Sử dụng VEX IQ (thế hệ 1)? Xem bài viết này.

Các nút trên não

Trên Brain có 4 nút chính dùng để điều hướng màn hình Brain:

Bộ não với nút Kiểm tra được tô sáng.

Nút Kiểm tra

Nút Kiểm tra được sử dụng để bật nguồn Brain cũng như chọn các lựa chọn khác nhau trên màn hình.

Nút X

Nút X dùng để tắt nguồn Brain. Nó cũng được sử dụng như nút “quay lại” để quay lại màn hình trước đó.

Xem bài viết này để tìm hiểu thêm về cách bật và tắt bộ não VEX IQ (thế hệ 2).

Bộ não với các nút Trái và Phải được tô sáng.

Các nút Trái và Phải

Các nút trái và phải được sử dụng để điều hướng giữa các tùy chọn khác nhau trên màn hình Brain.

Màn hình chính

Não được bật, đèn báo sáng màu xanh lá cây và màn hình hiển thị menu Trang chủ.

Khi Brain được bật bằng nút Kiểm tra, Màn hình chính sẽ xuất hiện và đèn báo màu xanh lục hiển thị màu xanh lục.

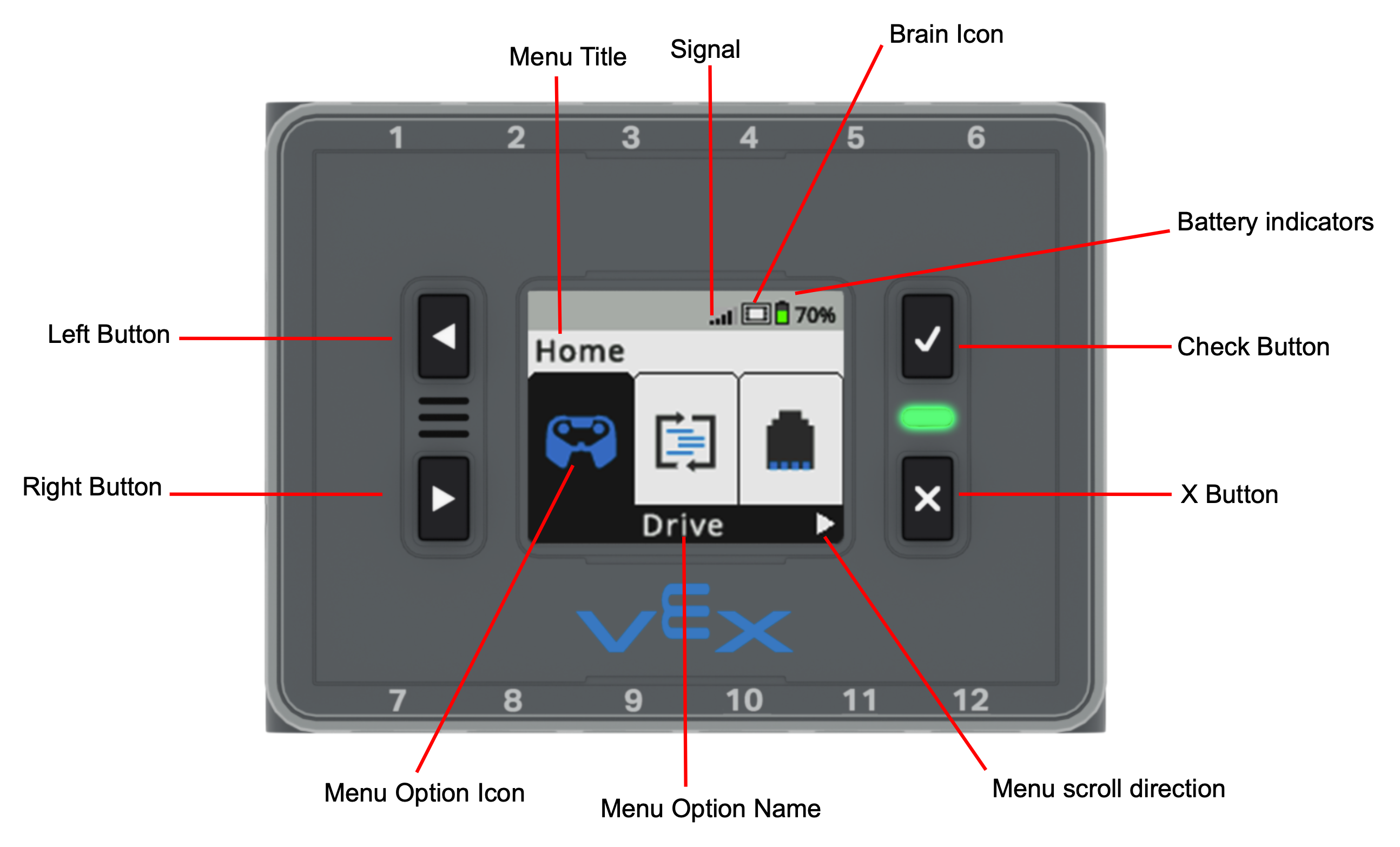

Màn hình não và các nút được hiển thị với các tính năng được ghi chú. Các nút được dán nhãn là Nút Trái, Nút Phải, Nút Kiểm tra và Nút X. Từ Trang chủ được gắn nhãn là Tiêu đề Menu. Các chỉ báo Tín hiệu, Não và Pin nằm ở góc trên bên phải. Bên dưới, biểu tượng tùy chọn Drive được gắn nhãn là Biểu tượng Tùy chọn Menu. Cuối cùng, Tên tùy chọn Menu và mũi tên chỉ hướng cuộn Menu nằm ở cuối màn hình.

Bên trái là ví dụ về màn hình Brain khi được bật nguồn, với mỗi thành phần được gắn nhãn để tham khảo.
