Mã màu là sự kết hợp của 2 đến 4 Chữ ký màu đã được cấu trước đó mà Cảm biến thị giác AI có thể nhận dạng. Để có thể tạo Mã màu, trước tiên bạn phải có 2 hoặc nhiều Chữ ký màu được cấu hình. Đọc Cấu hình Chữ ký màu trong VEXcode IQ để tìm hiểu cách cấu hình Chữ ký màu.

Thực hiện theo các bước dưới đây để tìm hiểu cách cấu hình Mã màu trong Tiện ích AI Vision.

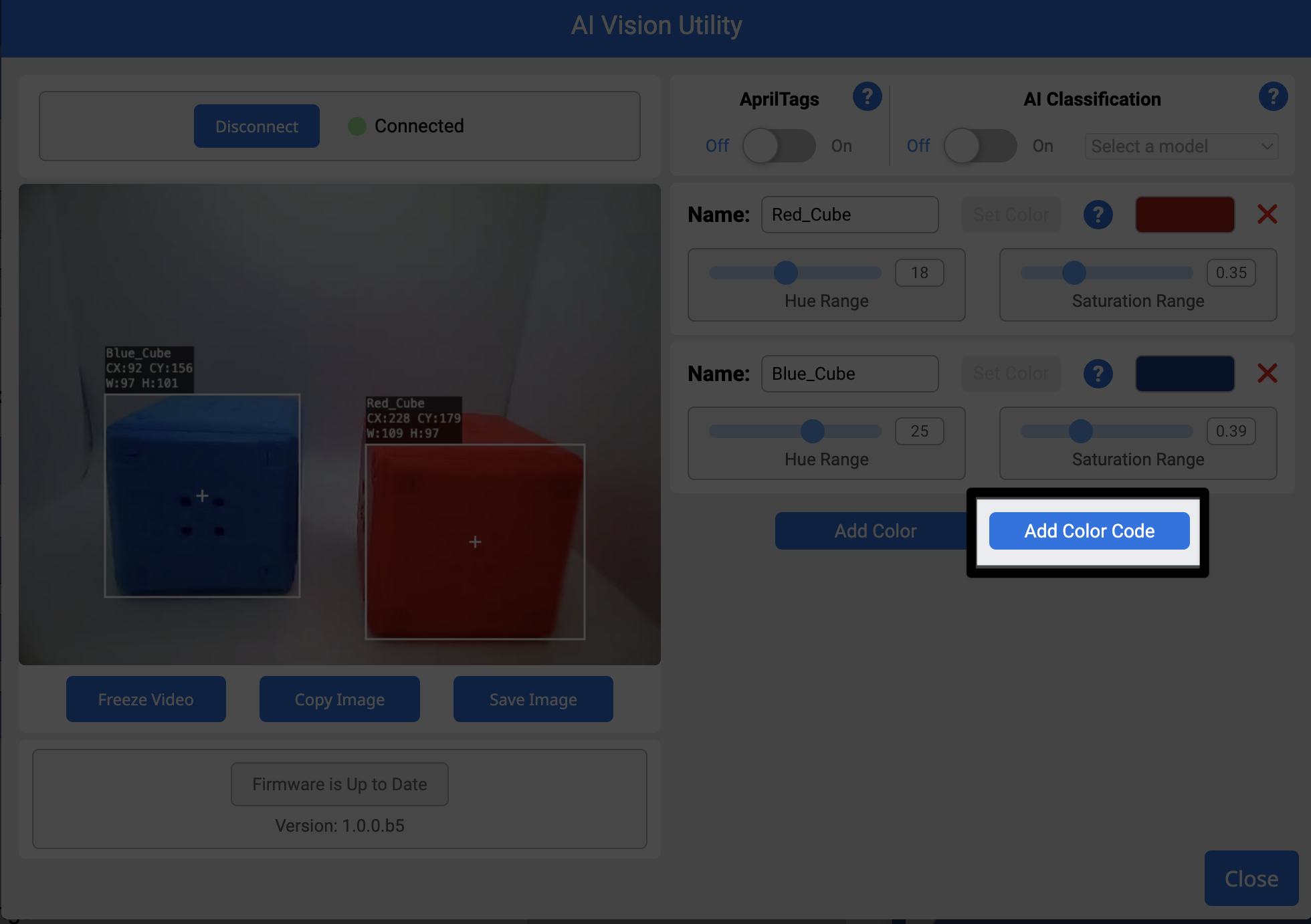

Tiện ích AI Vision mở với các chữ ký màu được cấu hình cho khối lập phương màu đỏ và màu xanh. Nút Thêm mã màu được tô sáng.

Đặt Chữ ký màu mong muốn của bạn trong cửa sổ cấu hình.

Nút Thêm mã màu sẽ khả dụng sau khi đã cấu hình 2 hoặc nhiều Chữ ký màu. ChọnThêm Mã màu.

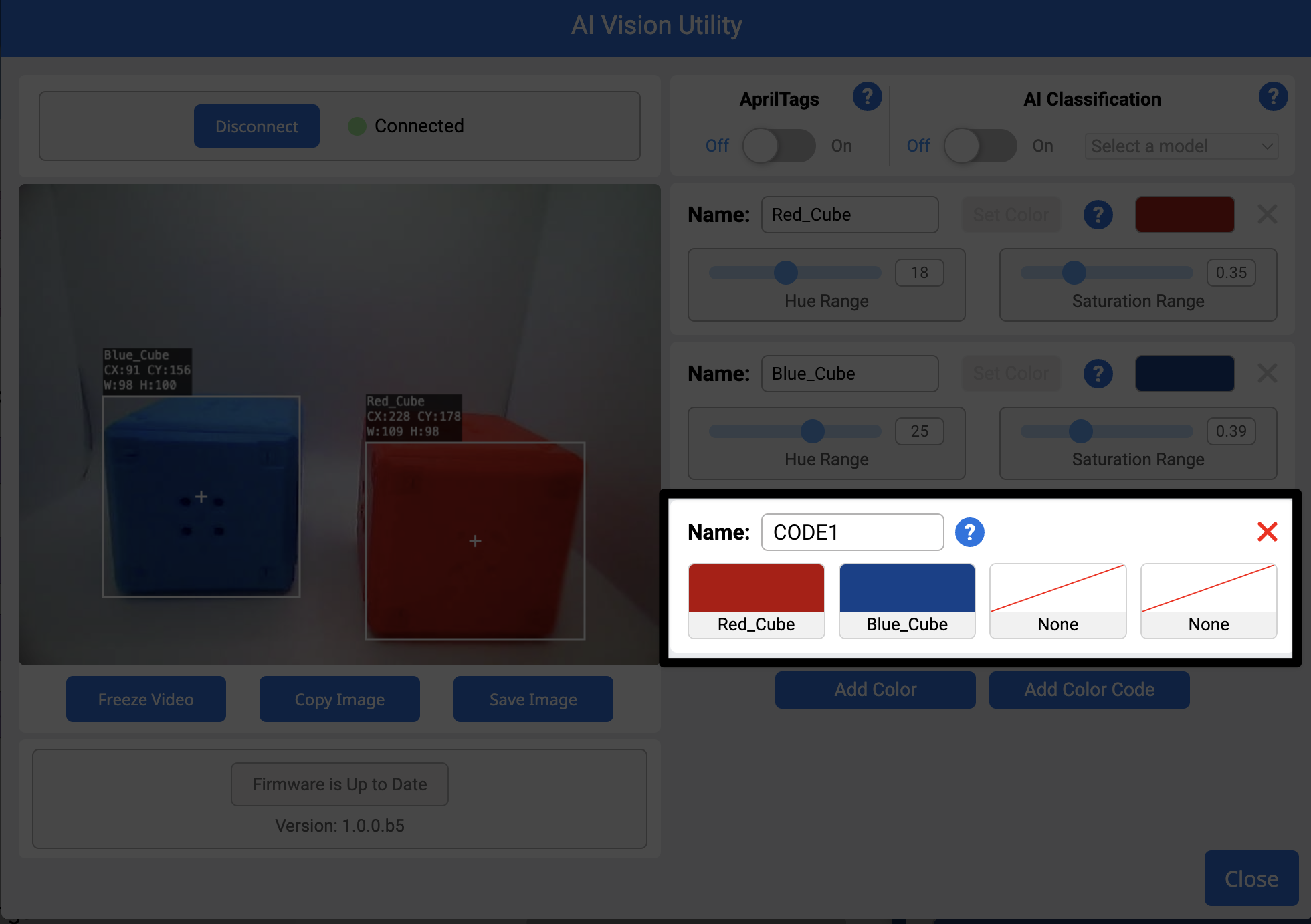

Tiện ích AI Vision mở với mã màu mới được cấu hình. Mã màu được đặt tên là Mã! và được tạo thành từ các chữ ký màu của Khối lập phương Đỏ và Khối lập phương Xanh, với màu đỏ ở bên trái và màu xanh ở bên phải.

Theo mặc định, hai Chữ ký màu đầu tiên được cấu hình sẽ được đặt trong Mã màumới.

Để thay đổi Chữ ký màu nào có trong Mã màu, hãy chọn Chữ ký màu bên trong Mã màu mà bạn muốn thay đổi.

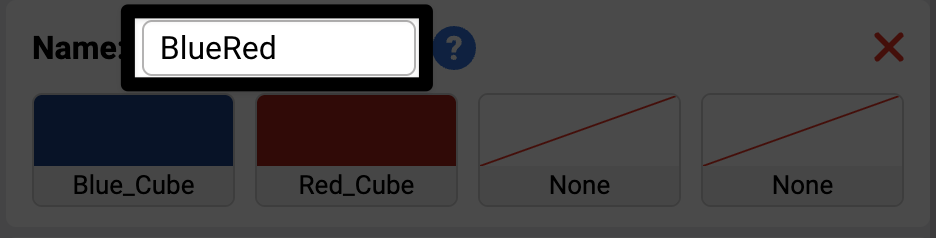

Hộp văn bản tên ở góc trên bên phải của hộp cấu hình mã màu có tên BlueRed được nhập vào.

Đổi tên Mã màu bằng cách chọn vào hộp văn bản Tên và nhập.

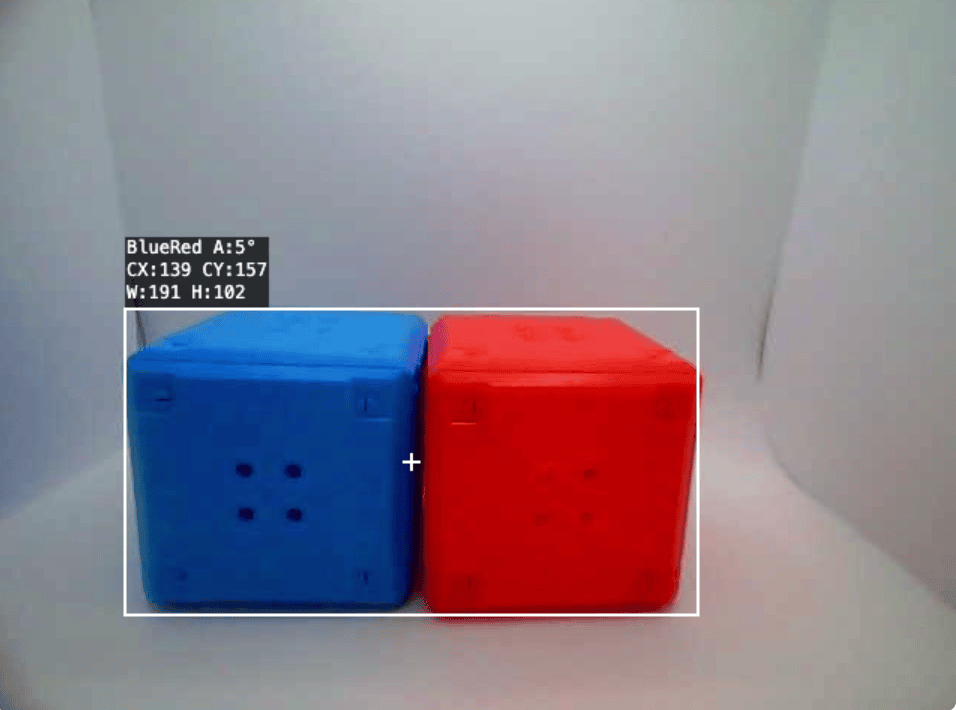

Một khối IQ màu xanh và một khối IQ màu đỏ được xếp gần nhau.

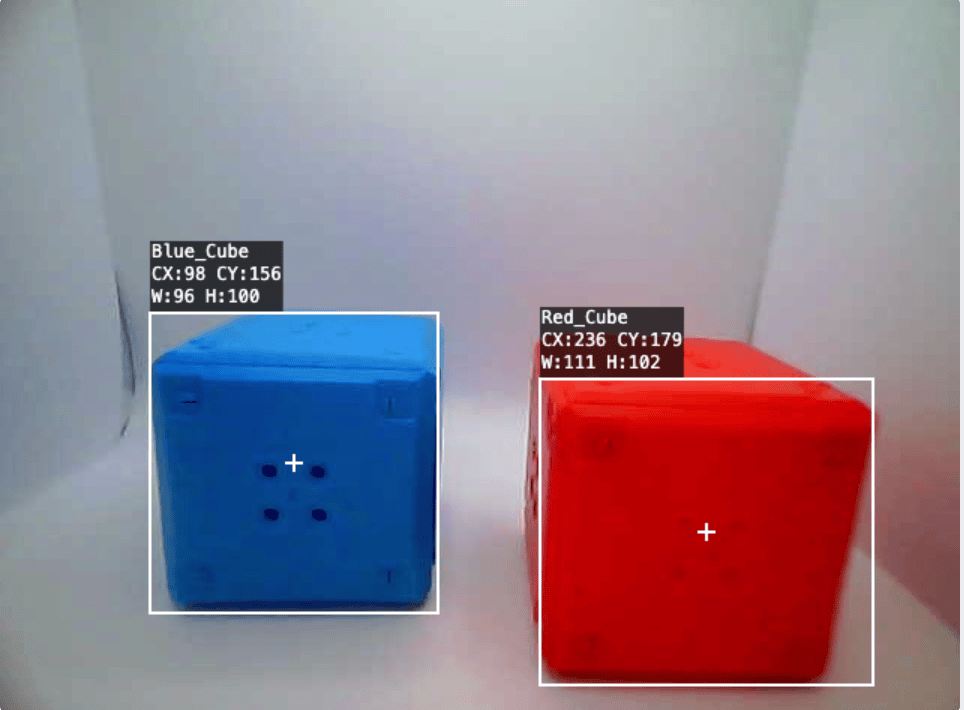

Khi phát hiện Mã màu, hãy đảm bảo rằng các màu được căn chỉnh chặt chẽ; nếu không, chúng có thể không được hiểu là Mã màu thống nhất mà là Chữ ký màu riêng biệt.

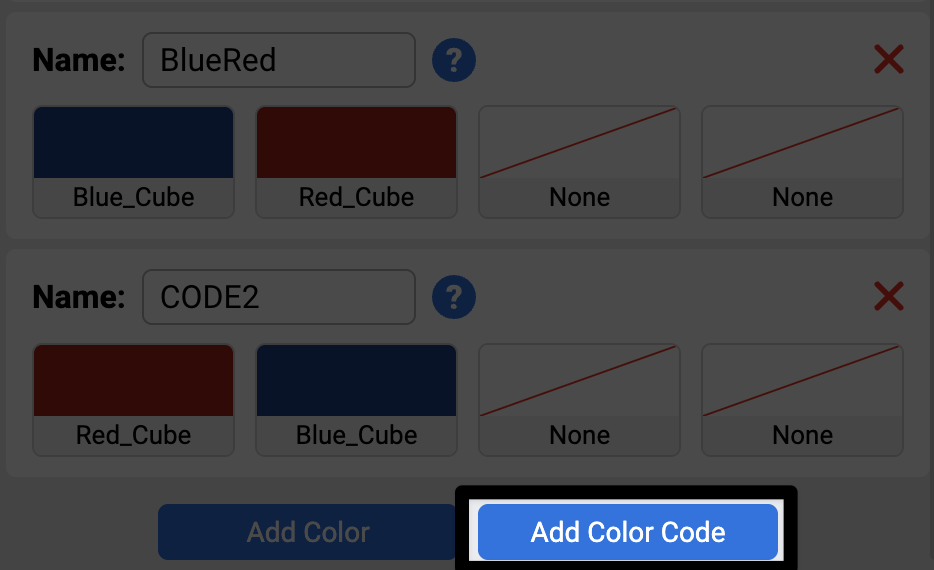

Hộp cấu hình Mã màu với nút Thêm mã màu ở góc dưới bên phải được tô sáng.

Có thể thêm Mã màu bổ sung bằng cách chọnThêm Mã màu.

Lưu ý: Nếu Chữ ký màu hiện đang được sử dụng trong Mã màu, bạn sẽ không thể xóa nó cho đến khi nó không còn là một phần của bất kỳ Mã màu hiện có nào nữa.

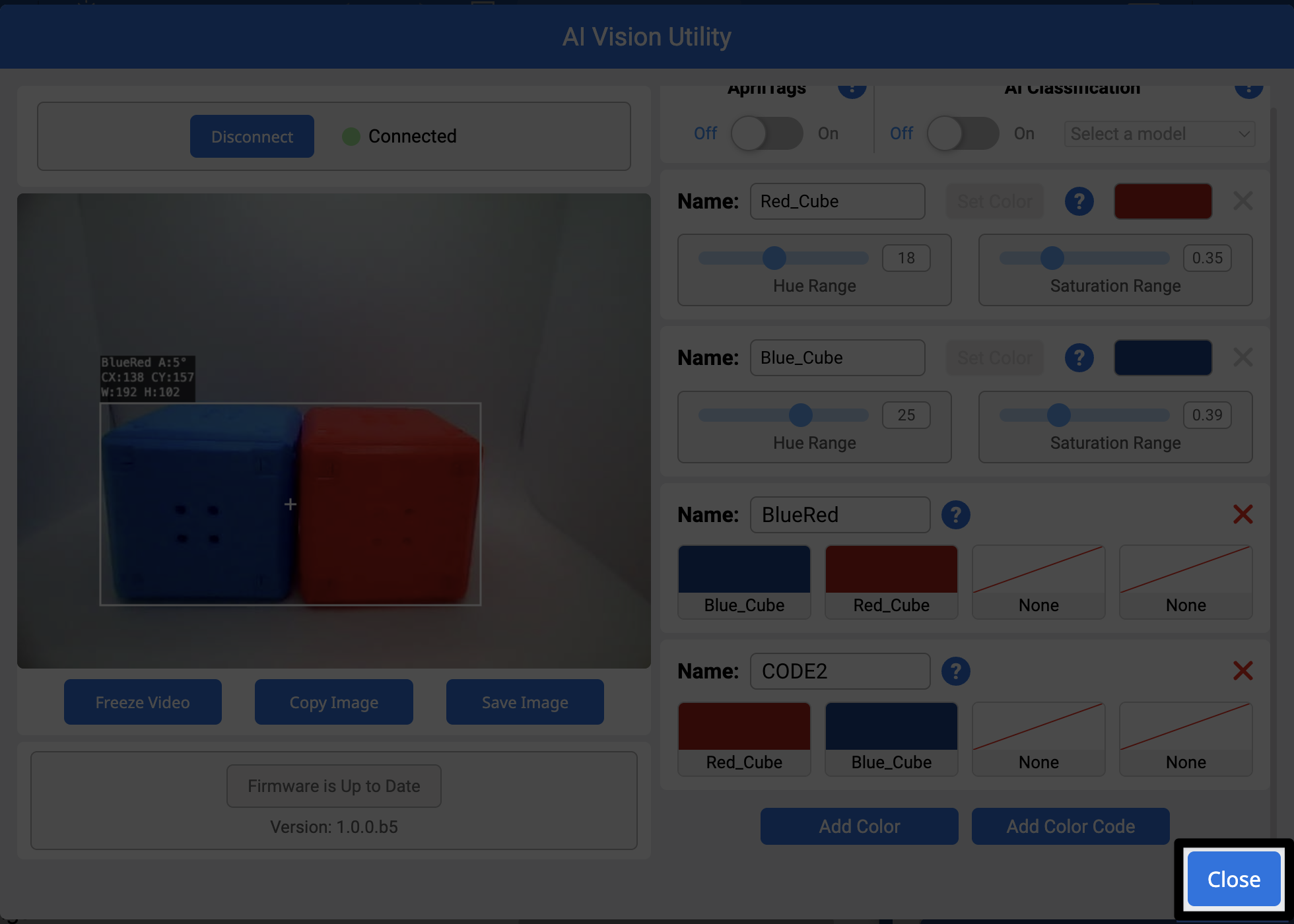

Nút đóng được tô sáng ở góc dưới bên phải của Tiện ích AI Vision.

Sau khi đã thiết lập tất cả Mã màu mong muốn, hãy chọn Đóng.

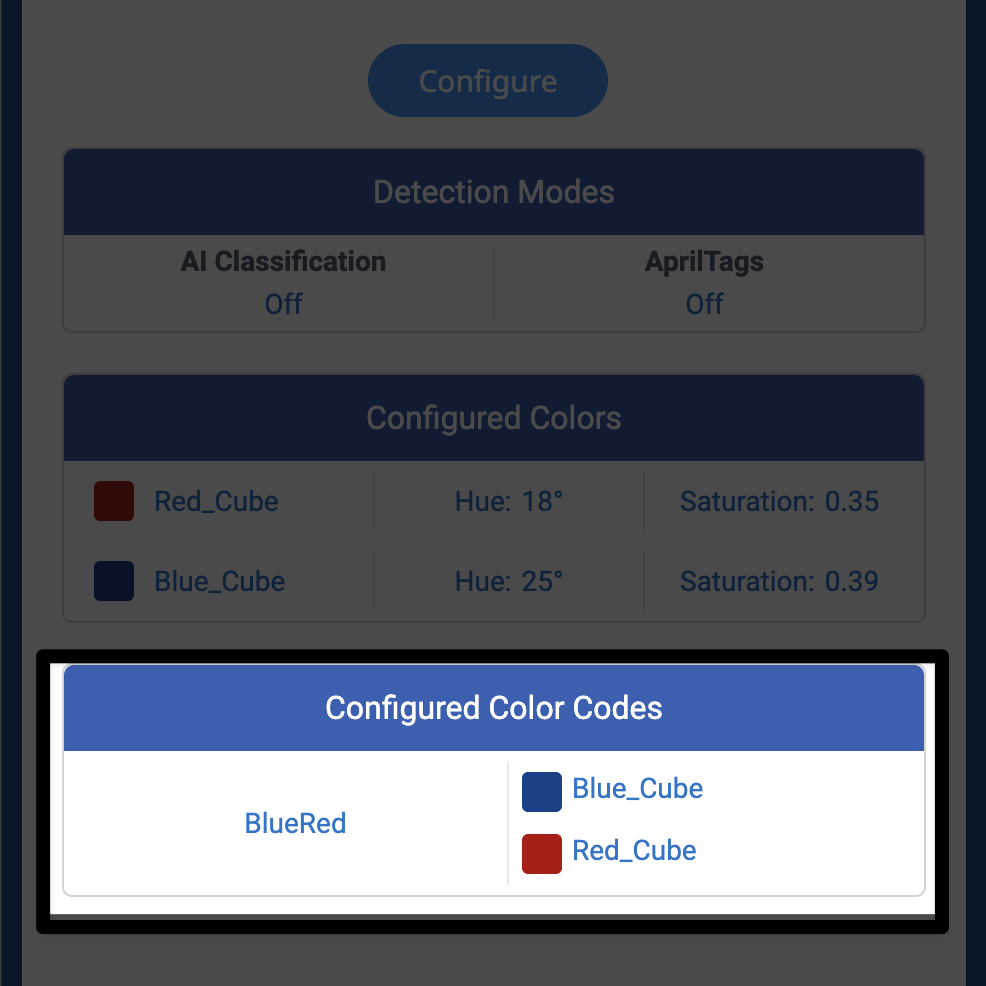

Cửa sổ Thiết bị hiển thị Mã màu Xanh Đỏ đã được cấu hình.

Tất cả Mã màu đã cấu hình sẽ xuất hiện trong Cửa sổ Thiết bị IQ.
