Cho dù sắp xếp các bộ phận, làm theo một bộ hướng dẫn xây dựng hay xây dựng một thiết kế tùy chỉnh, việc xác định chính xác một bộ phận có thể rất quan trọng đối với sự thành công của bạn.

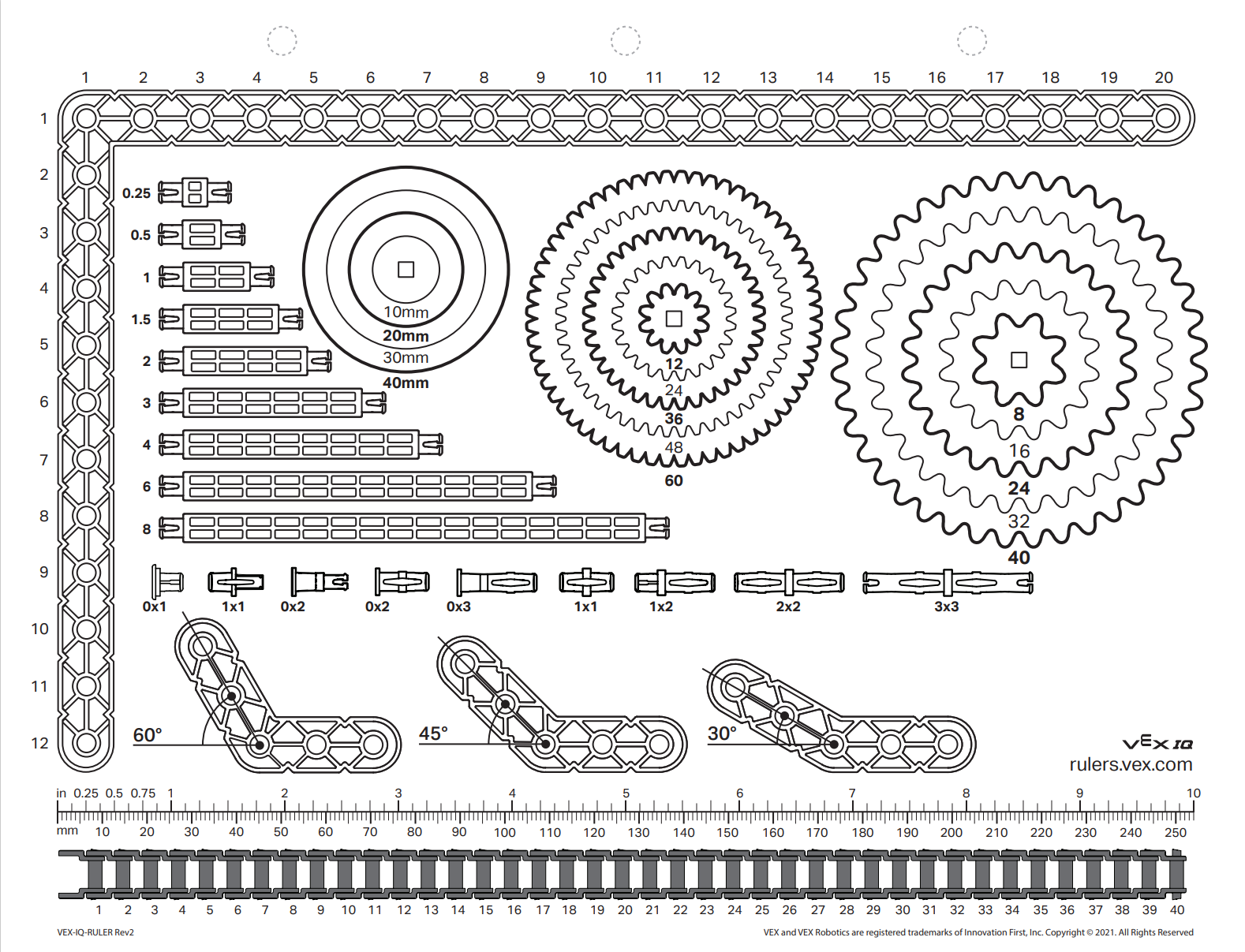

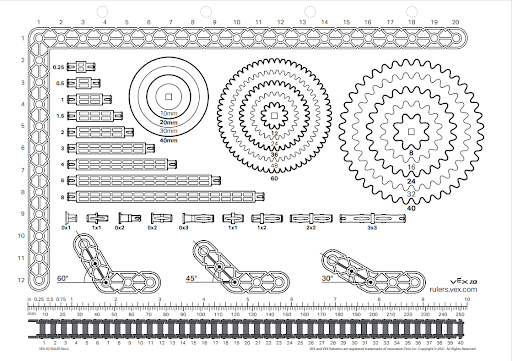

Thước đo bộ phận VEX IQ là một công cụ tiện dụng giúp xác định các bộ phận.
Lưu ý: khi in .pdf, hãy đảm bảo đặt tỷ lệ 100%.
Sử dụng thước kẻ để xác định các bộ phận
Thước đo bộ phận VEX IQ có thể được sử dụng để xác định các bộ phận trong khi sắp xếp các bộ phận hoặc làm theo một bộ hướng dẫn chế tạo. Tỷ lệ trên thước là 1:1 nên các bộ phận có thể được đặt lên trên thước một cách đơn giản.

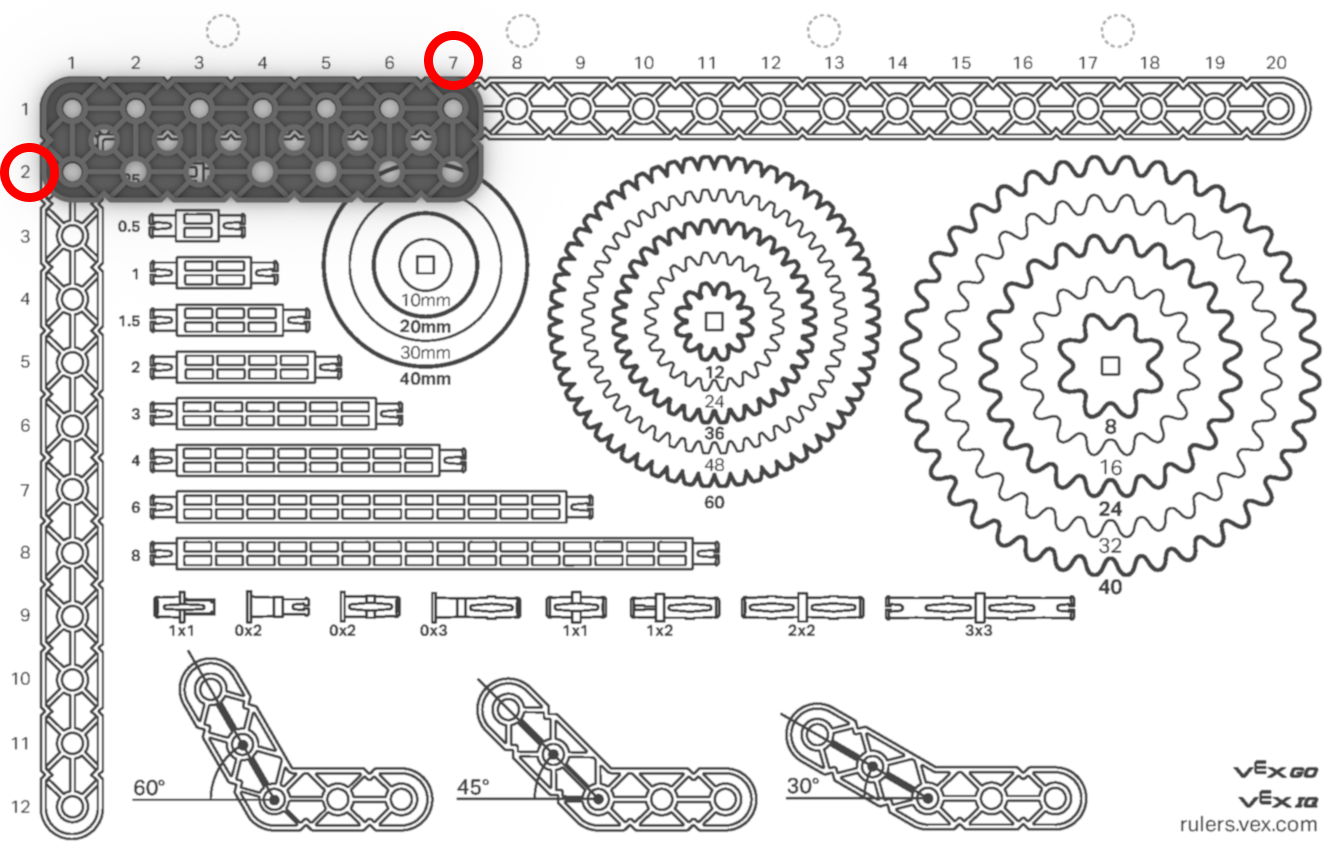

Đo dầm và tấm. Ví dụ được hiển thị là Tia 2x7.
- 2 biểu thị chiều rộng là 2 đơn vị bước.
- 7 biểu thị độ dài 7 đơn vị bước.

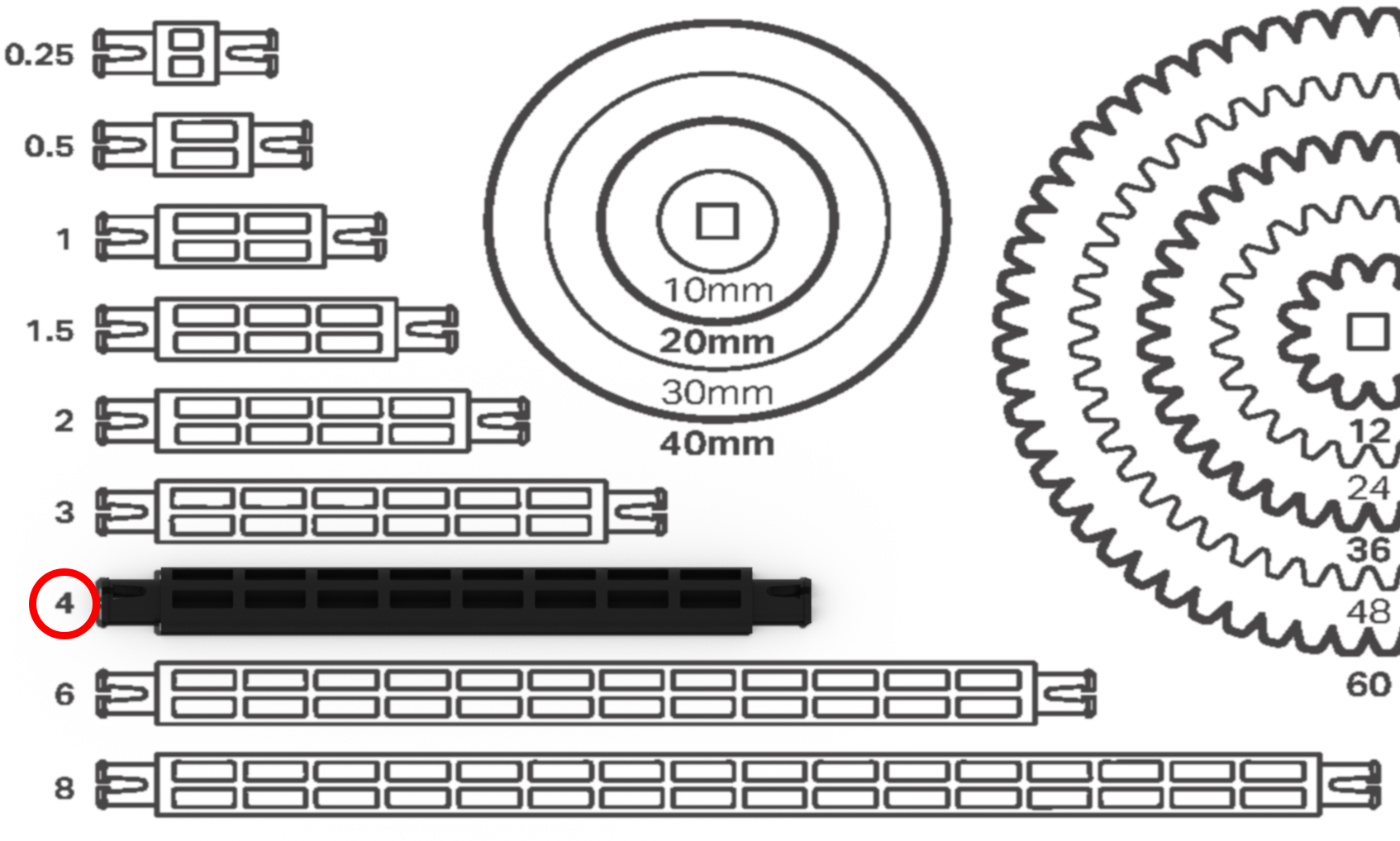

Đo lường sự bế tắc. Ví dụ hiển thị là Standoff 4x.

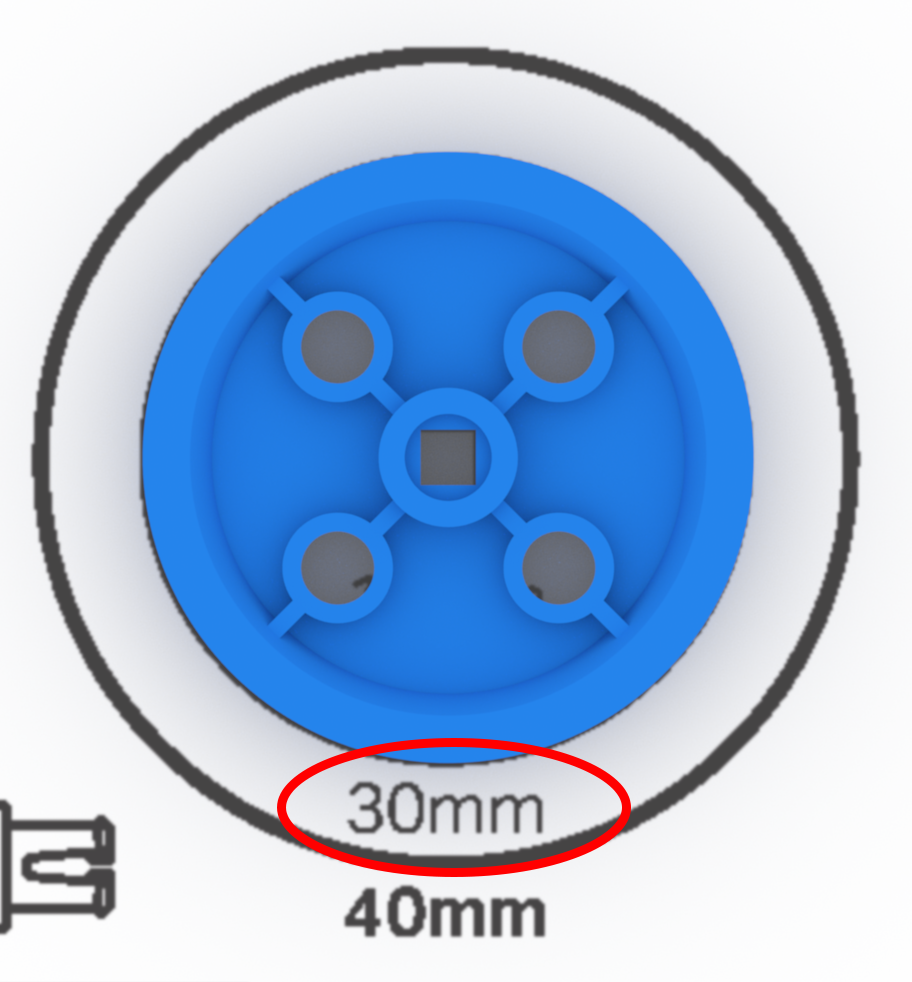

Đo ròng rọc. Ví dụ hiển thị là Ròng rọc 30 mm.

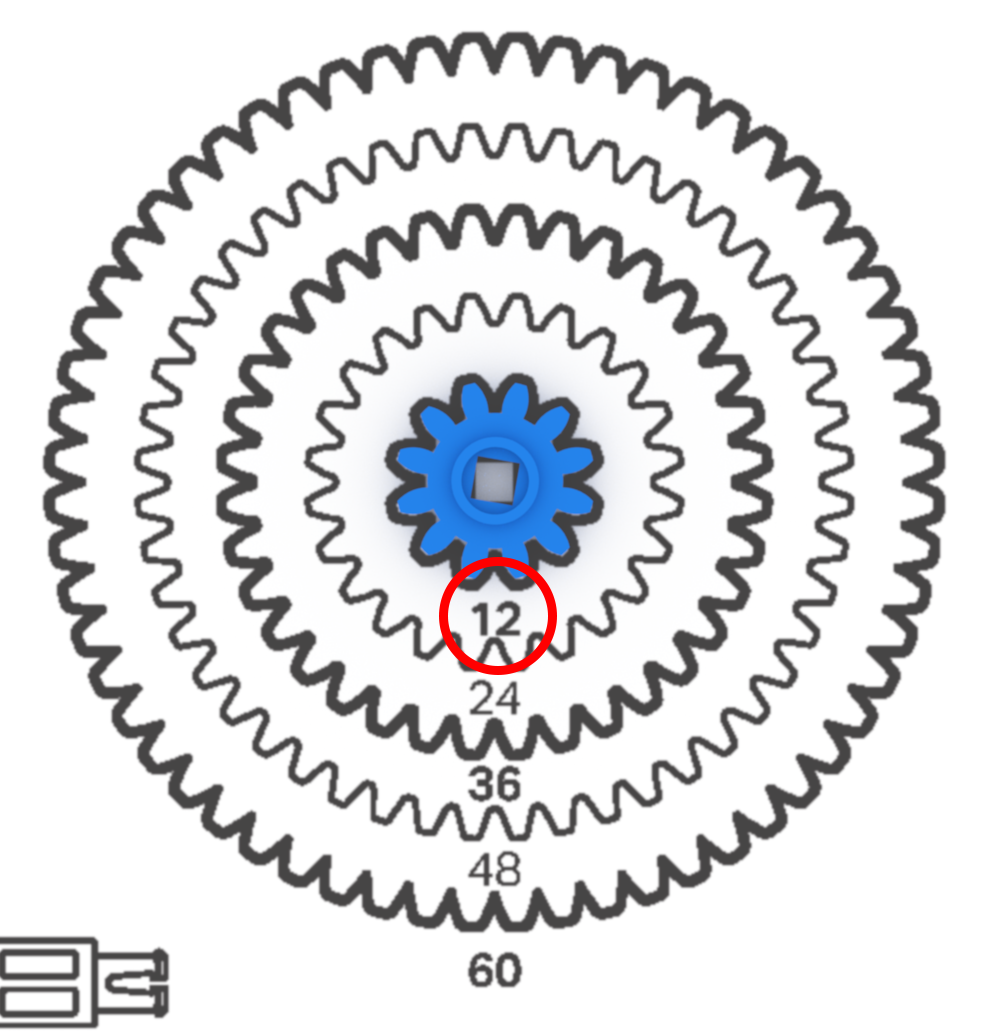

Bánh răng đo. Ví dụ được hiển thị là Bánh răng 12 răng.

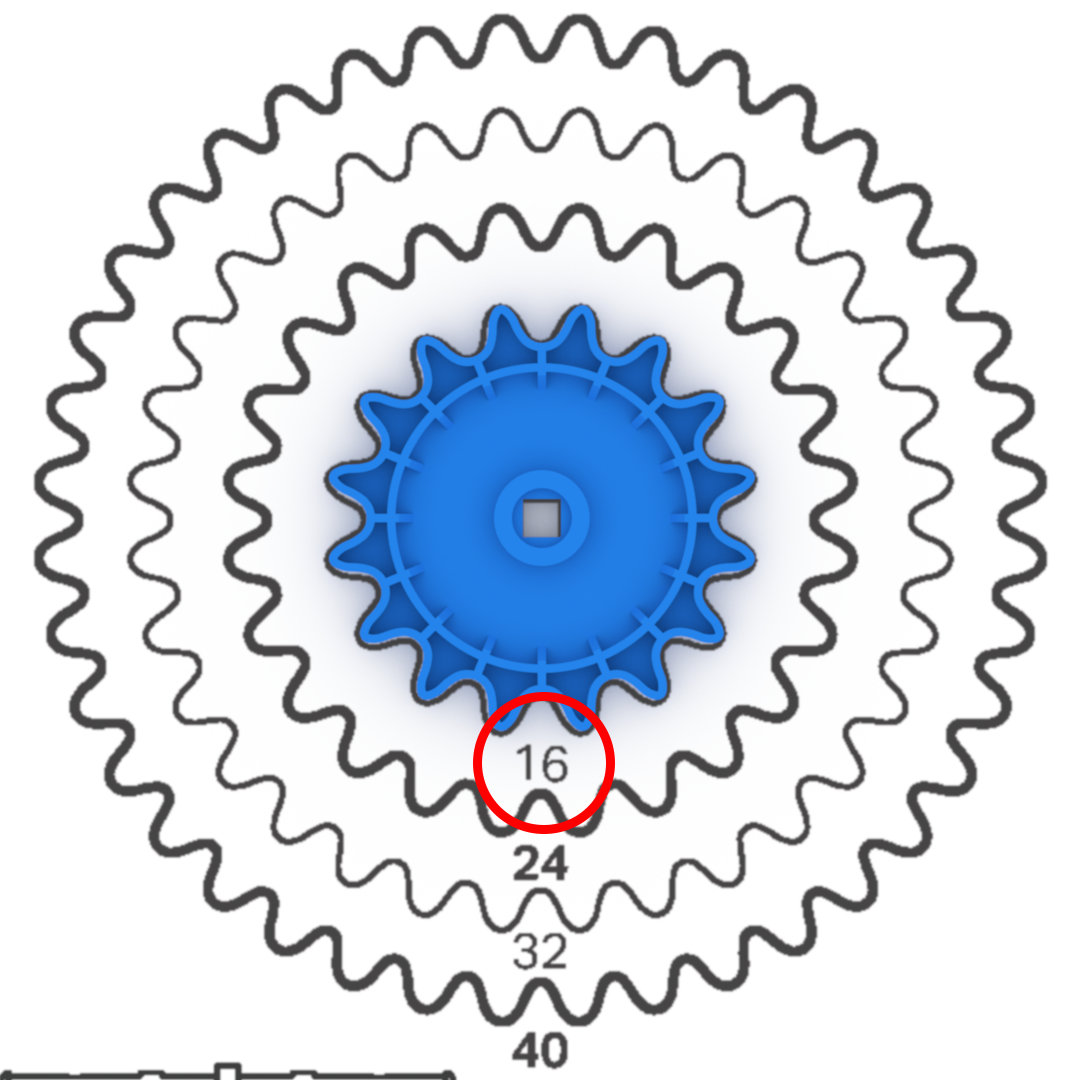

Đo bánh xích. Ví dụ được hiển thị là Bánh xích 16 răng.

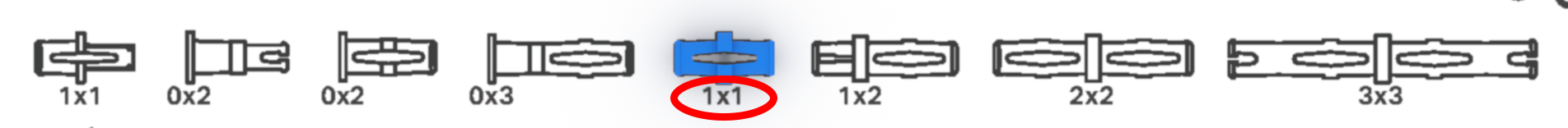

Chân đo. Ví dụ được hiển thị là Ghim 1x1.

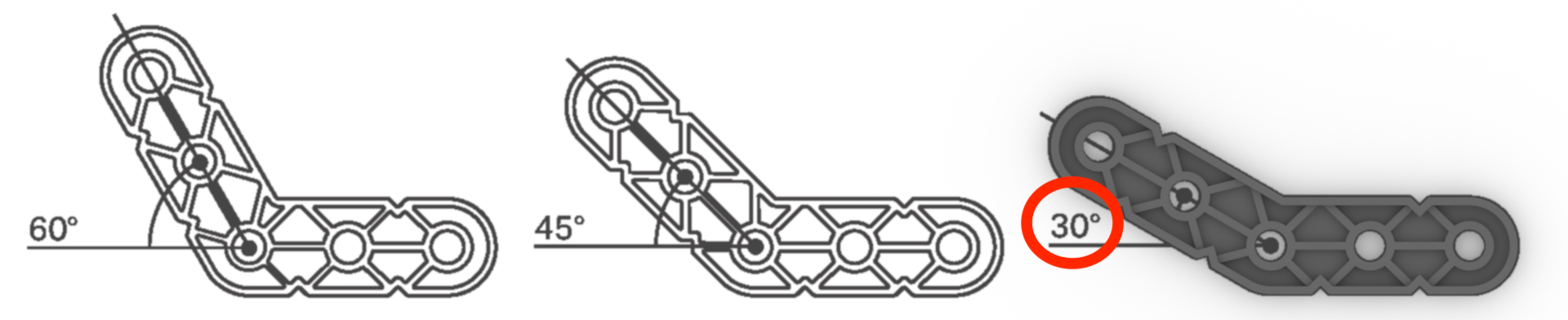

Đo dầm chuyên dụng. Ví dụ hiển thị là Tia góc 30°.
Sử dụng thước kẻ trong quá trình lắp ráp robot
Thước đo Bộ phận nhựa VEX cũng có thể được sử dụng làm công cụ đo để đo các bộ phận và khoảng cách. Điều này có thể rất hữu ích khi thiết kế và lắp ráp một robot tùy chỉnh không có hướng dẫn cụ thể về việc lựa chọn các bộ phận.
Mẹo và thủ thuật: Tệp .pdf của Thước đo các bộ phận bằng nhựa VEX có thể được in ra trên tấm nhựa trong suốt. Điều này sẽ cho phép thước được phủ lên robot và các phép đo có thể được thực hiện bằng cách đo qua thước.
Dưới đây là một số ví dụ về cách sử dụng thước trong khi lắp ráp robot tùy chỉnh.

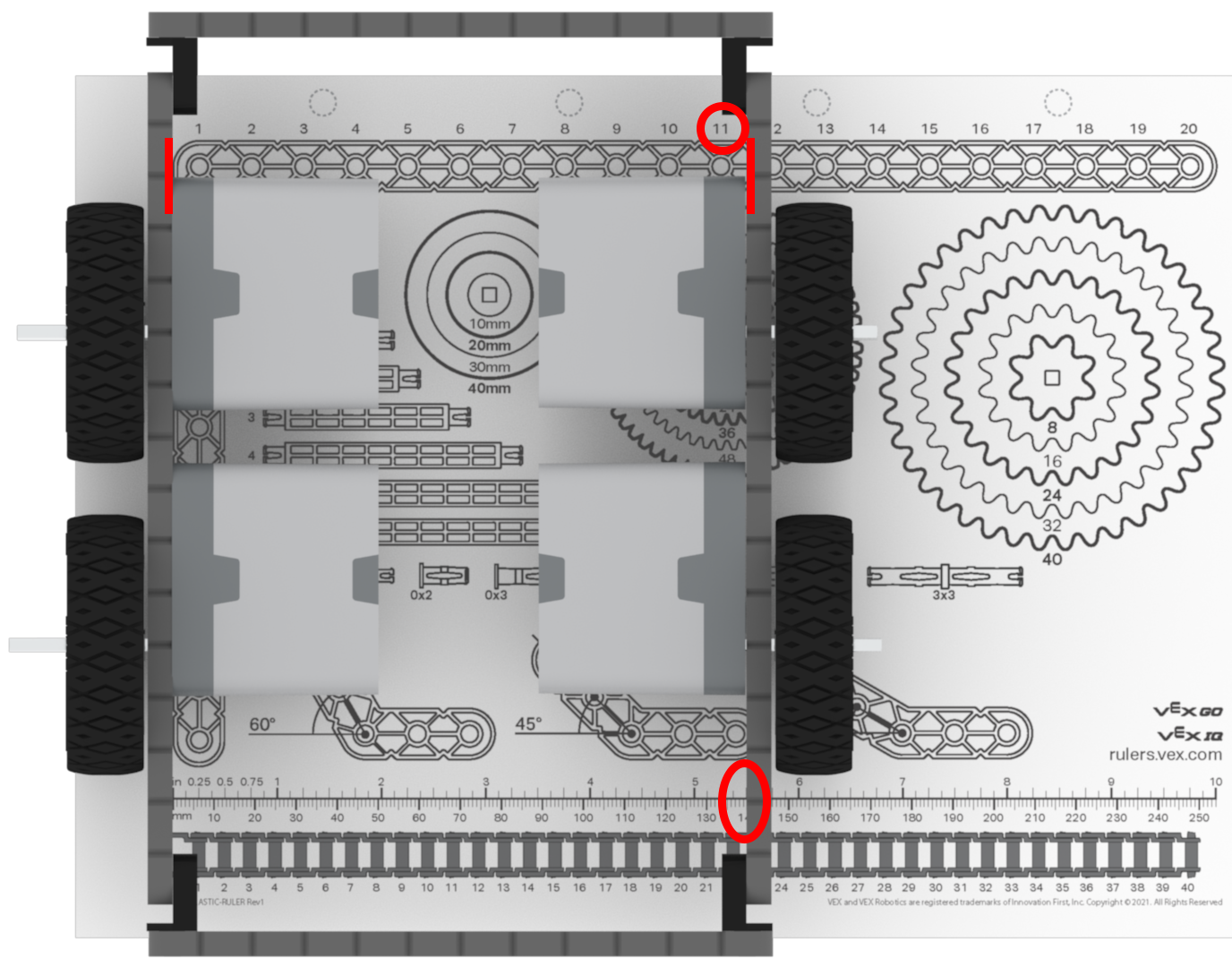

Đo khoảng cách giữa các dầm trên khung robot. Ví dụ này cho thấy khoảng cách giữa các dầm trên khung robot có kích thước 11 bước hoặc 5,5 inch.

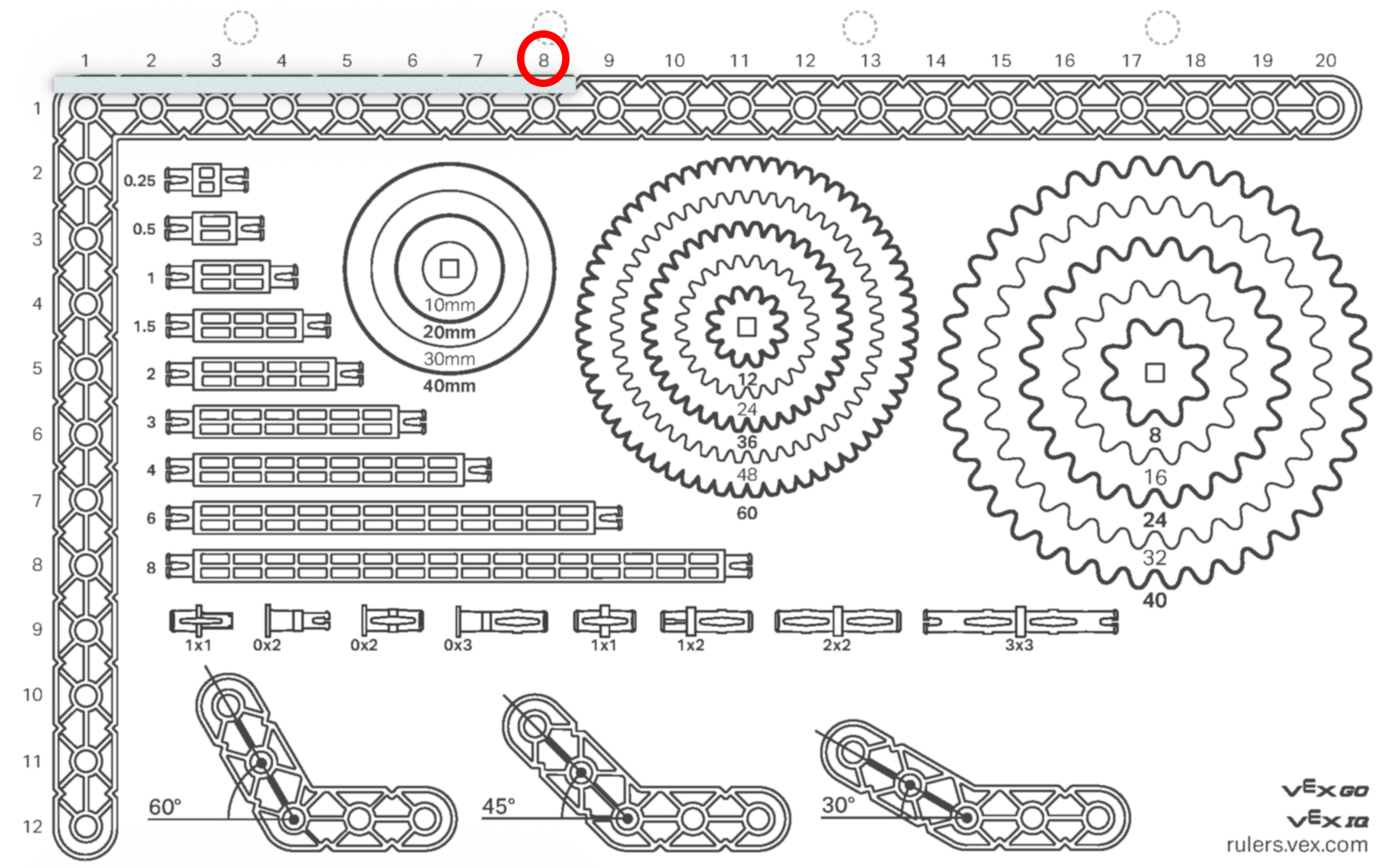

Sử dụng bước để đo chiều dài của trục. Ví dụ này cho thấy một trục bước 8.

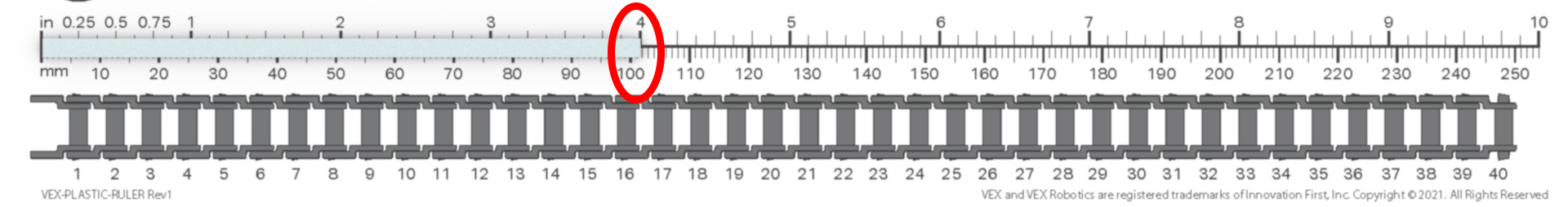

Sử dụng inch/mm để đo chiều dài của trục. Ví dụ này cho thấy trục 4" (4 inch/102 mm).

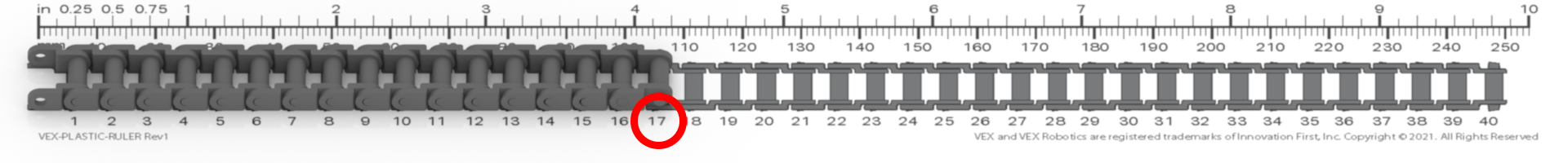

Đo số lượng mắt xích trong hệ thống xích/bánh xích.
