Cho dù sắp xếp các bộ phận, làm theo một bộ hướng dẫn xây dựng hay xây dựng một thiết kế tùy chỉnh, việc xác định chính xác một bộ phận có thể rất quan trọng đối với sự thành công của bạn.

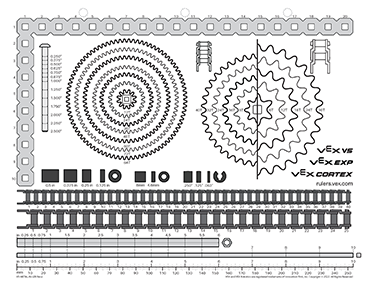

Thước đo bộ phận kim loại VEX là một công cụ tiện dụng giúp xác định các bộ phận.

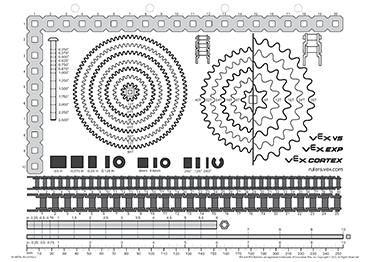

Lưu ý: khi in .pdf, hãy đảm bảo đặt tỷ lệ ở mức 100%.
Sử dụng thước kẻ để xác định các bộ phận
Thước đo bộ phận kim loại VEX có thể được sử dụng để xác định các bộ phận trong khi sắp xếp các bộ phận hoặc làm theo một bộ hướng dẫn xây dựng. Tỷ lệ trên thước là 1:1 nên các bộ phận có thể được đặt lên trên thước một cách đơn giản.

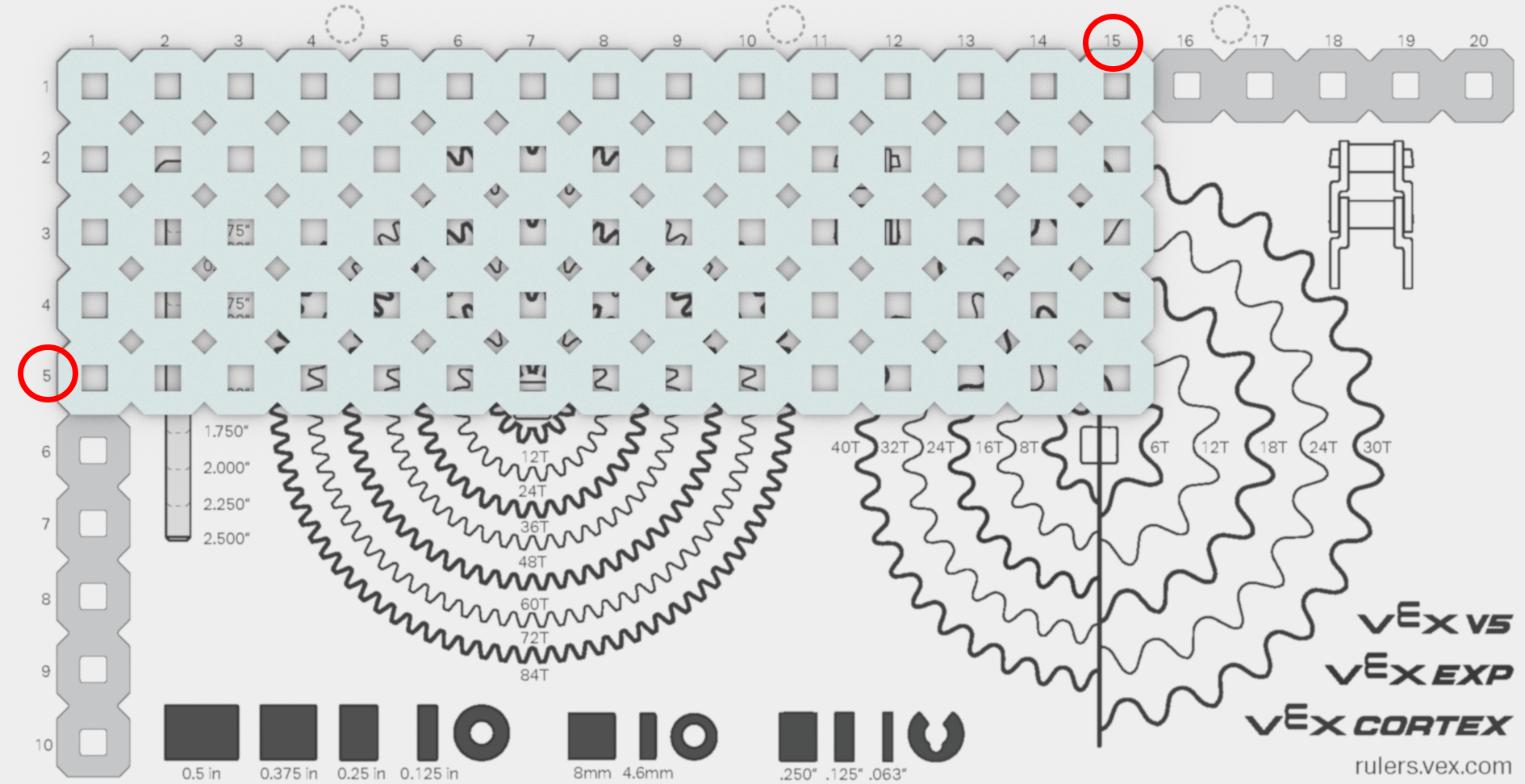

Đo kết cấu kim loại. Ví dụ hiển thị là Tấm 5x15.
- 5 biểu thị chiều rộng là 5 đơn vị bước.
- 15 biểu thị độ dài 15 đơn vị bước.

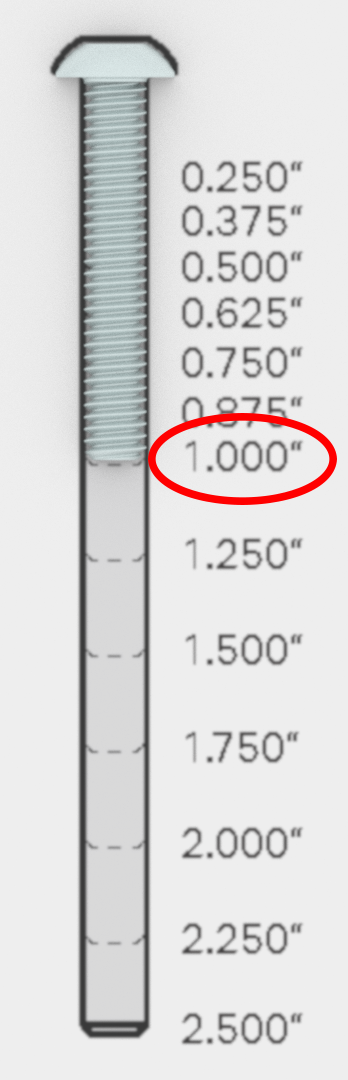

Vít đo. Ví dụ hiển thị là Vít hình sao #8-32 1,0 inch.

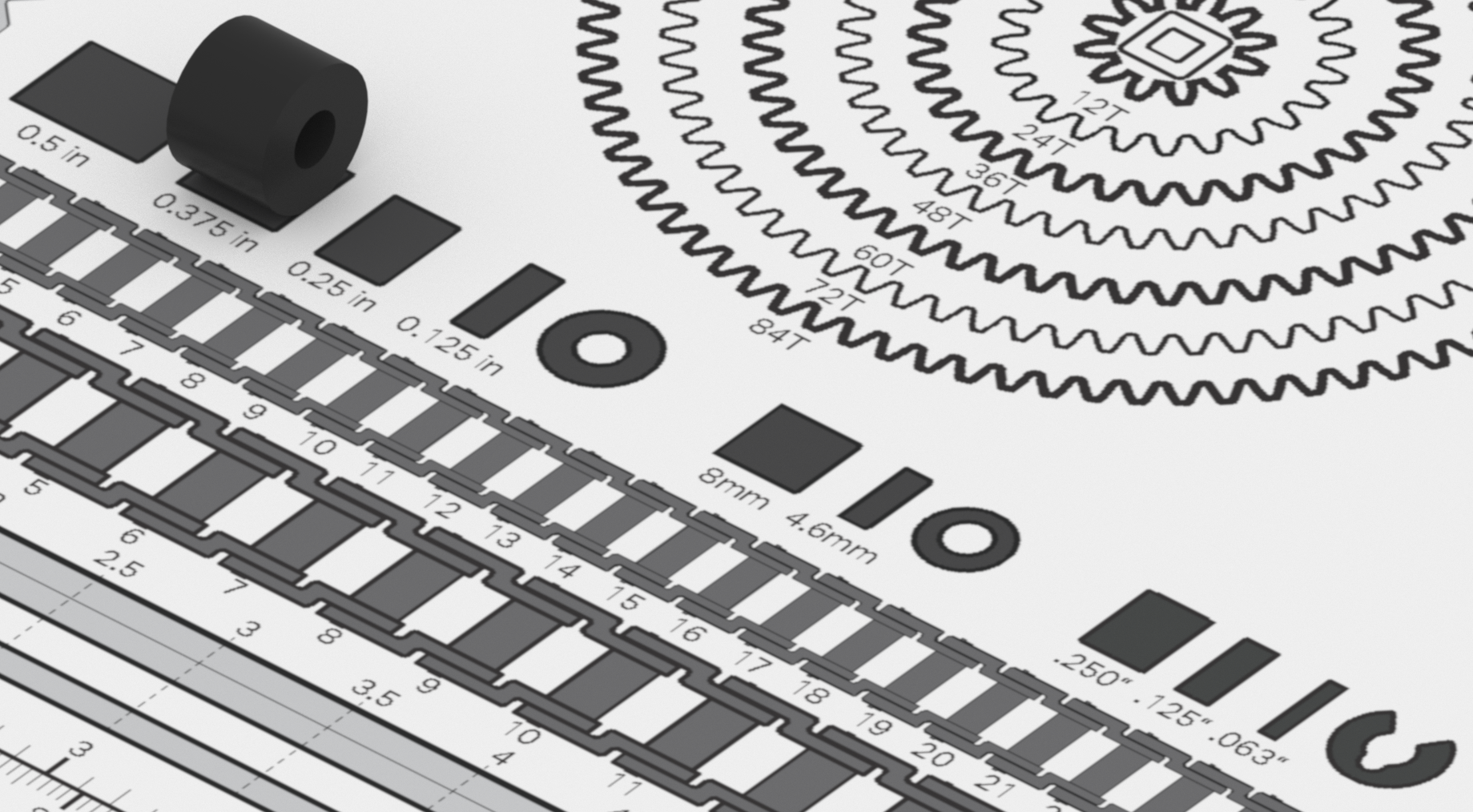

Đo khoảng cách. Ví dụ hiển thị là Spacer 0,375 inch.

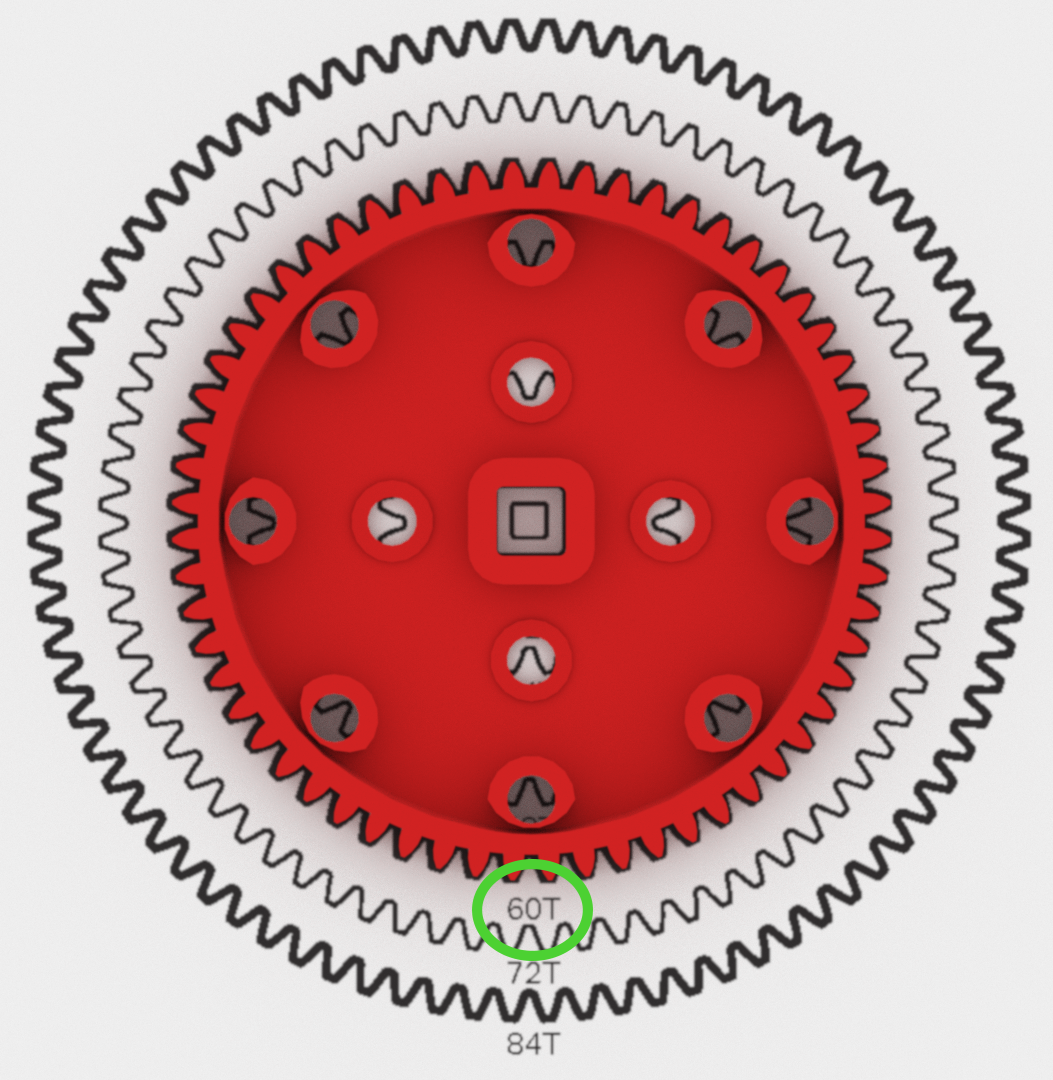

Bánh răng đo. Ví dụ được hiển thị là Bánh răng 60.

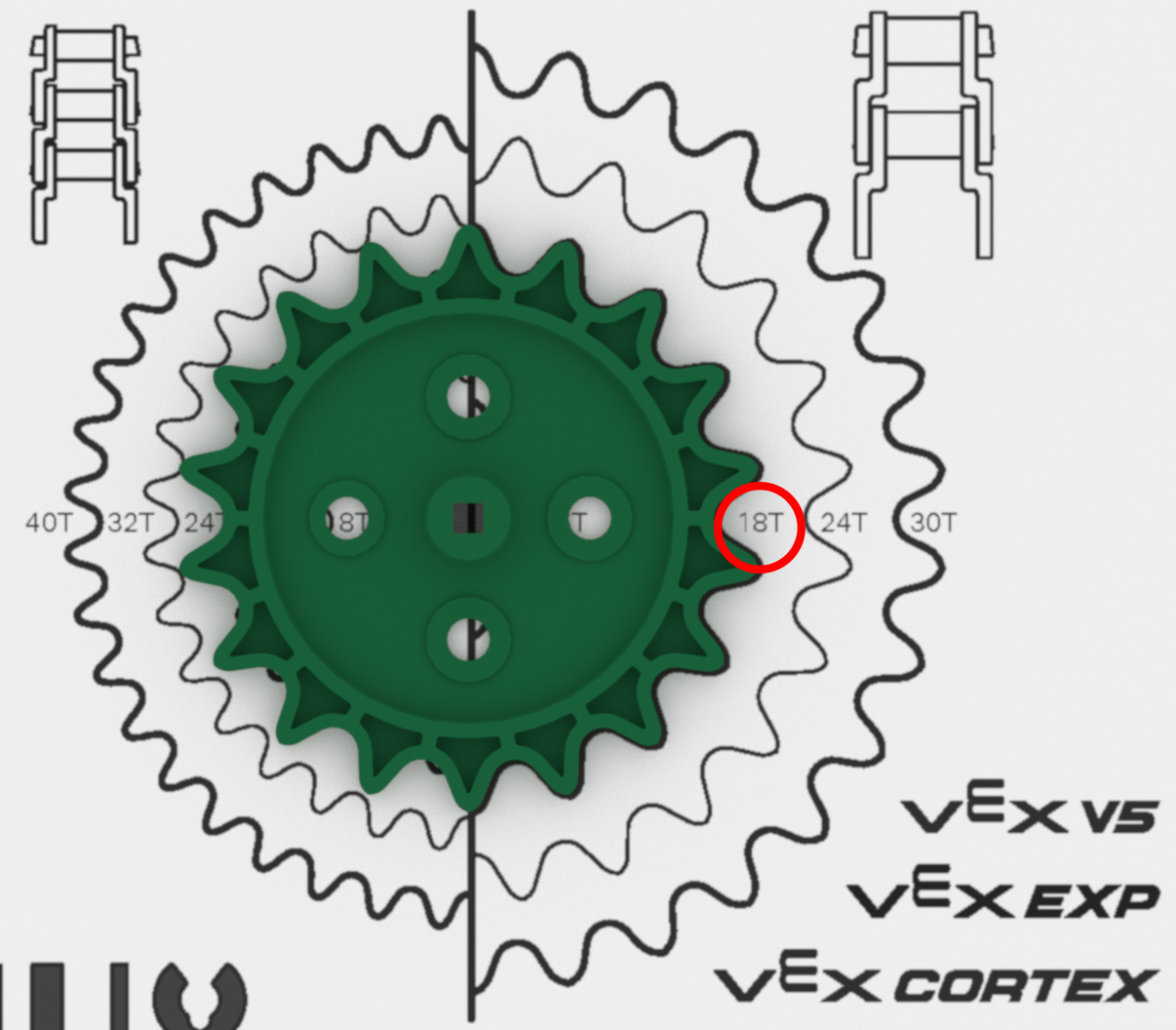

Đo bánh xích. Ví dụ được hiển thị là Bánh xích 18 răng.
Đo lường sự bế tắc. Ví dụ hiển thị là Standoff 3 inch.

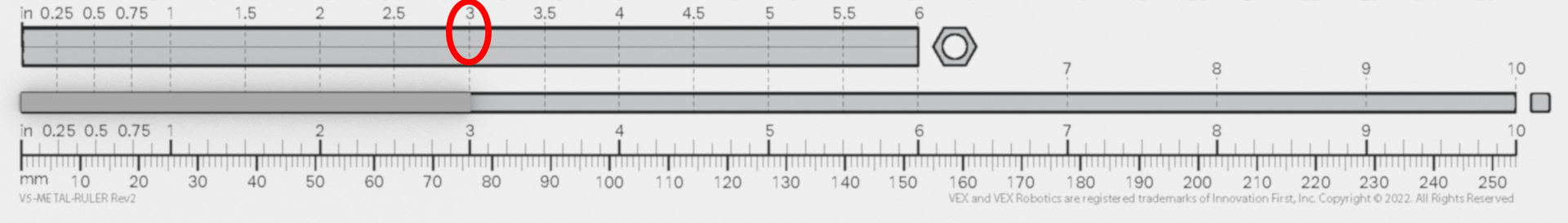

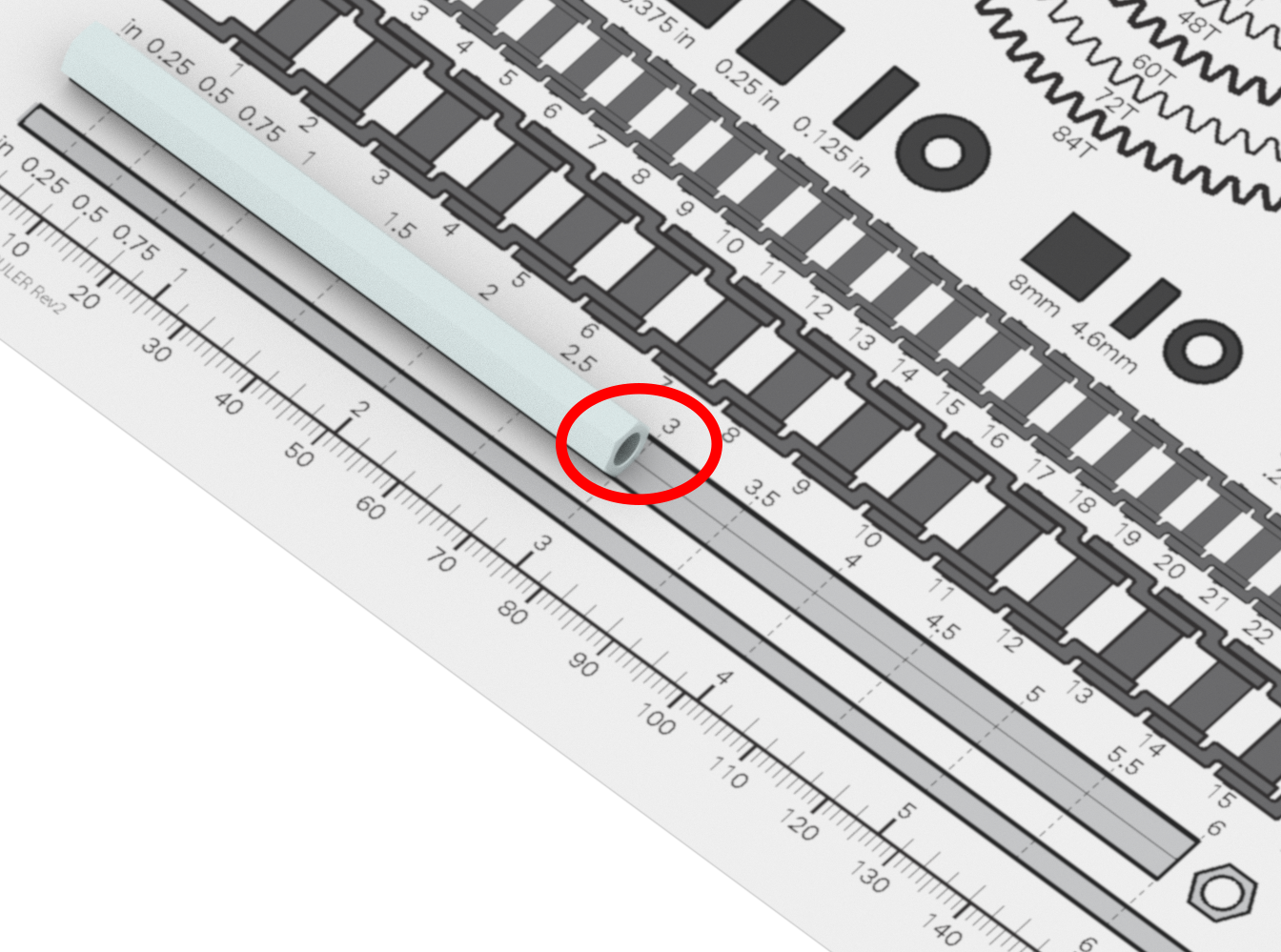

Đo trục. Ví dụ hiển thị là Trục 3 inch.
Sử dụng thước kẻ trong quá trình lắp ráp robot
Thước đo Bộ phận kim loại VEX cũng có thể được sử dụng làm công cụ đo để đo các bộ phận và khoảng cách. Điều này có thể rất hữu ích khi thiết kế và lắp ráp một robot tùy chỉnh không có hướng dẫn cụ thể về việc lựa chọn các bộ phận.
Mẹo và thủ thuật: Tệp .pdf của Thước đo bộ phận kim loại VEX có thể được in ra trên tấm nhựa trong suốt. Điều này sẽ cho phép thước được phủ lên robot và các phép đo có thể được thực hiện bằng cách đo qua thước.
Dưới đây là một số ví dụ về cách sử dụng thước trong khi lắp ráp robot tùy chỉnh.

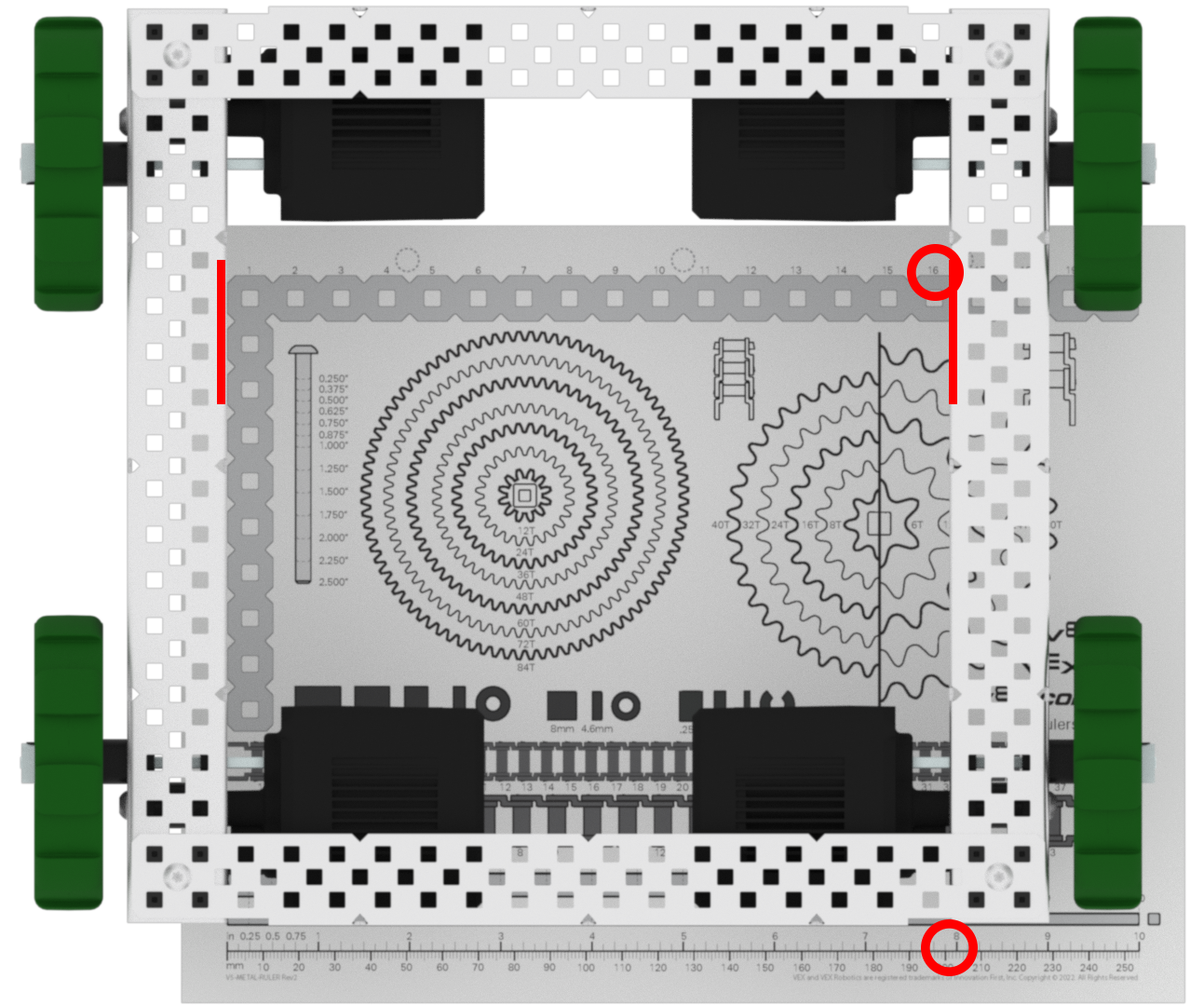

Đo khoảng cách giữa các kênh C trên khung robot. Ví dụ này hiển thị Kênh C trên khung robot có kích thước 16 bước hoặc 8 inch.

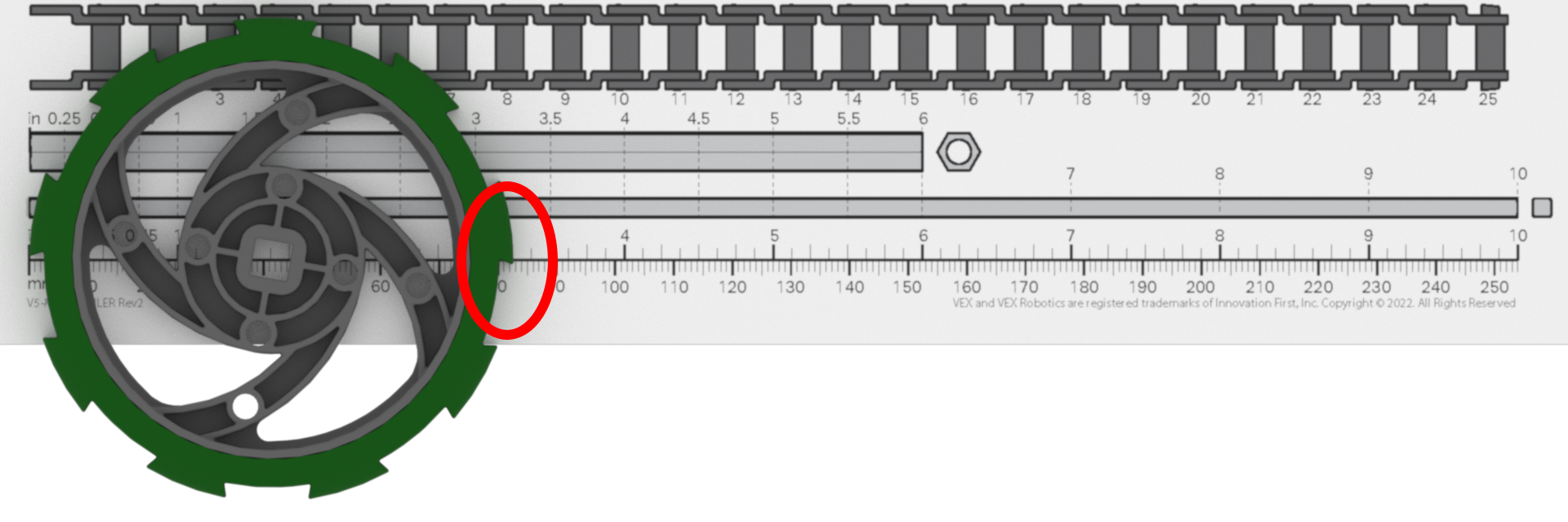

Sử dụng inch/mm để đo đường kính bánh xe. Ví dụ hiển thị là Bánh xe kéo 3,25 inch (3,25 inch/83 mm).

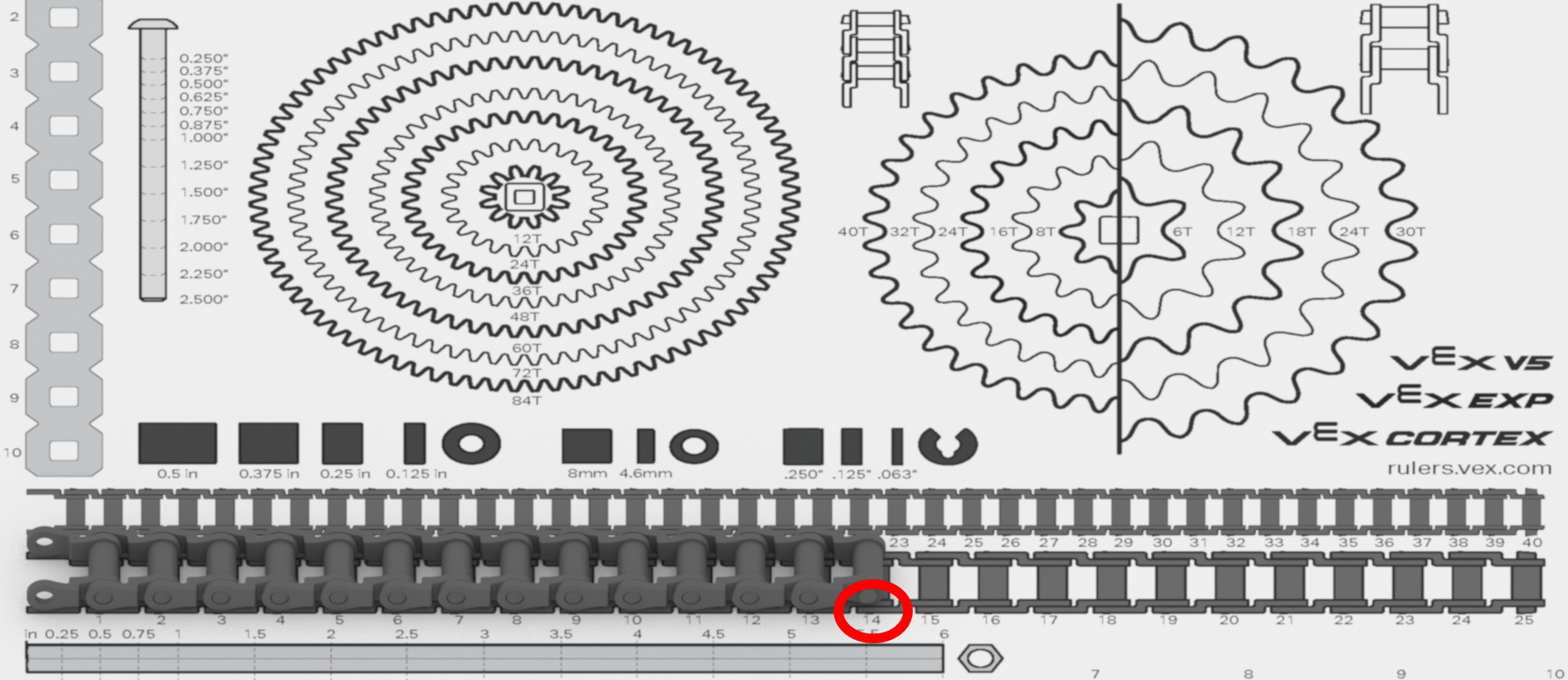

Đo số lượng mắt xích trong hệ thống xích/bánh xích.
Lưu ý rằng trên thước có hai dây xích có kích thước khác nhau, điều này là do có hai đĩa xích có kích thước khác nhau.
Xích trên cùng của thước dành cho Nhông 6P và xích dưới cùng dành cho Nhông cường độ cao.
- Nhông xích 6P - Xích 6,35mm / 0,25"
- Nhông xích cường độ cao - Xích là 9,79mm / 0,385"
