Lưu trữ bộ công cụ V5 Workcell - Thùng 1: Phần cứng phòng thí nghiệm STEM – Thư viện VEX

Bài viết này sẽ đề cập đến các phần từ Bộ công cụ V5 sẽ được sắp xếp vào Thùng lưu trữ 1.

Có hai thành phần để tổ chức Storage Bin 1:

Cái mâm

Căn cứ

Bài viết này sắp xếp từng phần trong Thùng 1 và cung cấp thông tin sau ở dạng bảng từ trái sang phải:

Phần: Đây là tên của phần. Các siêu liên kết được cung cấp cho các bộ phận thay thế có sẵn để mua riêng lẻ tại vexrobotics.com.
Ảnh: Đây là hình ảnh của bộ phận. Sử dụng điều này để tham khảo trong khi mở hộp bộ công cụ của bạn và xây dựng Workcell V5.
Mã bộ phận: Nếu một bộ phận đi kèm trong một bộ, túi hoặc hộp lớn hơn, số bộ phận của bộ, túi, hoặc hộp và số bộ phận riêng lẻ được cung cấp. Các số bộ phận này có thể hữu ích khi mở hộp bộ công cụ của bạn và trong khi xây dựng Workcell V5.
Số lượng: Đây là số lượng của từng bộ phận được cung cấp. Sử dụng điều này để đảm bảo bạn có đúng số lượng các bộ phận ở mỗi vị trí trong Thùng hoặc Khay khi mở hộp.
Ghi chú về túi: Cột này cung cấp thông tin về cách thức nhận được bộ phận hoặc các bộ phận trong bộ, túi hoặc hộp đó . Nếu các bộ phận được đựng trong một bộ, túi hoặc hộp lớn hơn, hình ảnh của nhãn sẽ được cung cấp để tham khảo. Sử dụng những thứ này để tham khảo khi mở hộp bộ công cụ của bạn.
Vị trí: Đây là hình ảnh của Thùng hoặc Khay có đánh dấu vị trí bộ phận sẽ được đặt trong Thùng đó hoặc Khay. Thông tin này cũng có thể hữu ích trong khi xây dựng Workcell V5 nếu cần lời nhắc về vị trí của một bộ phận.
- Gợi ý hữu ích: Những gợi ý này được cung cấp trong cột Vị trí. Những gợi ý này cung cấp thêm ngữ cảnh hoặc thông tin về cách đóng gói, xác định số bộ phận hoặc mẹo để sắp xếp bổ sung.

Thùng lưu trữ 1: Khay

Phần	hình chụp	một phần số	Số lượng	Ghi chú túi	Vị trí
#8-32 x 1/4" Vít truyền động hình sao		276-4990-001	300	Đi kèm trong 3 túi 100	Gợi ý hữu ích: Sử dụng Thước bộ phận kim loại VEX V5 từ rules.vex.com để dễ dàng phân biệt và xác định các kích cỡ vít khác nhau.
#8-32 x 3/8" Vít truyền động hình sao		276-4991-001	100	Đi kèm trong 1 túi 100	Gợi ý hữu ích: Sử dụng Thước bộ phận kim loại VEX V5 từ rules.vex.com để dễ dàng phân biệt và xác định các kích cỡ vít khác nhau.
#8-32 x 1/2" Vít truyền động hình sao		276-4992-001	300	Đi kèm trong 3 túi 100	Gợi ý hữu ích: Sử dụng Thước bộ phận kim loại VEX V5 từ rules.vex.com để dễ dàng phân biệt và xác định các kích cỡ vít khác nhau.
#8-32 x 3/4" Vít truyền động hình sao		276-4994-001	100	Đi kèm trong 1 túi 100	Gợi ý hữu ích: Sử dụng Thước bộ phận kim loại VEX V5 từ rules.vex.com để dễ dàng phân biệt và xác định các kích cỡ vít khác nhau.
#8-32 x 1.000" Vít truyền động hình sao		276-4996-001	100	Đi kèm trong 1 túi 100	Gợi ý hữu ích: Sử dụng Thước bộ phận kim loại VEX V5 từ rules.vex.com để dễ dàng phân biệt và xác định các kích cỡ vít khác nhau.

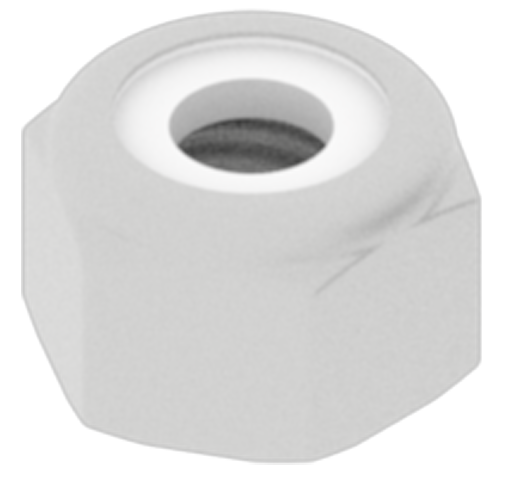

#8-32 Hạt Nylock		275-1027-001	400	Đi kèm trong 4 túi 100	Gợi ý hữu ích: Khi đổ các mảnh vào khay, hãy cất túi zip. Những thứ này có thể được sử dụng sau này để sắp xếp các bộ phận có trong nhiều túi khác nhau.

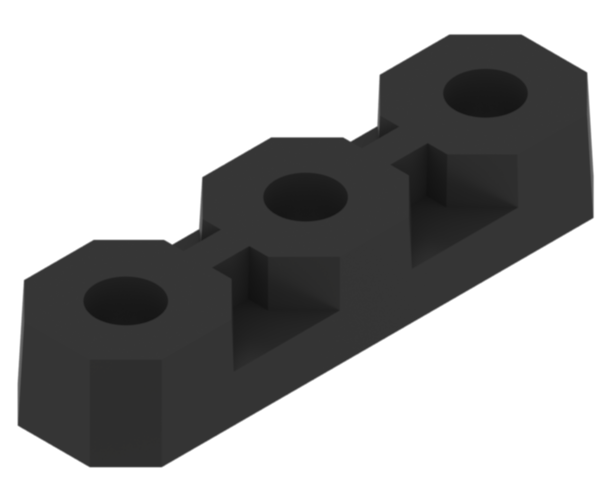

Vòng bi phẳng		100 Vòng bi phẳng đi kèm trong túi này: 276-6820-806 5 Vòng bi phẳng đi kèm trong túi này: 276-6009-808 Số bộ phận riêng lẻ: 276-1209-001	105	Có 5 túi 20 miếng. 5 miếng cuối cùng được đựng trong túi này:	Gợi ý hữu ích: Khi đổ các mảnh vào khay, hãy cất túi zip. Những thứ này có thể được sử dụng sau này để sắp xếp các bộ phận có trong nhiều túi khác nhau.
Bế tắc 1/2"		Phần này có trong Túi chờ: 276-7472-802 Số bộ phận riêng lẻ: 275-1014-001	40	Những bộ phận này đi kèm trong túi Standoff	Gợi ý hữu ích: Sử dụng các túi zip bổ sung khi mở hộp cùng với băng dính và bút đánh dấu để phân tách các điểm nổi bật theo kích thước riêng lẻ baggies để dễ dàng truy cập trong khi xây dựng. Ghi kích thước của giá treo và số bộ phận riêng lẻ ở bên ngoài mỗi túi. Sử dụng Thước đo bộ phận kim loại VEX V5 từ Rulers.vex.com để dễ dàng phân biệt và xác định các kích thước điểm dừng khác nhau.
Bế tắc 3/4"		Phần này có trong Túi chờ: 276-7472-802 Mã bộ phận riêng lẻ: 275-1015-001	4
1.00" Bế tắc		Phần này có trong Túi chờ: 276-7472-802 Mã bộ phận riêng lẻ: 275-1016-001	52
Bế tắc 1,50"		Phần này có trong Túi chờ: 276-7472-802 Mã bộ phận riêng lẻ: 275-1017-001	2
2.00" Bế tắc		Phần này có trong Túi chờ: 276-7472-802 Số bộ phận riêng lẻ: 275-1018-001	34
3.00" Bế tắc		Phần này có trong Túi chờ: 276-7472-802 Mã bộ phận riêng lẻ: 275-1020-001	28

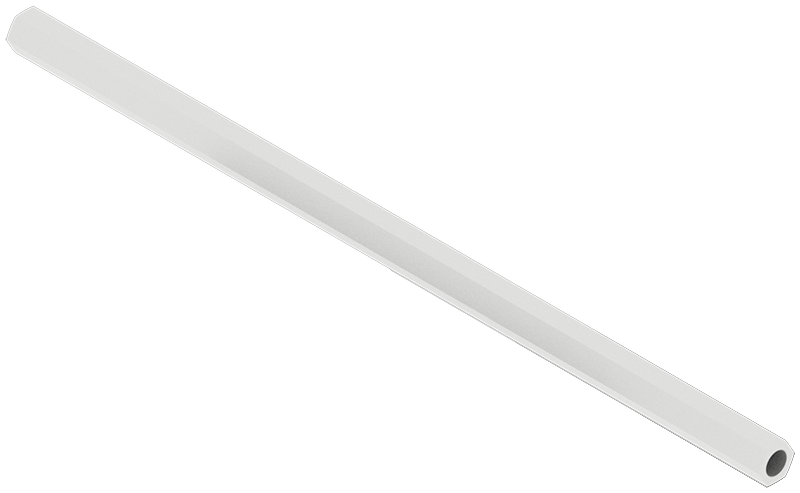

6.00" Bế tắc		Phần này có trong Túi chờ: 276-7472-802 Mã bộ phận riêng lẻ: 275-1023-001	4
Miếng đệm 0,125”		Phần này có nhiều gói khác nhau: 276-6340 Số bộ phận riêng lẻ: 276-5912-001	30	Đi kèm trong 3 gói khác nhau	Gợi ý hữu ích: Sử dụng các túi zip bổ sung khi mở hộp cùng với băng dính và bút đánh dấu để tách riêng từng miếng đệm theo kích thước baggies để dễ dàng truy cập trong khi xây dựng. Ghi kích thước của miếng đệm và số bộ phận riêng lẻ ở bên ngoài mỗi túi. Sử dụng Thước đo bộ phận kim loại VEX V5 từ Rulers.vex.com để dễ dàng phân biệt và xác định các kích thước miếng đệm khác nhau.
Miếng đệm 0,25”		Phần này có nhiều gói khác nhau: 276-6340 Số bộ phận riêng lẻ: 276-5913-001	30
Miếng đệm 0,375”		Phần này có nhiều gói khác nhau: 276-6340 Số bộ phận riêng lẻ: 276-5914-001	30

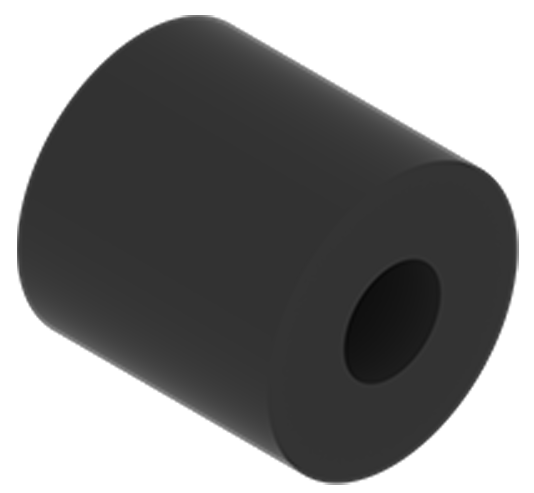

Miếng đệm 0,50”		Phần này có nhiều gói khác nhau: 276-6340 Số bộ phận riêng lẻ: 276-5915-001	30

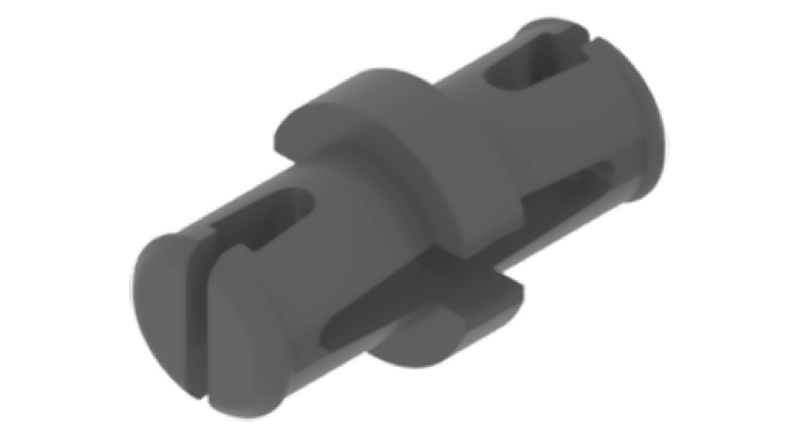

Chân kết nối 1x1		Phần này có trong một gói: 276-7472-801 Mã bộ phận riêng lẻ: 228-3616-060	4	Đi kèm trong 1 gói
Tia góc phải 2x3		Phần này có trong một gói: 276-7472-801 Mã bộ phận riêng lẻ: 228-3616-145	2
Đôi 2x rộng, 2x2 góc kết nối		Phần này có trong một gói: 276-7472-801 Mã bộ phận riêng lẻ: 228-3201-220	1

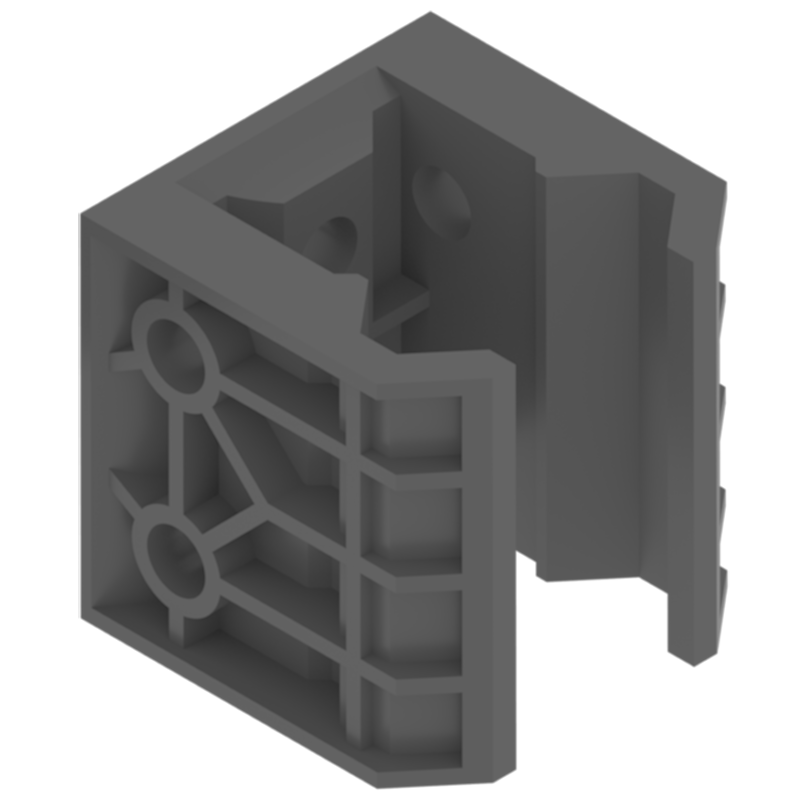

Trượt tuyến tính		Phần này có trong một gói: 276-7472-801 Mã bộ phận riêng lẻ: 228-3616-217	1

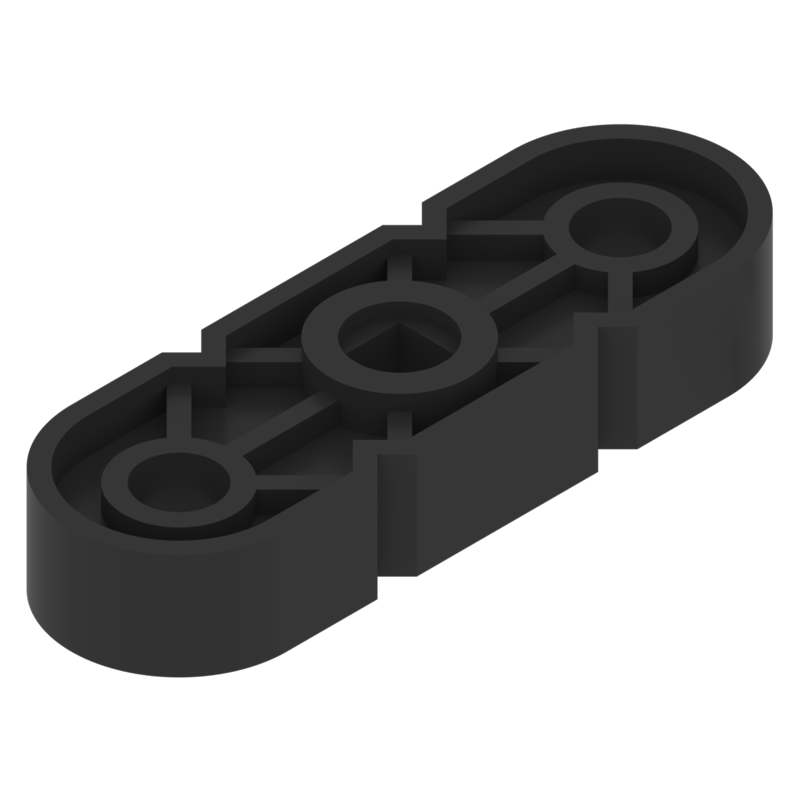

Chùm khóa trung tâm 1x3		Phần này có trong một gói: 276-7472-801 Mã bộ phận riêng lẻ: 228-3201-1141	2

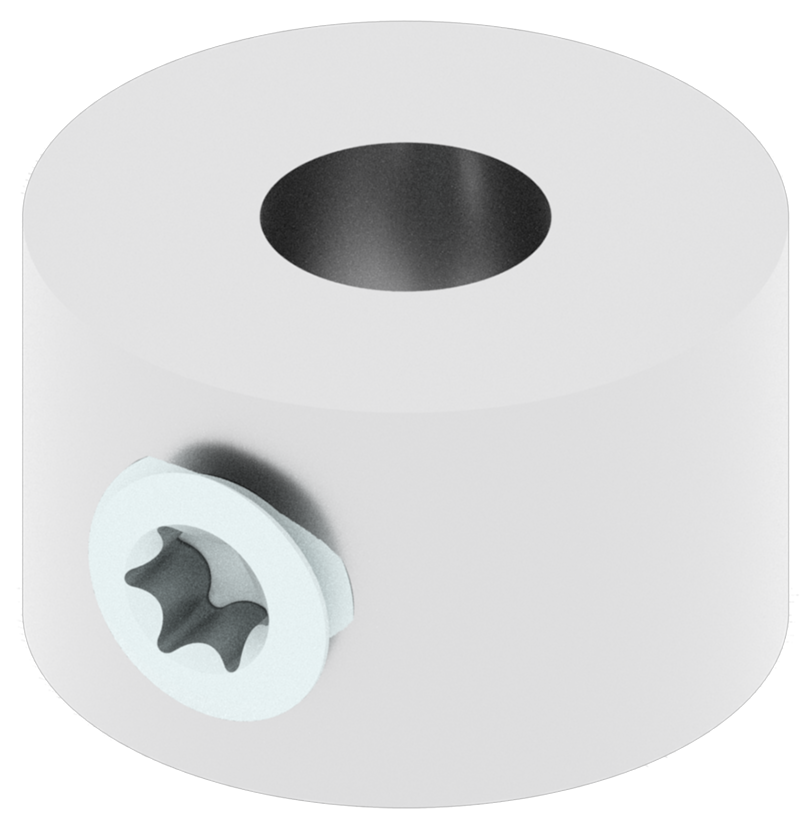

Star Drive trục cổ áo		Phần này được đựng trong túi: 276-6650-806 Số bộ phận riêng lẻ: 276-6103-000	96	Đi kèm trong 1 túi 96	Gợi ý hữu ích: Khi đổ các mảnh vào khay, hãy cất túi zip. Những thứ này có thể được sử dụng sau này để sắp xếp các bộ phận có trong nhiều túi khác nhau.
1” hoặc 2x Trục truyền động		Phần này có nhiều gói khác nhau: 228-6871-800 Số bộ phận riêng lẻ: 288-2500-117	20	Đi kèm trong 5 gói khác nhau	Gợi ý hữu ích: Sử dụng các túi zip bổ sung khi mở hộp cùng với băng dính và bút đánh dấu để tách riêng từng miếng đệm theo kích thước baggies để dễ dàng truy cập trong khi xây dựng. Ghi kích thước của miếng đệm và số bộ phận riêng lẻ ở bên ngoài mỗi túi. Sử dụng Thước bộ phận kim loại VEX V5 từ Rulers.vex.com để dễ dàng phân biệt và xác định các kích thước trục khác nhau.
2” hoặc 4x Trục truyền động		Phần này có nhiều gói khác nhau: 228-6871-800 Số bộ phận riêng lẻ: 288-2500-120	30
Trục truyền động 3” hoặc 6x		Phần này có nhiều gói khác nhau: 228-6871-800 Số bộ phận riêng lẻ: 288-2500-122	20
Trục truyền động 4” hoặc 8x		Phần này có nhiều gói khác nhau: 228-6871-800 Số bộ phận riêng lẻ: 288-2500-124	10

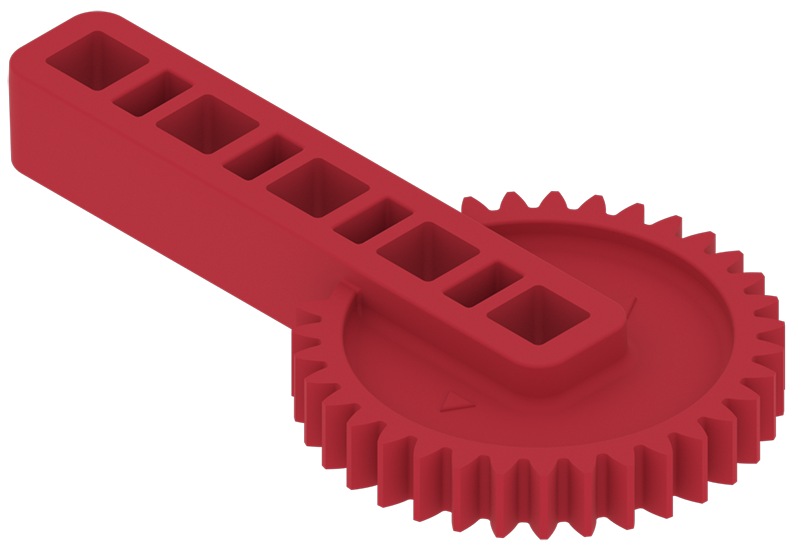

Tay quay bánh răng vuốt		Phần này có trong một gói: 276-7472-801 Mã bộ phận riêng lẻ: 276-6010-003	3	Đi kèm trong 1 gói đa dạng

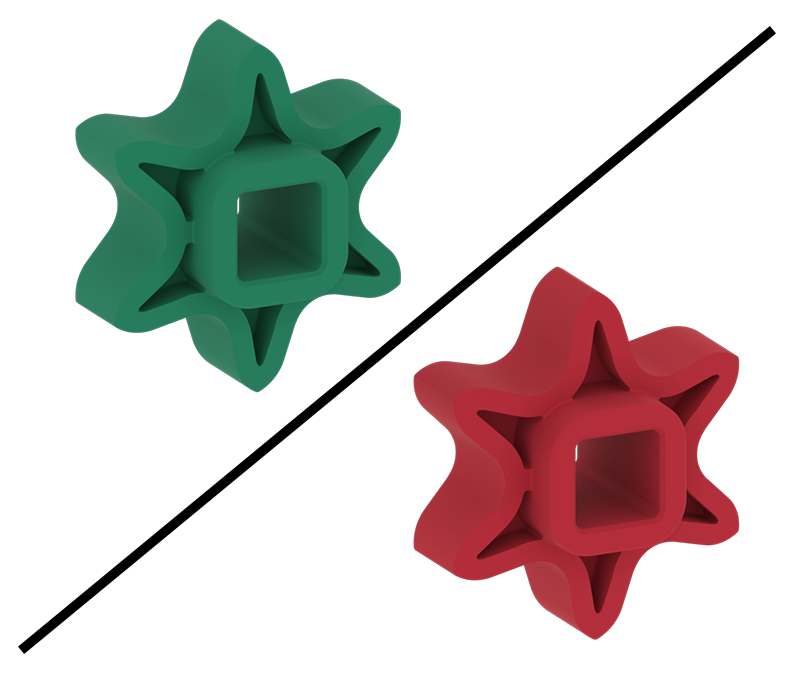

Bánh xích cường độ cao 6T Lưu ý: Phần này hiện đang được chuyển từ màu xanh sang màu đỏ.		Phần này có trong một gói: 276-3876 Cá nhân số bộ phận: 276-2252-003	8	Đi kèm trong 1 gói

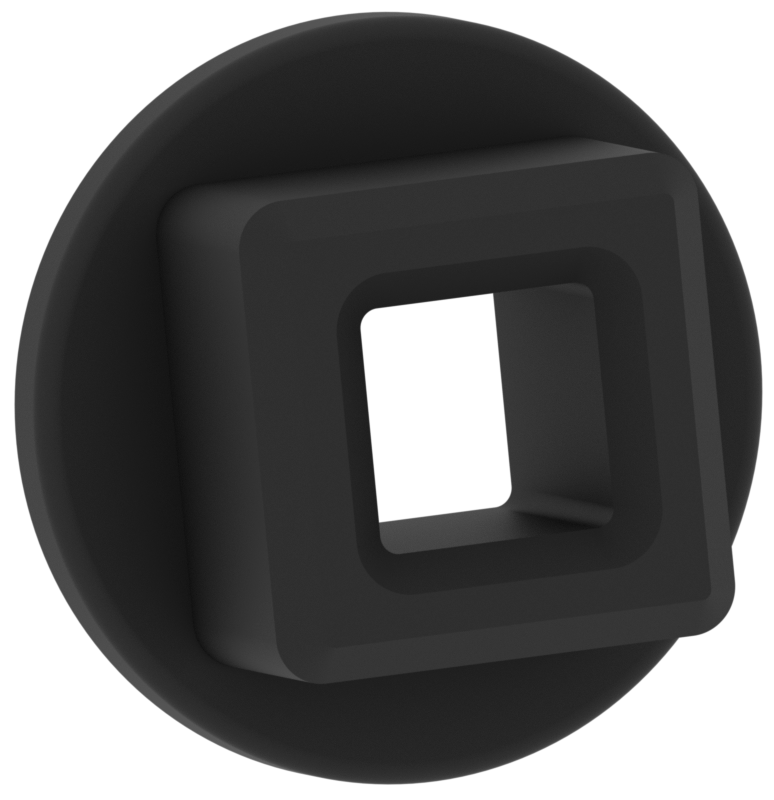

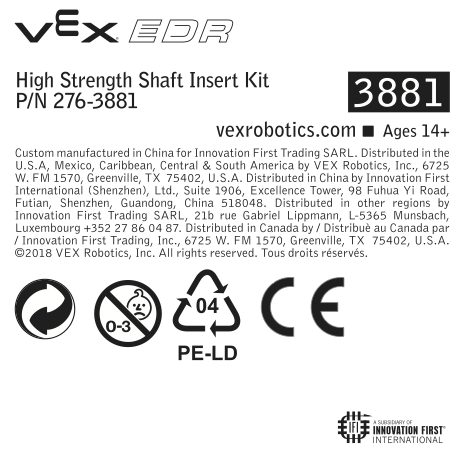

Chèn kim loại bánh răng		Phần này có ba gói 276-3880 276-3881 276-3876 Mã bộ phận riêng lẻ: 276-2250 -005	84	Đi kèm với 4 gói Nhông 30 răng cường độ cao. Đi kèm trong 1 gói Nhông 6 răng cường độ cao. Chúng cũng sẽ có hai gói Bộ chèn trục cường độ cao.
Chèn bánh răng cường độ cao		Phần này có ba gói: 276-3880 276-3881 276-3876 Số bộ phận riêng lẻ: 276-2250-006	84

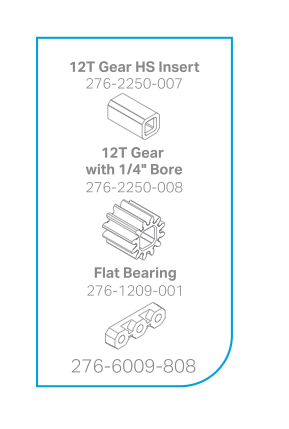

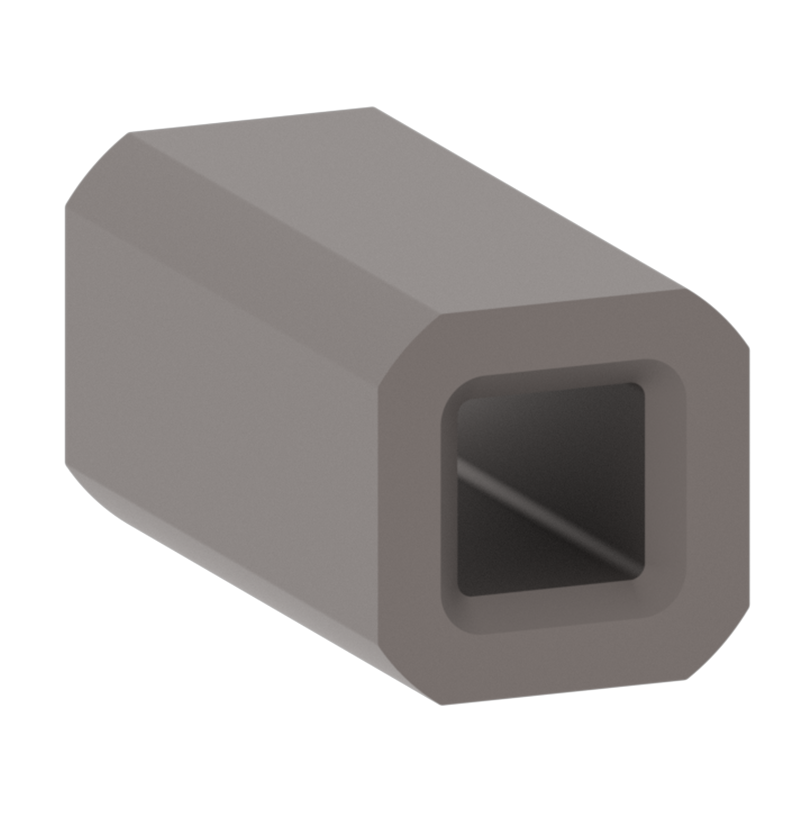

Chèn 12T Gear HS		Phần này có nhiều gói khác nhau: 276-6009-808 Mã bộ phận riêng lẻ: 276-2250-007	1	Đi kèm trong 1 túi miếng bổ sung

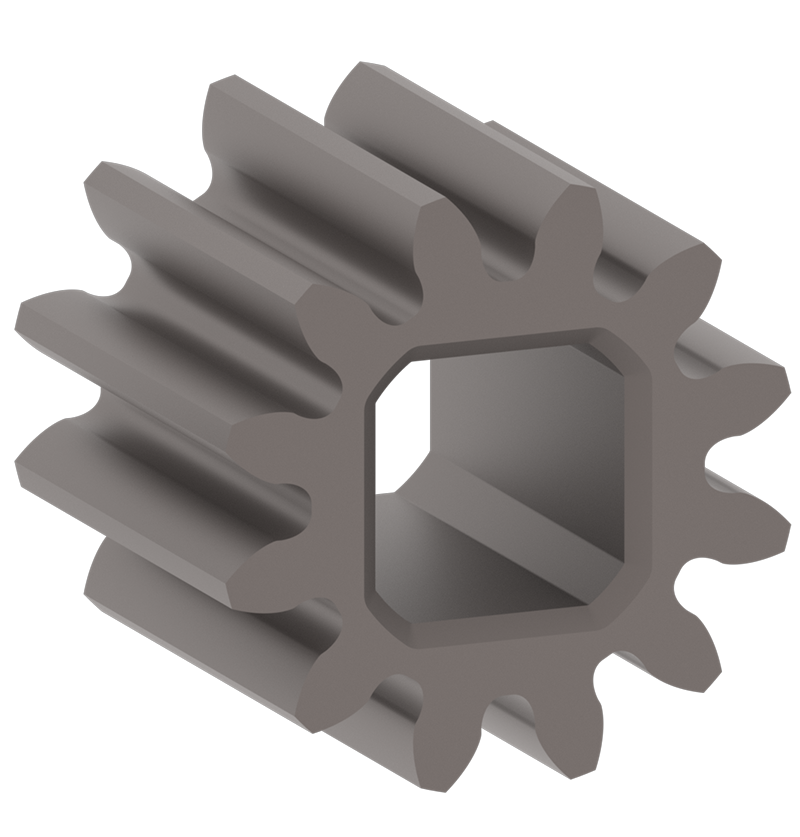

Bánh răng cường độ cao 12T có lỗ khoan ¼”		Phần này có nhiều gói khác nhau: 276-6009-808 Mã bộ phận riêng lẻ: 276-2250-008	1	Đi kèm trong 1 túi miếng bổ sung

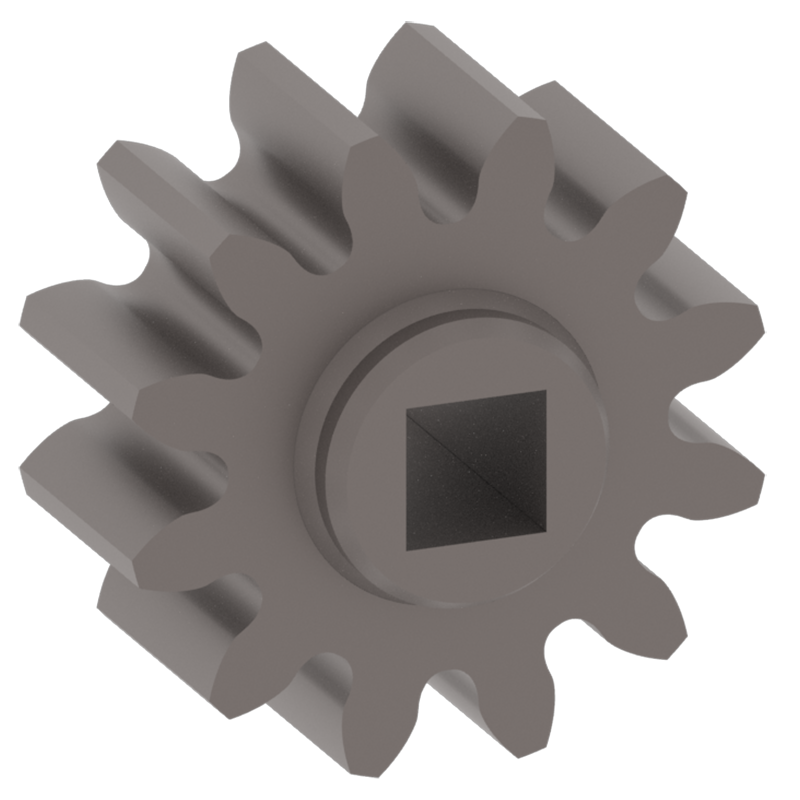

Bánh răng kim loại 12T		6010-011	12	Đi kèm trong 1 túi 12 cái (có nhãn 276-7368)

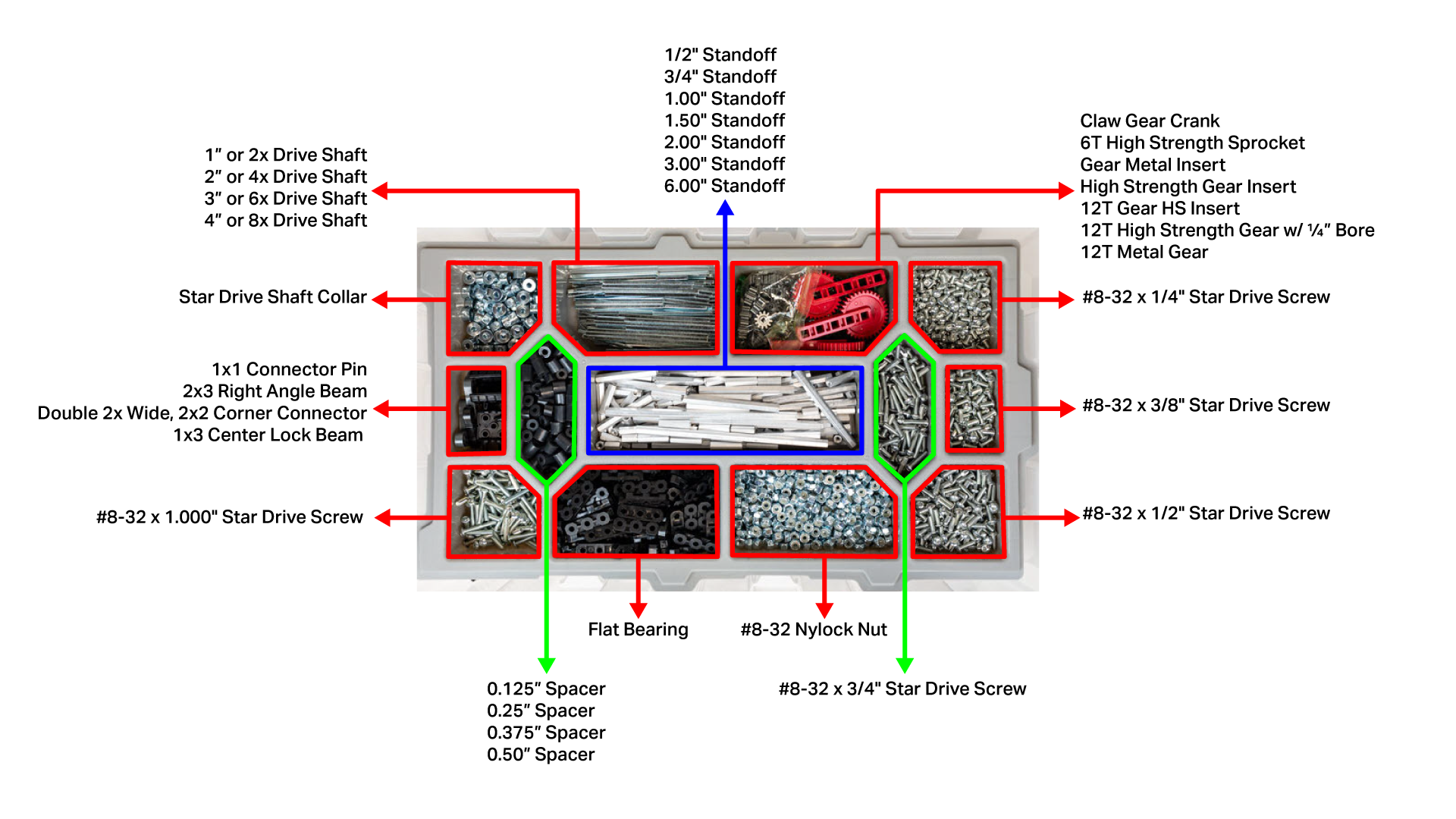

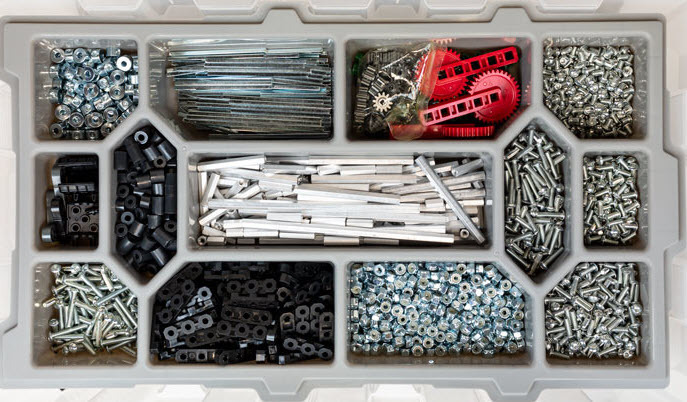

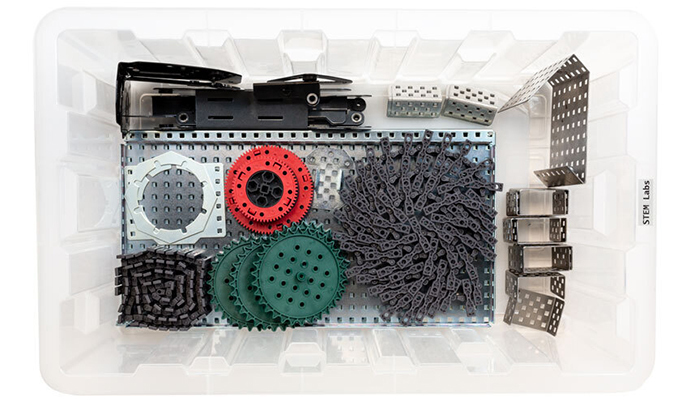

Khi tất cả các bộ phận từ Workcell Kit đã được đặt vào khay của Storage Bin 1, khay sẽ trông giống như hình ảnh này (chọn hình ảnh để làm cho nó lớn hơn).

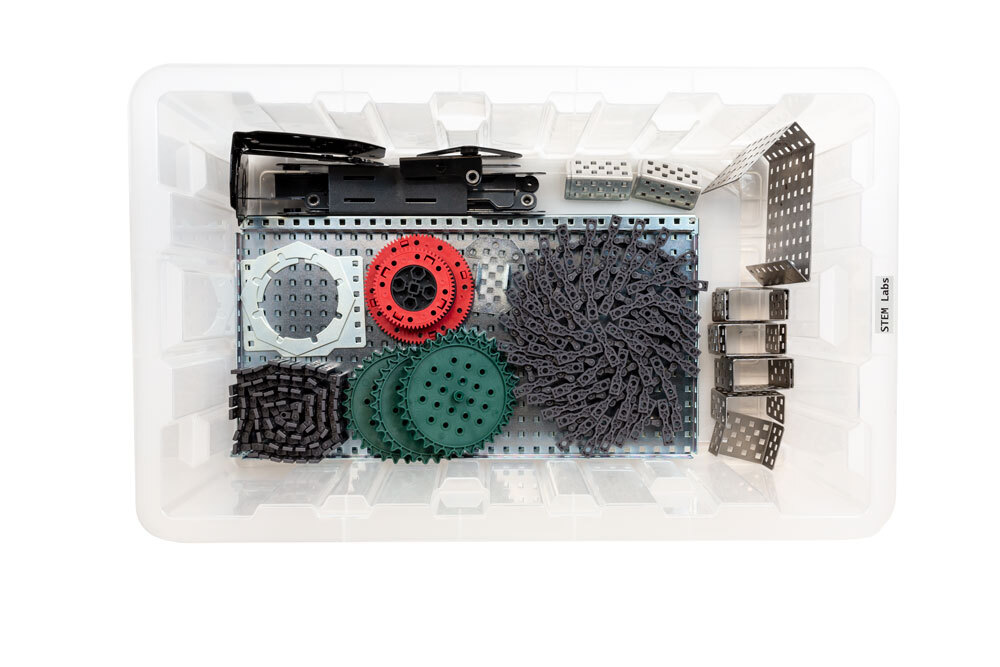

Thùng lưu trữ 1: Đế

Phần	hình chụp	một phần số	Số lượng	Ghi chú túi	Vị trí
Tấm đế 15x30		276-1341	3	Chúng có ba hộp gồm hai Tấm đế. Bạn sẽ cần mở một trong các hộp này trong khi sắp xếp thùng lưu trữ của mình để tạo hai bộ ba hộp.

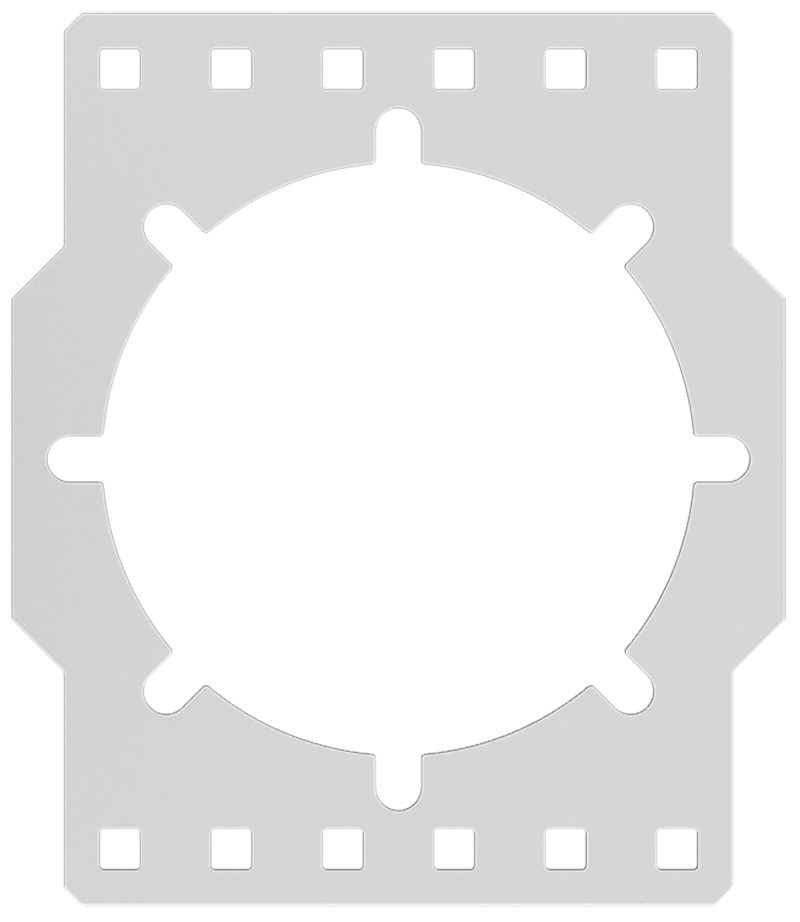

Khay nạp đĩa - Đáy		Phần này có trong gói này: 276-7720 Cá nhân số bộ phận: 276-7720-001	1	Đi kèm trong 1 túi

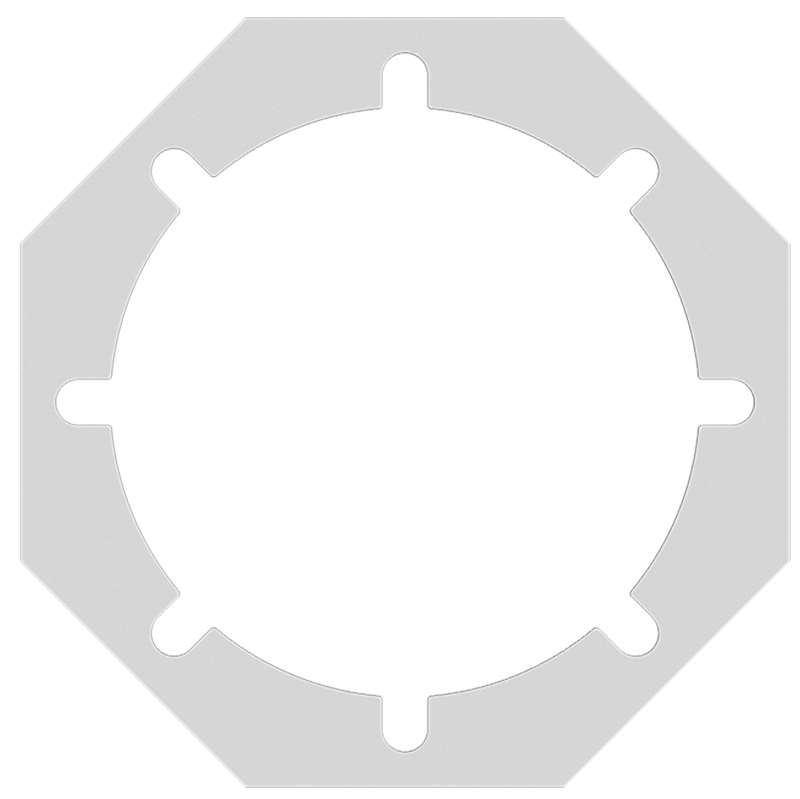

Bộ nạp đĩa - Trên cùng		Phần này có trong gói này: 276-7720 Cá nhân số bộ phận: 276-7720-002	1	Đi kèm trong 1 túi

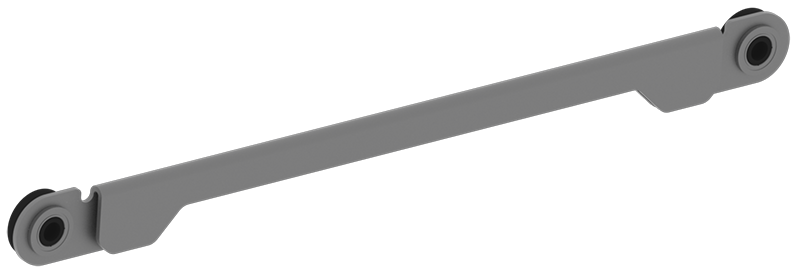

thanh cánh tay		Phần này có trong gói này: 276-7151 Cá nhân số bộ phận: 276-7151-500	2	Đi kèm trong 1 túi

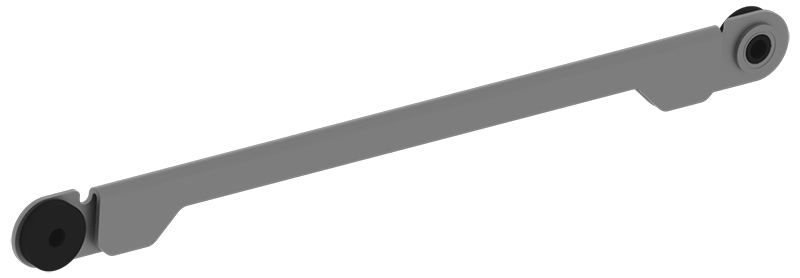

Thanh cánh tay 2		Phần này có trong gói này: 276-7151 Cá nhân số bộ phận: 276-7151-501	1

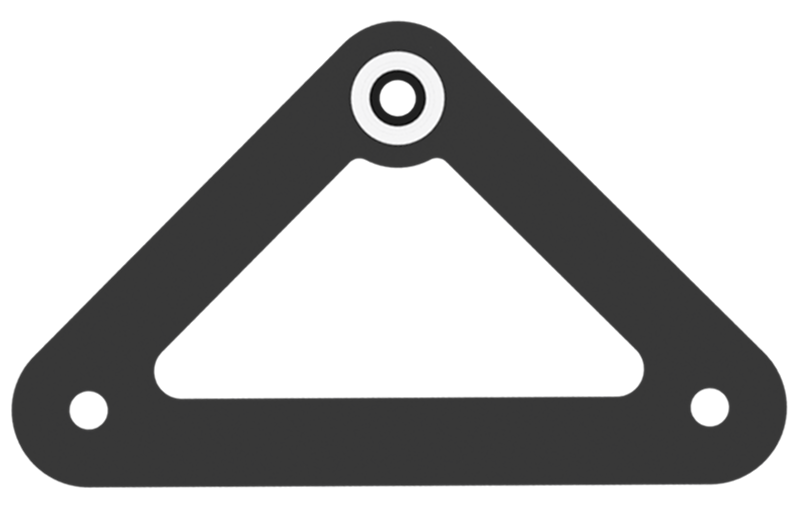

Tấm chuyển cánh tay		Phần này có trong gói này: 276-7151 Cá nhân số bộ phận: 276-7151-600	1

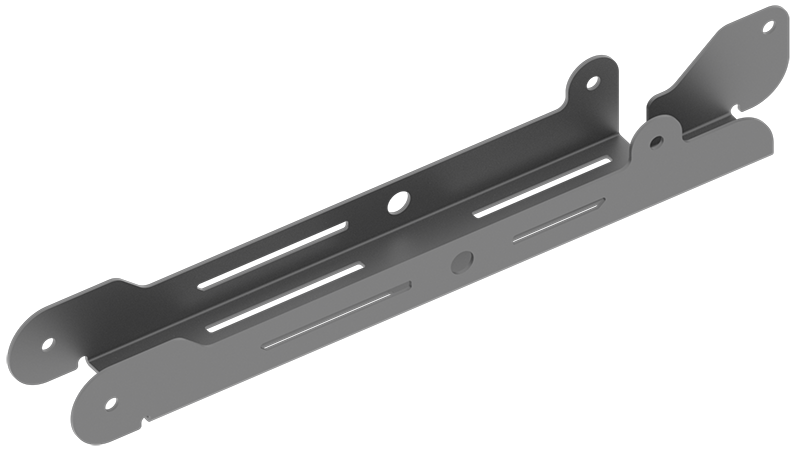

Khớp cánh tay 3		Phần này có trong gói này: 276-7151 Cá nhân số bộ phận: 276-7151-006	1

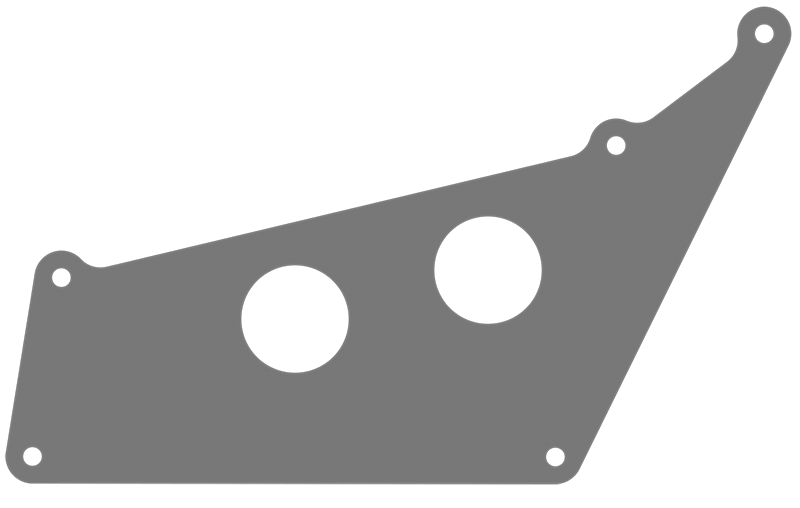

Cánh tay Mastering Jig		Phần này có trong gói này: 276-7151 Cá nhân số bộ phận: 276-7151-011	1
Khớp cánh tay 1 - Trái		Phần này có trong gói này: 276-7151 Cá nhân số bộ phận: 276-7151-100	1

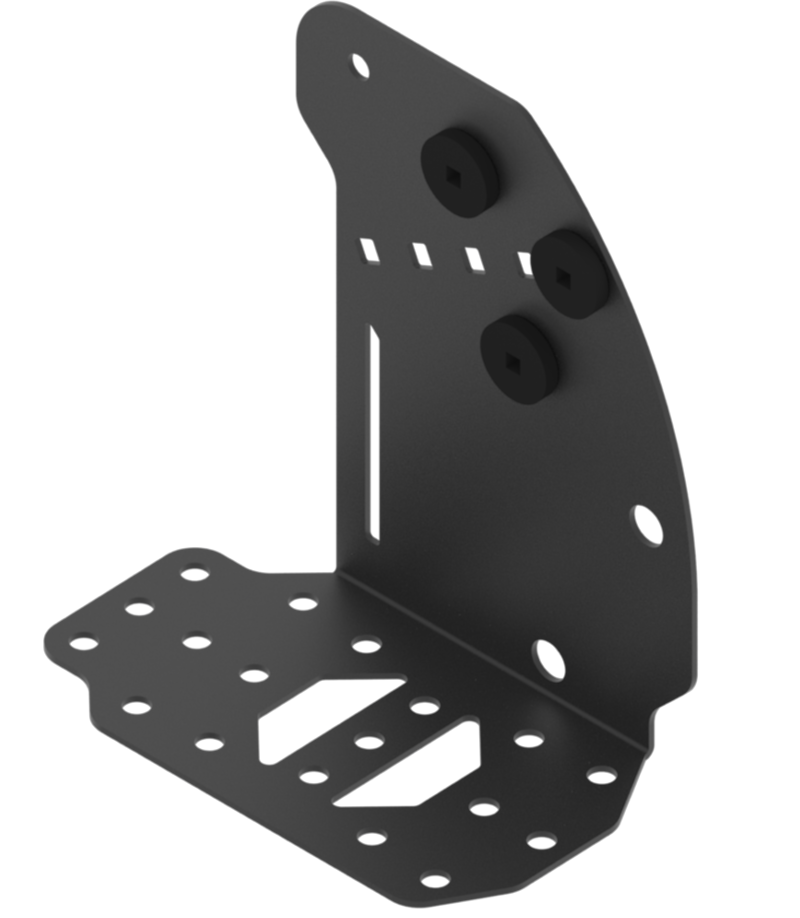

Khớp cánh tay 1 - Phải		Phần này có trong gói này: 276-7151 Cá nhân số bộ phận: 276-7151-200	1

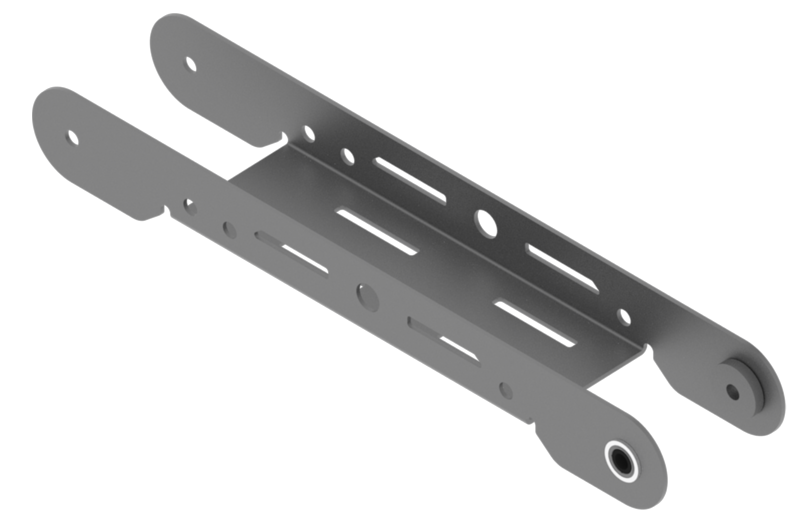

Khớp cánh tay 2		Phần này có trong gói này: 276-7151 Cá nhân số bộ phận: 276-7151-300	1

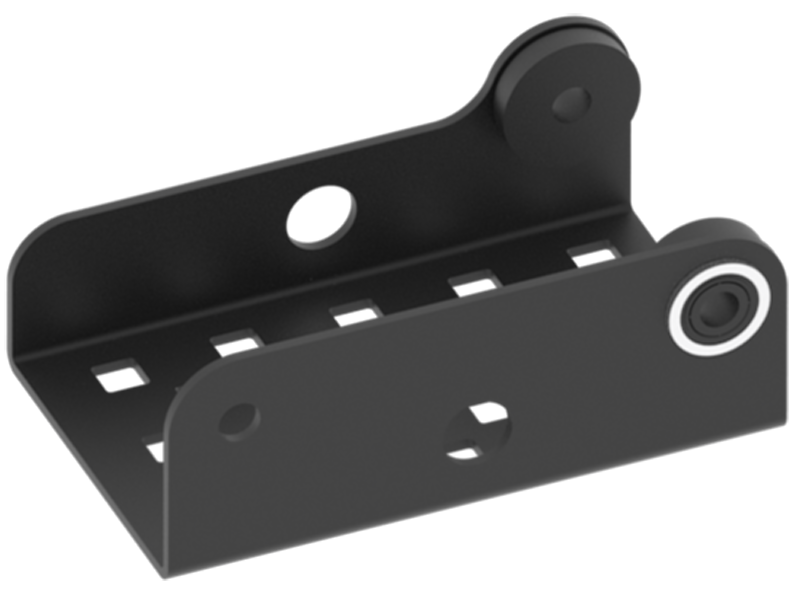

Khớp cánh tay 4		Phần này có trong gói này: 276-7151 Cá nhân số bộ phận: 276-7151-400	1

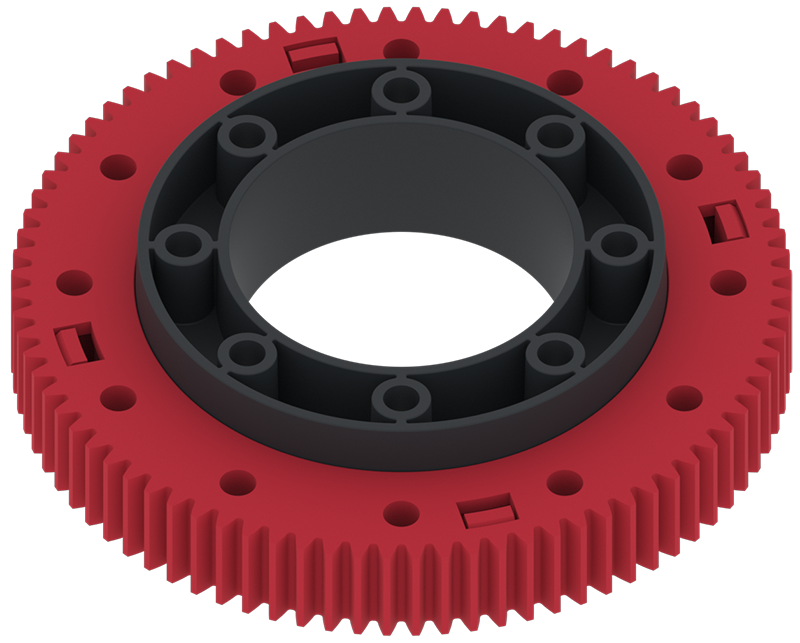

Bộ vòng bi bàn xoay		Phần này có trong gói này: 276-5652 Cá nhân số bộ phận: 276-5652-000	1	Đi kèm trong 1 túi

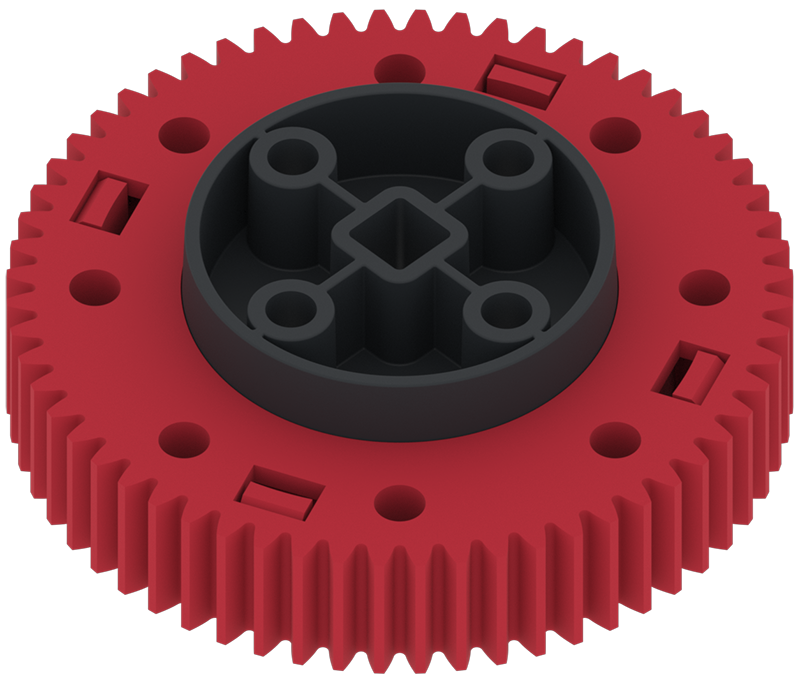

Bộ vòng bi bàn xoay		Phần này có trong gói này: 276-5652 Cá nhân số bộ phận: 276-5652-004	1
Bộ vòng bi bàn xoay		Phần này có trong gói này: 276-5652 Cá nhân một phần số: 276-5652-007	1

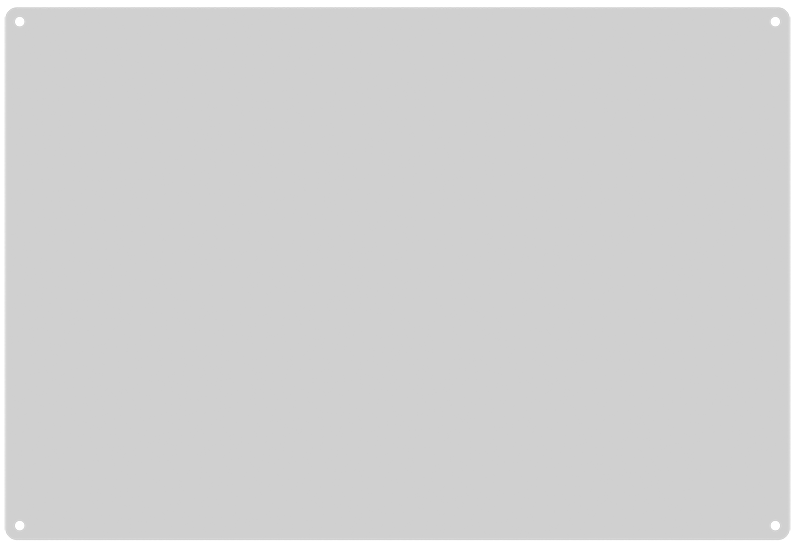

Xóa khô bề mặt		276-7157-006	1	Bề mặt Xóa khô này có thể dễ dàng hòa vào thành hộp vì nó trong suốt. Đảm bảo rằng bạn để mắt đến nó ở các cạnh của hộp hoặc dọc theo đáy hộp.

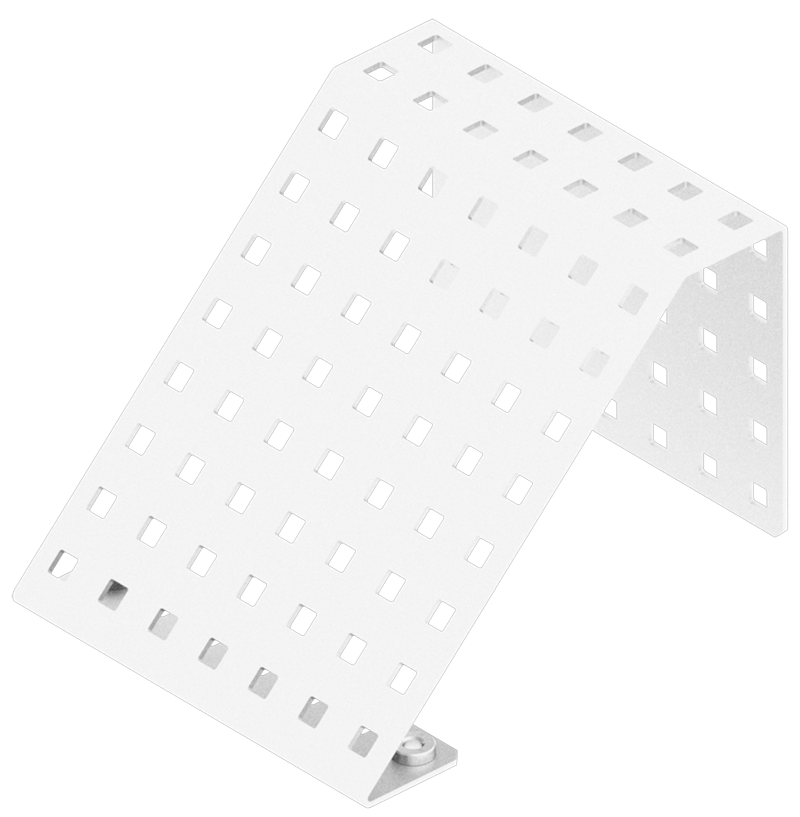

Lắp ráp não robot		276-7152-002	1	Đi kèm trong 1 túi 1

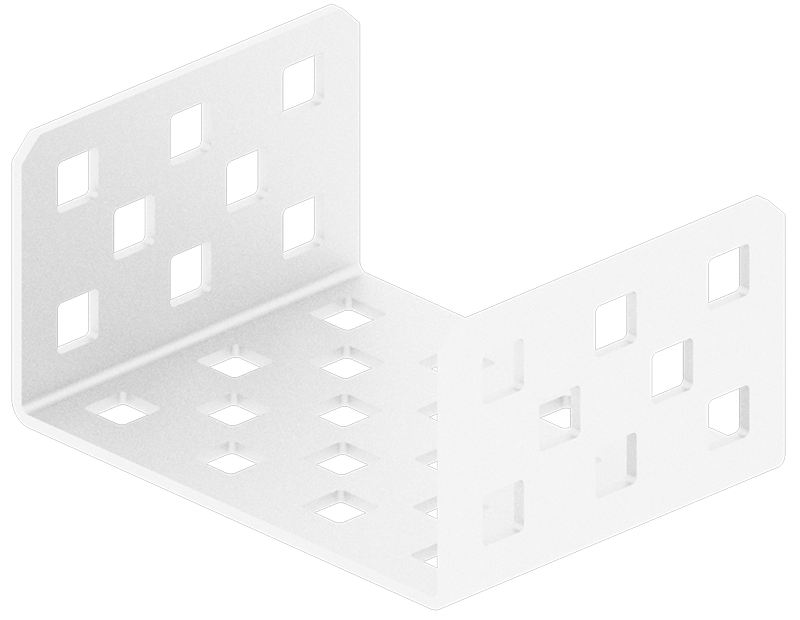

Khung băng tải đầu ra đầu vào		276-7153-001	8	Đi kèm trong 1 túi 8

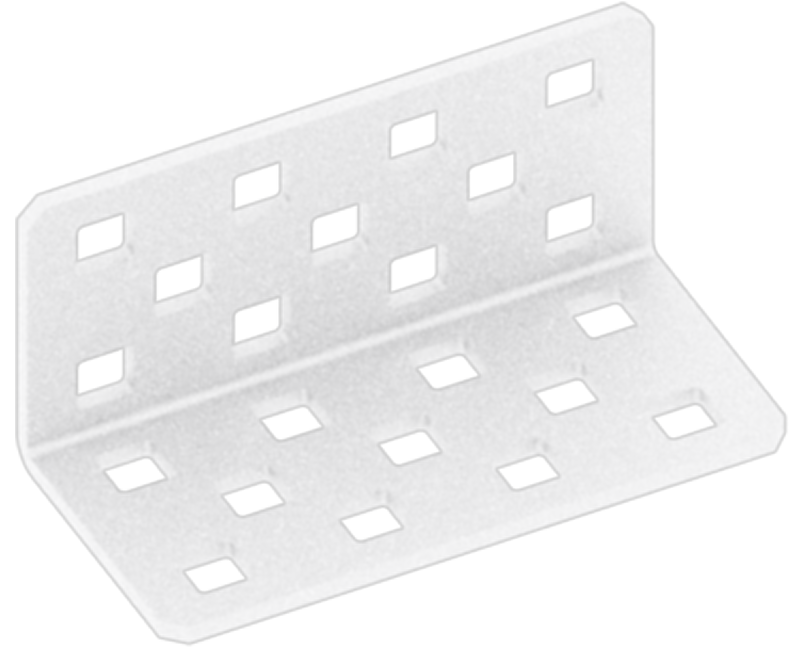

Góc đôi Gusset		276-2578-001	8	Đi kèm trong 1 túi 8
Chuỗi băng tải cường độ cao		276-7141	6 chuỗi	Đi kèm trong nhiều túi 6 dây chuyền. Chỉ cần một túi cho Thùng 1. Các túi khác sẽ được đặt trong Thùng 3.
Thanh thép 1x25		275-1141-001	8	Đi kèm trong 1 túi 8
Bánh xích cường độ cao 30T Lưu ý: Phần này hiện đang được chuyển từ màu xanh sang màu đỏ.		Phần này có trong một gói: 276-3880 Cá nhân số bộ phận: 276-2252-007	4	Đi kèm trong gói Đĩa xích 30 răng cường độ cao. Chỉ cần một trong các gói này cho Thùng 1. Các gói khác sẽ đi vào Thùng 3.
Bộ liên kết đính kèm chuỗi cường độ cao		276-7578	6 liên kết	Đi kèm trong nhiều túi 6 liên kết. Chỉ cần một túi cho Thùng 1. Các túi khác sẽ được đặt trong Thùng 3.
