Bài viết này sẽ đề cập đến các phần từ Bộ công cụ V5 Workcell sẽ được sắp xếp vào Thùng lưu trữ 1.

Có hai thành phần để tổ chức Storage Bin 1:

Hình ảnh nhìn từ trên xuống của khay đựng đồ trong bộ dụng cụ V5 Workcell Kit Storage Bin 1.

Cái mâm

Hình ảnh nhìn từ trên xuống của thùng chứa số 1 trong bộ dụng cụ V5 Workcell Kit.

Căn cứ

Bài viết này sắp xếp từng phần trong Thùng 1 và cung cấp thông tin sau dưới dạng bảng từ trái sang phải:

Phần: Đây là tên của phần đó. Có cung cấp các siêu liên kết để biết các bộ phận thay thế có thể mua riêng lẻ tại vexrobotics.com.
Ảnh: Đây là hình ảnh của bộ phận. Sử dụng thông tin này để tham khảo khi mở hộp bộ công cụ của bạn và xây dựng V5 Workcell.
Mã bộ phận: Nếu một bộ phận được đựng trong bộ, túi hoặc hộp lớn hơn thì mã bộ phận của bộ, túi hoặc hộp và mã bộ phận riêng lẻ sẽ được cung cấp. Những số bộ phận này có thể hữu ích khi mở hộp bộ sản phẩm của bạn và khi xây dựng V5 Workcell.
Số lượng: Đây là số lượng của từng bộ phận được cung cấp. Sử dụng tùy chọn này để đảm bảo bạn có đúng số lượng bộ phận ở mỗi vị trí trong Thùng hoặc Khay khi mở hộp.
Lưu ý về Túi: Cột này cung cấp thông tin về cách nhận một hoặc nhiều bộ phận trong bộ, túi hoặc hộp đó. Nếu các bộ phận được đựng trong bộ, túi hoặc hộp lớn hơn thì hình ảnh nhãn sẽ được cung cấp để tham khảo. Hãy sử dụng những thông tin này để tham khảo khi mở hộp bộ sản phẩm của bạn.
Vị trí: Đây là hình ảnh của Thùng hoặc Khay với điểm đánh dấu là vị trí cần đặt bộ phận trong Thùng hoặc Khay đó. Thông tin này cũng có thể hữu ích khi xây dựng V5 Workcell nếu cần có lời nhắc về vị trí của một bộ phận.
- Gợi ý hữu ích: Những gợi ý này được cung cấp trong cột Vị trí. Những gợi ý này cung cấp thêm ngữ cảnh hoặc thông tin về bao bì, xác định số bộ phận hoặc mẹo để sắp xếp bổ sung.

Thùng lưu trữ 1: Khay

Phần	Số bộ phận	Số lượng	Ghi chú túi	Vị trí

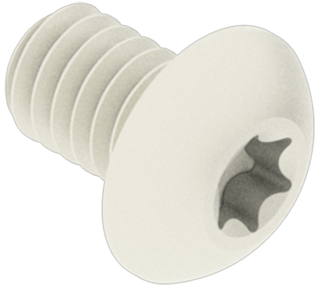

Vít dẫn động hình sao #8-32 x 1/4"	276-4990-001	300	Gồm 3 túi 100 cái	Gợi ý hữu ích: Sử dụng Thước đo chi tiết kim loại VEX V5 từ rulers.vex.comđể dễ dàng phân biệt và nhận dạng các kích thước vít khác nhau.

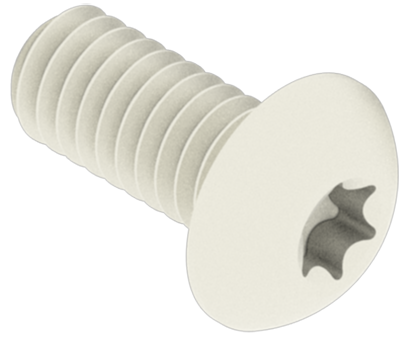

Vít dẫn động hình sao #8-32 x 3/8"	276-4991-001	100	Có 1 túi 100 cái	Gợi ý hữu ích: Sử dụng Thước đo chi tiết kim loại VEX V5 từ rulers.vex.comđể dễ dàng phân biệt và nhận dạng các kích thước vít khác nhau.

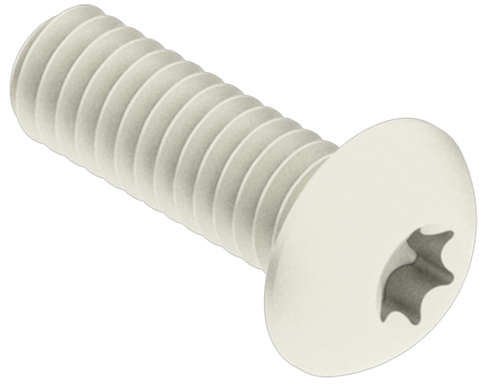

Vít dẫn động hình sao #8-32 x 1/2"	276-4992-001	300	Gồm 3 túi 100 cái	Gợi ý hữu ích: Sử dụng Thước đo chi tiết kim loại VEX V5 từ rulers.vex.comđể dễ dàng phân biệt và nhận dạng các kích thước vít khác nhau.

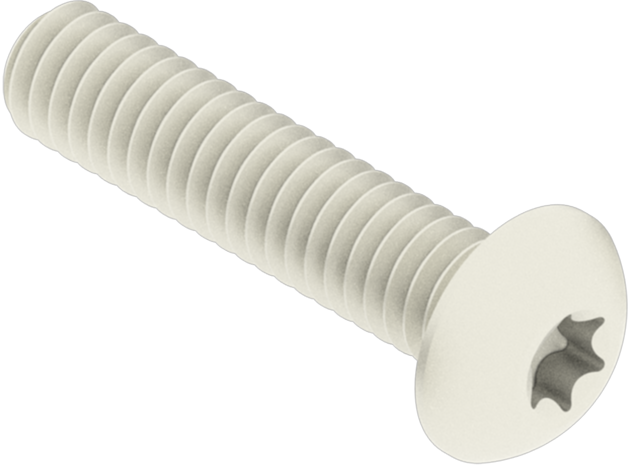

Vít dẫn động hình sao #8-32 x 3/4"	276-4994-001	100	Có 1 túi 100 cái	Gợi ý hữu ích: Sử dụng Thước đo chi tiết kim loại VEX V5 từ rulers.vex.comđể dễ dàng phân biệt và nhận dạng các kích thước vít khác nhau.
Vít dẫn động hình sao #8-32 x 1.000"	276-4996-001	100	Có 1 túi 100 cái	Gợi ý hữu ích: Sử dụng Thước đo chi tiết kim loại VEX V5 từ rulers.vex.comđể dễ dàng phân biệt và nhận dạng các kích thước vít khác nhau.
#8-32 Đai ốc Nylock	275-1027-001	400	Gồm 4 túi 100 cái	Gợi ý hữu ích: Khi đổ các miếng vào khay, hãy cất chúng vào túi zip. Sau này bạn có thể sử dụng những thứ này để sắp xếp các bộ phận được đựng trong nhiều loại túi khác nhau.
Vòng bi phẳng	100 Vòng bi phẳng có trong túi này: 276-6820-806 5 Vòng bi phẳng có trong túi này: 276-6009-808 Mã bộ phận riêng lẻ: 276-1209-001	105	Có 5 túi 20 chiếc. 5 món cuối cùng có trong túi này:	Gợi ý hữu ích: Khi đổ các miếng vào khay, hãy cất chúng vào túi zip. Sau này bạn có thể sử dụng những thứ này để sắp xếp các bộ phận được đựng trong nhiều loại túi khác nhau.
Bế tắc 1/2"	Bộ phận này được đựng trong Túi chờ: 276-7472-802 Mã bộ phận riêng lẻ: 275-1014-001	40	Những bộ phận này có trong Túi dự phòng	Gợi ý hữu ích: Sử dụng thêm túi zip khi mở hộp cùng với băng dính và bút đánh dấu để phân chia các ngăn theo kích thước trong từng túi để dễ dàng lấy trong khi xây dựng. Ghi kích thước của các thanh cân và số bộ phận riêng lẻ ở bên ngoài mỗi túi. Sử dụng Thước đo chi tiết kim loại VEX V5 từ rulers.vex.comđể dễ dàng phân biệt và nhận dạng các kích thước khoảng cách khác nhau.
Bế tắc 3/4"	Bộ phận này được đựng trong Túi chờ: 276-7472-802 Mã bộ phận riêng lẻ: 275-1015-001	4
Bế tắc 1,00"	Bộ phận này được đựng trong Túi chờ: 276-7472-802 Mã bộ phận riêng lẻ: 275-1016-001	52
Bế tắc 1,50"	Bộ phận này được đựng trong Túi chờ: 276-7472-802 Mã bộ phận riêng lẻ: 275-1017-001	2
Bế tắc 2,00"	Bộ phận này được đựng trong Túi chờ: 276-7472-802 Mã bộ phận riêng lẻ: 275-1018-001	34

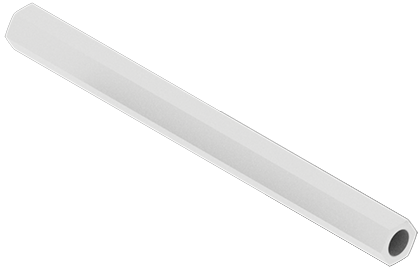

Bế tắc 3,00"	Bộ phận này được đựng trong Túi chờ: 276-7472-802 Mã bộ phận riêng lẻ: 275-1020-001	28
Bế tắc 6,00"	Bộ phận này được đựng trong Túi chờ: 276-7472-802 Mã bộ phận riêng lẻ: 275-1023-001	4

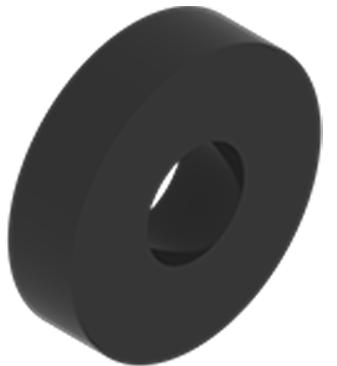

Miếng đệm 0,125”	Bộ phận này có nhiều loại: 276-6340 Mã bộ phận riêng lẻ: 276-5912-001	30	Gồm 3 gói đa dạng	Gợi ý hữu ích: Sử dụng thêm túi zip khi mở hộp cùng với băng dính và bút đánh dấu để phân tách các miếng đệm theo kích cỡ trong từng túi để dễ dàng lấy ra khi xây dựng. Đặt kích thước của miếng đệm và số bộ phận riêng lẻ ở bên ngoài mỗi túi. Sử dụng Thước đo chi tiết kim loại VEX V5 từ rulers.vex.comđể dễ dàng phân biệt và nhận dạng các kích thước miếng đệm khác nhau.

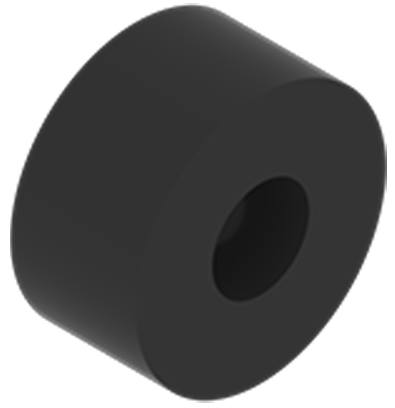

Miếng đệm 0,25”	Bộ phận này có nhiều loại: 276-6340 Mã bộ phận riêng lẻ: 276-5913-001	30

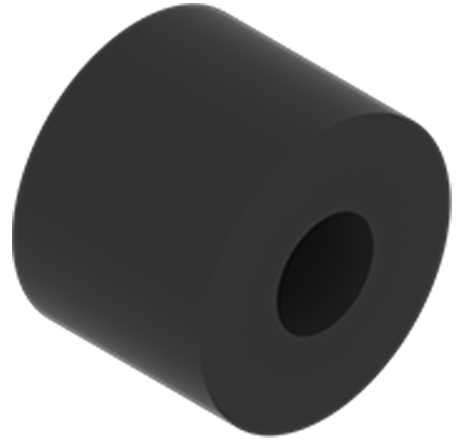

Miếng đệm 0,375”	Bộ phận này có nhiều loại: 276-6340 Mã bộ phận riêng lẻ: 276-5914-001	30
Miếng đệm 0,50”	Bộ phận này có nhiều loại: 276-6340 Mã bộ phận riêng lẻ: 276-5915-001	30
Chân kết nối 1x1	Bộ phận này có trong một gói: 276-7472-801 Mã bộ phận riêng lẻ: 228-3616-060	4	Có trong 1 gói
Chùm góc phải 2x3	Bộ phận này đi kèm trong một gói: 276-7472-801 Mã bộ phận riêng lẻ: 228-3616-145	2
Đầu nối góc đôi rộng 2x, 2x2	Bộ phận này đi kèm trong một gói: 276-7472-801 Mã bộ phận riêng lẻ: 228-3201-220	1
Trượt tuyến tính	Bộ phận này đi kèm trong một gói: 276-7472-801 Mã bộ phận riêng lẻ: 228-3616-217	1
Chùm khóa trung tâm 1x3	Bộ phận này đi kèm trong một gói: 276-7472-801 Mã bộ phận riêng lẻ: 228-3201-1141	2
Cổ trục truyền động sao	Bộ phận này đi kèm trong túi: 276-6650-806 Mã bộ phận riêng lẻ: 276-6103-000	96	Có 1 túi 96 cái	Gợi ý hữu ích: Khi đổ các miếng vào khay, hãy cất chúng vào túi zip. Sau này bạn có thể sử dụng những thứ này để sắp xếp các bộ phận được đựng trong nhiều loại túi khác nhau.
Trục truyền động 1” hoặc 2x	Bộ phận này có nhiều loại: 228-6871-800 Mã bộ phận riêng lẻ: 288-2500-117	20	Gồm 5 gói đa dạng	Gợi ý hữu ích: Sử dụng thêm túi zip khi mở hộp cùng với băng dính và bút đánh dấu để phân tách các miếng đệm theo kích cỡ trong từng túi để dễ dàng lấy ra khi xây dựng. Đặt kích thước của miếng đệm và số bộ phận riêng lẻ ở bên ngoài mỗi túi. Sử dụng Thước đo chi tiết kim loại VEX V5 từ rulers.vex.com để dễ dàng phân biệt và nhận dạng các kích thước trục khác nhau.

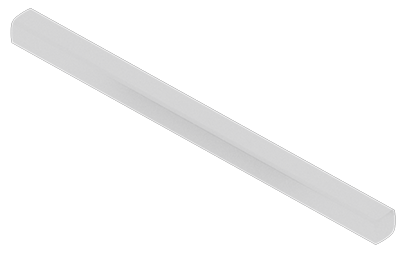

Trục truyền động 2” hoặc 4x	Bộ phận này có nhiều loại: 228-6871-800 Mã bộ phận riêng lẻ: 288-2500-120	30

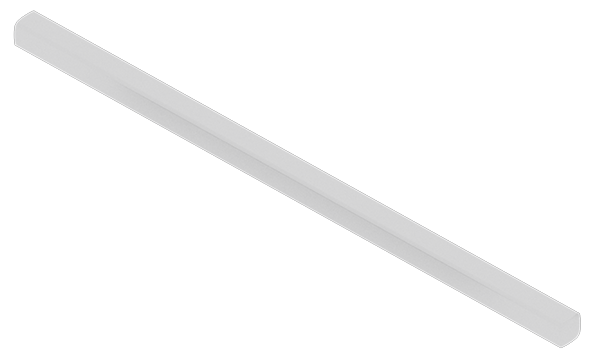

Trục truyền động 3” hoặc 6x	Bộ phận này có nhiều loại: 228-6871-800 Mã bộ phận riêng lẻ: 288-2500-122	20
Trục truyền động 4” hoặc 8x	Bộ phận này có nhiều loại: 228-6871-800 Mã bộ phận riêng lẻ: 288-2500-124	10
Tay quay bánh răng vuốt	Bộ phận này đi kèm trong một gói: 276-7472-801 Mã bộ phận riêng lẻ: 276-6010-003	3	Có 1 gói đa dạng
Bánh xích cường độ cao 6T Lưu ý: Phần này hiện đang được chuyển từ màu xanh sang màu đỏ.	Bộ phận này đi kèm trong một gói: 276-3876 Mã bộ phận riêng lẻ: 276-2252-003	8	Có trong 1 gói
Bánh răng kim loại	Bộ phận này có ba gói 276-3880 276-3881 276-3876 Mã bộ phận riêng lẻ: 276-2250-005	84	Có trong 4 bộ nhông xích cường độ cao 30 răng. Có trong 1 bộ nhông xích cường độ cao 6 răng. Chúng cũng sẽ có trong hai bộ dụng cụ chèn trục cường độ cao.
Chèn bánh răng cường độ cao	Bộ phận này có ba gói: 276-3880 276-3881 276-3876 Mã bộ phận riêng lẻ: 276-2250-006	84
Chèn bánh răng 12T HS	Bộ phận này có nhiều loại: 276-6009-808 Mã bộ phận riêng lẻ: 276-2250-007	1	Tặng kèm 1 túi miếng bổ sung
Bánh răng cường độ cao 12T có lỗ khoan ¼”	Bộ phận này có nhiều loại: 276-6009-808 Mã bộ phận riêng lẻ: 276-2250-008	1	Tặng kèm 1 túi miếng bổ sung
Bánh răng kim loại 12T	6010-011	12	Đi kèm trong 1 túi 12 cái (có nhãn 276-7368)

Khi tất cả các bộ phận của Workcell Kit đã được đặt vào khay Storage Bin 1, khay sẽ có dạng như hình này (chọn hình để phóng to).

Sơ đồ nhìn từ trên xuống của Khay đựng đồ số 1, với mỗi phần được đánh dấu và liệt kê các bộ phận đi kèm. Khay này có tổng cộng 13 ngăn.

Thùng lưu trữ 1: Cơ sở

Phần	Số bộ phận	Số lượng	Ghi chú túi
Tấm đế 15x30	276-1341	3	Chúng có ba hộp gồm hai Tấm đế. Bạn sẽ cần mở một trong các hộp này trong khi sắp xếp thùng lưu trữ của mình để tạo hai bộ ba.
Bộ nạp đĩa - Dưới cùng	Bộ phận này có trong gói này: 276-7720 Mã bộ phận riêng lẻ: 276-7720-001	1	Có trong 1 túi
Bộ nạp đĩa - Trên cùng	Bộ phận này có trong gói này: 276-7720 Mã bộ phận riêng lẻ: 276-7720-002	1	Có trong 1 túi
Thanh tay	Bộ phận này có trong gói này: 276-7151 Mã bộ phận riêng lẻ: 276-7151-500	2	Có trong 1 túi
Thanh tay 2	Bộ phận này có trong gói này: 276-7151 Mã bộ phận riêng lẻ: 276-7151-501	1
Tấm chuyển cánh tay	Bộ phận này có trong gói này: 276-7151 Mã bộ phận riêng lẻ: 276-7151-600	1
Khớp tay 3	Bộ phận này có trong gói này: 276-7151 Mã bộ phận riêng lẻ: 276-7151-006	1
Jig làm chủ cánh tay	Bộ phận này có trong gói này: 276-7151 Mã bộ phận riêng lẻ: 276-7151-011	1
Khớp tay 1 - Trái	Bộ phận này có trong gói này: 276-7151 Mã bộ phận riêng lẻ: 276-7151-100	1
Khớp tay 1 - Phải	Bộ phận này có trong gói này: 276-7151 Mã bộ phận riêng lẻ: 276-7151-200	1
Khớp tay 2	Bộ phận này có trong gói này: 276-7151 Mã bộ phận riêng lẻ: 276-7151-300	1
Khớp tay 4	Bộ phận này có trong gói này: 276-7151 Mã bộ phận riêng lẻ: 276-7151-400	1
Bộ vòng bi bàn xoay	Bộ phận này có trong gói này: 276-5652 Mã bộ phận riêng lẻ: 276-5652-000	1	Có trong 1 túi
Bộ vòng bi bàn xoay	Bộ phận này có trong gói này: 276-5652 Mã bộ phận riêng lẻ: 276-5652-004	1
Bộ vòng bi bàn xoay	Bộ phận này có trong gói này: 276-5652 Mã bộ phận riêng lẻ: 276-5652-007	1
Bề mặt xóa khô	276-7157-006	1	Bề mặt xóa khô này có thể dễ dàng hòa vào thành hộp vì nó trong suốt. Hãy đảm bảo rằng bạn để ý đến nó ở các cạnh của hộp hoặc dọc theo đáy hộp.
Robot lắp ráp não	276-7152-002	1	Có 1 túi 1 cái
Giá đỡ băng tải đầu vào đầu ra	276-7153-001	8	Có 1 túi 8 cái
Gusset góc đôi	276-2578-001	8	Có 1 túi 8 cái
Xích băng tải cường độ cao	276-7141	6 dây chuyền	Đi kèm trong nhiều túi gồm 6 dây chuyền. Chỉ cần một túi cho Thùng 1. Các túi còn lại sẽ được cho vào Thùng 3.
Thanh thép 1x25	275-1141-001	8	Có 1 túi 8 cái
Nhông xích cường độ cao 30T Lưu ý: Bộ phận này hiện đang chuyển từ màu xanh lá cây sang màu đỏ.	Bộ phận này đi kèm trong một gói: 276-3880 Mã bộ phận riêng lẻ: 276-2252-007	4	Được đóng gói trong bộ nhông xích cường độ cao 30 răng. Chỉ cần một bộ này cho Thùng 1. Các bộ còn lại sẽ được cho vào Thùng 3.
Bộ liên kết đính kèm chuỗi cường độ cao	276-7578	6 liên kết	Đi kèm trong nhiều túi gồm 6 liên kết. Chỉ cần một túi cho Thùng 1. Các túi còn lại sẽ được cho vào Thùng 3.
