Sử dụng Ghim, Giá đỡ và Đầu nối VEX GO

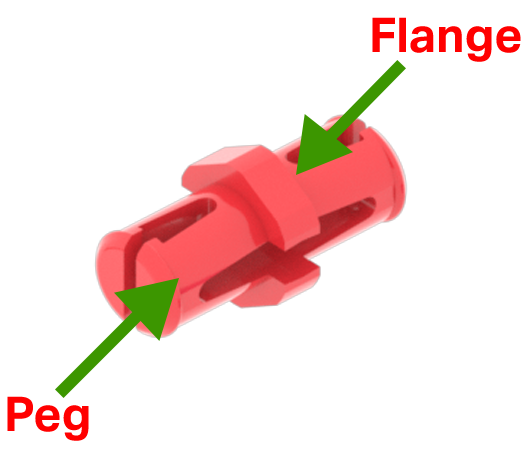

Chân màu đỏ là đầu nối được sử dụng phổ biến nhất cho hệ thống VEX GO. Các chốt này có hai chốt tròn cách nhau bằng mặt bích.

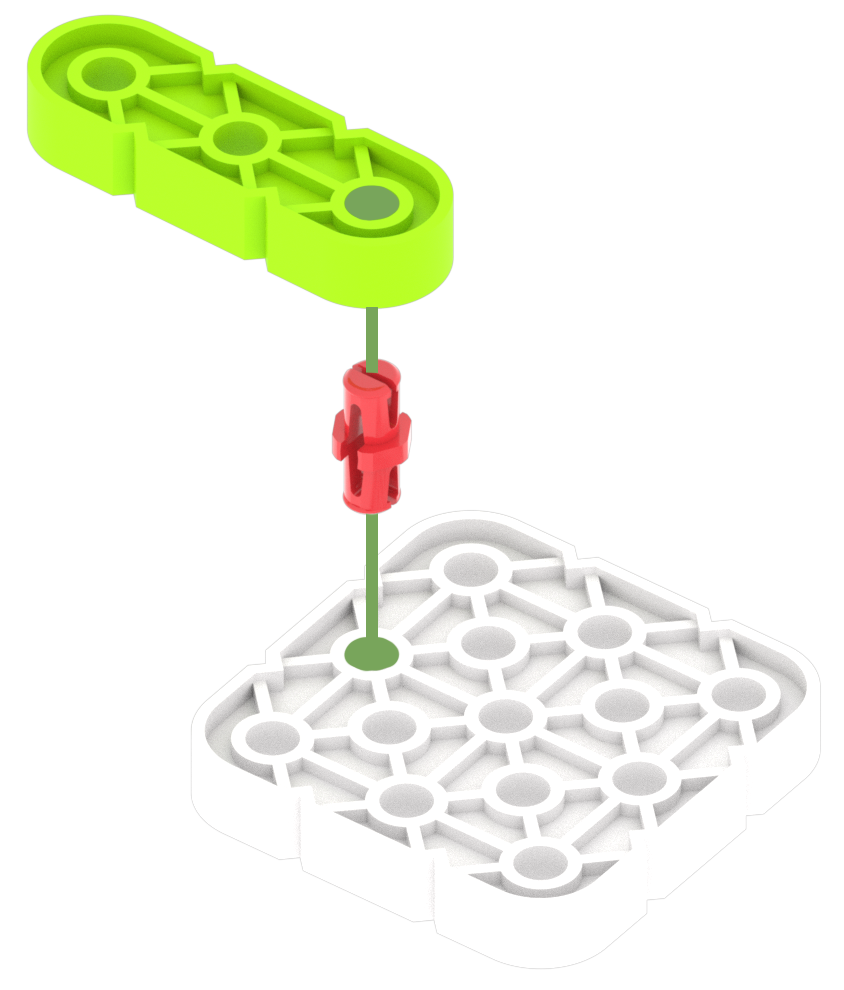

Ghim màu đỏ cho phép kết nối hai bộ phận bất kỳ có lỗ tròn với nhau, chẳng hạn như Tia xanh với Tấm trắng.

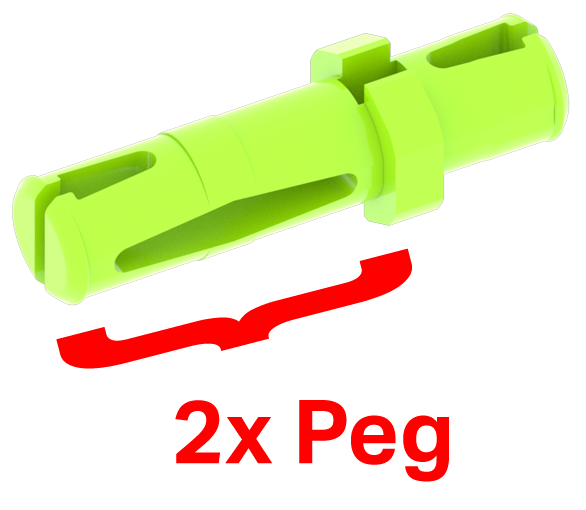

Ghim màu xanh lá cây rất giống với Ghim màu đỏ. Tuy nhiên, một mặt của Ghim màu xanh lá cây có một chốt dài hơn hai lần so với Ghim màu đỏ.

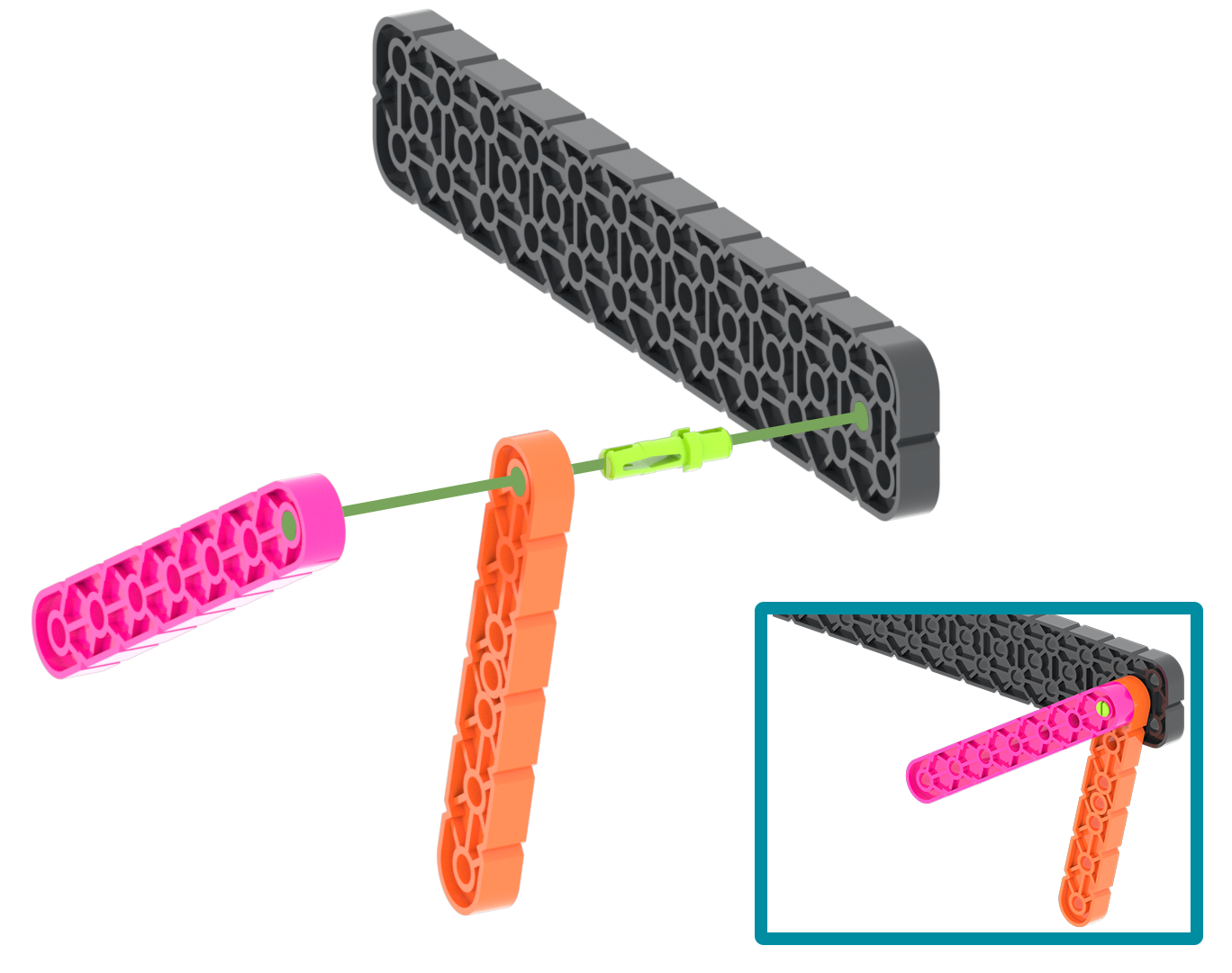

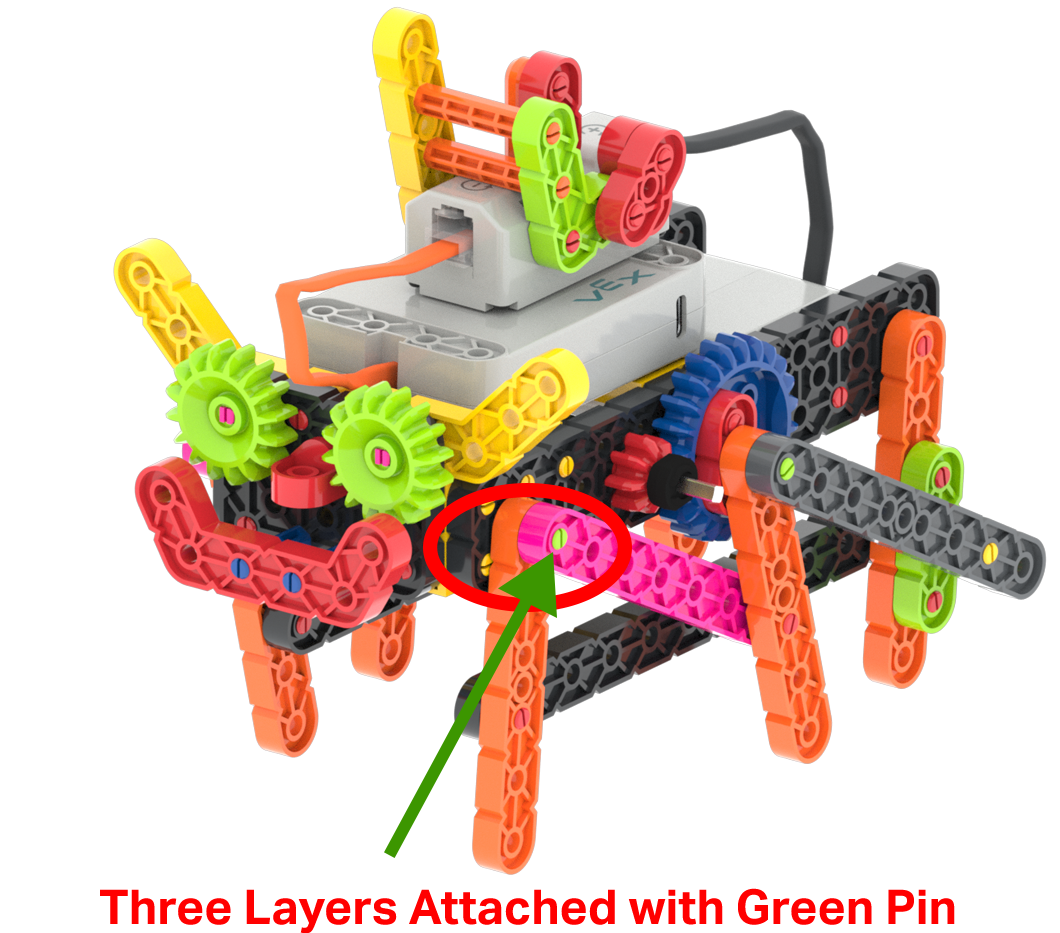

Chốt dài hơn cho phép kết nối hai cấp độ của các bộ phận bằng nhựa ở một bên của Chốt Xanh và một độ dày của bộ phận nhựa ở bên kia. Ví dụ: một mặt của Ghim xanh có thể được lắp vào Tia lớn màu đen. Một chùm tia màu cam có thể được lắp vào phía bên kia của chốt. Sau đó, Tia Hồng có thể được chèn lên trên Tia Cam.

Điều này sẽ cho phép gắn cả ba lớp bộ phận lại với nhau.

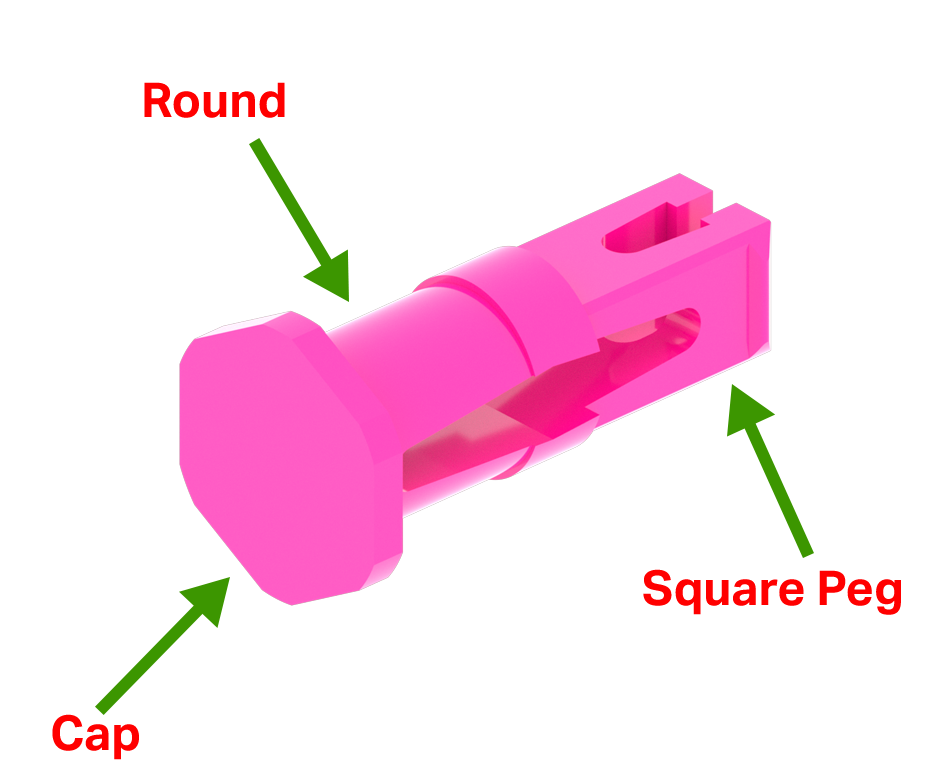

Pink Pin có một số tính năng đặc biệt. Nó có nắp để giữ cho nó không trượt qua lỗ tròn. Nó có một phần tròn cho phép nó được lắp vào một lỗ tròn và nó có một chốt hình vuông cho phép nó được lắp vào một lỗ vuông.

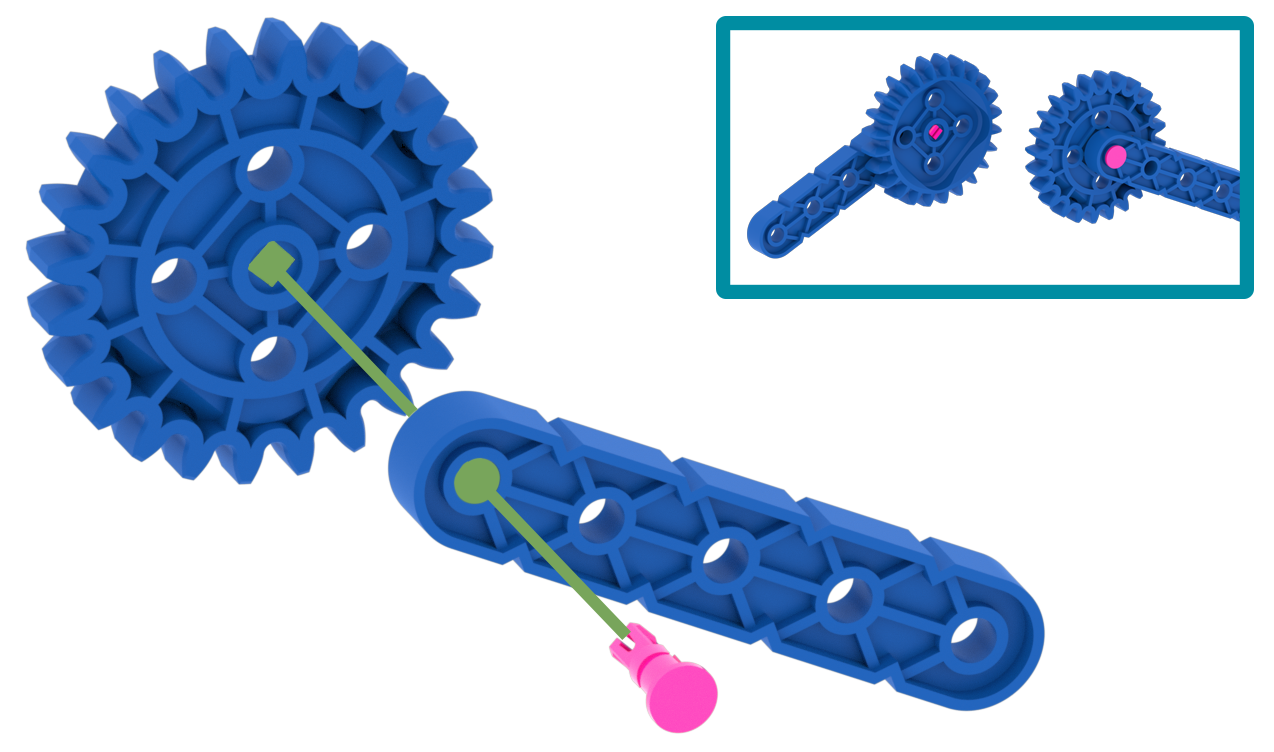

Ví dụ: Ghim màu hồng có thể được lắp qua Tia xanh và nắp của nó sẽ ngăn không cho nó xuyên qua. Diện tích hình tròn của Ghim Hồng vừa với lỗ của Chùm tia xanh và chốt vuông có thể vừa với lỗ vuông của Bánh răng xanh cho phép bánh răng quay tự do.

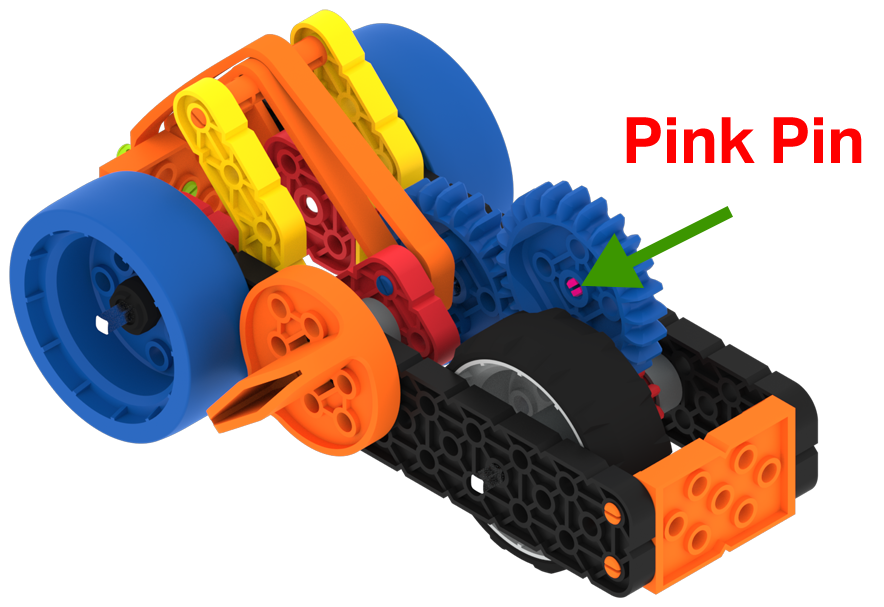

Trong dự án Siêu xe, Chốt Hồng cho phép Bánh răng Xanh quay tự do và truyền năng lượng từ Dây Cao su sang Bánh xe Xám.

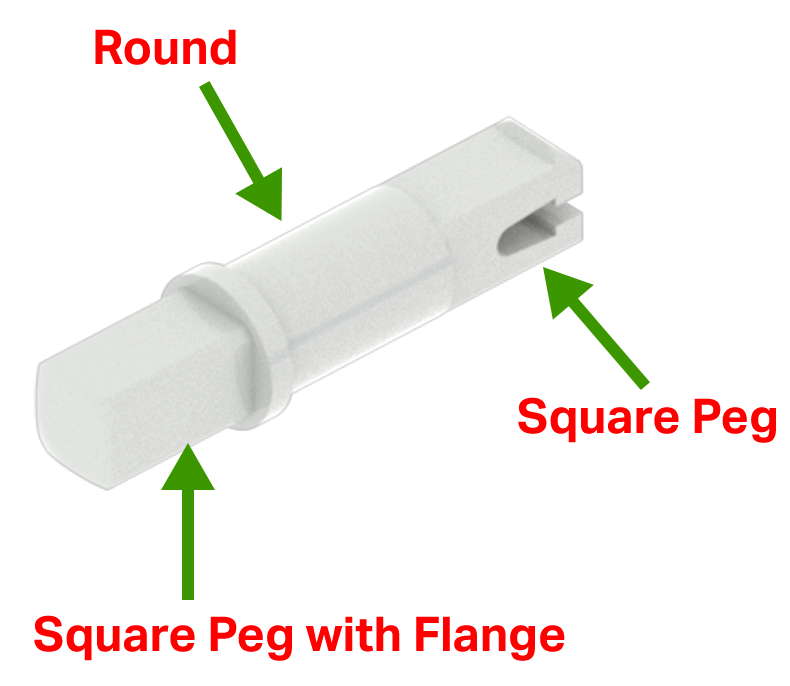

Ghim màu xám có một chốt hình vuông có mặt bích, sau đó là phần tròn và một chốt hình vuông.

Các tính năng của Ghim màu xám cho phép nó được lắp vào Động cơ hoặc Núm để buộc chốt quay. Chốt Xám có thể đi qua một lỗ tròn trên một bộ phận rồi đi vào lỗ vuông của bộ phận khác.

Ví dụ: chốt vuông của Ghim màu xám có mặt bích có thể được lắp vào Động cơ sau đó thông qua Chùm lớn màu đen. Ở phía bên kia của Black Large Beam, một Bánh răng Đỏ có thể được lắp vào chốt hình vuông của Ghim Xám. Điều này sẽ cho phép động cơ quay Red Gear.

Khi xây dựng các dự án bằng hệ thống VEX GO đôi khi cần nhiều không gian hơn giữa các bộ phận. Bế tắc là những kết nối cho phép điều này xảy ra. Standoffs có một chốt tròn ở mỗi đầu và một phần ở giữa để tạo khoảng cách giữa các phần.

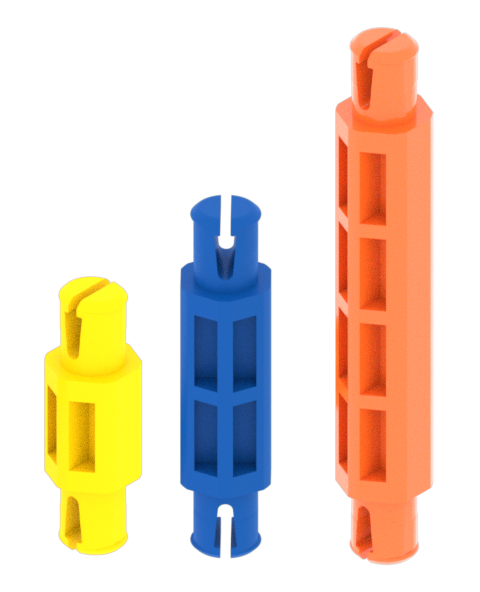

Có ba kích cỡ khác nhau của bế tắc. Bao gồm các:

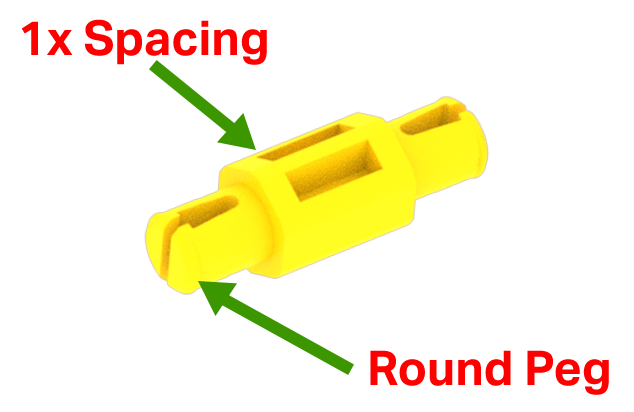

• Bế tắc màu vàng có khoảng cách bằng một độ dày của phần nhựa.
• Blue Standoff có khoảng cách bằng hai độ dày của các bộ phận bằng nhựa.
• Orange Standoff có khoảng cách bằng bốn độ dày của các bộ phận bằng nhựa.

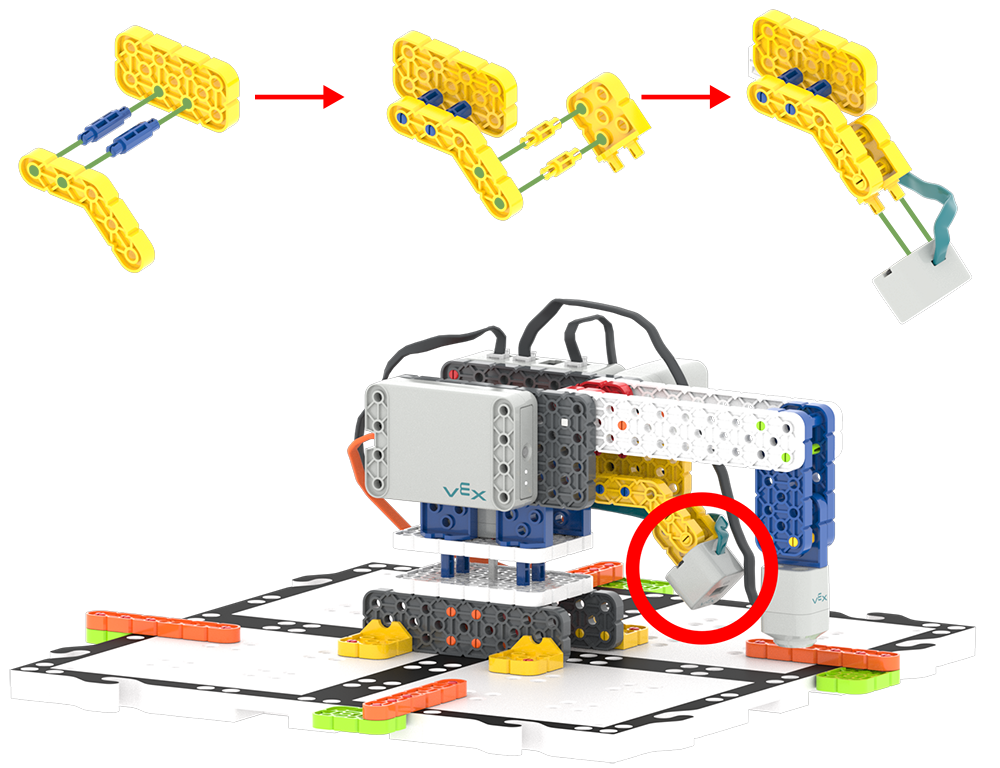

Khoảng cách giữa các phần có thể rất quan trọng đối với dự án của bạn. Ví dụ: bạn có thể sử dụng hai Điểm dừng màu vàng giữa Tia góc màu vàng và Đầu nối màu vàng. Điều này sẽ cho phép bạn gắn Cảm biến mắt để nó nằm ở giữa dự án Cánh tay robot của bạn.

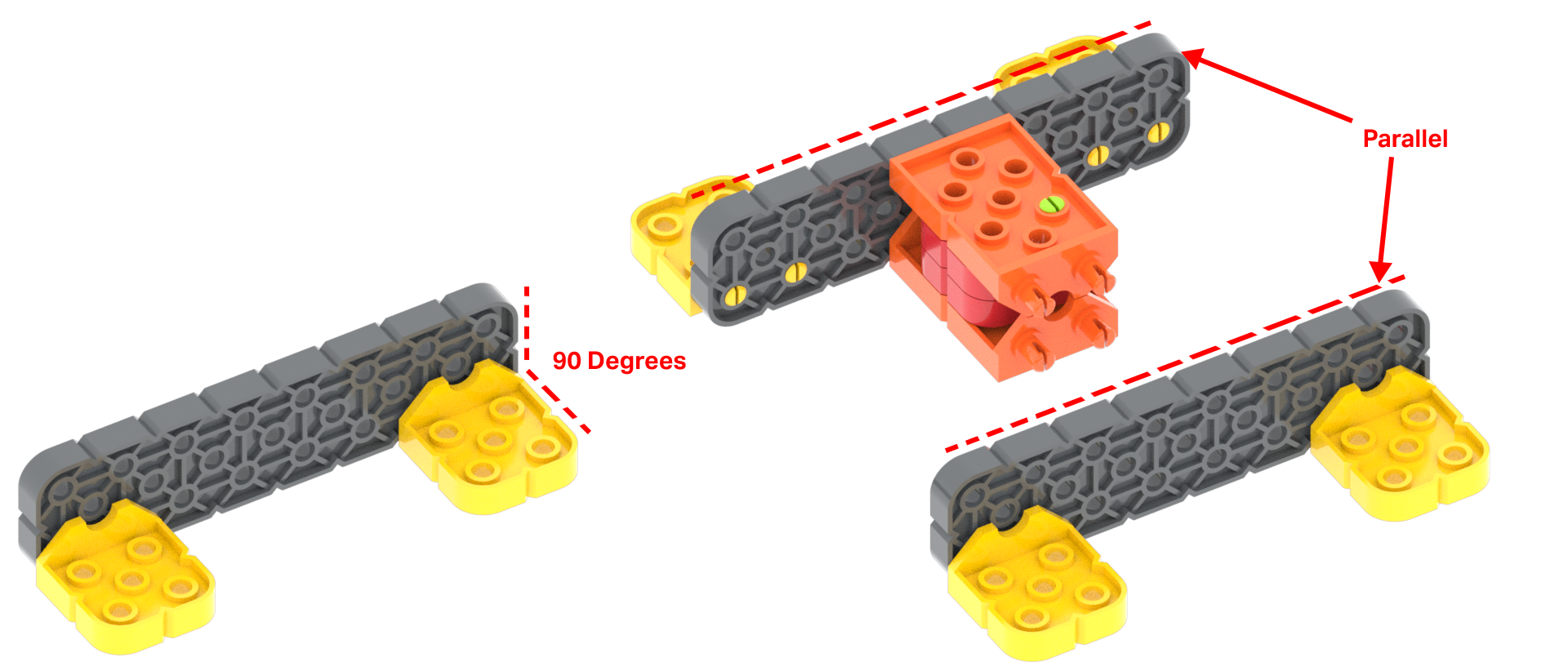

Đầu nối là bộ phận rất hữu ích. Chúng cho phép bạn kết nối hai phần lại với nhau. Các kết nối này có thể là kết nối 90 độ với nhau hoặc song song với nhau.

Đầu nối có lỗ tròn và chốt.

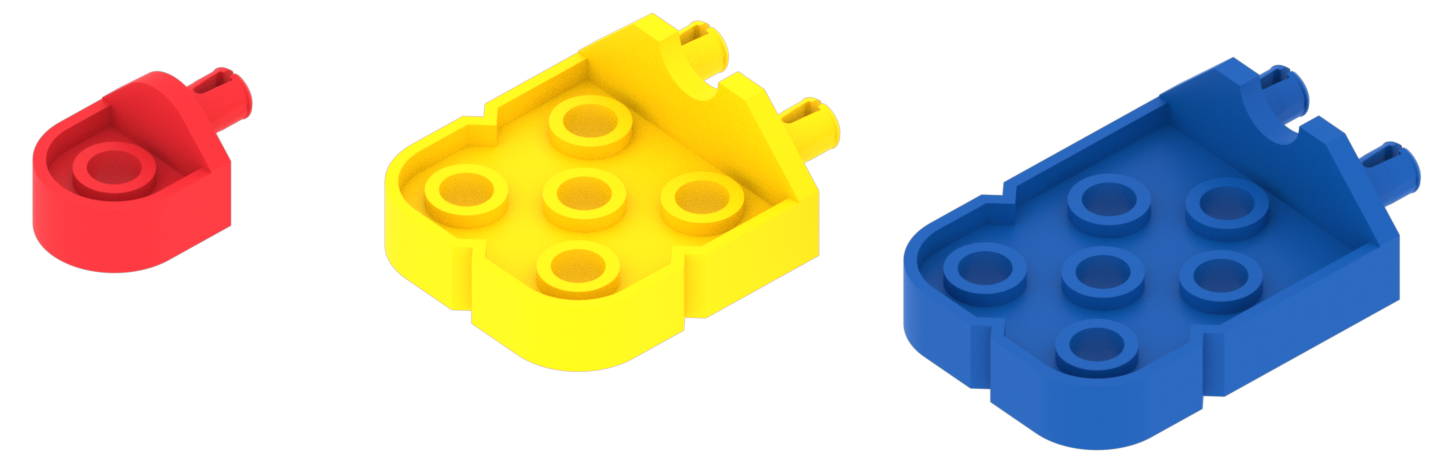

Đầu nối 90 độ có ba kích cỡ. Bao gồm các:

• Đầu nối màu đỏ có một chốt và một lỗ. Điều này cho phép các đầu nối này có thể xoay.

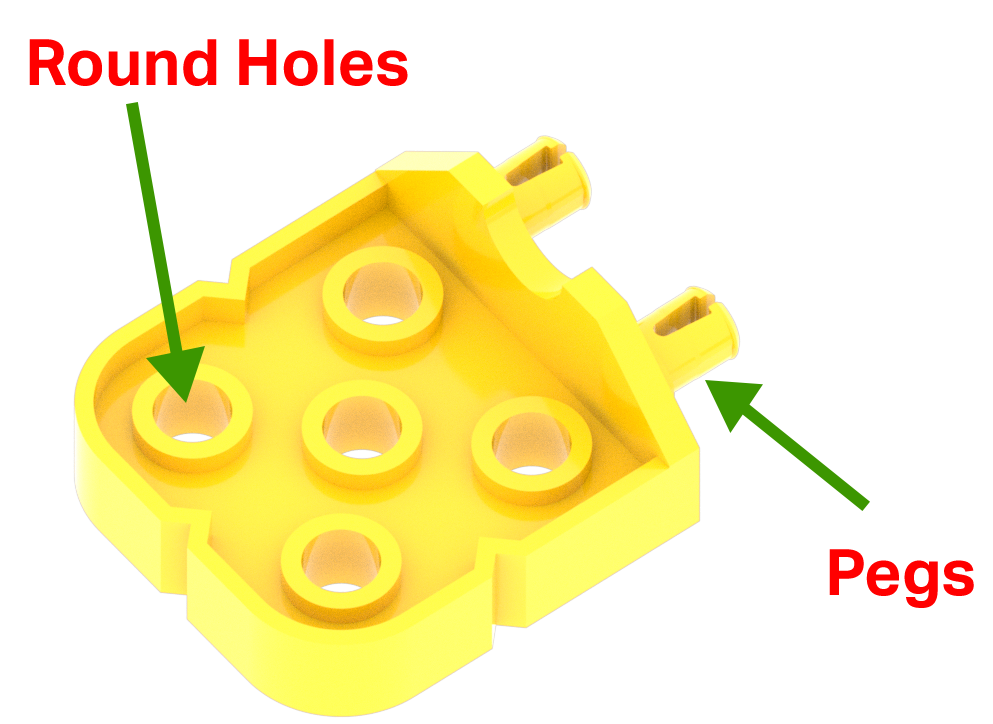

• Đầu nối màu vàng có năm lỗ và hai chốt.
• Đầu nối màu xanh có sáu lỗ và hai chốt. Đầu nối màu xanh dài hơn một lỗ so với Đầu nối màu vàng.

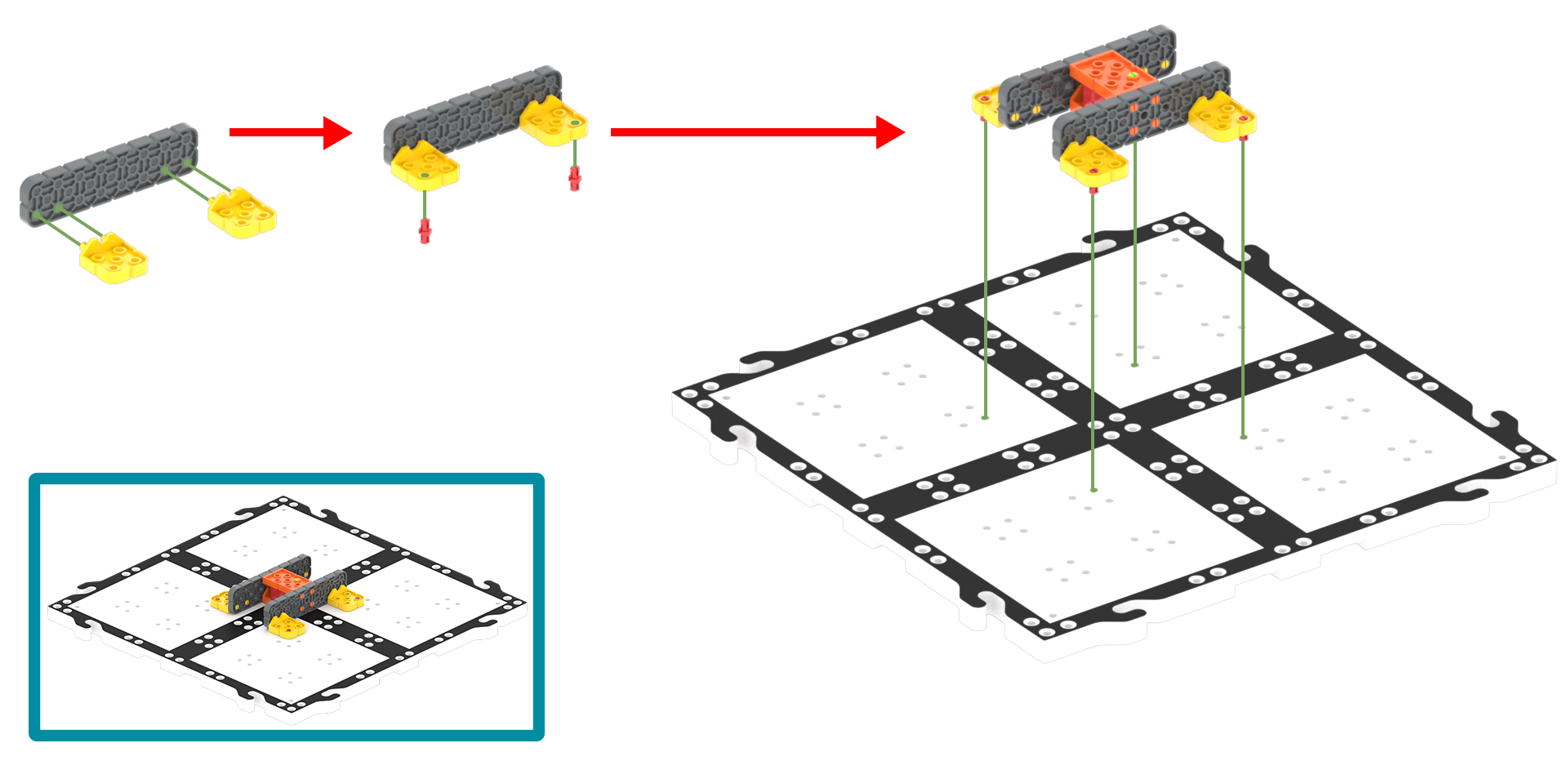

Kết nối các bộ phận với nhau theo góc 90 độ là tính năng rất quan trọng của hệ thống VEX GO. Ví dụ: hai Đầu nối màu vàng có thể được sử dụng để kết nối Tia lớn màu xám ở góc 90 độ với Ngói để làm chân đế cho dự án Cánh tay robot của bạn.

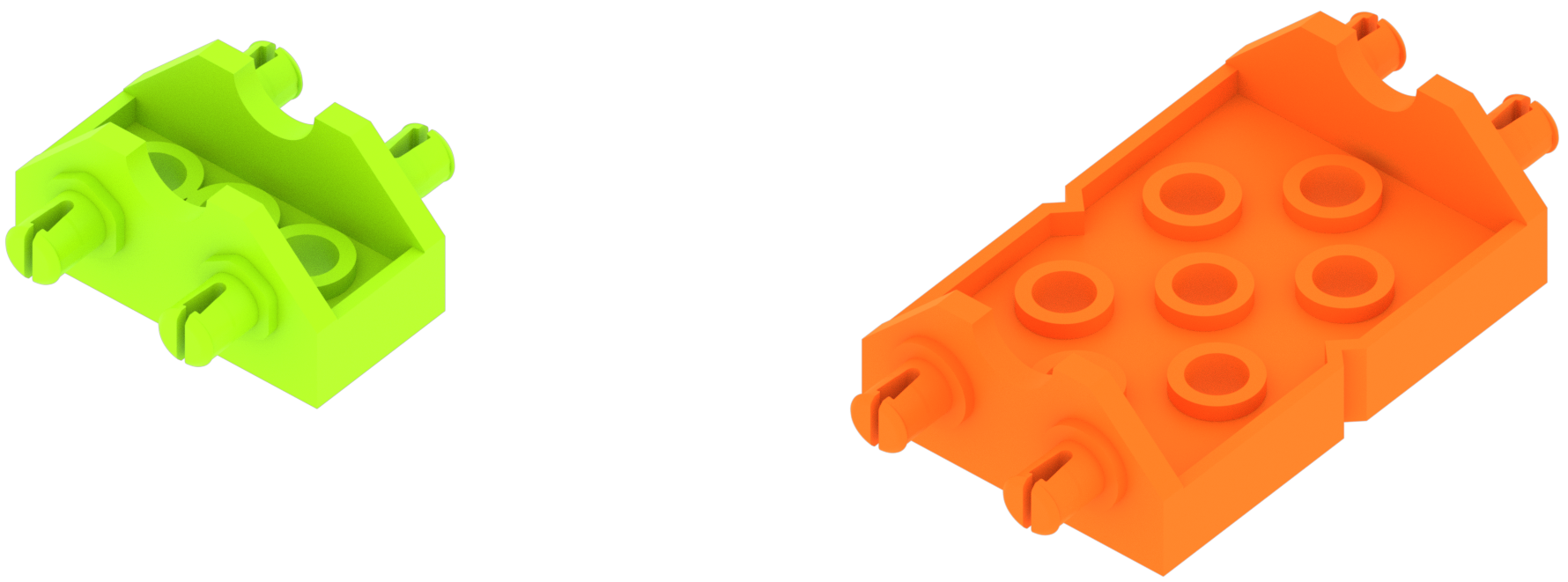

Đầu nối song song có hai kích cỡ. Bao gồm các:

• Đầu nối màu xanh lá cây có hai chốt ở mỗi bên và hai lỗ giữa các chốt.
• Đầu nối màu cam có hai chốt ở mỗi bên và bảy lỗ giữa các chốt.

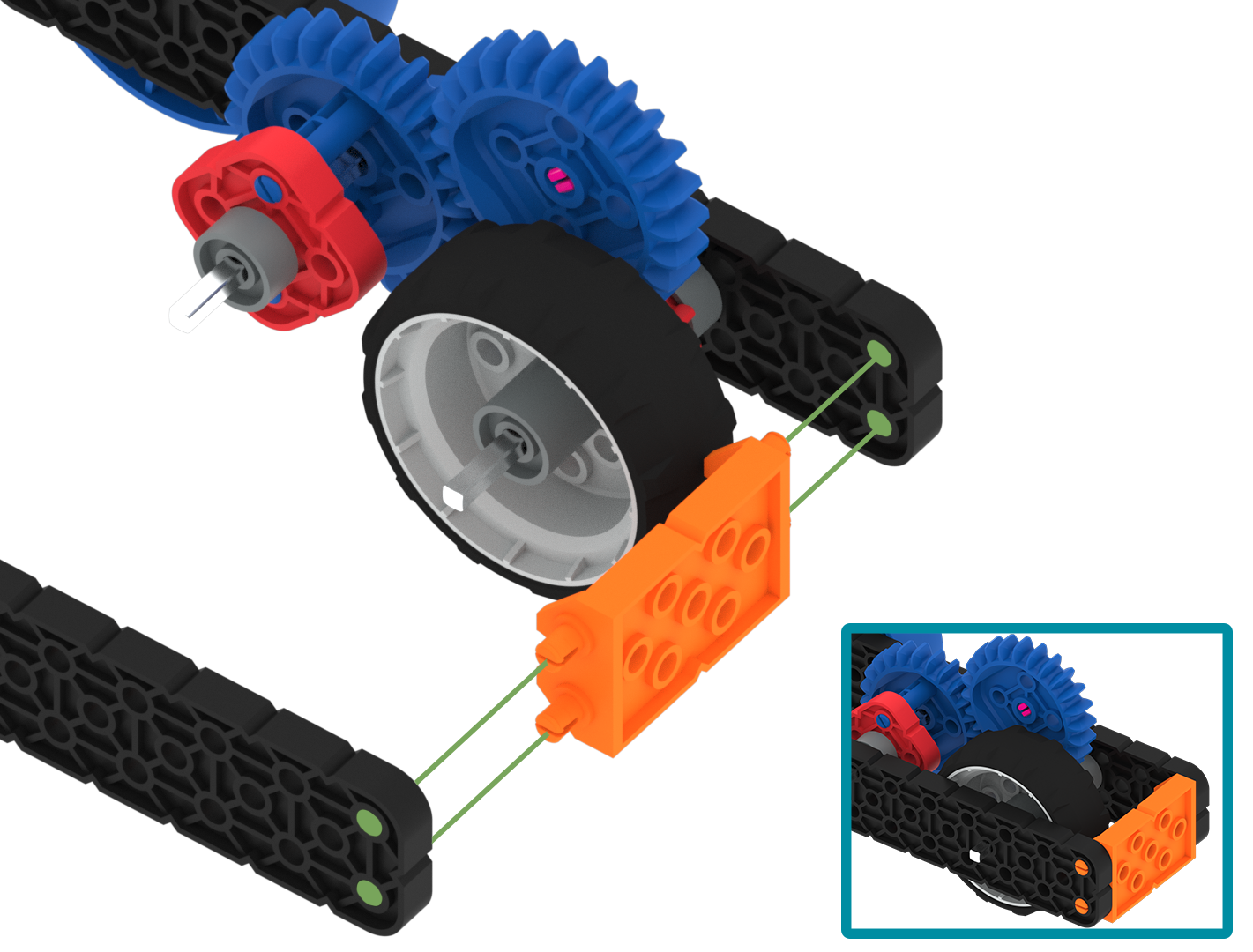

Các đầu nối song song có thể rất hữu ích khi xây dựng các dự án bằng hệ thống VEX GO. Ví dụ: bạn có thể tách hai Dầm lớn màu đen song song bằng Đầu nối màu cam khi xây dựng dự án Siêu xe của mình.

Việc tạo kết nối giữa các bộ phận bằng hệ thống VEX GO thật thú vị và dễ dàng bằng cách sử dụng các chốt, chốt và đầu nối. Chúng sẽ giúp bạn tạo ra sự kết nối vật lý giữa các bộ phận để biến trí tưởng tượng của bạn thành hiện thực.
