Cài đặt ăng-ten và Wi-Fi băng tần kép Intel cho VEX AI

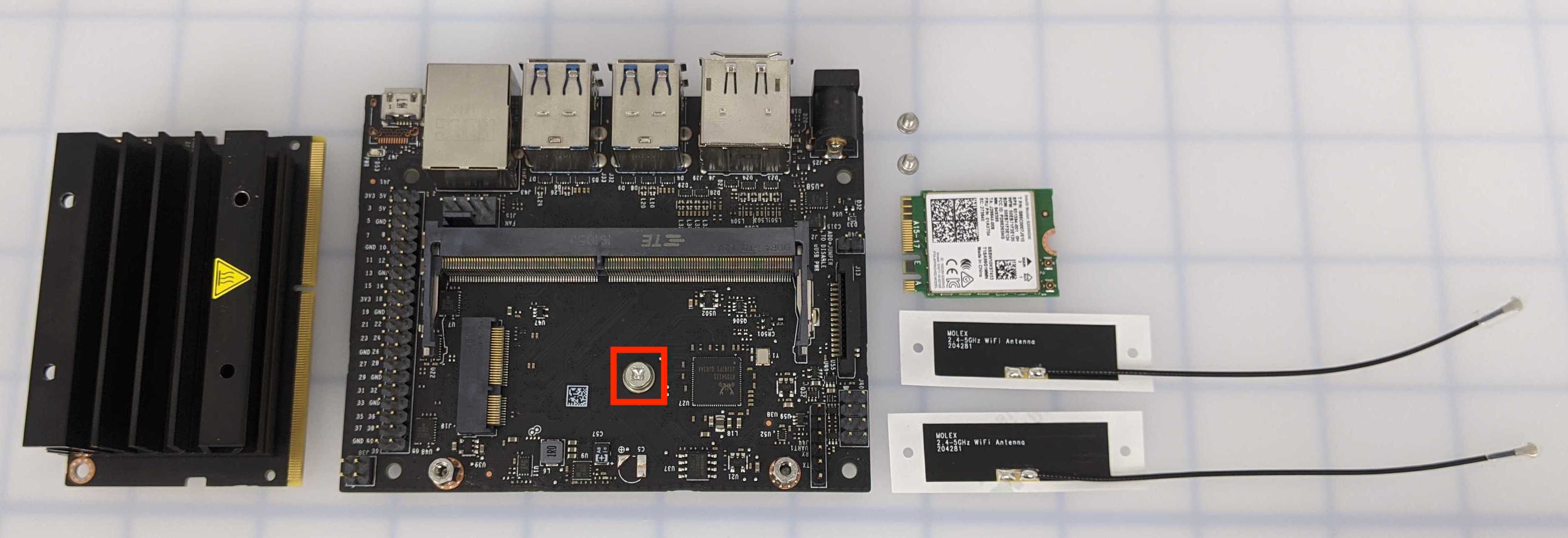

Các bộ phận cần thiết để lắp ráp như sau:

• Jetson
• Wi-Fi băng tần kép Intel
• 2x Anten

Rút phích cắm của quạt nếu nó được gắn vào Mô-đun Jetson Nano và tháo nó ra. Nếu quạt đã được tháo ra, hãy chuyển sang bước 2.

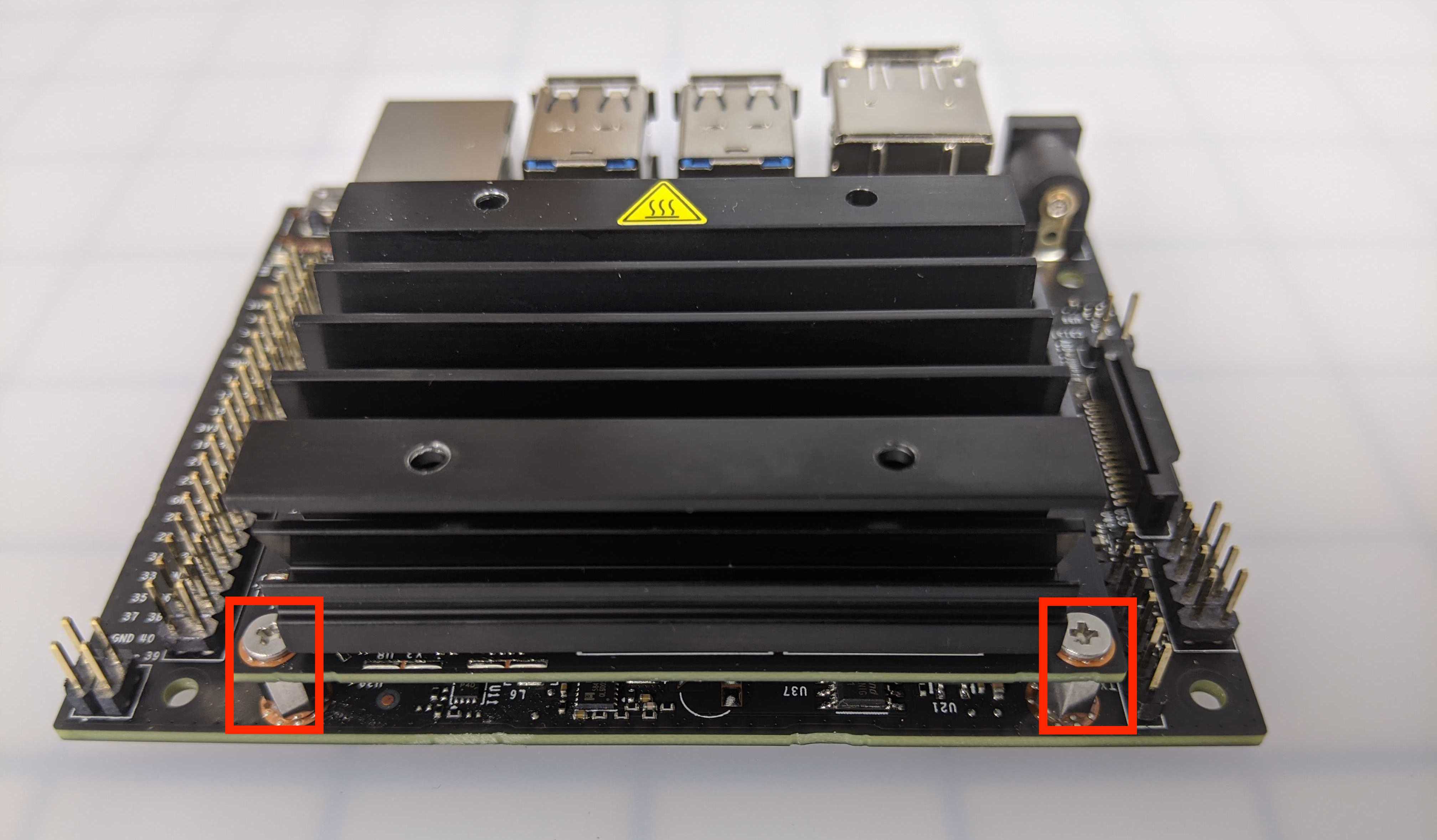

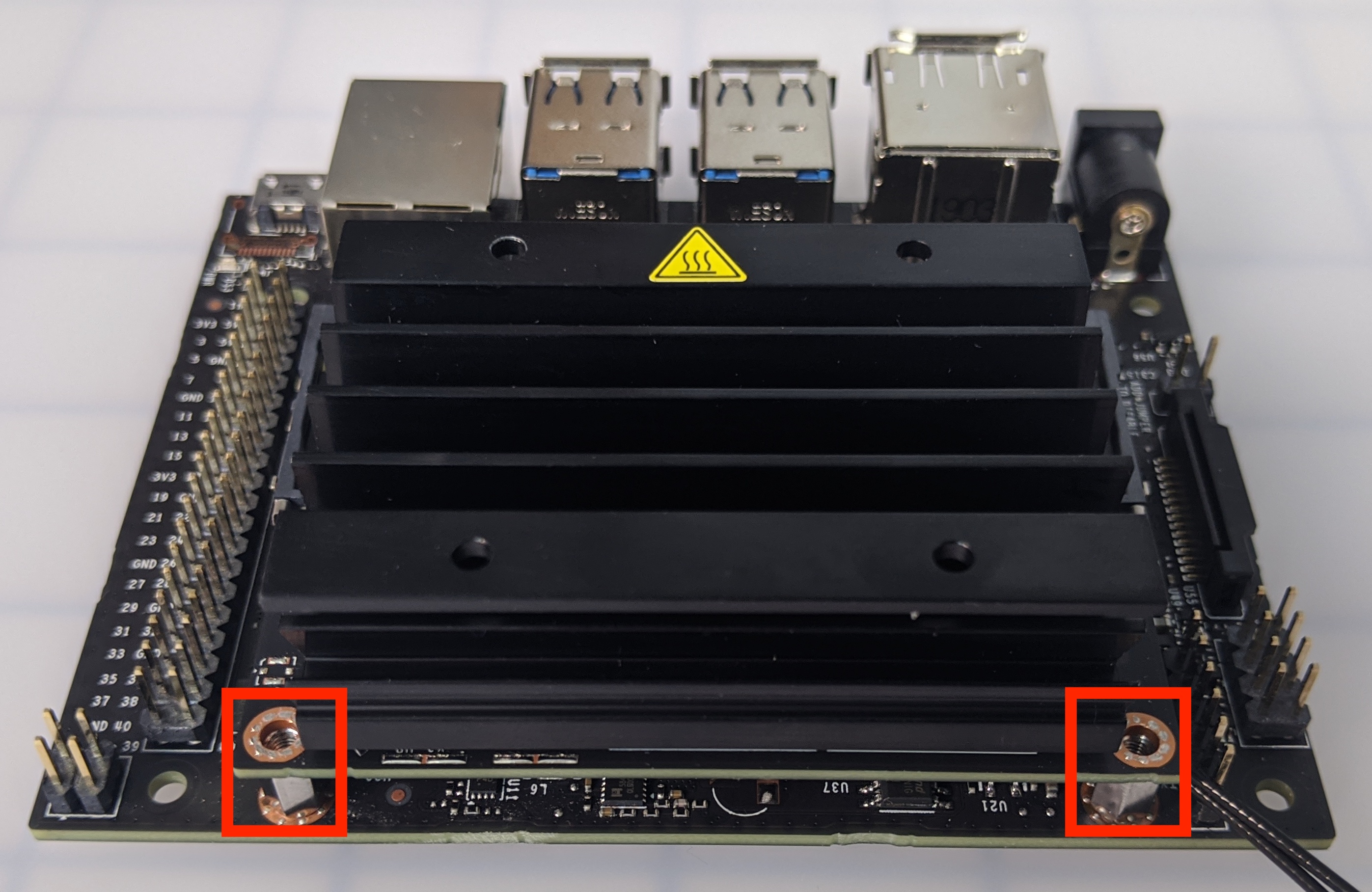

Tháo hai vít giữ Mô-đun Nano Jetson vào Bảng vận chuyển.

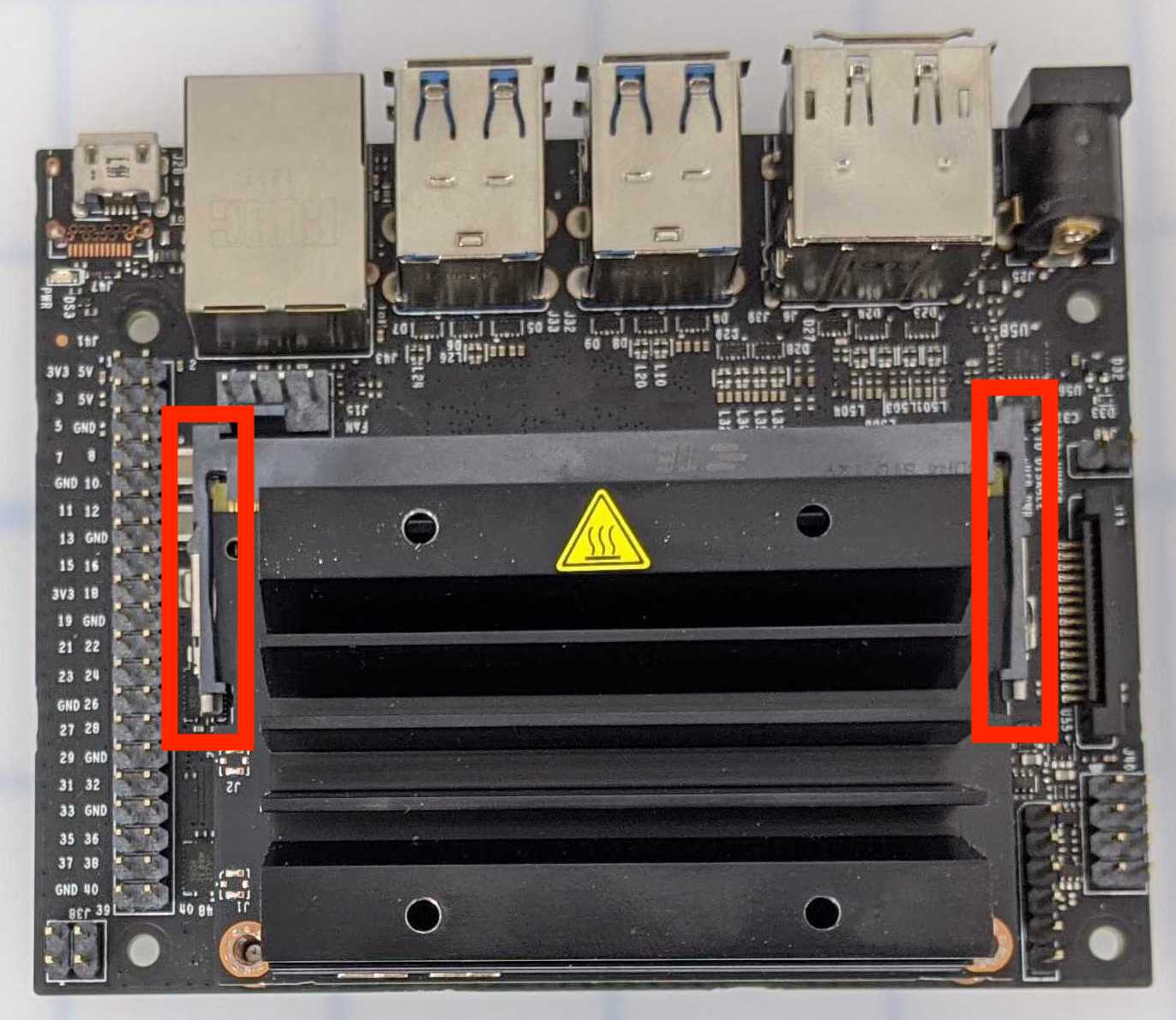

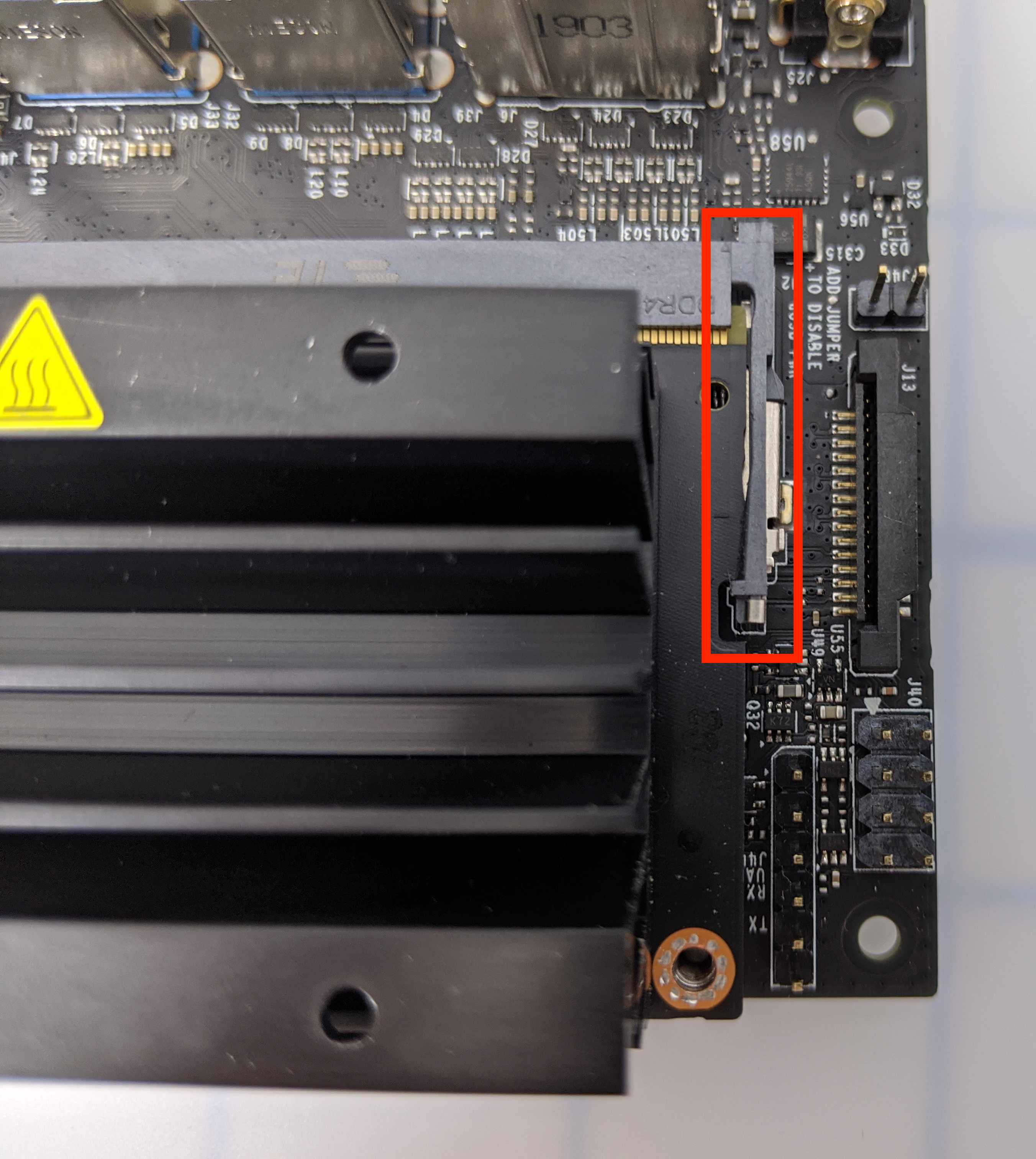

Sau khi tháo các vít, hãy mở hai tab giữ Mô-đun Nano Jetson vào Bảng vận chuyển. Thực hiện việc này bằng cách kéo nhẹ các tab theo chiều ngang ra khỏi Mô-đun Jetson Nano.

Có một tab ở mỗi bên của Mô-đun Jetson Nano.

Cẩn thận kéo thẳng Mô-đun Nano Jetson ra khỏi Bảng vận chuyển. Chú ý con vít ở giữa Carrier Board.

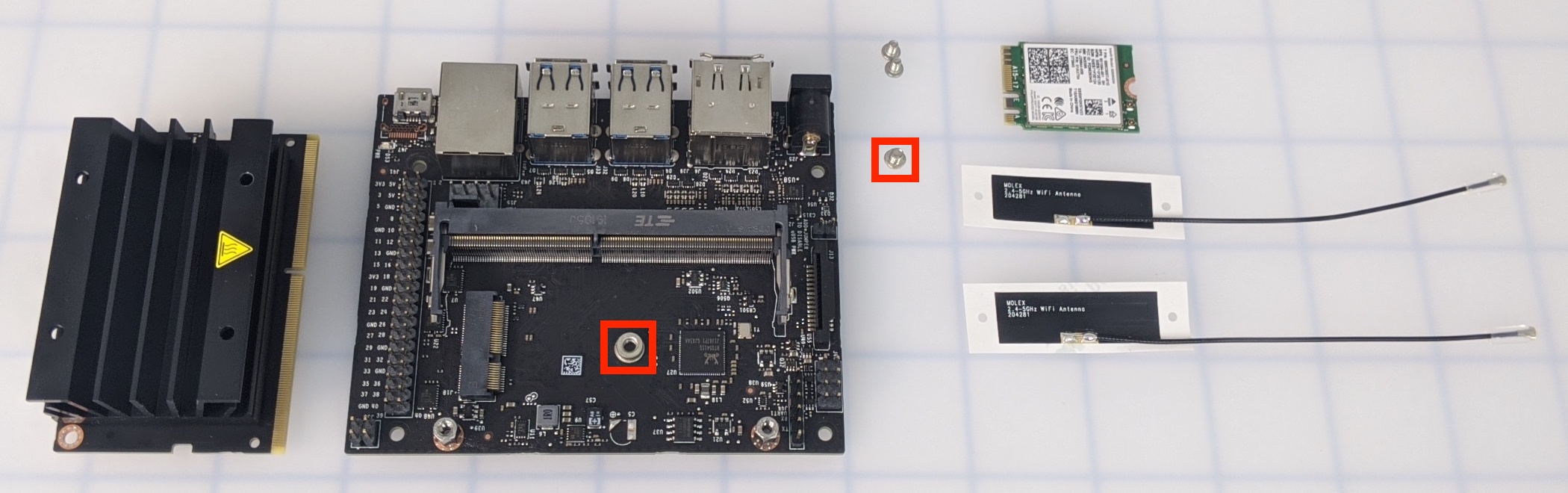

Tháo vít ở giữa Bảng vận chuyển.

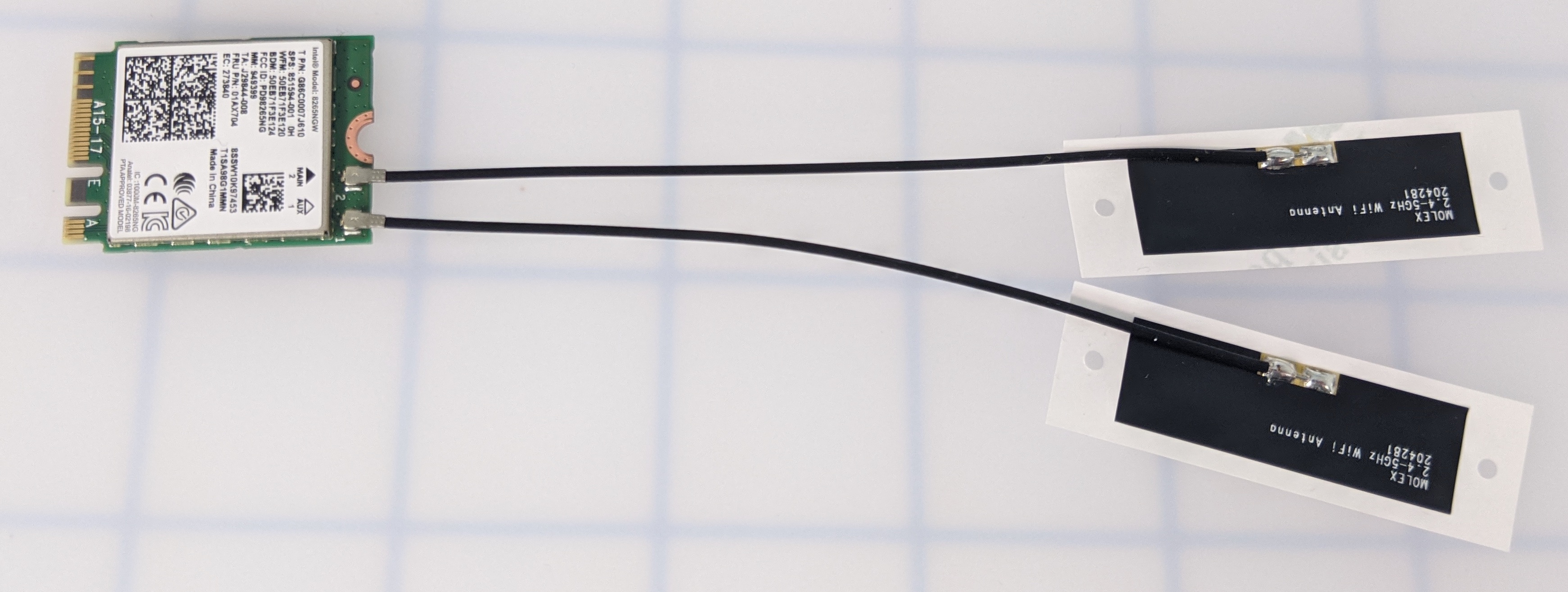

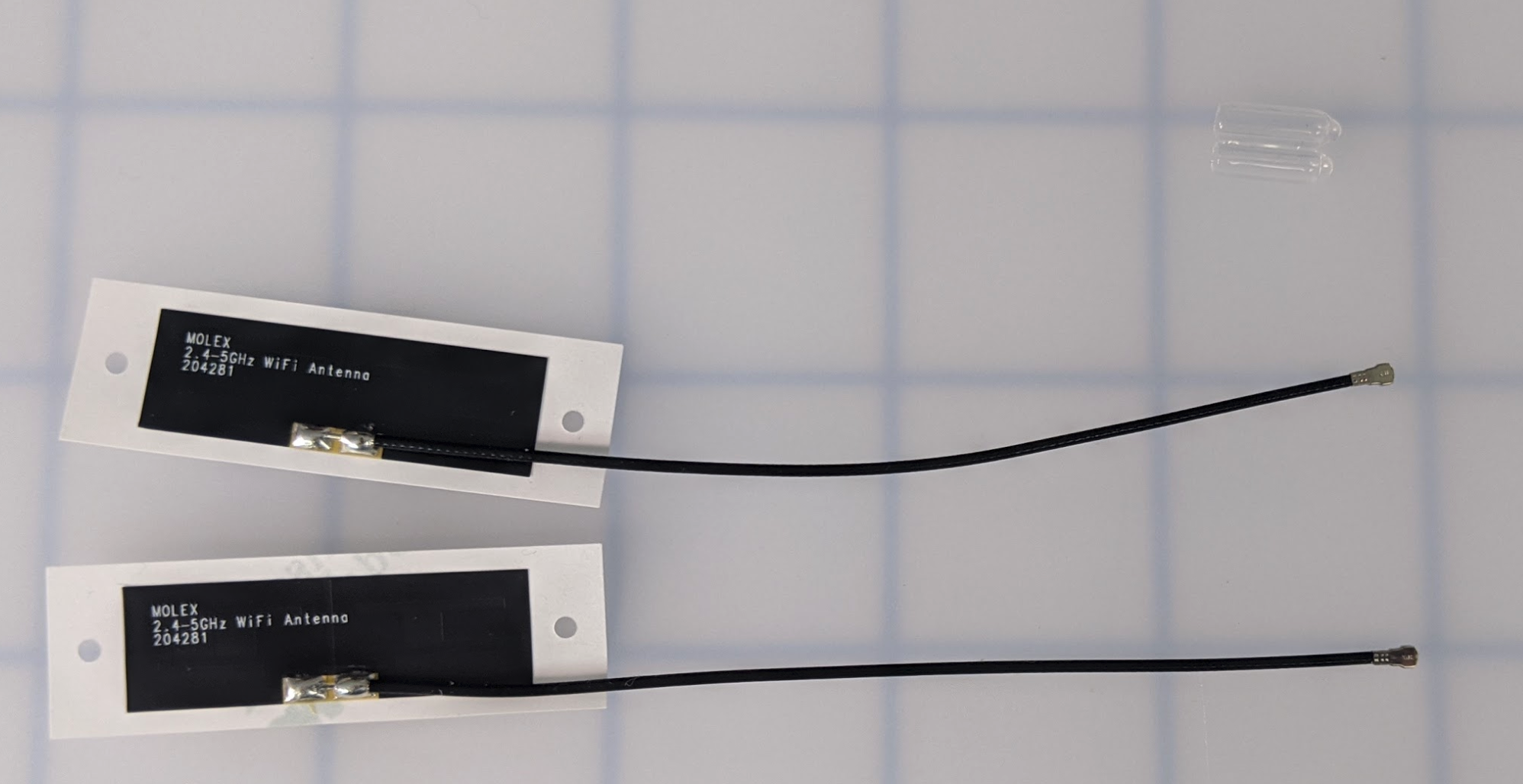

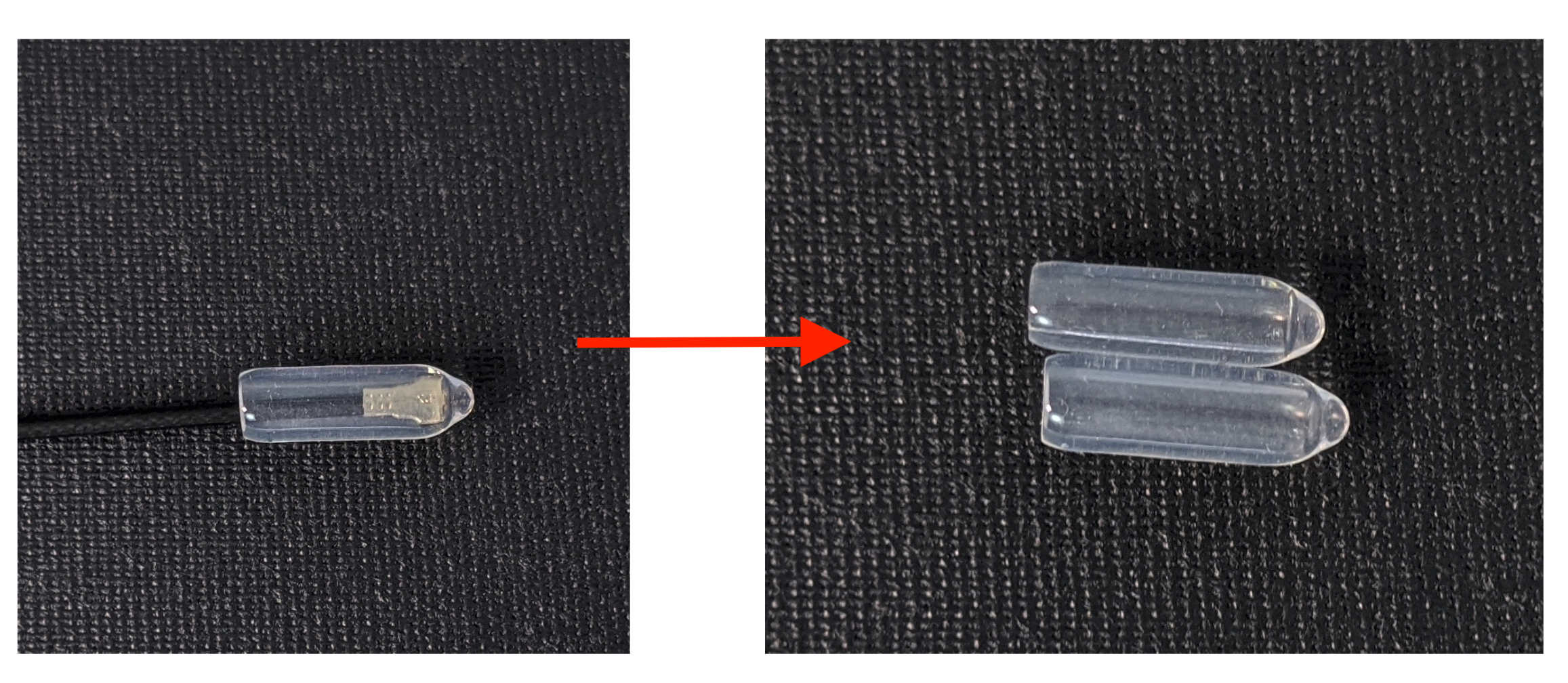

Tháo vỏ nhựa ra khỏi ăng-ten.

Đảm bảo lớp phủ nhựa được tháo ra khỏi cả hai ăng-ten.

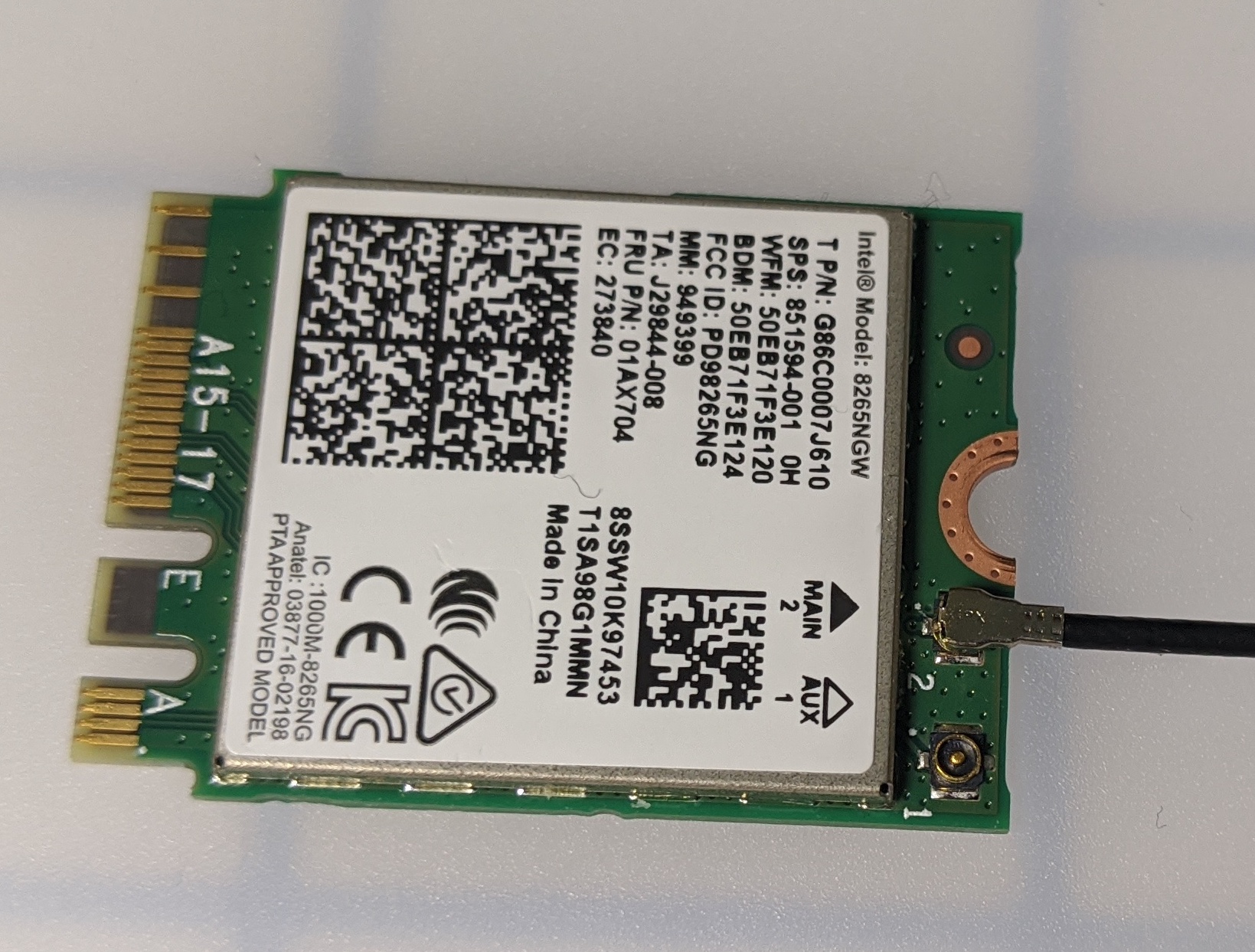

Gắn một ăng-ten vào Wi-Fi băng tần kép của Intel. Đảm bảo ấn nhẹ vì các bộ phận rất mỏng manh. Âm thanh 'tách' sẽ đảm bảo ăng-ten đã được gắn đầy đủ.

Lưu ý: nếu cần thêm lực để cố định ăng-ten, hãy sử dụng cục tẩy bút chì hoặc vật nhỏ khác để tạo thêm lực. Không nên sử dụng kim loại để tạo áp lực.

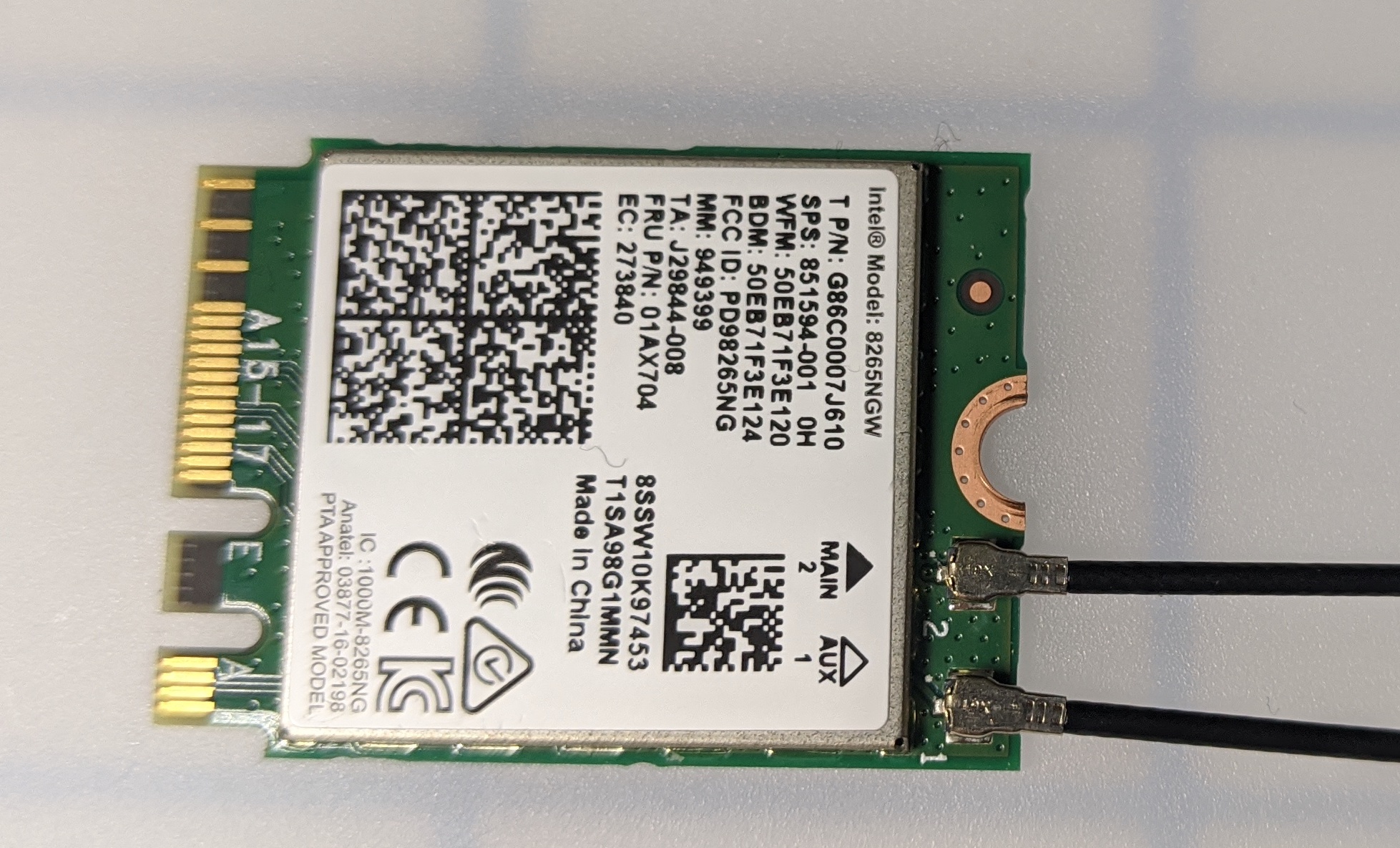

Gắn ăng-ten thứ hai theo quy trình tương tự ở bước trước.

Đảm bảo cả hai ăng-ten được gắn đầy đủ vào Wi-Fi Intel Dual Band. Hãy sử dụng Wi-Fi băng tần kép của Intel để đảm bảo cả hai ăng-ten đều an toàn và không bị rơi ra.

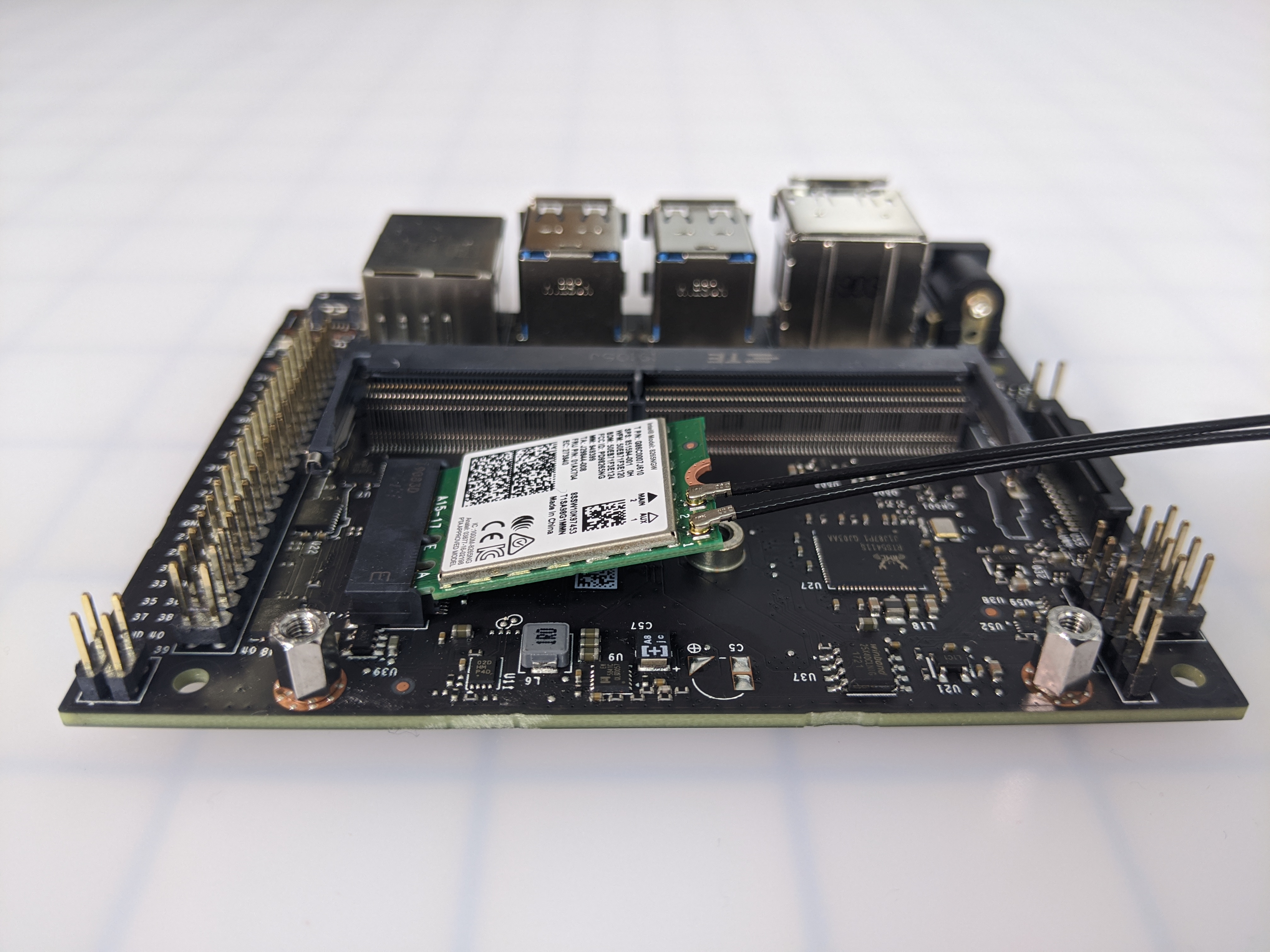

Đặt Intel Dual Band Wi-Fi vào Carrier Board theo một góc.

Nó sẽ vẫn hơi nghiêng lên cho đến khi người ta dùng vít để giữ nó cố định.

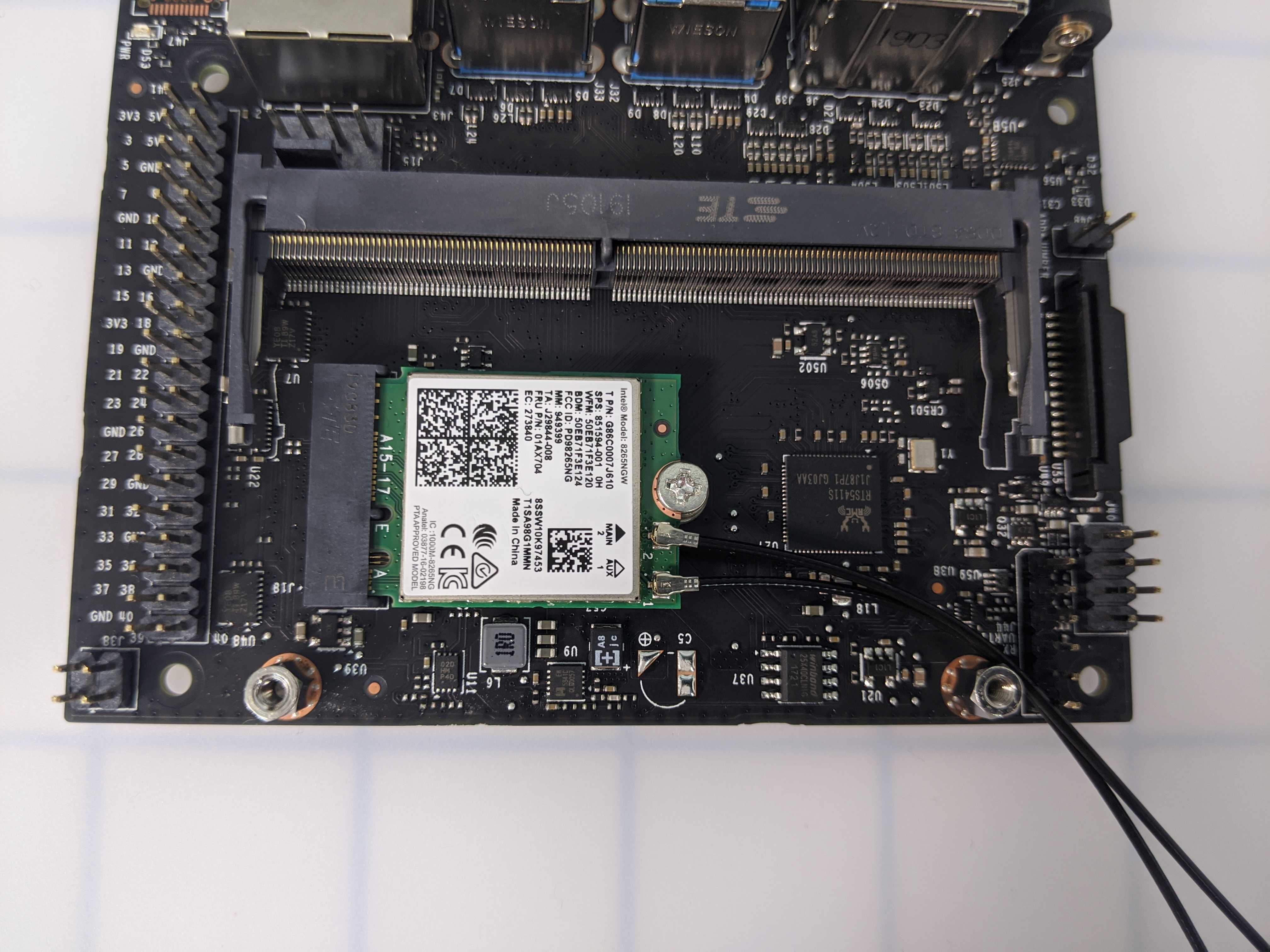

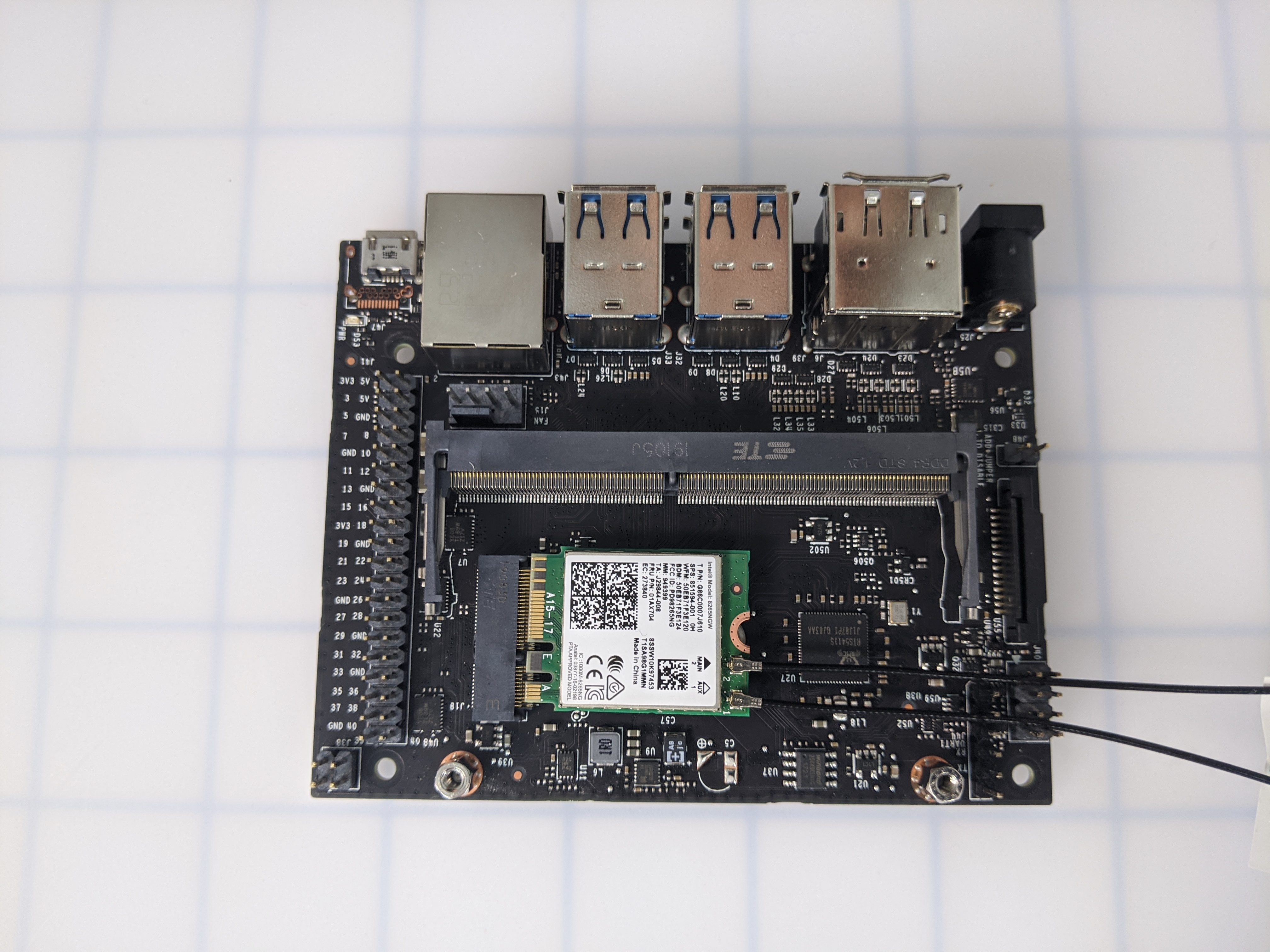

Siết chặt vít để giữ Intel Dual Band Wi-Fi tại chỗ. Đảm bảo không siết vít quá nhiều để tránh bị tuột vít.

Đặt Mô-đun Nano Jetson trở lại Bảng vận chuyển theo một góc. Ấn nhẹ xuống để các lỗ vít bằng phẳng.

Siết chặt hai vít trở lại Mô-đun Nano Jetson để gắn nó vào Bảng vận chuyển. Đảm bảo không siết ốc quá chặt để tránh bị tuột.

Wi-Fi băng tần kép và Ăng-ten Intel hiện đã được cài đặt.
