Sử dụng Switch cho phép bạn đưa hệ thống VEX GO vào cuộc sống mà không cần lập trình.

Sử dụng công tắc với động cơ

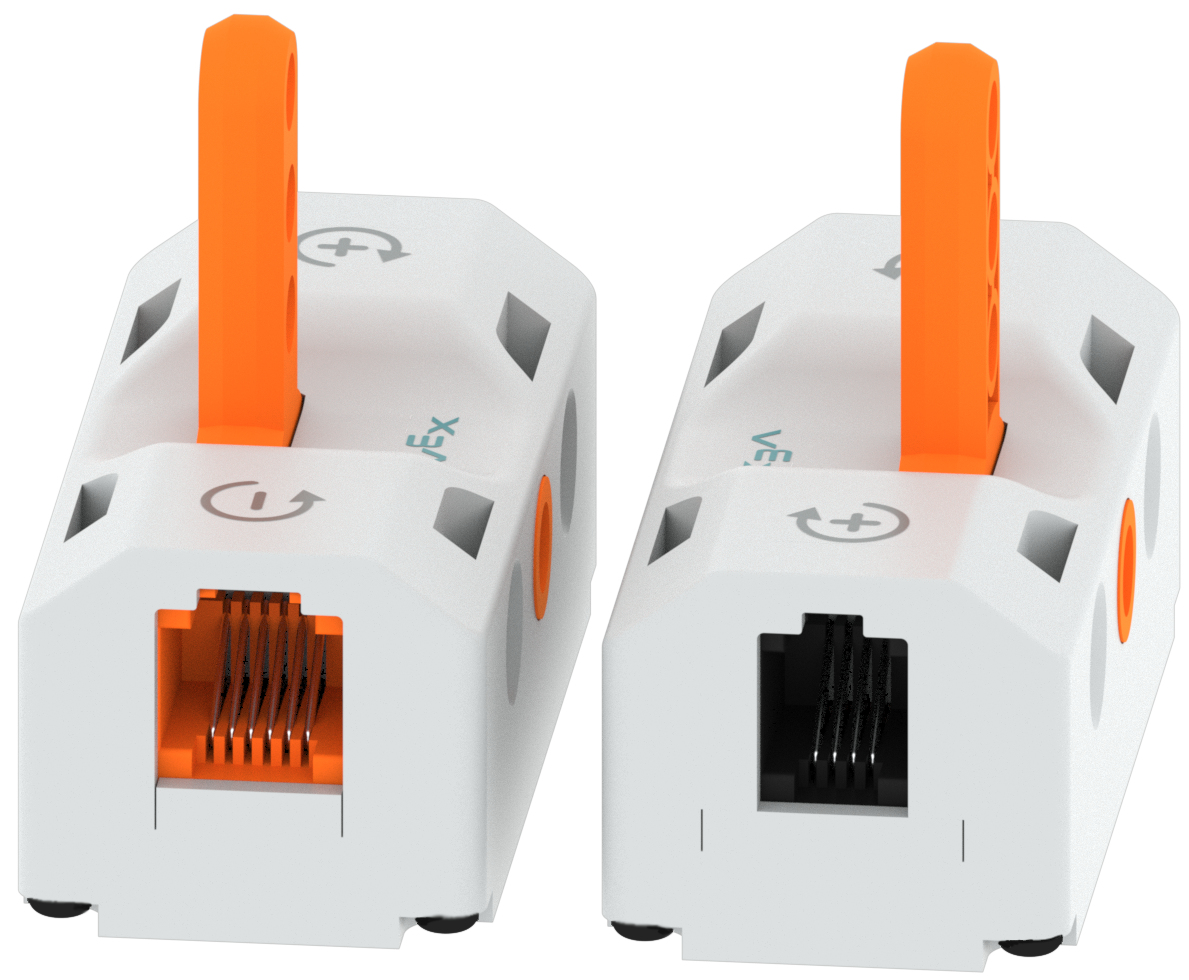

Công tắc được hiển thị từ cả hai mặt để minh họa rằng nó có một cổng ở mỗi mặt. Cổng thông minh không có màu và nhỏ hơn, trong khi Cổng pin có màu cam và lớn hơn.

Sử dụng Động cơ với Công tắc cho phép bạn điều khiển Động cơ mà không cần lập trình.

Có hai cổng trên Switch. Cổng thông minh để kết nối Động cơ hoặc đèn LED và Cổng pin màu cam để kết nối Pin.

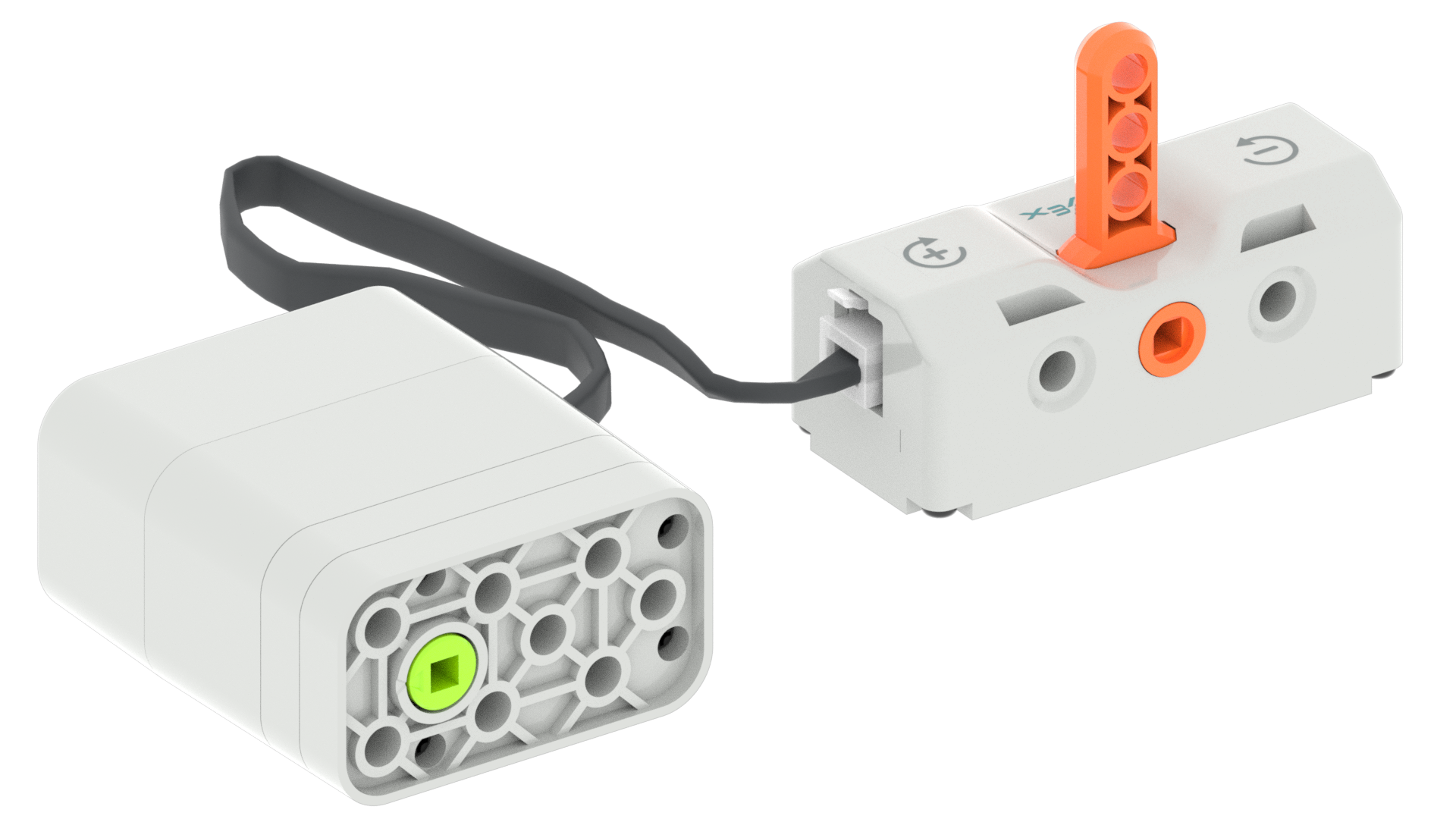

Động cơ có dây cáp được cắm vào Cổng thông minh của Công tắc.

Kết nối Động cơ với Công tắc bằng cách cắm Cáp Động cơ vào Cổng thông minh trên Công tắc.

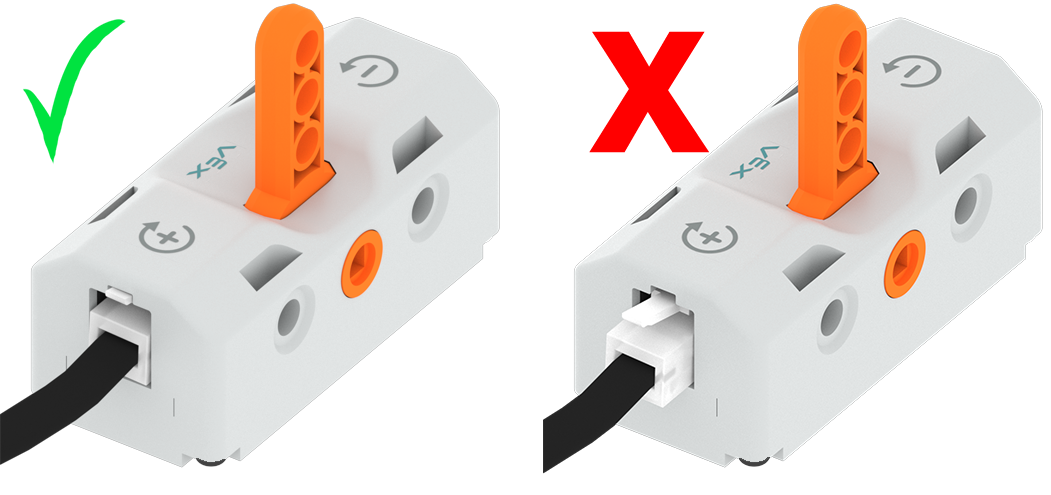

Sơ đồ hai bộ phận công tắc có cáp động cơ được cắm vào cổng thông minh của chúng. Bên trái, Cáp động cơ được cắm hoàn toàn và có dấu kiểm màu xanh lá cây, trong khi bên phải, Cáp động cơ chỉ được cắm một phần và có dấu X màu đỏ.

Đảm bảo rằng Cáp động cơ được cắm hoàn toàn vào Cổng thông minh trên Công tắc. Âm thanh 'tách' sẽ đảm bảo cáp được cắm hoàn toàn vào Cổng thông minh.

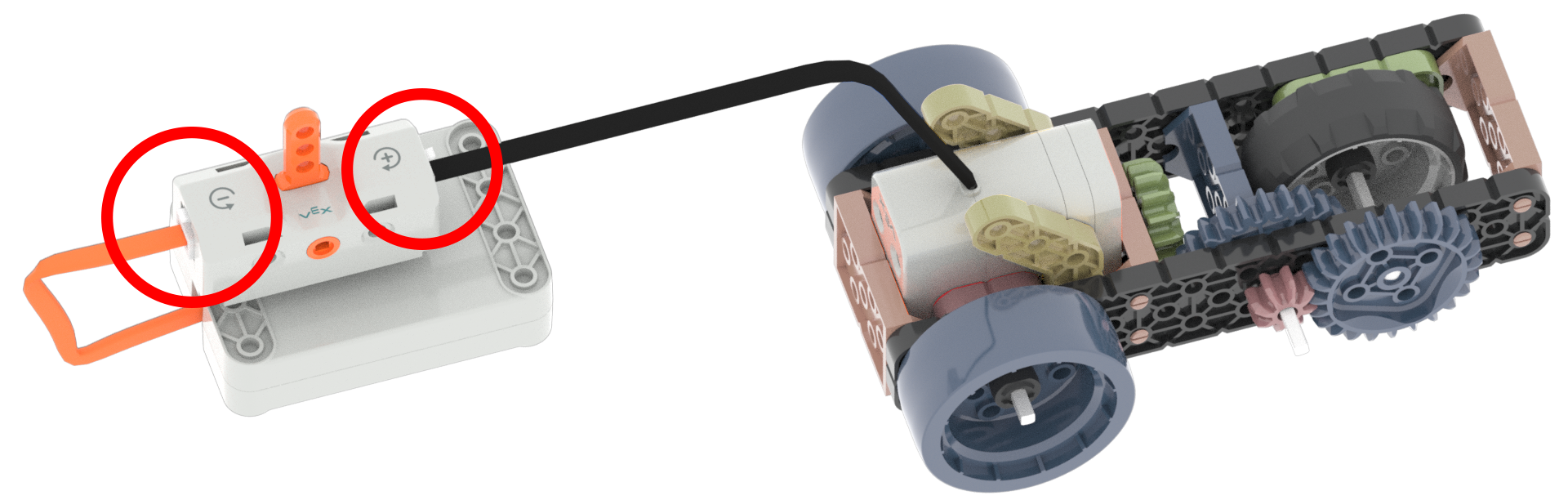

Sơ đồ một bộ công tắc có cáp động cơ và cáp pin được cắm vào các cổng tương ứng. Các cổng đang sử dụng được đánh dấu bằng vòng tròn màu đỏ.

Để điều khiển Động cơ bằng Công tắc, hãy đảm bảo Động cơ và Pin được kết nối với Công tắc.

Có ba cài đặt trên Switch

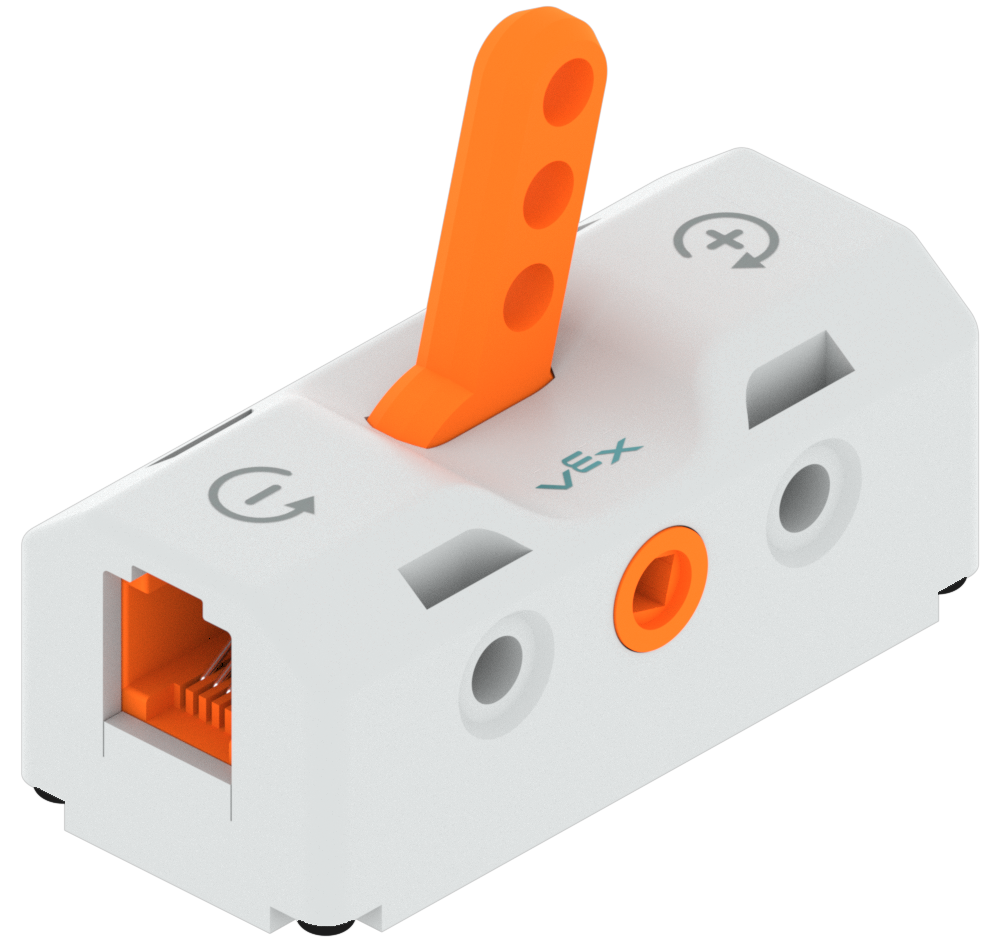

Chuyển đổi bộ phận bằng cách xoay cần gạt về vị trí cài đặt phía trước được đánh dấu bằng dấu cộng.

'+' : quay Động cơ theo hướng thuận.

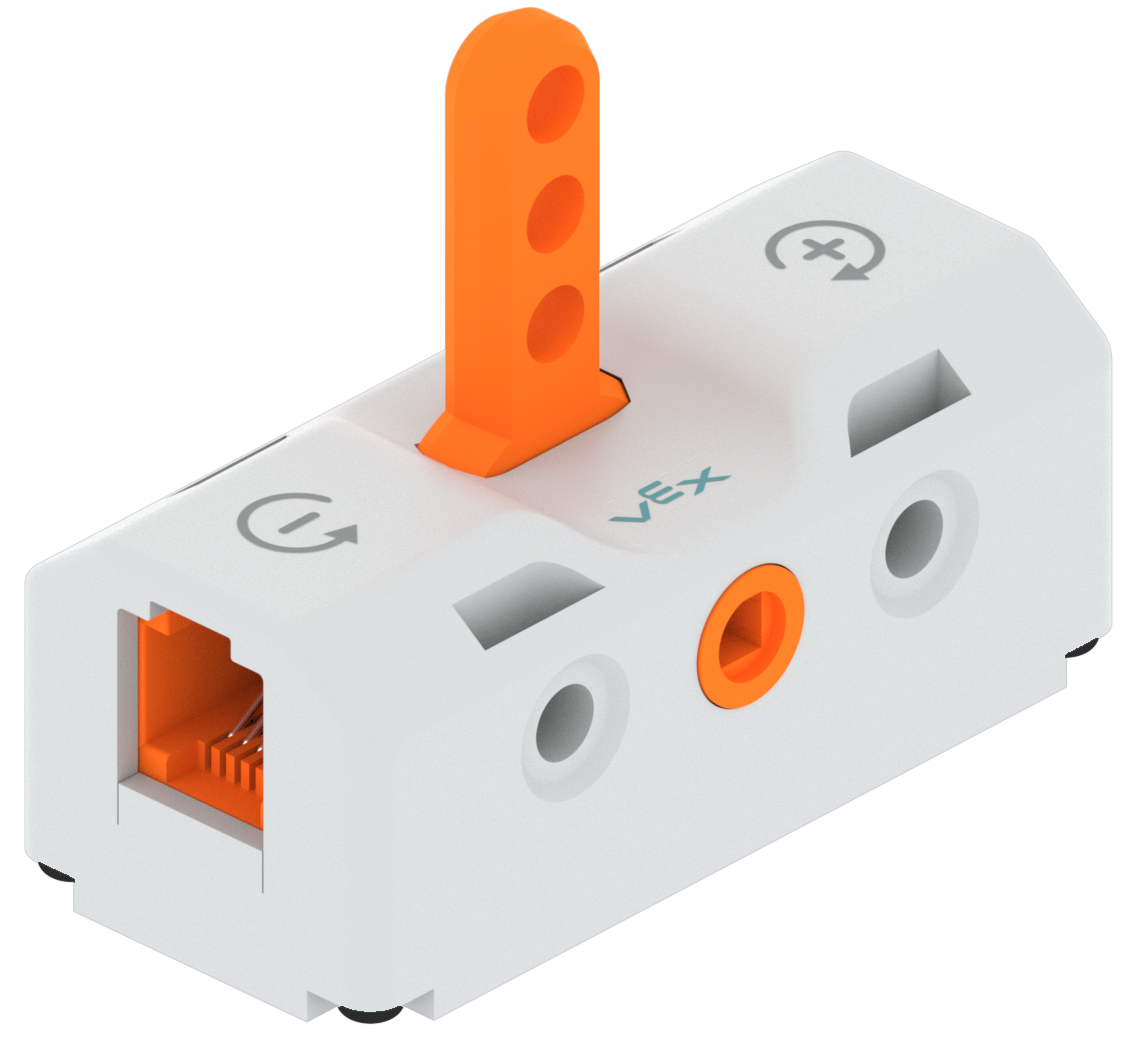

Đổi cần gạt sang vị trí trung tính và hướng thẳng lên trên.

Trung lập: tắt Động cơ.

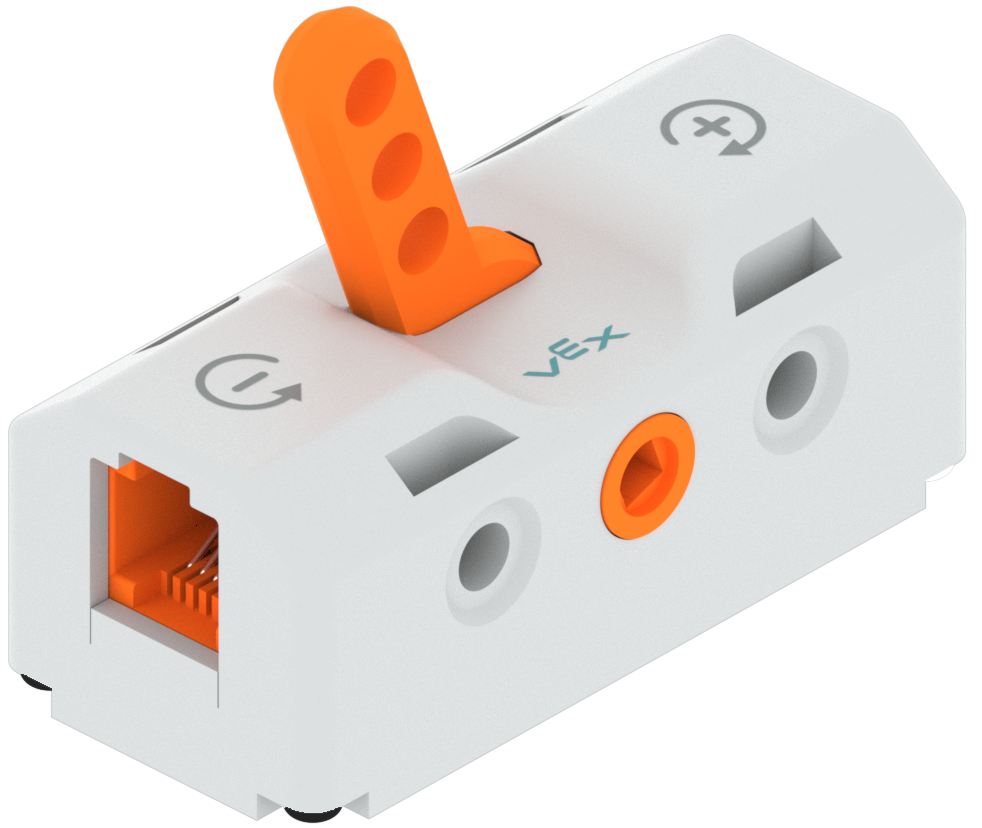

Chuyển đổi bộ phận có cần gạt sang vị trí đảo ngược được đánh dấu bằng dấu trừ.

'-' : quay Động cơ theo hướng ngược lại.

Xem tất cả ba cài đặt của Switch trong hình ảnh động này.

Sử dụng công tắc có đèn LED

Đèn LED cản sau có dây cáp được cắm vào Cổng thông minh của Switch.

Kết nối Ốp cản LED với Công tắc bằng cách cắm Cáp ốp LED vào Cổng thông minh trên Công tắc.

Sơ đồ hai bộ phận công tắc có cáp cản LED được cắm vào cổng thông minh của chúng. Bên trái, Cáp cản LED được cắm hoàn toàn và có dấu kiểm màu xanh lá cây, trong khi bên phải, Cáp cản LED chỉ được cắm một phần và có dấu X màu đỏ.

Đảm bảo rằng Cáp đệm LED được cắm hoàn toàn vào Cổng thông minh trên Công tắc. Âm thanh 'tách' sẽ đảm bảo cáp được cắm hoàn toàn vào Cổng thông minh.

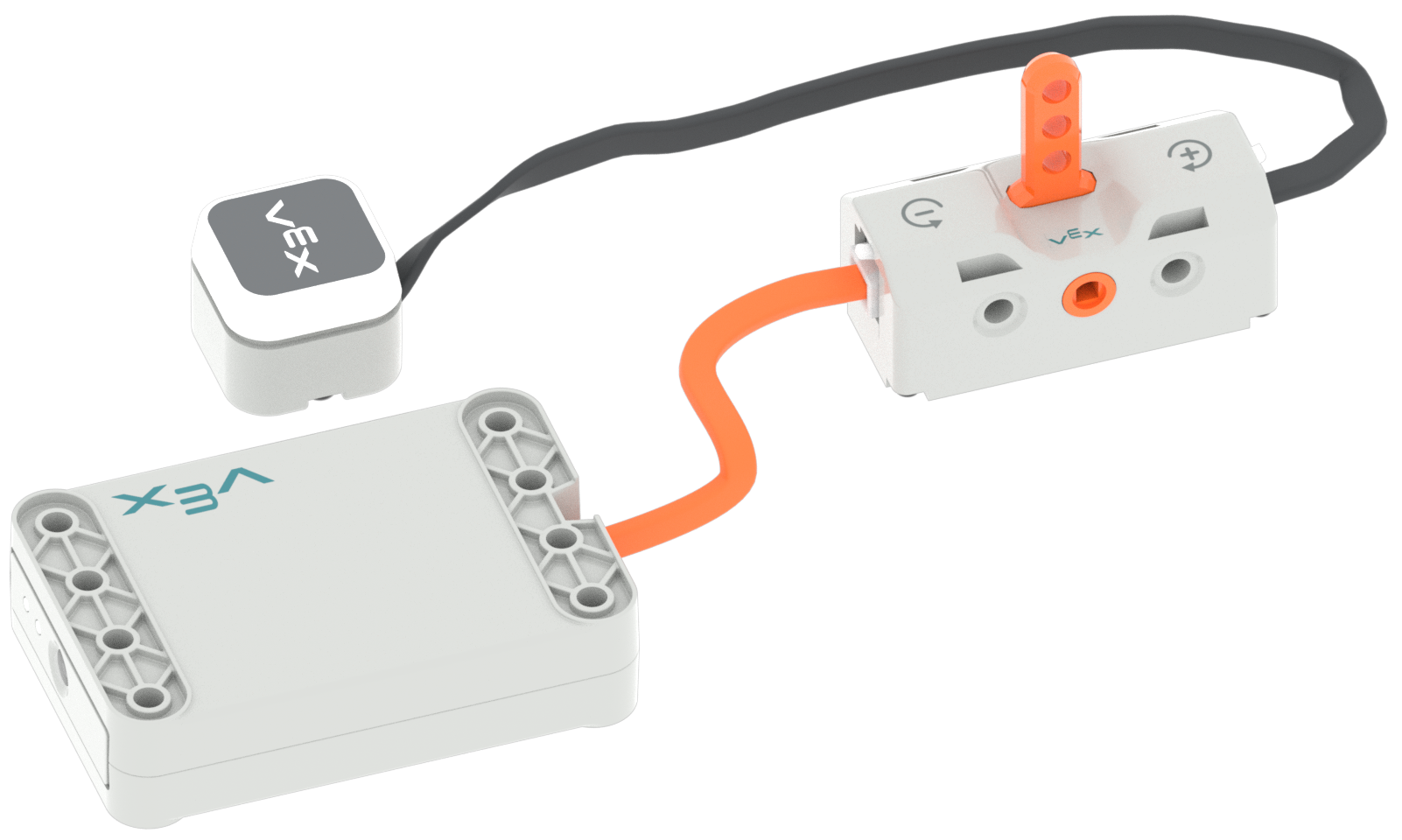

Sơ đồ một bộ công tắc có cáp cản LED và cáp pin được cắm vào các cổng tương ứng.

Để điều khiển Đèn LED cản bằng Công tắc, hãy đảm bảo Đèn LED cản và Pin được kết nối với Công tắc.

Có ba cài đặt trên Switch khi kết nối với LED Bumper

Chuyển đổi bộ phận bằng cách xoay cần gạt về vị trí cài đặt phía trước được đánh dấu bằng dấu cộng. Đèn LED cản sau được kết nối đang phát sáng màu xanh lá cây.

'+' : đặt màu đèn LED cản thành màu xanh lục.

Đổi cần gạt sang vị trí trung tính và hướng thẳng lên trên. Đèn LED cản được kết nối đã tắt.

Trung tính: tắt đèn LED cản.

Chuyển đổi bộ phận có cần gạt sang vị trí đảo ngược được đánh dấu bằng dấu trừ. Đèn LED cản sau được kết nối đang phát sáng màu đỏ.

'-' : đặt màu đèn LED cản thành màu đỏ.
