Việc lắp ráp Cáp thông minh V5 có chiều dài tùy chỉnh của riêng bạn mang lại sự linh hoạt cao cho vị trí của cảm biến và/hoặc động cơ, đồng thời cho phép quản lý cáp hiệu quả.
Vật tư cần thiết

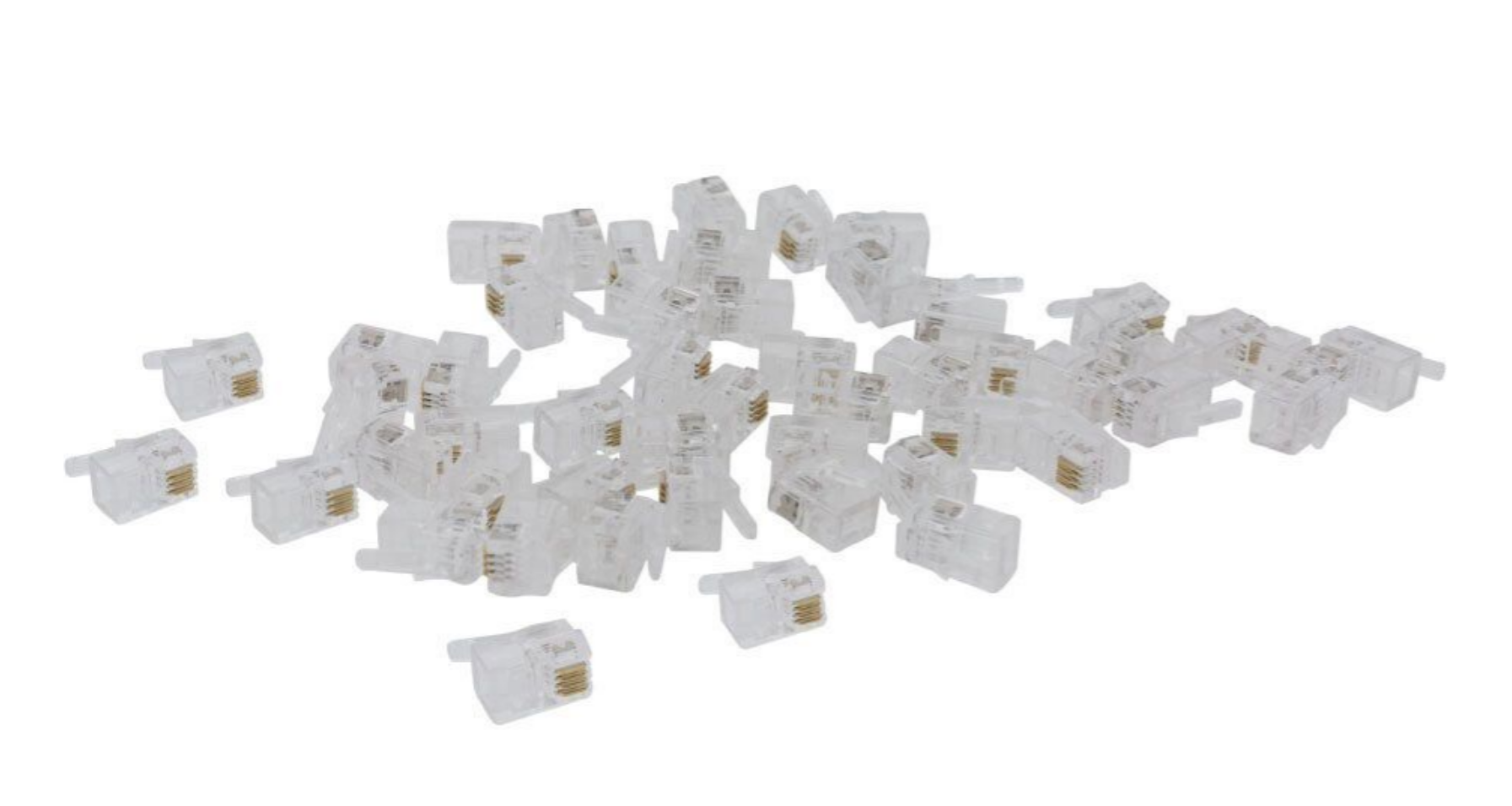

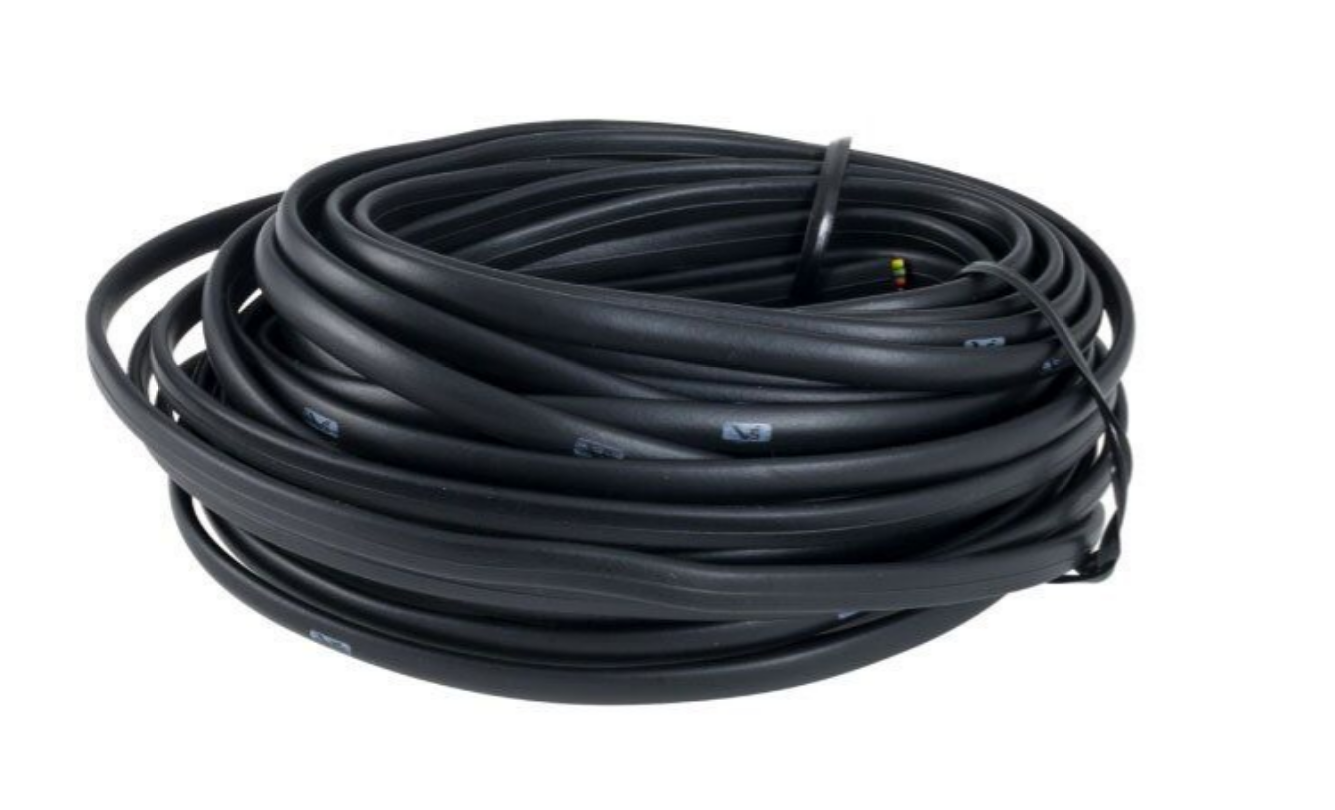

Các vật tư cần thiết để lắp ráp Cáp thông minh V5 có chiều dài tùy chỉnh bao gồm:

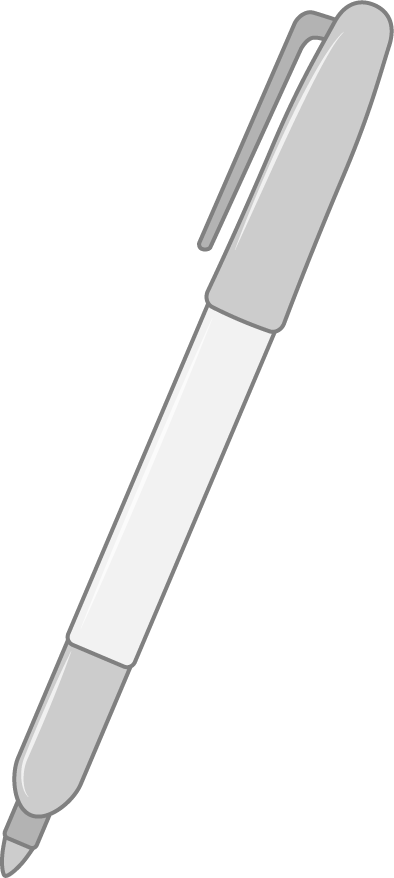

Bút đánh dấu hoặc dụng cụ viết khác dùng để đánh dấu vị trí cắt trên cáp.
Lưu ý: Một số chuỗi hữu ích nhưng không bắt buộc.
Đo và cắt cáp thông minh V5
Bố trí Cáp thông minh V5 giữa Cổng thông minh trên V5 Brain và Cổng thông minh trên thiết bị.

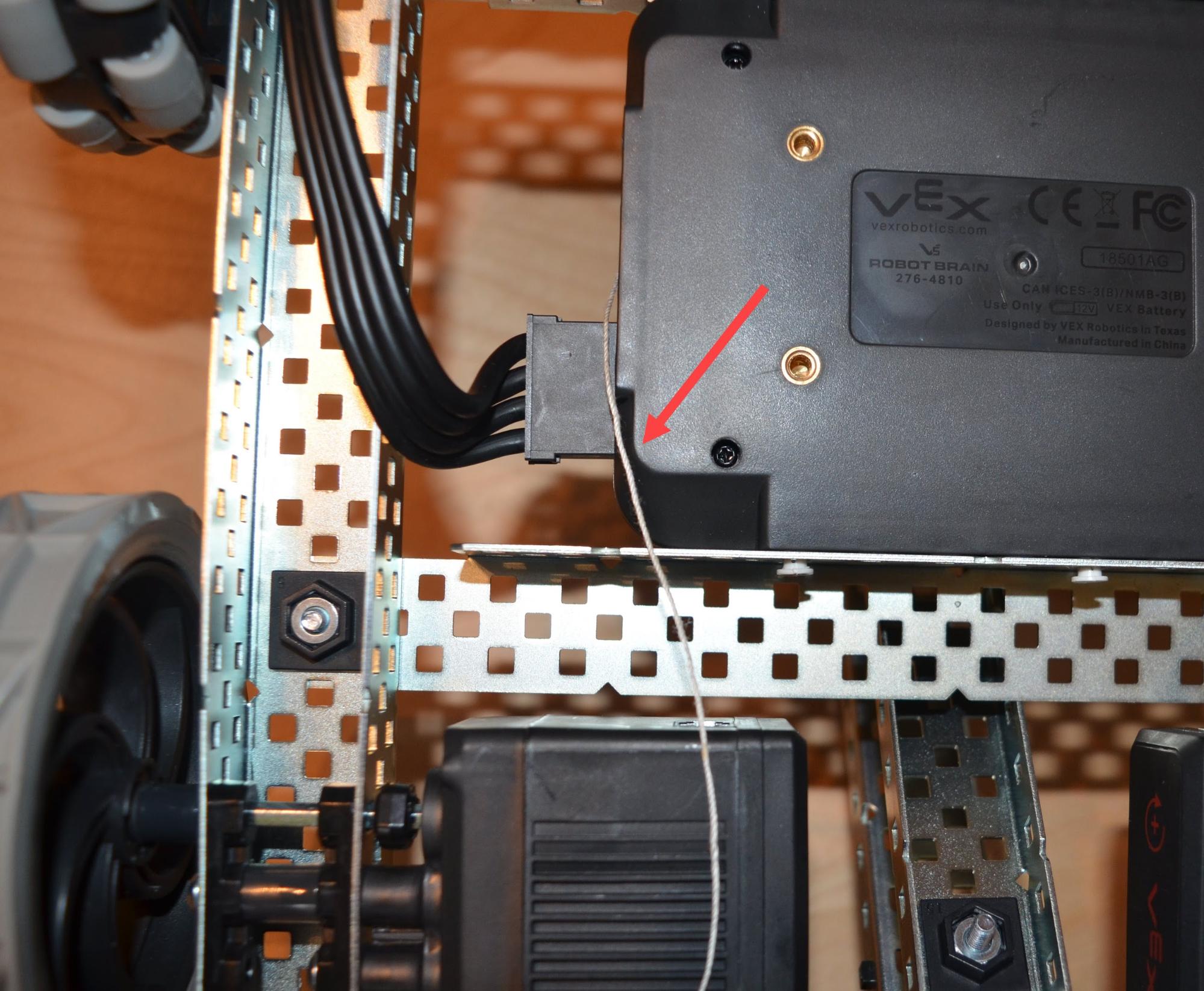

Cáp có thể cứng và khó bố trí. Nếu vậy, có một lựa chọn là sử dụng một đoạn dây để đo khoảng cách giữa hai Cổng thông minh.
Sau khi đo được chiều dài của cáp, hãy chừa thêm một ít khoảng trống ở mỗi đầu cho các đầu nối. Sau đó, sử dụng bút đánh dấu hoặc dụng cụ viết khác để đánh dấu vị trí cần cắt trên cáp.

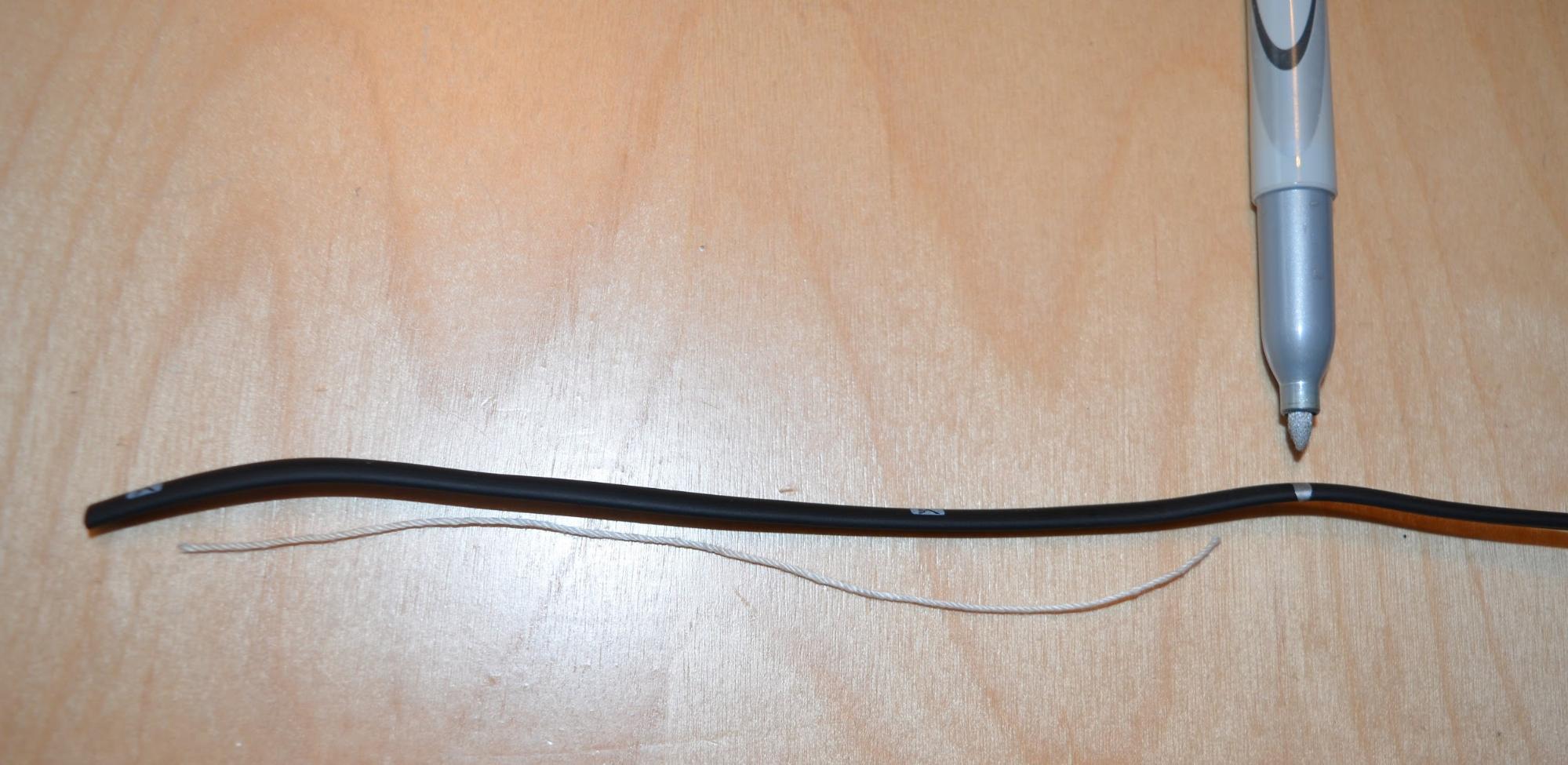

Một lựa chọn khác là cắt một đoạn dây có độ dài cần thiết cho cáp. Sau đó, đặt sợi dây bên cạnh sợi cáp để đo khoảng cách, chừa lại một ít ở mỗi đầu cho các đầu nối trước khi đánh dấu vị trí cắt.

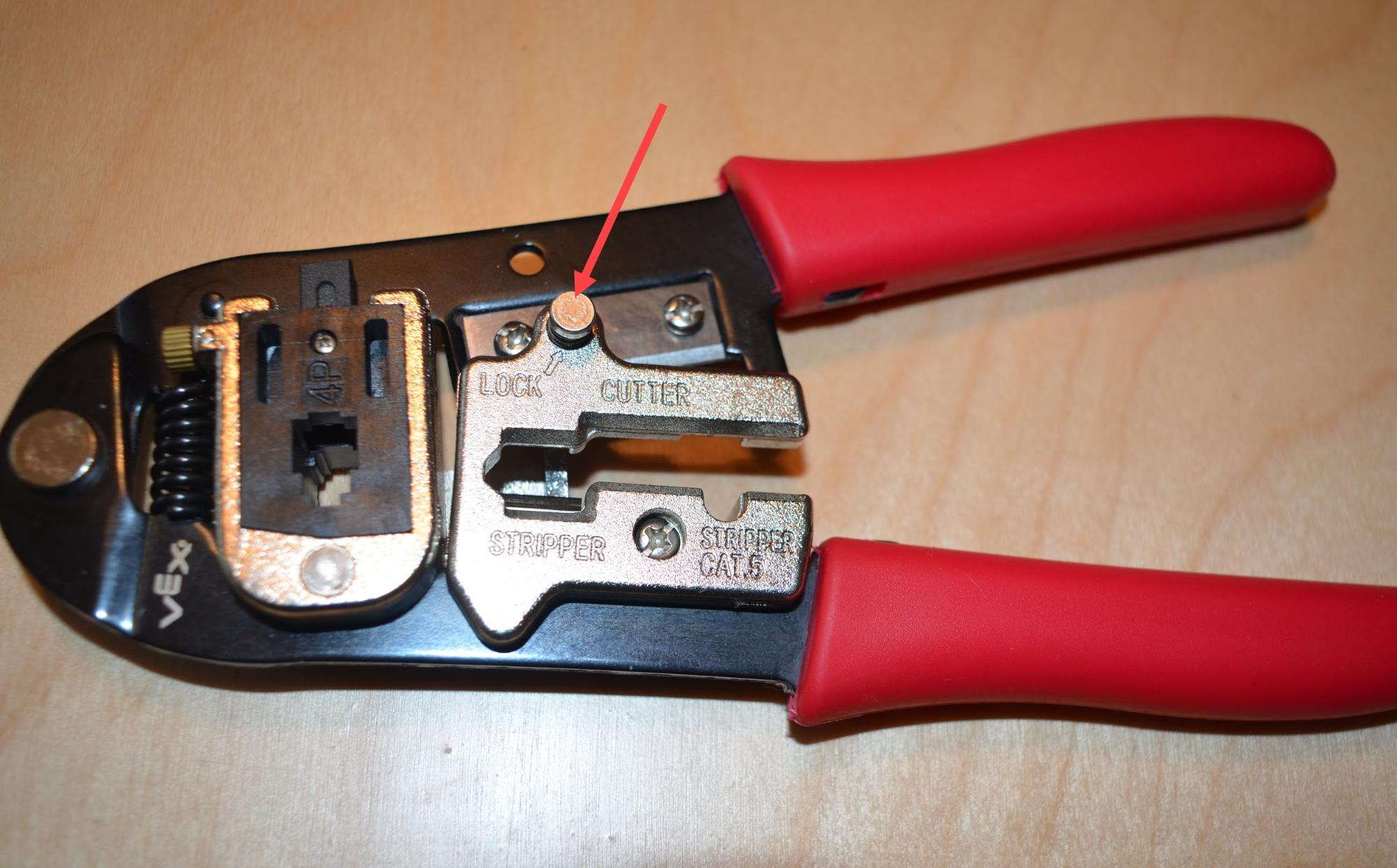

Nếu dụng cụ uốn của bạn bị khóa, hãy siết chặt các tay cầm lại với nhau hoặc kéo chốt khóa lên.
Chèn cáp có chiều dài mong muốn vào phần cắt của dụng cụ và căn chỉnh cáp sao cho vết cắt sẽ vuông góc. Bóp các tay cầm lại với nhau cho đến khi cáp được cắt hết.
Tước hai đầu vỏ màu đen của Cáp thông minh V5

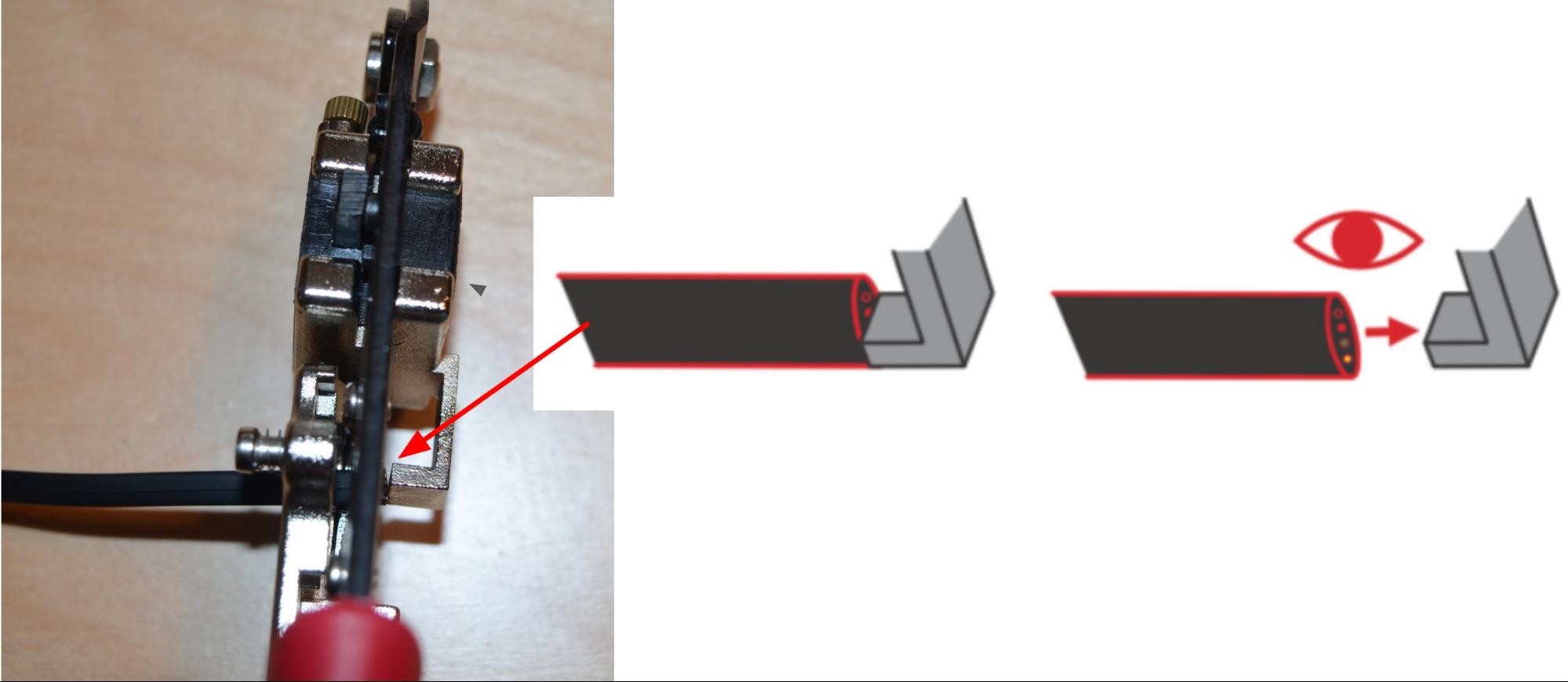

Chèn một đầu cáp vào phần gạt phôi của dụng cụ. Đảm bảo bạn đang cắm cáp vào đúng mặt của Dụng cụ uốn.

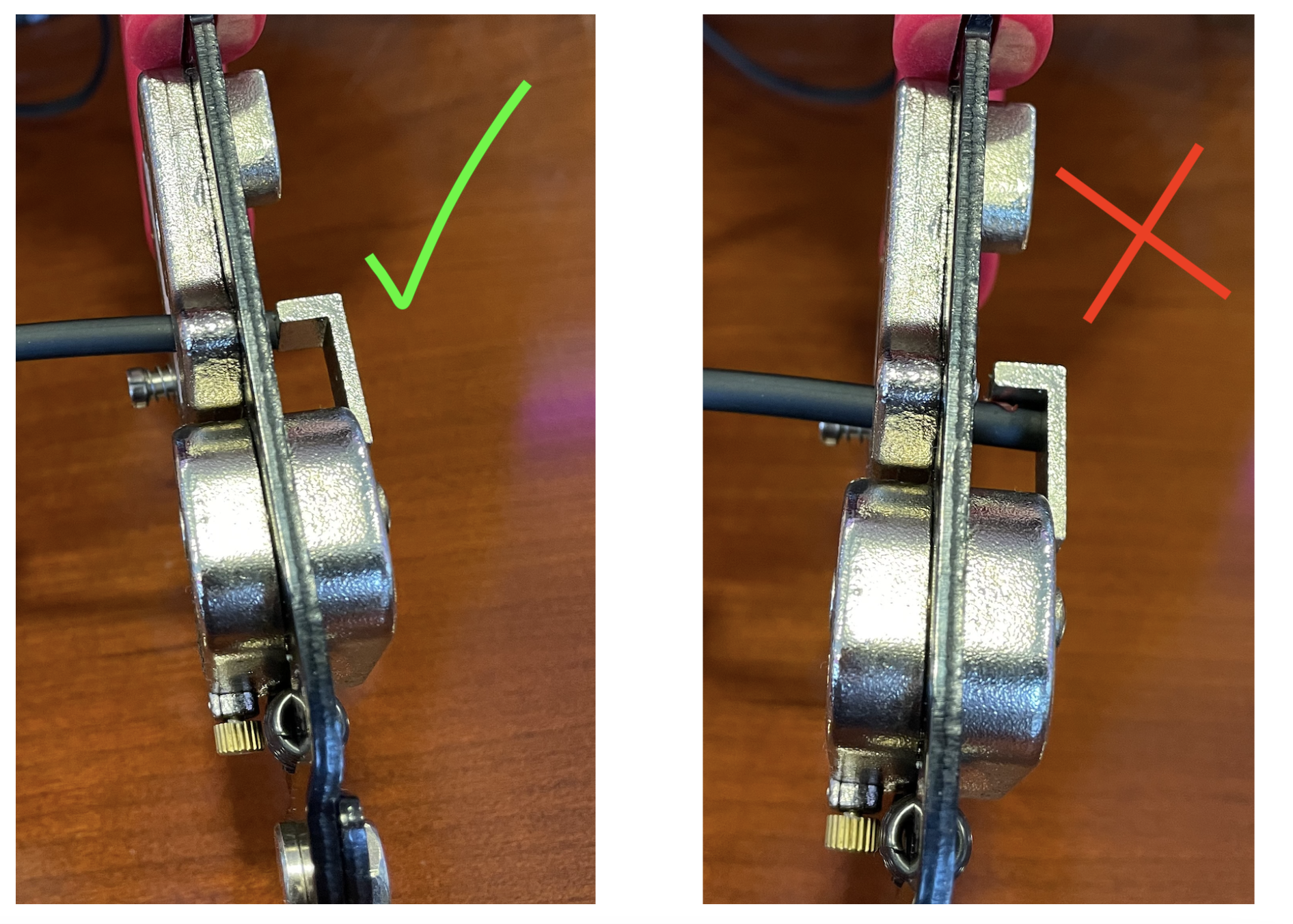

Căn chỉnh cáp sao cho nó ngang bằng với đầu thước đo độ sâu ở mặt sau của dụng cụ.
Làm chứ không phải đẩy cáp về phía sau. Hãy nhớ dừng lại ở nút chặn, nếu không bạn sẽ lột bỏ quá nhiều vỏ.
Sau khi cáp được lắp và áp vào nút chặn, hãy siết chặt các tay cầm của dụng cụ lại với nhau.
Có thể hữu ích nếu bạn lắc lư cáp xung quanh trong khi nhấn tay cầm. Điều này sẽ giúp nới lỏng vỏ màu đen.

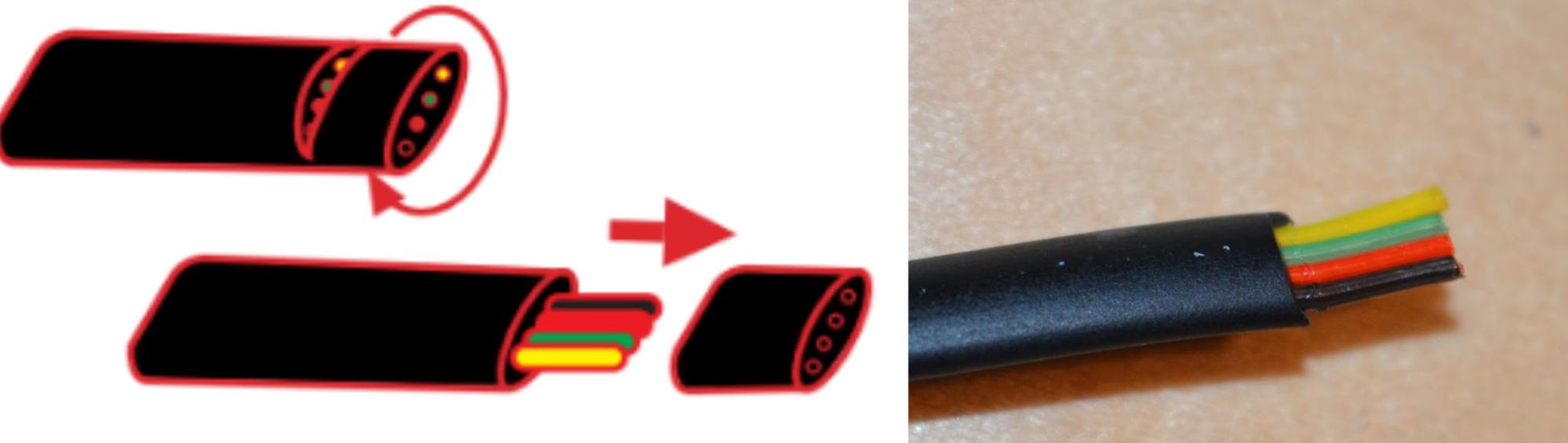

Nhẹ nhàng thao tác qua lại phần vỏ màu đen bên ngoài cho đến khi nó lỏng ra và có thể tháo ra được.
Hãy cẩn thận không kéo dây bên trong ra xa hơn khi bạn tháo lớp vỏ màu đen.
Lặp lại hai bước trước đó cho phía bên kia của cáp.

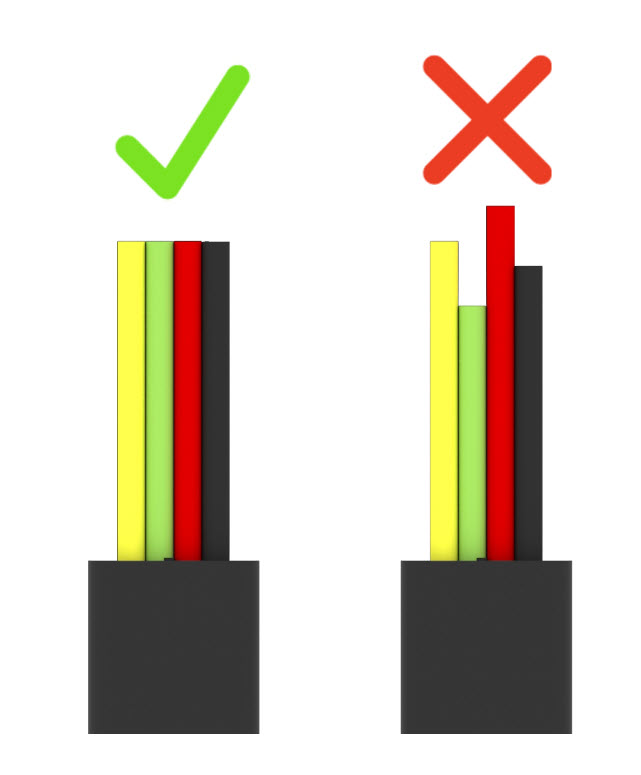

Khi cả hai mặt của cáp đã được cắt, hãy đảm bảo rằng tất cả các dây màu đều phẳng.
Căn chỉnh chính xác các đầu nối

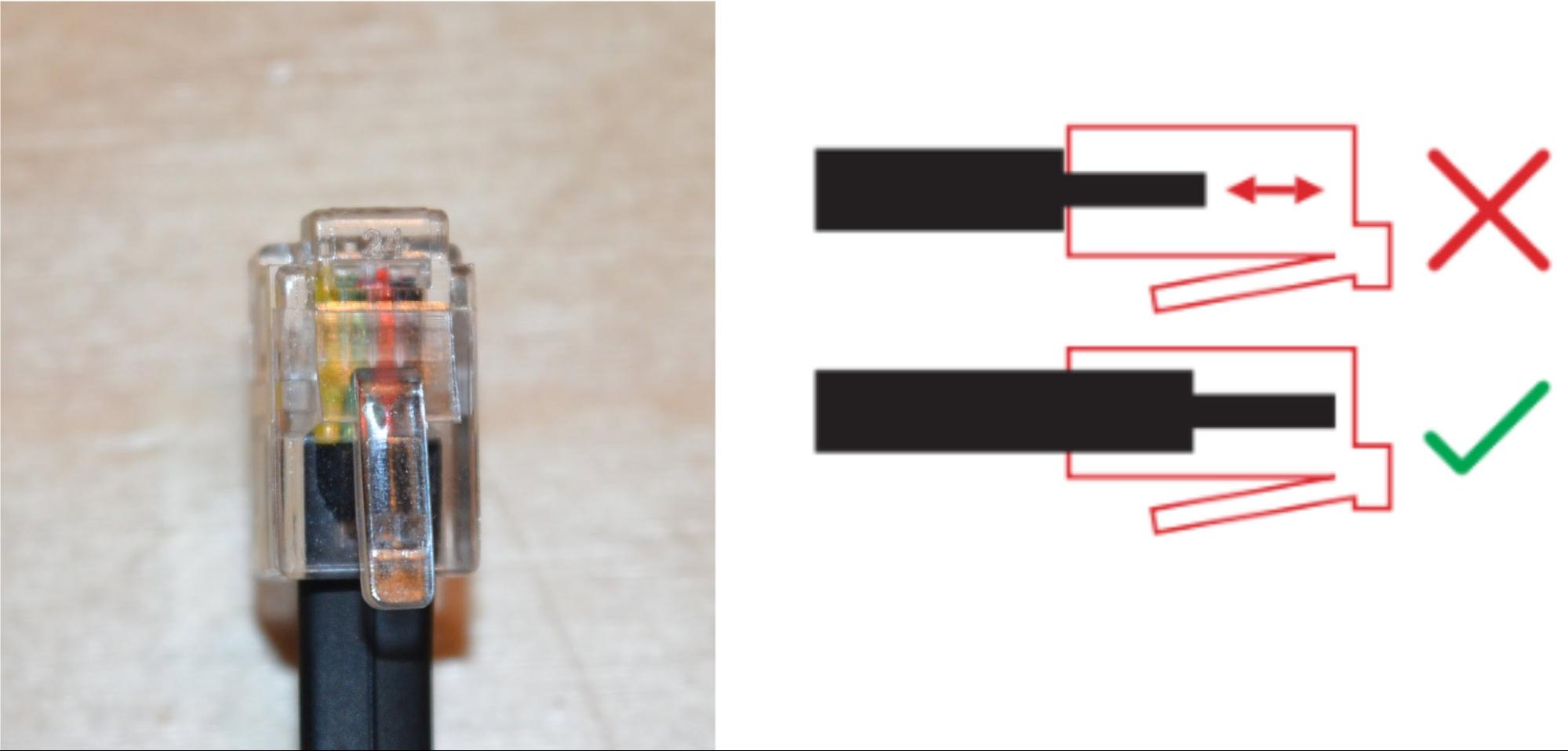

Cắm hoàn toàn một đầu cáp vào đầu nối cáp. Đảm bảo tất cả bốn dây (vàng, xanh lá cây, đỏ và đen) đều kéo dài đến cuối đầu nối.
Lật cáp 180 độ và cắm hoàn toàn bốn dây ở phía bên kia của cáp vào một đầu nối cáp khác.

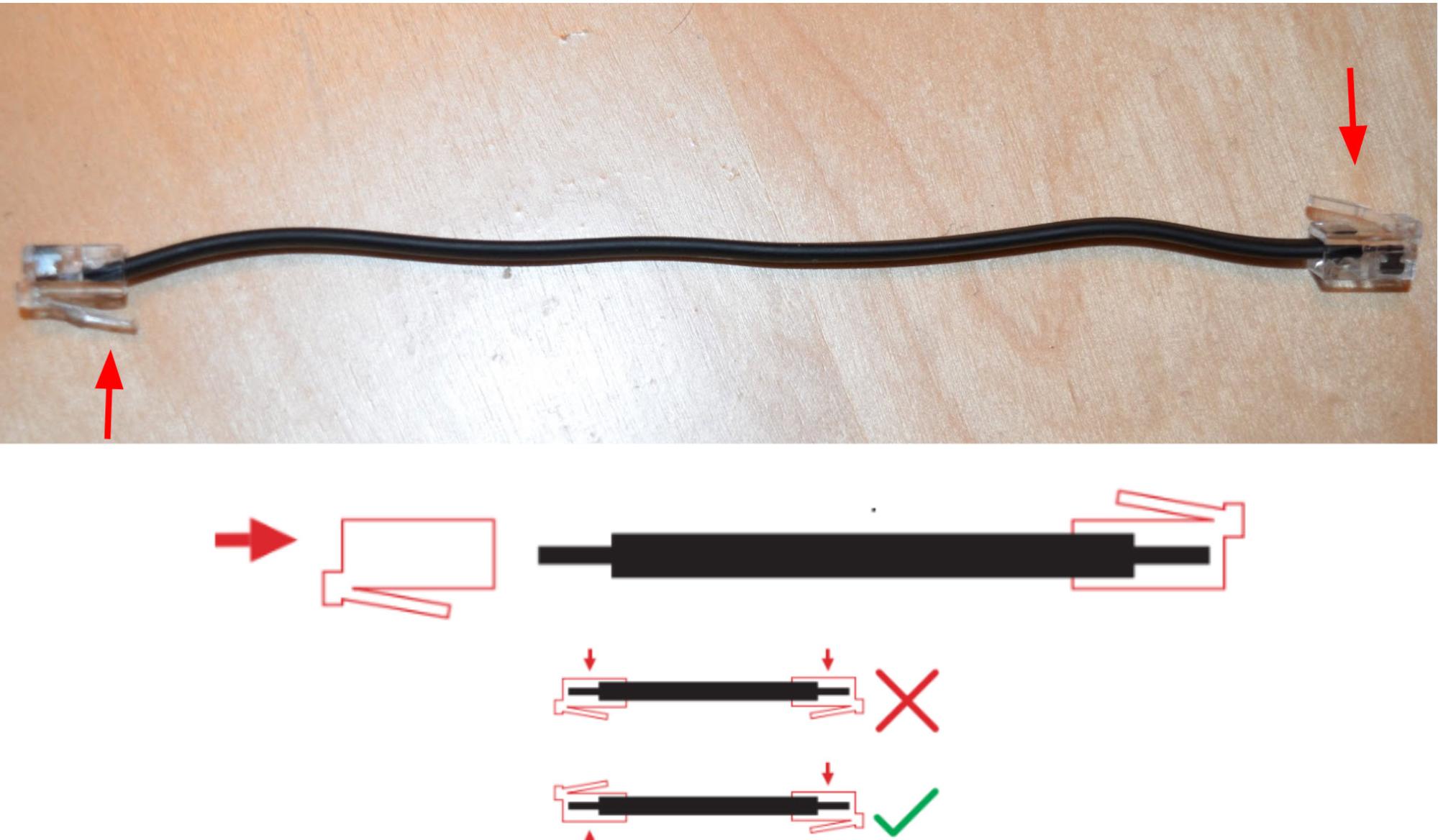

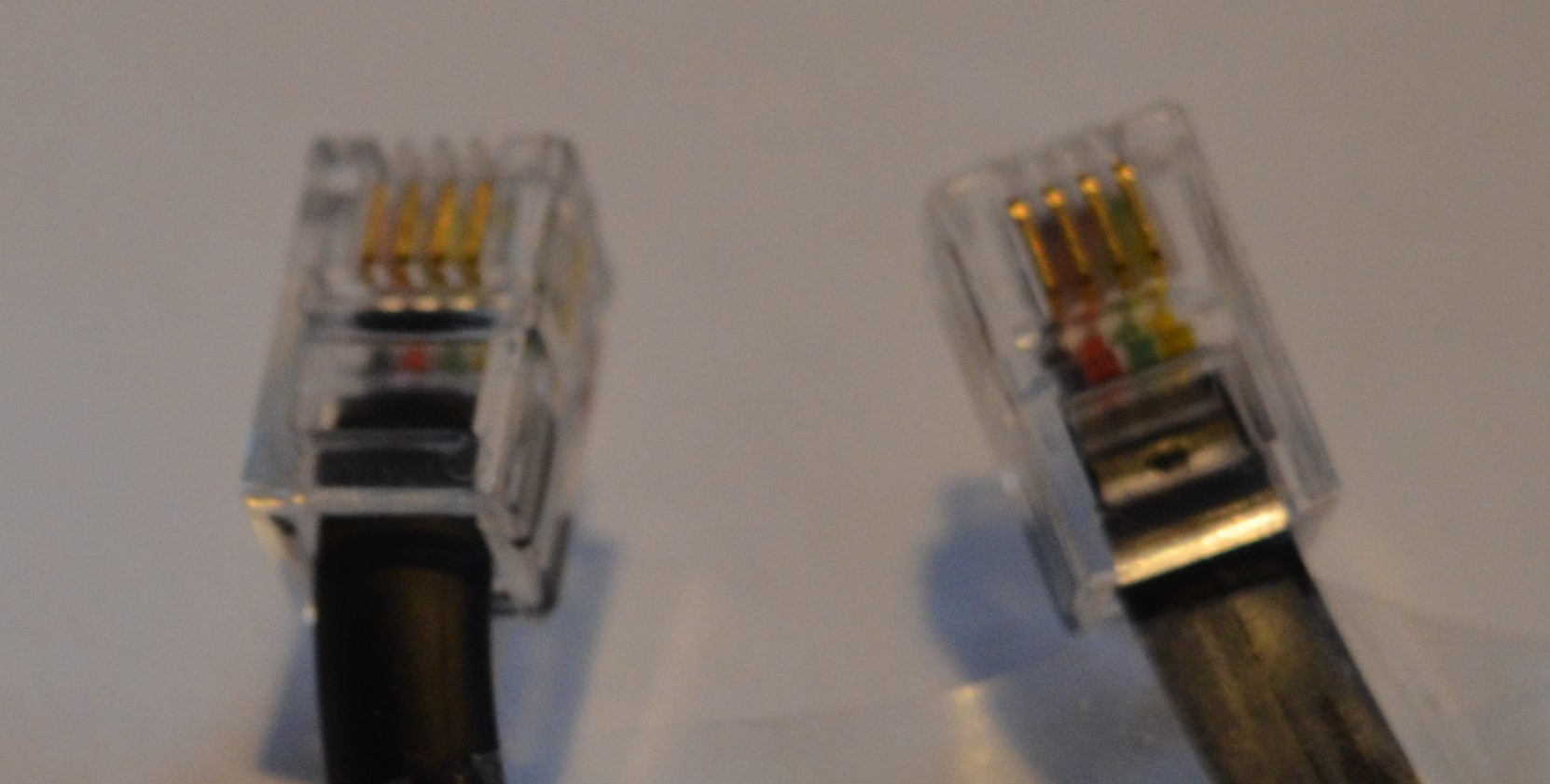

Đảm bảo các mấu khóa được căn chỉnh sao cho chúng ở đối diện mặt của cáp.
Bằng cách căn chỉnh các tab khóa sao cho chúng nằm ở các phía đối diện của cáp, điều này sẽ đảm bảo thứ tự màu của dây sẽ giống nhau từ trái sang phải ở cả hai đầu.

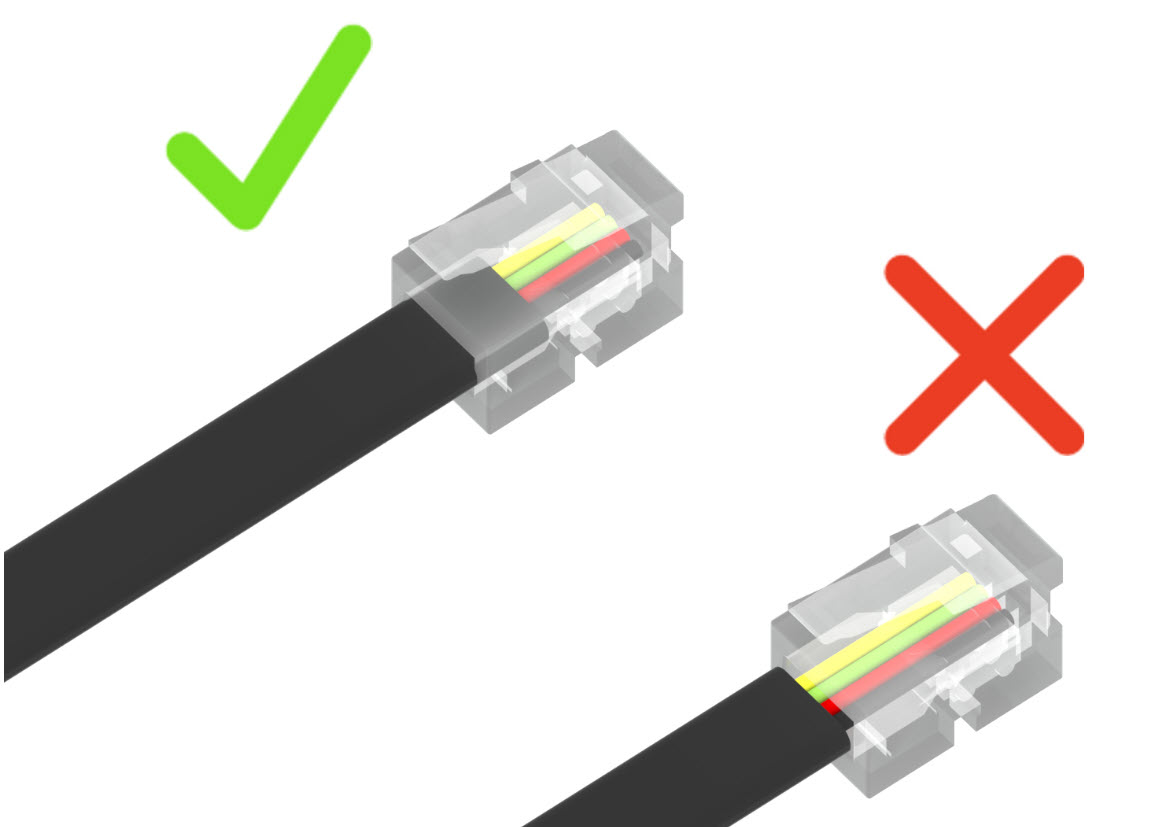

Đảm bảo rằng vỏ màu đen được lắp vào đầu nối trong suốt. Các dây màu không được lộ ra ngoài.
Uốn và kiểm tra kết nối

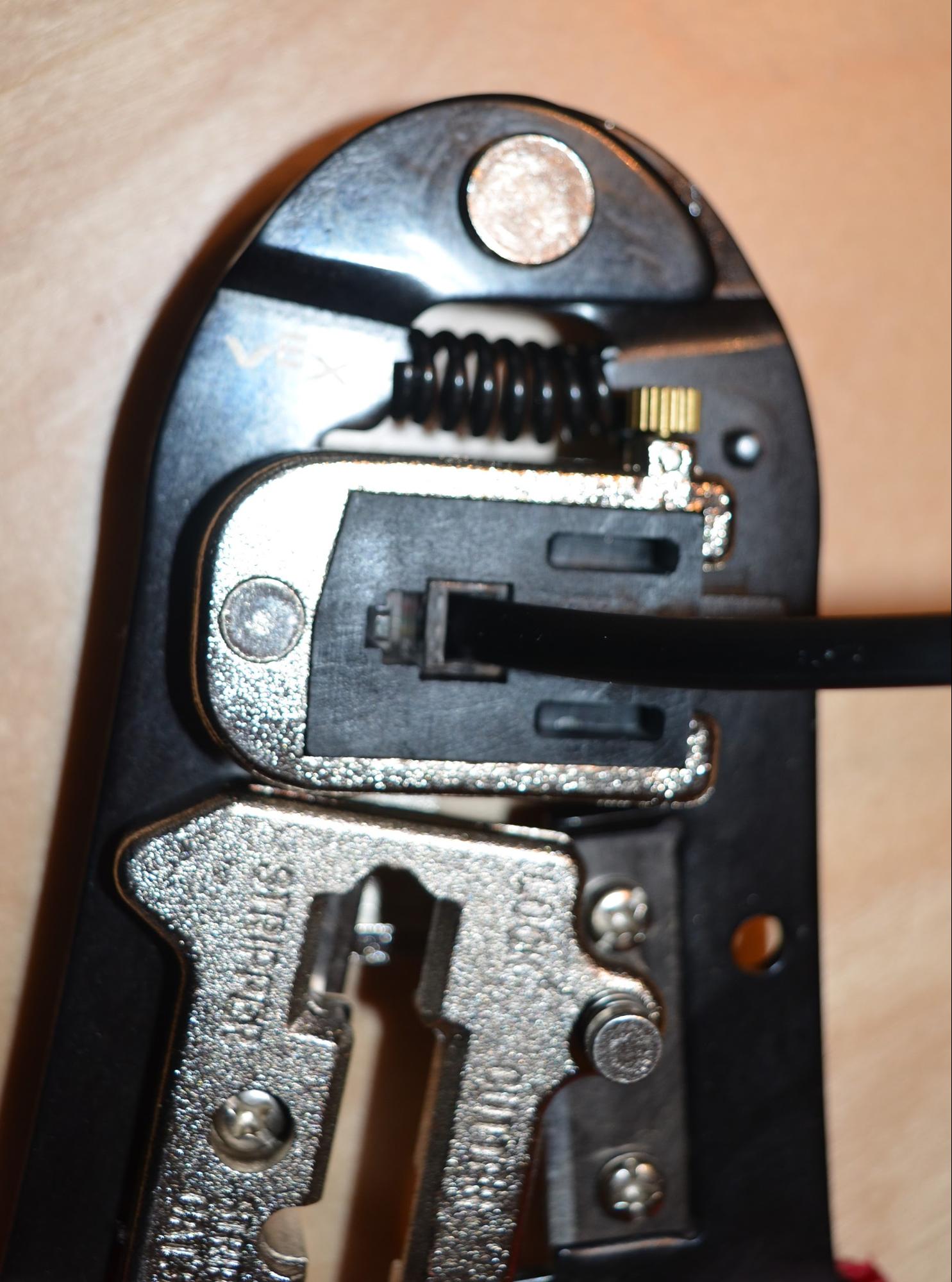

Đặt đầu nối cáp vào phần gấp mép của dụng cụ. Siết chặt các tay cầm lại với nhau cho đến khi chúng không còn chuyển động nữa.
Bạn sẽ có thể cảm nhận được các ngạnh kim loại của đầu nối cắm vào dây. Bây giờ lặp lại với đầu nối ở đầu kia của cáp.

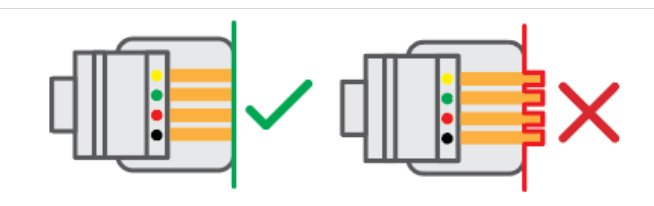

Sau khi uốn các đầu nối, điều quan trọng là phải kiểm tra đầu nối để đảm bảo các ngạnh đã được uốn phẳng.
Cái này rất quan trọng. Nếu các ngạnh ở mức chứ không phải ngang, Cáp thông minh mới của bạn sẽ làm hỏng bất kỳ Cổng thông minh nào được cắm vào.
Khi bạn đã hoàn tất việc uốn và kiểm tra cáp, hãy kiểm tra xem kết nối có tốt không.

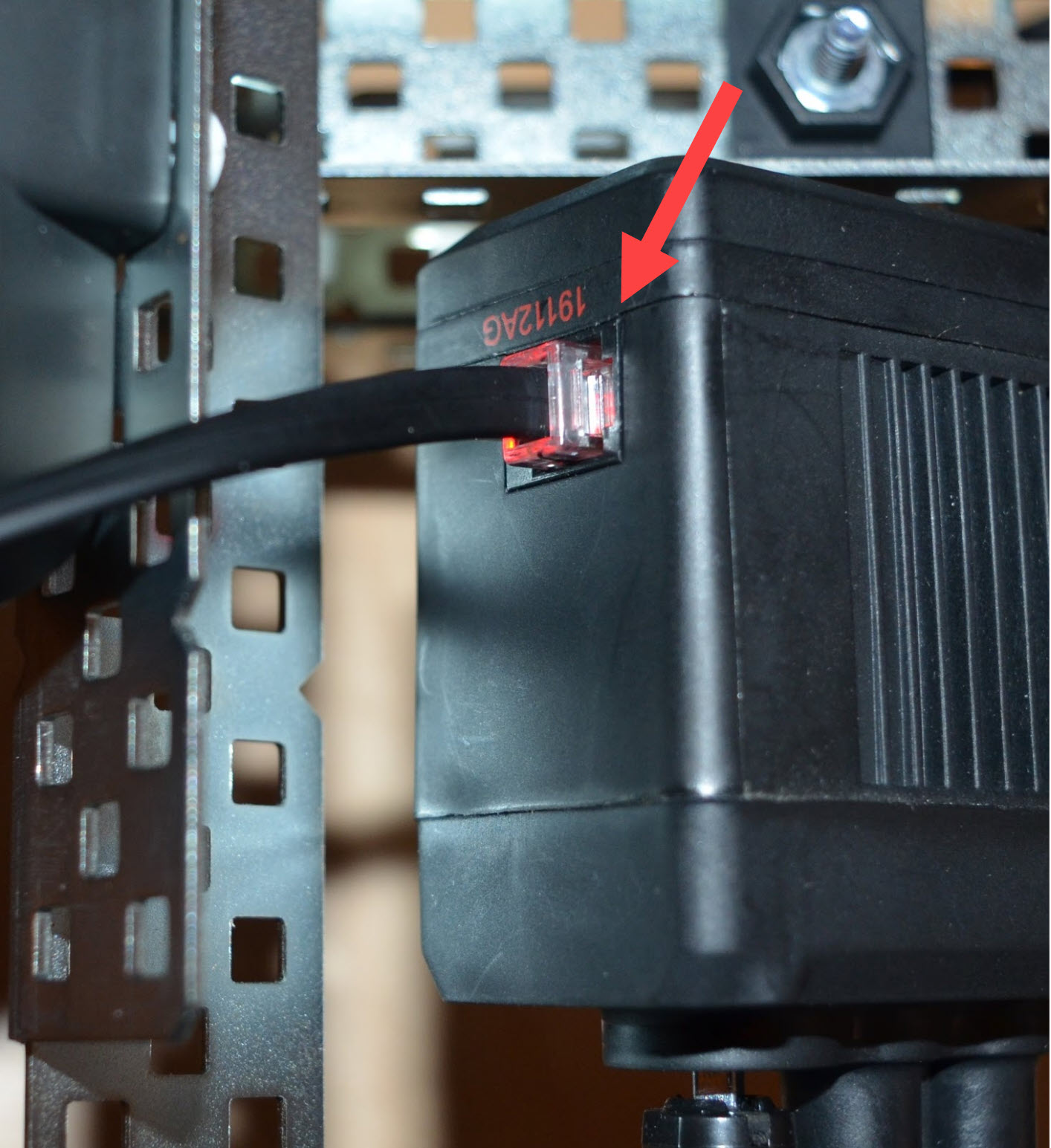

Cắm một bên của Cáp thông minh V5 có chiều dài tùy chỉnh mới của bạn vào Cổng thông minh của Robot Brain V5 và bên còn lại vào Động cơ thông minh V5.
Bật V5 Robot Brain của bạn lên, nếu Cổng thông minh động cơ thông minh V5 sáng màu đỏ thì kết nối tốt.
Khi bạn chắc chắn rằng kết nối của cáp mới tốt, cáp có thể được sử dụng với bất kỳ Động cơ thông minh V5 nào hoặc thiết bị V5 khác.
Để biết thêm thông tin về cách quản lý cáp phù hợp, xem bài viết này từ Thư viện VEX .
