Bộ điều khiển có thể được sạc bằng Cáp USB (phương pháp được khuyến nghị) hoặc bằng Cáp Tether. Bài viết này sẽ đề cập đến từng phương pháp sạc đó.

Sạc pin bộ điều khiển bằng cáp USB

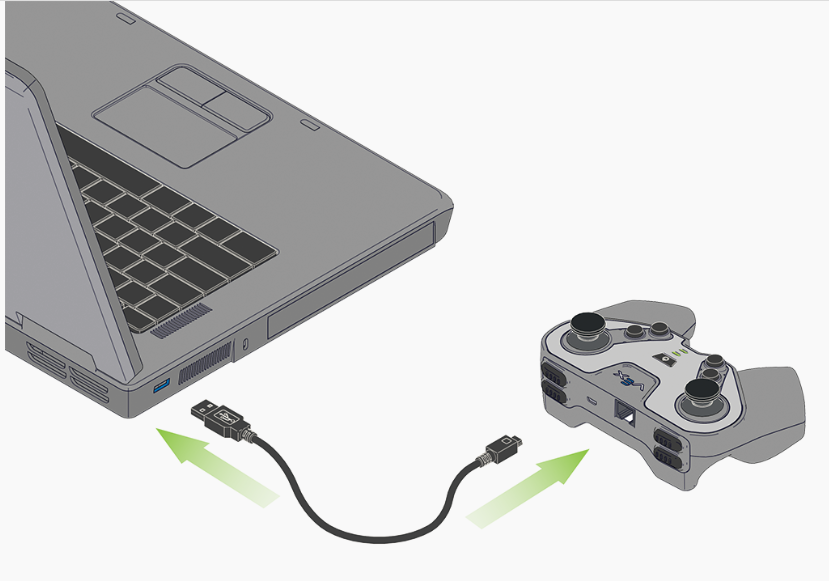

Sơ đồ bộ điều khiển được sạc từ máy tính xách tay bằng cáp USB.

Kết nối Bộ điều khiển với Máy tính hoặc nguồn điện USB khác.

Kết nối microUSB với cổng Sạc của Bộ điều khiển và USB với máy tính hoặc nguồn điện USB khác.
Đảm bảo Bộ điều khiển được bật.

LƯU Ý: Bộ điều khiển cũng có thể được sạc bằng cách kết nối cáp USB với bộ chuyển đổi tường USB.

Bộ điều khiển được kết nối với Não bằng Cáp buộc.

Kết nối bộ điều khiển với bộ não robot VEX IQ.
- Kết nối một đầu của Cáp Tether với Brain đã tắt nguồn bằng Pin Robot VEX IQ đã sạc và đầu còn lại với Bộ điều khiển.
- Nghe tiếng “tách” khi cắm Cáp Tether vào Bộ điều khiển và Brain để xác nhận rằng Cáp Tether đã được gắn chắc chắn.

LƯU Ý: Sạc Bộ điều khiển theo cách này sẽ làm giảm một phần pin của Robot.

Bộ não với nút Kiểm tra được tô sáng.

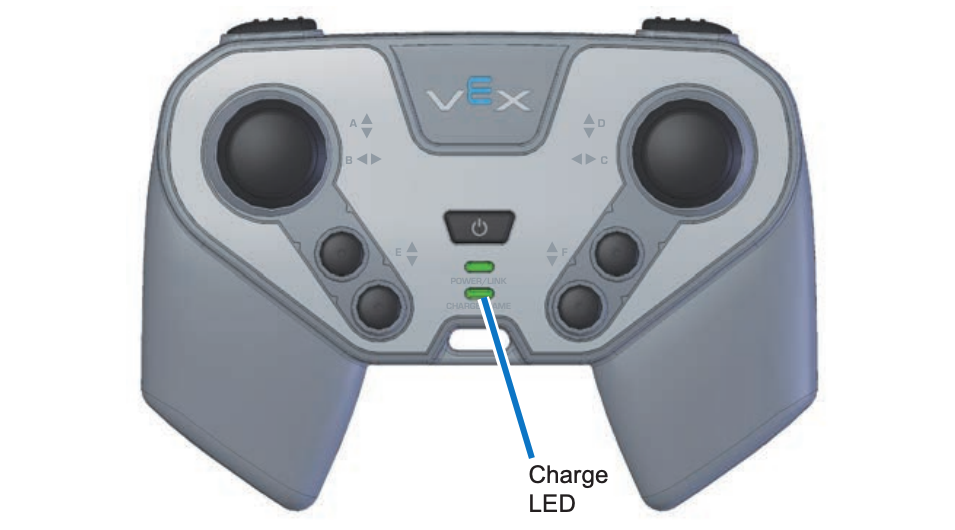

Bộ điều khiển có đèn báo phía dưới được gắn nhãn là đèn LED sạc.

LƯU Ý: Có ba màu có thể có cho đèn LED Sạc/Trò chơi: xanh lá cây, đỏ và xám.
