Menu điều hướng - IQ Brain (thế hệ 1)

Sử dụng VEX IQ (thế hệ 2)? Xem bài viết này.

Trên Brain có 4 nút chính dùng để điều hướng màn hình LCD:

Bộ não với nút Kiểm tra được tô sáng.

Nút Kiểm tra

Nút Kiểm tra được sử dụng để bật nguồn Brain cũng như chọn các lựa chọn khác nhau trên màn hình.

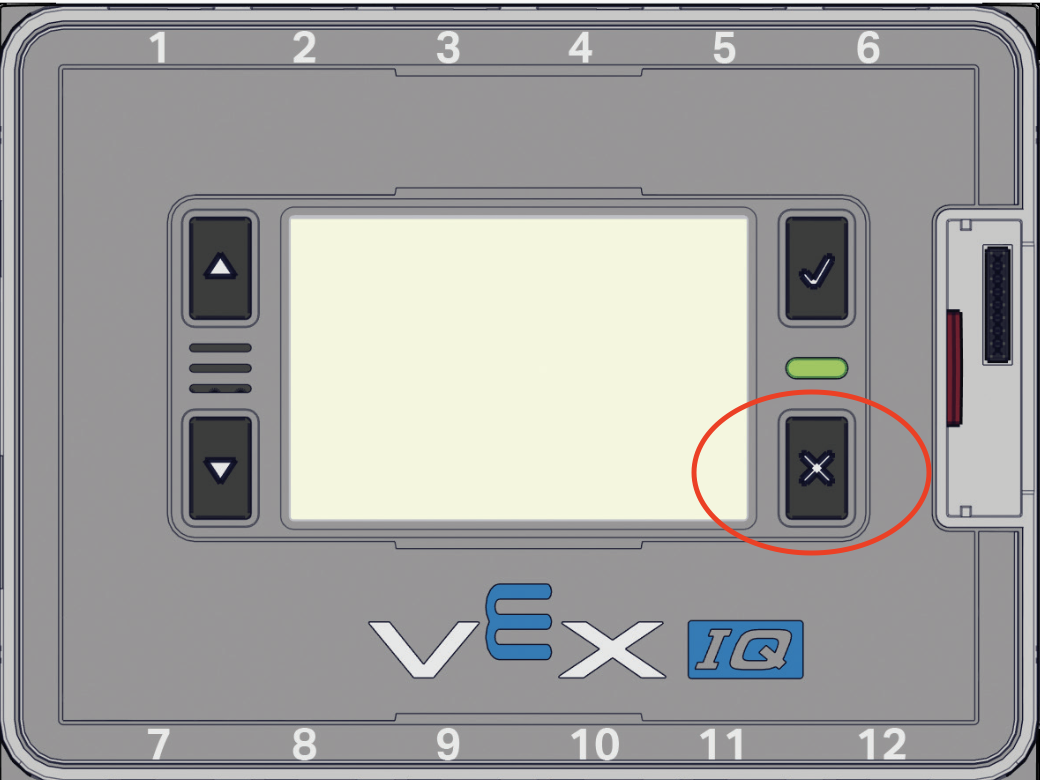

Bộ não với nút X được tô sáng.

Nút X

Nút X dùng để tắt nguồn Brain. Nó cũng được sử dụng như nút “quay lại” để quay lại màn hình trước đó.

  • Nhấp vào ở đây để xem bài viết “Cách bật/tắt bộ não robot VEX IQ”.

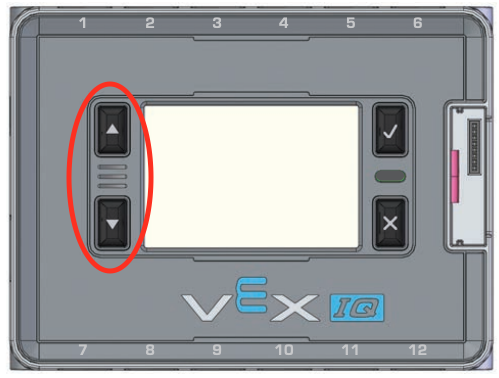

Bộ não với các nút Mũi tên Lên và Xuống được tô sáng.

Mũi tên lên và xuống

Mũi tên lên và xuống được sử dụng để điều hướng giữa các tùy chọn khác nhau trên màn hình LCD.

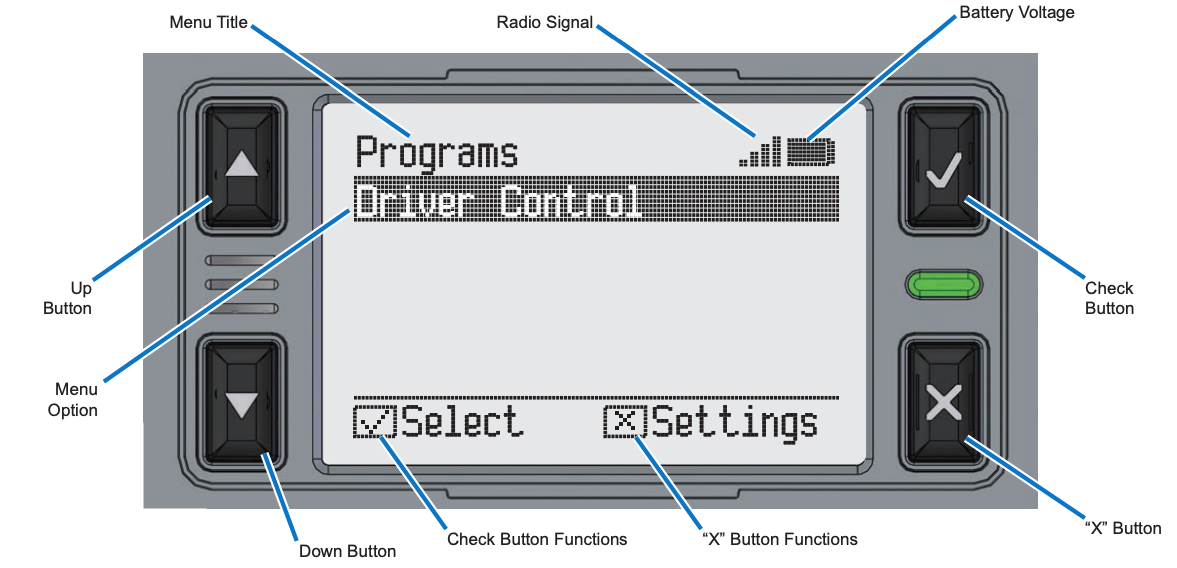

Màn hình não và các nút được hiển thị với các tính năng được ghi chú. Các nút được dán nhãn là Nút Lên, Nút Xuống, Nút Kiểm tra và Nút X. Tiếp theo, từ Chương trình được gắn nhãn là Tiêu đề Menu. Bên phải biểu tượng Tín hiệu được gắn nhãn là Tín hiệu vô tuyến và biểu tượng Pin được gắn nhãn là Điện áp pin. Bên dưới, tùy chọn Driver Control được gắn nhãn là Tùy chọn Menu. Ở cuối màn hình, các nút chức năng được hiển thị, với nút Kiểm tra để Chọn và nút X để chuyển sang menu Cài đặt.

Bên trái là ví dụ về màn hình LCD khi bật nguồn. Lưu ý phần dưới cùng của màn hình hiển thị cách Chọn bằng nút Kiểm tra hoặc truy cập Cài đặt bằng nút X.
