Bước 1: Tập hợp các bộ phận cần thiết và tháo Pin EDR

Hình ảnh vi điều khiển VEX Cortex giới thiệu thiết kế và bố cục của nó, một phần trong nguồn tài nguyên phần cứng dành cho các dự án VEX Robotics, làm nổi bật khả năng tích hợp với các cảm biến và động cơ cho các ứng dụng giáo dục và cạnh tranh.

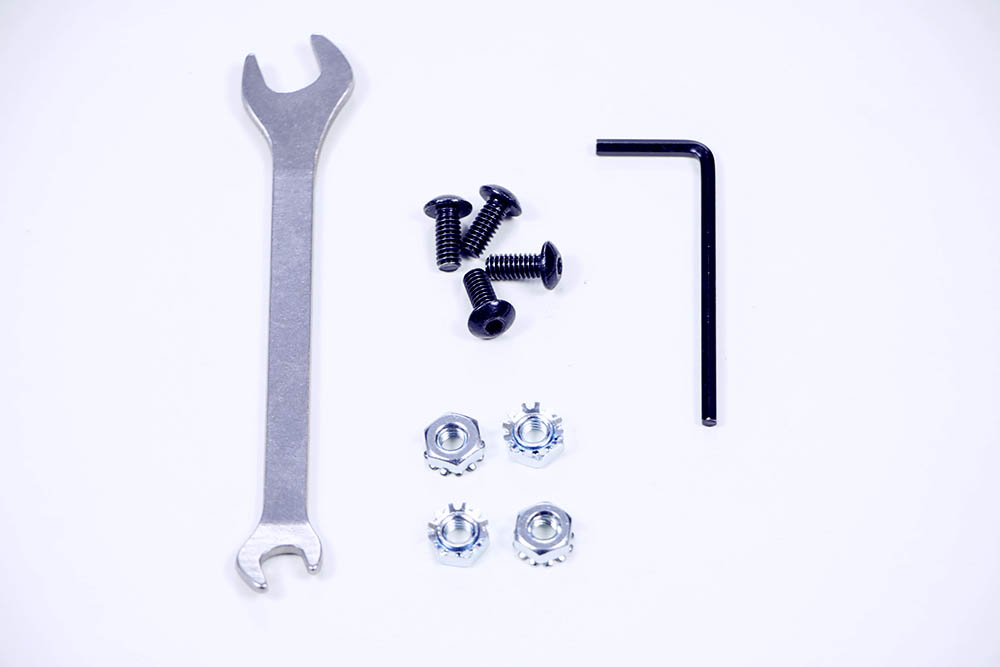

Bạn sẽ cần các mục sau đây:
- (1) Pin Robot V5 (không hiển thị)
- (1) Cáp pin Robot V5 (không hiển thị)
- (2) Kẹp pin V5 (không hiển thị)
- (4) Vít #8-32 x 1/2"
- (4) #8-32 Hạt Keps
- (1) Cờ lê 11/32"
- (1) Khóa lục giác 3-32"
- Một VEX EDR Clawbot được chế tạo (không hiển thị)
Khi muốn nối dây pin, bạn cũng sẽ cần gắn Bộ não Robot V5 vào robot của mình.
Sử dụng cờ lê và phím lục giác để tháo Dây đeo pin VEX EDR và Pin robot 7.2V NiMH khỏi robot của bạn trước khi tiếp tục.

Bước 2: Gắn kẹp pin V5

Hình ảnh minh họa các thành phần phần cứng của vi điều khiển VEX Cortex, giới thiệu nhiều loại cảm biến và động cơ cho các dự án robot, liên quan đến danh mục Cortex trong tài liệu VEX Robotics.

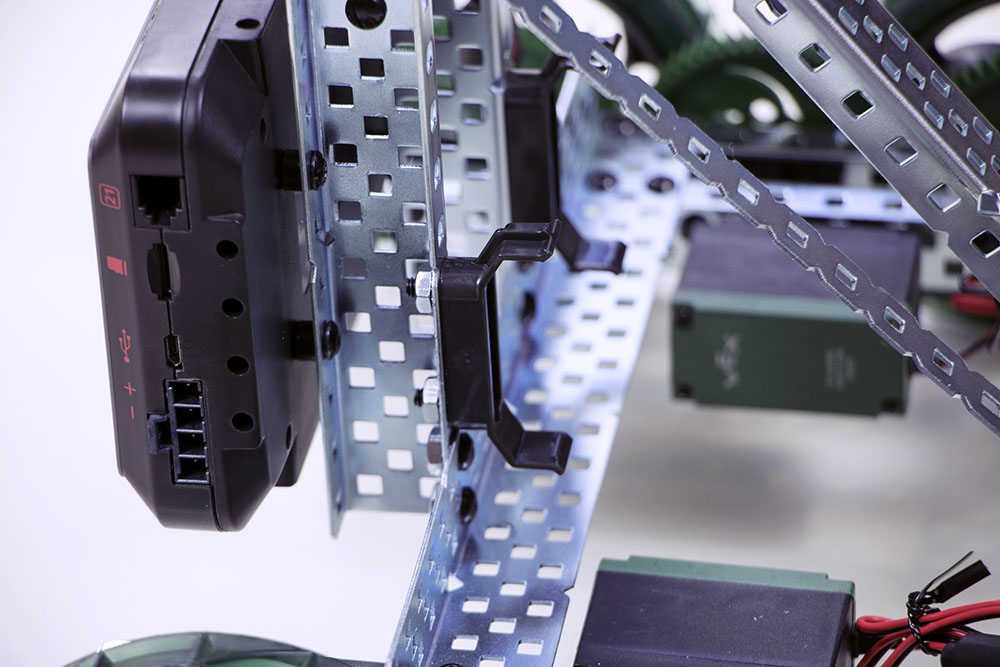

Gắn hai Kẹp pin V5 vào phần dưới cùng của cấu trúc thành bên trong cho cánh tay Clawbot.

Bước 3: Cố định Pin Robot V5 vào các kẹp

Sơ đồ các thành phần phần cứng của vi điều khiển VEX Cortex, minh họa các kết nối và bố trí cho các dự án robot, như một phần của danh mục tài nguyên Cortex dành cho VEX Robotics.

Nhấn pin vào các kẹp cho đến khi bạn nghe và cảm thấy pin khớp vào vị trí.

Bước 4: Kết nối pin Robot V5

Hình ảnh vi điều khiển VEX Cortex giới thiệu thiết kế và các tính năng liên quan đến tài nguyên phần cứng cho các dự án robot, bao gồm lập trình và tích hợp với cảm biến và động cơ.

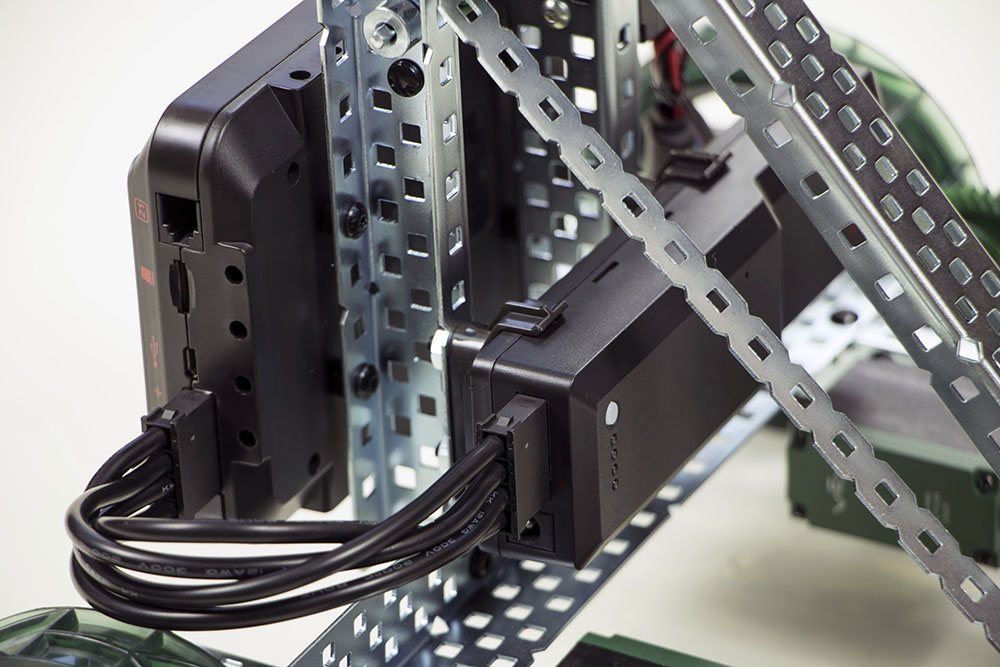

Đấu dây pin vào Bộ não Robot V5 bằng cáp pin.
Để biết hướng dẫn chi tiết hơn về cách lắp và đấu dây pin, hãy xemHướng dẫn lắp ráp V5 Clawbot.
