Đèn chỉ báo LED trên Pin V5 có thể cung cấp cho bạn thông tin trạng thái sạc và cho bạn biết nếu Pin có vấn đề. Đèn báo phát sáng màu xanh lục để hiển thị trạng thái sạc và phát sáng hoặc nhấp nháy màu đỏ để cảnh báo bạn rằng việc sạc Pin không thành công hoặc Pin không hoạt động. Bài viết này sẽ hướng dẫn các bạn cách giải thích đèn và lỗi của Pin V5.

Giải thích đèn báo pin trong khi sạc

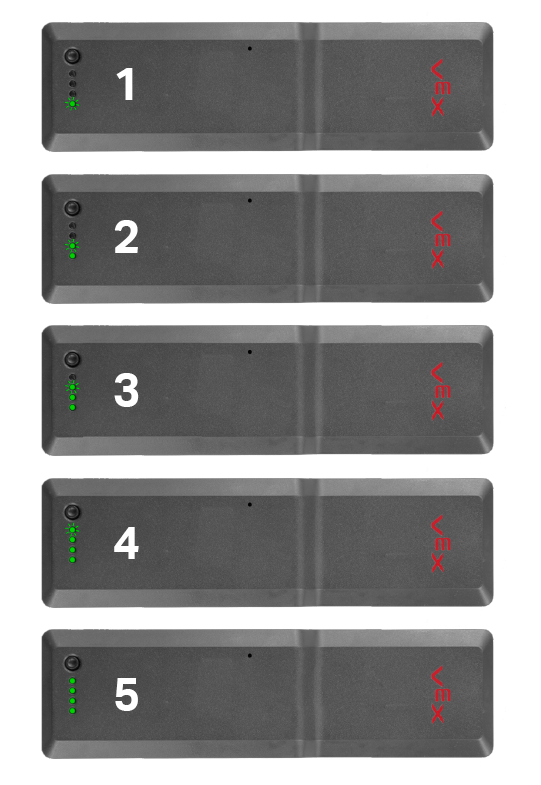

Hình minh họa cho thấy cách giải thích đèn báo pin khi sạc cho hệ thống robot VEX V5, làm nổi bật các kiểu đèn khác nhau và ý nghĩa của chúng để khắc phục sự cố về tình trạng pin.

Tham khảo hình ảnh bên trái. Có một mô tả được viết bên cạnh mỗi đèn nhấp nháy màu xanh lá cây giải thích các giai đoạn sạc pin.

LƯU Ý:Khi quá trình sạc diễn ra, số lượng đèn nhấp nháy màu xanh lục sẽ tăng lên. Khi pin được sạc đầy, cả bốn đèn sẽ sáng trong một thời gian ngắn rồi tắt. Tất cả bốn đèn LED màu xanh lá cây sẽ nhấp nháy cứ năm giây một lần khi pin được sạc trong khi vẫn kết nối với bộ sạc.

Giải thích đèn báo pin khi hết pin

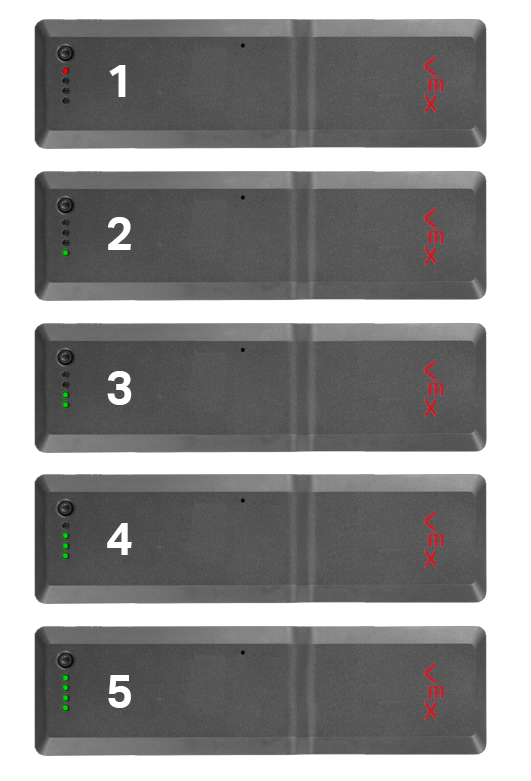

Sơ đồ minh họa cách giải thích đèn báo pin trên thiết bị V5 khi pin cạn, nêu bật các kiểu đèn khác nhau và ý nghĩa của chúng để khắc phục sự cố.

Nhấn nút đo pin hình tròn màu đen để xem mức sạc pin.

Tham khảo hình ảnh bên trái. Có một mô tả được viết bên cạnh mỗi đèn nhấp nháy màu xanh lá cây giải thích các giai đoạn sạc pin khi xả pin.

Cách giải thích lỗi pin V5

Giải quyết lỗi khi đèn LED nhấp nháy màu đỏ ở vị trí thứ 4

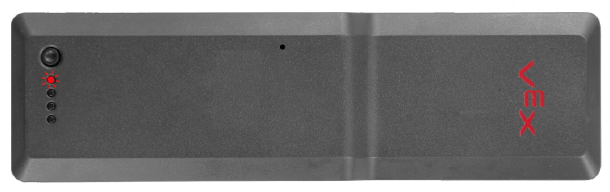

Sơ đồ minh họa các bước giải quyết lỗi được chỉ báo bằng đèn LED nhấp nháy màu đỏ ở vị trí thứ tư trên robot VEX V5, một phần của hướng dẫn khắc phục sự cố.

Sạc pin càng sớm càng tốt nếu đèn LED màu đỏ nhấp nháy năm lần mỗi giây. Điều này cho thấy pin đang ở mức cực thấp.

LƯU Ý: Nếu bộ sạc được kết nối trong khi đèn LED nhấp nháy thì đèn LED sẽ tiếp tục nhấp nháy cho đến khi điện áp bên trong tăng lên trên mức tới hạn và pin được coi là ổn định trở lại.

Sửa lỗi khi đèn LED nhấp nháy ở vị trí thứ ba và thứ tư

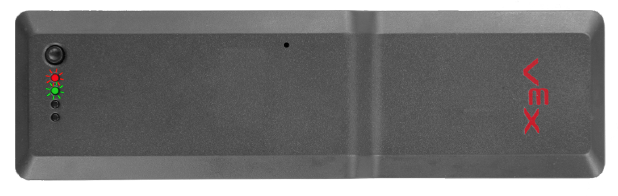

Sơ đồ cho thấy cách sửa lỗi khi đèn LED nhấp nháy ở vị trí thứ ba và thứ tư trên rô-bốt V5, được sử dụng để khắc phục sự cố trong ngành rô-bốt.

Chú ý đèn LED màu đỏ và xanh lục nhấp nháy nhanh (đối với vexos 1.0.3 trở lên). Điều này cho thấy lỗi quá điện áp.

Cho phép pin giảm xuống dưới ngưỡng xác định trước và lỗi sẽ biến mất.

Kết nối lại pin với bộ sạc để xác minh rằng lỗi đã được khắc phục.

Nhận biết lỗi khi đèn LED nhấp nháy là dấu hiệu của cell xấu

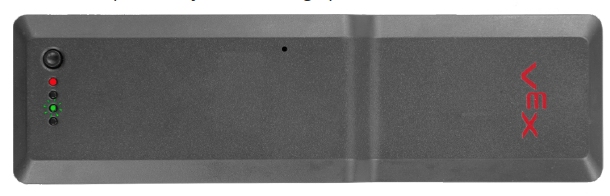

Sơ đồ minh họa dấu hiệu lỗi từ đèn LED nhấp nháy trên rô-bốt VEX V5, nêu bật sự cố tiềm ẩn liên quan đến một cell pin bị lỗi.

Hiểu khi pin hiển thị đèn LED màu đỏ với bất kỳ đèn LED màu xanh lục nào nhấp nháy nhanh (một lần mỗi giây), đã phát hiện thấy lỗi tế bào bên trong và về cơ bản pin đã chết.

LƯU Ý:Mẫu đèn LED này cho biết pin có ít nhất một tế bào bị hỏng. Đó là khuyến khích để thay thế pin.

Hiểu lỗi khi đèn LED nhấp nháy màu đỏ ở vị trí thứ tư

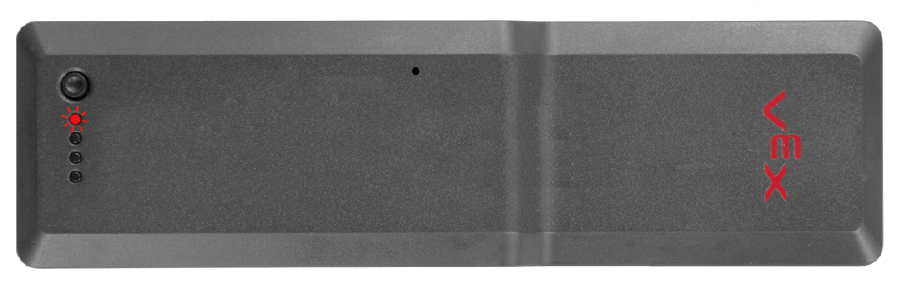

Sơ đồ minh họa lỗi được chỉ ra bởi đèn LED nhấp nháy màu đỏ ở vị trí thứ tư trên thiết bị robot VEX, được sử dụng cho mục đích khắc phục sự cố.

Ngắt kết nối bộ sạc để khắc phục lỗi nếu đèn LED màu đỏ nhấp nháy chậm xuất hiện một lần mỗi giây.

Phân biệt chớp nhanh và chớp chậm ở vị trí thứ nhất và thứ tư

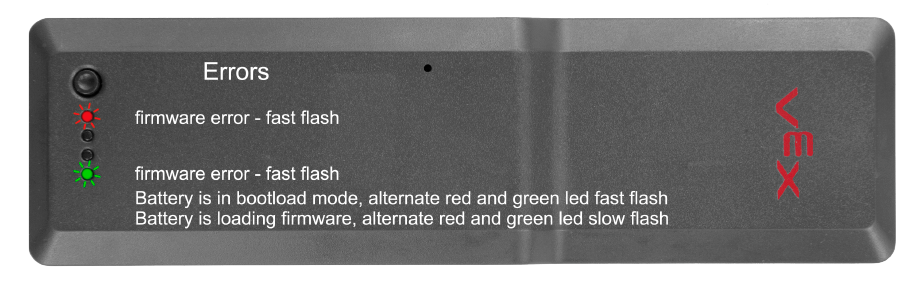

Sơ đồ minh họa sự khác biệt giữa đèn nháy nhanh và chậm ở vị trí thứ nhất và thứ tư, có liên quan đến việc khắc phục sự cố thuộc loại V5.

Kết nối pin với V5 Brain với chương trình cơ sở hợp lệ nếu đèn LED màu đỏ và xanh lục ở vị trí thứ nhất và thứ tư trong khi luân phiên nhấp nháy nhanh. Điều này cho biết pin đang ở chế độ tải khởi động chương trình cơ sở.

Giải quyết lỗi khi tất cả các đèn LED đều nhấp nháy

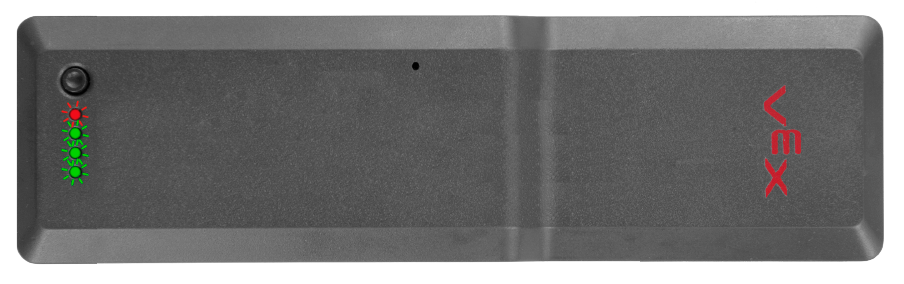

Sơ đồ minh họa các bước khắc phục sự cố để giải quyết vấn đề tất cả đèn LED nhấp nháy trên thiết bị V5, nêu bật các thành phần chính và hành động cần thực hiện.

Xác định xem tất cả đèn LED màu đỏ và xanh lục có nhấp nháy rất nhanh hay không. Nếu điều này xảy ra và bộ sạc được kết nối, điều này cho biết pin đang ở chế độ tải khởi động chương trình cơ sở.

Ngắt kết nối bộ sạc để cho phép cập nhật chương trình cơ sở nhằm cho phép tất cả các đèn LED tắt, sau đó kết nối với bộ não V5.

Khắc phục lỗi không có đèn LED sáng

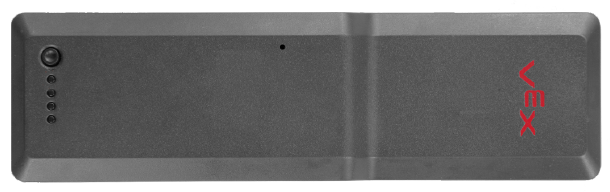

Hướng dẫn khắc phục sự cố cho hệ thống robot V5, chỉ ra các bước giải quyết sự cố đèn LED không sáng, có danh sách kiểm tra và chỉ báo trực quan để chẩn đoán.

Kết nối pin với bộ sạc và đợi một giờ trước khi ngắt kết nối.

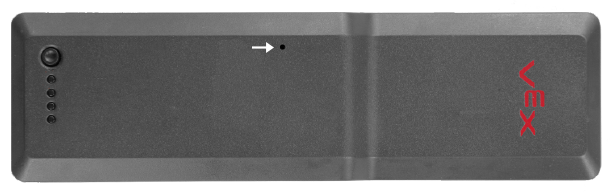

Nếu đèn không bật trong quá trình sạc hoặc không sáng sau khi nhấn nút trên pin, hãy sử dụng kẹp giấy hoặc vật có kích thước tương tự và nhấn nút đặt lại trên pin như hình bên dưới.

Biểu đồ luồng minh họa các bước khắc phục sự cố để giải quyết vấn đề đèn LED không hoạt động trên thiết bị V5, nêu bật các hành động chính cần thực hiện để giải quyết vấn đề hiệu quả.

Kết nối pin với bộ sạc một lần nữa và đợi một giờ trước khi ngắt kết nối.

Nếu sự cố vẫn tiếp diễn thì pin bị lỗi và bạn nên gửi email cho bộ phận Hỗ trợ VEX theo địa chỉ support@vex.com.
