Màn hình của VEX AIM Coding Robot cung cấp chỉ báo trạng thái và sử dụng các biểu tượng để cho phép bạn điều hướng qua các tùy chọn menu khác nhau. Bài viết này sẽ hướng dẫn bạn ý nghĩa của từng biểu tượng và ký hiệu khác nhau để giúp bạn bắt đầu sử dụng robot của mình.

Trạng thái pin

Màn hình Robot AIM với biểu tượng pin màu xanh lá cây ở góc trên bên phải được tô sáng.

Biểu tượng Pin ở góc trên bên phải hiển thị trạng thái hiện tại của pin robot.

Có ba hình ảnh biểu tượng pin được hiển thị, cho biết mức pin khác nhau. Phía trên là biểu tượng pin đầy màu xanh lá cây, ở giữa là biểu tượng pin đầy một nửa màu vàng và ở phía dưới là biểu tượng pin yếu màu đỏ.

Mức pin có thể được xác định thông qua màu sắc của biểu tượng:

Xanh lá cây - Pin đầy
Vàng - Pin một phần
Đỏ - Pin yếu

Biểu tượng pin nhấp nháy cho biết robot hiện đang sạc.

Trạng thái bộ điều khiển

Màn hình Robot AIM với biểu tượng Bộ điều khiển hiển thị ở góc trên bên trái, cho biết Bộ điều khiển One Stick đã được kết nối.

Khi Bộ điều khiển One Stick hiện đang được liên kết với robot, biểu tượng Bộ điều khiển sẽ xuất hiện ở góc trên bên trái của màn hình.

Trạng thái kết nối

Màn hình của Robot AIM có biểu tượng Bluetooth màu xanh lá cây ở góc trên bên trái, cho biết trạng thái Bluetooth đã được kết nối.

Trạng thái kết nối Bluetooth được biểu thị bằng biểu tượng Bluetooth ở góc trên bên trái của màn hình. Biểu tượng màu xanh lá cây đặc cho biết kết nối Bluetooth đang hoạt động.

Hình ảnh giống như hình trước, lần này có biểu tượng Bluetooth màu xám, cho biết robot hiện không được kết nối qua Bluetooth.

Biểu tượng màu xám nhấp nháy cho biết robot hiện không được kết nối Bluetooth.

Trạng thái của Radio được biểu thị bằng biểu tượng của Đài.

Trạng thái Radio cũng được biểu thị bằng biểu tượng Điểm truy cập. Biểu tượng rắn cho biết kết nối đang hoạt động và biểu tượng nhấp nháy cho biết robot hiện không được kết nối.

Trạng thái liên kết

Màn hình của Robot AIM với biểu tượng liên kết hiển thị ở góc trên bên trái, cho biết robot đã được liên kết.

Khi một Robot mã hóa VEX AIM khác đang được liên kết với robot, biểu tượng liên kết sẽ xuất hiện ở góc trên bên trái của màn hình.

Biểu tượng thông tin

Màn hình của Robot AIM với nút biểu tượng i màu xám ở phía dưới cùng, chính giữa màn hình được tô sáng.

Chọn biểu tượng Thông tin ở cuối màn hình sẽ mở thông tin về robot.

AIM1415 là tên robot trên màn hình. pin 97% và nó báo đã kết nối với AIM 7818.

Thông tin về robot bao gồm tên robot, thời lượng pin và tên của robot hiện đang được kết nối.

Biểu tượng điều hướng

Thông tin về Robot AIM được hiển thị trên màn hình và được đánh dấu ở giữa phía dưới là một mũi tên cong ngược lại trong một nút màu xám, cho biết cần chọn mục nào để thoát khỏi màn hình này.

Sử dụng mũi tên quay lại màu xám để thoát khỏi màn hình hiện tại.

Biểu tượng Menu chính

Màn hình của Robot AIM với biểu tượng Drive ở giữa.

Chọn biểu tượng Drive sẽ mở chế độ Drive tích hợp, cho phép bạn điều khiển robot bằng bộ điều khiển được liên kết. Xem bài viết này để tìm hiểu thêm về cách sử dụng chế độ Drive.

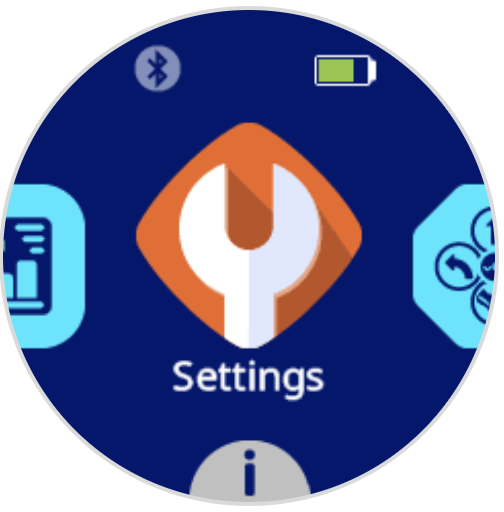

Màn hình của Robot AIM với biểu tượng Cài đặt ở giữa.

Chọn biểu tượng Cài đặt sẽ mở menu Cài đặt của robot. Xem bài viết này để tìm hiểu về Cài đặt của robot.

Màn hình của Robot AIM với biểu tượng Dự án ở giữa.

Chọn biểu tượng Dự án sẽ cho phép bạn truy cập vào dự án đã tải xuống trên robot. Xem bài viết này để tìm hiểu về cách sử dụng các dự án trên robot.

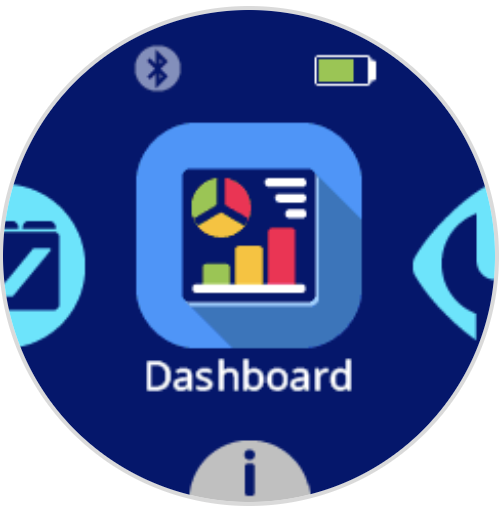

Màn hình của Robot AIM với biểu tượng Bảng điều khiển ở giữa.

Chọn biểu tượng Bảng điều khiển sẽ mở Bảng điều khiển. Xem bài viết này để tìm hiểu thêm về các tính năng của Bảng điều khiển.

Màn hình của Robot AIM với biểu tượng Mã hóa nút ở giữa.

Chọn biểu tượng Mã hóa nút sẽ mở Mã hóa nút để bạn có thể mã hóa robot bằng các nút trên màn hình của robot.
