VEX CTE Workcell được thiết kế để mô phỏng các ứng dụng thực tế của workcell trong ngành sản xuất. Băng tải Serpentine là một trong những hệ thống băng tải được sử dụng phổ biến nhất để lắp ráp và vận chuyển vật liệu. Bạn có thể tự lắp ráp các chuỗi serpentine tùy chỉnh ngoài những gì được hiển thị trong hướng dẫn xây dựng khi hoàn thành thử thách.
Lưu ý rằng ví dụ được cung cấp bên dưới dựa trên bố cục Băng tải Serpentine tiêu chuẩn. Quá trình tương tự này có thể được áp dụng cho băng tải có bất kỳ cấu hình nào.

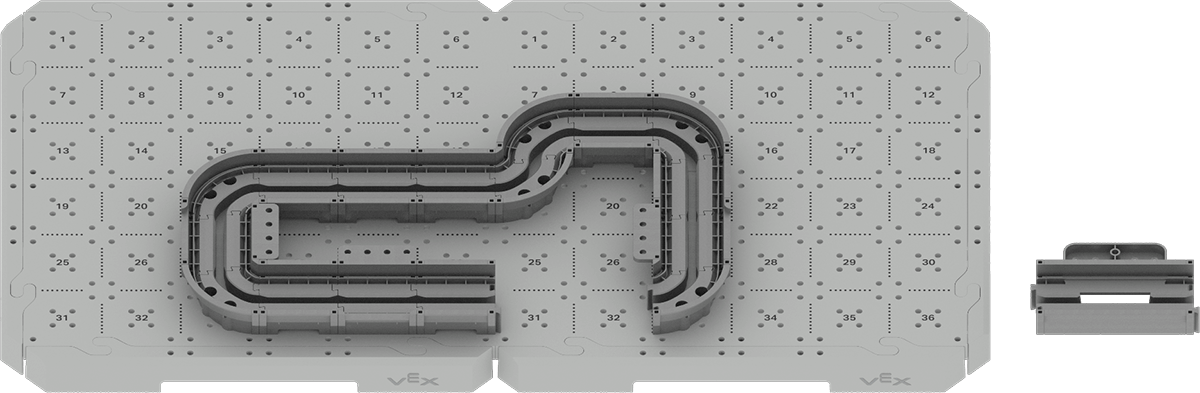

Đầu tiên, lắp ráp các thanh ray băng tải Serpentine tùy chỉnh cho đường ray bạn muốn tạo và gắn nó vào Gạch CTE. Lưu ý rằng các bộ phận Đường ray xoay cần phải được cố định vào Gạch CTE bằng Vít truyền động hình sao và Đai ốc có cấu hình thấp.
Chừa một khoảng trống trên đường ray băng tải Serpentine tùy chỉnh của bạn để làm đường ray dẫn động cho băng tải Serpentine. Không gắn Đường ray dẫn động vào phần còn lại của Băng tải Serpentine.
Đặt Băng tải hình rắn - Xích vào đường ray đã lắp ráp để xem cần nhiều hay ít xích hơn cho khoảng cách mong muốn. Chuỗi phải:
- Vừa khít với phần đế của các thanh ray
- Không có độ chùng ở phần mở đầu cho Đường lái xe
- Không cần phải kéo căng để vừa với phần đế của các thanh ray
Tháo hoặc gắn Băng tải hình rắn - Nối các bộ phận lại với nhau cho đến khi đạt được độ dài mong muốn cho đường ray Băng tải hình rắn tùy chỉnh của bạn.
Gắn Băng tải hình rắn - Đầu và cuối của xích để tạo thành một chuỗi hoàn chỉnh.
Đối với mỗi Băng tải - Xích dạng Serpentine mà bạn đang sử dụng, bạn sẽ cần một Băng tải - Nền tảng dạng Serpentine.
Gắn Băng tải hình rắn - Nền tảng vào Băng tải hình rắn - Xích.

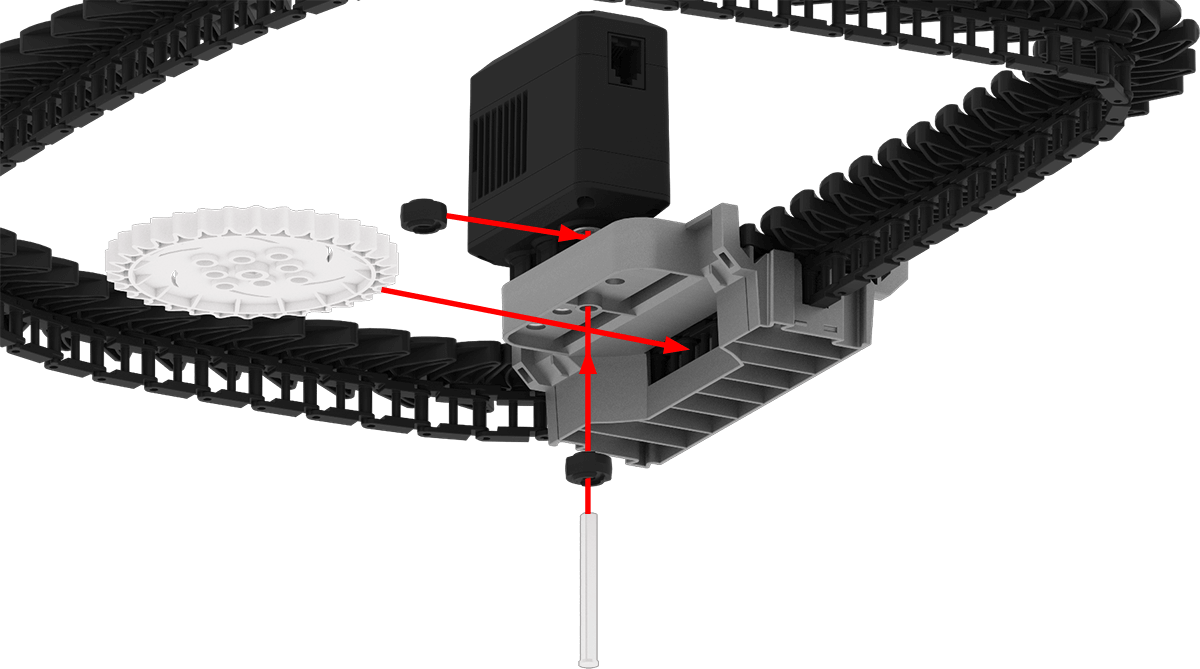

Đặt một phần Xích băng tải hình rắn đã lắp ráp vào bên trong Đường ray dẫn động băng tải hình rắn, được gắn vào Động cơ thông minh.
Đặt một Vòng đệm trục cao su bên dưới Động cơ thông minh.
Đặt bánh răng 32 răng vào lỗ mở của Băng tải hình rắn - Đường ray dẫn động.
Đặt Trục có nắp 3x qua Xích, được gắn thêm Vòng đệm trục cao su còn lại để cố định các bộ phận tại chỗ.
Gắn Băng tải Serpentine - Xích và Sàn đã lắp ráp với Đường ray dẫn động Băng tải Serpentine vào phần còn lại của đường ray Băng tải Serpentine đã lắp ráp.
Băng tải Serpentine tùy chỉnh của bạn hiện đã hoàn thành!
