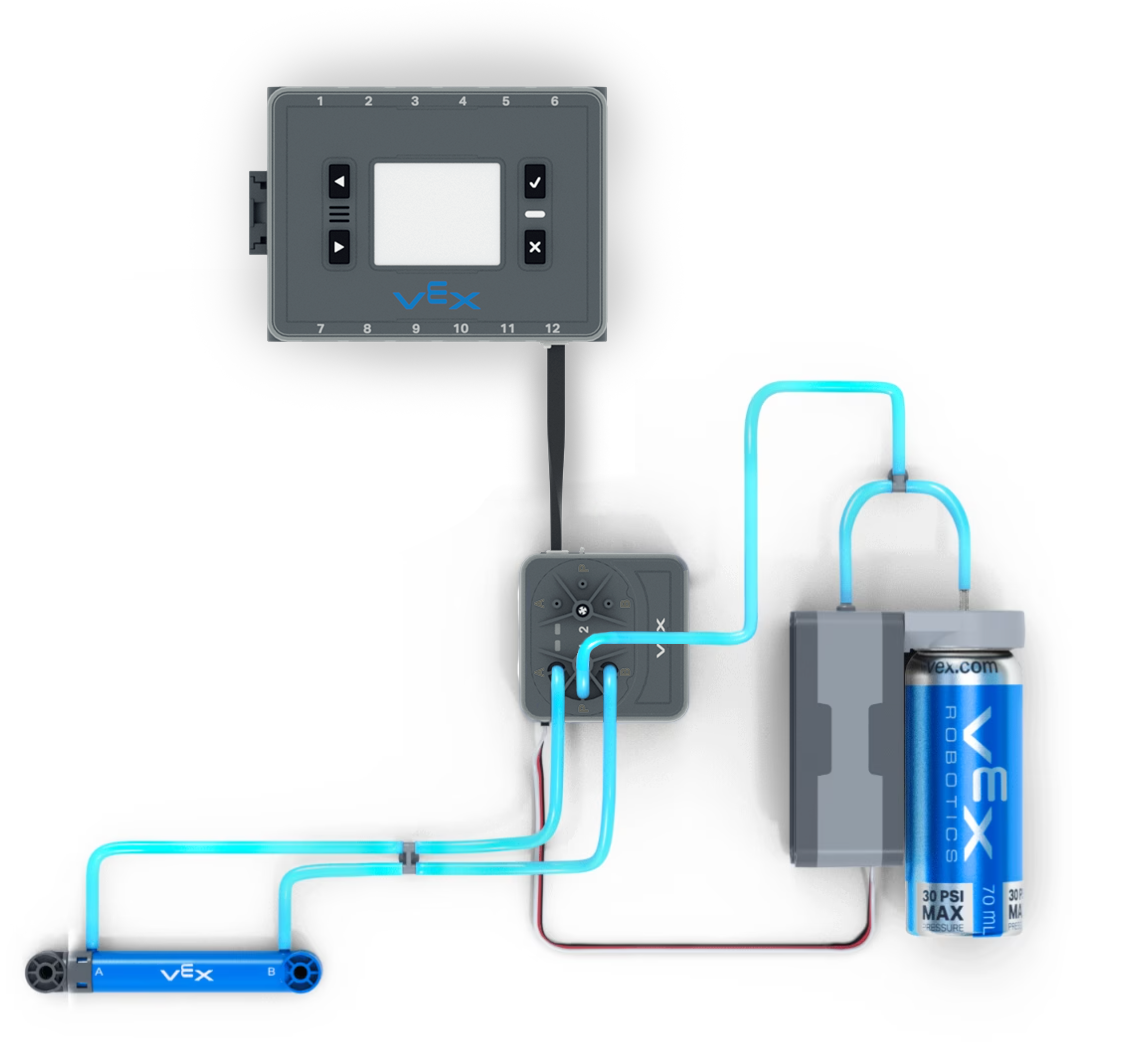

Tìm hiểu các thành phần của Bộ khí nén IQ

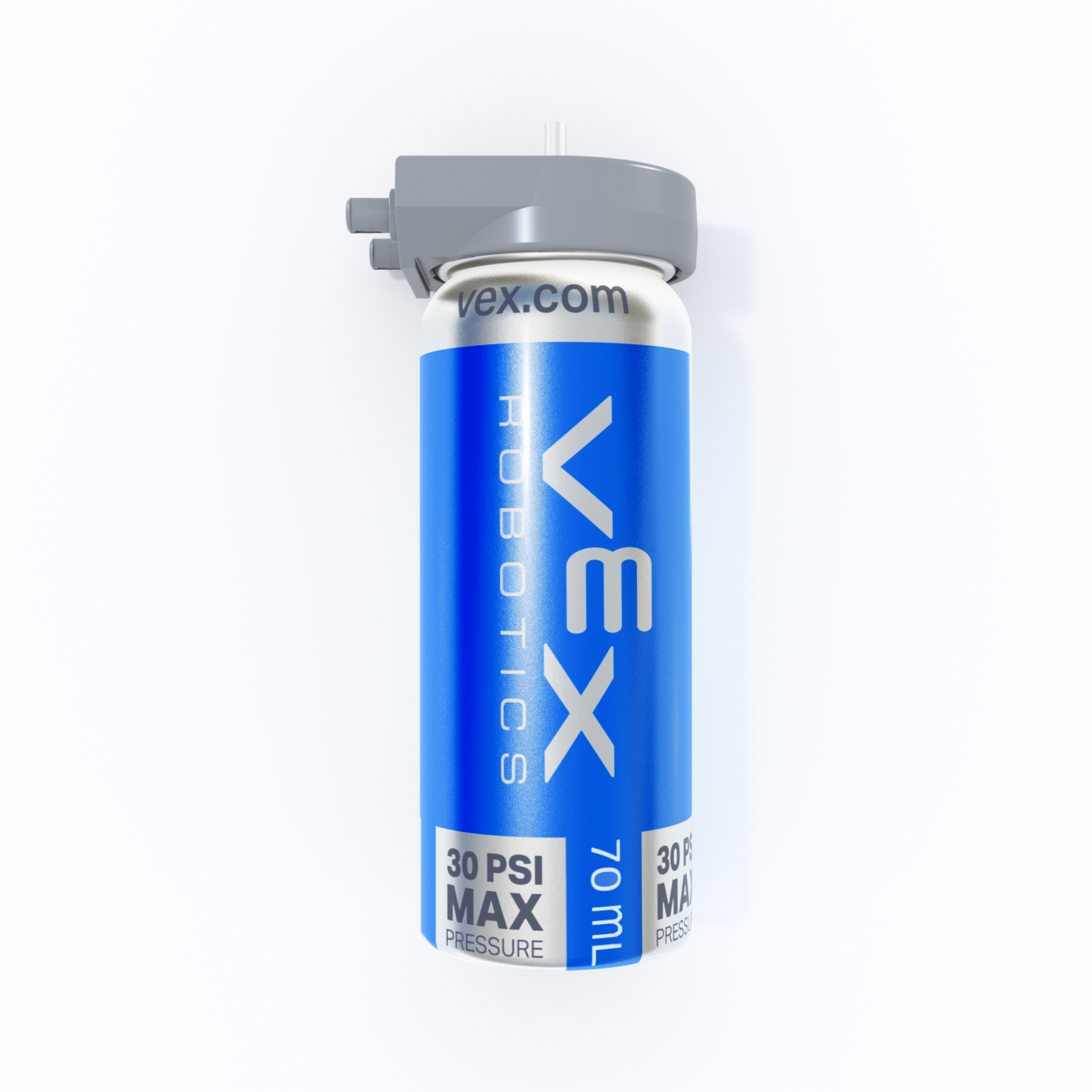

Bình chứa khí hoạt động như một hệ thống dự phòng cho khí nén của bạn, lưu trữ thêm không khí.

Khi nhiều bộ phận trong hệ thống khí nén của bạn (xi lanh) đều yêu cầu không khí đồng thời, Bình chứa khí sẽ can thiệp. Nó làm giảm sự phụ thuộc hoàn toàn của hệ thống vào Bơm khí nén. Đây là một thành phần quan trọng trong việc duy trì hoạt động ổn định và đáng tin cậy của hệ thống khí nén của bạn.

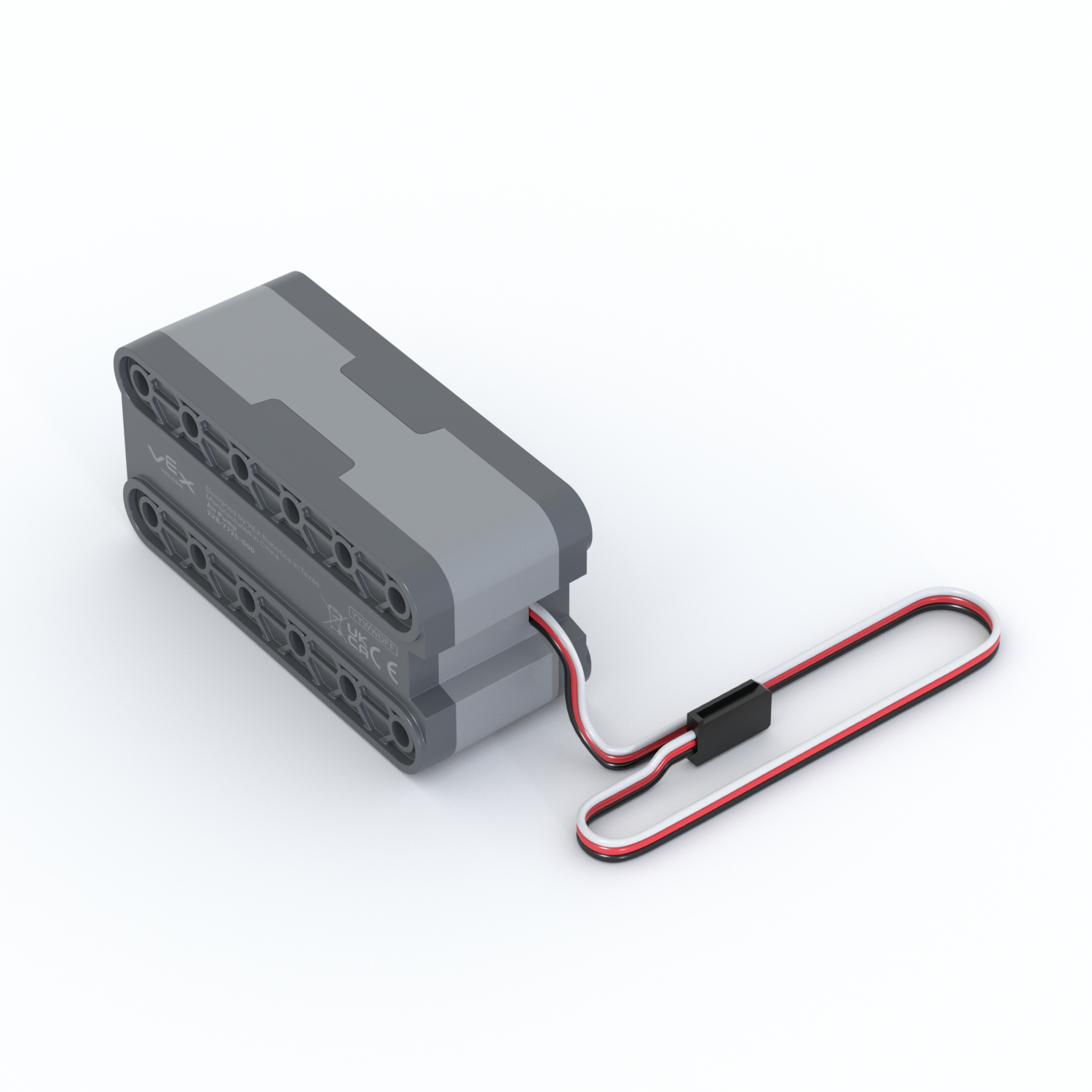

Máy bơm không khí, bạn có thể nhận biết nhờ hình chữ nhật màu xám, hoạt động giống như một động cơ bằng cách nén không khí và chủ yếu đưa không khí đến Xi lanh thông qua Điện từ.

Các Xi lanh không thể tự tạo ra bất kỳ lực nào nên chúng cần sự trợ giúp của Máy bơm không khí. Máy bơm không khí cũng gửi một phần khí nén đến Bình chứa khí. Bằng cách này, nó giữ cho toàn bộ hệ thống khí nén của bạn hoạt động trơn tru và hiệu quả, đặc biệt khi nhu cầu cao. Miễn là bạn muốn hệ thống của mình duy trì áp suất không khí, Máy bơm không khí sẽ vẫn bật.

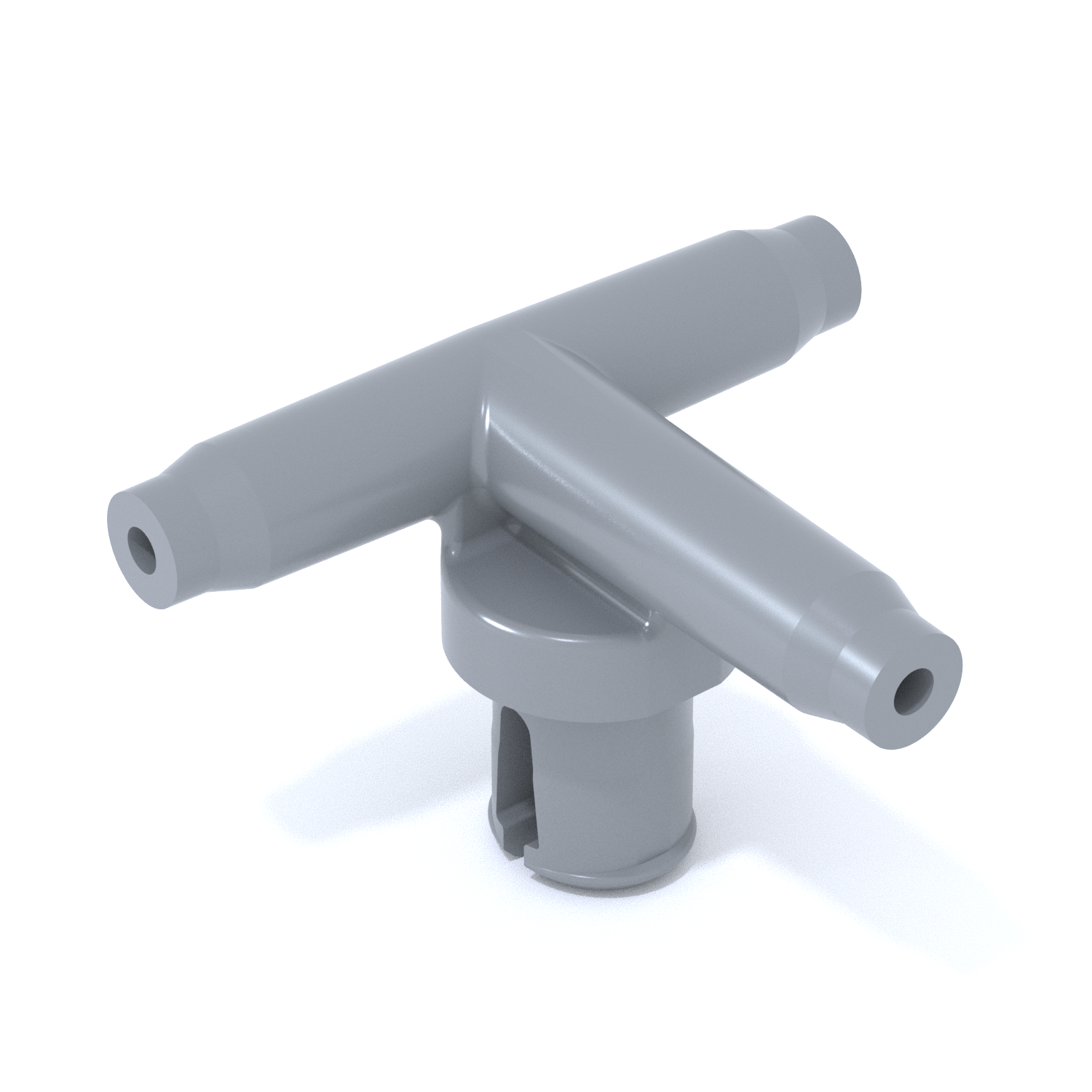

Tee Lắp, rất dễ nhận biết vì nó trông giống chữ 'T', giúp truyền không khí từ một nơi đến hai điểm khác nhau trong hệ thống khí nén của bạn.
Điều này mang lại cho bạn khả năng gửi không khí đến những nơi khác nhau cùng một lúc, như giúp nhiều xi lanh hoạt động cùng nhau hoặc quản lý các tuyến đường phức tạp hơn. Sử dụng Tee Lắp, bạn có thể đưa ra những thiết kế thực sự sáng tạo và linh hoạt cho hệ thống khí nén của mình.

Khớp nối thẳng cho phép bạn kết nối hai đoạn Ống với nhau, đồng thời cũng là điểm neo cho Ống của bạn, đảm bảo hệ thống khí nén của bạn luôn cố định và không di chuyển khi chạy.

Bằng cách gắn chặt Ống vào cấu trúc của bạn, Khớp nối thẳng giúp kiểm soát và giữ cho luồng khí điều áp ổn định. Bộ phận Lắp thẳng sử dụng đơn giản như ấn Ống vào đó và dẫn nó đến nơi cần đến. Nó làm cho việc xây dựng hệ thống của bạn dễ dàng và đáng tin cậy hơn.

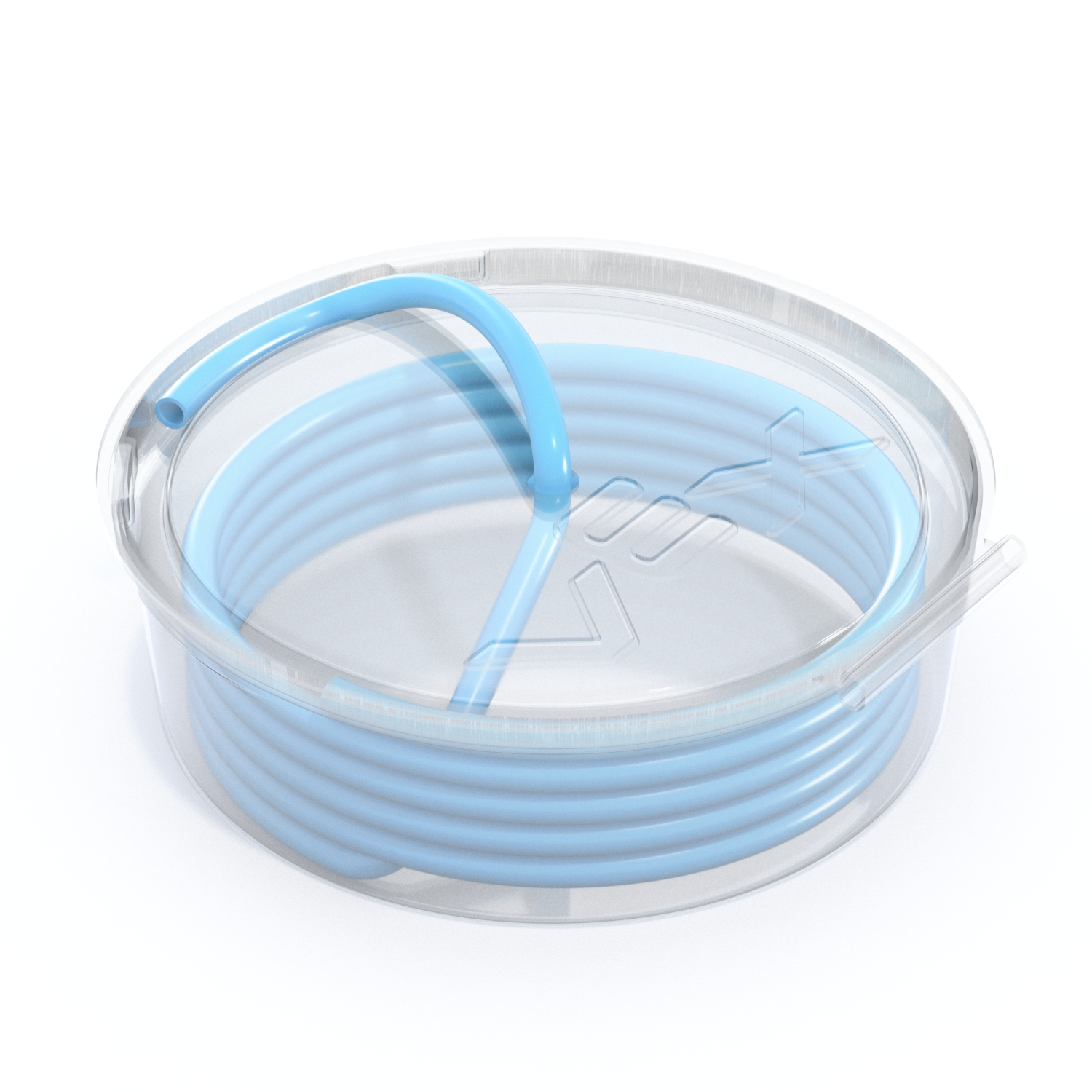

Ống có đường kính 4mm trong Bộ khí nén IQ của bạn rất quan trọng. Nó hoạt động giống như các tĩnh mạch, di chuyển không khí có áp suất từ ​​bộ phận này sang bộ phận khác.

Bạn có thể cắt ống theo bất kỳ chiều dài nào bạn cần bằng cách sử dụng kéo trong lớp, vì vậy nó hoàn hảo cho mọi dự án. Ống liên kết các bộ phận khác nhau của hệ thống khí nén của bạn và giúp nó hoạt động trơn tru. Bằng cách điều chỉnh độ dài của ống, bạn có thể tận dụng tối đa không gian trong thiết kế robot của mình.

Để mua thêm ống, Ống khí nén VEX IQ có sẵn tại vexrobotics.com

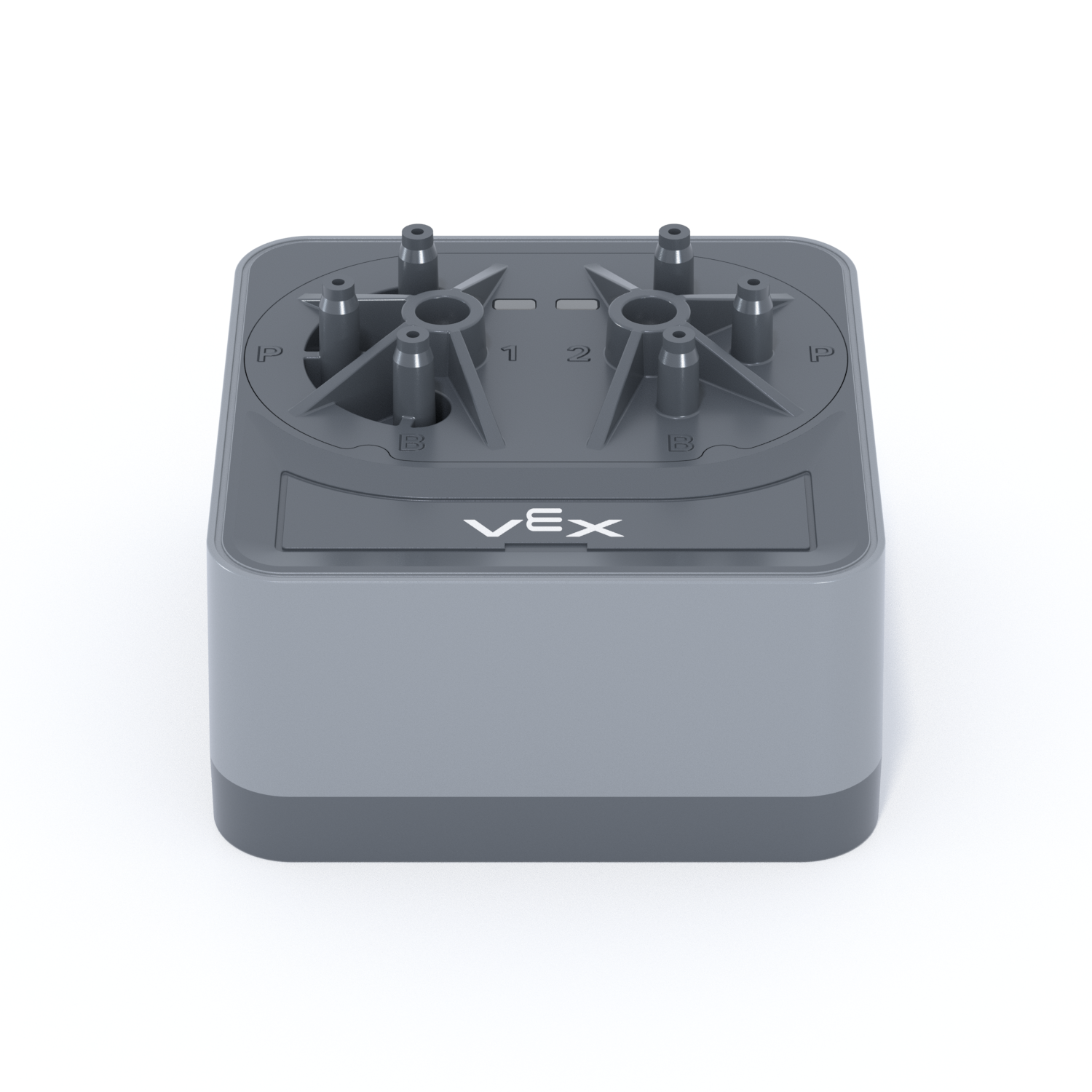

Van điện từ khí nén là bộ phận điều khiển quan trọng, hoạt động giống như một chiếc van điện tử. Nó nhận hướng dẫn từ Bộ não Robot của bạn và biến chúng thành các hành động khí nén bằng cách hướng khí nén vào các xi lanh.

Nó có thể điều khiển tối đa hai Mạch khí nén cùng lúc, điều khiển không khí làm cho xi lanh giãn ra (đẩy) hoặc rút lại (kéo). Phần này là chìa khóa trong việc quản lý cách hoạt động của hệ thống khí nén.

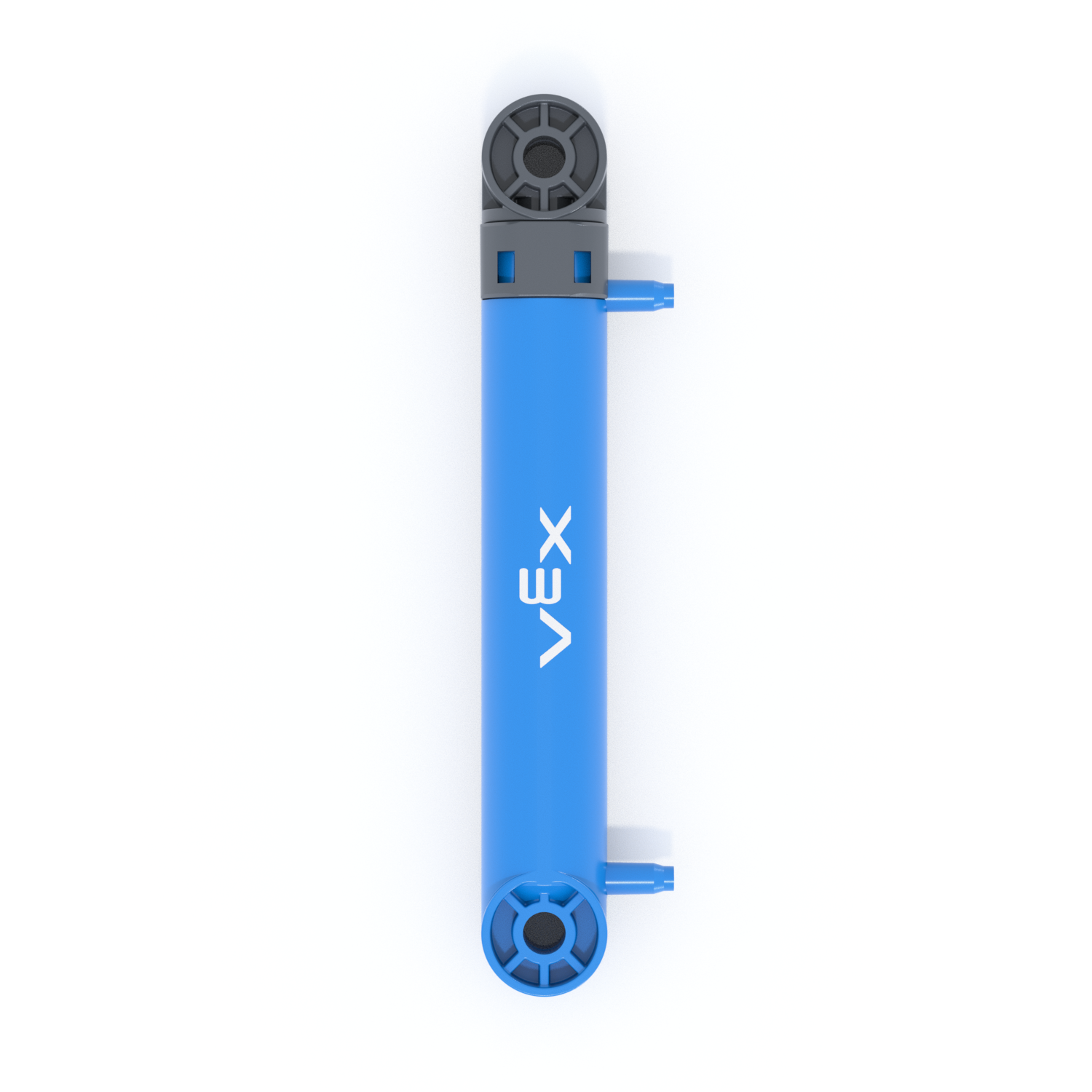

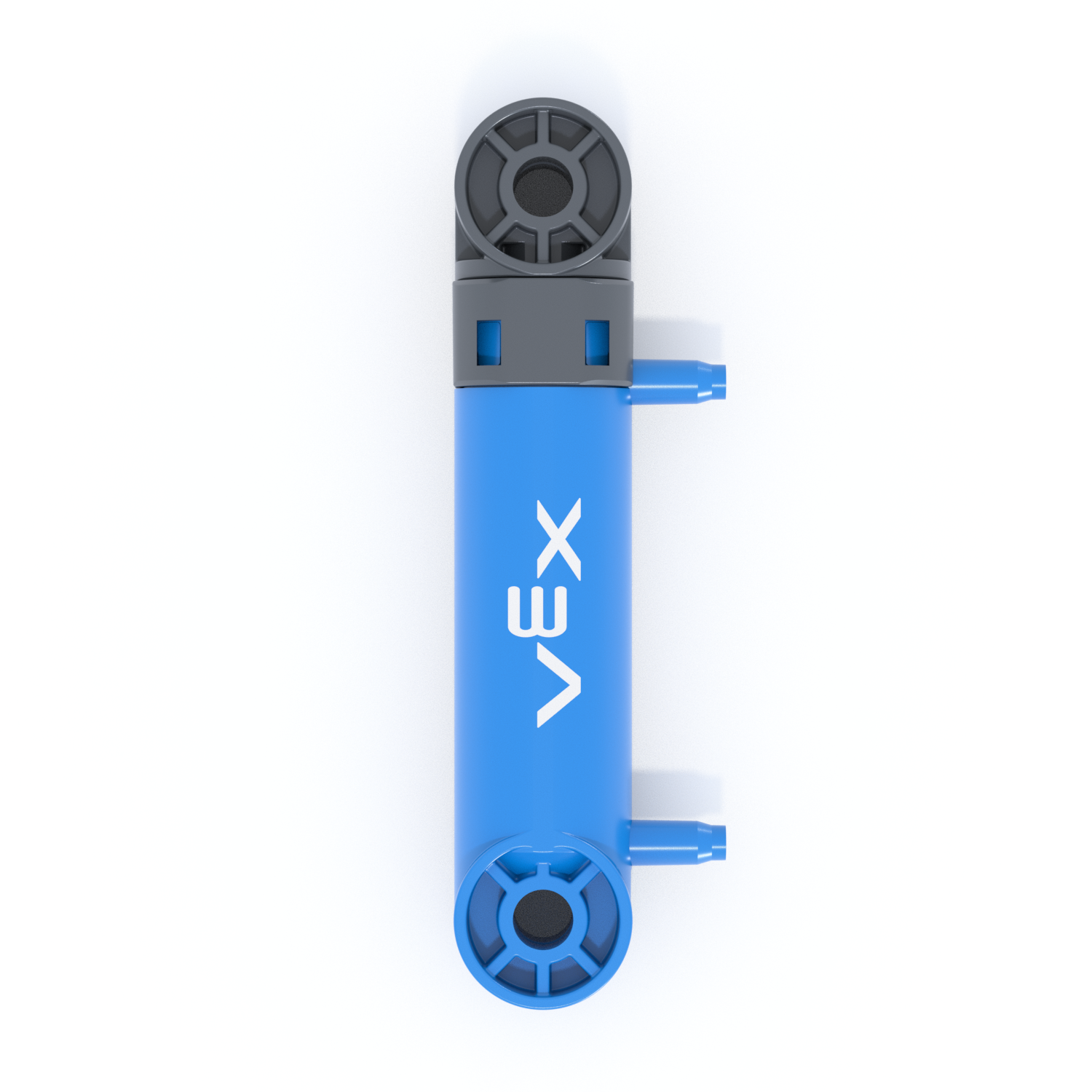

Bộ khí nén IQ đi kèm với hai loại xi lanh khí nén: bước 2x và bước 4x. Những xi lanh này sử dụng áp suất không khí để kéo dài hoặc rút lại, tạo ra chuyển động đẩy hoặc kéo.

'Cao độ' đề cập đến khoảng cách hình trụ có thể kéo dài, không phải kích thước ban đầu của nó. Chúng kết nối với Ống thông qua các phụ kiện tích hợp và sử dụng sức mạnh của không khí điều áp để tạo ra chuyển động tuyến tính. Chọn Xi lanh bước 2 hoặc 4 cho thiết kế của bạn dựa trên khoảng cách bạn cần di chuyển.
