Багато продуктів VEX IQ містять власні внутрішні процесори та працюють на спеціальній операційній системі. Це програмне забезпечення є прошивкою VEX IQ і називається VEXos.

Примітка: VEXcode IQ може оновлювати мікропрограму на контролері IQ, лише коли підключений до пристрою через кабель USB-C. VEXcode IQ на основі програми не підтримує оновлення мікропрограми на контролері IQ під час використання планшета iPad, Android або Fire.

Що таке прошивка?

Ця операційна система повністю розроблена компанією VEX Robotics і використовує гнучкість і потужність апаратного забезпечення VEX для різноманітних освітніх потреб і суворої конкуренції. Мозок автоматично надсилатиме останні оновлення на будь-який підключений до нього пристрій IQ.

Чому мені слід оновлюватися?

Є кілька причин, чому вам слід оновити мікропрограму контролера VEX IQ до останньої версії VEXos, деякі з них включають:

Оновлення VEXos включатимуть виправлення відомих помилок і додадуть програмне забезпечення, необхідне для роботи будь-яких нових пристроїв, представлених у лінійці VEX IQ.
Оновлення дозволяють розширені функції програмування.
Найкращий спосіб переконатися, що ваша система VEX IQ функціонує належним чином, — це підтримувати програмне забезпечення в актуальному стані.

Як дізнатися, чи застаріла прошивка контролера

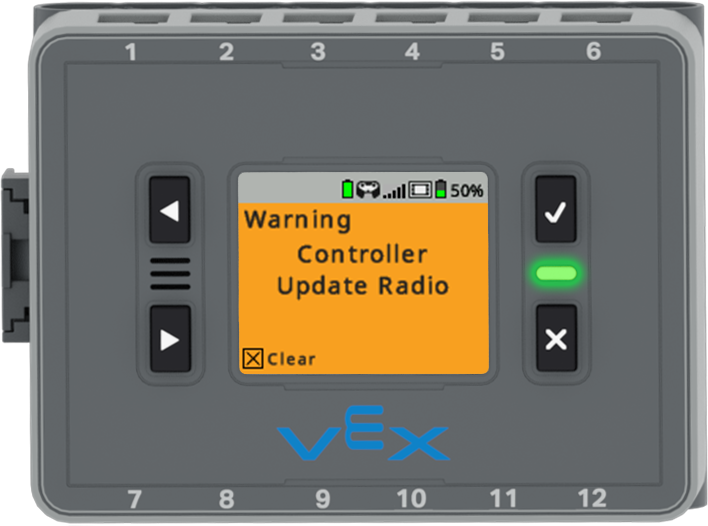

Екран IQ (2-го покоління) Brain відображається помаранчевим кольором і повідомленням «Попередження, радіо оновлення контролера». Нижче значок показує, що натисканням кнопки X можна очистити повідомлення.

Якщо ваш контролер і Brain сполучені, а мікропрограма контролера застаріла, це повідомлення про помилку з’явиться на екрані Brain.

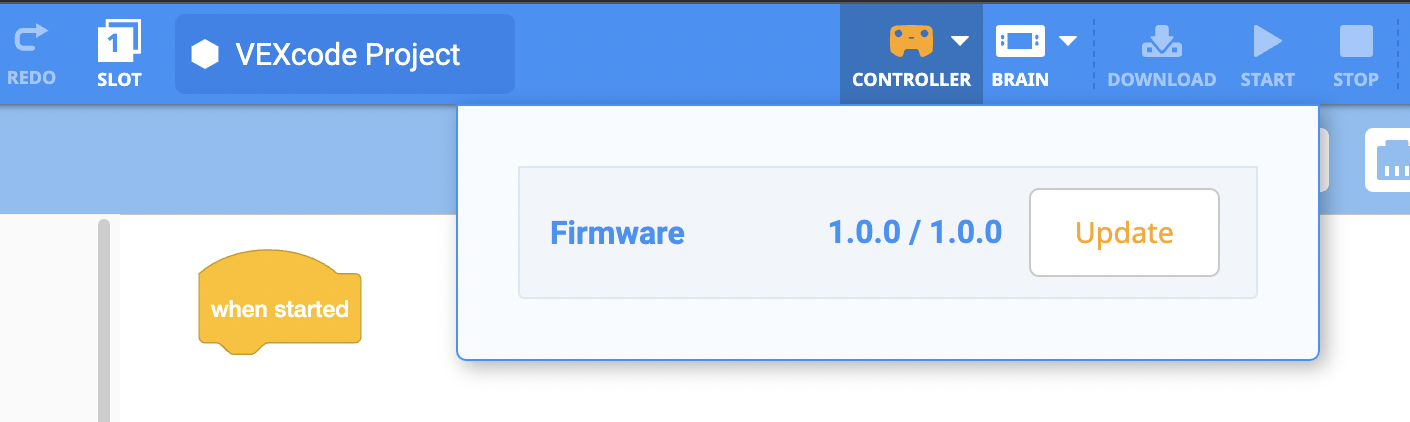

VEXcode IQ з помаранчевим значком контролера на панелі інструментів, що вказує на застарілість прошивки контролера. Відкрито випадаюче меню контролера, а поруч із версією прошивки є кнопка «Оновити».

Контролер підключено до VEXcode IQ на основі програми, а значок контролера на панелі інструментів помаранчевий.

Підказка «Прошивка VEXcode IQ застаріла» з повідомленням «Прошивка вашого контролера VEX IQ застаріла та потребує оновлення». Ви хочете оновити зараз? Внизу є дві кнопки, одна з яких написано «Ні», а інша — «Оновити».

Коли контролер під’єднано до VEXcode IQ через кабель USB-C, з’явиться запит із запитанням «Ви хочете оновити зараз?»

Як оновити мікропрограму контролера

Піктограма програми VEXcode IQ.

Спочатку переконайтеся, що жодні інші програми, які працюють з апаратним забезпеченням VEX, не відкриті у фоновому режимі, наприклад веб-інтерфейс VEXcode IQ або Visual Studio Code.

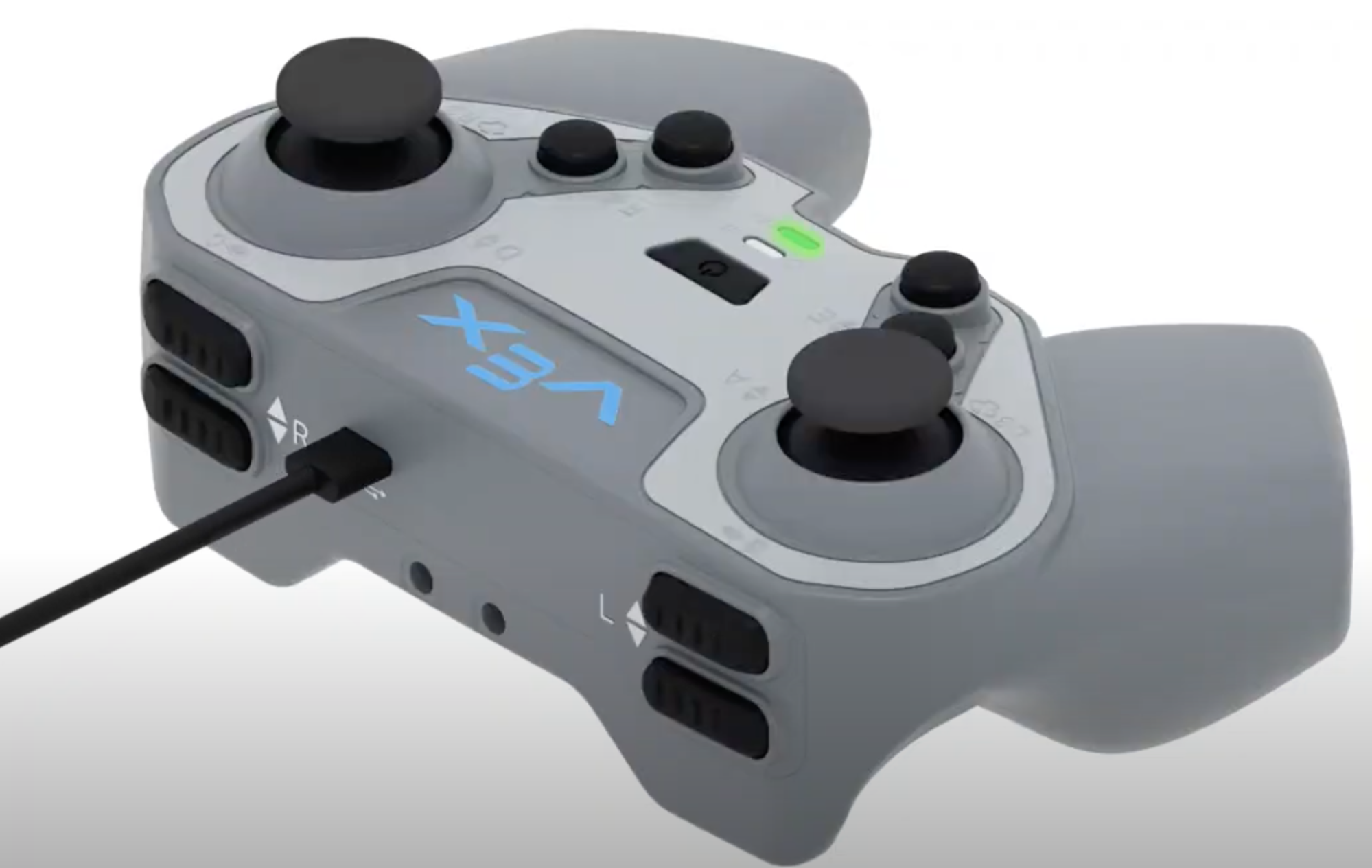

Контролер IQ підключено до комп'ютера за допомогою кабелю USB C.

За допомогою кабелю USB-C підключіть контролер до комп’ютера та переконайтеся, що він увімкнено.

Після підключення контролера запустіть VEXcode IQ.

Якщо у вас немає VEXcode IQ, ви можете завантажити його тут.

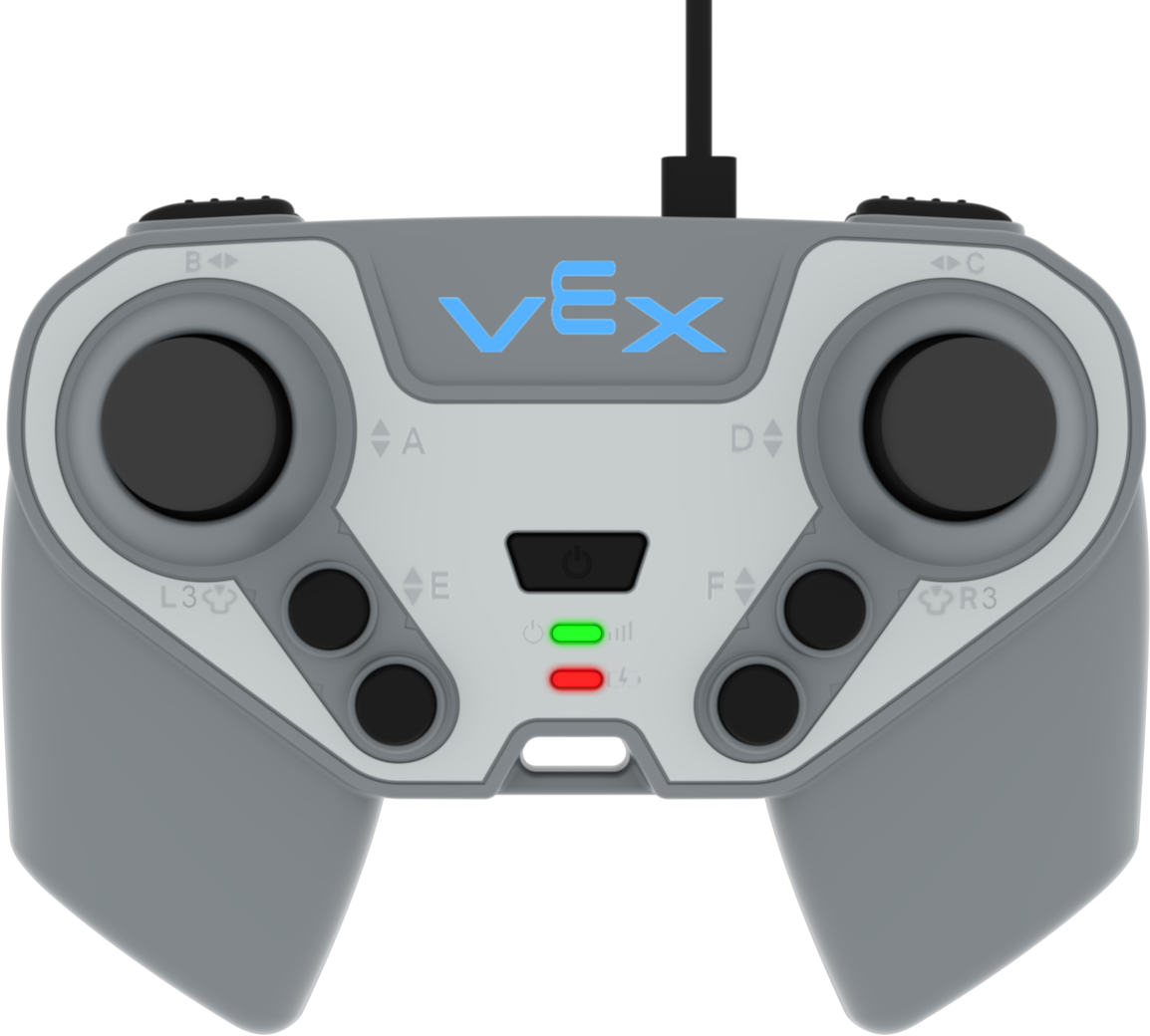

Контролер IQ підключено до комп'ютера за допомогою кабелю USB C. Світлодіодний індикатор живлення світиться зеленим, а світлодіодний індикатор заряджання світиться червоним. Це означає, що контролер заряджається і майже повністю заряджений.

Після підключення контролера через USB-C та ввімкнення живлення обидва індикатори на контролері будуть видимими.

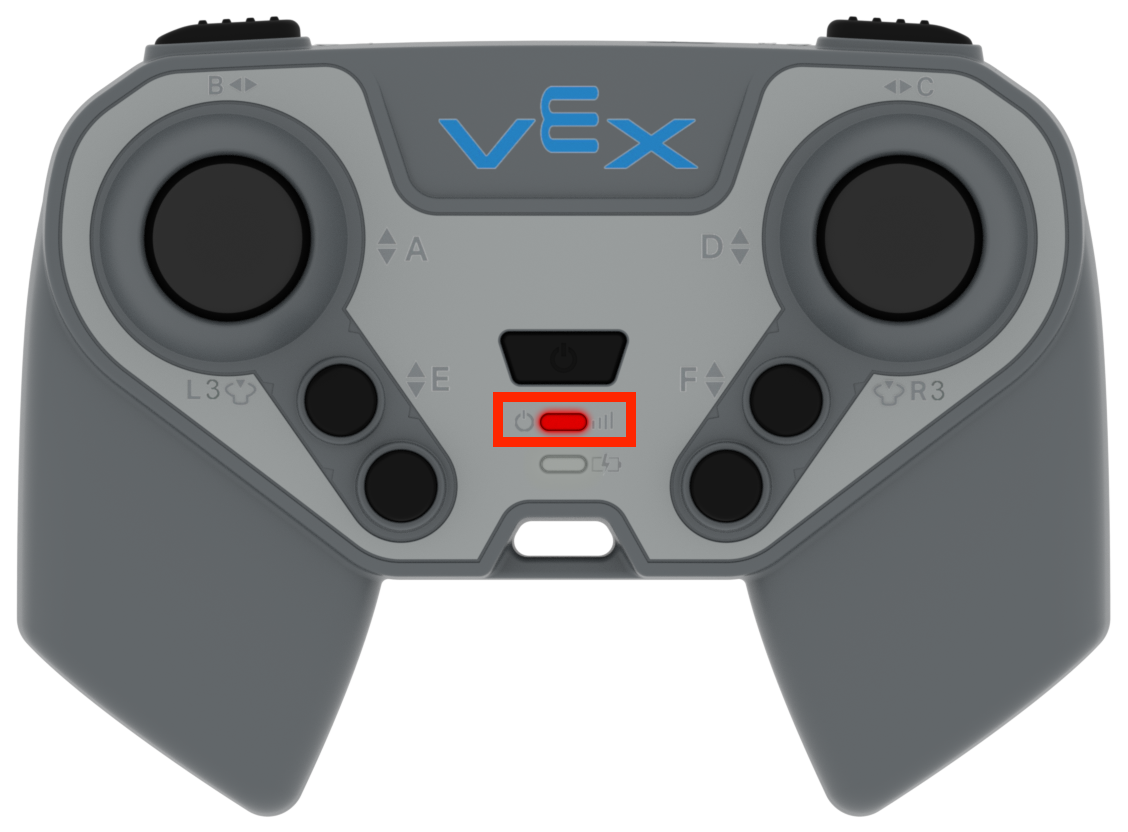

Контролер IQ зі світлодіодним індикатором живлення, що світиться червоним і виділений.

Після вибору «Оновити» контролер почне швидко блимати червоним.

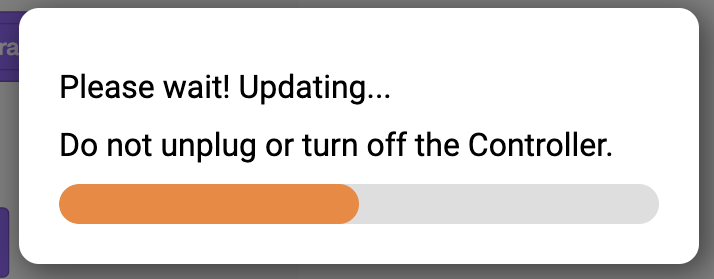

Підказка щодо оновлення VEXcode IQ з індикатором виконання та повідомленням «Зачекайте!». Під час оновлення не від’єднуйте та не вимикайте контролер.

Контролер розпочне оновлення, і з’явиться наступне повідомлення.

Зачекайте, поки контролер оновиться.

Це може зайняти кілька хвилин.

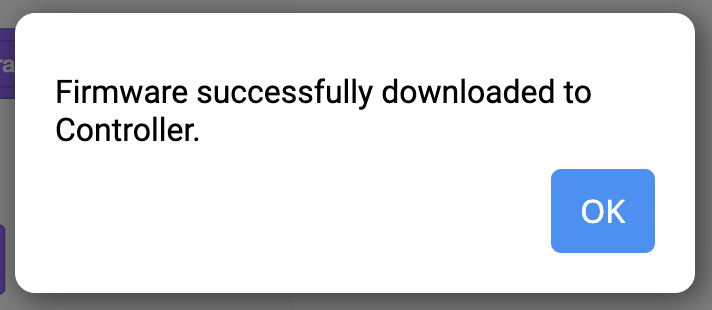

Підказка «Прошивка VEXcode IQ завантажена» з повідомленням «Прошивка успішно завантажена на контролер». Знизу є кнопка «ОК».

Після завершення оновлення з’явиться підказка.

Виберіть «ОК».

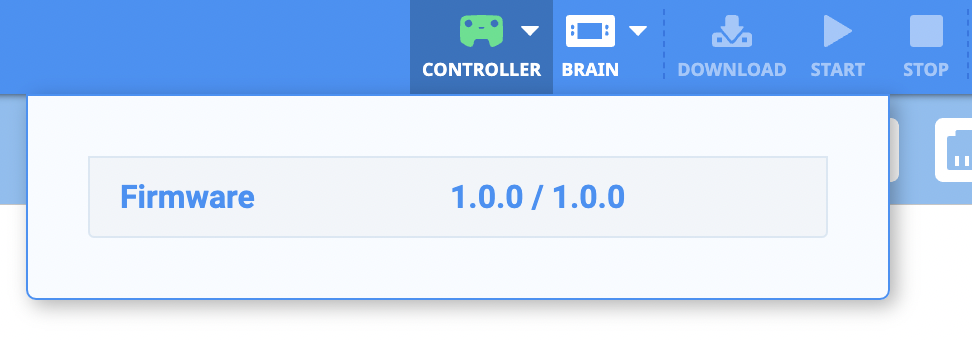

VEXcode IQ із зеленим значком контролера на панелі інструментів, що вказує на оновлення прошивки контролера.

Мікропрограму контролера оновлено, а піктограма контролера на панелі інструментів стане зеленою.
