Оновлення прошивки контролера VEX IQ (2-го покоління) у веб-версії VEXcode IQ (Windows) – Бібліотека VEX

Багато продуктів VEX IQ містять власні внутрішні процесори та працюють на спеціальній операційній системі. Це програмне забезпечення є прошивкою VEX IQ і називається VEXos.

Примітка: Оновлення мікропрограми через веб-інтерфейс VEXcode IQ доступне лише для контролерів 2-го покоління, а VEXcode IQ може оновлювати мікропрограму на контролері IQ лише за підключення до пристрою за допомогою кабелю USB-C. Веб-інтерфейс VEXcode IQ не підтримує оновлення мікропрограми контролера IQ під час використання планшета iPad, Android або Fire.

Що таке прошивка?

Ця операційна система повністю розроблена компанією VEX Robotics і використовує гнучкість і потужність апаратного забезпечення VEX для різноманітних освітніх потреб і суворої конкуренції. Мозок автоматично надсилатиме останні оновлення на будь-який підключений до нього пристрій IQ.

Чому мені слід оновлюватися?

Є кілька причин, чому вам слід оновити мікропрограму контролера VEX IQ до останньої версії VEXos, деякі з них включають:

Оновлення VEXos включатимуть виправлення відомих помилок і додадуть програмне забезпечення, необхідне для роботи будь-яких нових пристроїв, представлених у лінійці VEX IQ.
Оновлення дозволяють розширені функції програмування.
Найкращий спосіб переконатися, що ваша система VEX IQ функціонує належним чином, — це підтримувати програмне забезпечення в актуальному стані.

Як дізнатися, чи застаріла прошивка контролера

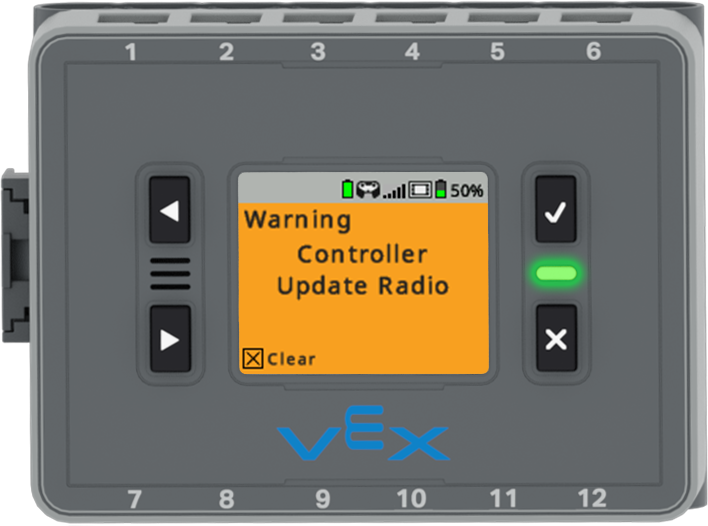

Екран IQ (2-го покоління) Brain відображається помаранчевим кольором і повідомленням «Попередження, радіо оновлення контролера». Нижче значок показує, що натисканням кнопки X можна очистити повідомлення.

Якщо ваш контролер і Brain сполучені, а мікропрограма контролера застаріла, це повідомлення про помилку з’явиться на екрані Brain.

VEXcode IQ з помаранчевим значком контролера на панелі інструментів, що вказує на застарілість прошивки контролера. Відкрито випадаюче меню контролера, а поруч із версією прошивки є кнопка «Оновити».

Контролер підключено до веб-інтерфейсу VEXcode IQ, а значок контролера на панелі інструментів помаранчевий.

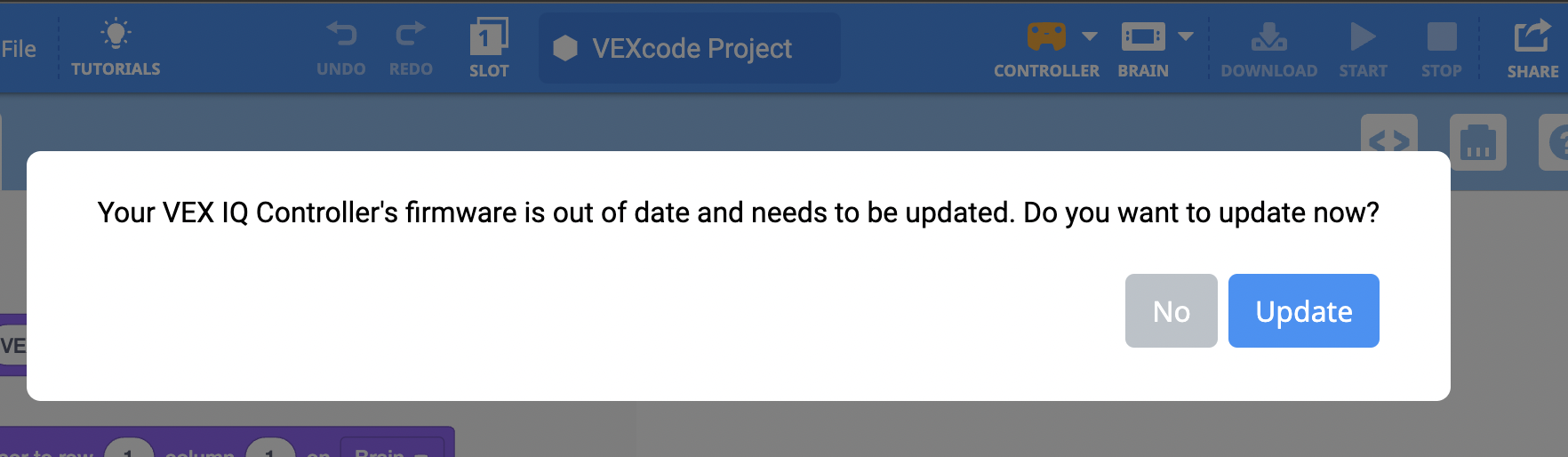

Підказка «Прошивка VEXcode IQ застаріла» з повідомленням «Прошивка вашого контролера VEX IQ застаріла та потребує оновлення». Ви хочете оновити зараз? Внизу є дві кнопки, одна з яких написано «Ні», а інша — «Оновити».

Коли контролер під’єднано до VEXcode IQ через кабель USB-C, з’явиться запит із запитанням «Ви хочете оновити зараз?»

Як оновити мікропрограму контролера

Піктограма програми VEXcode IQ.

Спочатку переконайтеся, що жодні інші програми, які працюють з обладнанням VEX, не відкриті у фоновому режимі, наприклад VEXcode IQ або Visual Studio Code на основі програми.

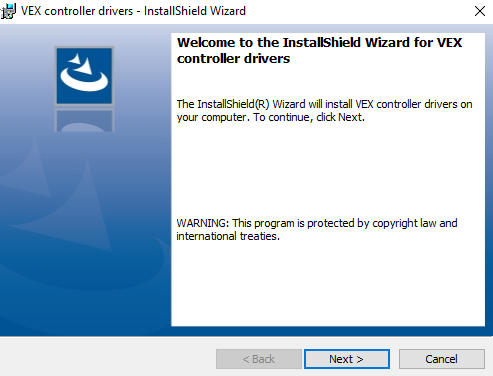

Вікно майстра встановлення Shield для драйверів контролера VEX. З’явиться повідомлення: Майстер встановлення Shield встановить драйвери контролера VEX на ваш комп’ютер. Щоб продовжити, натисніть кнопку «Далі».

Далі завантажте та встановіть файл драйвера .

Щоб дізнатися більше про те, як встановити файл драйвера, перегляньте цю статтю.

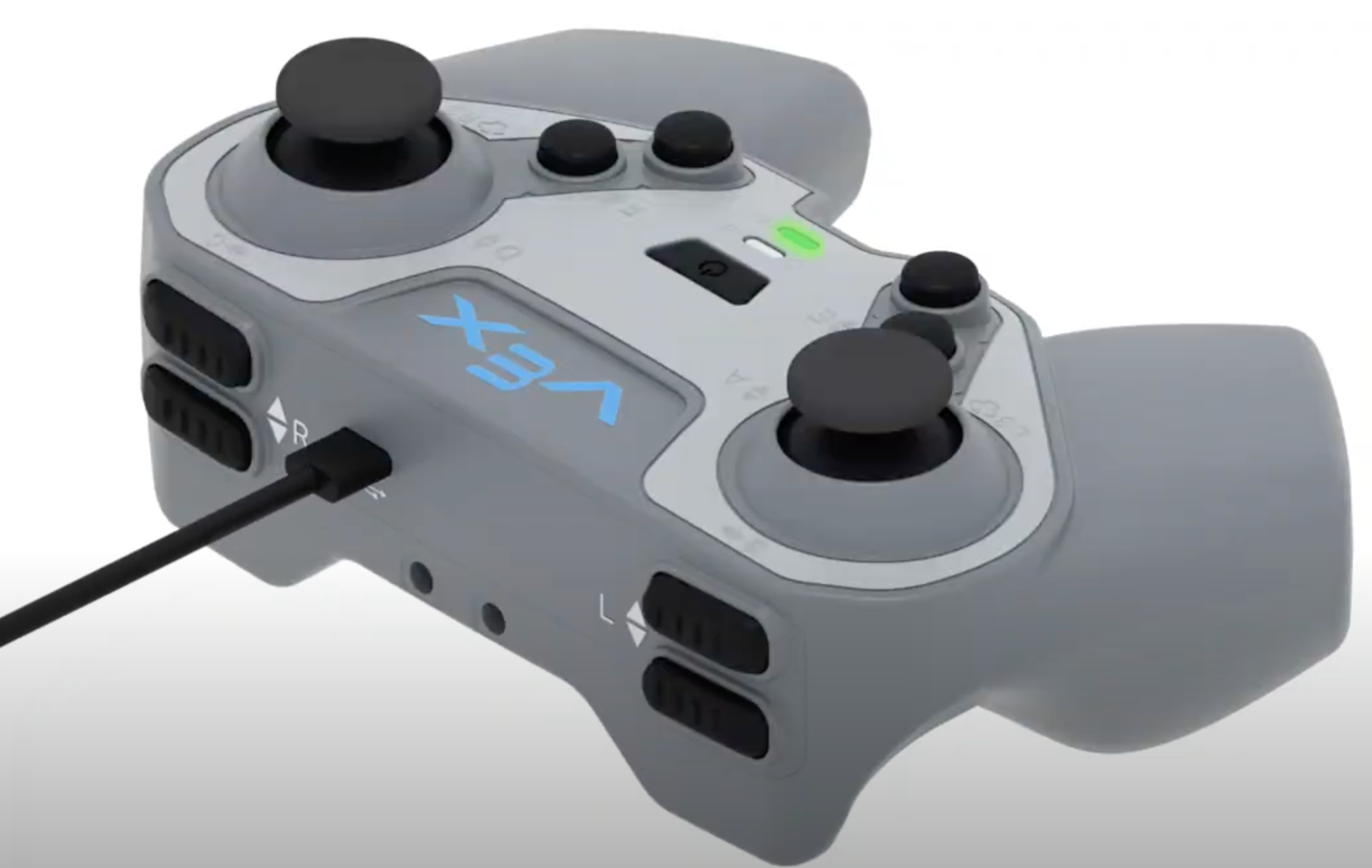

Контролер IQ підключено до комп'ютера за допомогою кабелю USB C.

За допомогою кабелю USB-C підключіть контролер до комп’ютера та переконайтеся, що він увімкнено. Після підключення контролера запустіть веб-версію VEXcode IQ.

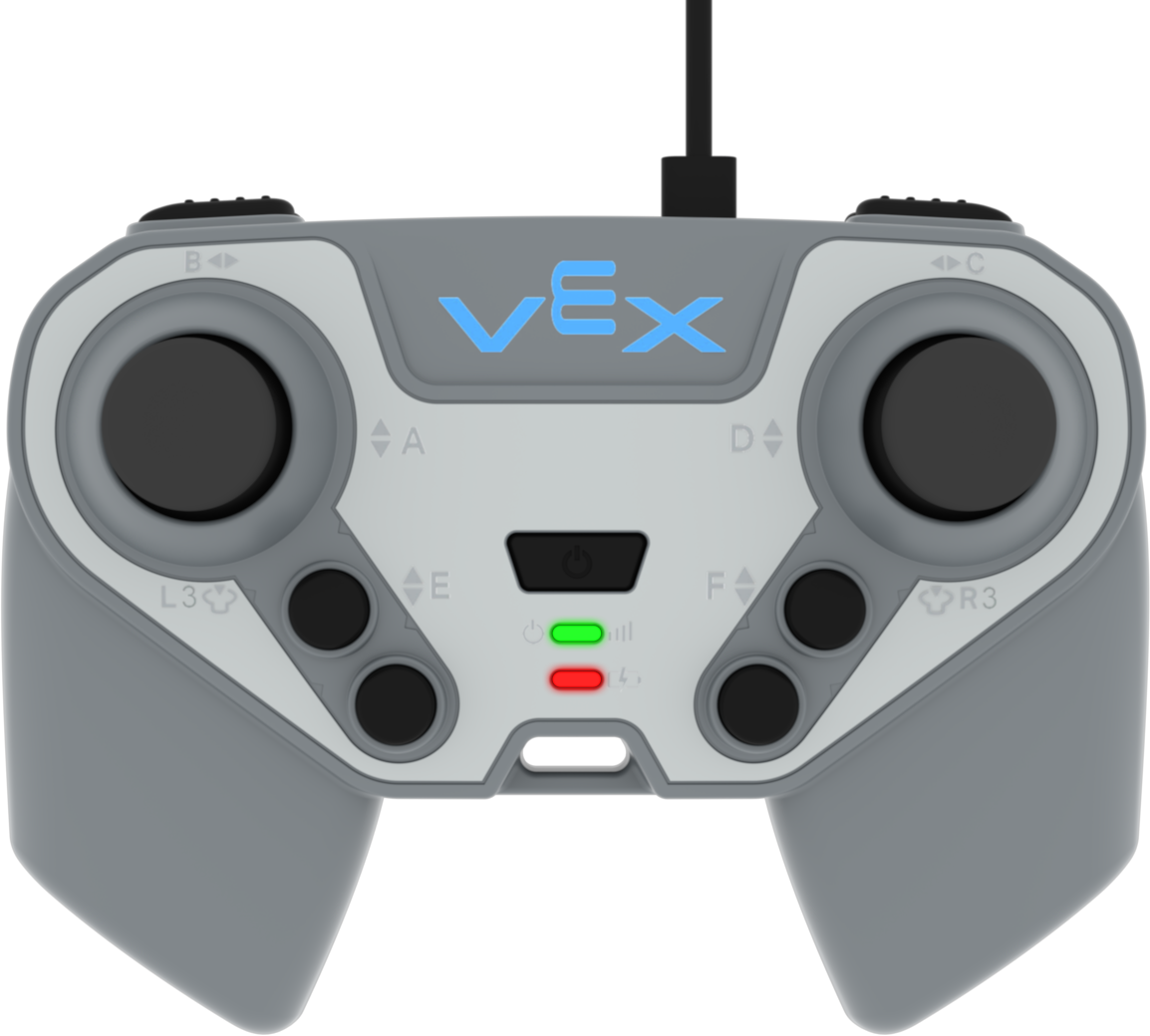

Контролер IQ підключено до комп'ютера за допомогою кабелю USB C. Світлодіодний індикатор живлення світиться зеленим, а світлодіодний індикатор заряджання світиться червоним. Це означає, що контролер заряджається і майже повністю заряджений.

Якщо контролер підключено через USB-C і ввімкнено, обидва індикатори на контролері будуть видимі.

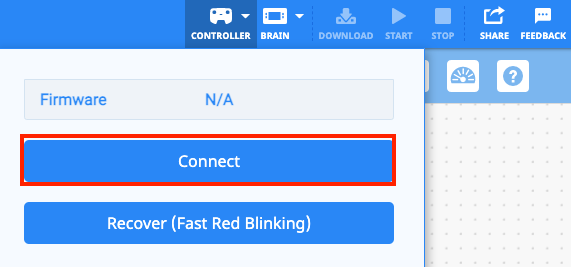

VEXcode IQ з білим значком контролера на панелі інструментів, що вказує на відсутність підключеного контролера. Випадаюче меню «Контролер» відкрито, а кнопка «Підключитися» виділена.

Підключіть контролер до веб-інтерфейсу VEXcode IQ за допомогою цієї статті.

Якщо контролер підключено через USB-C і ввімкнено, обидва індикатори на контролері будуть видимі.

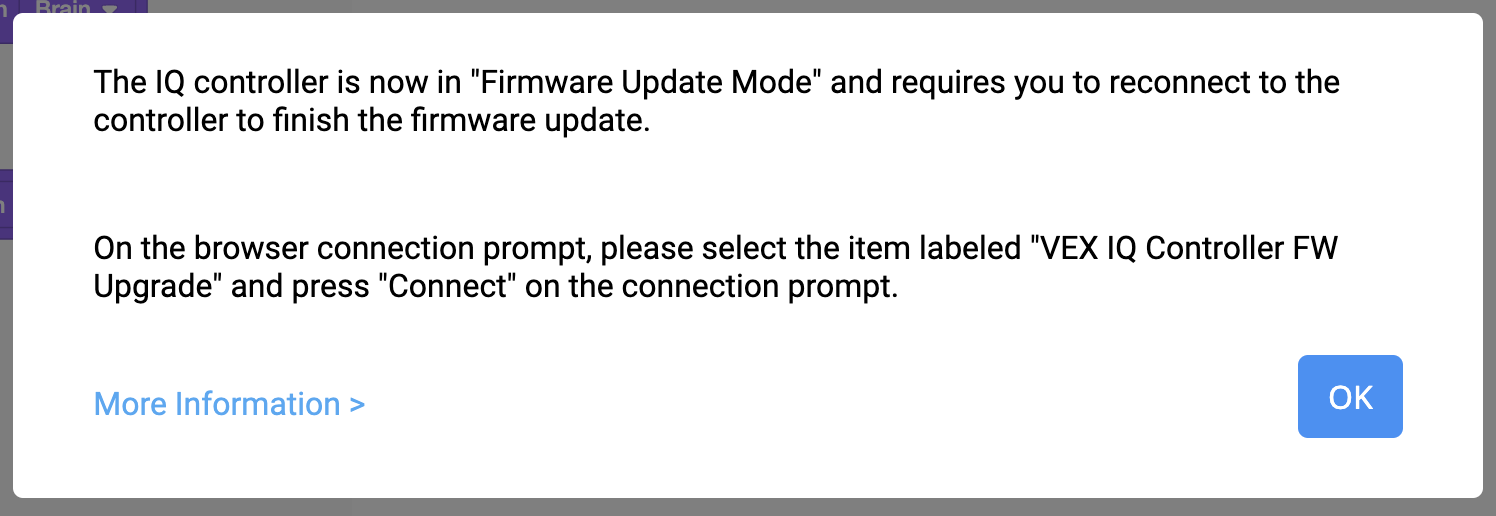

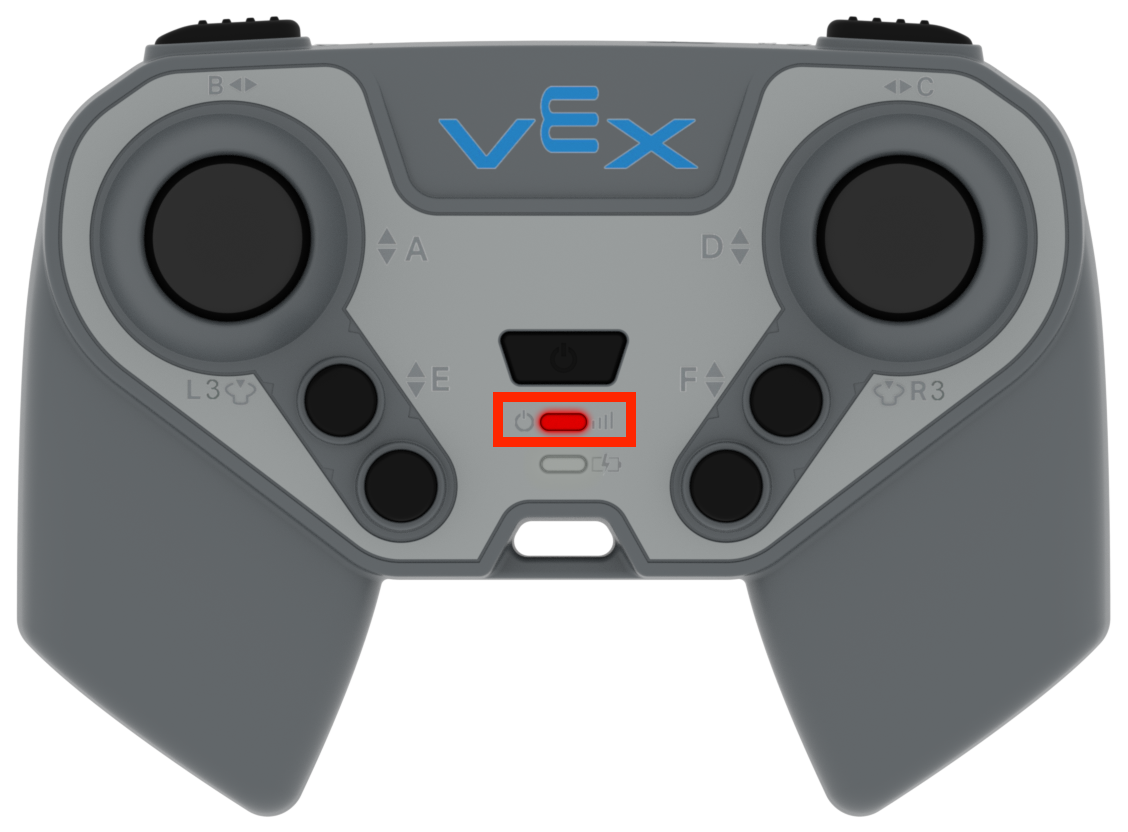

Контролер IQ зі світлодіодним індикатором живлення, що світиться червоним і виділений. Підказка в режимі оновлення прошивки VEXcode IQ з текстом: Контролер IQ тепер перебуває в режимі оновлення прошивки та вимагає повторного підключення до контролера для завершення оновлення прошивки. У запиті на підключення браузера виберіть елемент з назвою «Оновлення прошивки контролера VEX IQ» і натисніть «Підключитися». Нижче є посилання для отримання додаткової інформації та кнопка «ОК».

Після вибору «Оновлення» контролер почне швидко блимати червоним і з’явиться наступне повідомлення.

Виберіть «ОК».

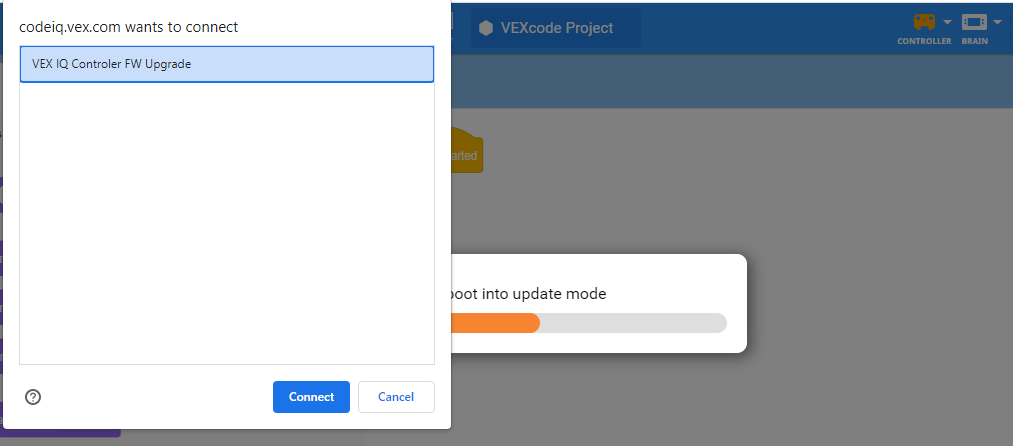

Вікно підключення браузера з вибраним елементом під назвою «Оновлення прошивки контролера VEX IQ».

Виберіть «VEX IQ Controller FW Upgrade», а потім «Connect».

Примітка: може знадобитися кілька хвилин, перш ніж контролер з’явиться у списку пристроїв.

Контролер буде відключено, і з’явиться наступне повідомлення.

Виберіть «ОК».

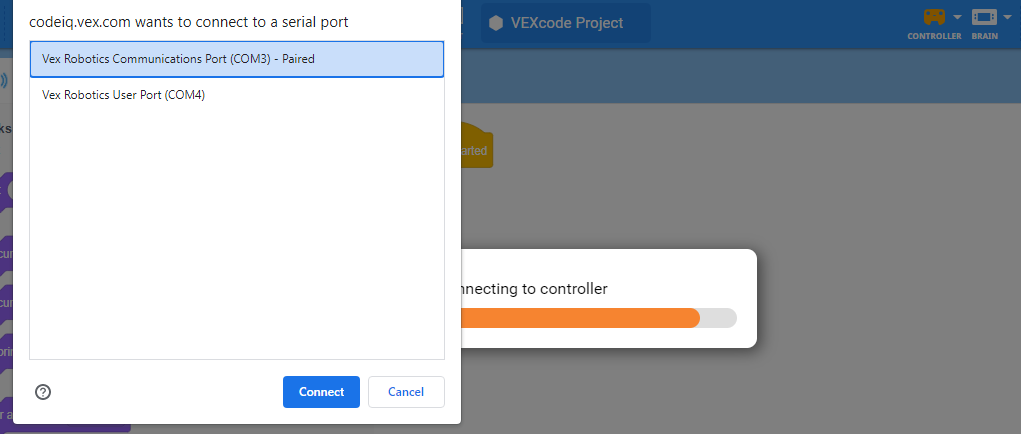

Вікно підключення браузера з двома елементами. Один елемент читає як VEX Robotics Communications Port COM3, а інший — як VEX Robotics User Port COM4. Вибрано елемент з позначкою «Порт зв’язку».

Потім контролер спробує повторно підключитися.

Виберіть контролер IQ з позначкою «Порт зв’язку» зі списку доступних контролерів, а потім «Під’єднатися».

Підказка VEXcode IQ «Оновлення радіо» з індикатором виконання та повідомленням «Оновлення радіо».

Зачекайте, поки контролер оновиться.

Це може зайняти кілька хвилин.

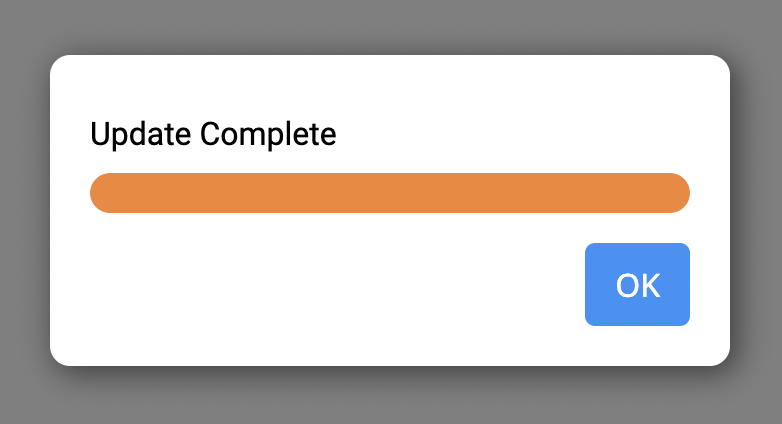

Підказка VEXcode IQ Update Complete (Оновлення завершено). Знизу є кнопка «ОК».

Після завершення оновлення з’явиться підказка.

Виберіть «ОК».

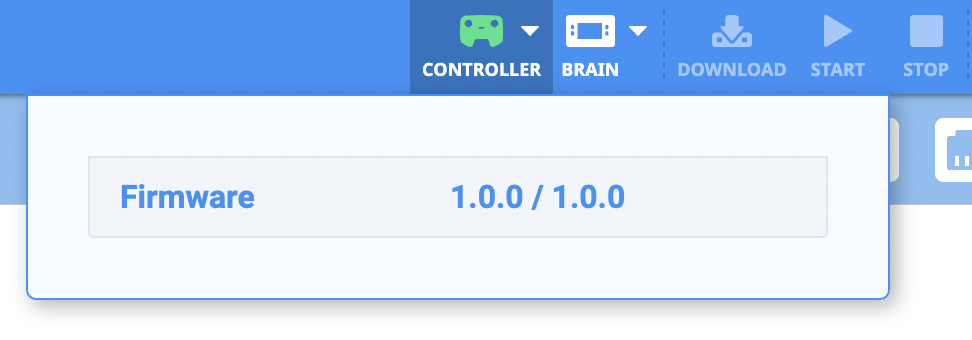

VEXcode IQ із зеленим значком контролера на панелі інструментів, що вказує на оновлення прошивки контролера.

Мікропрограму контролера оновлено, а піктограма контролера на панелі інструментів стане зеленою.
