У цій статті ви дізнаєтесь, як закріпити підставку для монітора на полі V5 Portable Competition Field.

Крок 1 процесу налаштування V5 Competition Robots, що ілюструє початкову конфігурацію компонентів для оптимальної роботи в змаганнях з робототехніки.

1. Зберіть фурнітуру для кріплення підставки.

Потрібне кріплення підставки польового монітора до портативного польового обладнання:

Гвинт зі зірчастою головкою 8-32 x 2,25 дюйма - 2 шт
Nylock Nuts - 2 шт
Викрутка Т15

Крок 2 процесу налаштування V5 Competition Robots, який ілюструє ключові компоненти та інструкції зі збирання для створення змагального робота.

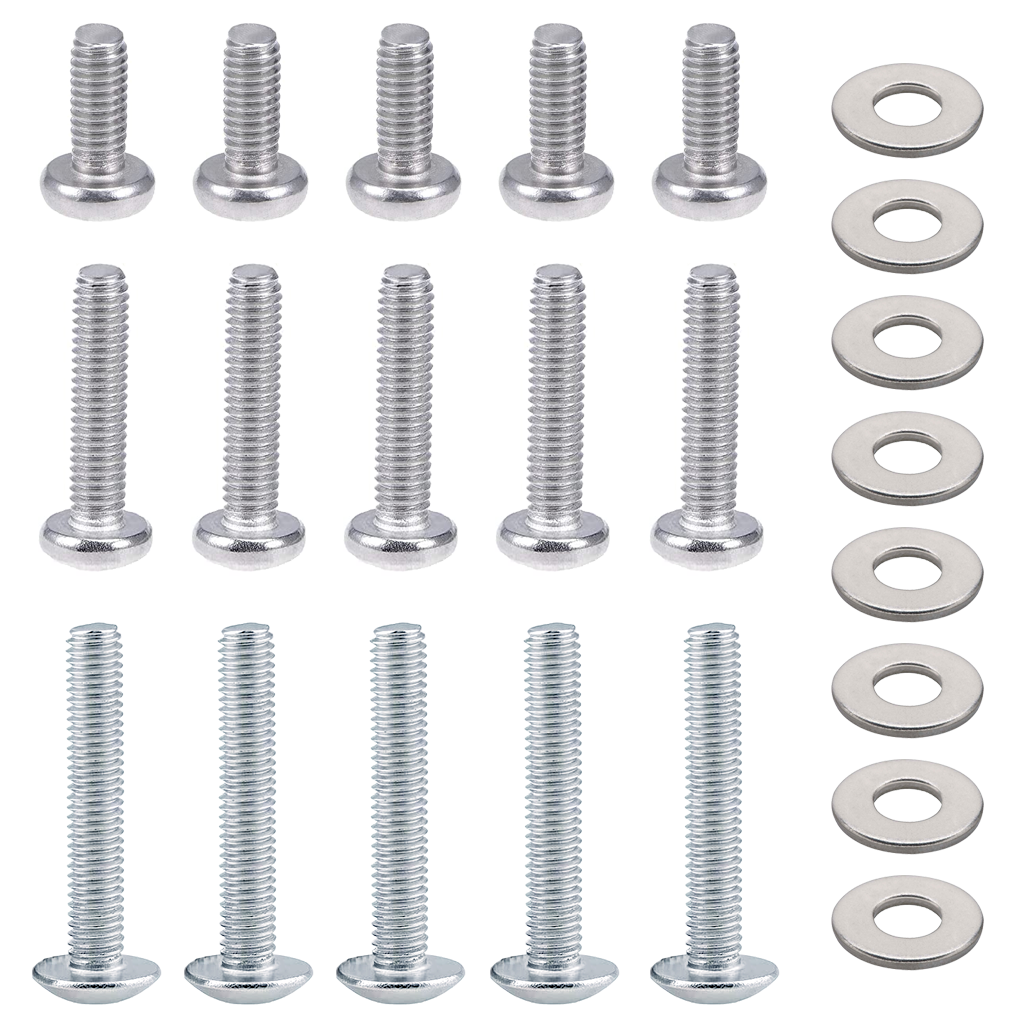

2. Зберіть обладнання для монтажу монітора.

Необхідне обладнання для кріплення монітора до підставки польового монітора:

Стандартизоване обладнання для кріплення монітора VESA
Гвинт, M4 x 0,7 x 10 мм - 5 шт
Гвинт, M4 x 0,7 x 18 мм - 5 шт
Гвинт, M4 x 0,7 x 25 мм - 5 шт
Розпірка - 8 шт
Викрутка з хрестовою головкою

Діаграма, що ілюструє Крок 3 для створення змагальних роботів у категорії V5, містить позначені компоненти та інструкції зі складання.

3. Визначте місце для кріплення підставки польового монітора

Підставку польового монітора можна прикріпити до будь-якого кута або будь-якого краю за допомогою Т-подібного з’єднувача.

Блок-схема, яка ілюструє процес проектування роботів для змагань у V5, висвітлюючи ключові кроки та моменти прийняття рішень для ефективної розробки робота.

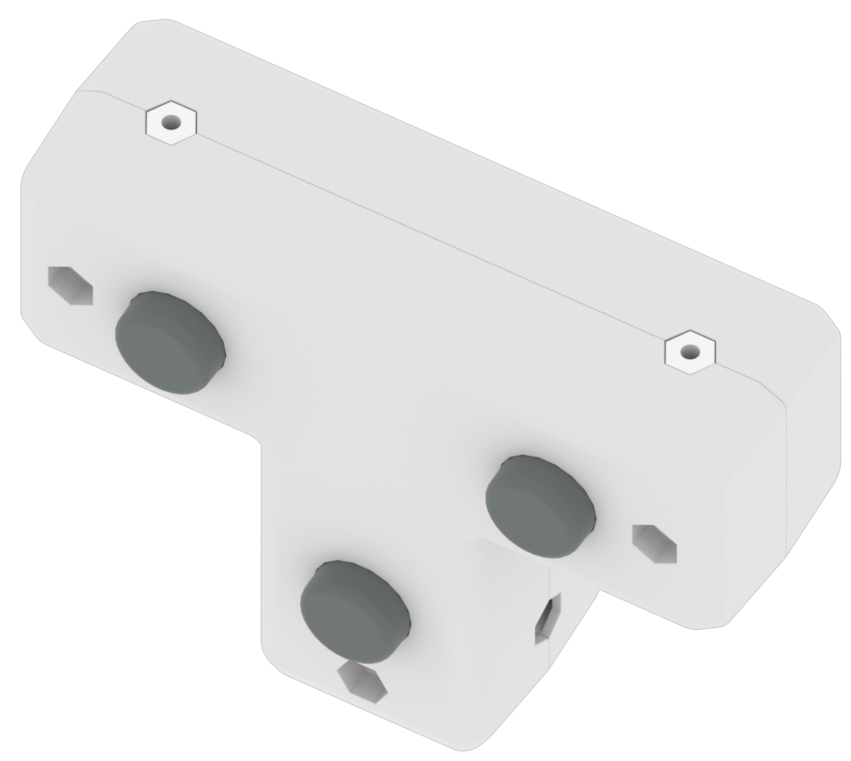

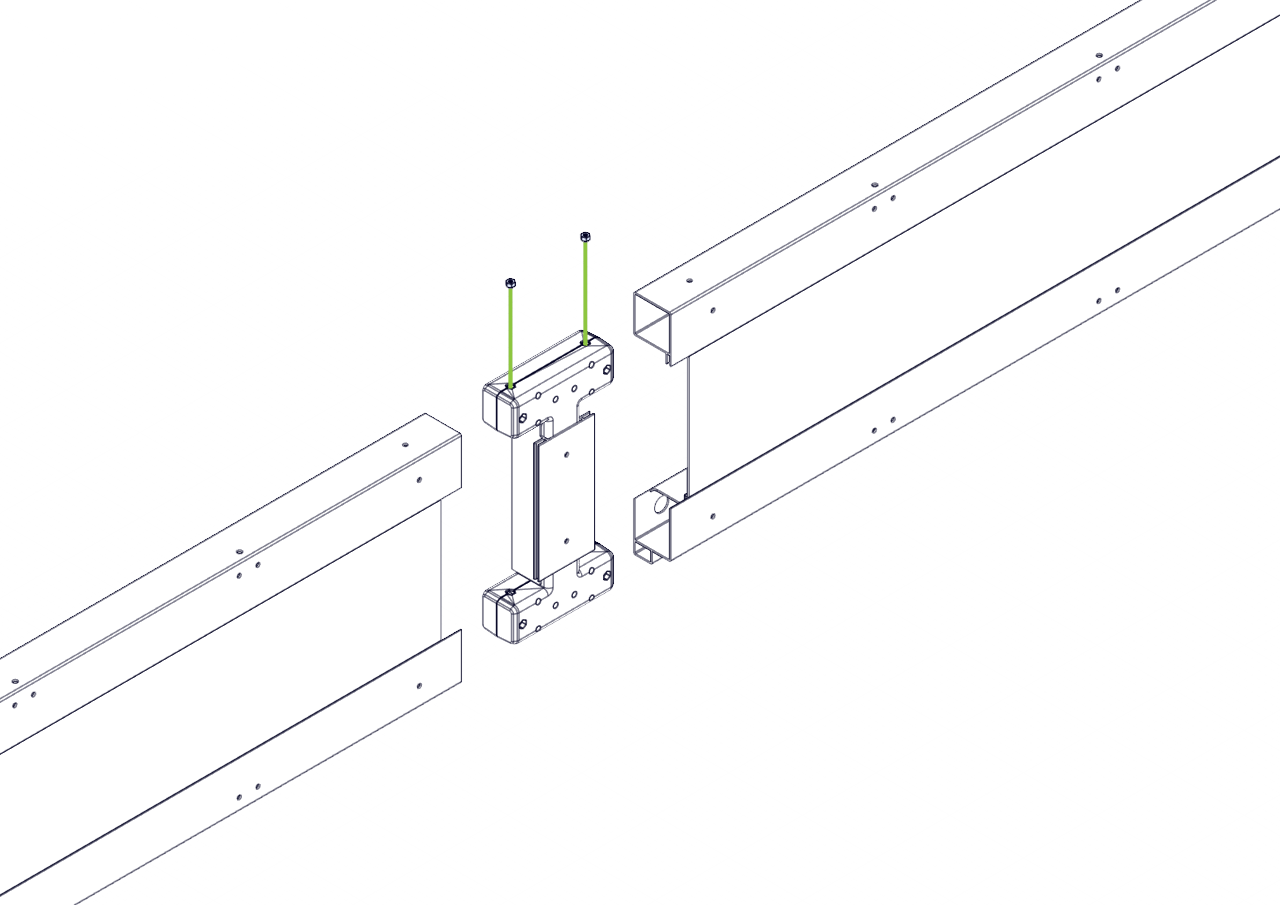

4. Визначившись із місцем розташування, помістіть нейлокові гайки в гайкові гнізда на кутовому або Т-подібному з’єднувачі.

Для цього від’єднайте виступи від з’єднувачів, щоб відкрити кишені для гайки.

Діаграма, що ілюструє процес складання змагального робота V5 із виділенням ключових компонентів і з’єднань для оптимальної роботи в змаганнях з робототехніки.

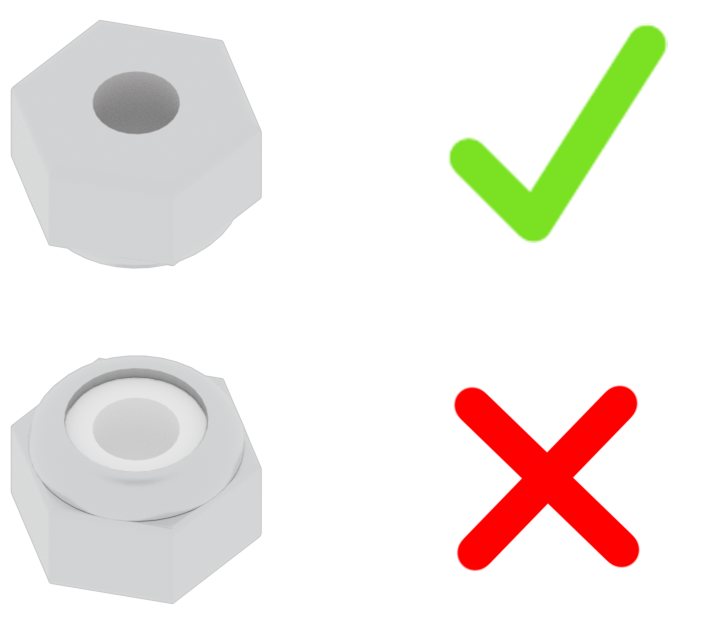

Примітка: переконайтеся, що нейлонові гайки вставлено в правильній орієнтації.

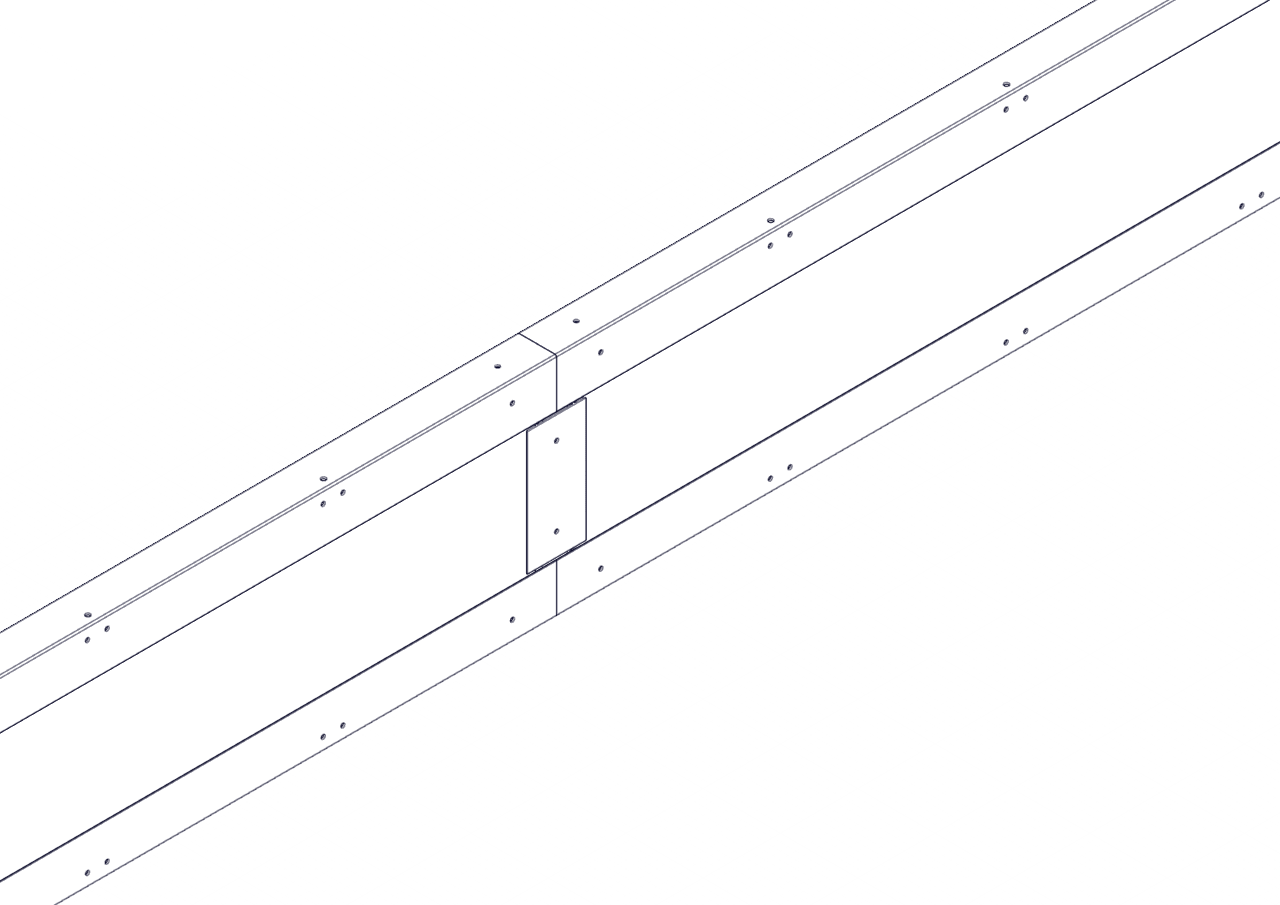

Діаграма, що ілюструє процес складання змагального робота V5 із виділенням ключових компонентів і з’єднань для оптимальної роботи в змаганнях з робототехніки. Діаграма, що ілюструє крок 5.2 процесу складання V5 Competition Robots, деталізує ключові компоненти та їх розташування для оптимальної продуктивності.

Знімок екрана кроку 5.3 із документації VEX Robotics, який ілюструє процес складання робота для змагань, висвітлює ключові компоненти та інструкції зі створення та налаштування робота для змагань. Знімок екрана, що ілюструє крок 5.4 опису категорії V5, зосереджуючись на збірці або конфігурації роботів для змагань, із позначеними компонентами та інструкціями щодо ефективного проектування робота.

5. Знову підключіть екструзії до з’єднувача.

Переконайтеся, що горіхи залишаються всередині гайкових кишень.

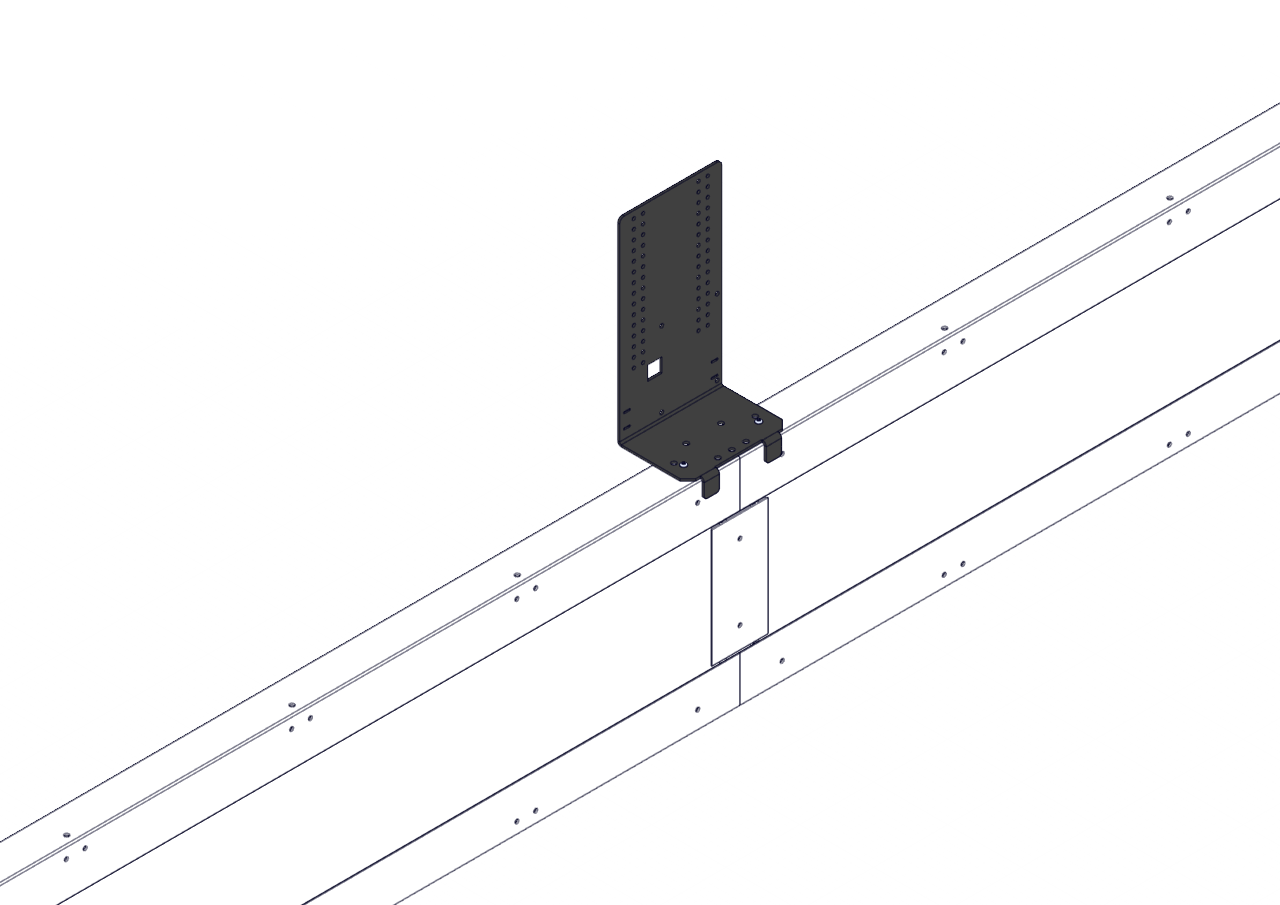

Діаграма, що ілюструє процес складання змагального робота, висвітлюючи ключові компоненти та їхнє розташування, як частину Опису категорії V5 у розділі Змагальні роботи. Знімок екрана процесу розробки змагального робота, який ілюструє крок 6.2 в описі категорії V5, демонструючи ключові компоненти та інструкції зі складання для створення змагального робота. Блок-схема, що ілюструє процес налаштування роботів для змагань у V5, докладно описуючи кроки та точки прийняття рішень для оптимального налаштування та продуктивності. Блок-схема, яка ілюструє кроки для налаштування робота-змагання в системі V5, висвітлюючи ключові компоненти та процеси, пов’язані з налаштуванням і роботою.

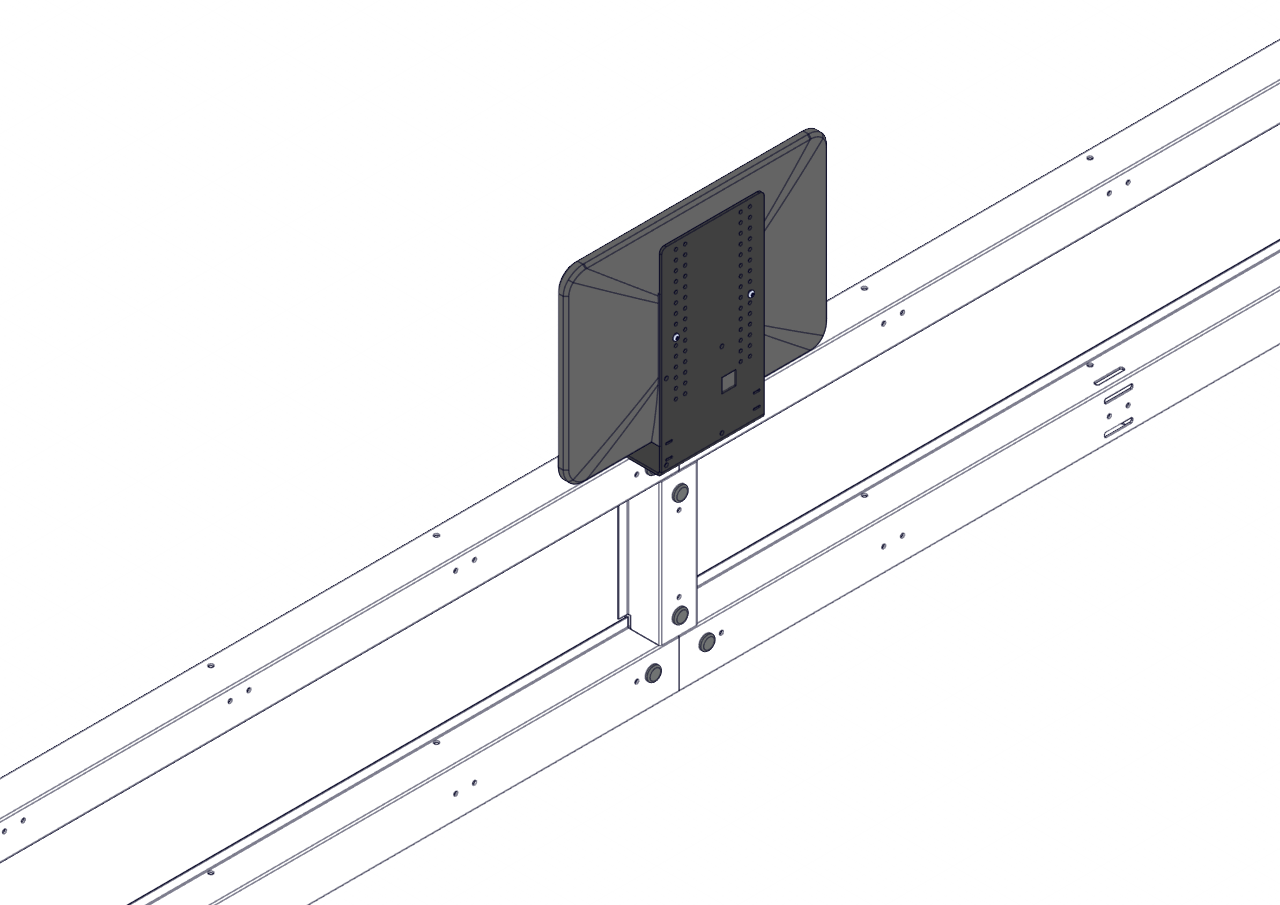

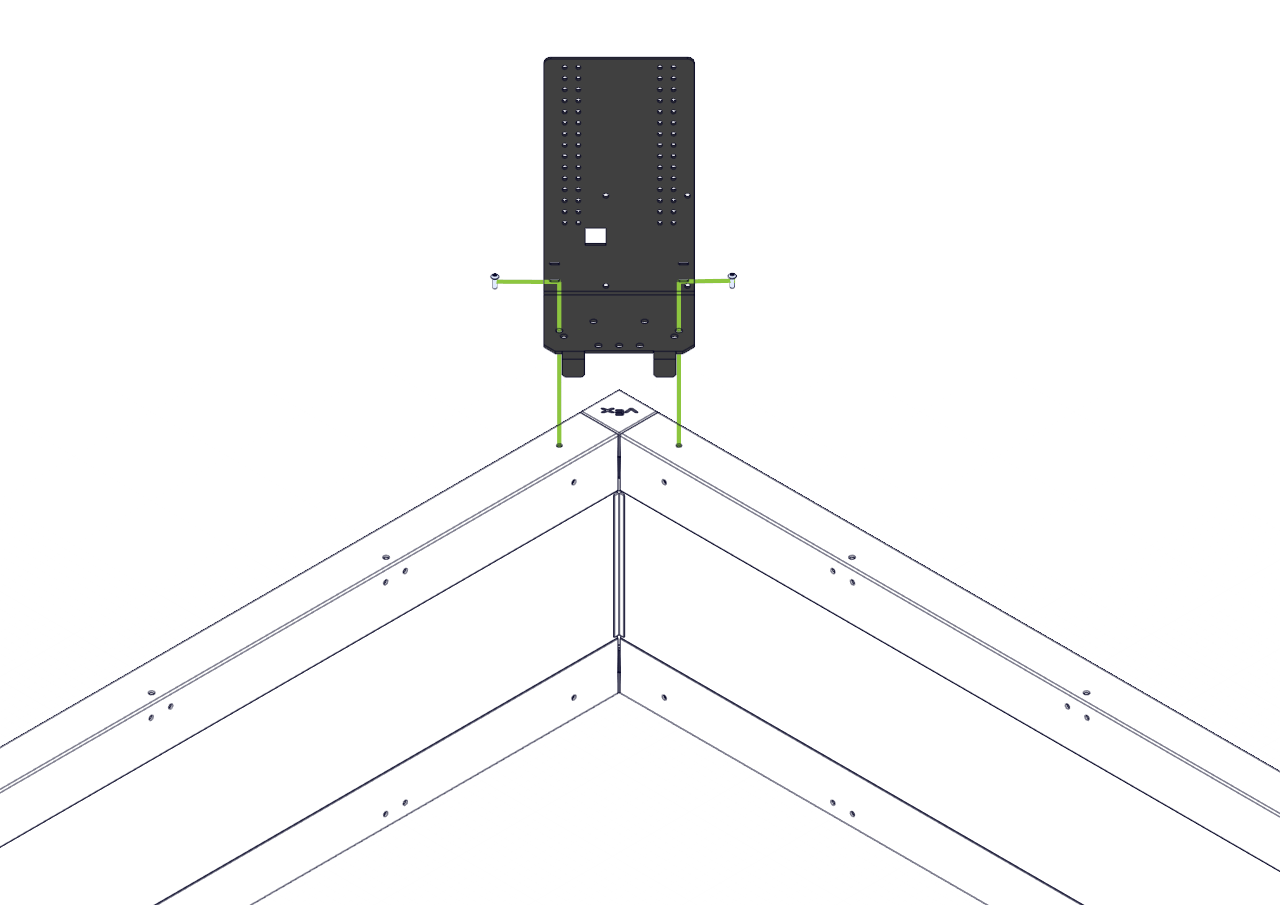

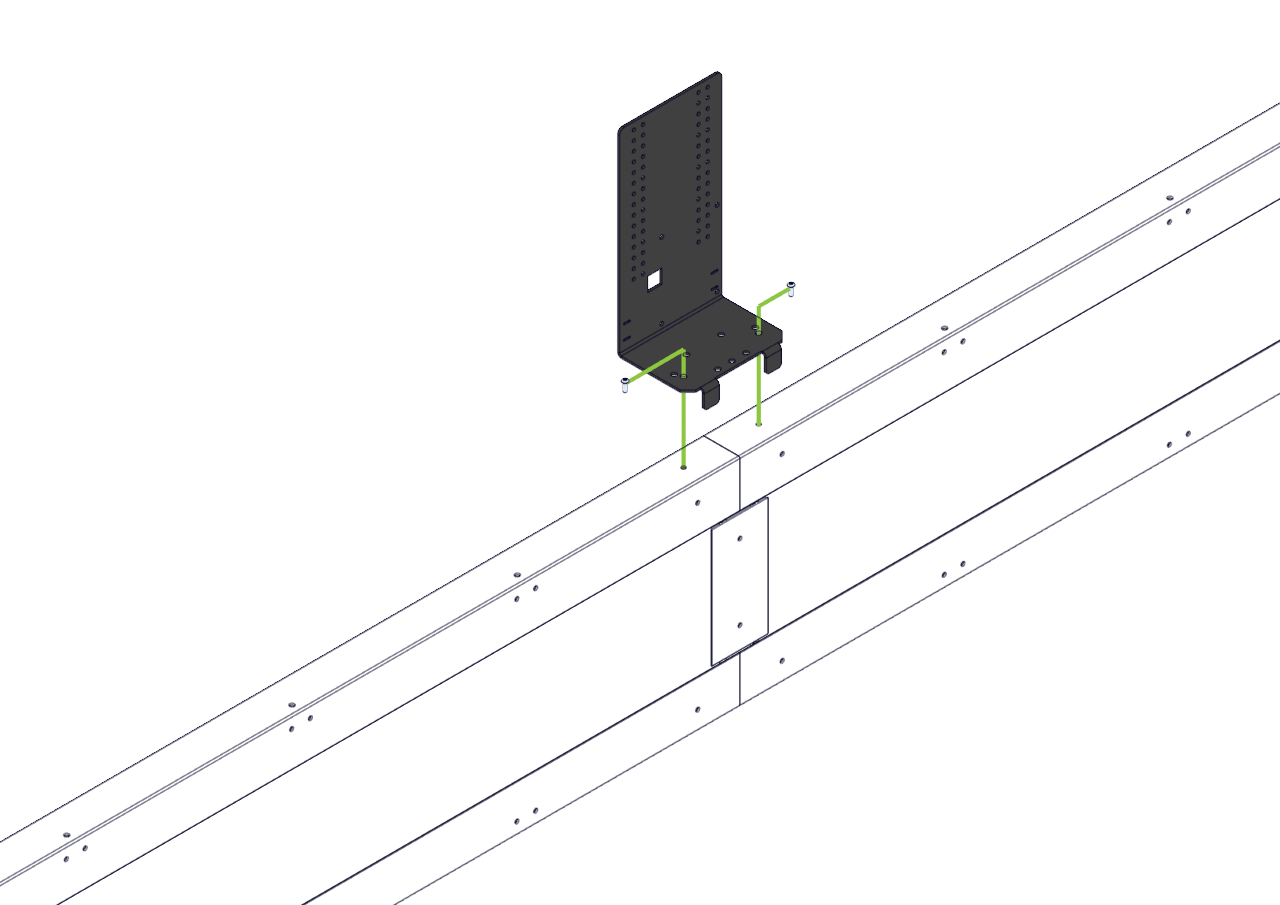

6. Розмістіть підставку польового монітора на виступах.

Прикріпіть підставку двома зірчастими гвинтами.
Переконайтеся, що гвинти повністю затягнуті, а підставка польового монітора надійно закріплена.

Знімок екрана кроку 7.1 з опису категорії V5, який ілюструє процес налаштування для змагальних роботів, містить позначені компоненти та інструкції зі складання.

Блок-схема, яка ілюструє процес налаштування роботів для змагань у системі V5, висвітлюючи ключові етапи та рішення, пов’язані з налаштуванням і роботою робота.

Крок 7.3 опису категорії V5, який показує детальну схему компонентів змагального робота та інструкції зі складання, висвітлюючи ключові частини та їх розташування для оптимальної продуктивності в змаганнях з робототехніки.

Блок-схема, яка ілюструє кроки для налаштування роботів для змагань у V5, висвітлюючи ключові процеси та точки прийняття рішень для ефективного програмування та роботи.

Блок-схема, яка ілюструє кроки для налаштування робота-змагання в робототехнічній системі V5, висвітлюючи ключові компоненти та процеси для ефективного налаштування та роботи.

Знімок екрана кроку 7.6 із документації VEX Robotics, який ілюструє процес, пов’язаний із змагальними роботами в категорії V5, із позначеними компонентами та інструкціями щодо налаштування.

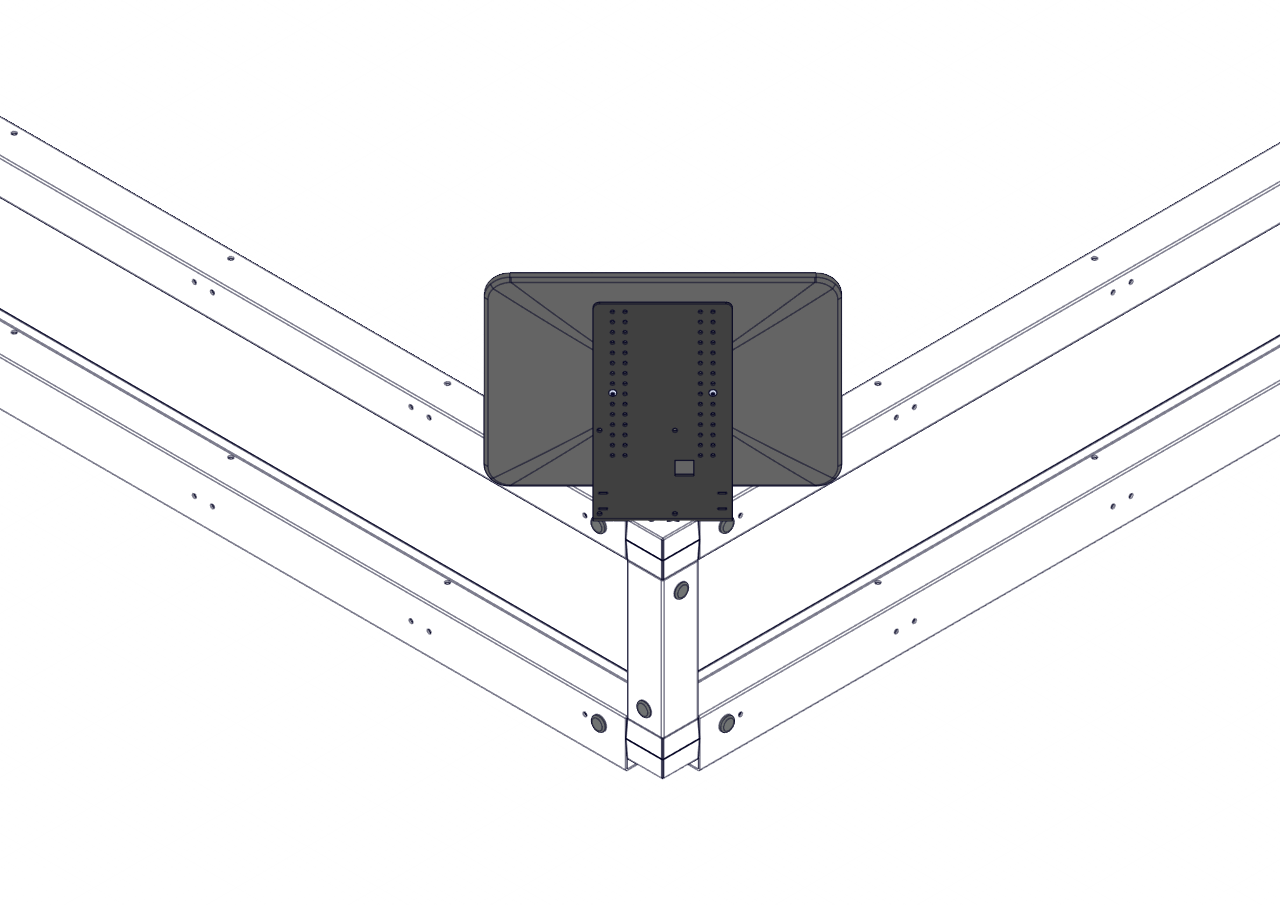

7. Використовуючи стандартизоване обладнання для кріплення монітора VESA, прикріпіть монітор до підставки польового монітора.

Монітор повинен дивитися в поле.

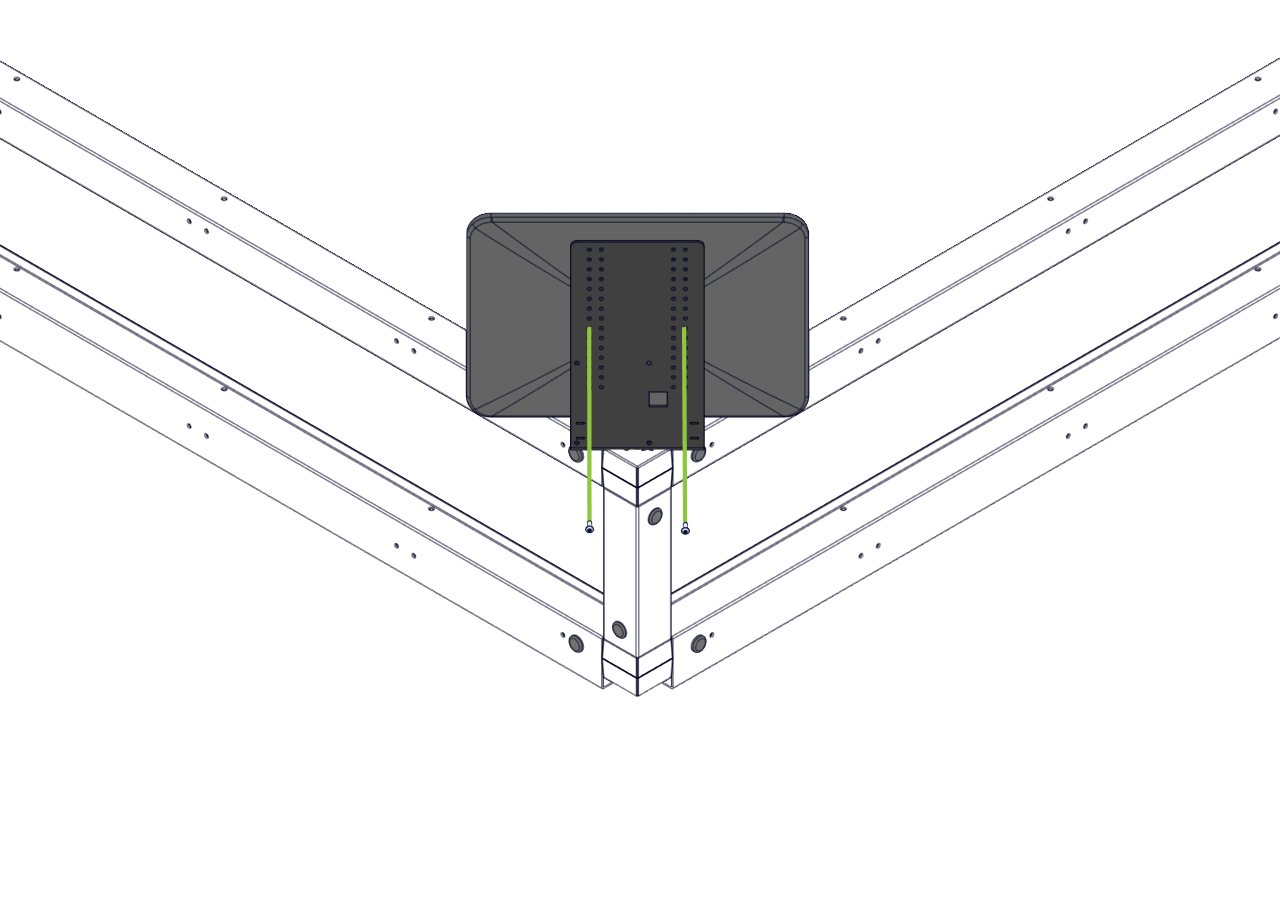

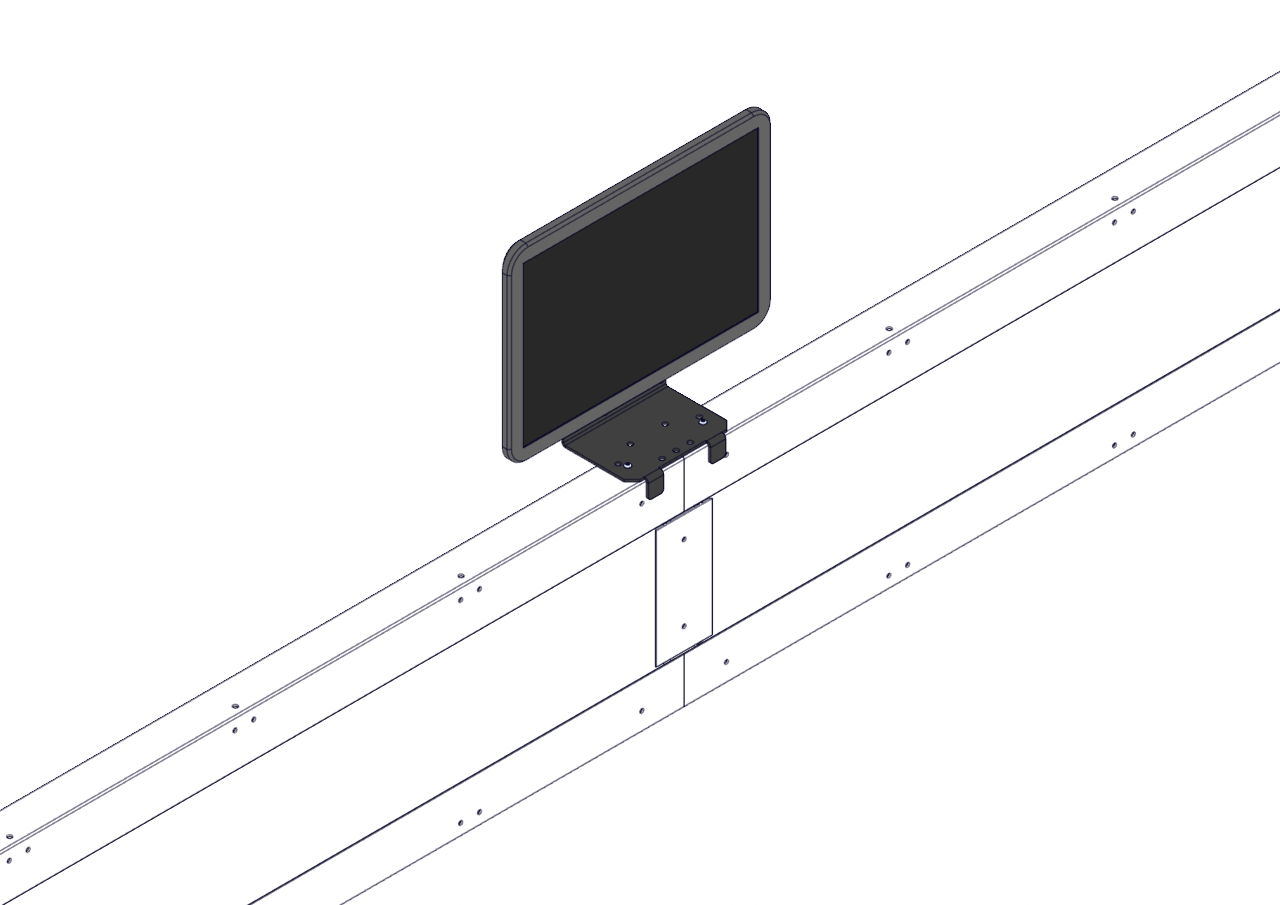

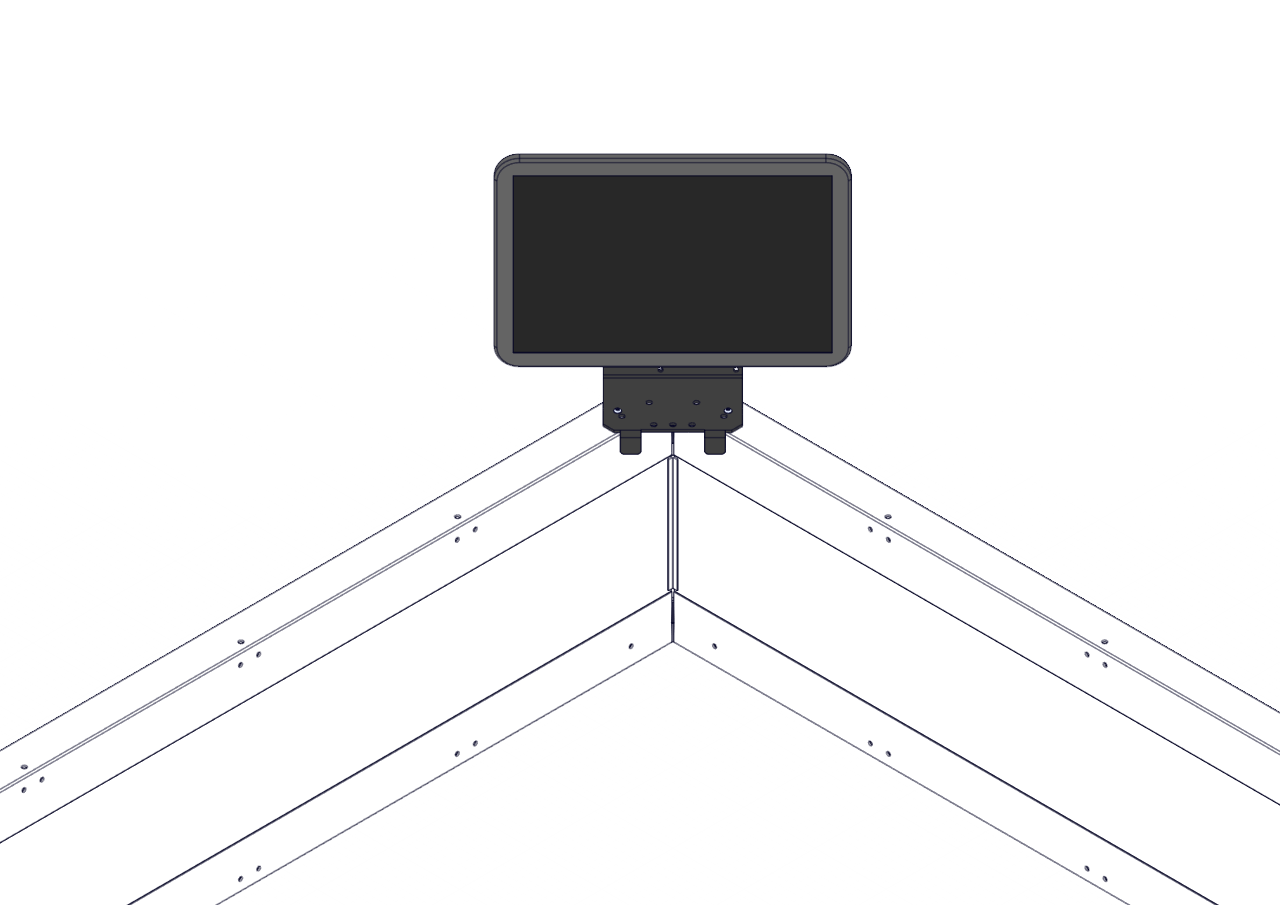

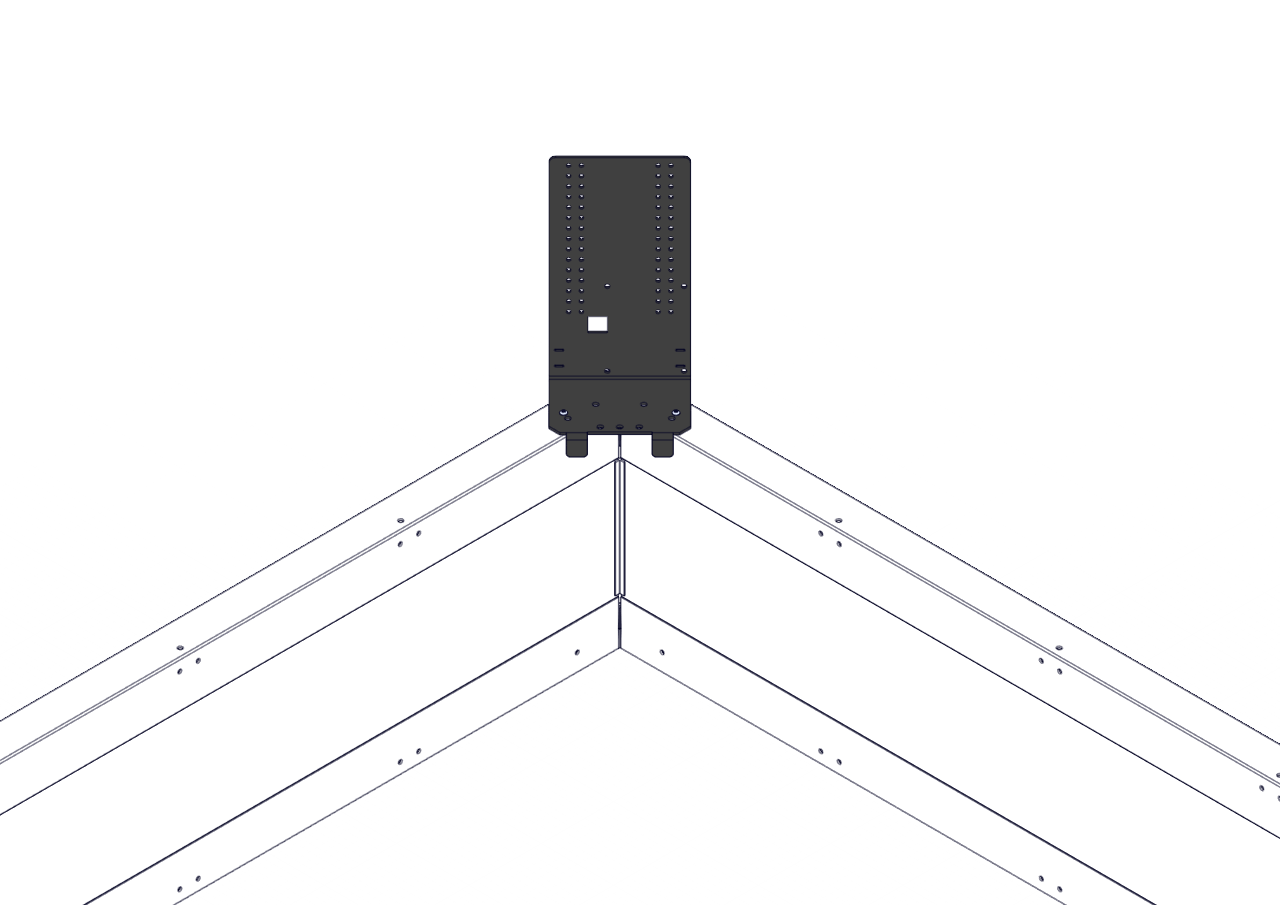

Ви можете прикріпити монітор до боків поля або кутів, як показано на цих зображеннях.
