Щоб підключити VEX V5 Brain до веб-базованого VEXcode V5 на Mac, потрібно виконати лише кілька кроків.

Як підключити VEX V5 Brain від веб-версії VEXcode V5 на Mac

Ілюстрація кнопки живлення V5 Brain, на якій показано розташування та дизайн кнопки живлення на V5 Brain, яка використовується для підключення до мозку в роботах.

Переконайтеся, що акумулятор V5 заряджений і підключений до V5 Brain.

Увімкніть мозок, натиснувши кнопку живлення на мозку.

Мозок робота V5, підключений до комп’ютера Mac за допомогою кабелю USB, ілюструє процес підключення для програмування та керування.

Підключіть V5 Brain до свого пристрою Mac за допомогою кабелю Micro-USB.

Примітка:Ваш V5 Brain має залишатися підключеним до пристрою протягом усього процесу підключення.

Знімок екрана, на якому показано процес підключення до VEX V5 Brain, включаючи позначені порти та компоненти для правильного налаштування.

Запустіть веб-версію VEXcode V5, перейшовши на codev5.vex.com.

Виберіть піктограму «Мозок» на панелі інструментів.

Знімок екрана, який ілюструє процес підключення до VEX V5 Brain, містить позначені компоненти та інструкції з підключення для правильного налаштування.

Виберіть "Підключити".

Знімок екрана, на якому показано процес підключення V5 Brain, ілюструє етапи підключення пристроїв із позначеними портами та точками підключення для наочності.

З’явиться текстове поле з поясненнями, що вам слід вибрати мозок із найменшим ідентифікаційним номером. Виберіть «Продовжити» в текстовому полі, щоб відкрити вікно підключення.

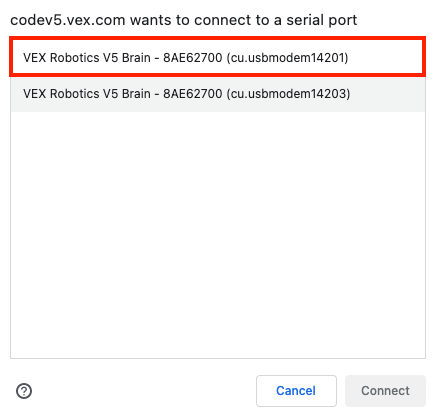

Знімок екрана, на якому показано процес підключення до VEX V5 Brain, включаючи візуальні індикатори та елементи інтерфейсу для встановлення успішного підключення.

Виберіть мозок V5 із найменшим ідентифікаційним номером зі списку доступних мозків.

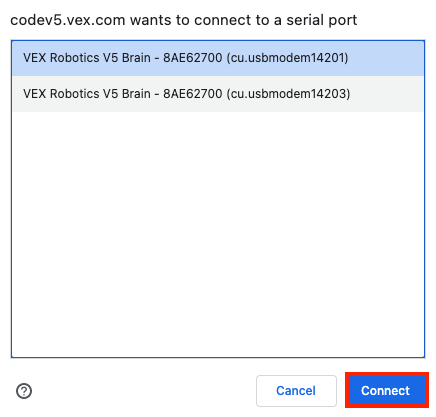

Знімок екрана, на якому показано процес підключення до VEX V5 Brain, із виділенням ключових кроків і компонентів, залучених до встановлення з’єднання для програмування та керування.

Натисніть кнопку «Підключити», коли ви виберете V5 Brain ID з найменшим номером.

Знімок екрана, на якому показано процес підключення до VEX V5 Brain, включаючи позначені порти та компоненти для налаштування пристроїв.

Після успішного підключення V5 Brain піктограма Brain стане зеленою.

Знімок екрана, на якому показано процес підключення до VEX V5 Brain, інтерфейс і кроки, необхідні для налаштування, з виділеними параметрами та функціями, що стосуються користувачів.

Якщо підключення виявилося невдалим, з’явиться інше текстове поле, яке запропонує вам вибрати мозок з іншим ідентифікаційним номером.

Як від’єднати VEX V5 Brain від веб-версії VEXcode V5 на Mac

Діаграма, яка показує, як підключити V5 Brain до комп’ютера Mac, ілюструє необхідні кабелі та порти для правильного підключення в контексті налаштування роботизованої техніки V5.

Щоб від’єднати пристрій від V5 Brain, від’єднайте кабель Micro-USB від пристрою або V5 Brain.

Ви також можете відключити V5 Brain від веб-версії VEXcode V5, вимкнувши Brain.

Вимкніть Brain, утримуючи кнопку живлення, доки екран на Brain не потемніє.
