Щоб підключити VEX V5 Brain до веб-версії VEXcode V5 на Chromebook, потрібно виконати лише кілька кроків.

Як підключити VEX V5 Brain від веб-версії VEXcode V5 на Chromebook

Ілюстрація кнопки живлення V5 Brain, на якій показано розташування та дизайн кнопки живлення для підключення до V5 Brain у роботах.

Переконайтеся, що акумулятор V5 заряджений і підключений до V5 Brain.

Увімкніть мозок, натиснувши кнопку живлення на мозку.

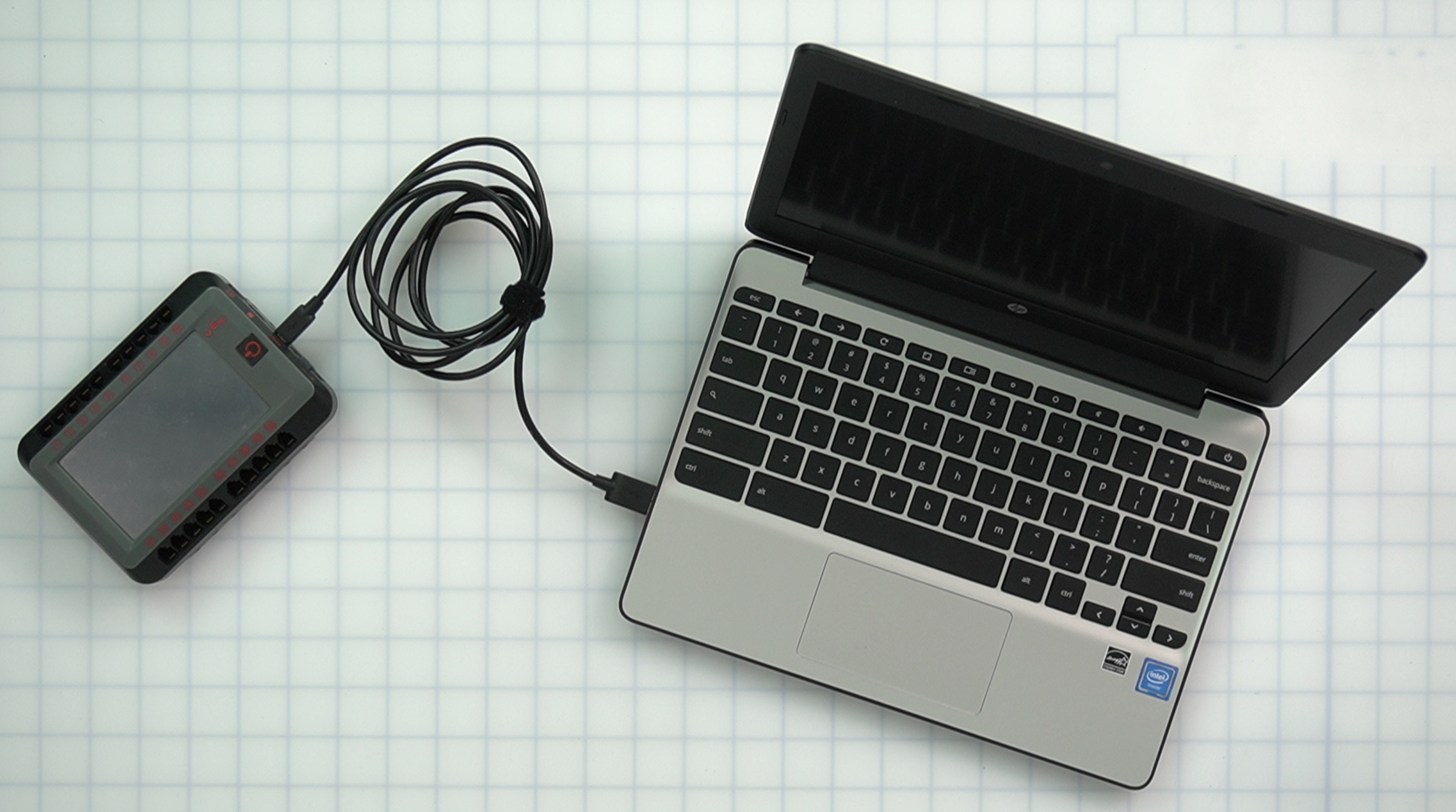

Chromebook V5, підключений до джерела живлення, показує індикатор заряджання на екрані, що ілюструє процес підключення до Brain у робототехнічній системі V5.

Підключіть V5 Brain до свого Chromebook за допомогою кабелю Micro-USB.

Примітка.Ваш V5 Brain має бути підключеним до Chromebook протягом усього процесу підключення.

Знімок екрана, на якому показано процес підключення V5 Brain, включаючи позначені порти та компоненти, ілюструє, як підключати різні пристрої до VEX V5 Brain для робототехнічних проектів.

Запустіть веб-версію VEXcode V5, перейшовши на codev5.vex.com.

Виберіть піктограму «Мозок» на панелі інструментів.

Знімок екрана, який ілюструє процес підключення до V5 Brain, висвітлюючи ключові компоненти та кроки для налаштування в розділі «Опис категорії V5».

Виберіть "Підключити".

Знімок екрана, на якому показано процес підключення до VEX V5 Brain, включно з позначеними портами та з’єднаннями для двигунів і датчиків, що ілюструє налаштування для робототехнічних проектів.

З’явиться текстове поле з поясненнями, що вам слід вибрати мозок із найменшим ідентифікаційним номером. Виберіть «Продовжити» в текстовому полі, щоб відкрити вікно підключення.

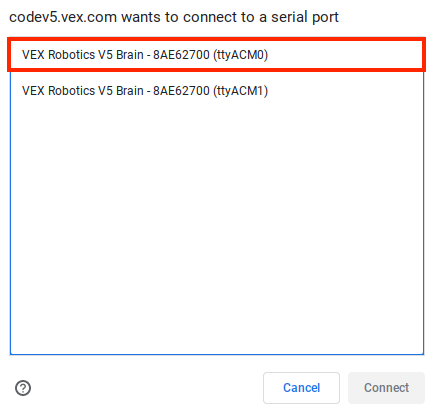

Знімок екрана, на якому показано інтерфейс підключення V5 Brain, деталізовано кроки для підключення пристроїв, з позначеними портами та візуальними індикаторами для правильного налаштування в робототехнічній системі V5.

Виберіть мозок V5 із найнижчим ідентифікаційним номером зі списку доступних мозків.

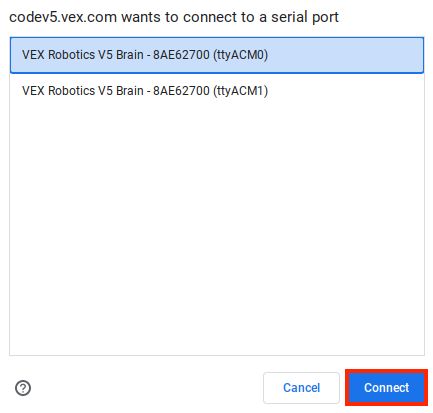

Знімок екрана, на якому показано інтерфейс підключення VEX V5 Brain, ілюструє порти та з’єднання для датчиків і двигунів, з мітками для кожного компонента, щоб допомогти користувачам зрозуміти, як підключати пристрої до V5 Brain.

Натисніть кнопку «Підключити», коли ви виберете з найнижчим номером V5Brain ID.

Знімок екрана, що демонструє процес підключення до VEX V5 Brain, ілюструє різні порти та індикатори для успішного налаштування та роботи.

Після успішного підключення V5 Brain піктограма Brain стане зеленою.

Знімок екрана, на якому показано налаштування з’єднання для V5 Brain, ілюструє порти та проводку для датчиків і двигунів у конфігурації робототехніки.

Якщо підключення виявилося невдалим, з’явиться інше текстове поле, яке запропонує вам вибрати мозок з іншим ідентифікаційним номером.

Щоб відключити VEX V5 Brain від веб-версії VEXcode V5 на Chromebook

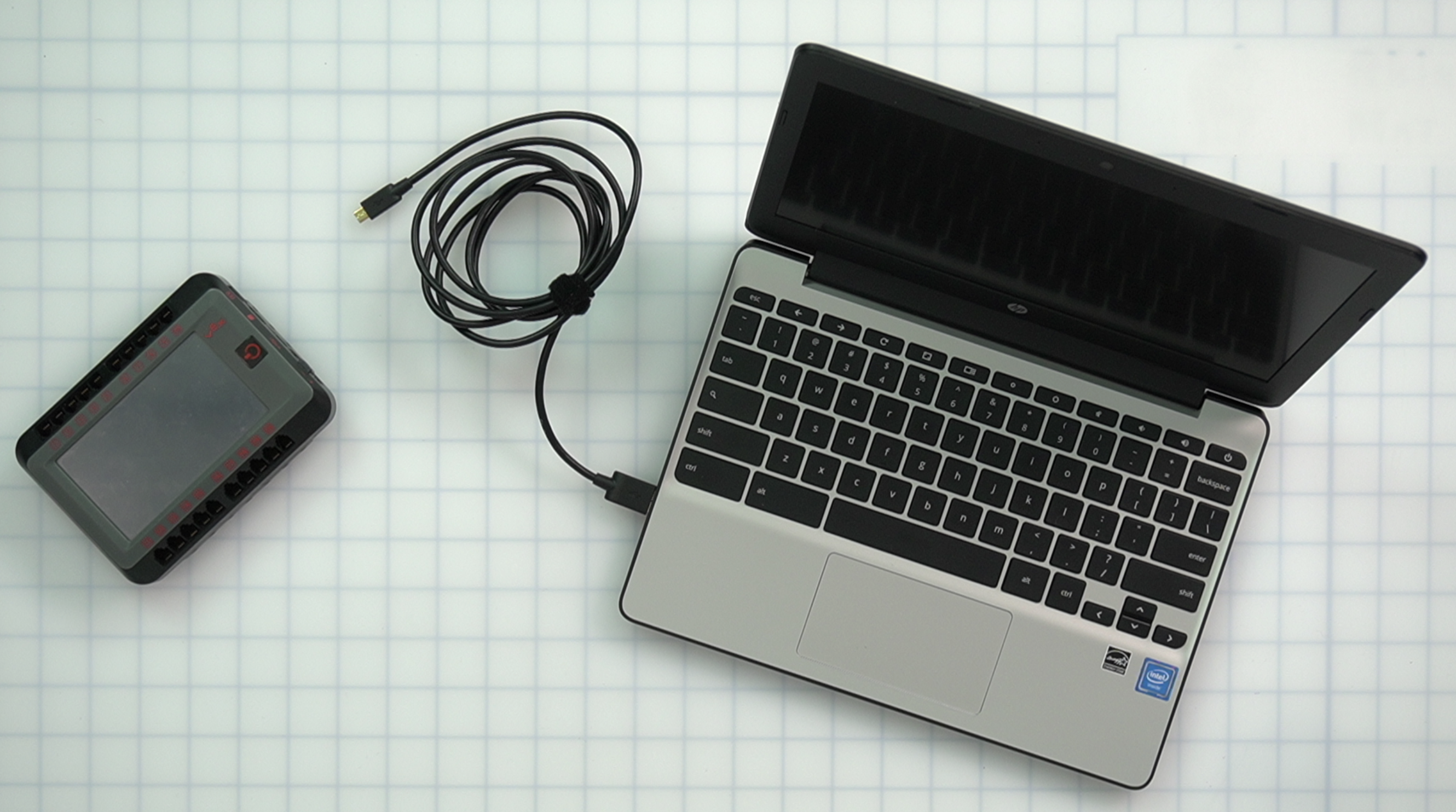

Діаграма, яка показує, як підключити Chromebook V5 до Brain, ілюструє необхідні порти та кабелі для успішного підключення.

Щоб від’єднати пристрій від V5 Brain, від’єднайте кабель Micro-USB від Chromebook або V5 Brain.

Ви також можете від’єднати V5 Brain від веб-версії VEXcode V5, вимкнувши Brain.

Вимкніть Brain, утримуючи кнопку живлення, доки екран на Brain не потемніє.
