Дрон VEX AIR та контролер дрона VEX AIR необхідно сполучити, перш ніж вони зможуть спілкуватися під час польоту. Виконайте кроки, описані в цій статті, щоб з’єднати дрон і контролер.

Примітка: Дрон VEX AIR призначений лише для використання в приміщенні. Не запускайте дрон на відкритому повітрі.

Увімкніть контролер

Увімкніть контролер, натиснувши та утримуючи кнопку Живлення , доки світлодіодний індикатор не почне блимати білим, потім відпустіть. Ця анімація показує, як цей процес використовується для ввімкнення контролера. Після завершення увімкнення контролера його світлодіодний індикатор змінить колір на один із двох:

Зелений — заряд батареї контролера перевищує 20%.
Червоний — заряд батареї контролера становить 20% або менше.

Екран контролера дрона VEX AIR зі спливаючим попередженням про нормативні вимоги посередині з написом «Тільки для використання в приміщенні». Не працюйте на відкритому повітрі. Дотримуйтесь місцевих законів щодо дронів. Кнопка «Я погоджуюся» розташована під текстом по центру екрана.

Щоразу, коли ви вмикаєте контролер дрона VEX AIR, з’являтиметься нормативне повідомлення. Це нагадування, що дрон VEX AIR призначений лише для використання в приміщенні та не повинен використовуватися на вулиці. Виберіть Я погоджуюся , щоб підтвердити своє розуміння та продовжити процес сполучення.

Увімкніть дрон

На схемі показано акумулятор поруч із Hornet, зі стрілкою, яка вказує, що акумулятор слід розмістити у відсіку для акумулятора. Крупний план показує, що для правильного підключення значок стрілки на батареї має бути спрямований вгору.

Вставте заряджений акумулятор у дрон стрілкою вгору спрямованою вгору.

Примітка: Дрон автоматично ввімкнеться після встановлення акумулятора.

Сполучення дрона та контролера

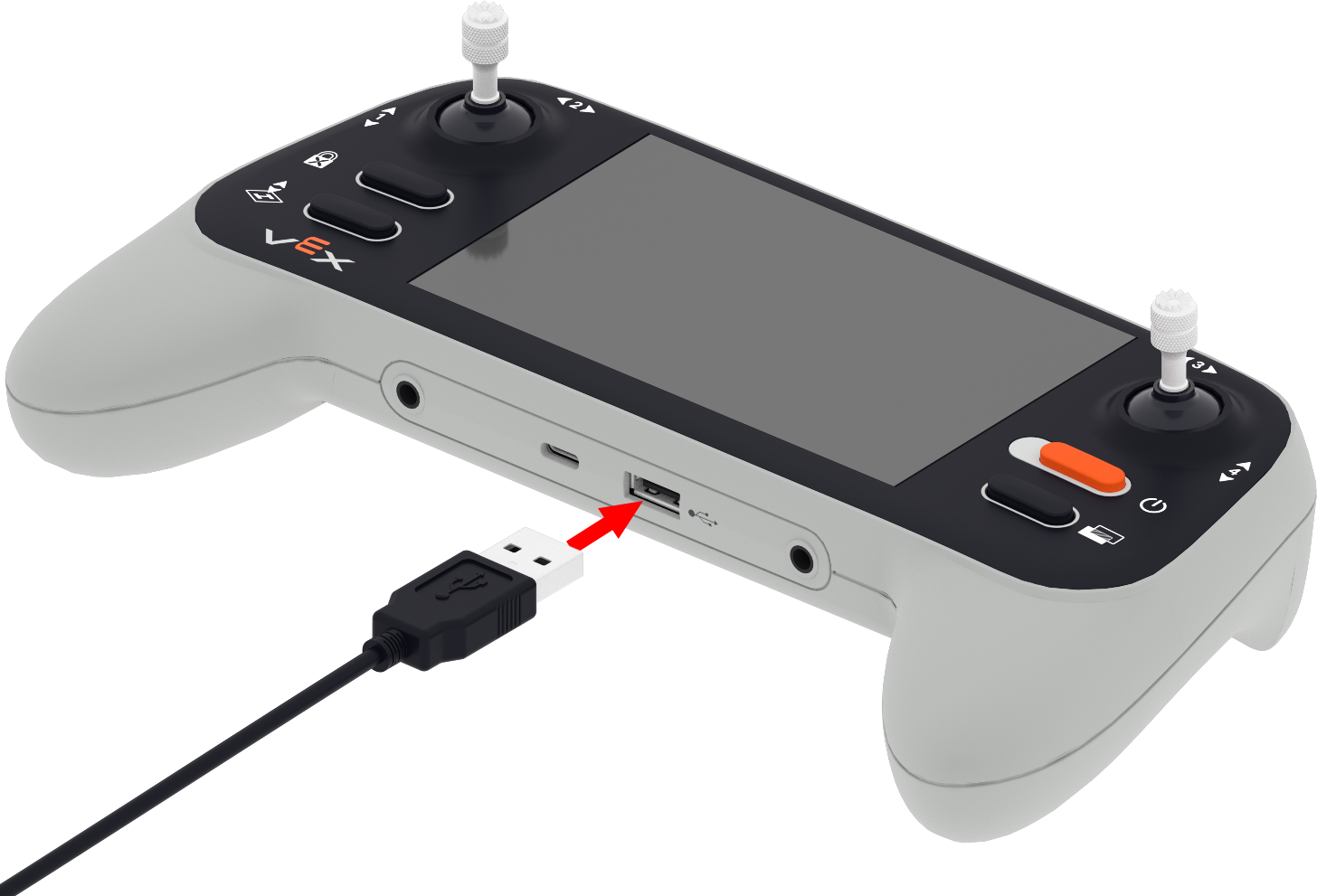

Кабель USB-A підключається до порту USB-A контролера.

Підключіть кабель USB-A до порту USB-A контролера.

Інший кінець кабелю підключається до порту USB-C Hornet.

Підключіть інший кінець до порту USB-C дрона.

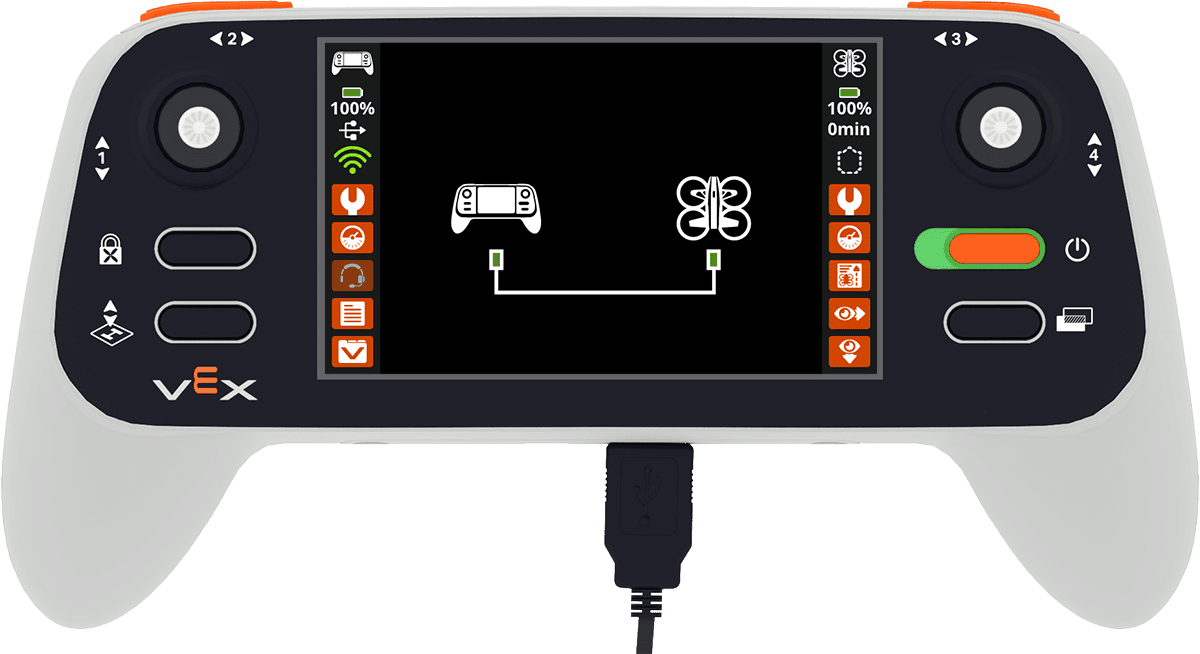

Контролер показано увімкненим та з підключеним до дрона кабелем USB-A. На екрані є значок дротового з’єднання, який показує кабель, що використовується для підключення контролера до дрона.

Зображення дротового з’єднання ненадовго з’явиться на екрані, коли контролер почне сполучення з дроном. Піктограма USB також з’явиться ліворуч, коли контролер підключено до дрона.

Щойно обидва світлодіодні індикатори на контролері та дроні блимають, а на екрані контролера відображається пряма трансляція з переднього датчика зору дрона, це означає, що сполучення було успішно завершено. Ця анімація показує процес сполучення.

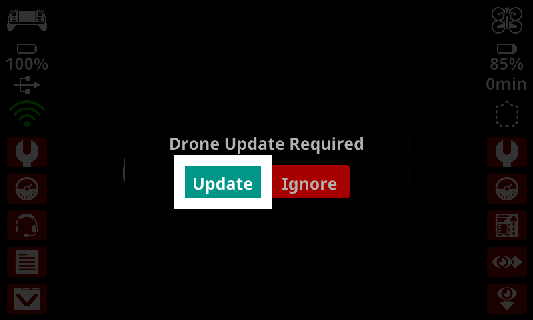

Повідомлення «Потрібне оновлення дрона» на екрані контролера з кнопками «Оновити» та «Ігнорувати», кнопка «Оновити» виділена.

Якщо на дроні потрібне оновлення прошивки, воно автоматично розпочнеться під час сполучення. Не знімайте кабелі.

Дізнайтеся більше про оновлення прошивки дрона в цій статті.
