Використання екрана пристроїв на EXP Brain – Бібліотека VEX

Ви можете використовувати екран «Пристрої» на VEX EXP Brain для перегляду даних підключеного датчика.

Екран Brain відображається в головному меню з вибраною опцією «Пристрої». «Пристрої» – це третій пункт у головному меню.

Використовуйте кнопки вліво та вправо, щоб виділити пункт меню «Пристрої», потім натисніть кнопку «Перевірити», щоб вибрати «Пристрої».

Екран Brain відображається в меню «Пристрої», де інформація надходить з підключених пристроїв у режимі реального часу. На трьох знімках екрана показано, як праворуч використовується кнопка переходу до оптичного датчика та його вибір. У цьому прикладі оптичний датчик є сьомим пунктом у меню «Пристрої».

У меню «Пристрої» ви побачите підключені пристрої вашого робота.

Використовуйте кнопки ліворуч і праворуч, щоб виділити потрібний датчик, а потім натисніть кнопку Перевірити, щоб вибрати його.

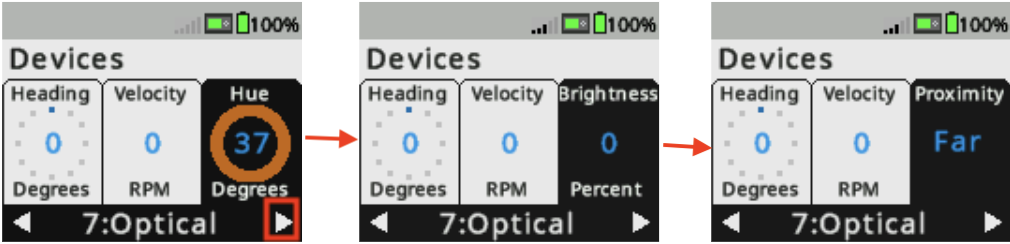

Екран Brain відображається в меню Пристрої з вибраним оптичним датчиком. На трьох знімках екрана показано, як кнопка «Перевірити» використовується для перегляду параметрів даних оптичного датчика. Спочатку датчик повідомляє значення відтінку, потім яскравість, а потім наближення.

Якщо датчик повідомляє про декілька типів даних, ви можете скористатися кнопкою Перевірити, щоб прокрутити параметри даних датчика.

На цьому прикладі зображення оптичний датчик може показувати значення відтінку, яскравість або відстань.

Екран Brain відображається, якщо панель оптичних датчиків відкрита з меню «Пристрої». Відображається інформація про датчик, така як відтінок, світлодіод, яскравість, наближення та смарт-порт датчика.

Продовжуйте натискати кнопку Перевірити, доки не побачите потрібний екран пристроїв для вибраного датчика.

На цьому прикладі зображення показано екран пристроїв для оптичного датчика. Екран пристроїв показує порт, до якого підключено оптичний датчик, а також значення відтінку, колір, світлодіод, яскравість і дані про наближення.
