Використовуєте VEX IQ (1-го покоління)? Дивіться цю статтю.
Зверніть увагу, що на контролері VEX IQ (2-го покоління) є два різних індикатори.

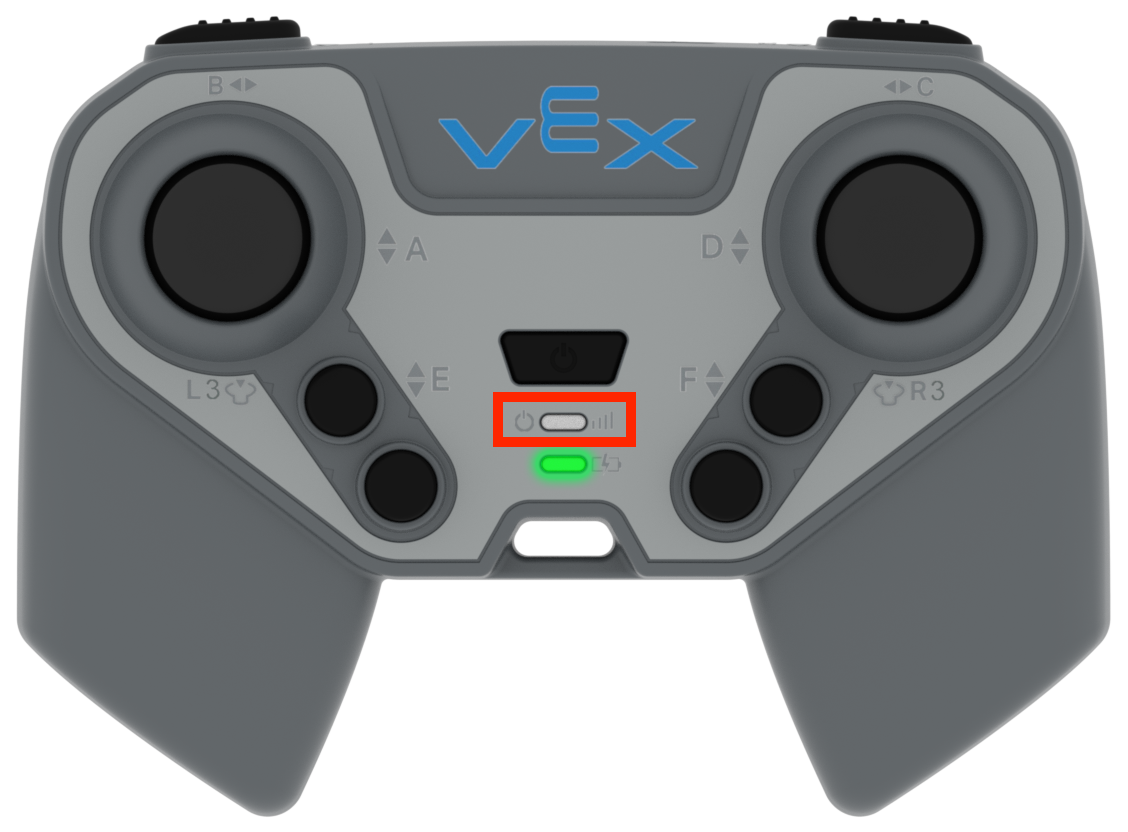

Світлодіод живлення
Перший індикатор називається Power LED.
Існує три можливі кольори світлодіода живлення для вказівки стану батареї контролера VEX IQ і радіозв’язку VEX IQ:
| Колір світлодіода живлення | Статус контролера | Стан батареї контролера | |
|---|---|---|---|
|
|
Світиться зеленим | Контролер увімкнено – НЕ сполучено з мозком | Контролер Достатній рівень заряду батареї |
|
|
Блимає зеленим | Контролер увімкнено – у парі з мозком | Контролер Достатній рівень заряду батареї |
|
|
Суцільний жовтий | Активне створення пари | |
|
|
Суцільний червоний | Контролер увімкнено | Контролер Низький рівень заряду батареї |
|
|
Блимає червоним | Контролер увімкнено – у парі з мозком | Контролер Низький рівень заряду батареї |
|
|
Швидке блимання червоним | Не вдається завантажити мікропрограму на вашому контролері. Переглянути цю статтю. | N/A |
Якщо контролер не підключено бездротовим способом до VEX IQ Brain, перегляньте цю статтю щоб дізнатися більше про бездротове з’єднання контролера VEX IQ (2-го покоління) та Brain.

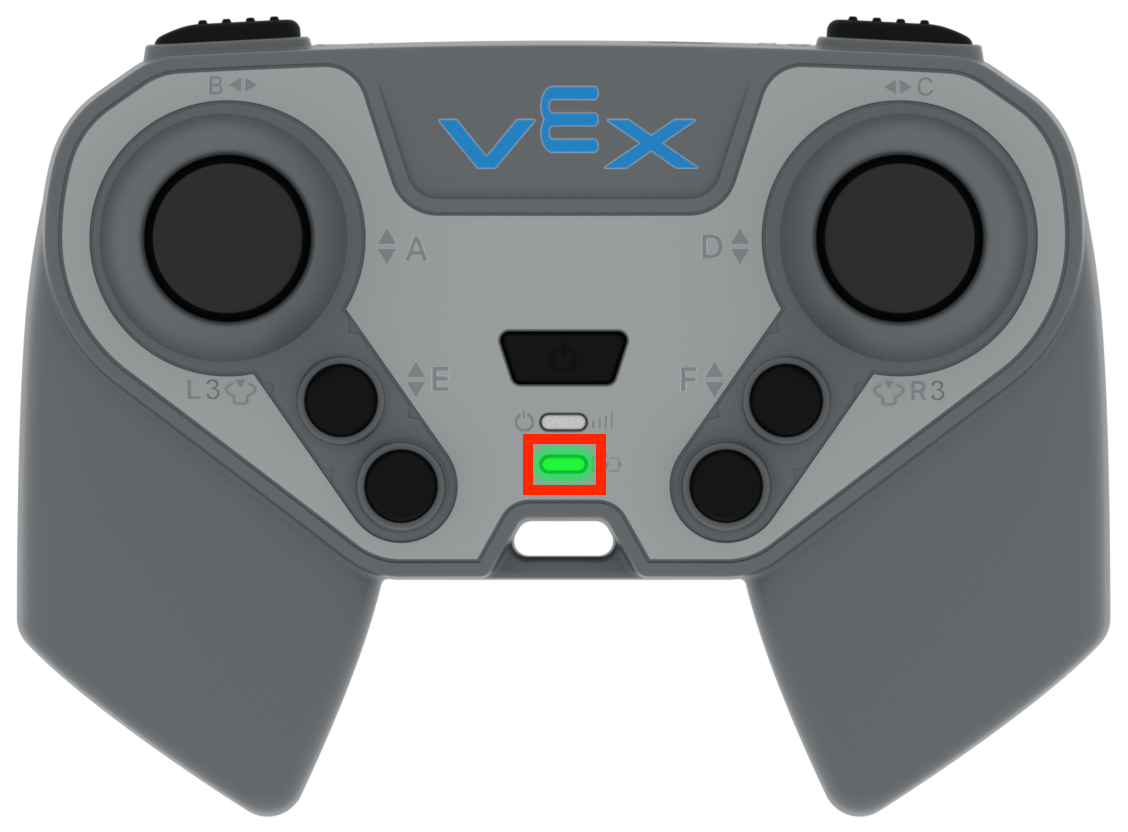

Світлодіод зарядки
Другий називається індикатором зарядки. Цей світлодіод світиться лише тоді, коли контролер підключено до зарядного пристрою.
Існує три можливі кольори світлодіода Charge: зелений, червоний і сірий.
| Колір світлодіода заряду | Статус | |
|---|---|---|
|
|
Світиться зеленим | Батарея контролера повністю заряджена |
|
|
Суцільний червоний | Триває зарядка батареї контролера |
|
|
Блимає червоним | Несправність батареї контролера |
|
|
Вимкнено | Не заряджається |
Перегляньте цю статтю , щоб дізнатися, як заряджати контролер VEX IQ (2-го покоління).
