Ви можете використовувати інформаційну панель датчиків на VEX IQ (2-го покоління) Brain для перегляду даних підключеного двигуна або датчика.

Мозковий екран відображається в головному меню з вибраним параметром «Пристрої». Пристрої – це третій параметр у головному меню.

Використовуйте кнопки вліво та вправо, щоб виділити пункт меню «Пристрої», потім натисніть кнопку «Перевірити», щоб вибрати «Пристрої».

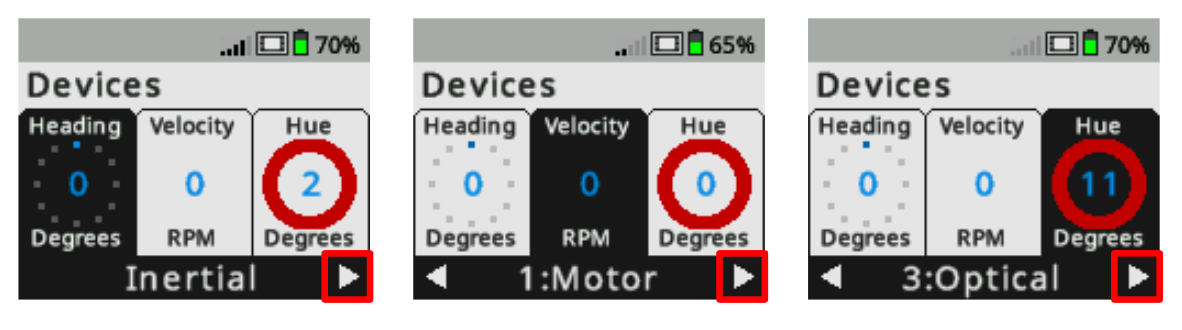

Мозковий екран відображається в меню «Пристрої», де інформація надходить із підключених пристроїв у режимі реального часу. На трьох знімках екрана показано, як кнопка «Вправо» використовується для переходу до оптичного датчика та його вибору. Оптичний датчик є третім параметром у меню «Пристрої».

У меню «Пристрої» ви побачите підключені пристрої вашого робота.

Використовуйте кнопки ліворуч і праворуч, щоб виділити потрібний датчик, а потім натисніть кнопку Перевірити, щоб вибрати його.

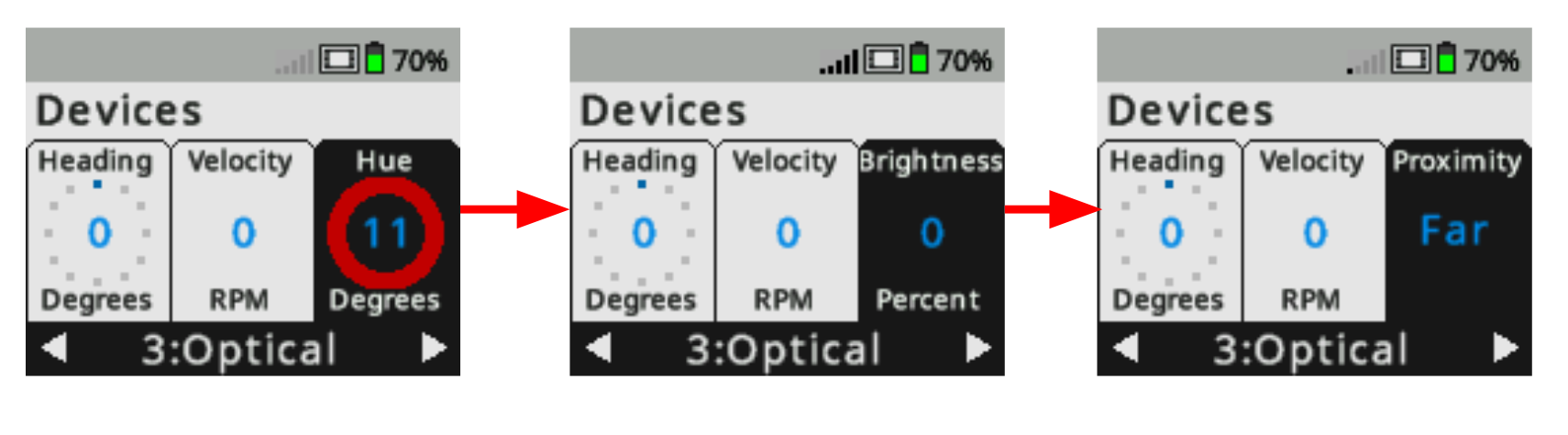

Мозковий екран відображається в меню «Пристрої» з вибраним оптичним датчиком. На трьох знімках екрана показано, як кнопка «Перевірити» використовується для прокручування параметрів даних оптичного датчика. Спочатку датчик повідомляє значення Hue, потім Brightness, а потім Proximity.

Якщо датчик повідомляє про декілька типів даних, ви можете скористатися кнопкою Перевірити, щоб прокрутити параметри даних датчика.

На цьому прикладі зображення оптичний датчик може показувати значення відтінку, яскравість або відстань.

Екран мозку відображається з панеллю оптичних датчиків, відкритою в меню «Пристрої». Відображається така інформація про датчик, як Hue, LED, Brightness, Proximity та Smart Port датчика.

Продовжуйте натискати кнопку «Перевірити», доки не побачите потрібний вигляд інформаційної панелі для вибраного датчика.

На цьому прикладі зображення показана інформаційна панель датчика для оптичного датчика. Панель приладів показує порт, до якого підключено оптичний датчик, а також значення відтінку, колір, світлодіод, яскравість і дані про наближення.
