Щоб використовувати датчик візуального спостереження VEX IQ AI у проектах VEXcode, спочатку потрібно підключити та налаштувати датчик за допомогою веб-інтерфейсу VEXcode IQ. Це вимагає:

Датчик зору VEX IQ на базі штучного інтелекту.
Кабель USB-C.

Після налаштування датчика вам також знадобляться VEX IQ Brain, батарея та смарт-кабель, щоб розпочати завантаження та виконання проектів за допомогою датчика AI Vision.

Підключення та налаштування датчика зору зі штучним інтелектом

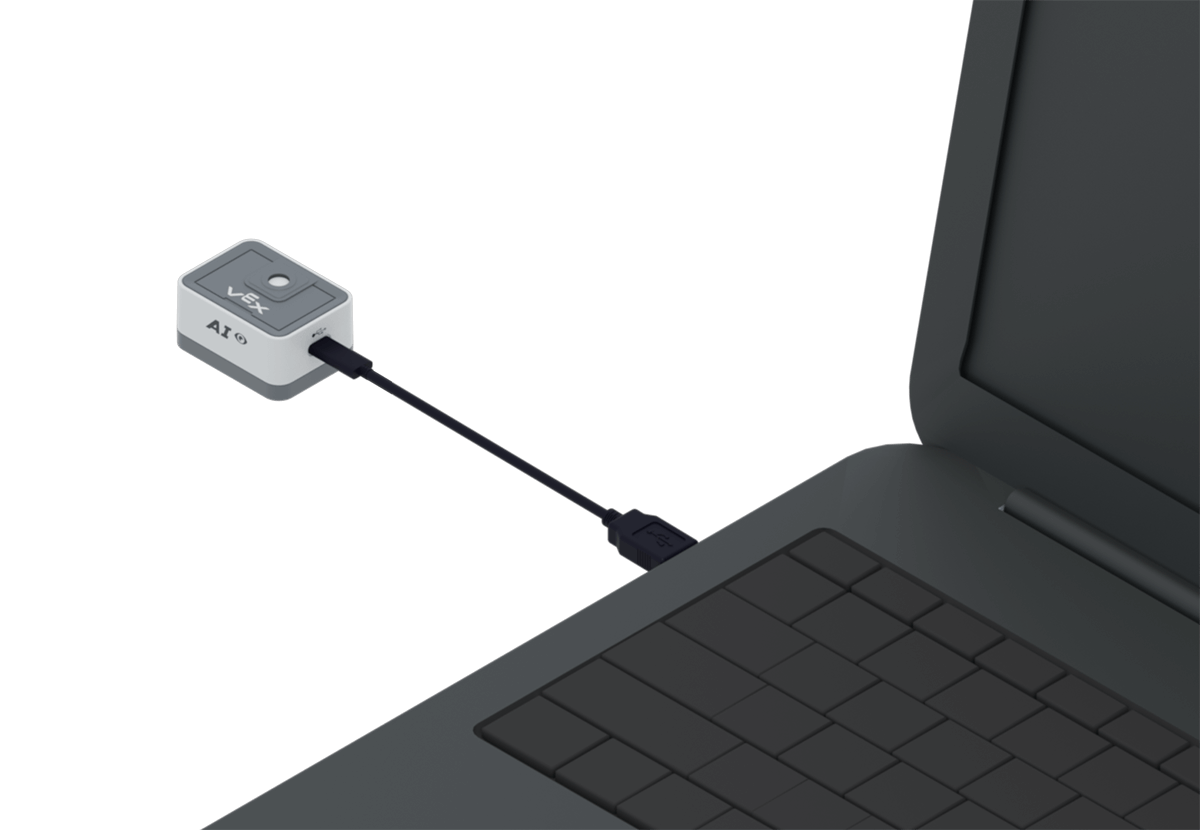

Датчик VEX IQ AI Vision підключений до комп'ютера через USB-кабель.

Підключіть датчик AI Vision до комп’ютера за допомогою кабелю USB-C.

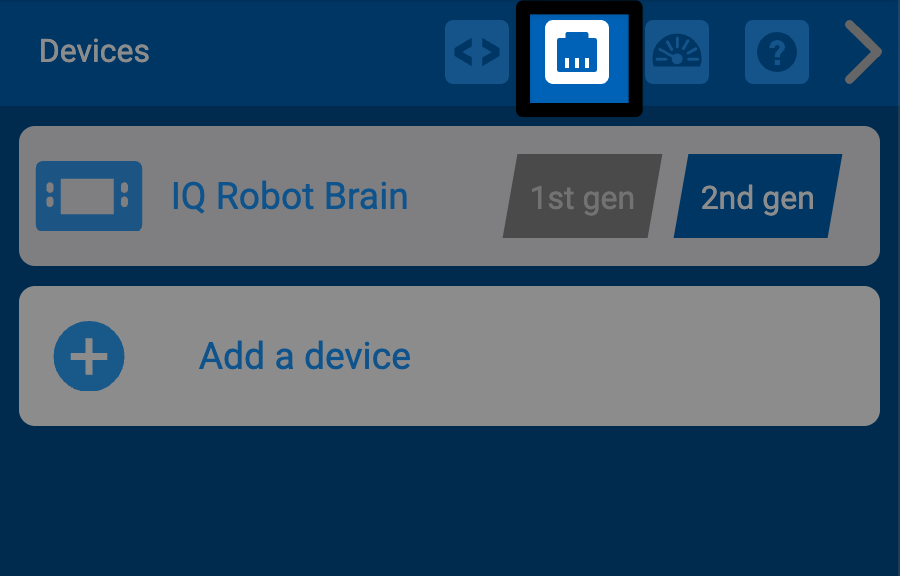

Меню пристрою VEXcode IQ. Піктограма пристрою, яка є другою зліва, виділена.

веб-програму VEXcode IQ та меню «Пристрої».

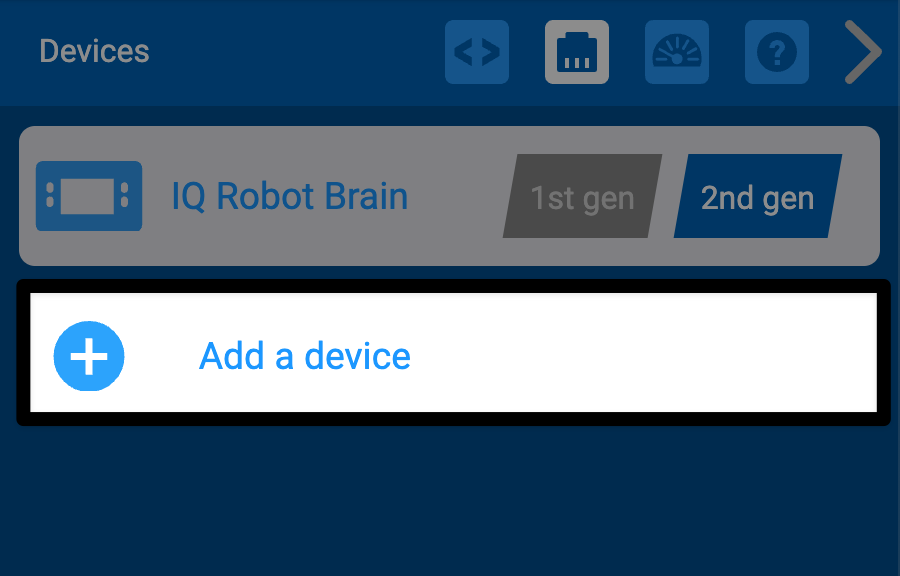

Меню пристрою VEXcode IQ. У першому рядку написано IQ Robot Brain 2-го покоління. Другий рядок «Додати пристрій» виділено.

Виберіть Додати пристрій.

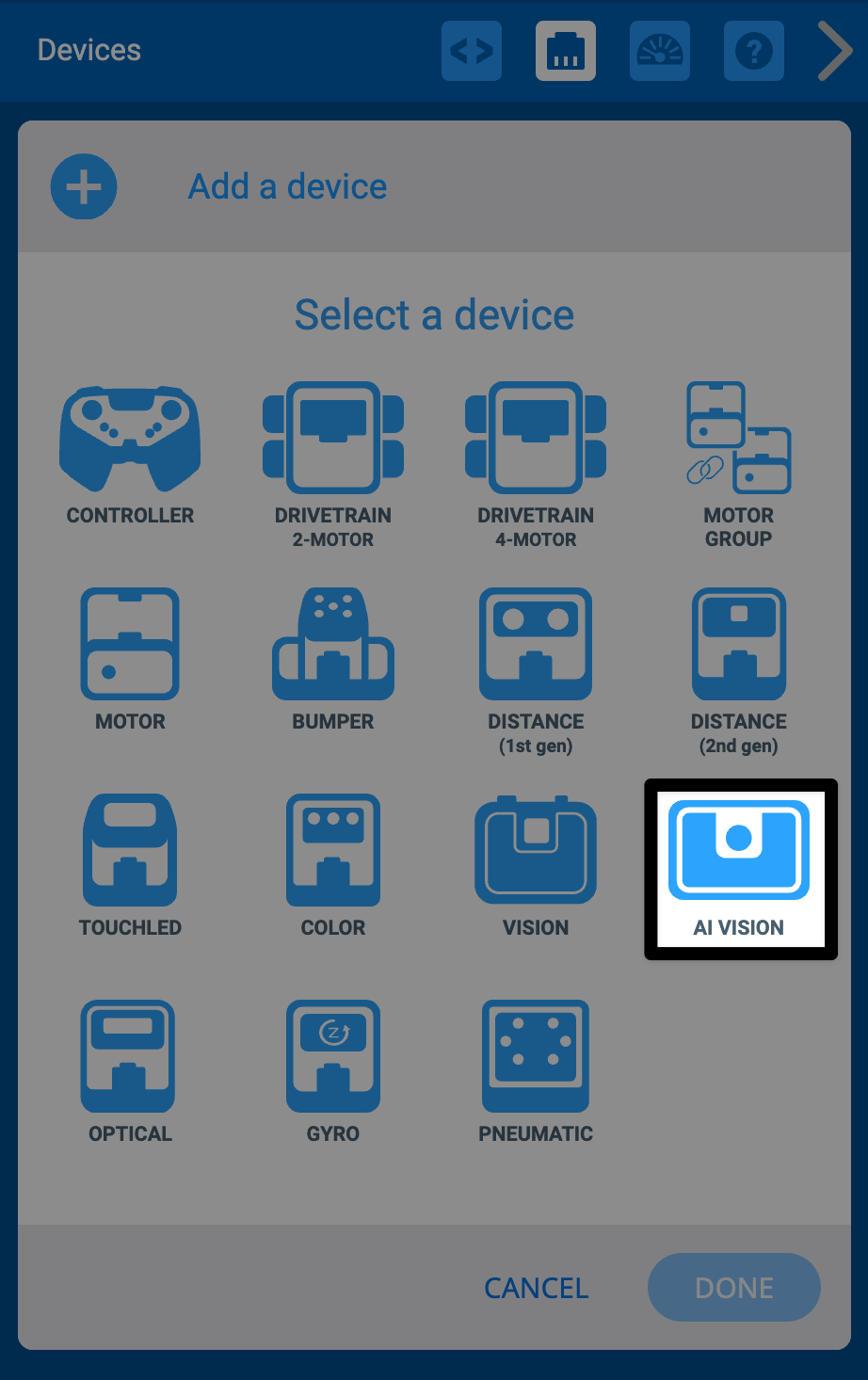

Меню пристроїв VEXcode IQ з екраном вибору пристрою. Виділено датчик AI Vision.

ВиберітьШІ Зір.

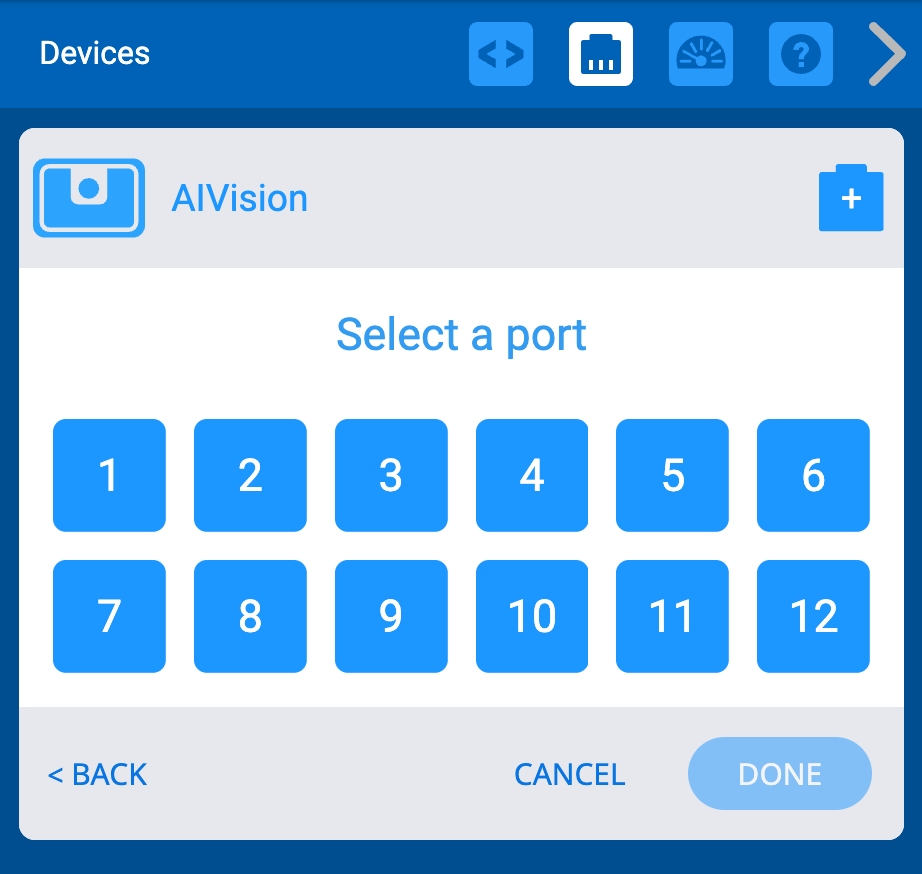

Меню пристрою VEXcode IQ з AIVision. Виберіть порт від 1 до 12.

Виберіть порт Smart Cable, до якого буде підключено датчик, на IQ Brain.

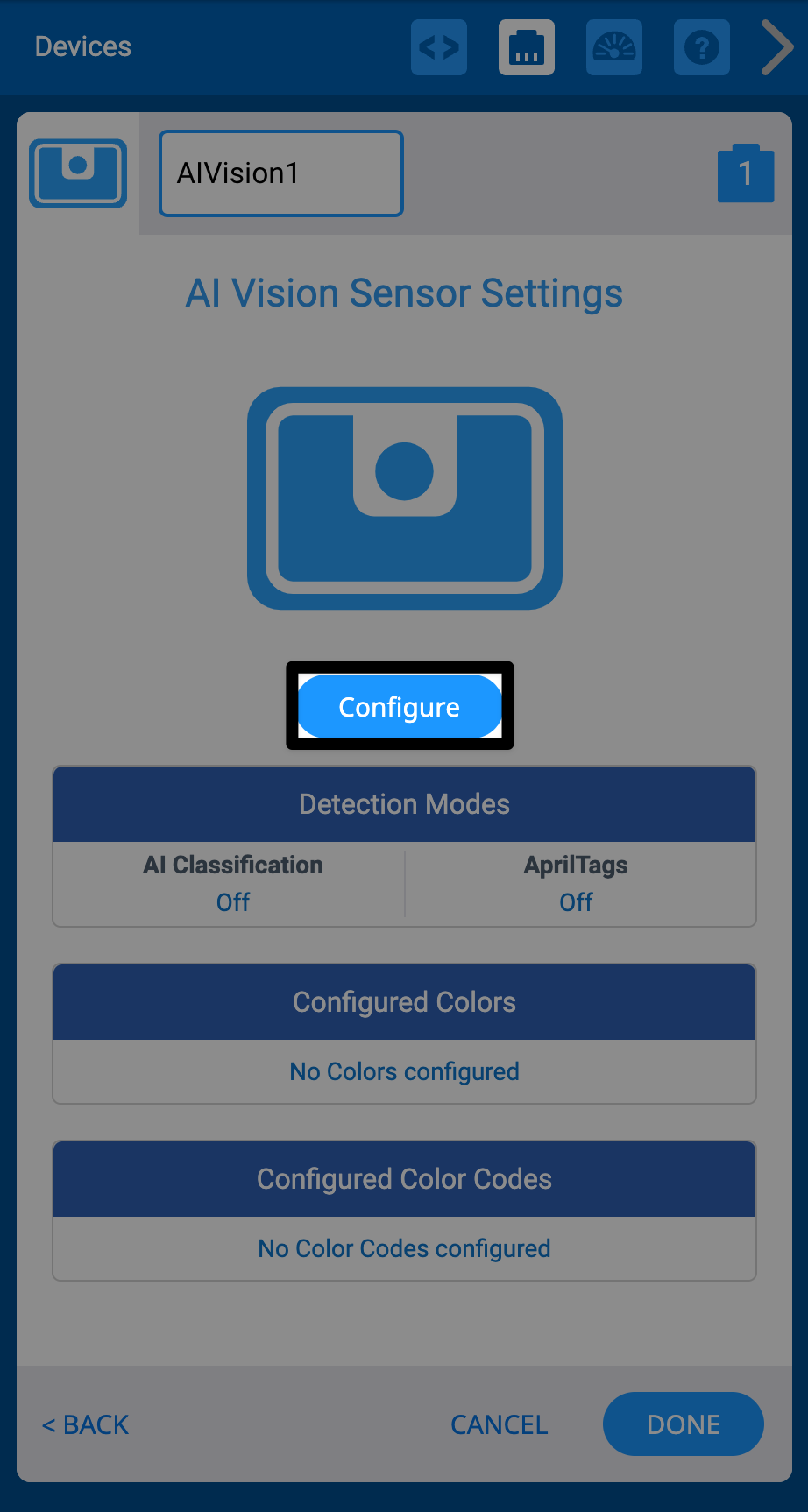

Меню пристрою VEXcode IQ, сторінка налаштувань датчика AI Vision. Кнопка налаштування виділена.

ВиберітьНалаштувати.

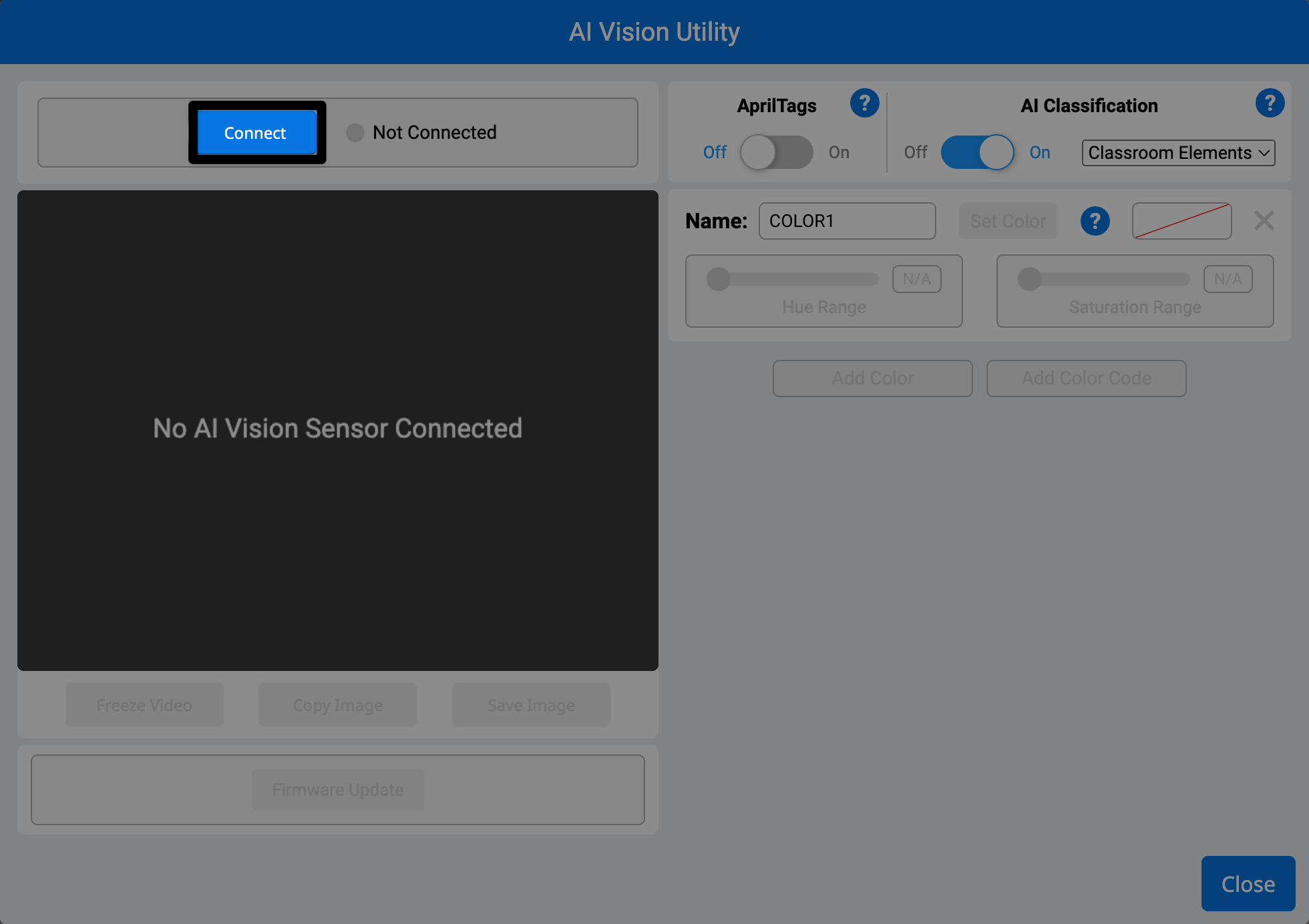

Утиліта для роботи зі штучним інтелектом VEXcode IQ. Кнопка підключення виділена.

Відкриється вікно утиліти AI Vision Sensor. Виберіть Підключити , щоб підключити датчик зору зі штучним інтелектом.

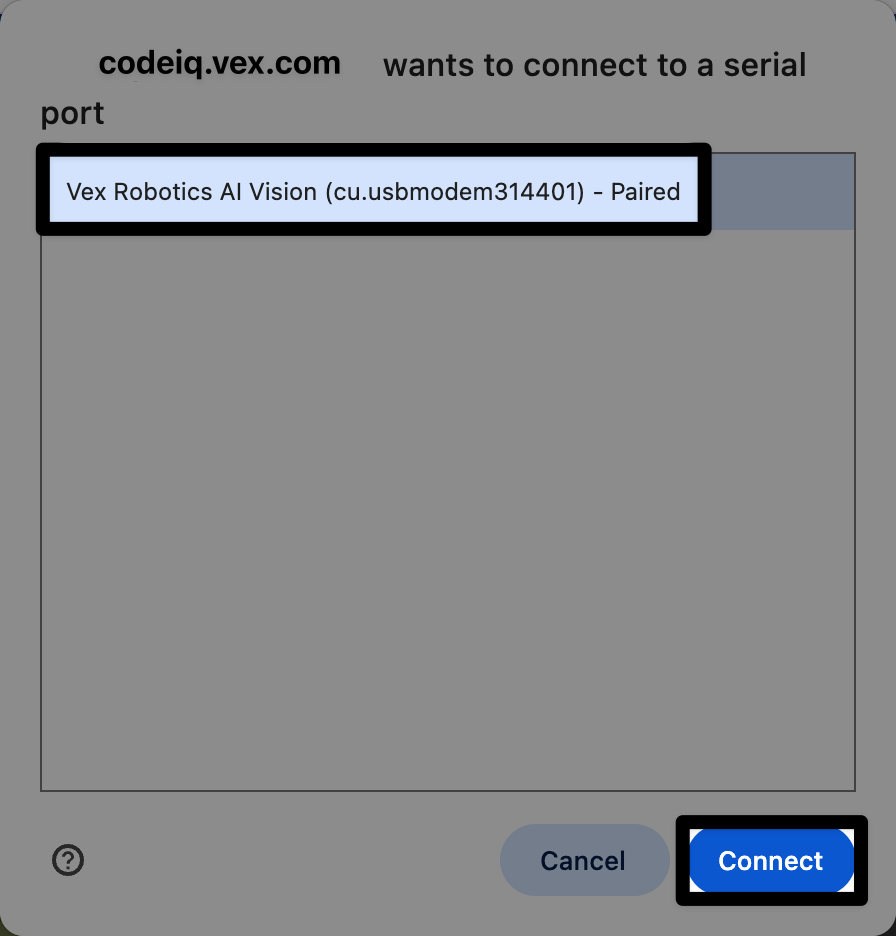

codeiq.vex.com хоче підключитися до послідовного порту. потім вибирається та підсвічується порт VEX Robotics AI Vision. Кнопка підключення внизу праворуч також виділена.

З'явиться вікно, в якому вам буде запропоновано вибрати послідовний порт для підключення. Виберіть доступний варіант, а потім виберіть Підключитися.

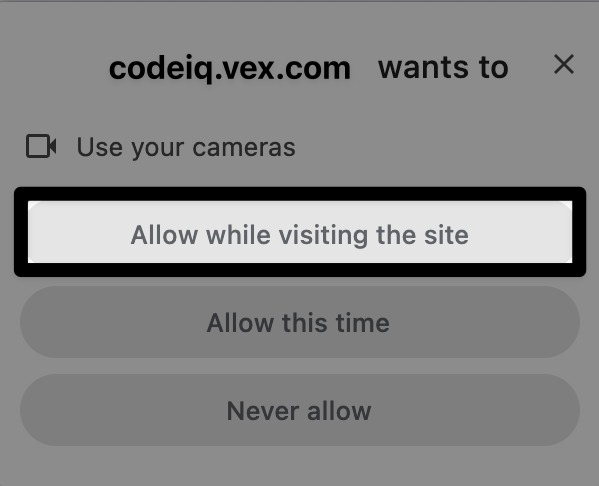

Діалогове вікно дозволів macOS в утиліті AI Vision у VEXcode IQ. Кнопка з написом «Дозволити під час відвідування сайту» виділена.

З’явиться діалогове вікно із запитом на дозвіл на використання камери. Виберіть Дозволити під час відвідування сайту.

Якщо до вашого комп’ютера вже підключено іншу камеру, наприклад, веб-камеру ноутбука, ви можете побачити, що її індикатор на мить увімкнеться. Це нормально, і VEXcode за замовчуванням використовуватиме датчик зору штучного інтелекту.

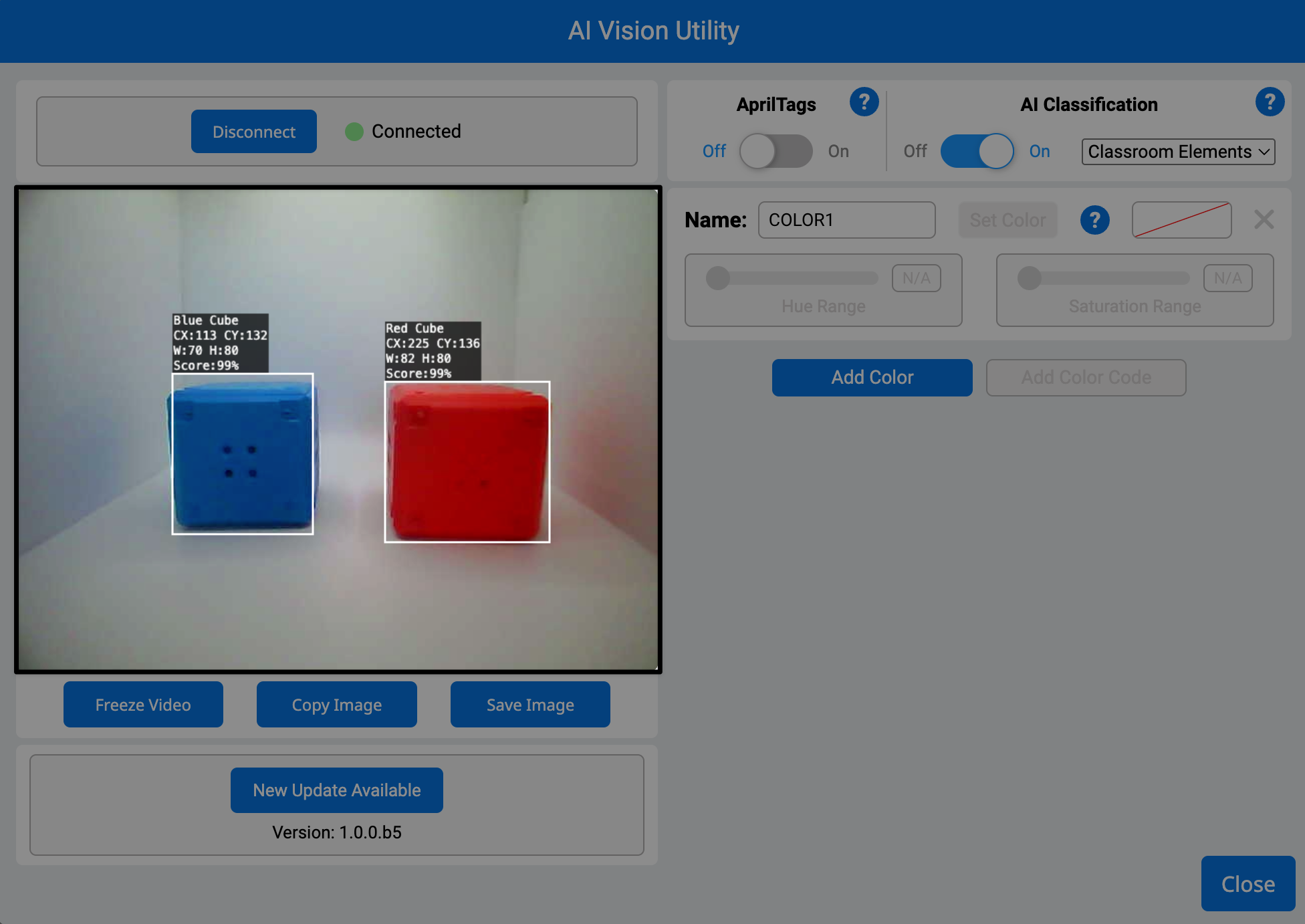

Утиліта для роботи зі штучним інтелектом у VEXcode IQ. Зображення з камери ліворуч виділено.

Відеоекран датчика зору зі штучним інтелектом покаже те, що бачить датчик.

Оновлення може тривати кілька секунд.

Якщо оновлення не відбувається, перевірте кабельні з'єднання між датчиком і комп'ютером.

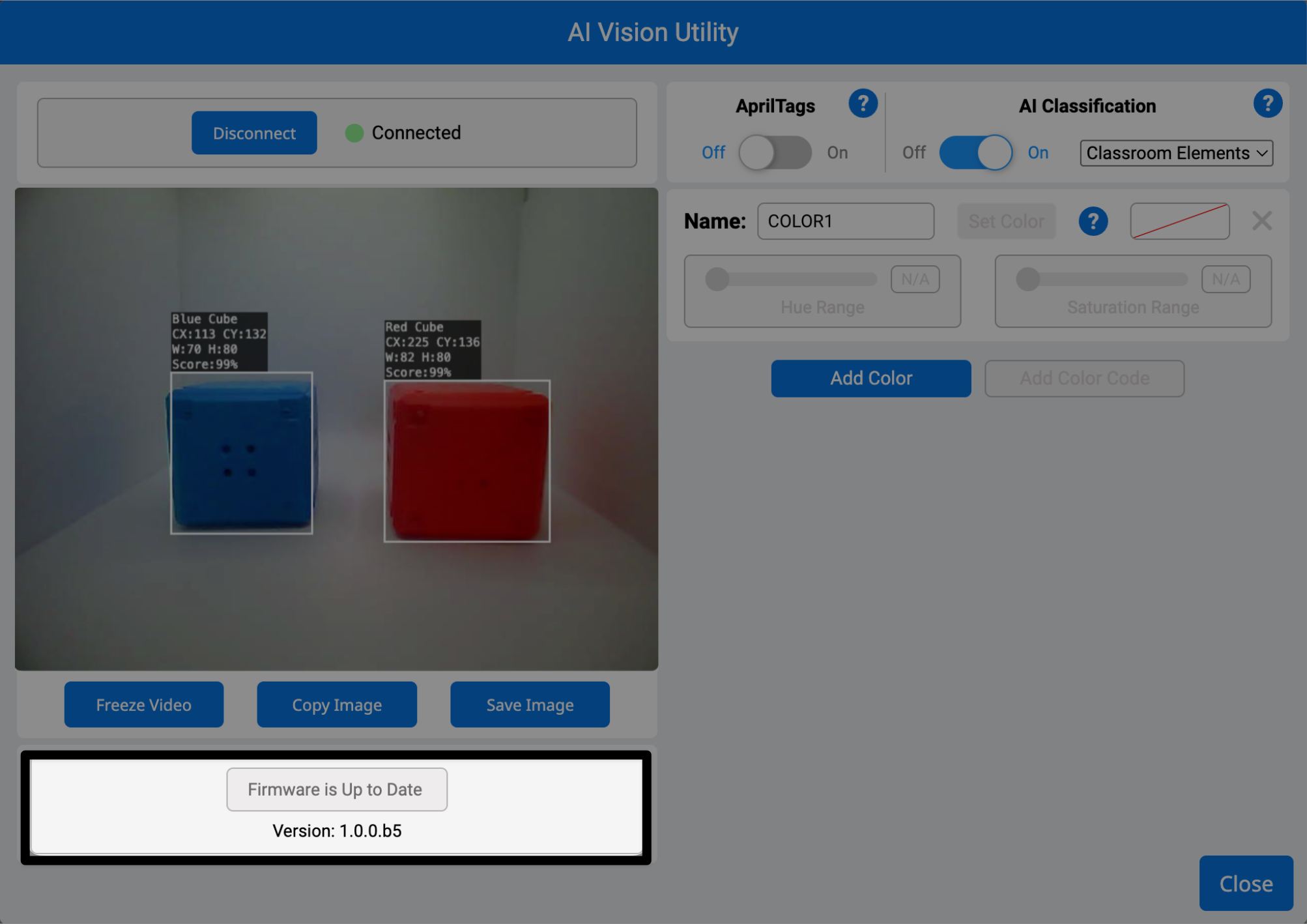

Утиліта для роботи зі штучним інтелектом VEXcode IQ з прошивкою оновлена. версія 1.0.0.b5 виділена

Під екраном датчика AI Vision Sensor ви знайдете інформацію про його прошивку.

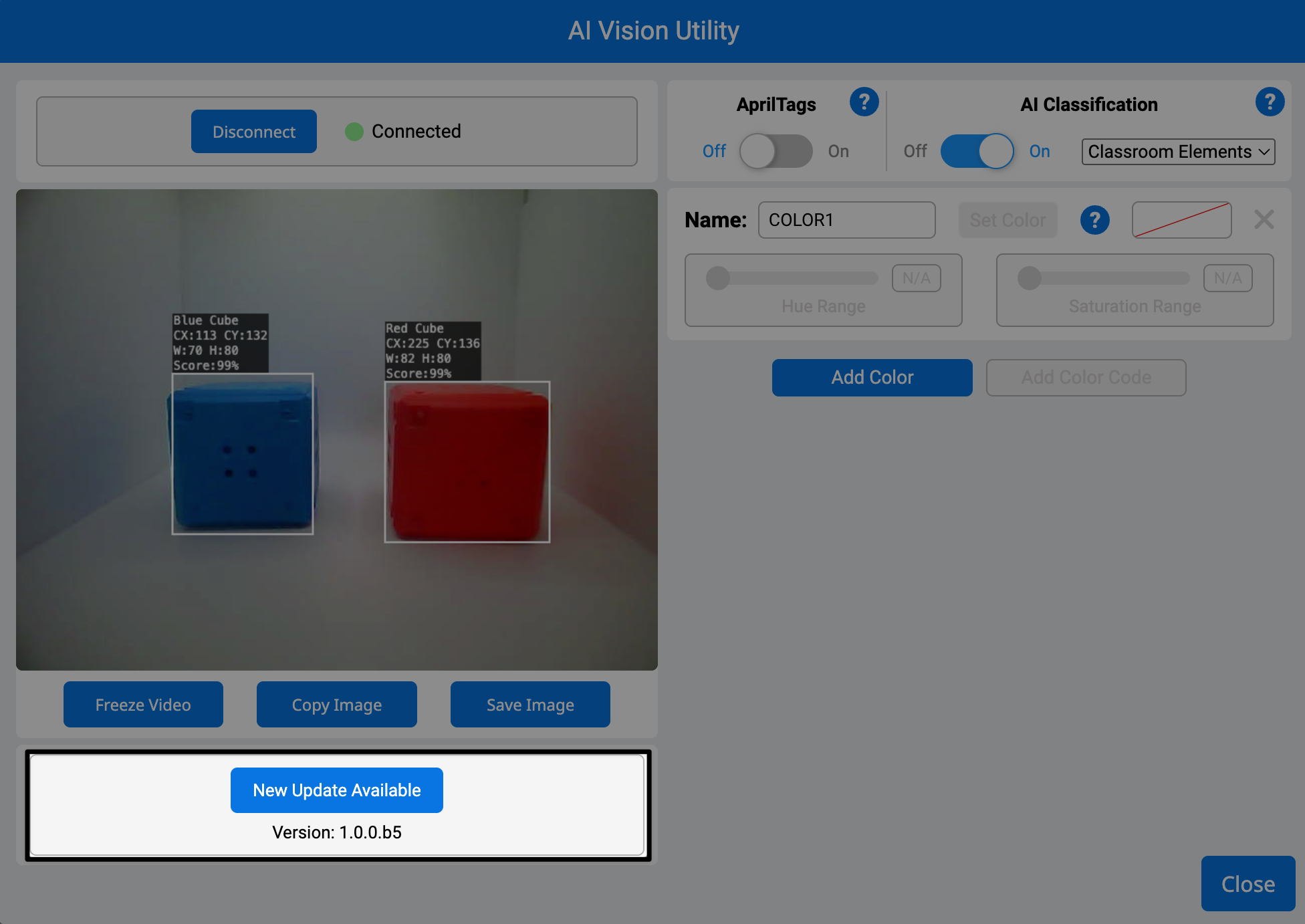

Утиліта VEXcode IQ AI Vision з кнопкою нового оновлення та виділеною версією 1.0.0.b5

Якщо на кнопці написано Нове оновлення доступне, це означає, що вам потрібно оновити прошивку. цієї статті, щобпро оновлення прошивки датчика AI Vision.

Якщо відображається значення а значення Firmware is Update (Прошивка оновлена , то ваш датчик AI Vision Sensor має найновішу прошивку та готовий до роботи!

Щоб дізнатися, як увімкнути один із режимів виявлення за допомогою штучного інтелекту, див. цю статтю.

Підключення датчика зору штучного інтелекту до IQ Brain

VEX IQ Brain підключається до датчика IQ AI Vision через порт 11.

Після завершення налаштування датчика AI Vision від’єднайте датчик від комп’ютера та під’єднайте його до IQ Brain за допомогою смарт-кабелю.

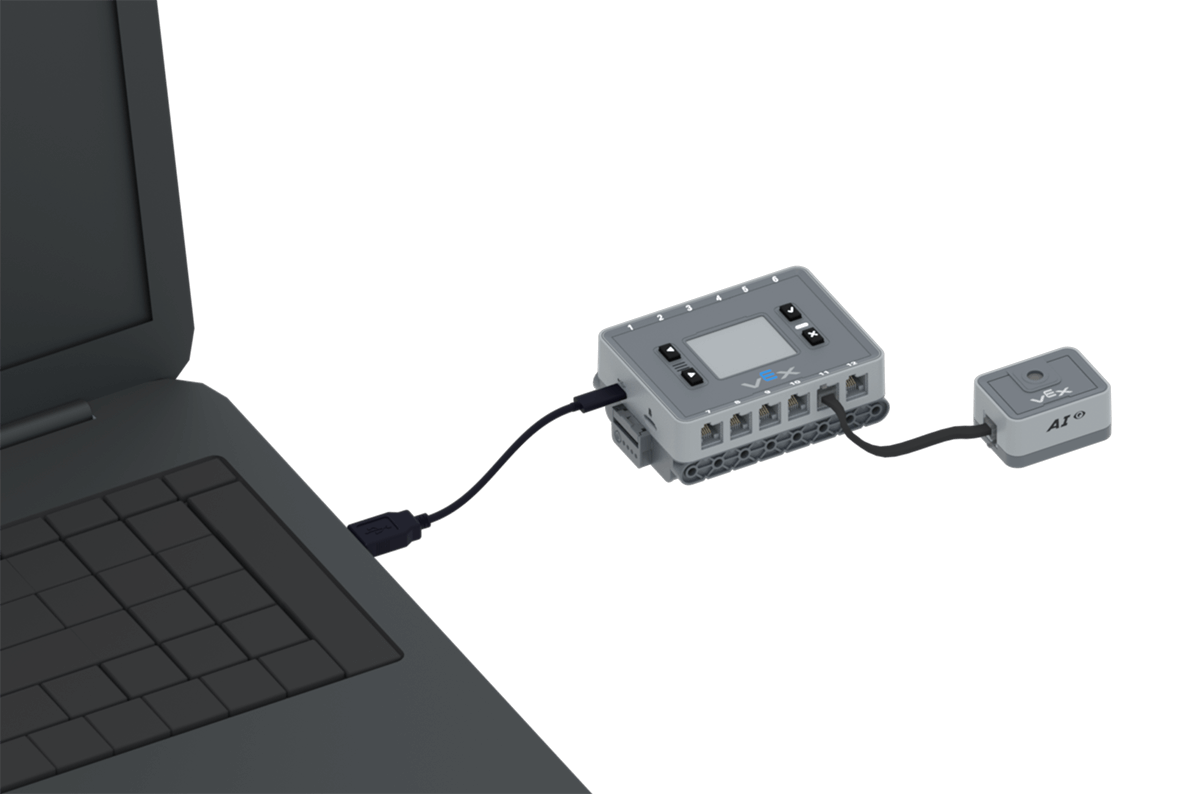

Мозок VEX IQ 2-го покоління з'єднує датчик зору штучного інтелекту з комп'ютером

Тепер ви можете підключити свій IQ Brain до комп’ютера, щоб завантажувати проекти за допомогою датчика AI Vision Sensor.
