Коли ви починаєте програмувати за допомогою VEXcode V5, блоки цифрового входу та цифрового виходу не з’являться на панелі інструментів, доки їх не буде налаштовано.

Додавання 3-провідного цифрового входу або цифрового виходу

Щоб налаштувати пристрій цифрового входу або цифрового виходу:

Панель інструментів VEXcode V5 з виділеною піктограмою пристроїв між піктограмами засобу перегляду коду та консолі друку.

Натисніть кнопку «Пристрої», щоб відкрити вікно «Пристрої».

Меню пристроїв VEXcode V5 із показаною кнопкою «Додати пристрій».

Виберіть «Додати пристрій».

Меню «Пристрої VEXcode V5» після вибору кнопки «Додати пристрій». Опція «3 дроти» виділена.

Виберіть «3-WIRE».

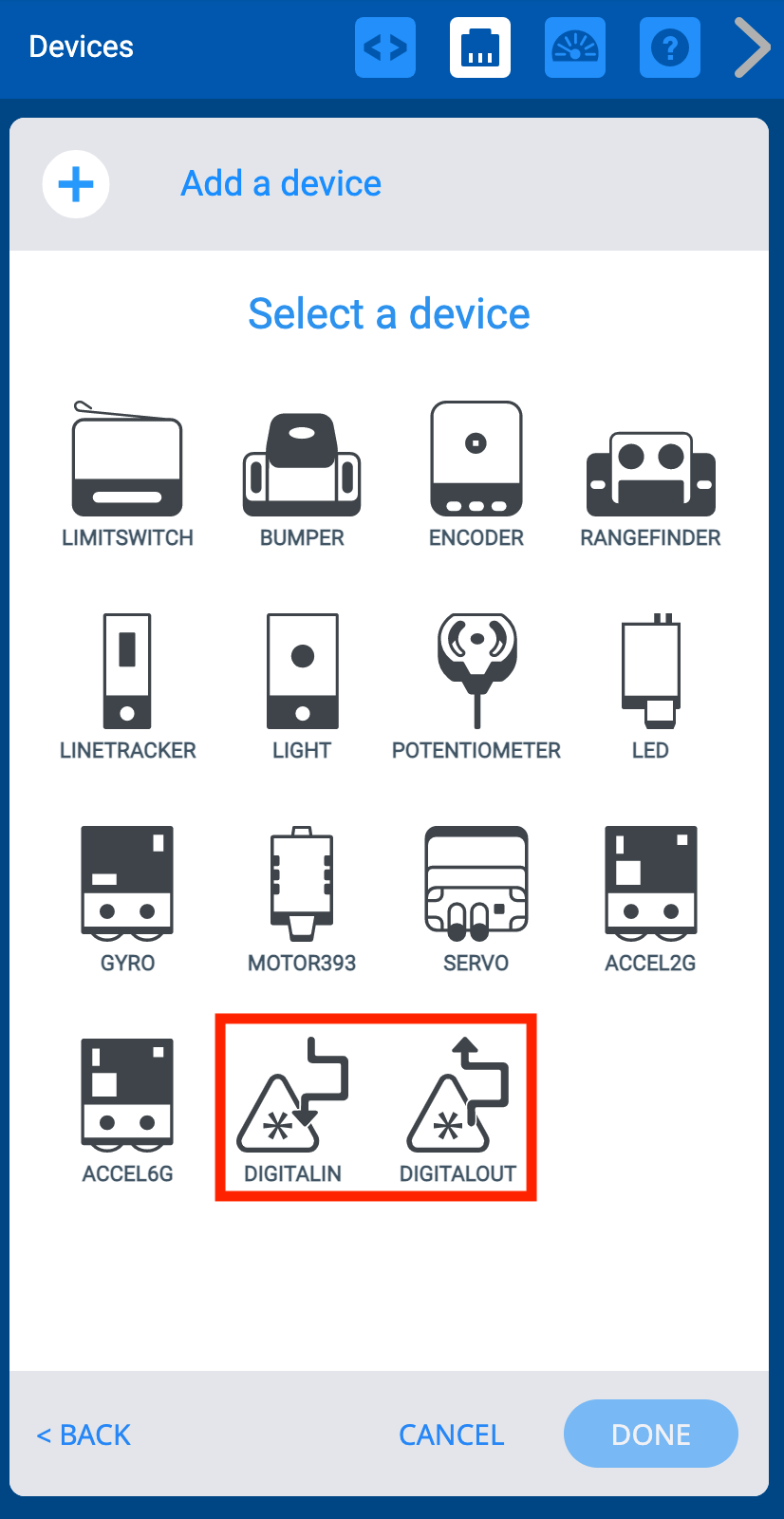

Меню пристроїв VEXcode V5 після вибору опції 3-провідного пристрою. Відображається меню 3-провідних пристроїв, а опції «Цифровий вхід» та «Цифровий вихід» виділені.

Виберіть «DIGITALIN» або «DIGITALOUT».

Меню пристроїв VEXcode V5 після встановлення порту нового пристрою на A. Нижче виділено кнопку «Готово».

Виберіть порт, до якого підключено пристрій на VEX V5 Brain. Порти, які вже налаштовані для інших пристроїв, будуть недоступні. Після вибору порту виберіть «Готово», щоб надіслати пристрій до конфігурації, або «Скасувати», щоб повернутися до меню «Пристрої».

Примітка: вибір «Скасувати» скасує будь-які зміни, які ви внесли до пристрою, і не буде частиною конфігурації.

Зміна номера порту цифрового входу або цифрового виходу 3-провідного пристрою

Меню пристроїв VEXcode V5 з відображенням раніше доданих пристроїв цифрового входу та цифрового виходу.

Ви можете змінити номер порту для пристрою, вибравши його у вікні «Пристрої».

Меню пристроїв VEXcode V5 після зміни порту пристрою на C. Опція порту C тепер зеленого кольору. Нижче виділено кнопку «Готово».

Виберіть інший порт на екрані вибору порту, і номер порту стане зеленим. Потім виберіть «Готово», щоб надіслати зміни.

VEXcode V5 Digital у булевому блоці відображається з відкритим випадаючим меню пристрою. Нова назва пристрою Digital In відображається у випадаючому меню та читається як DigitalInC.

Якщо ви змінюєте порт пристрою, який уже використовується у вашому проекті, вам потрібно буде оновити ім’я пристрою в блоці на нове ім’я за допомогою спадного списку.

Перейменування 3-провідного цифрового входу або цифрового виходу

Вікно VEXcode V5 Devices із показаними параметрами Digital In. Вище назва пристрою виділена, що вказує на те, що його можна перейменувати.

Ви можете перейменувати пристрій, змінивши назву в текстовому полі у верхній частині екрана вибору порту. Якщо ви вибрали недійсне ім’я, текстове поле буде виділено червоним кольором. Потім виберіть «Готово», щоб надіслати зміни пристрою до конфігурації.

Примітка: для отримання додаткової інформації про правила іменування змінних і пристроїв перегляньте цю статтю з бібліотеки VEX.

VEXcode V5 Digital у булевому блоці відображається з відкритим випадаючим меню пристрою. Нова назва пристрою Digital In відображається у випадаючому меню та має вигляд SignalIn.

Якщо ви змінюєте назву пристрою, який уже використовується у вашому проекті, вам потрібно буде оновити назву пристрою в блоці на нове ім’я за допомогою спадного меню.

Видалення 3-провідного цифрового входу або цифрового виходу

Вікно VEXcode V5 Devices із показаними параметрами Digital In. Нижче виділено кнопку «Видалити».

Пристрій можна видалити, вибравши опцію «Видалити» внизу екрана вибору порту.

Примітка: якщо ви видалите пристрій, який уже використовується у вашому проекті, ваш проект генеруватиме помилку, якщо ви спробуєте його завантажити, доки ви також не видалите блоки, які використовували видалений пристрій.
