Збірка робочої клітини VEX V5 – це веселе та пізнавальне заняття.

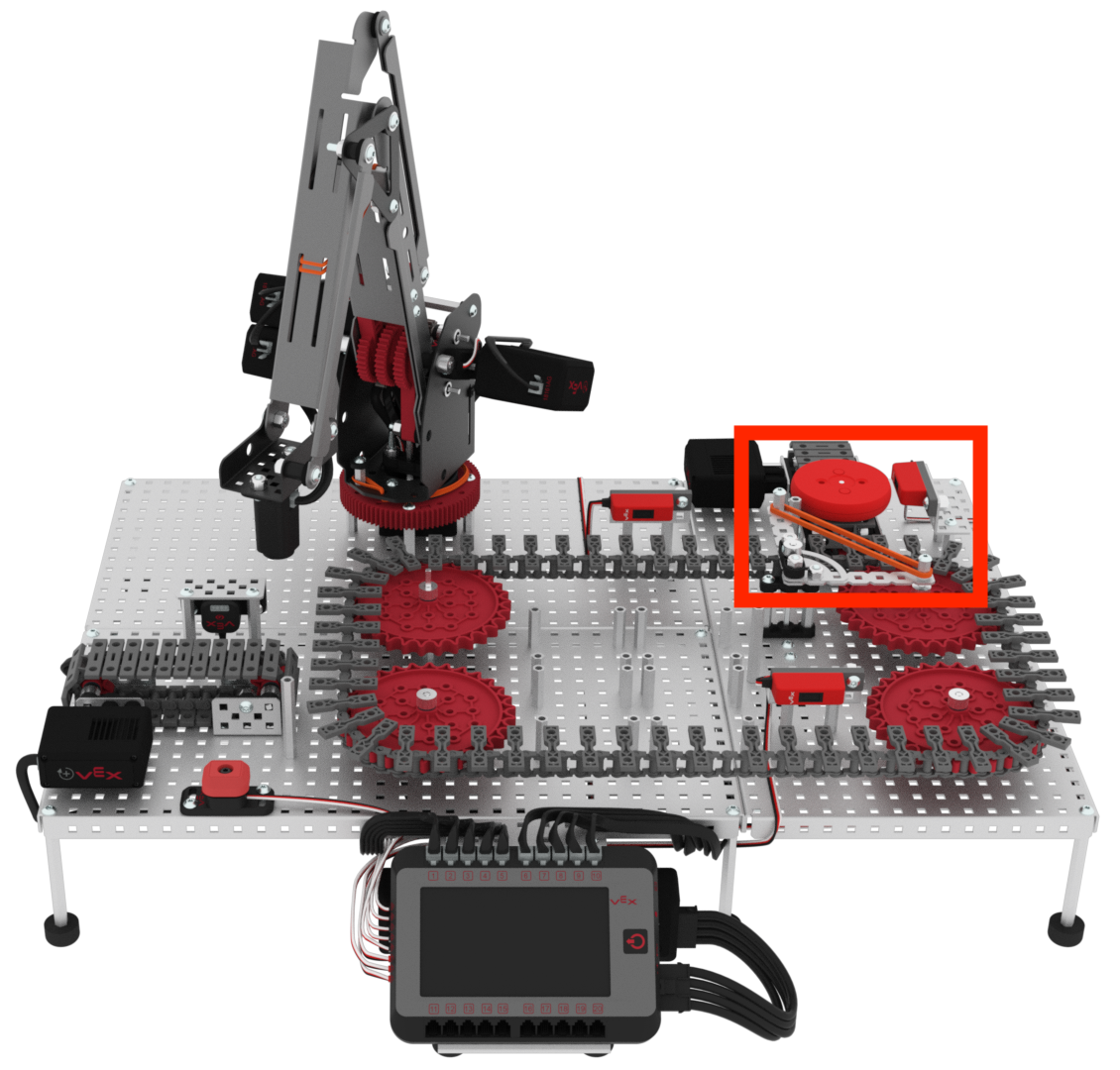

Схема налаштування V5 Workcell для CTE (професійна та технічна освіта), що ілюструє розташування компонентів і з’єднань, необхідних для ефективної роботи в лабораторних умовах.

Діаграма, що ілюструє налаштування V5 Workcell для CTE (професійна та технічна освіта), показує розташування компонентів і з’єднань, необхідних для роботи.

Інструкції зі збирання, які можна знайти в розділі «Пошук» V5 Workcell STEM Labs, містять списки деталей і докладні ілюстрації, які допоможуть учню зі складанням.

Що таке структура V5?

Конструкція V5 складається з усіх пластикових і металевих частин робочої клітини V5, які складають платформу, кронштейни, тримач маркерів, руку робота та з’єднувачі, які утримують їх разом.

Діаграма налаштування V5 Workcell для Lab 10, що ілюструє розташування компонентів і з’єднань для цілей кар’єри та технічної освіти.

Поради та підказки під час роботи зі структурою V5

Таблиця номерів деталей для налаштування V5 Workcell у контексті кар’єрної та технічної освіти (CTE), що відображає різні компоненти та їхні відповідні ідентифікатори.

Інструкції зі збирання, включені до V5 Workcell STEM Labs, містять номери деталей у списку деталей і на детальних ілюстраціях складання. Це може допомогти переконатися, що будівельник використовує правильні деталі під час складання, а також надати необхідну кількість певної деталі. Це полегшує збірку, щоб зібрати всі необхідні частини перед початком кроку в інструкціях зі збирання.

Схема налаштування V5 Workcell для CTE (професійна та технічна освіта), що ілюструє розташування компонентів і з’єднань для оптимальної функціональності. Діаграма, що ілюструє налаштування V5 Workcell for Career and Technical Education, демонструє компоненти та їх розташування для оптимальної функціональності.

Інструменти VEX , які використовуються для закручування кріплень, включають гайкові ключі, ключі Star Drive та викрутки Star Drive. Диски Star Drive випускаються двох розмірів. Привід T15 Star Drive є більшим із двох і використовується з гвинтами, які є в комплекті V5 Workcell. Привід T8 Star менший і використовується для затягування установчих гвинтів у манжетах вала.

Збільшене зображення гвинтової опорної гайки, яка використовується в установці V5 Workcell для кар’єрної та технічної освіти, демонструє її дизайн і функції для цілей складання.

Гвинти, стійкиі гайки можна затягнути пальцем, щоб з’єднати їх. Однак для затягування цих кріплень необхідно використовувати гайкові ключі та ключі зі зірковим приводом. Використання V5 Fasteners надасть вам більше інформації, яка допоможе зібрати вашу конструкцію.

Очищений гвинт може бути проблемою під час збирання, однак є кілька порад щодо Видалення зачищених гвинтів V5.

Зображення, на якому показано різні моторні вставки для налаштування V5 Workcell у програмі Career and Technical Education, ілюструє різні типи та конфігурації, доступні для використання в роботах.

Не затягуйте гвинти розумного двигуна V5 #8-32 різьбові вставки. Це може пошкодити вставки.

Діаграма, що ілюструє правильне налаштування робочої клітини V5, підкреслює області, щоб уникнути надмірного затягування компонентів, що стосується кар’єри та технічної освіти.

Не затягуйте Nylock гайки на опорних точках. Надмірне затягування призведе до того, що місце з’єднання опорної точки буде заклинюватись і не обертатися легко.
