VEX GO — це проста система збирання, яка дозволяє учням 3-5 класів створювати багато навчальних проектів. Його гнучкість і функціональність також можна використовувати в старших класах.

Студент, який працює з елементами VEX GO у класі.

Ця стаття познайомить вас із частинами, які дозволять вам з’єднати інші частини VEX GO.

Шпильки

Шпильки — це маленькі пластикові деталі, які використовуються для створення проектів VEX GO. Існує чотири типи шпильок: червоні шпильки, зелені шпильки, рожеві шпильки та сірі шпильки.

Червоні шпильки

Схема червоної шпильки зі стрілками, які вказують і позначають її фланець і кілочки.

Червоні штифти є найбільш часто використовуваним роз’ємом для системи VEX GO. Ці шпильки мають два круглі штирі, розділені фланцем.

Діаграма червоної шпильки, яка з’єднує зелену балку з білою тарілкою, з’єднуючи кілочки через круглі отвори фігур.

Червоні шпильки дозволяють з’єднати разом будь-які дві частини з круглими отворами, як-от зелену балку до білої пластини.

Зелені шпильки

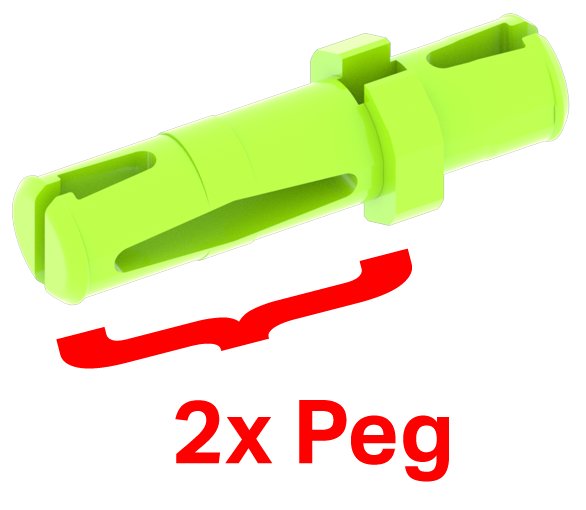

Схема зеленої шпильки з етикеткою, яка демонструє, що один із кілочків у два рази довший за червону шпильку.

Зелені шпильки дуже схожі на червоні шпильки. Однак одна сторона зеленої булавки має кілочок, який у два рази довший за червону булавку.

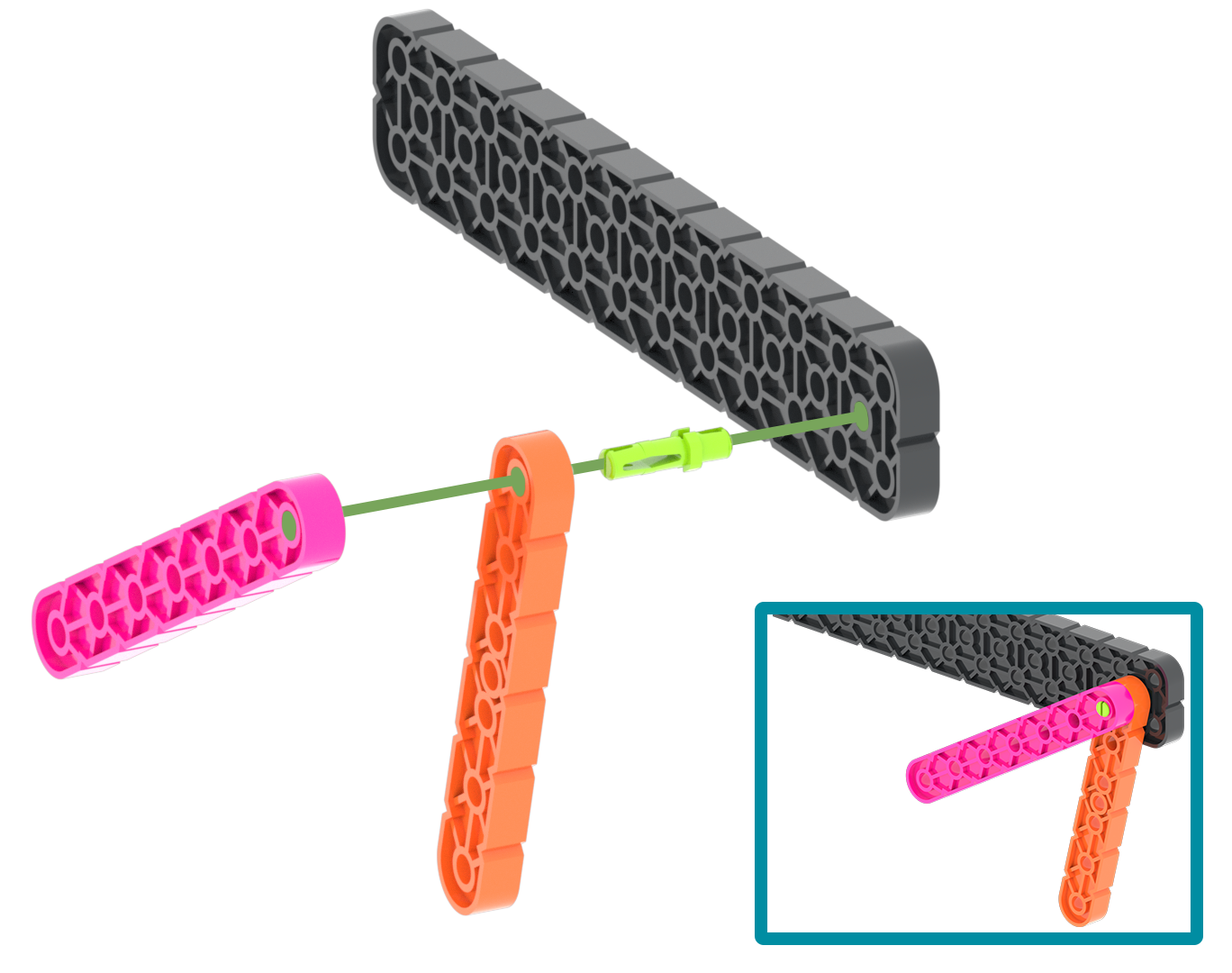

Діаграма трьох частин балки, прикріплених до однієї зеленої шпильки.

Довший штифт дозволяє з’єднати два рівні пластикових деталей з одного боку зеленого штифта та пластикову частину однієї товщини з іншого. Наприклад, одна сторона зеленої шпильки може бути вставлена у чорну велику балку. Помаранчевий промінь можна вставити з іншого боку шпильки. Потім поверх помаранчевого променя можна вставити рожевий промінь.

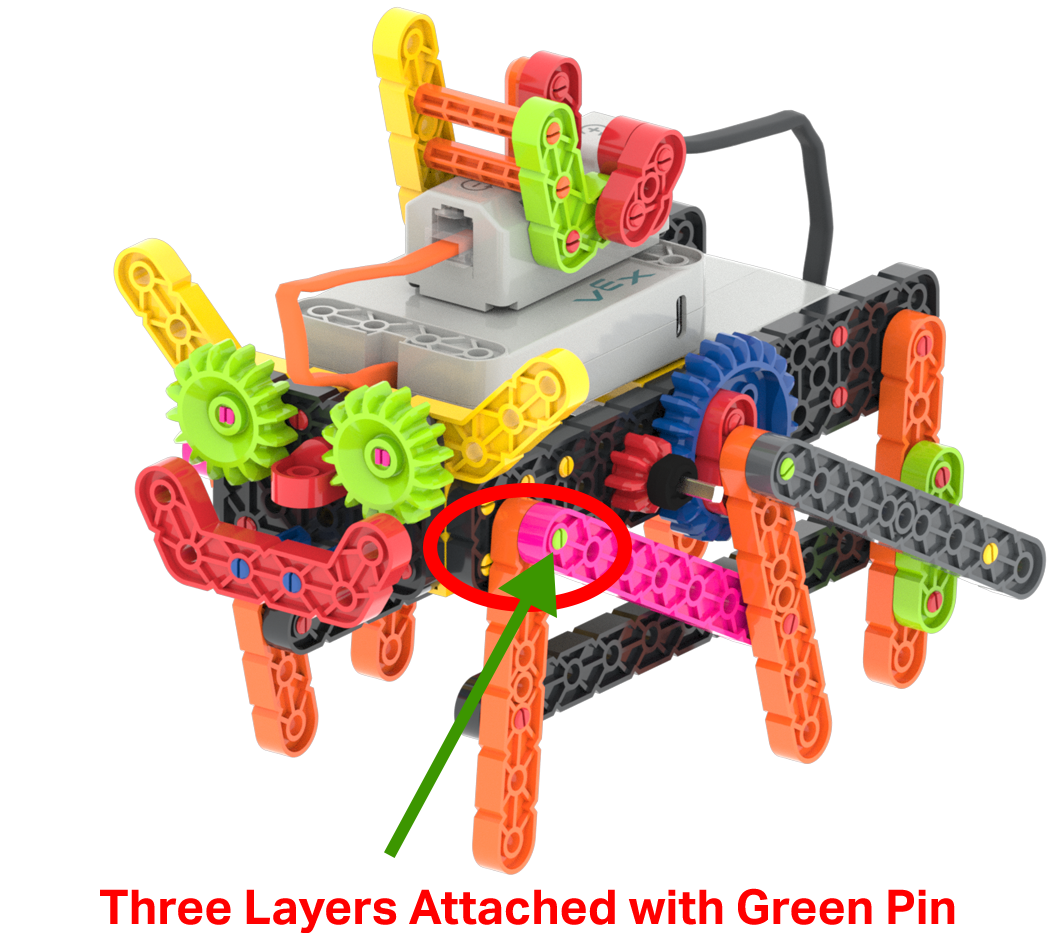

Діаграма збірки VEX GO Crawler з одним із його з’єднань, обведеним колом і позначеним як три шари частин, прикріплених зеленою шпилькою.

Це дозволить з’єднати всі три шари деталей.

Рожеві шпильки

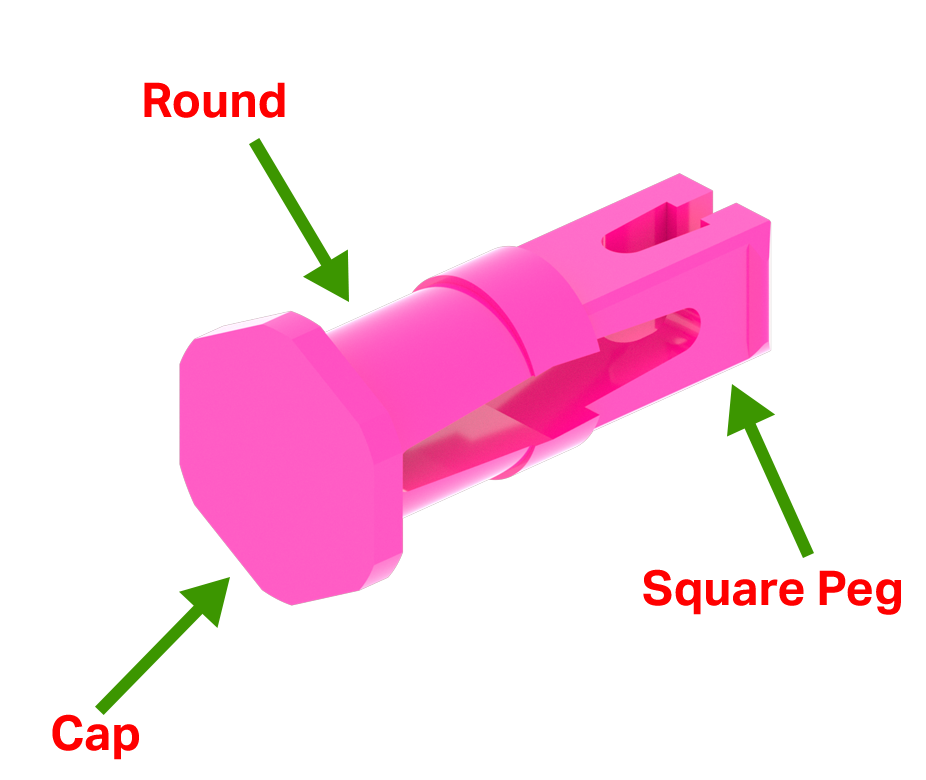

Діаграма рожевої шпильки з етикетками, які демонструють, що вона має квадратний кілочок, круглий кілочок і кришечку на кінці.

Pink Pin має деякі особливості. Він має ковпачок, щоб він не ковзав через круглий отвір. Він має круглий переріз, який дозволяє вставляти його в круглий отвір, і має квадратний штифт, який дозволяє вставляти його в квадратний отвір.

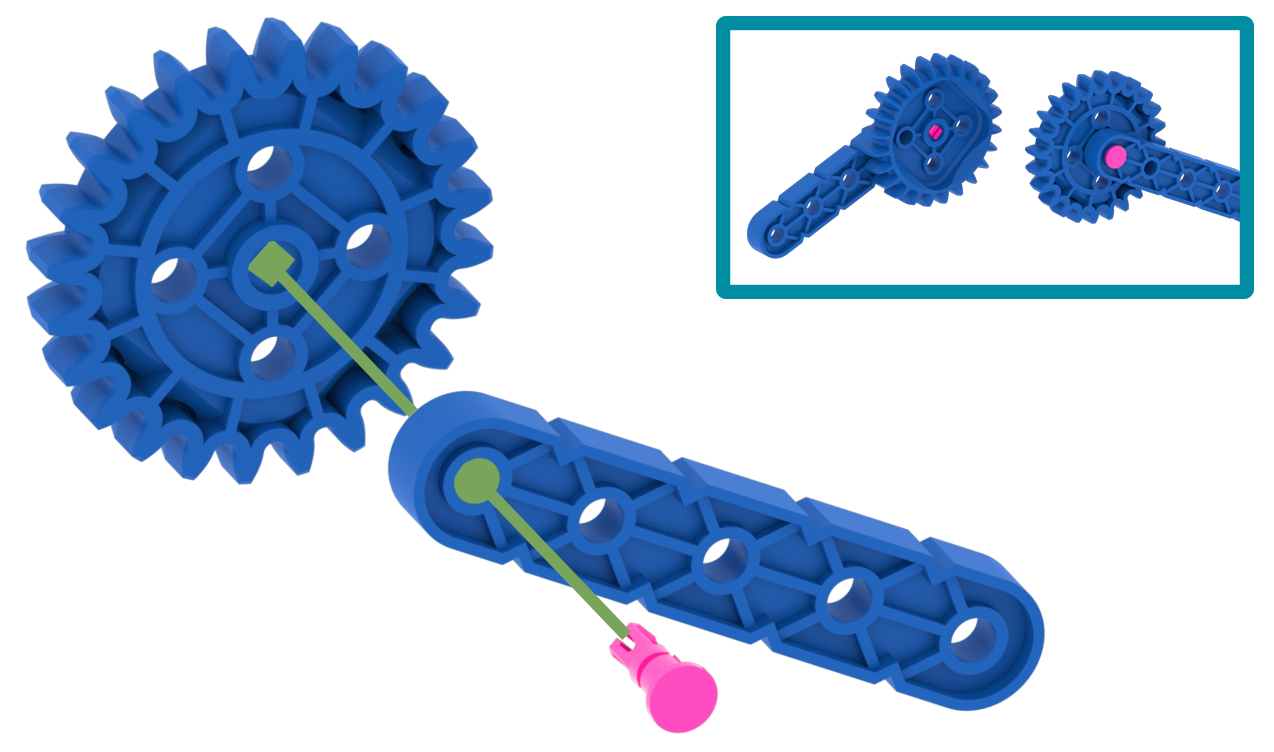

Діаграма рожевої шпильки, яка вставляється через синю балку в квадратний отвір синього колеса, закріплюючи її на місці, не обмежуючи її обертання.

Наприклад, рожеву шпильку можна вставити через блакитний промінь, і її кришка не дасть їй пройти. Кругла частина Pink Pin вставляється в отвір Blue Beam, а квадратний кілочок може вставлятися в квадратний отвір Blue Gear, дозволяючи шестерні вільно обертатися.

Діаграма збірки VEX GO Super Car із елементом рожевої шпильки, що кріпить блакитний механізм, позначений стрілкою.

У проекті Supercar Pink Pin дозволяє Blue Gear вільно обертатися та забезпечує передачу сили від гумової стрічки до сірого колеса.

Сірі шпильки

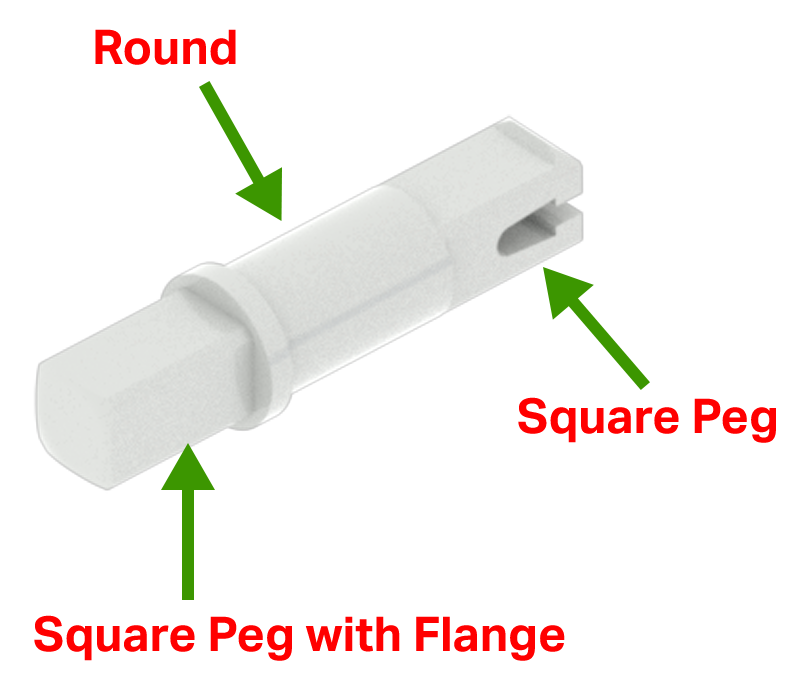

Діаграма сірої шпильки з етикетками, які демонструють, що вона має секцію, яка є квадратним кілочком, секцію, яка є круглим кілочком, а потім фланець перед іншою секцією квадратного кілочка.

Сірий шпилька має квадратний кілочок з фланцем, потім круглий перетин і квадратний кілочок.

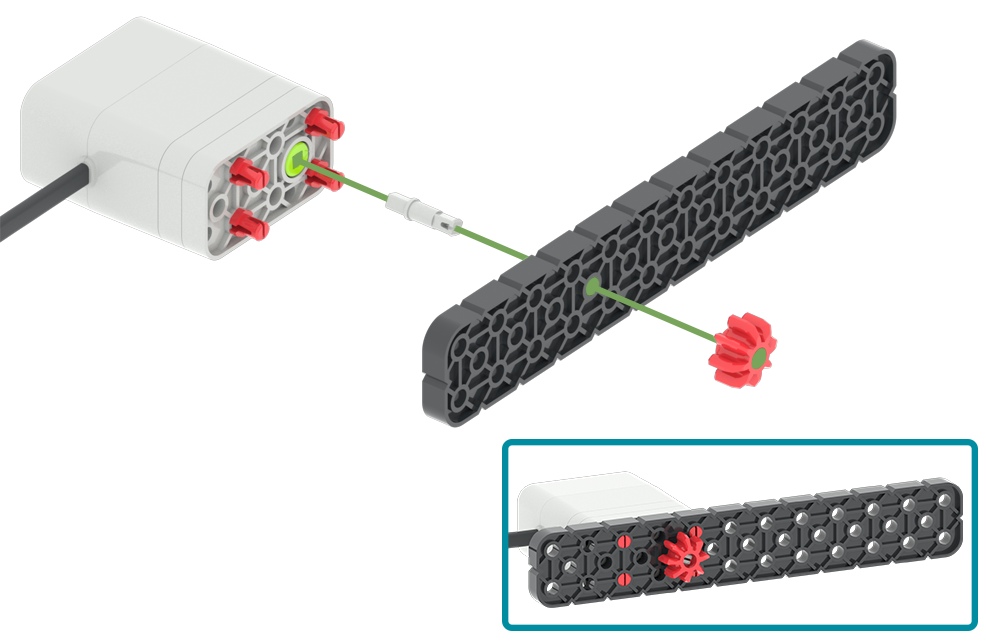

Діаграма сірої шпильки, яка вставляється через чорну велику балку, щоб з’єднати червону шестерню з двигуном, але водночас дозволяє двигуну обертати червону шестерню.

Функції сірої шпильки дозволяють вставляти її в двигун або ручку, що змушує шпильку обертатися. Сірий штифт може проходити через круглий отвір у деталі, а потім у квадратний отвір іншої деталі.

Наприклад, квадратний кілочок сірої шпильки з фланцем можна вставити в двигун, а потім через чорну велику балку. З іншого боку великого чорного променя можна було вставити червону шестерню на квадратний кілочок сірої шпильки. Це дозволить двигуну обертати Червону шестерню.

Протистояння

Діаграма жовтого елемента Standoff з етикетками, які демонструють, що він має круглий штифт по обидва боки від розділу, товщиною як одна пластикова частина.

Під час створення проектів за допомогою системи VEX GO іноді потрібно більше місця між частинами. Стойки – це з’єднувачі, які дозволяють це зробити. Стойки мають круглий кілочок на кожному кінці та середню частину, яка забезпечує відстань між частинами.

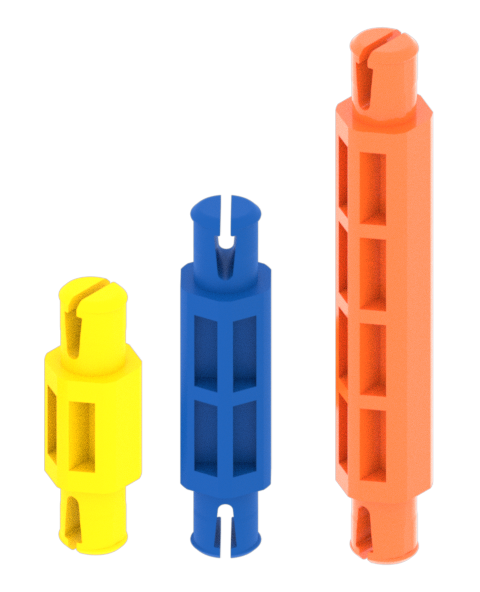

Схема всіх елементів Standoff у наборі VEX GO.

Є три різні розміри опор. До них належать:

Yellow Standoff має відстань в одну товщину пластикової частини.
Blue Standoff має відстань двох товщин пластикових частин.
Orange Standoff має чотири товщини пластикових частин.

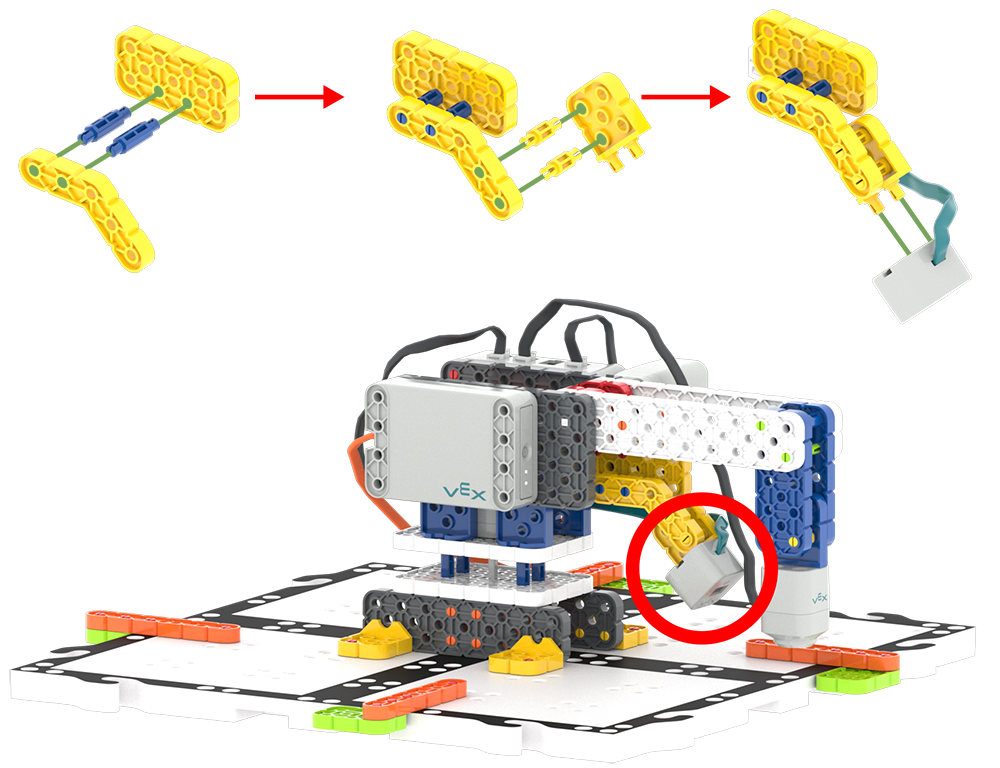

Схема конструкції руки робота VEX GO із елементами Standoff на кріпленні датчика ока, виділеними червоним колом.

Відстань між частинами може бути дуже важливою для вашого проекту. Наприклад, ви можете використовувати два жовтих опори між жовтим кутовим променем і жовтим з’єднувачем. Це дозволить вам приєднати датчик ока так, щоб він знаходився в центрі вашого проекту руки робота.

Роз'єми

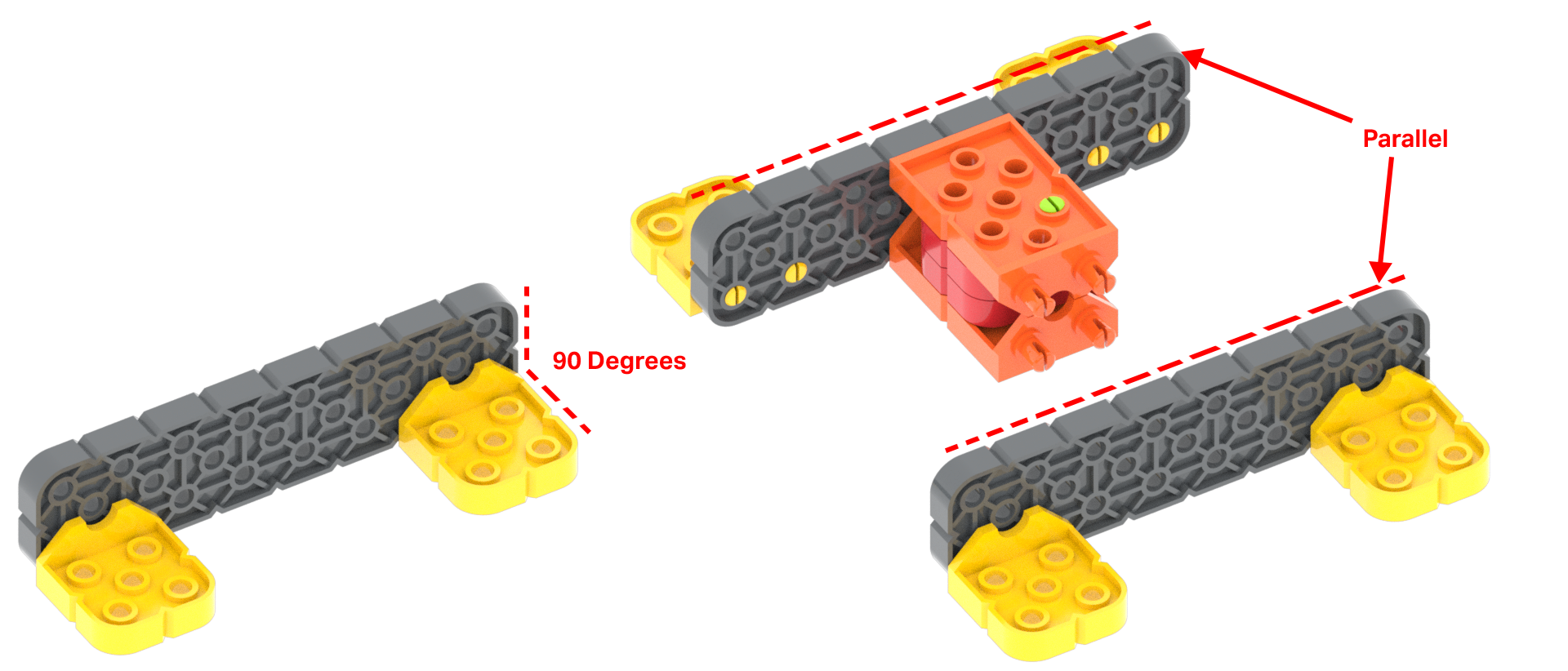

Діаграма, що демонструє використання конекторів для з’єднання частин паралельно або під кутом 90 градусів.

З’єднувачі – дуже корисні частини. Вони дозволяють з'єднати дві частини разом. Ці з’єднання можуть бути під кутом 90 градусів одне до одного або паралельні одне одному.

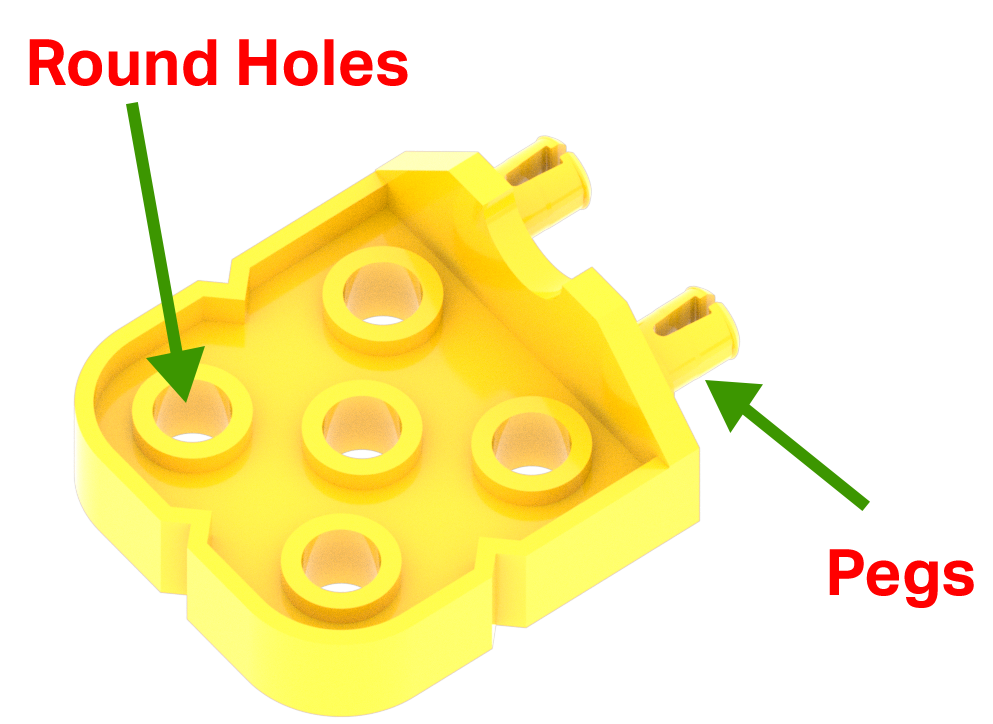

Діаграма жовтого з’єднувача з етикетками, які демонструють, що він має два круглі кілочки, зміщені на 90 градусів від 5 круглих отворів.

З’єднувачі мають круглі отвори та штифти.

90-градусні роз’єми

Схема всіх конекторів у комплекті VEX GO.

90-градусні з’єднувачі бувають трьох розмірів. До них належать:

Червоні конектори мають один штифт і один отвір. Це дозволяє цим з’єднувачам обертатися.
Жовті з’єднувачі мають п’ять отворів і два штирі.
Сині конектори мають шість отворів і два штирі. Сині з’єднувачі на один отвір довші за жовті.

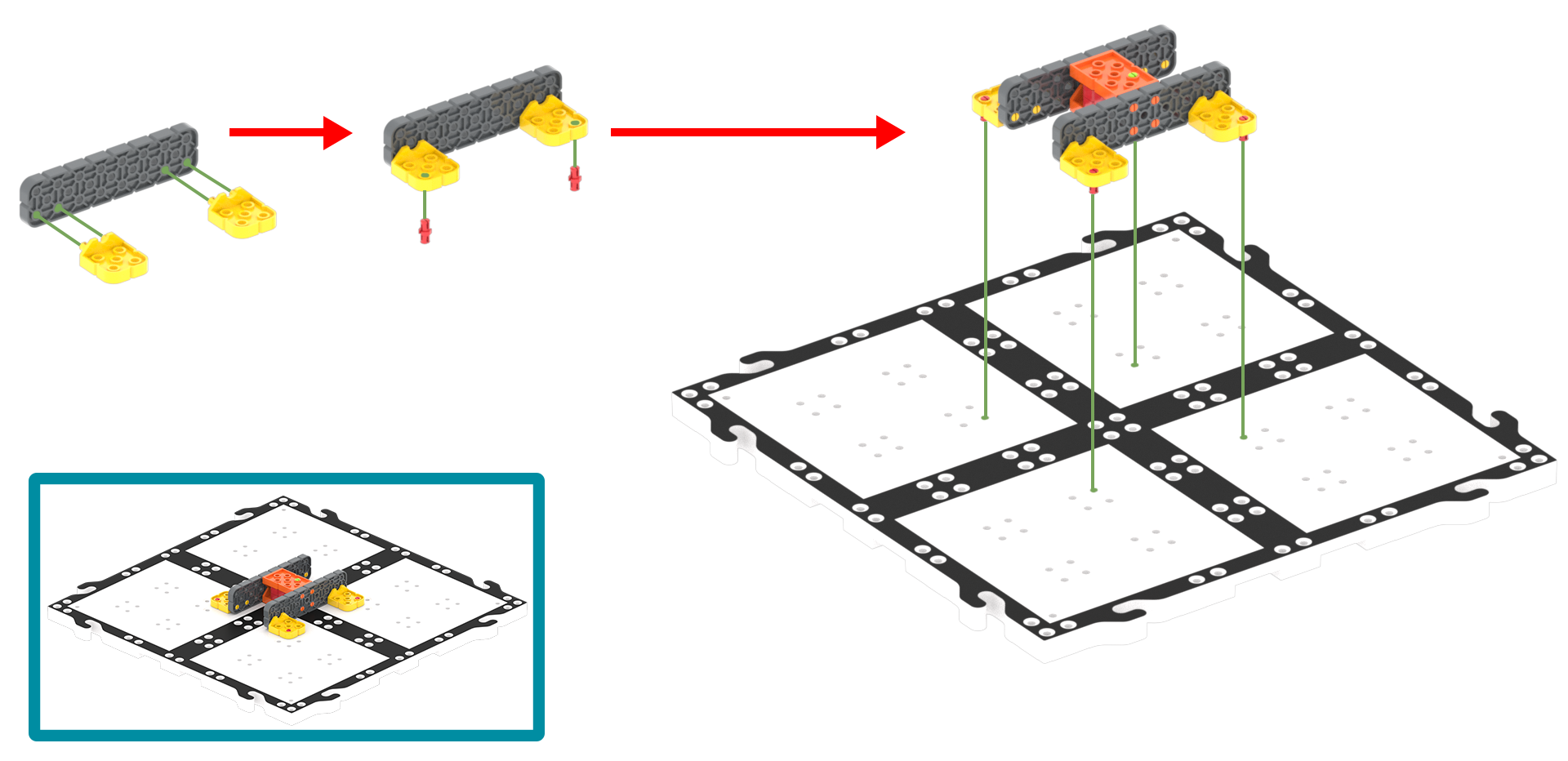

Діаграма жовтих роз’ємів, які використовуються для кріплення збірки VEX GO під кутом 90 градусів до квадрата Field Tiles.

З’єднання частин разом під кутом 90 градусів є дуже важливою особливістю системи VEX GO. Наприклад, можна використати два жовті з’єднувачі, щоб з’єднати сіру велику балку під кутом 90 градусів із плиткою, щоб створити основу для вашого проекту «Рука робота».

Паралельні сполучники

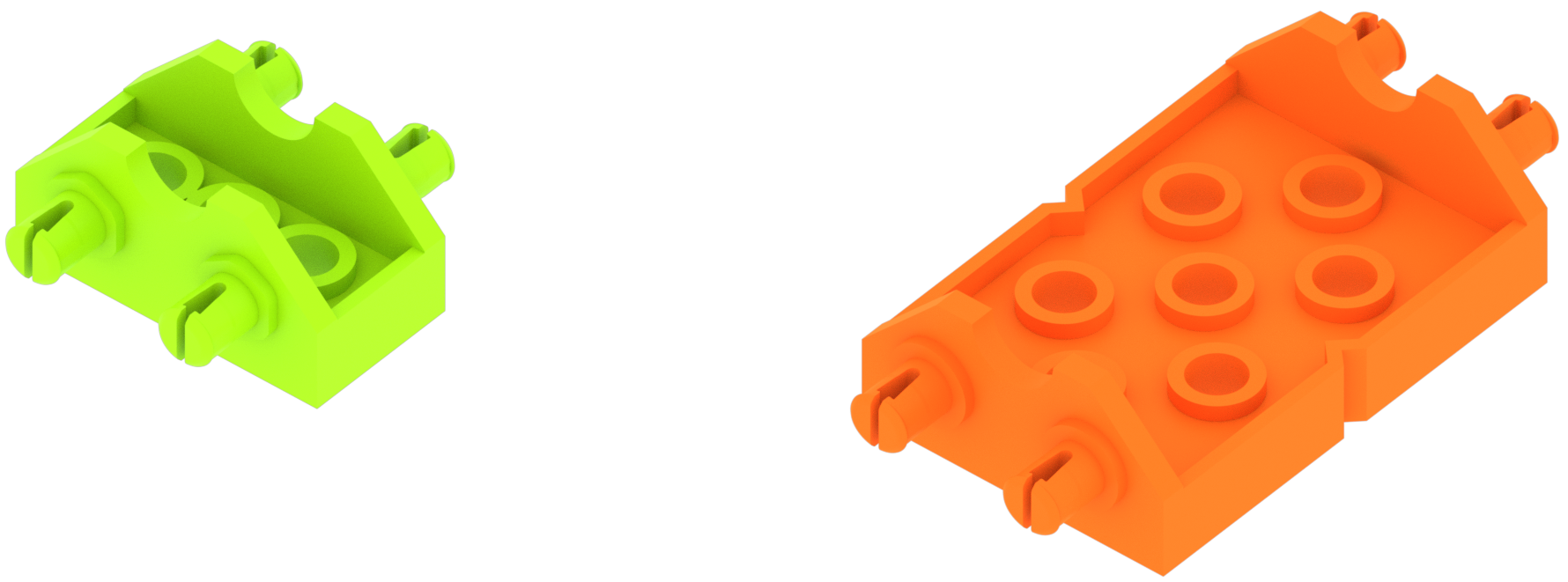

Схема обох частин паралельного з’єднувача в комплекті VEX GO.

Паралельні конектори випускаються двох розмірів. До них належать:

Зелені конектори мають два штирі з кожного боку та два отвори між штифтами.
Помаранчеві з’єднувачі мають два штирі з кожного боку та сім отворів між штифтами.

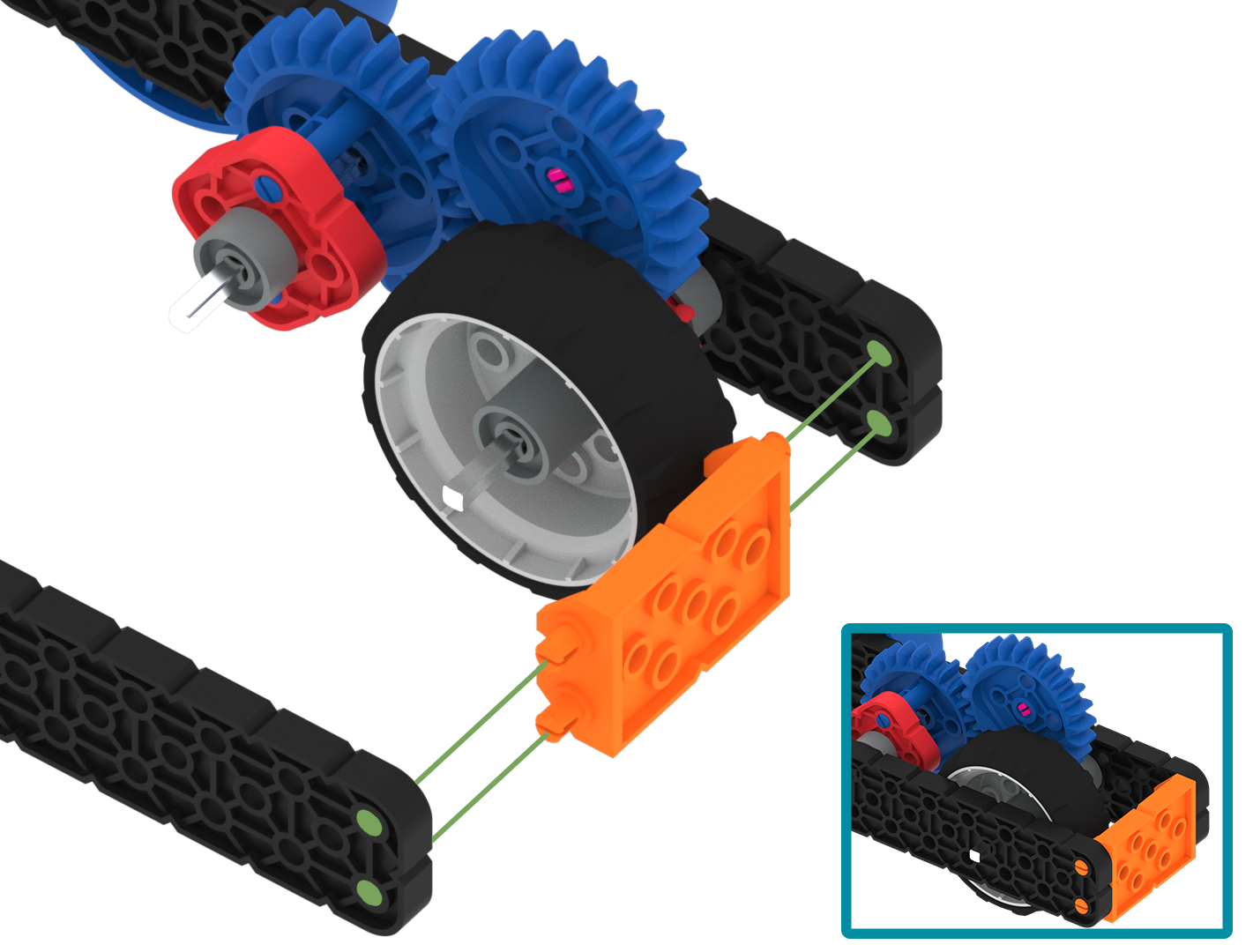

Схема збірки VEX GO Super Car із виділеним помаранчевим роз’ємом, який з’єднує дві великі чорні балки.

Паралельні конектори можуть бути дуже корисними під час створення проектів із системою VEX GO. Наприклад, ви можете відокремити дві паралельні чорні великі балки помаранчевим з’єднувачем під час створення свого проекту Super Car.

Встановлювати з’єднання між деталями за допомогою системи VEX GO весело та легко за допомогою шпильок, опор і з’єднувачів. Вони допоможуть вам фізично з’єднати частини, щоб втілити вашу уяву в реальність.
