Система збірки VEX GO — це простий і цікавий спосіб, який дозволяє учням 3-5 класів створювати багато навчальних проектів. Його гнучкість і функціональність також можна використовувати в старших класах.

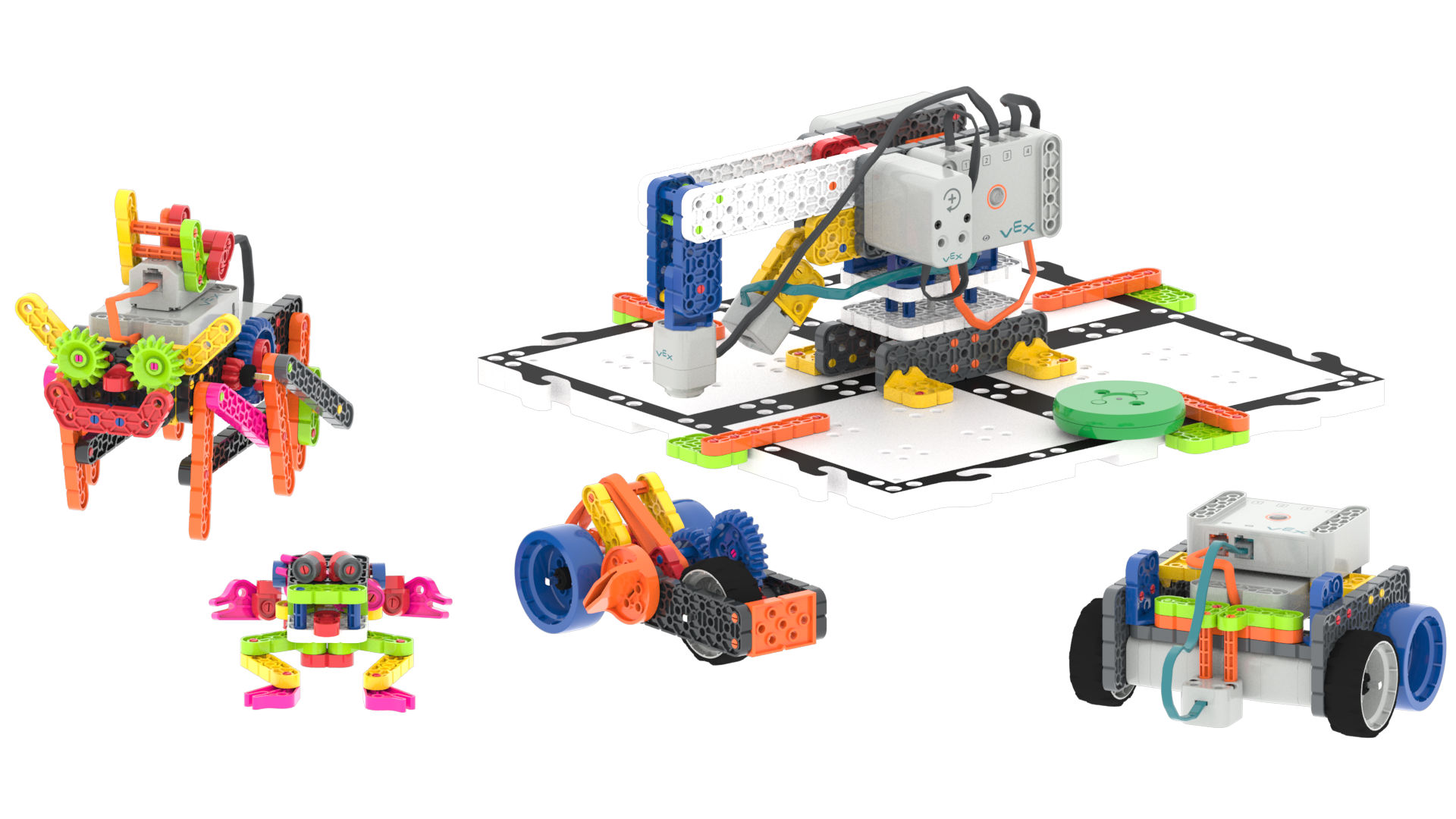

Діаграма кількох збірок VEX GO, які складаються з балок, пластин та інших частин VEX GO.

Ця стаття познайомить вас із частинами, які дозволять вам створювати проекти VEX GO.

Балки

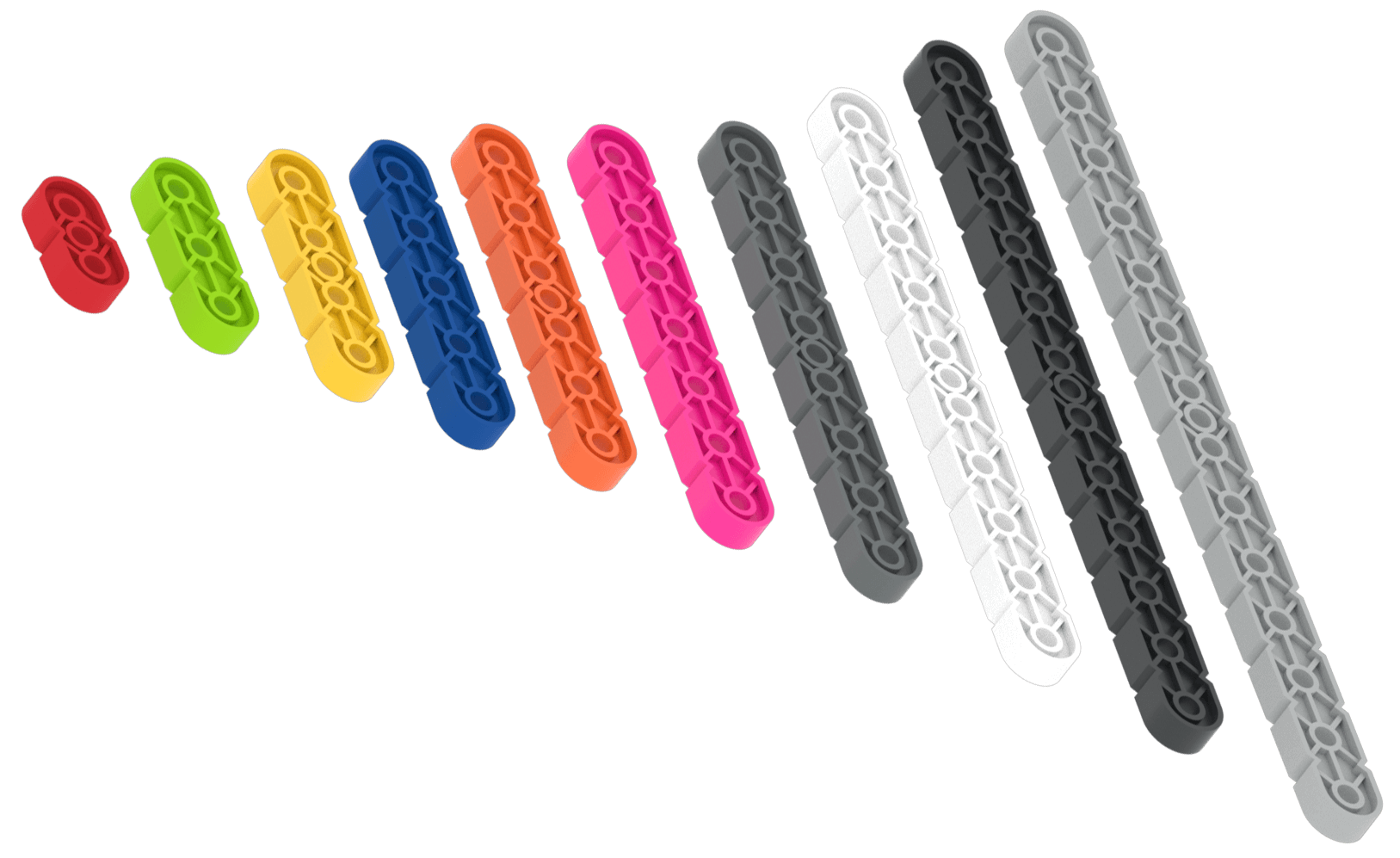

Діаграма всіх елементів Beam у наборі VEX GO.

Балки – це пластикові деталі шириною в один отвір. Їх довжина визначається кольором, і вони бувають 10 різних довжин.

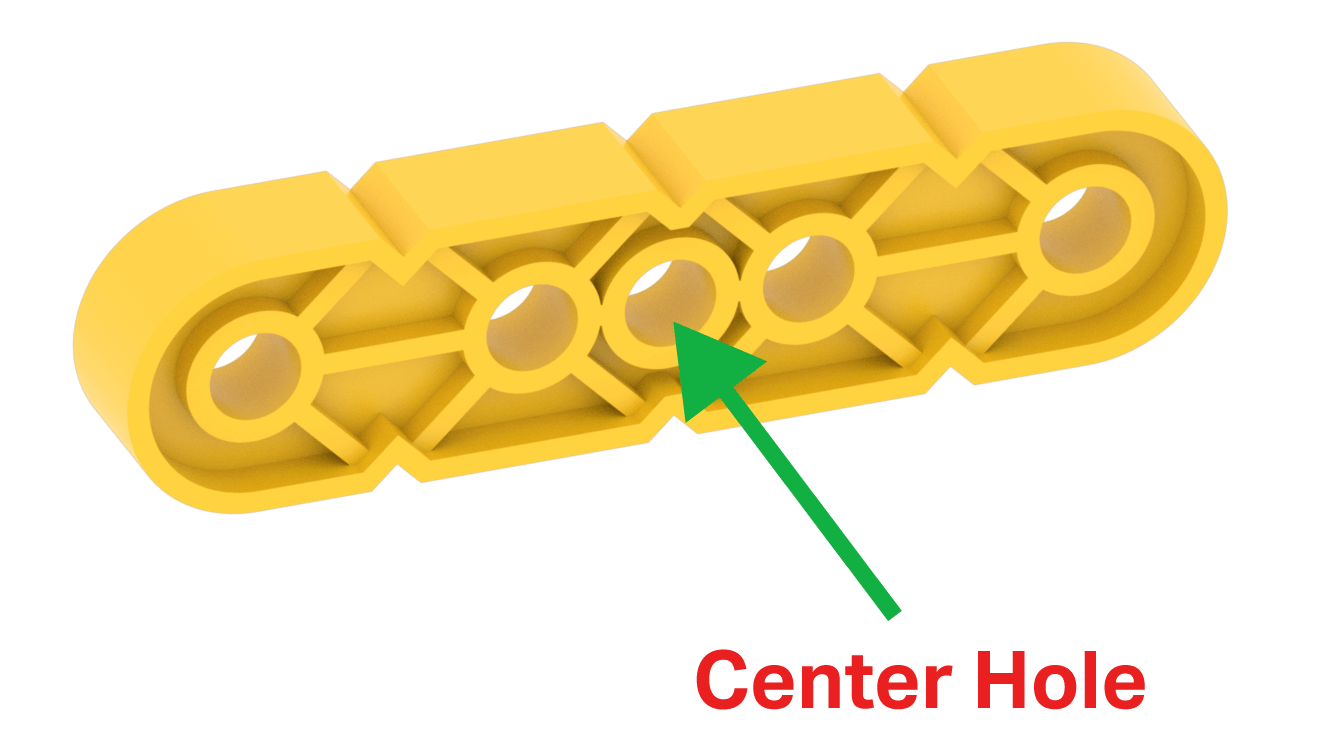

Діаграма жовтої балки зі стрілкою, яка вказує та позначає її центральний отвір.

Кожна з балок має центральний отвір, який дозволяє розмістити з’єднувач безпосередньо в центрі. Центральні отвори забезпечують велику гнучкість під час створення проекту.

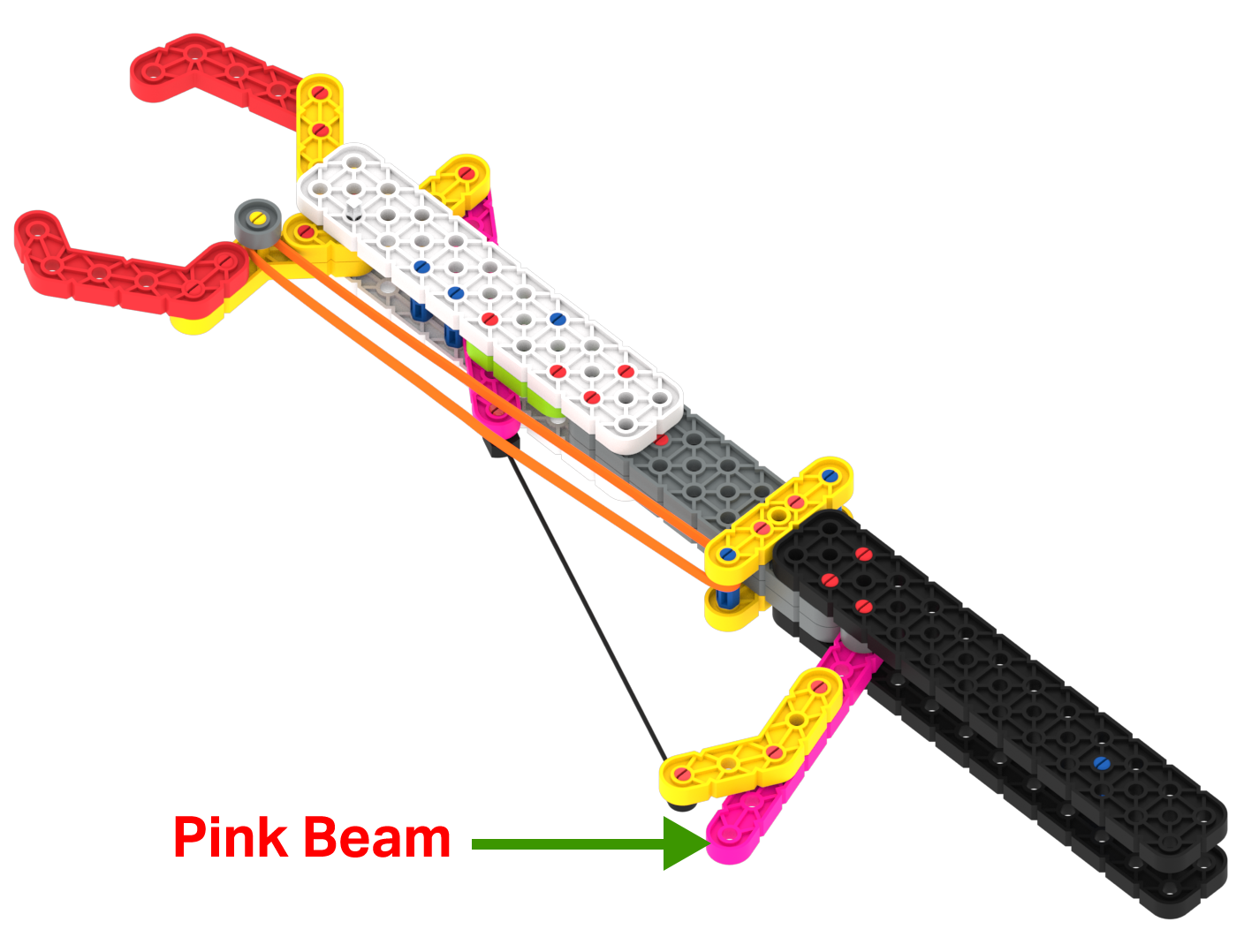

Діаграма Адаптаційного Кігтя з ярликом, що вказує на ручку, що тягне, і позначає його як Рожевий промінь.

Балки є дуже корисними будівельними деталями. Наприклад, у проекті Adaptation Claw вони використовуються для багатьох речей. Рожевий промінь використовується як ручка для закриття кігтя.

Кутові балки

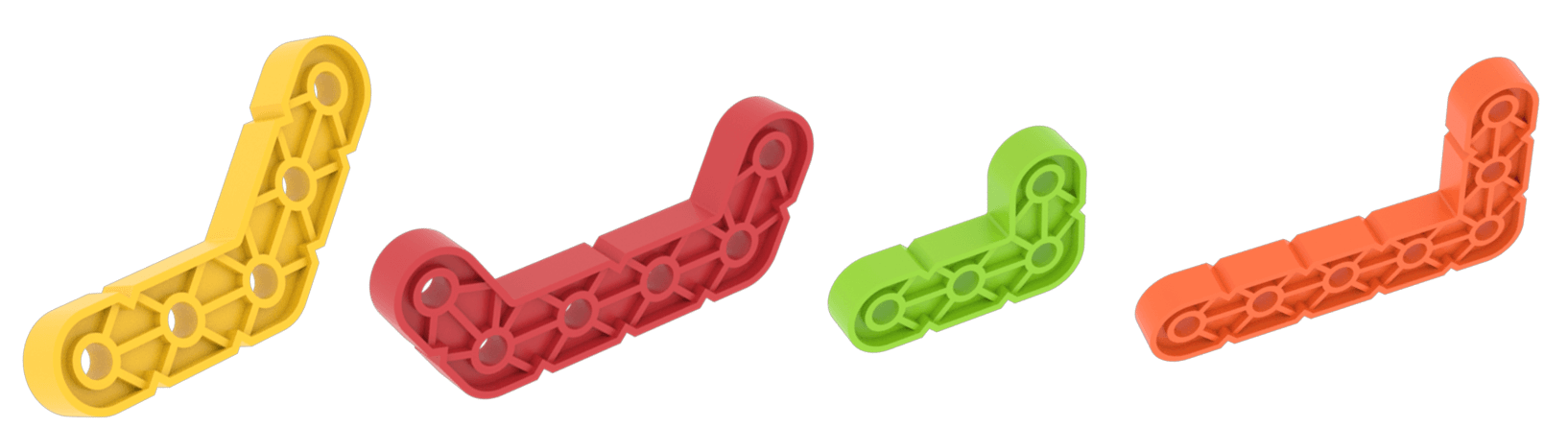

Діаграма всіх кутових балок у комплекті VEX GO.

Кутові балки – це балки шириною в один отвір і під кутом. Є чотири кутові пучки, включаючи:

жовтий кутовий промінь, який має кут 45 градусів
червоний кутовий промінь, який має кут 60 градусів на кожному кінці
менший зелений кутовий промінь, який має кут 90 градусів
більший оранжевий кутовий промінь, який має кут 90 градусів

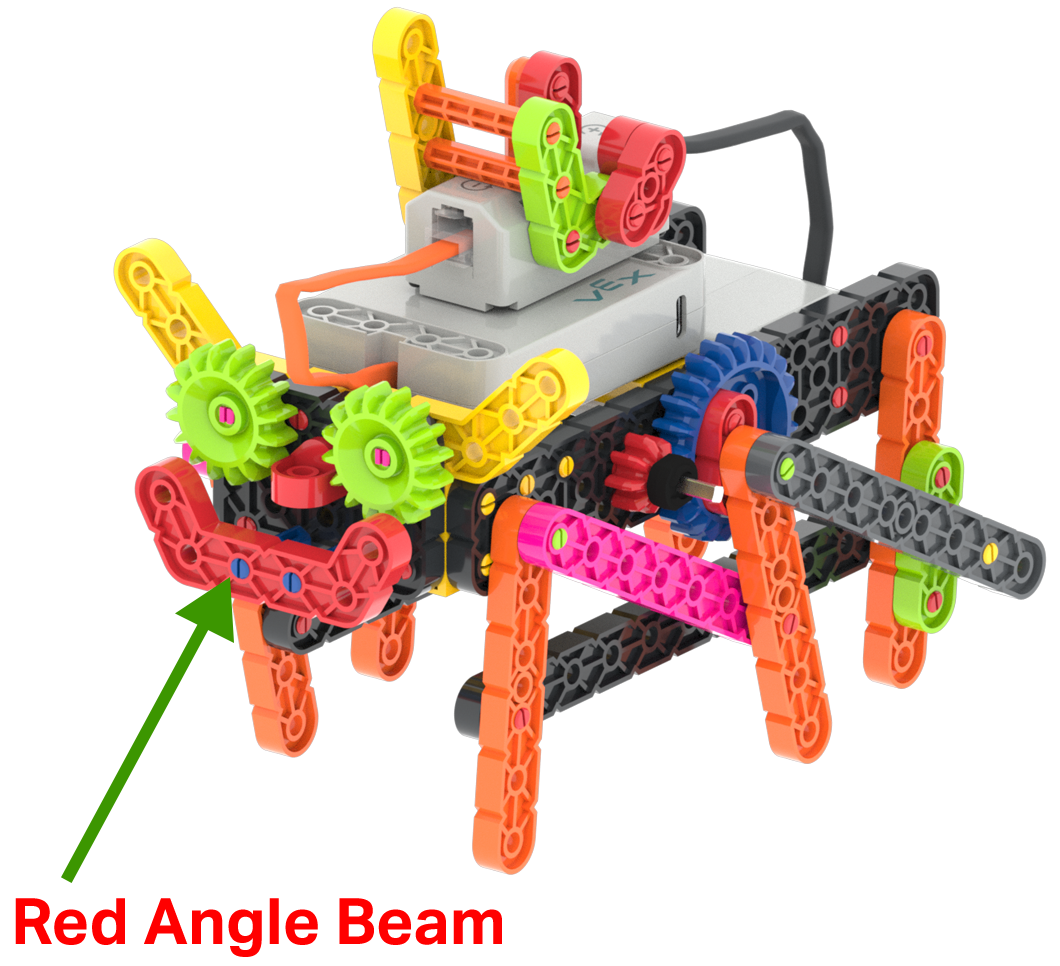

Діаграма збірки VEX GO Crawler зі стрілкою, що вказує на рот і позначає її як частину червоного кутового променя.

Кутові балки дозволяють розміщувати конструкції під кутом. Це дуже корисно, незалежно від того, чи має ваш проект мати основну частину, розташовану під кутом, чи цікаве доповнення. Наприклад, у проекті Crawler Red Angle Beam робить веселий рот для робота.

Великі балки

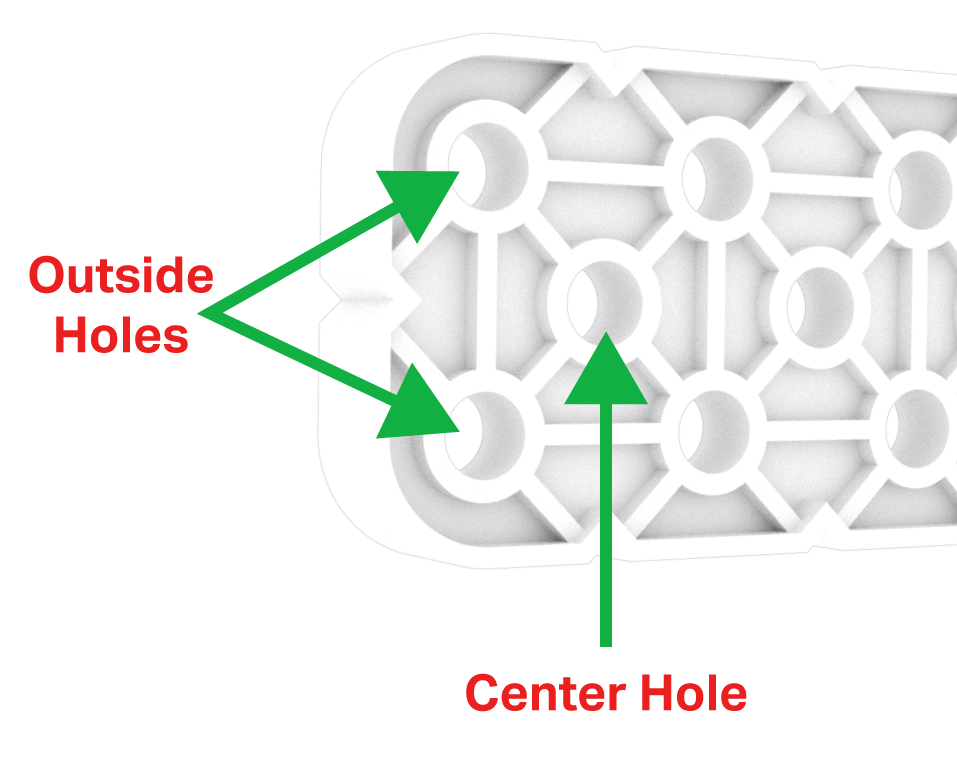

Діаграма білої великої балки зі стрілкою, що вказує на ряди отворів і позначає центральний отвір і зовнішні отвори.

Великі балки мають дуже зручний малюнок отворів. Зовні є два ряди отворів, розташованих один біля одного. Є центральний ряд отворів, який розташований посередині між кожним із зовнішніх отворів. Цей шаблон дозволяє багато різних способів прикріплення великих балок до інших частин.

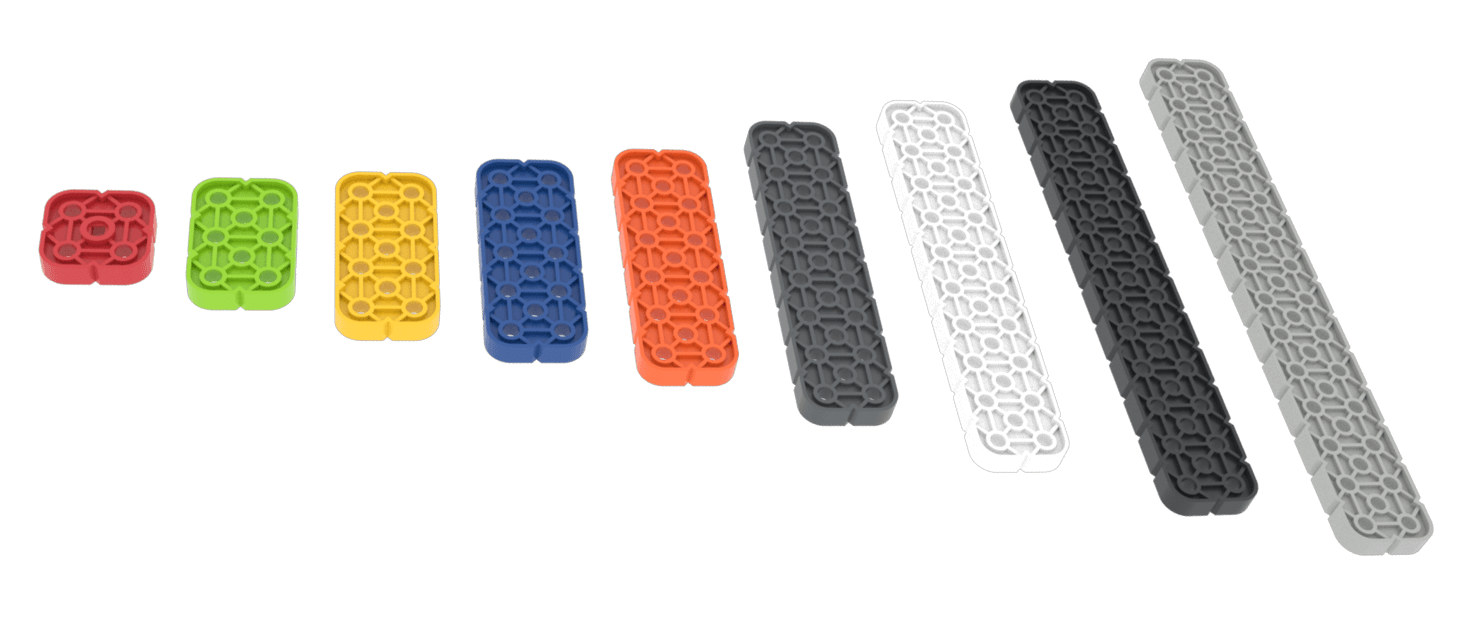

Схема всіх частин великого балки в наборі VEX GO.

Великі балки ідентифікуються за кольором і випускаються дев’яти різних довжин.

Промінь Червоної площі

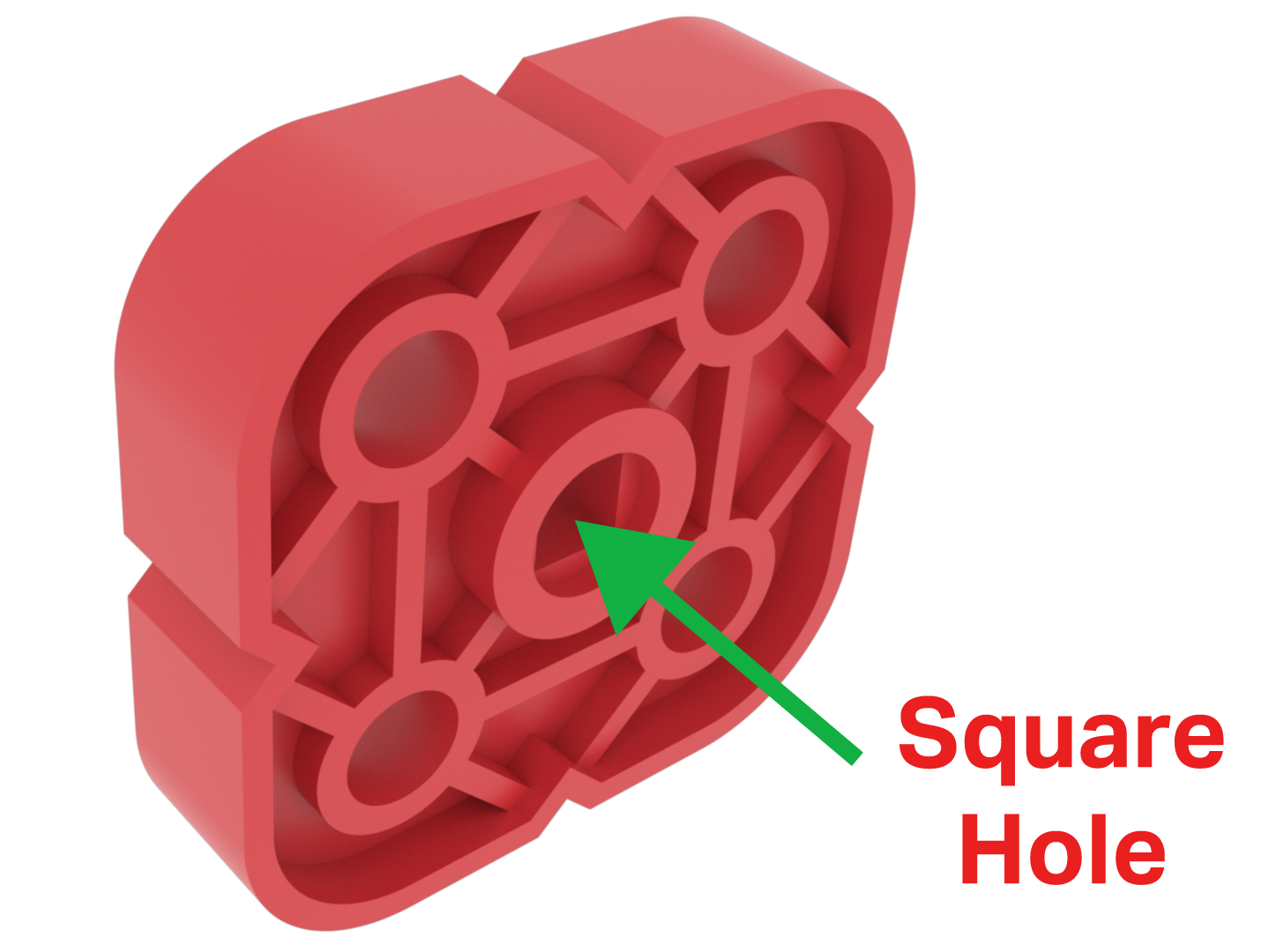

Діаграма червоної квадратної балки зі стрілкою, яка вказує та позначає отвір у його центрі як квадратний отвір.

Балка «Червона площа» — особлива велика балка. Він має два отвори завширшки та два отвори завдовжки, що робить його квадратною частиною. Особливістю Red Square Beam є центральний отвір. Центральний отвір є квадратним.

Квадратний отвір дозволяє вставляти в отвір квадратний штифт або стрижень. Червоний квадратний промінь буде змушений обертатися щоразу, коли буде змушений обертатися квадратний штифт/вал.

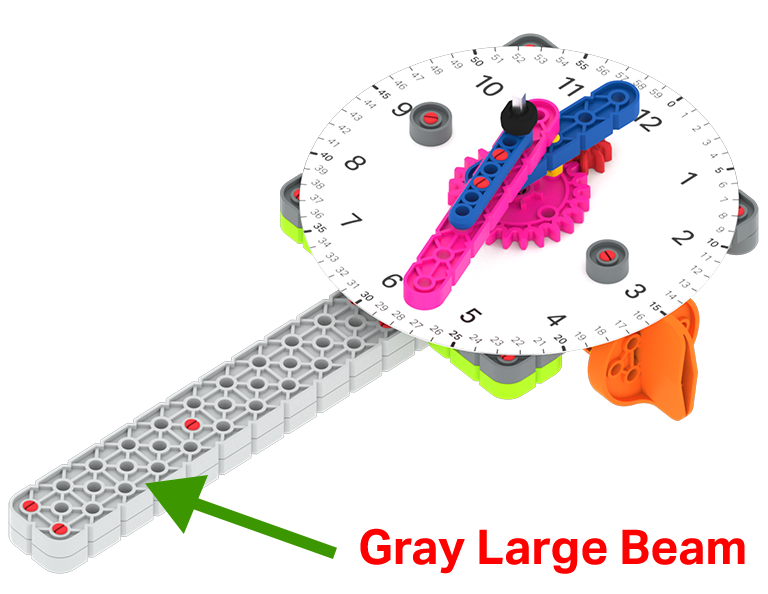

Діаграма збірки годинника VEX GO зі стрілкою, що вказує на його ручку, і позначає його як елемент із сірої великої балки.

Великі балки використовуються як основні частини в багатьох проектах. Наприклад, дві сірі великі балки використовуються в проекті Clock як ручка для годинника.

Тарілки

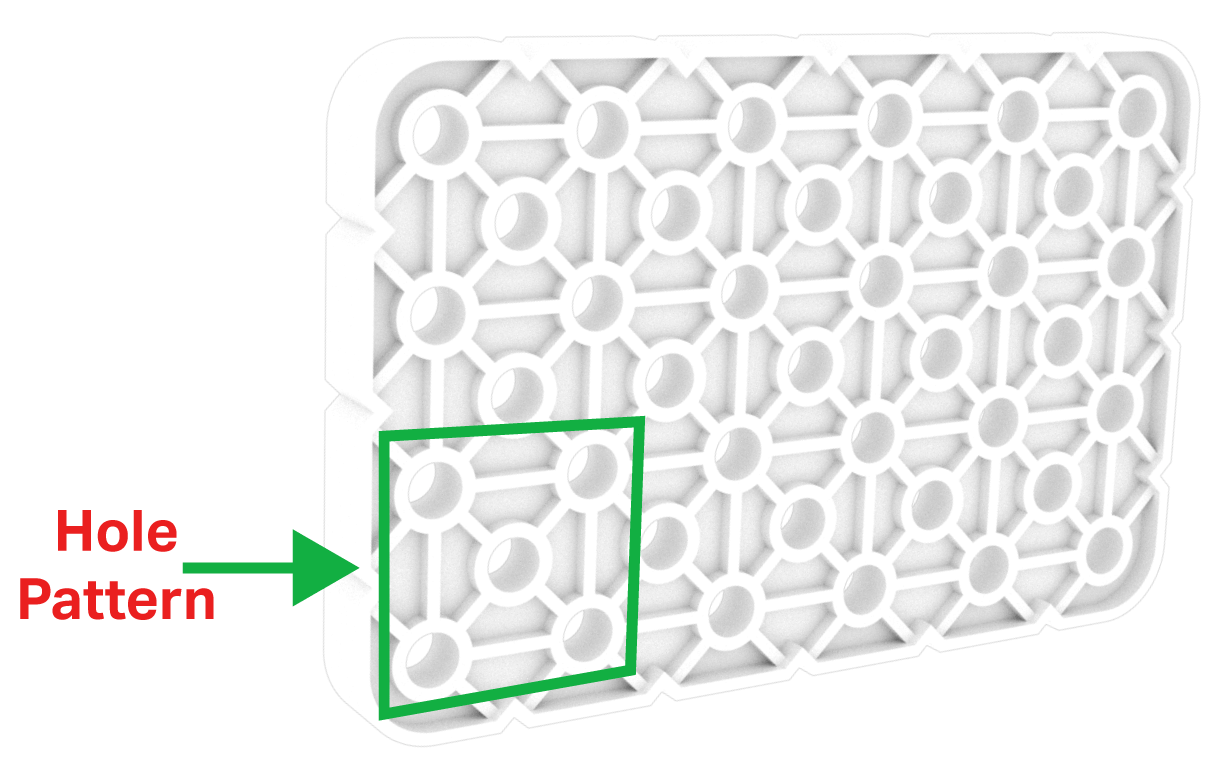

Діаграма шматка великої білої пластини зі стрілкою, що вказує на ряди отворів, що чергуються, і позначає візерунок отворів пластини як подібний до шаблону великого променя.

Пластини є найширшими пластиковими деталями і мають ширину трьох і чотирьох отворів. Пластини використовують той самий малюнок отворів, що й великі балки.

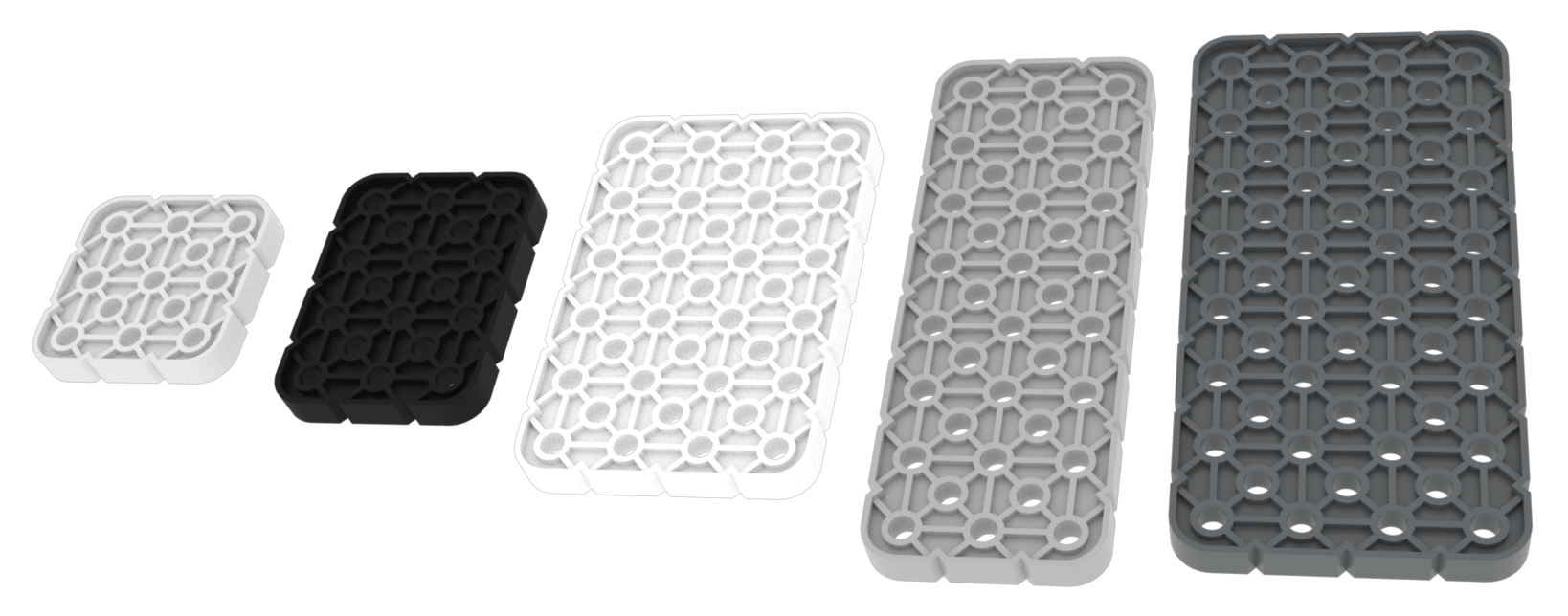

Діаграма всіх частин пластини в комплекті VEX GO.

Пластини бувають п’яти різних довжин. Їх різна довжина визначається кольором.

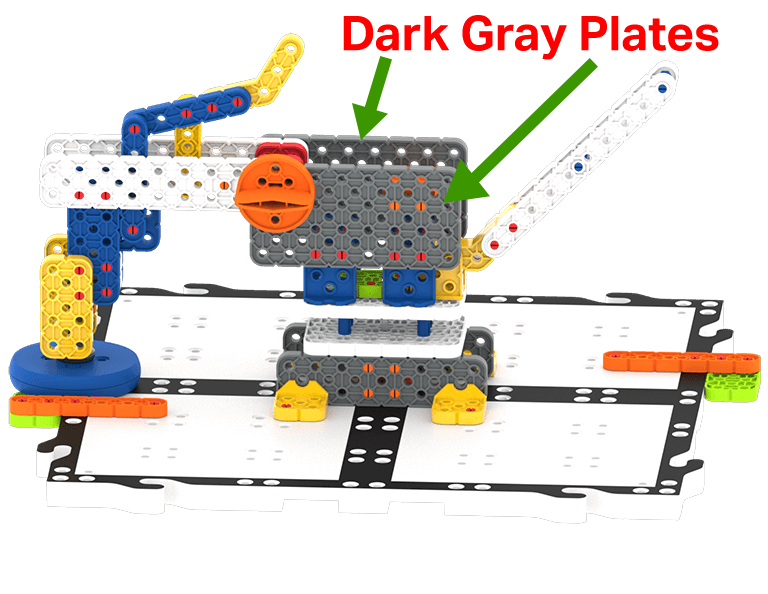

Діаграма конструкції руки робота VEX GO зі стрілками, що вказують на боки та позначають їх як темно-сірі пластини.

Пластини дуже корисні в будівельних проектах, оскільки вони забезпечують багато отворів для з’єднання інших частин. Наприклад, у проекті Robot Arm дві темно-сірі пластини містять багато отворів для кріплення інших частин.

Балки, кутові балки, великі балки та пластини – це частини системи VEX GO, які дозволять вам втілити ваш проект із уяви в реальність.
