VEX GO — це весела та освітня система, призначена для учнів 3-5 класів. Його гнучкість і функціональність також можна використовувати з багатьма вищими рівнями.
Ця стаття познайомить вас з деякими ключовими ідеями, які допоможуть студентам використовувати систему VEX GO.
Розуміння
Ось основи створення, які стосуються майже всього, що стосується VEX, а також реального світу.
Орієнтація
Спробуйте самі, а також попросіть своїх учнів знайти твір, зображений на плакаті, і розташувати його в руці так само, як показано. Якщо ви навчитеся робити це під час будівництва, це гарантує, що деталі з’єднуються в правильних місцях, а також покращує ваше просторове мислення для майбутніх побудов. Можливість візуалізувати деталь у «скляній коробці» — це величезна концепція в інженерії, оскільки вона залежить від образу, який ви створюєте у своєму розумі. Інструкції зі створення VEX створено з урахуванням цих видів, тож випробувайте себе та переорієнтуйте деталь у своїй руці, щоб побачити найкращий оптимальний вигляд під час створення свого робота.
Категорії частин
VEX Robotics використовує три основні категорії деталей. Починаючи з лабораторії STEM, керовані інструкції використовуються для того, щоб полегшити ваші просторові міркування, перш ніж ви почнете вільне будівництво або будівництво без керованих інструкцій з метою відповідності вашим потребам. Усе, що вам потрібно пам’ятати на цьому етапі, це те, що будь-яка збірка, яку ви можете собі уявити, абсолютно можлива, оскільки вона просто складається з певного порядку цих категорій. Спробуйте змінити порядок у майбутньому, і тепер ви будете вільно будувати, як професіонали!
- Структура: used для скріплення частин разом і містить загальну форму конструкції
- Рух: used, щоб змусити робота рухатися. Включає вали, шестерні, шківи, колеса, стійки та полозки
- Електроніка: tмозок побудови. Включає датчики, двигуни та мозок
Чи можете ви та ваші учні визначити, які частини належать до кожної категорії?
будівля
Будівництво за допомогою VEX GO розроблено з урахуванням простоти. З’єднувальні елементи слід розглядати як підключення телефону до зарядного пристрою. Вам не потрібно застосовувати надмірний тиск, але ви не можете просто примхливо покласти його на іншу частину. Спробуйте це самі! Використовуйте шпильку і з'єднайте її з будь-яким брусом. Ви повинні відчути або почути чітке клацання, коли деталь буде повністю вставлена. Неповне з’єднання деталей разом може призвести до пошкодження конструкції пізніше, чого інженери намагаються уникати.
Кола проти квадратів - зв'язок для руху
Будівельна система VEX GO складається з пластикових деталей, металевих валів та електроніки.
Пластикові частини можуть мати:
Квадратні кілочки
Квадратні отвори
Круглі кілочки
Круглі отвори
Металеві стрижні являють собою квадратні стрижні.
Ці різні форми мають дуже специфічні функції для системи VEX GO.
Квадратний кілок/вал у квадратному отворі

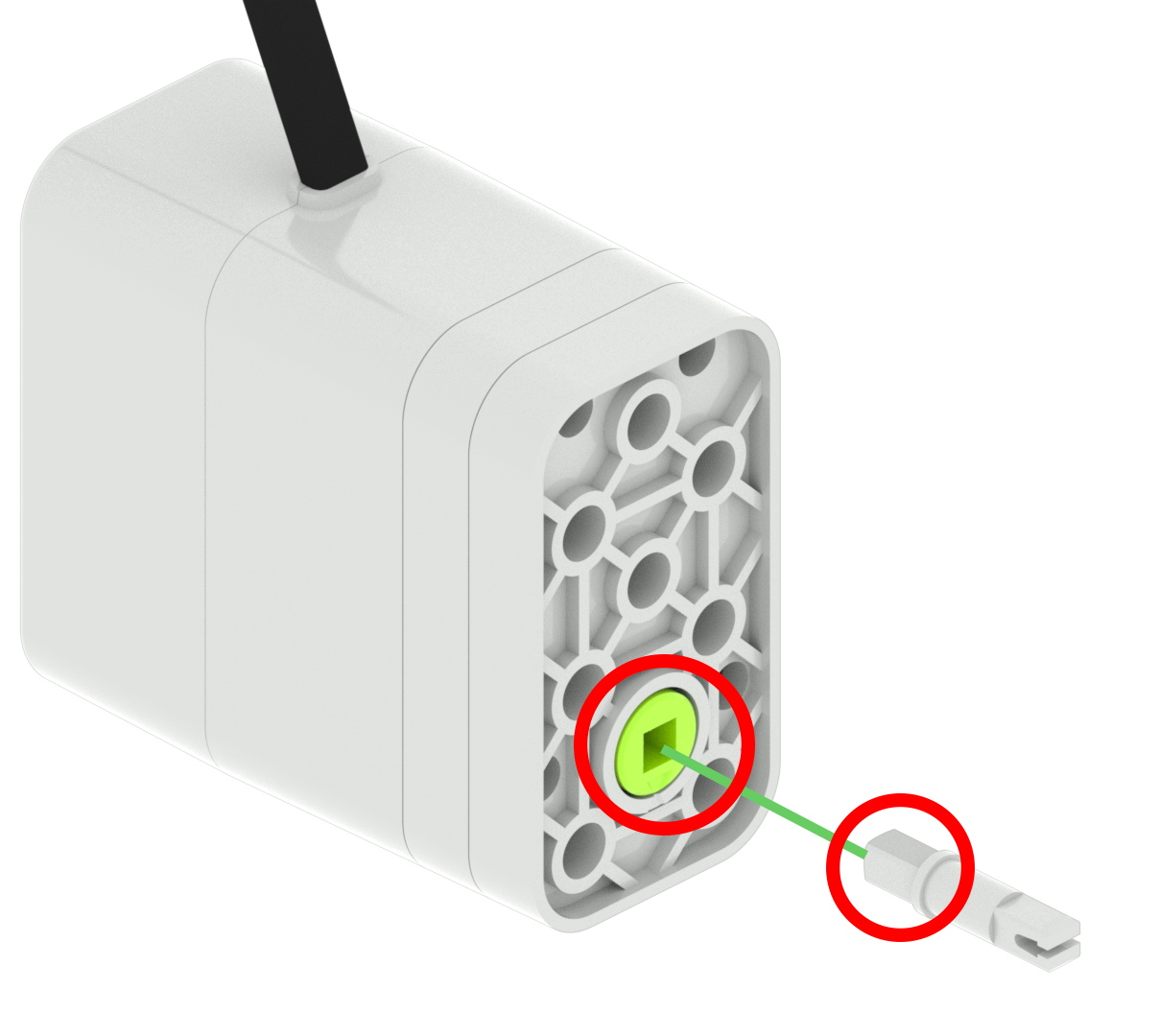

Коли квадратний кілок/вал поміщають у квадратний отвір і кілок/вал змушують обертатися, частина з квадратним отвором буде змушена обертатися. Наприклад, якщо квадратний штифт помістити в квадратний отвір двигуна, штифт можна змусити обертатися.

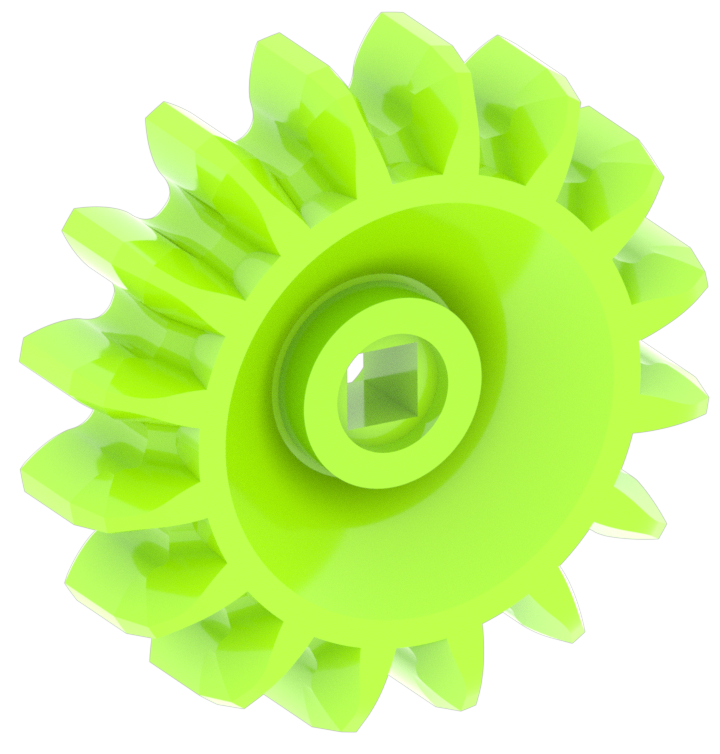

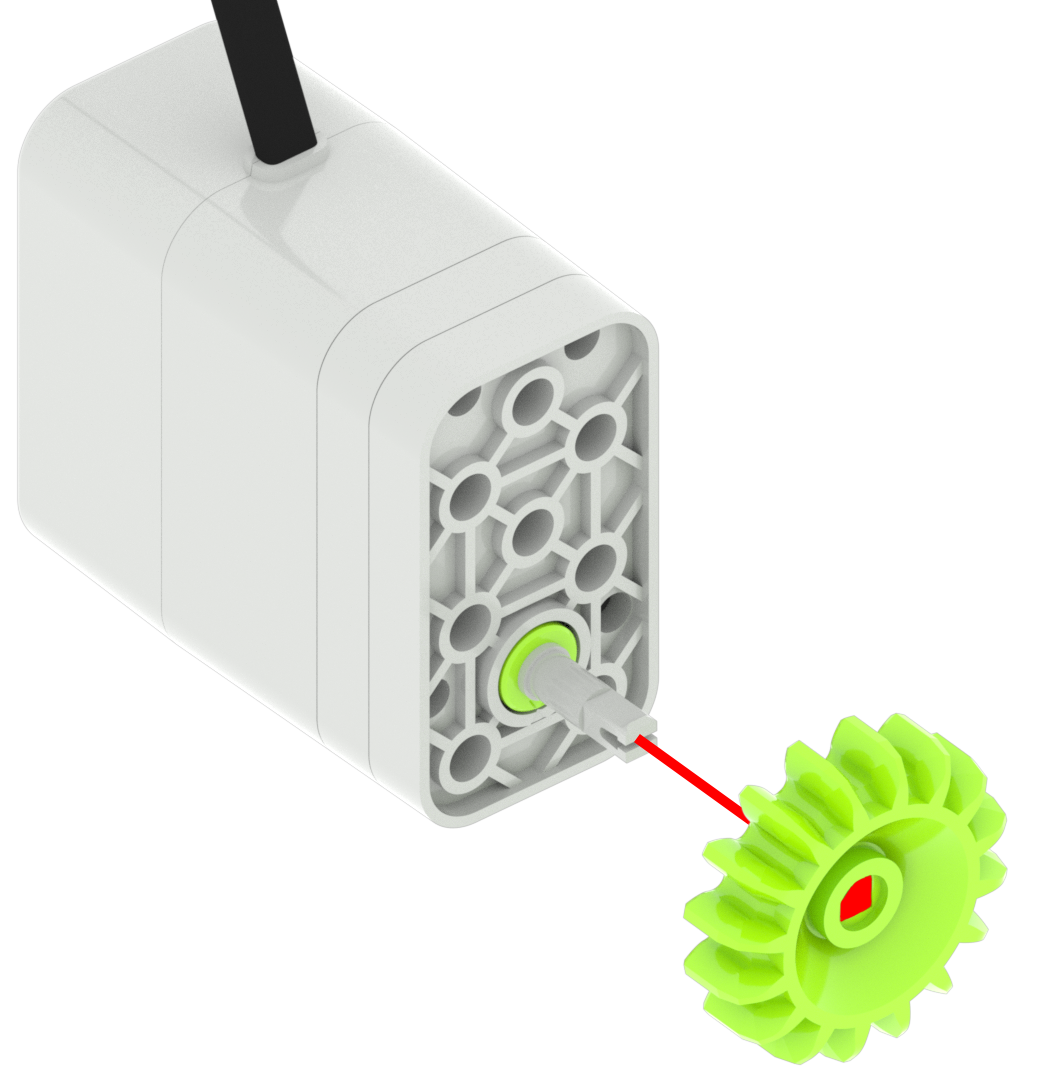

Якщо квадратний отвір зеленої шестерні вставити в обертову квадратну сіру шпильку, шестерня також буде змушена обертатися.
Деталі з квадратними кілками або квадратними стрижнями

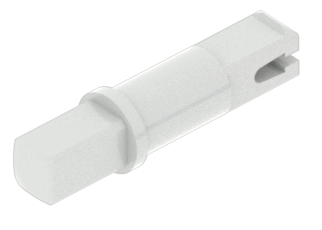

- Сірий Pin

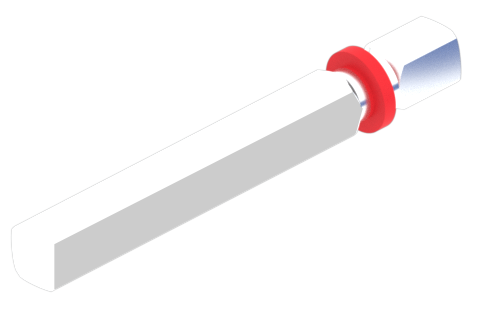

- Червоний вал
- Зелений вал
- Шапковий вал
- Звичайний вал
Деталі з квадратним отвором
- Мотор
- ручка
- сіре колесо
- Червона шестерня
- Green Gear
- Блакитна шестерня
- Зелений шків
- Помаранчевий шків
- Промінь Червоної площі
- Тонкий пучок
Круглий кілочок у круглому отворі
Коли круглий штифт поміщається в круглий отвір деталі, деталь може вільно обертатися на круглому штирі. Наприклад, якщо круглий кілочок червоної булавки помістити в круглий отвір чорної балки, то балка може вільно обертатися на червоній шпильці.

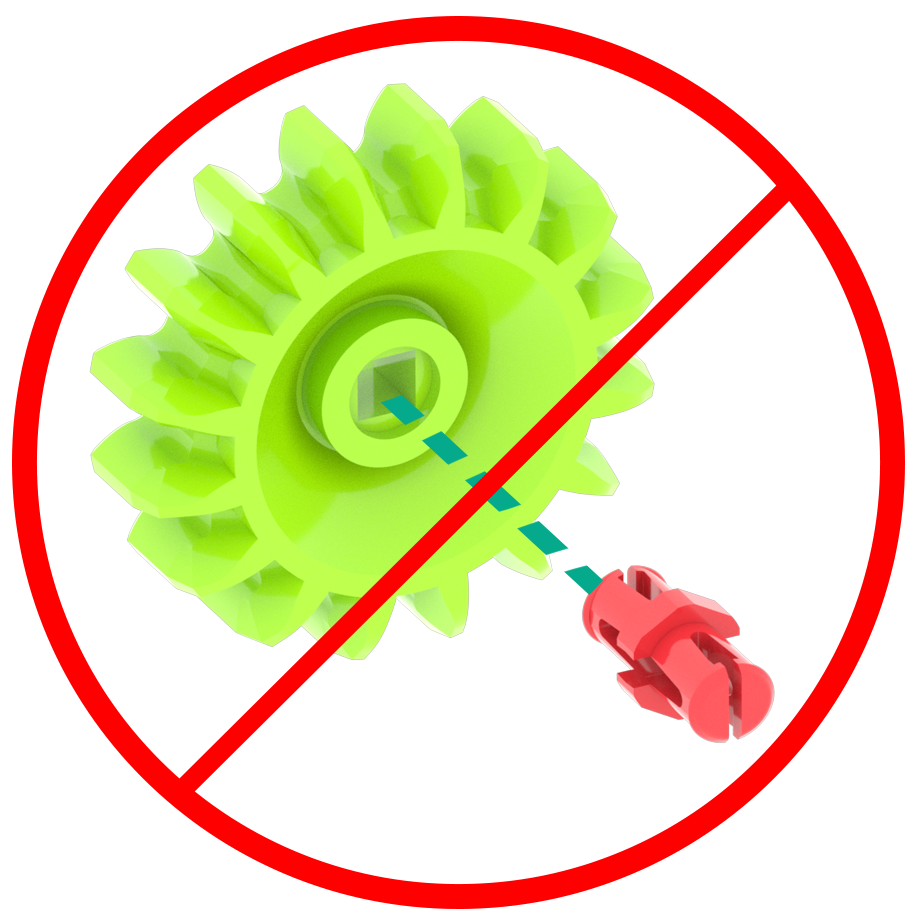

Примітка: Круглі кілочки не підійдуть до квадратних отворів.
Квадратний кілок або древко в круглому отворі
Коли квадратний штифт або стрижень поміщають у круглий отвір деталі, деталь зможе вільно обертатися навколо квадратного штифта чи вала. Наприклад, якщо звичайний вал вставити через круглий отвір синього колеса, то синє колесо може вільно обертатися на валу.
Два або більше підключень

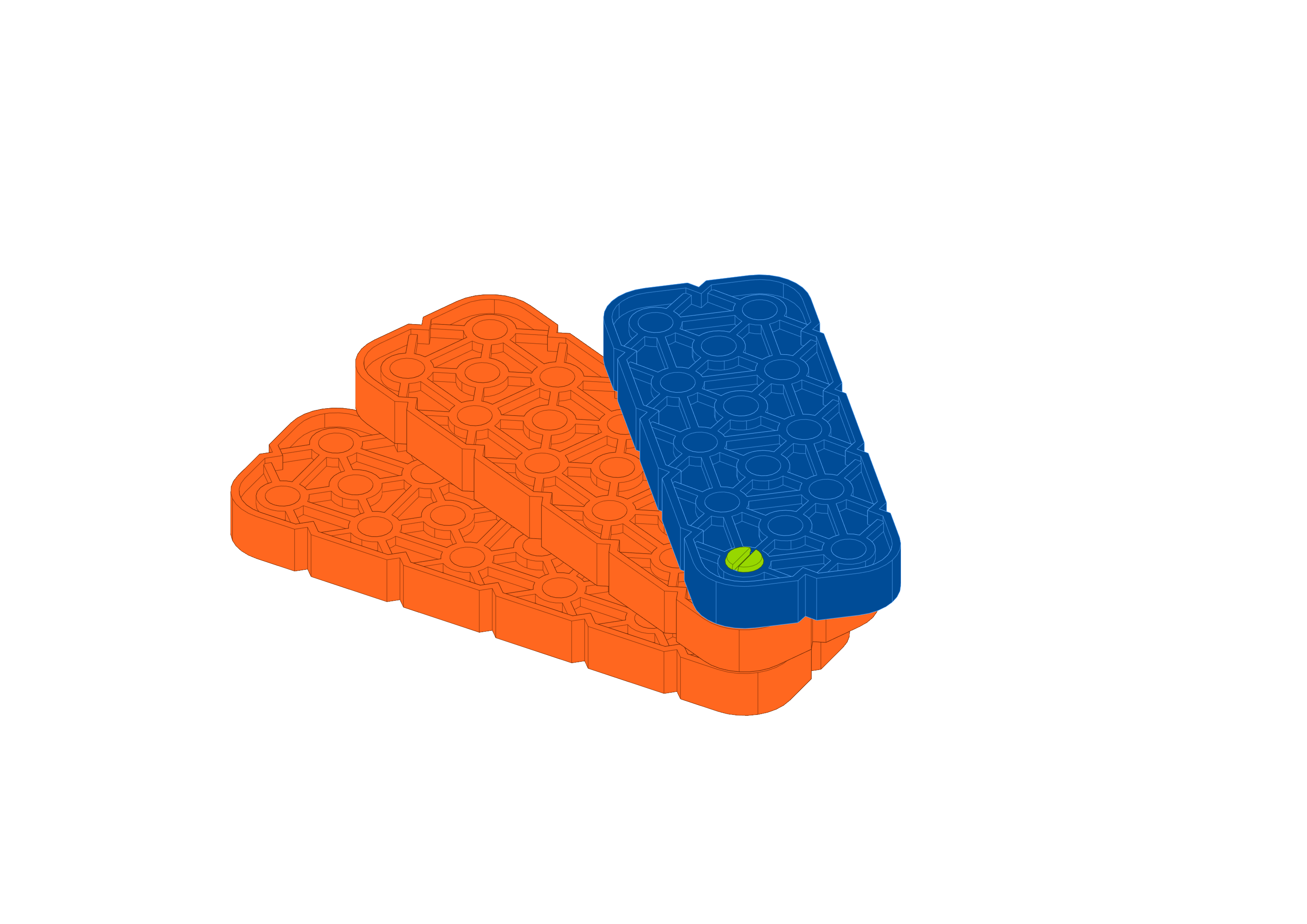

З’єднайте дві частини одним штифтом і прикладіть силу до однієї. Що сталося? Як бачите, промінь може вільно рухатися навколо контакту, який ви під’єднали, щоб зупинити це, див. наступний крок.

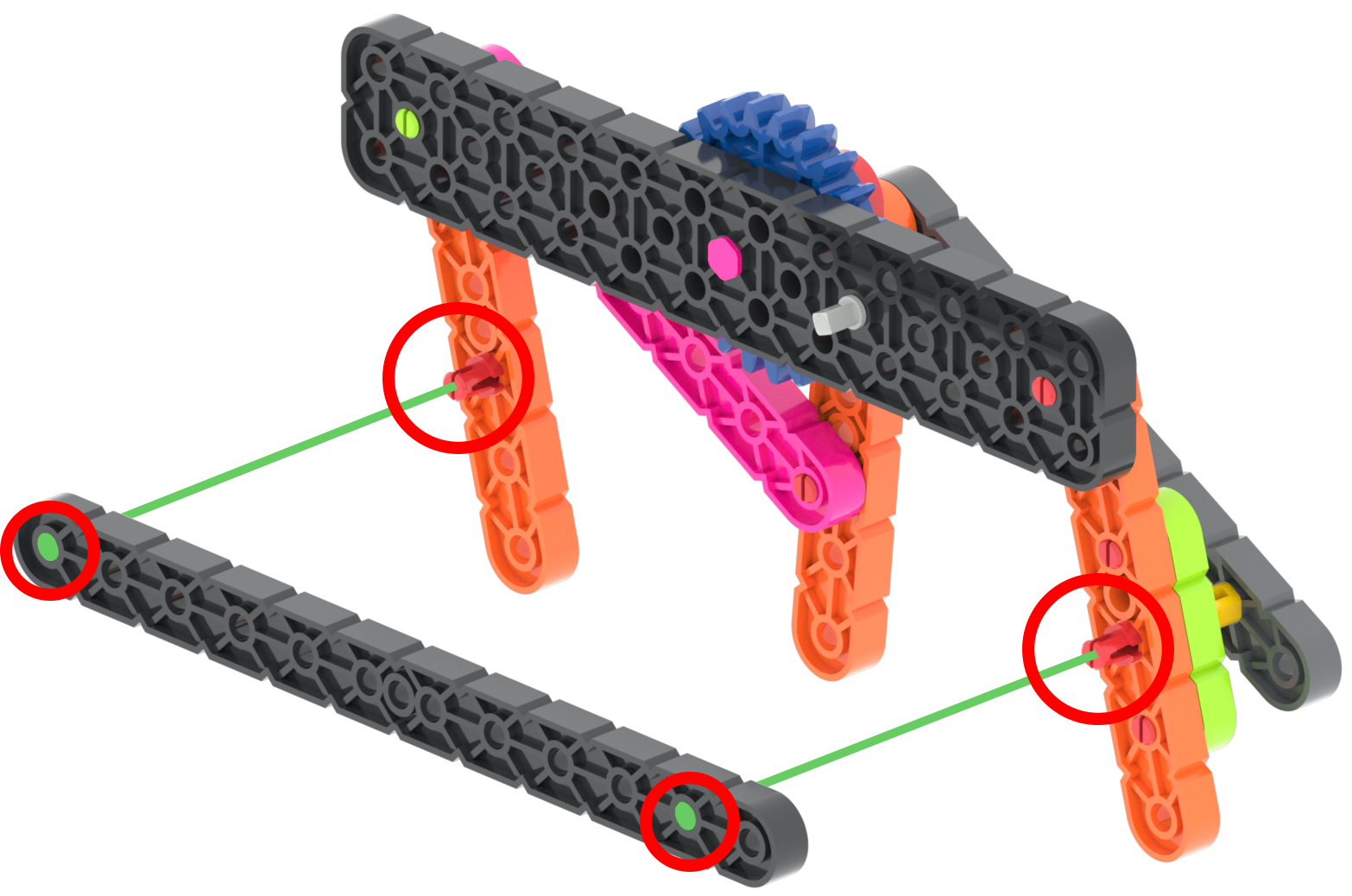

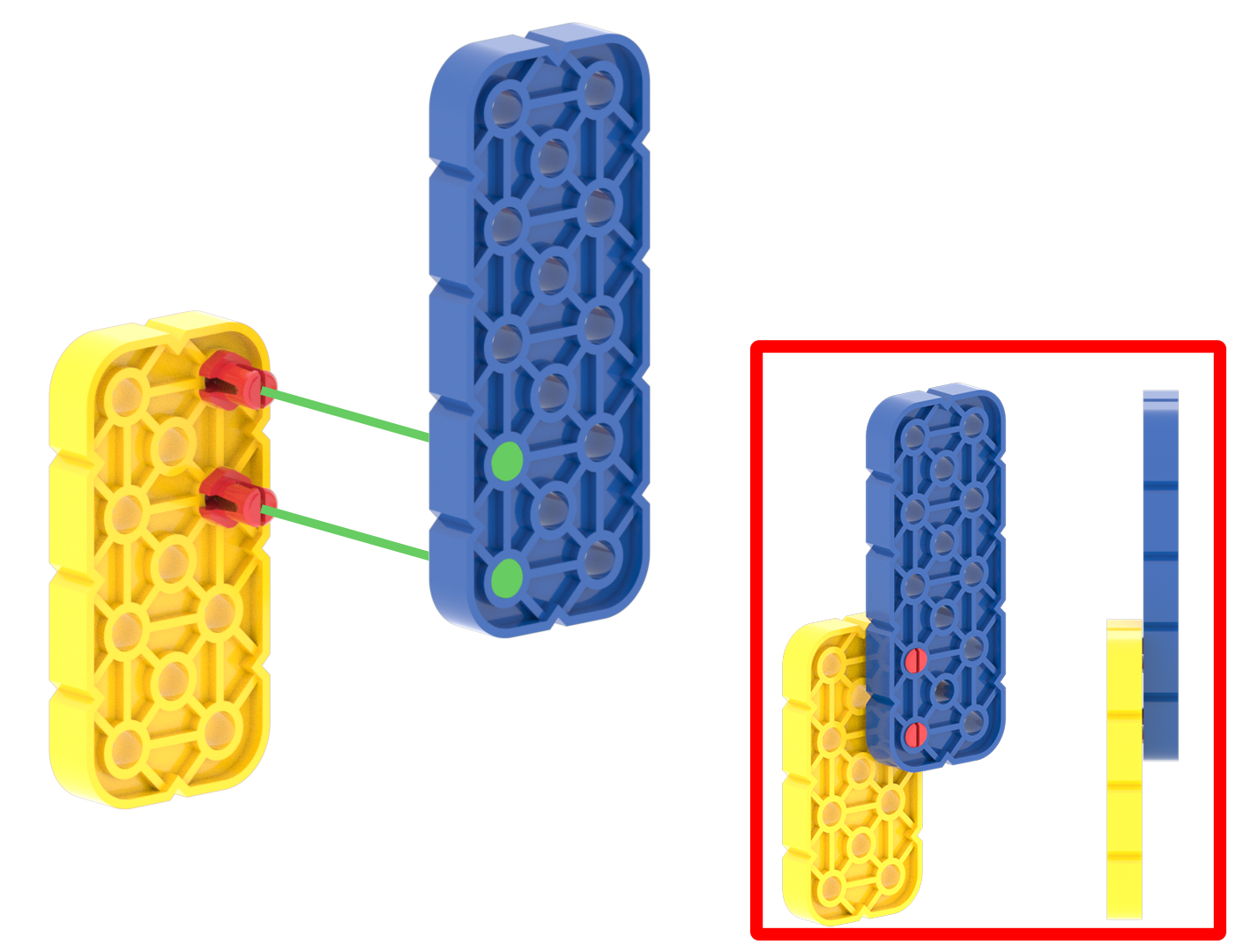

Якщо дві частини мають два або більше з’єднувачів, які з’єднують їх, вони не обертатимуться. Наприклад, якщо жовта велика балка має дві червоні шпильки, вставлені в отвори, а синя велика балка вставлена на червоні шпильки, тоді жовта велика балка та синя велика балка будуть міцно з’єднані разом.
Кришки, фланці та манжети валів

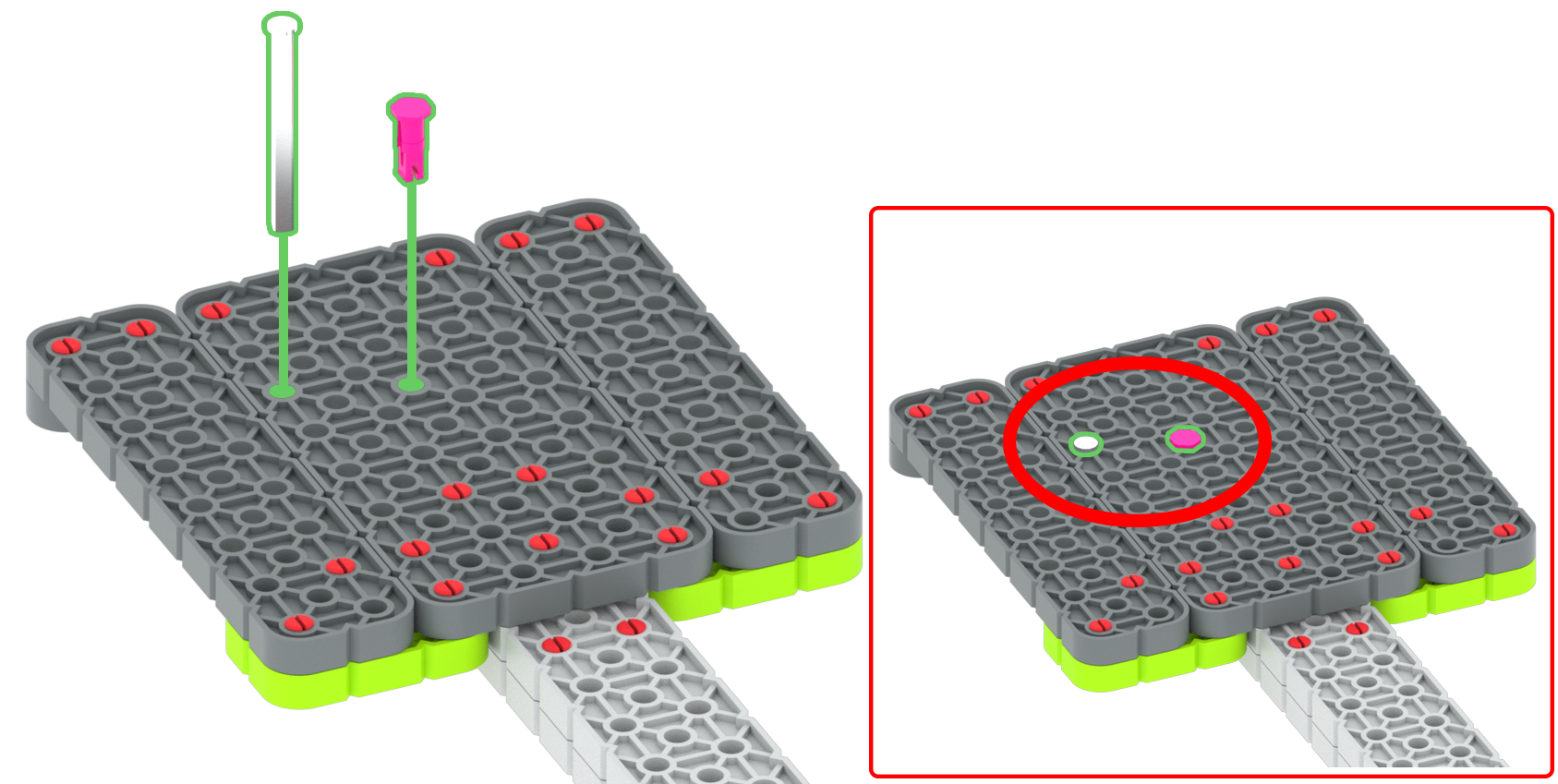

Штифти та стрижні VEX GO Kit мають спеціальні елементи, які називаються кришками або фланцями.
Ковпачки
Ковпачки – це елементи, які є на рожевих шпильках і стрижнях з наконечниками, які перешкоджають повному проходженню деталей через отвір деталі, у яку вони вставлені.

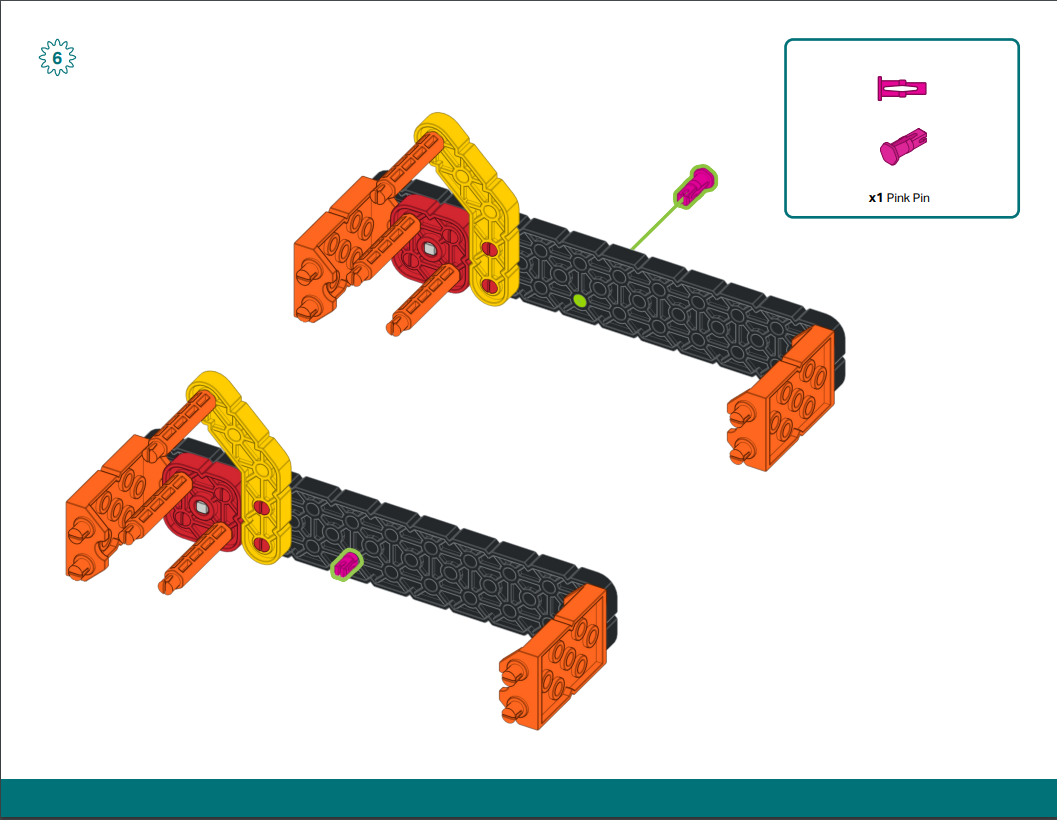

Рожевий штифт, а також вал із наконечником є вигідними, оскільки вони не мають фланця, що дозволяє використовувати шестерні з жорсткими обмеженнями. Це використання використовується в Code Base.
Фланці

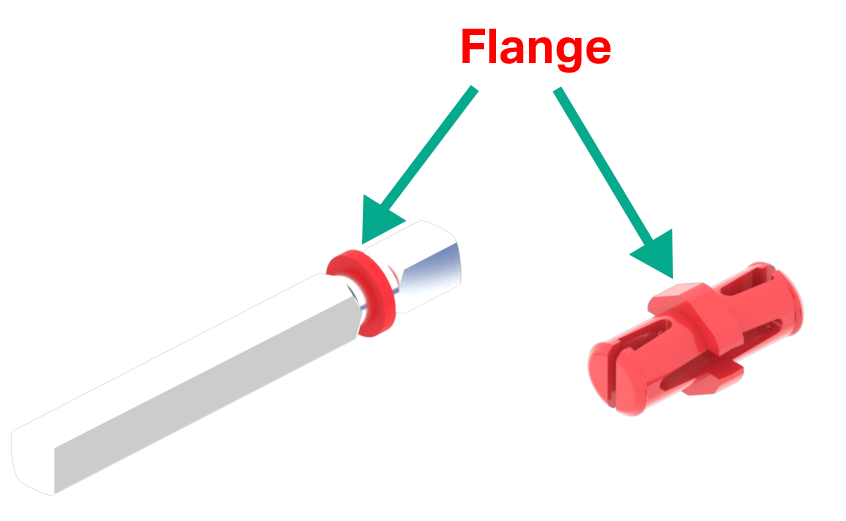

Фланці — це елементи штифтів і валів, які запобігають їх вставлянню в отвір далі, ніж на одну частину.

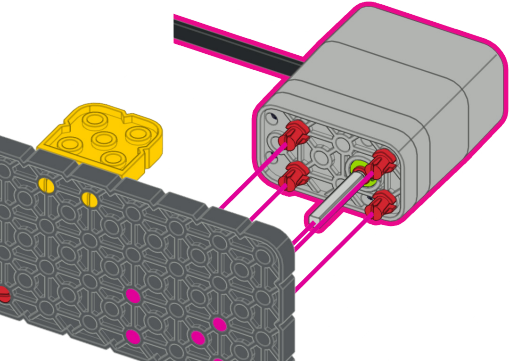

Це використовується в Code Base і є корисним, оскільки фланець запобігає прослизанню валу через балку, водночас отримуючи енергію від двигуна.
Хомути валів
Хомути валів - це гумові манжети, які можна надіти на металеві вали.

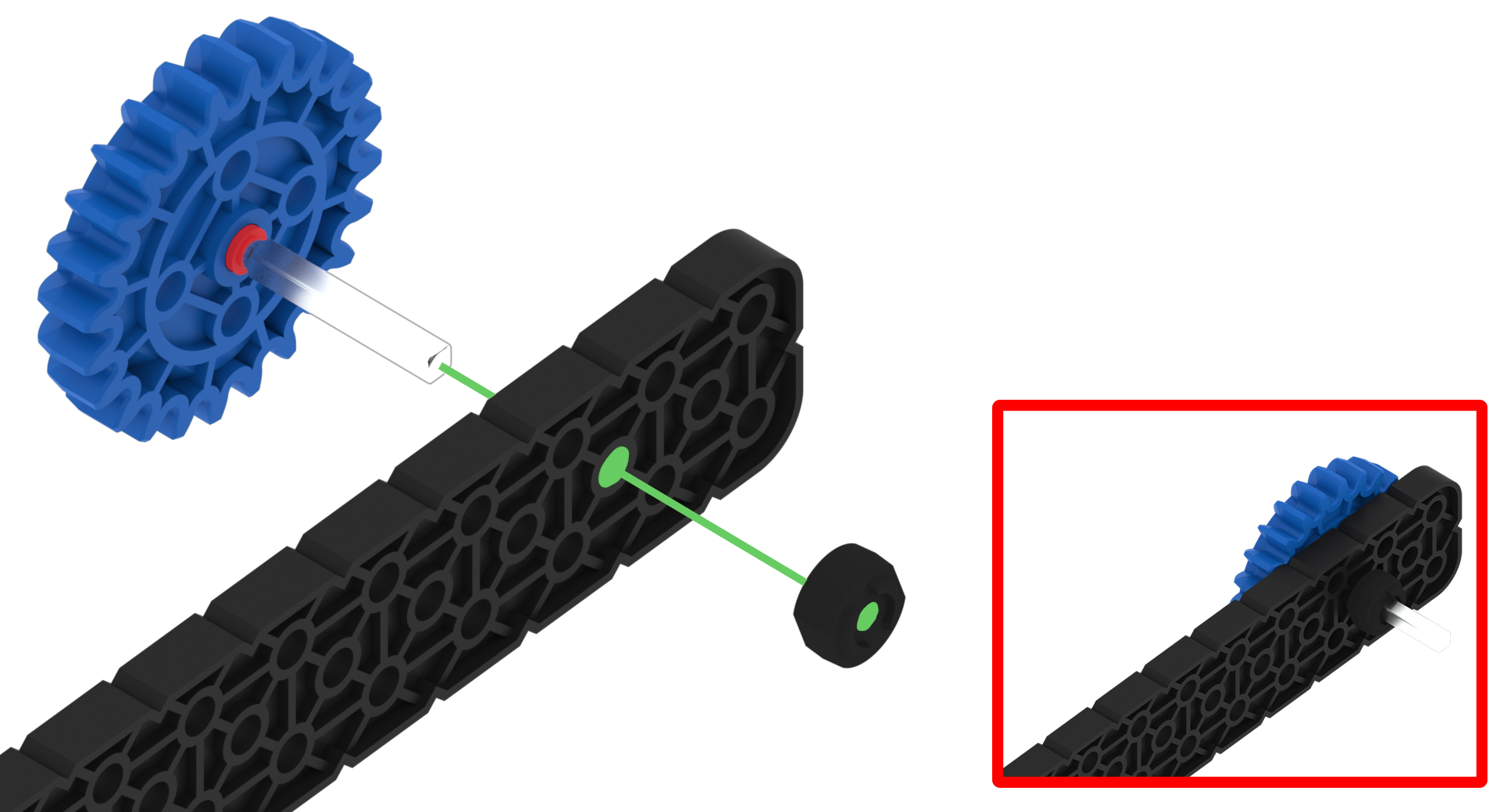

Хомут вала може утримати металевий вал від ковзання через отвір іншої частини. Наприклад, комір стрижня може запобігти вислизанню червоного стрижня з круглого отвору у чорній великій балці.

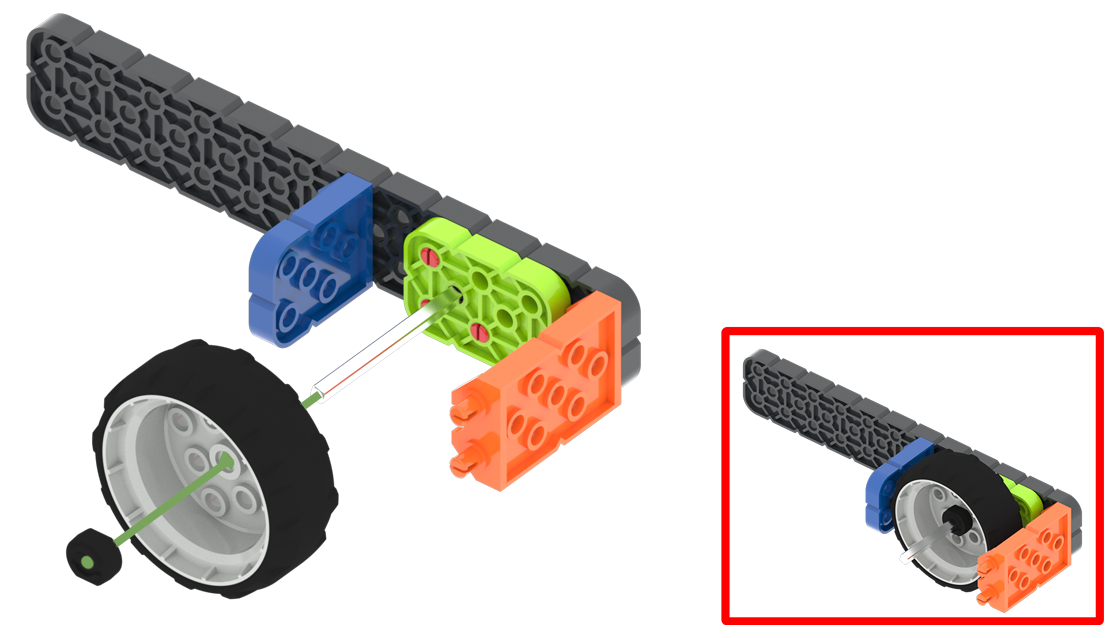

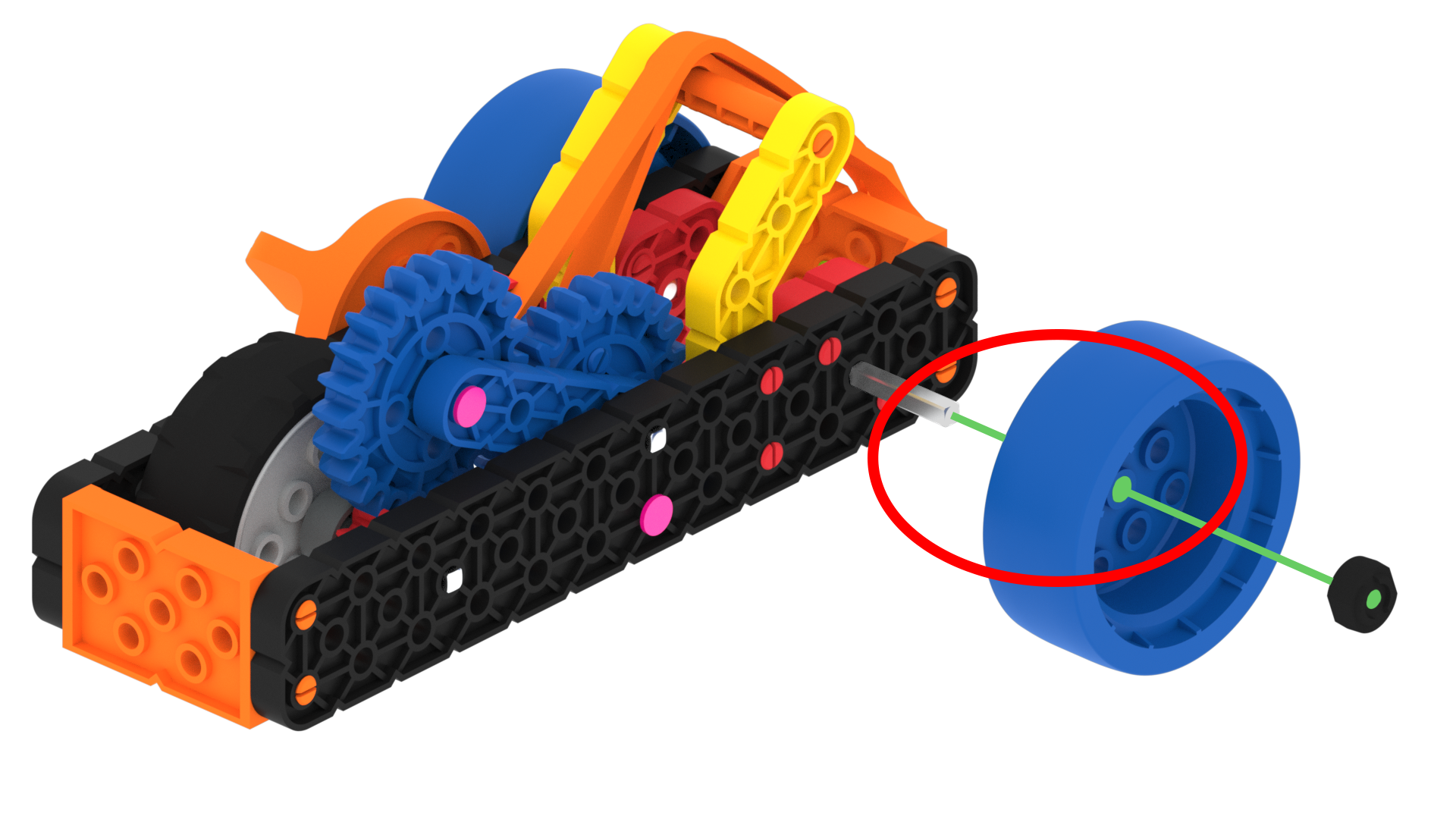

Комір вала може утримати деталь від зісковзування з вала. Наприклад, комір валу може утримати сіре колесо від зісковзування з валу.
Кольори та розміри
Ще одна особливість, яка робить VEX GO такою простою системою побудови, полягає в тому, що деталі мають свій унікальний колір. Ці кольори допомагають узгодити частини з кроками в інструкціях зі складання.

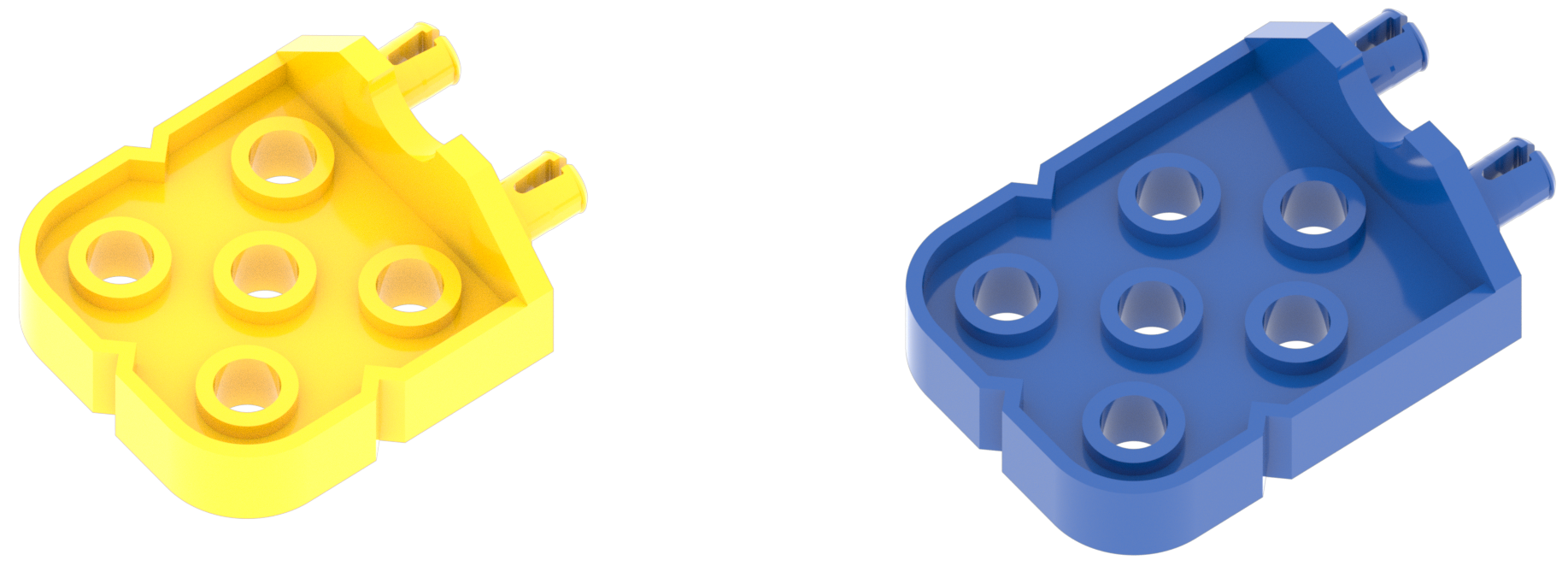

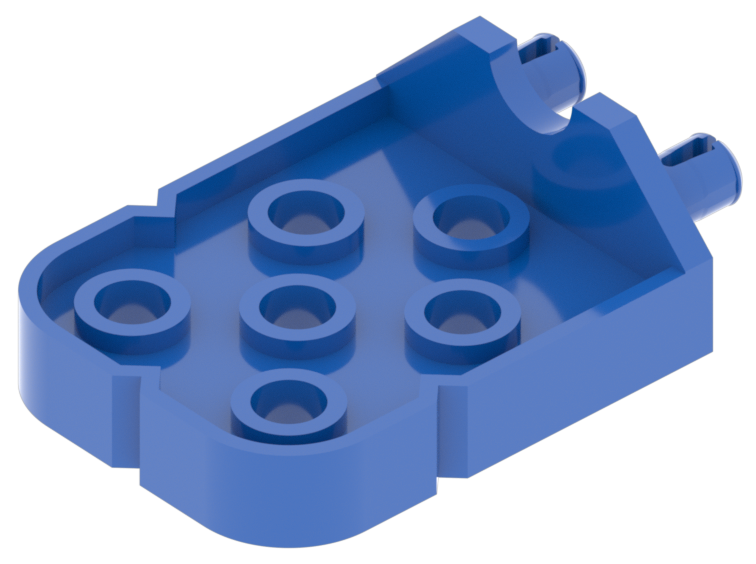

Наприклад, синій і жовтий роз’єми можуть виглядати схожими. Однак, коли в інструкціях зі складання вимагається жовтий роз’єм, немає сумнівів, який роз’єм слід використовувати.

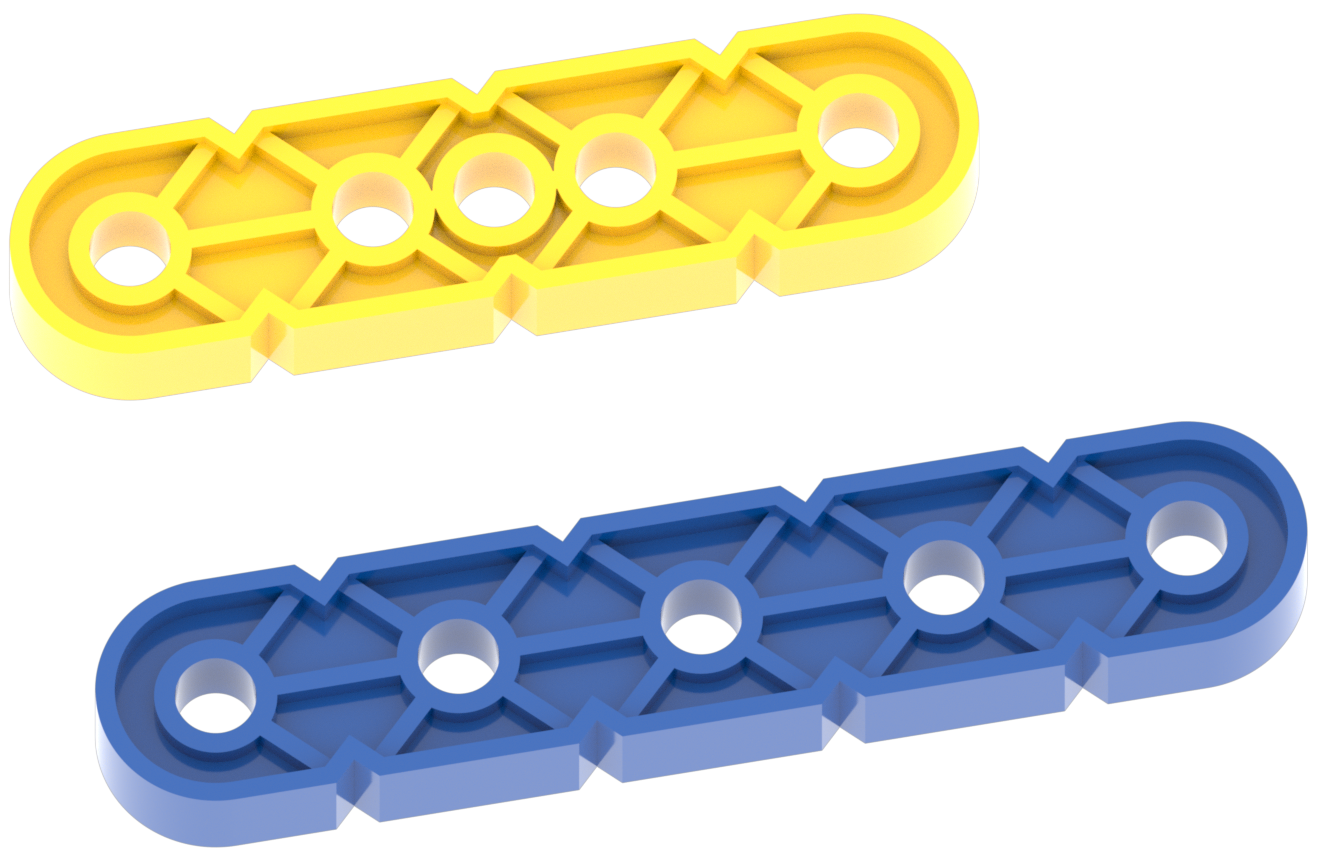

Окрім допомоги у визначенні частин, необхідних для кроку в інструкціях зі складання, частини одного кольору матимуть однаковий розмір. Наприклад, жовті балки завжди менші за блакитні.

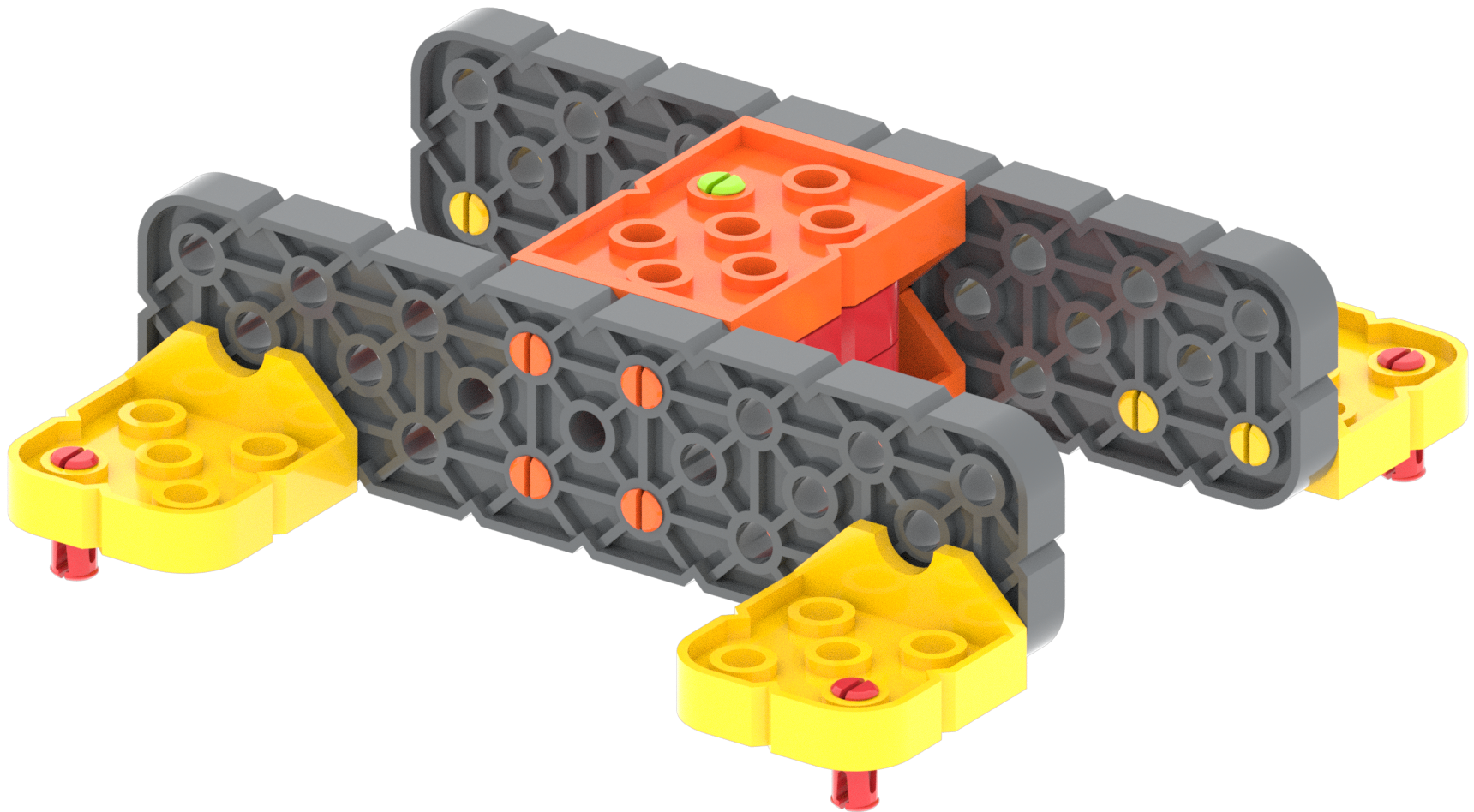

Ця функція, коли розмір деталі можна визначити за її кольором, дуже допомагає під час зіставлення деталей. Наприклад, ви будете знати, що обидві сторони вашої збірки мають однаковий розмір, якщо ви використовуєте темно-сіру велику балку для кожної сторони.
Форми деталей і їх кольори дозволяють легко будувати багато різних речей за допомогою системи VEX GO.
