Перш ніж Jetson зможе працювати належним чином, потрібно встановити дводіапазонний Wi-Fi Intel і антени.

Потрібні запчастини

Діаграма, що показує всі частини, включені в налаштування VEX AI, ілюструє компоненти, необхідні для складання та конфігурації в робототехнічній системі V5.

Для складання потрібні такі деталі:

Джетсон
Intel Dual Band Wi-Fi
2x антени

Видаліть модуль Jetson Nano

Зображення, на якому показано процес видалення вентилятора з робота VEX AI, ілюструє кроки, пов’язані з налаштуванням системи VEX AI.

Від’єднайте вентилятор, якщо він приєднаний до Jetson Nano Module, і вийміть його. Якщо вентилятор уже від’єднано, перейдіть до кроку 2.

Схема двогвинтового радіатора з позначеними компонентами, що ілюструє його налаштування для додатків VEX AI.

Відкрутіть два гвинти, що кріплять модуль Jetson Nano до плати Carrier.

Два кліпи VEX AI поруч, що демонструють їхній дизайн і функції для налаштування VEX AI у роботах.

Викрутивши гвинти, відкрийте два виступи, що тримають модуль Jetson Nano, у платі Carrier. Зробіть це, обережно потягнувши за виступи горизонтально від Jetson Nano Module.

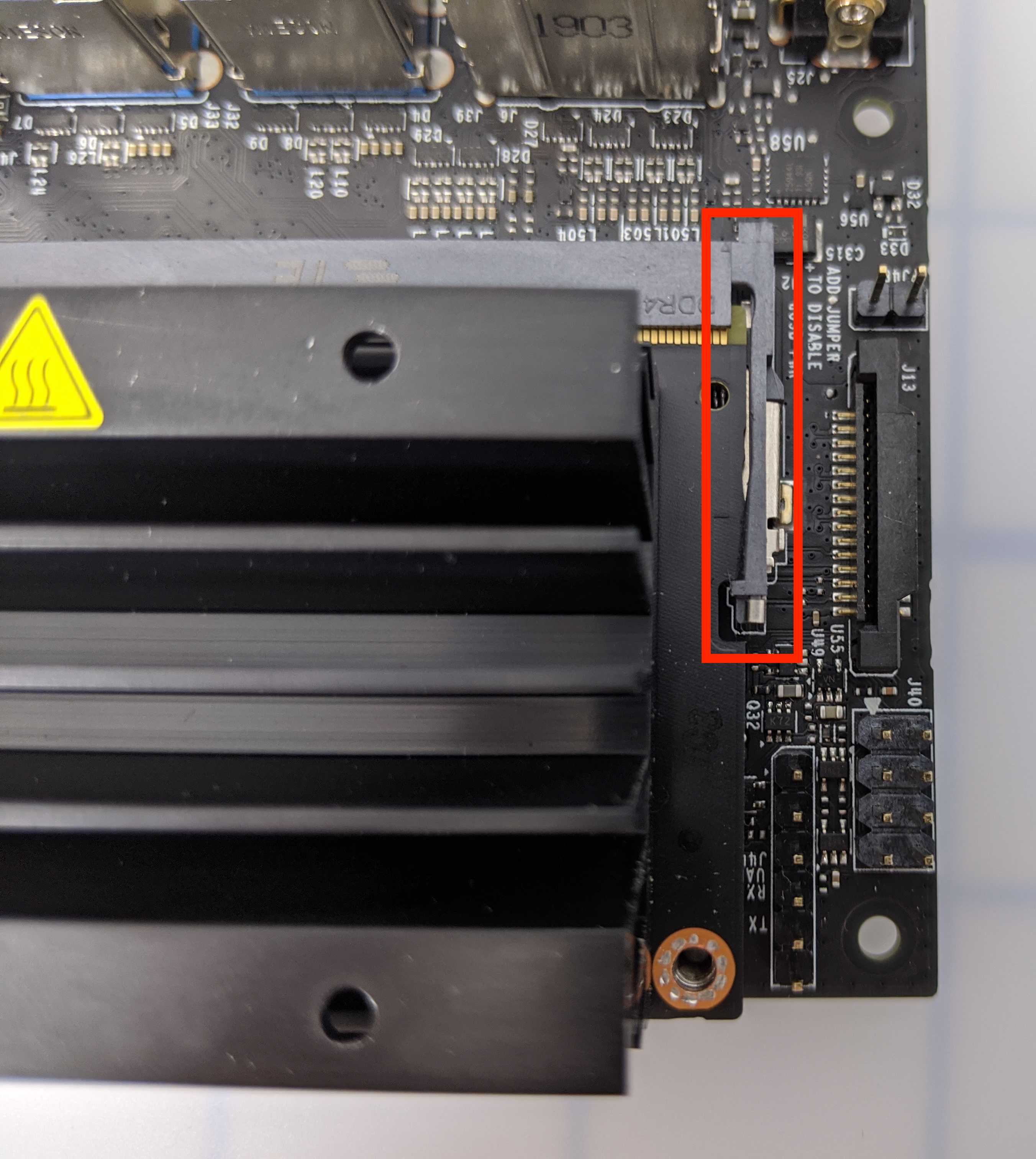

Діаграма, на якій показано затискачі радіатора VEX AI із позначеними компонентами для правильного налаштування в робототехнічній системі VEX V5.

З кожного боку модуля Jetson Nano є вкладки.

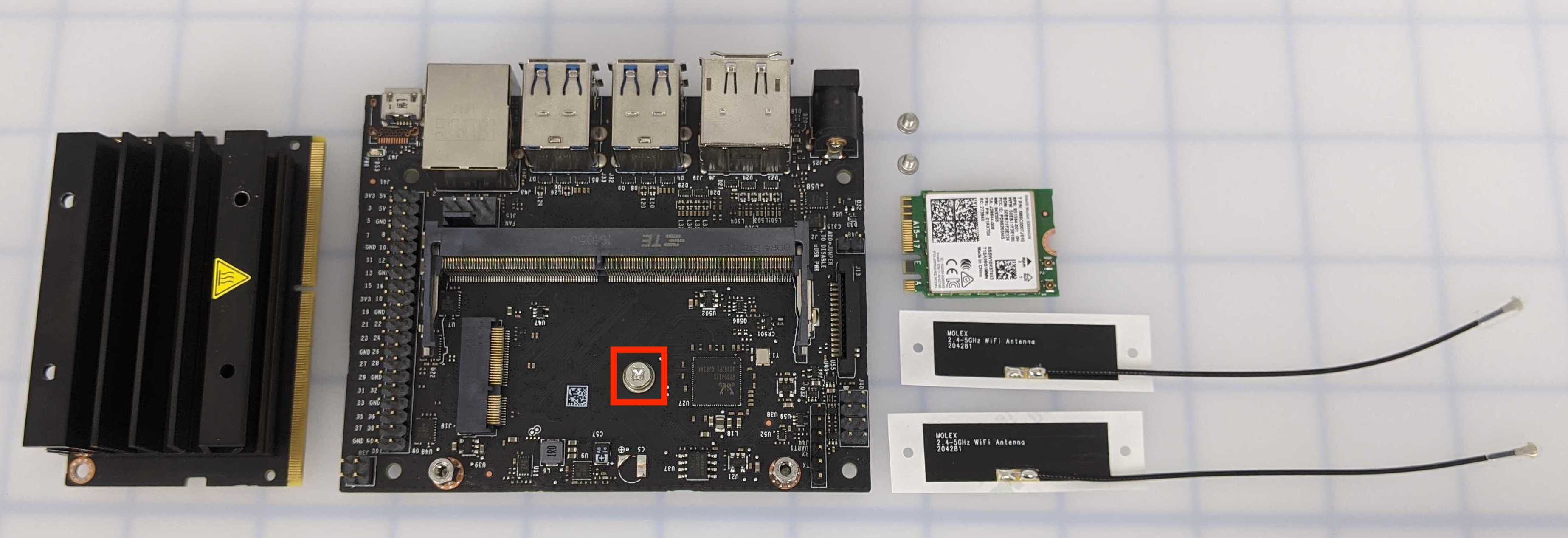

Збільшене зображення радіатора VEX AI із закручуванням, що ілюструє процес налаштування для VEX AI в описі категорії V5.

Обережно витягніть Jetson Nano Module прямо з несучої плати. Зверніть увагу на гвинт посередині несучої плати.

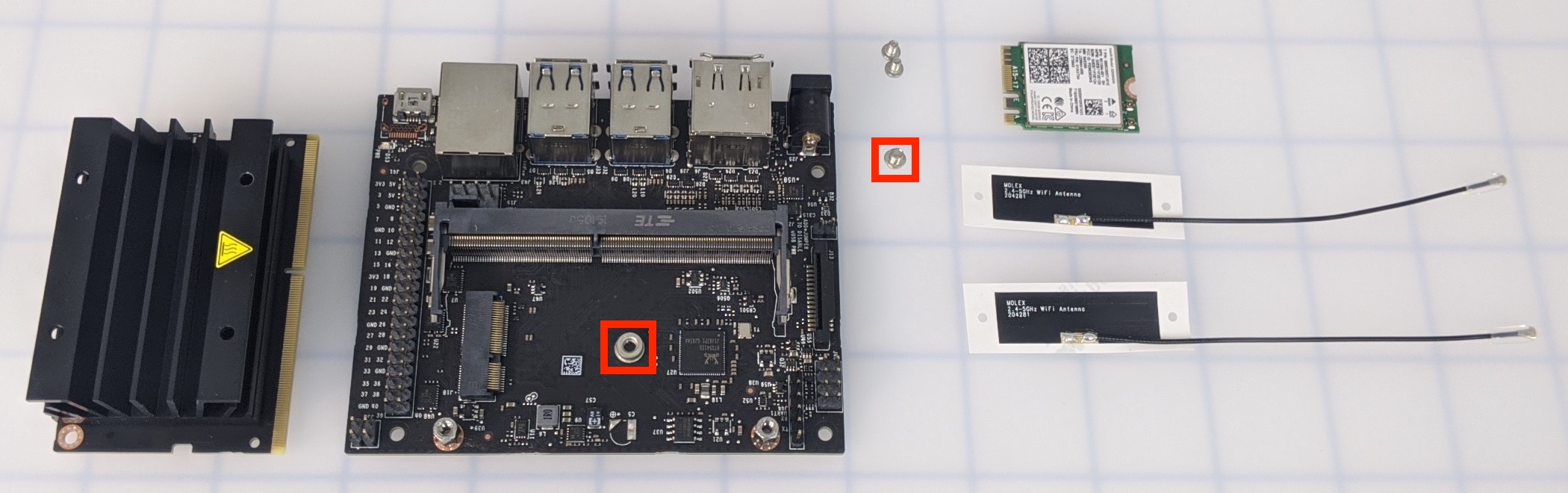

Діаграма, на якій показано видалення середнього гвинта з вузла робота VEX AI, виділення конкретного гвинта, який потрібно відкрутити для правильного налаштування.

Відкрутіть гвинт посередині несучої плати.

Прикріпіть антени

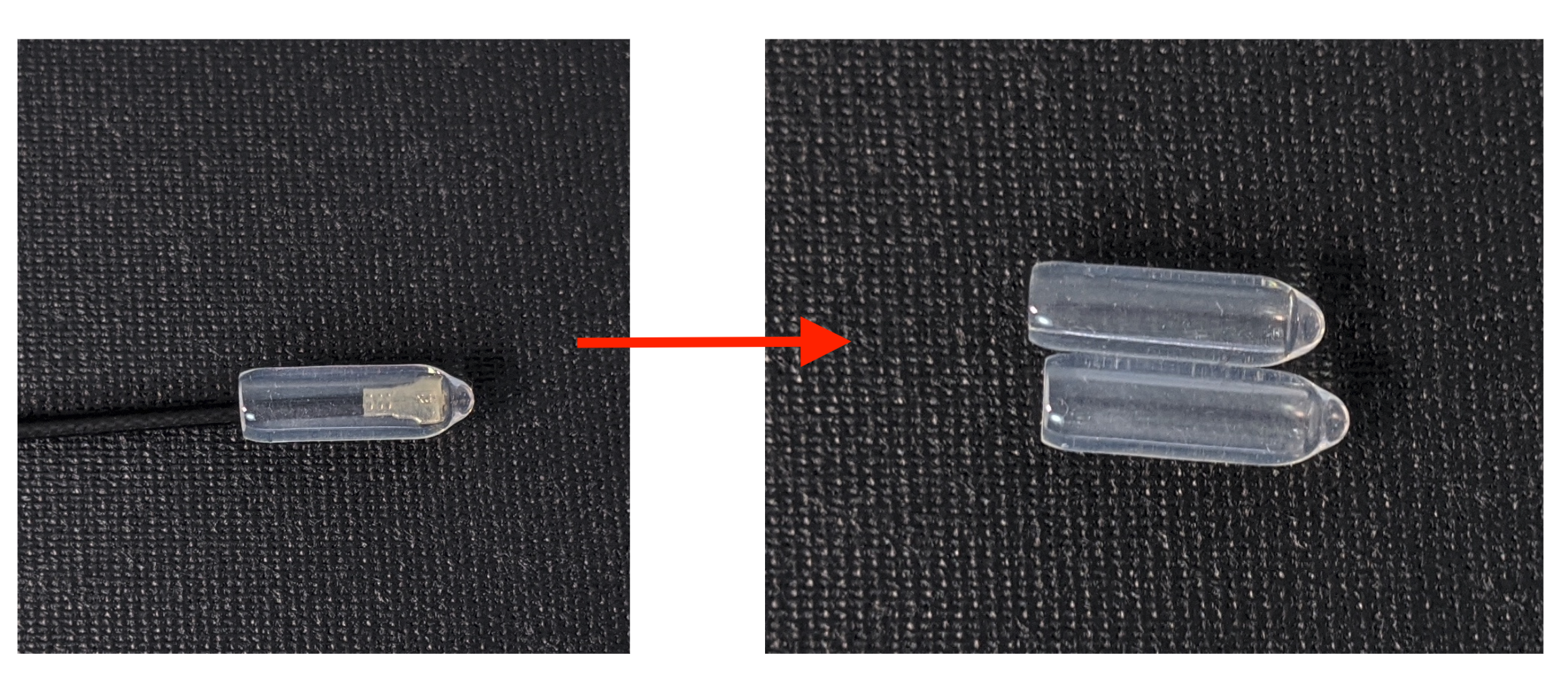

Колаж зображень, що демонструє видалення пластикових кришок з компонентів VEX AI, демонструючи покрокові інструкції з налаштування VEX AI у категорії V5.

Зніміть пластикову кришку з антен.

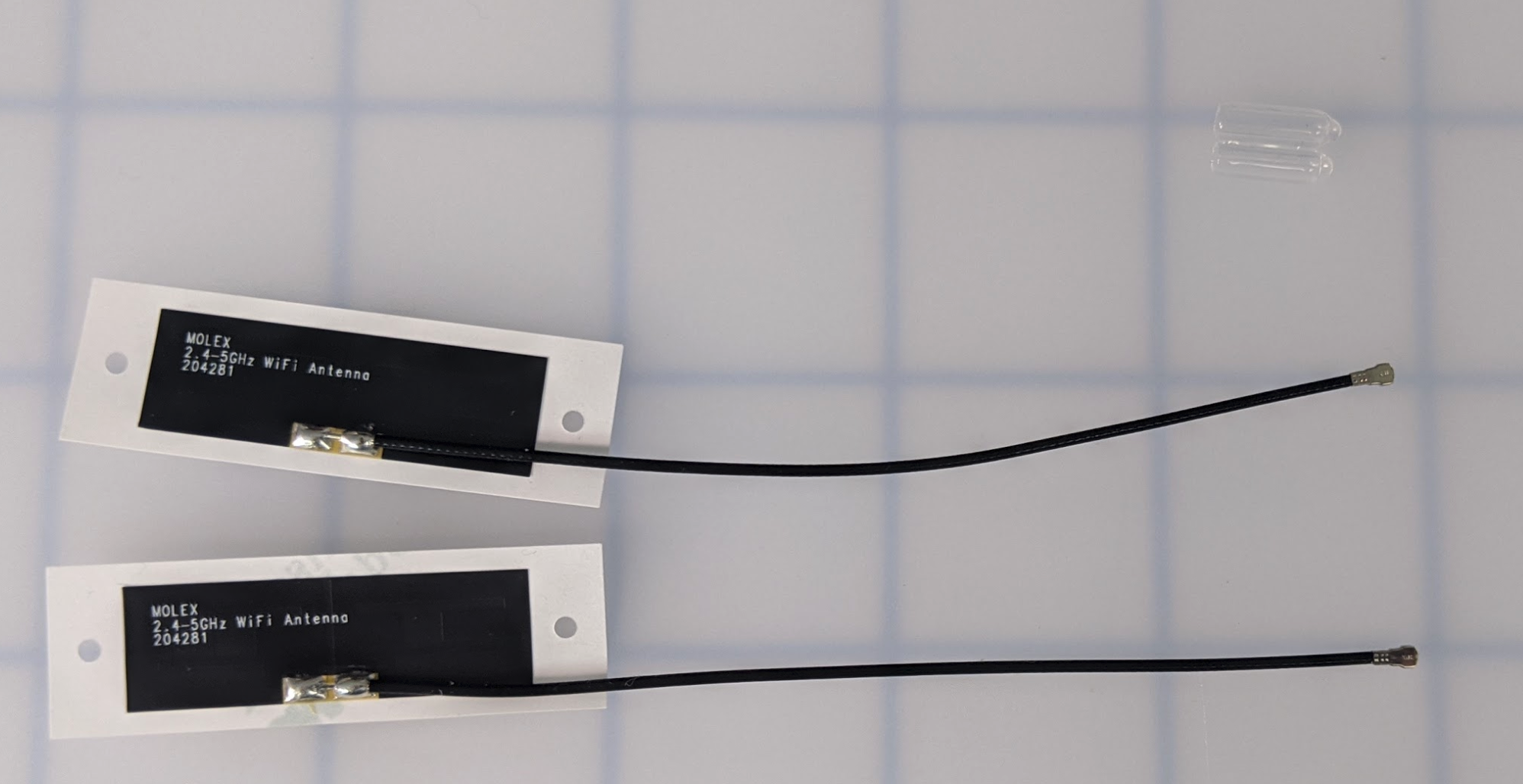

Зображення, на якому показано налаштування VEX AI із повністю знятими кришками, підкреслюючи внутрішні компоненти та конфігурацію робототехнічної системи VEX.

Переконайтеся, що з обох антен знято пластикове покриття.

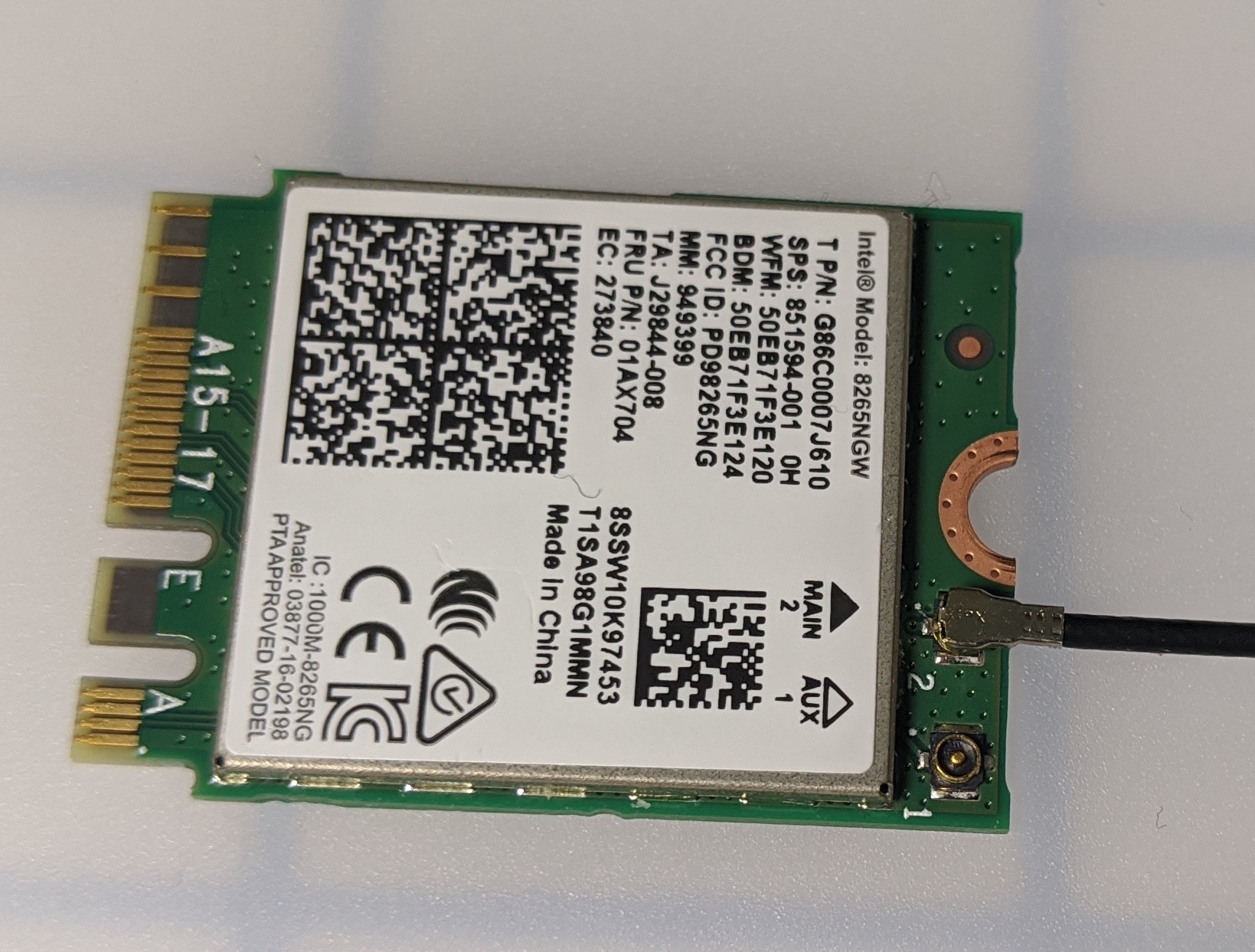

Збільшене зображення налаштування робота VEX AI, що включає різні компоненти та електропроводку, ілюструє процес конфігурації для робототехніки VEX у контексті опису категорії V5 та налаштування VEX AI.

Приєднайте одну антену до Intel Dual Band Wi-Fi. Злегка натискайте, оскільки деталі делікатні. Звук «клацання» переконається, що антена прикріплена повністю.

Примітка: якщо потрібен сильніший тиск, щоб закріпити антену, скористайтеся гумкою для олівця або іншим невеликим предметом, щоб застосувати сильніший тиск. Не рекомендується використовувати для тиску метал.

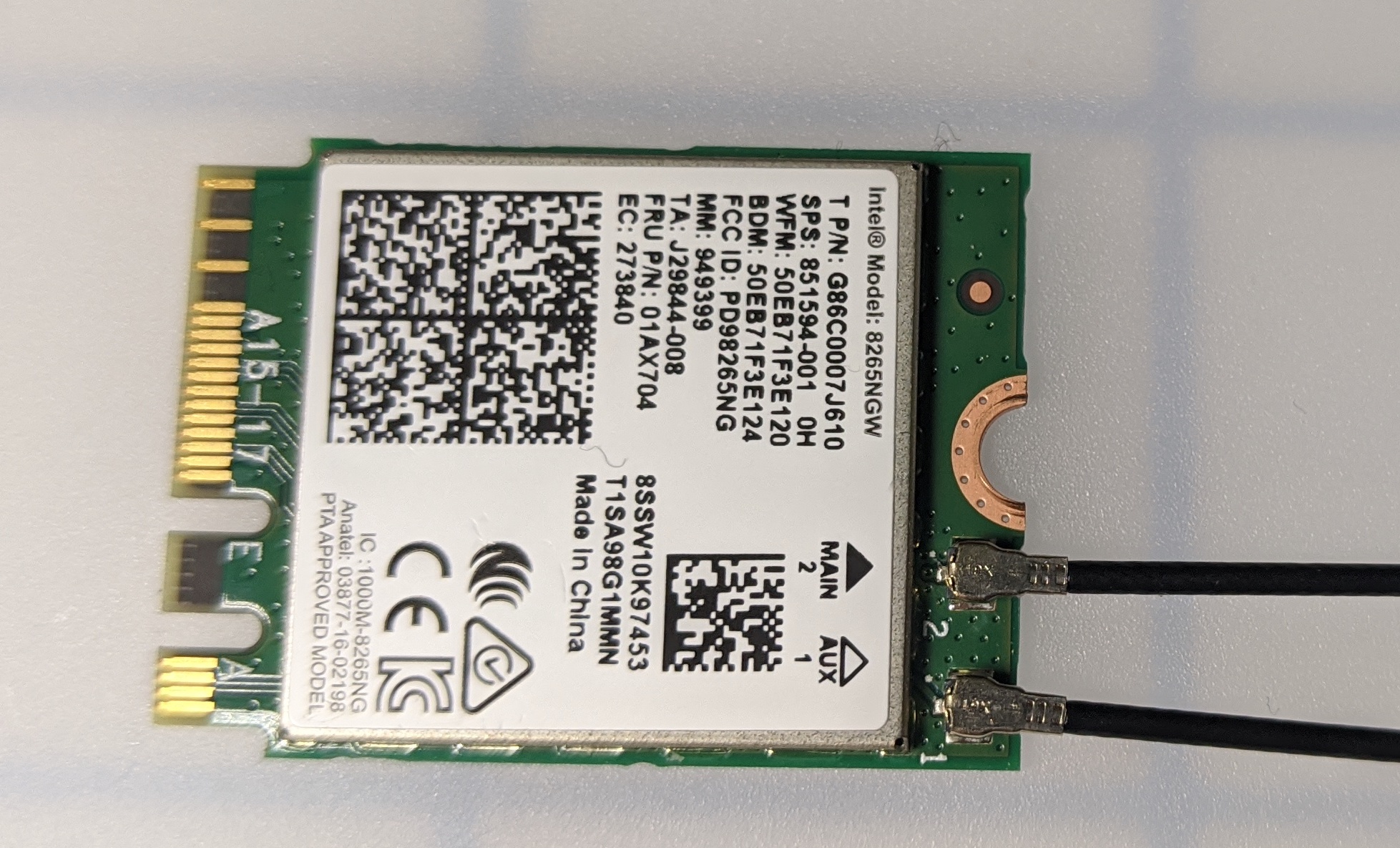

Збільшений план установки VEX AI, що включає різні компоненти та підключення, що ілюструє процес конфігурації для робототехніки VEX у контексті опису категорії V5.

Приєднайте другу антену, дотримуючись тієї ж процедури, що й у попередньому кроці.

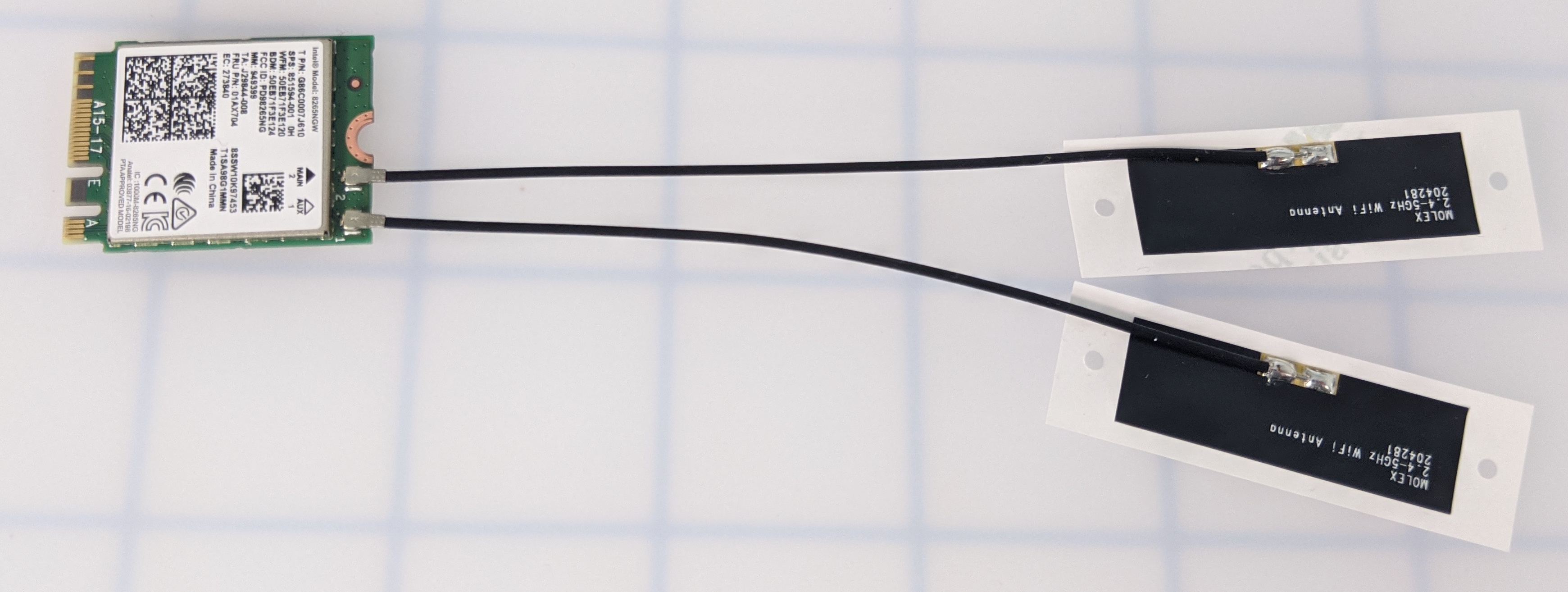

Зображення, на якому показано процес налаштування для VEX AI, із комплектом робототехніки VEX із різними компонентами, розташованими на столі, ілюструє етапи налаштування для ефективної інтеграції AI.

Переконайтеся, що обидві антени повністю підключено до Intel Dual Band Wi-Fi. Візьміть Intel Dual Band Wi-Fi, щоб переконатися, що обидві антени надійно закріплені та жодна з них не впаде.

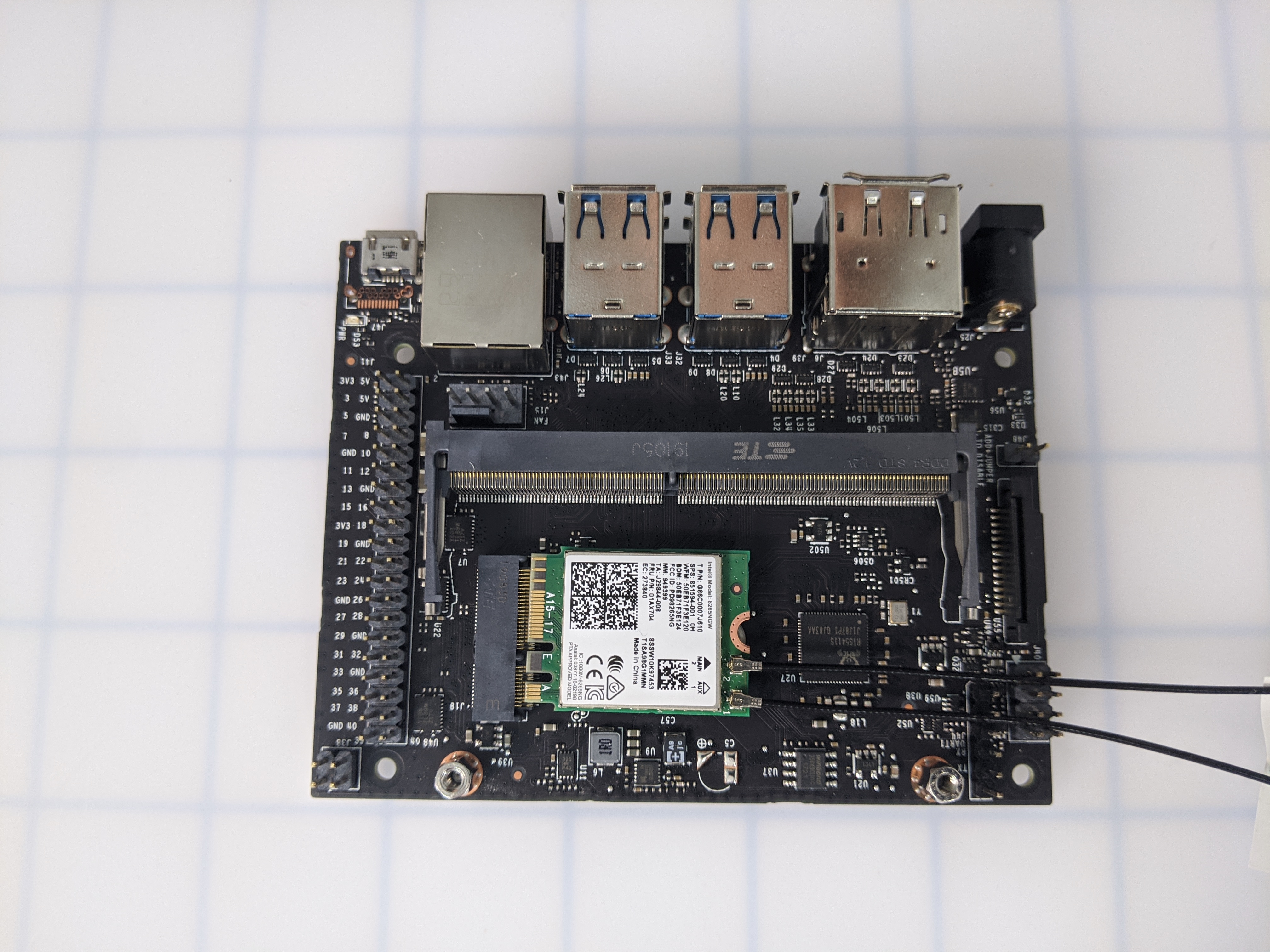

Зображення крупним планом установки робота VEX AI, що демонструє компоненти та проводку, необхідні для налаштування. Зображення є частиною опису категорії V5 у розділі Налаштування VEX AI.

Розташуйте Intel Dual Band Wi-Fi на платі Carrier під кутом.

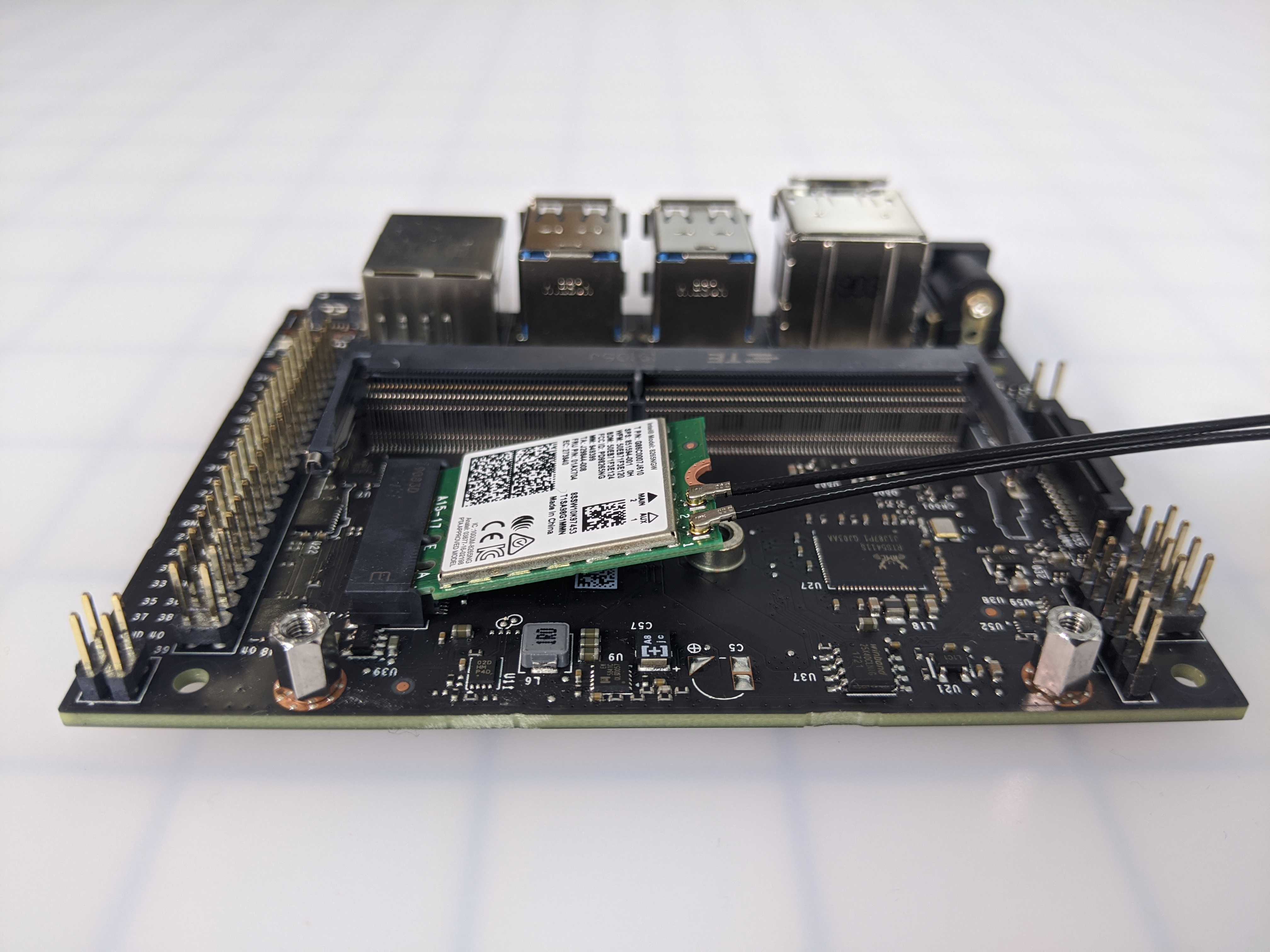

Вид зблизька установки робота VEX AI, що демонструє компоненти та проводку, необхідні для конфігурації в робототехнічному середовищі, ілюструє процес налаштування VEX AI для оптимальної продуктивності.

Він залишатиметься трохи нахиленим догори, доки не буде використано гвинт, щоб утримати його на місці.

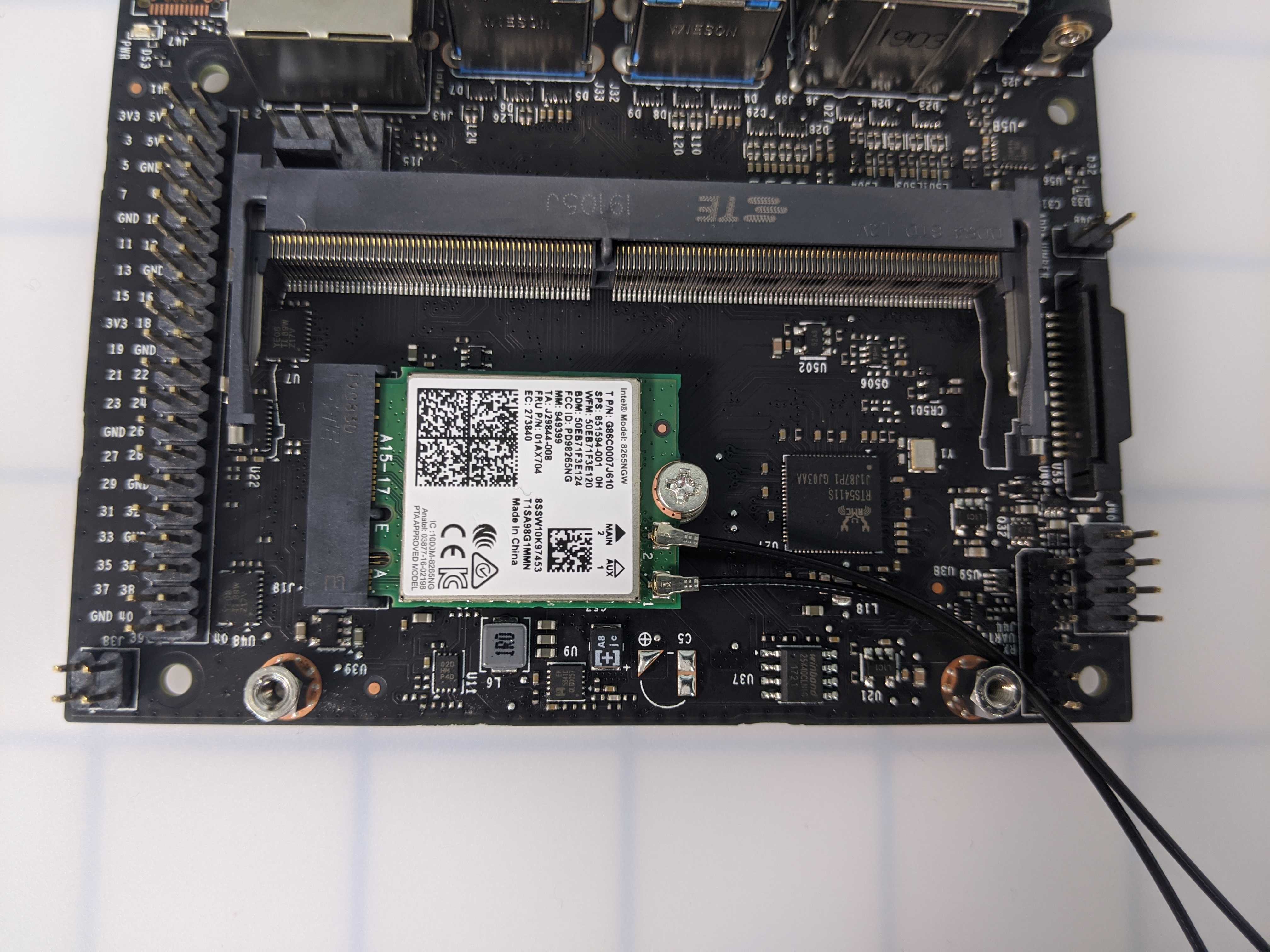

Збільшене зображення гвинта, встановленого на друкованій платі, ілюструє компоненти, що використовуються в установці VEX AI для робототехніки.

Закріпіть гвинт, щоб утримувати Intel Dual Band Wi-Fi на місці. Не затягуйте гвинт надто сильно, щоб не оголити його.

Знову приєднайте модуль Jetson Nano

Діаграма отворів радіатора з позначками для налаштування VEX AI, що ілюструє розміщення та розміри отворів для оптимального охолодження в робототехнічному обладнанні VEX.

Помістіть модуль Jetson Nano назад на плату Carrier під кутом. Злегка натисніть, щоб отвори для гвинтів були на одному рівні.

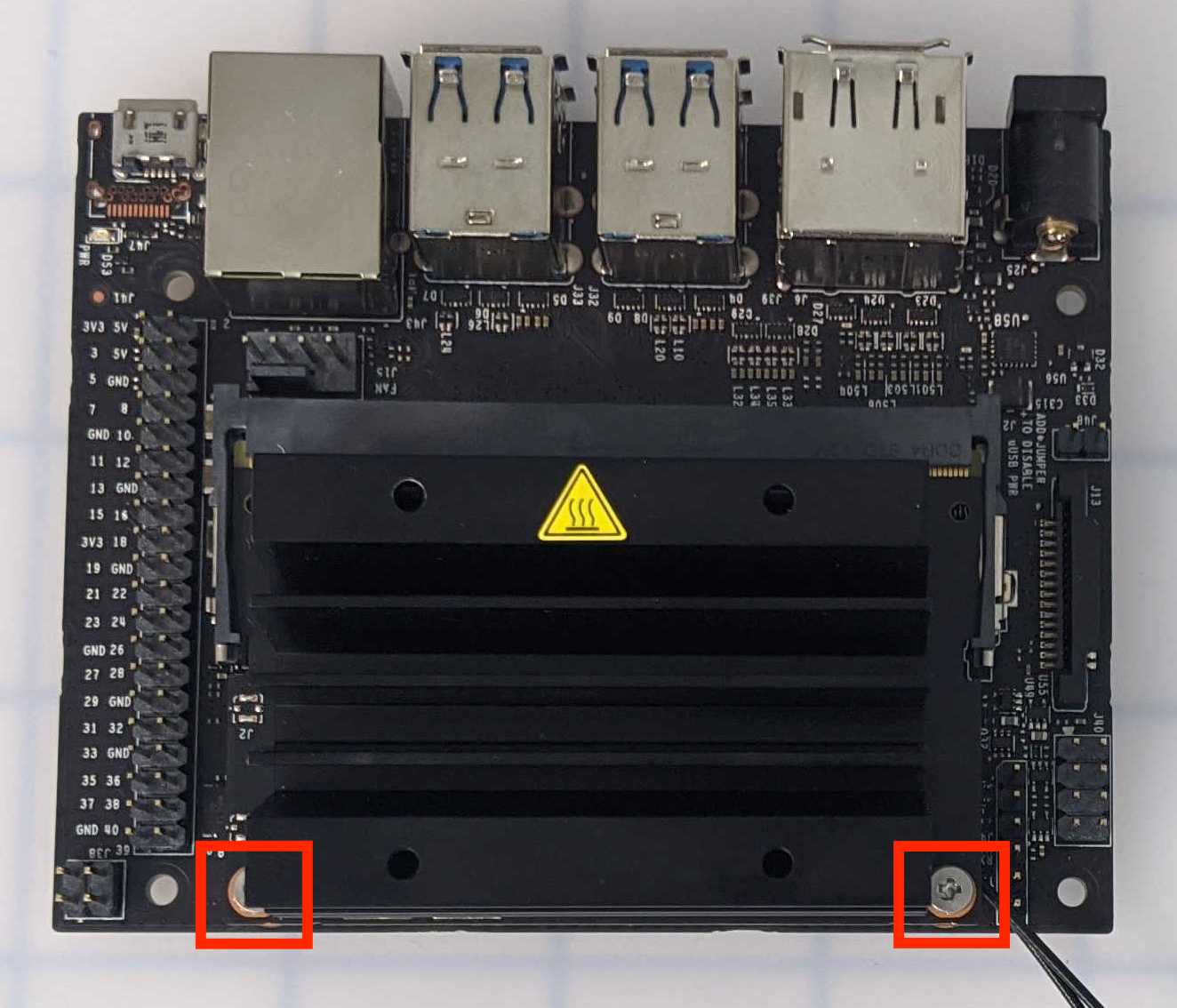

Збільшене зображення останніх гвинтів, які встановлюються в установку VEX AI, що ілюструє процес складання компонентів робототехніки V5.

Закріпіть два гвинти назад у модулі Jetson Nano, щоб прикріпити його до несучої плати. Переконайтеся, що гвинти не затягуються занадто сильно, щоб уникнути розриву.

Діаграма, що ілюструє процес налаштування для конфігурації VEX AI Wi-Fi, містить позначені компоненти та кроки підключення для оптимального підключення до мережі.

Дводіапазонний Wi-Fi Intel і антени встановлено.
