Використання комутатора дозволяє вам оживити систему VEX GO без програмування.

Використовуйте перемикач із двигуном

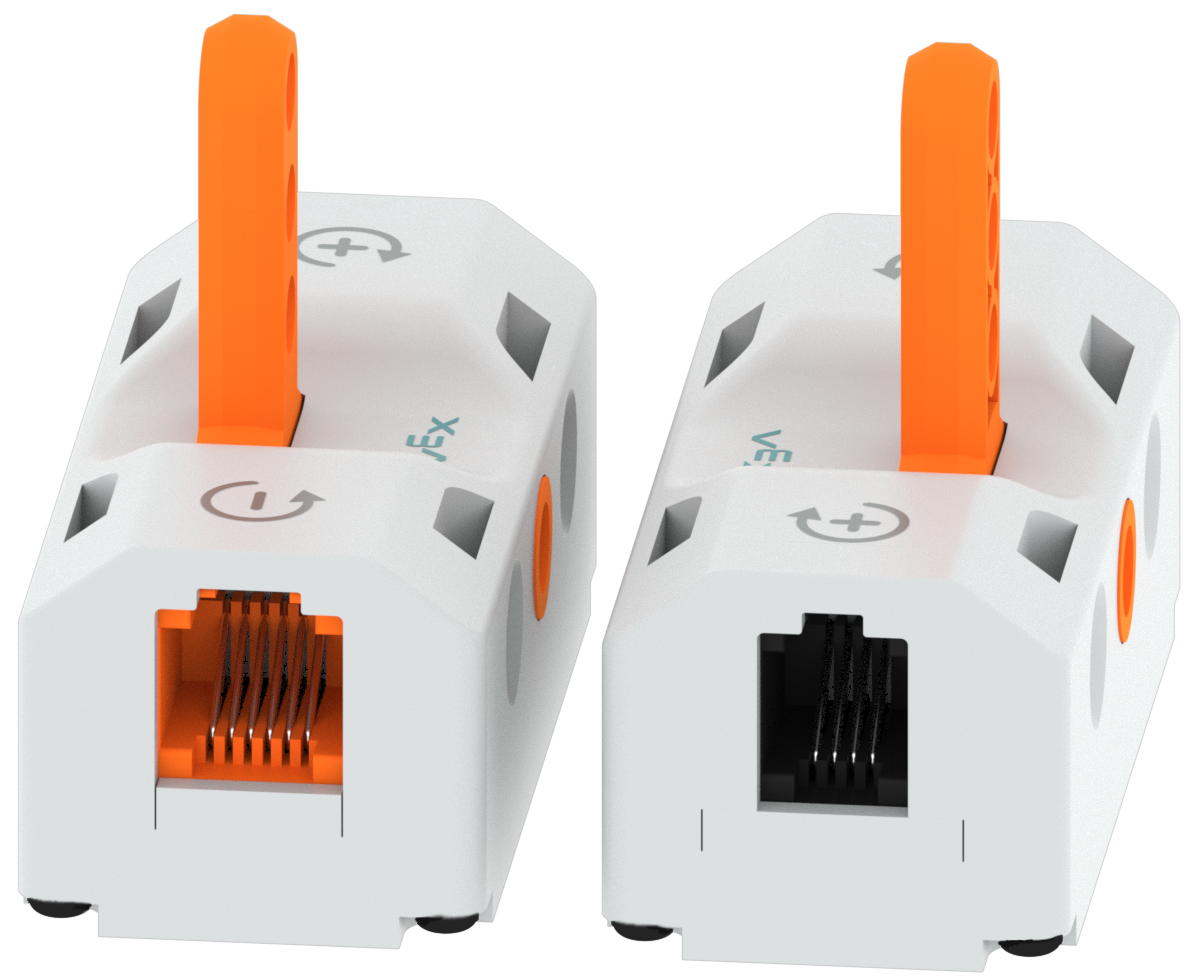

Перемикач показано з обох боків, щоб показати, що він має порт з кожного боку. Розумний порт не кольоровий і менший, тоді як порт для батареї помаранчевий і більший.

Використання двигуна з перемикачем дозволяє керувати двигуном без необхідності програмування.

На комутаторі є два порти. Розумний порт для підключення двигуна або світлодіодного бампера та помаранчевий порт акумулятора для підключення акумулятора.

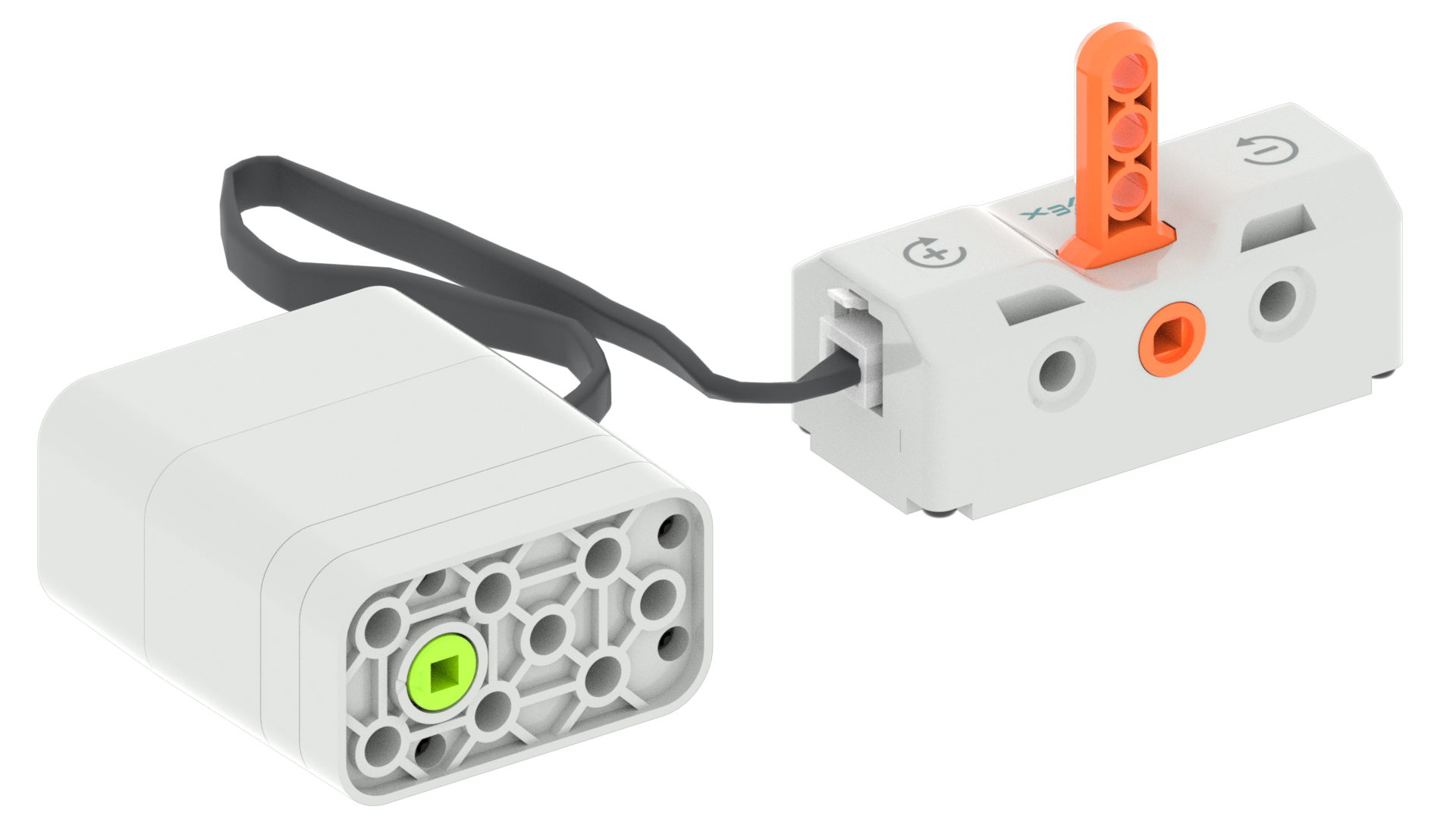

Двигун із кабелем, підключеним до розумного порту комутатора.

Підключіть двигун до комутатора, вставивши кабель двигуна в Smart Port на комутаторі.

Схема двох елементів комутатора з кабелями двигуна, підключеними до їхніх розумних портів. Ліворуч кабель двигуна під’єднано повністю, і є зелена позначка, тоді як праворуч кабель двигуна під’єднано лише частково, і є червоний X.

Переконайтеся, що кабель двигуна повністю вставлено в Smart Port на комутаторі. Звук «клацання» гарантує, що кабель повністю вставляється в Smart Port.

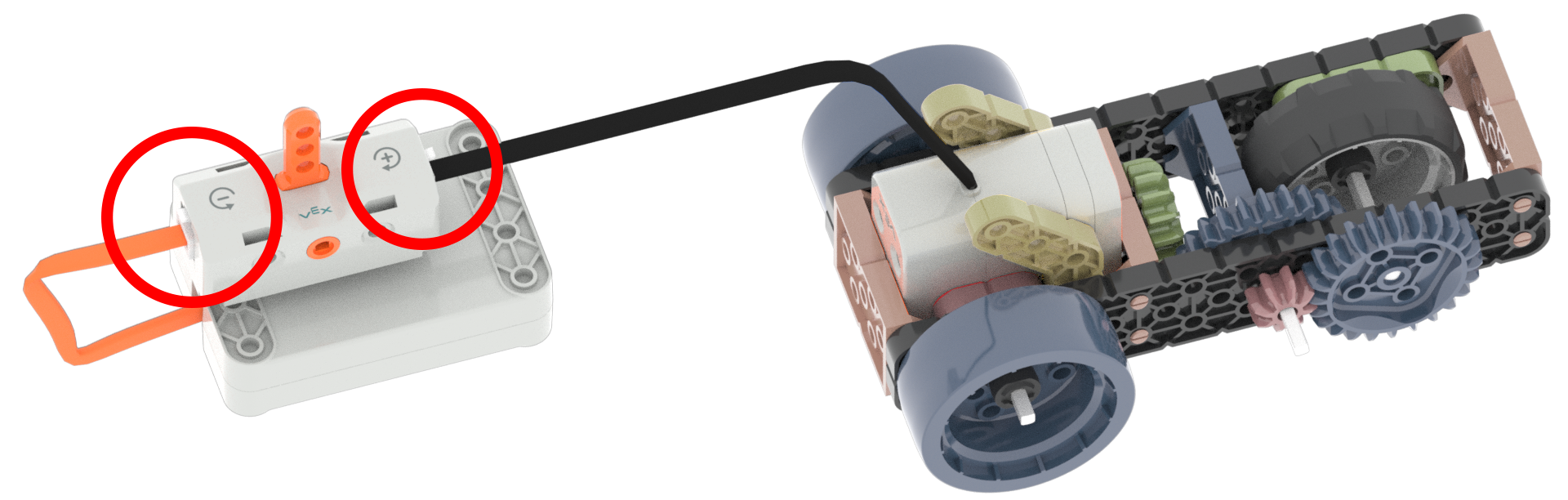

Схема комутатора з кабелем двигуна та кабелем акумулятора, підключеними до відповідних портів. Використовувані порти виділені червоними колами.

Щоб керувати двигуном за допомогою перемикача, переконайтеся, що двигун і батарея підключені до перемикача.

На Switch є три налаштування

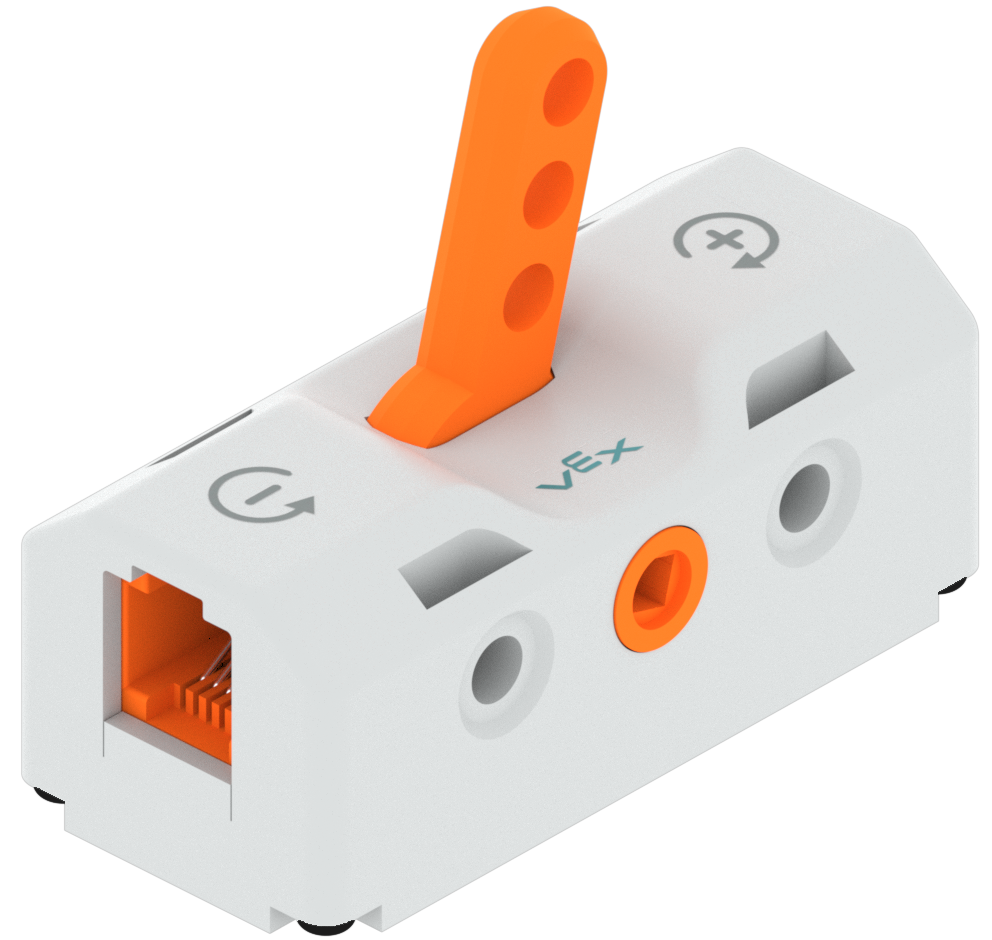

Перемикач із важелем, повернутим у переднє положення, позначений знаком плюс.

'+' : обертає двигун у напрямку вперед.

Перемикач із важелем, повернутим у нейтральне положення та спрямованим прямо вгору.

Нейтральний: вимикає двигун.

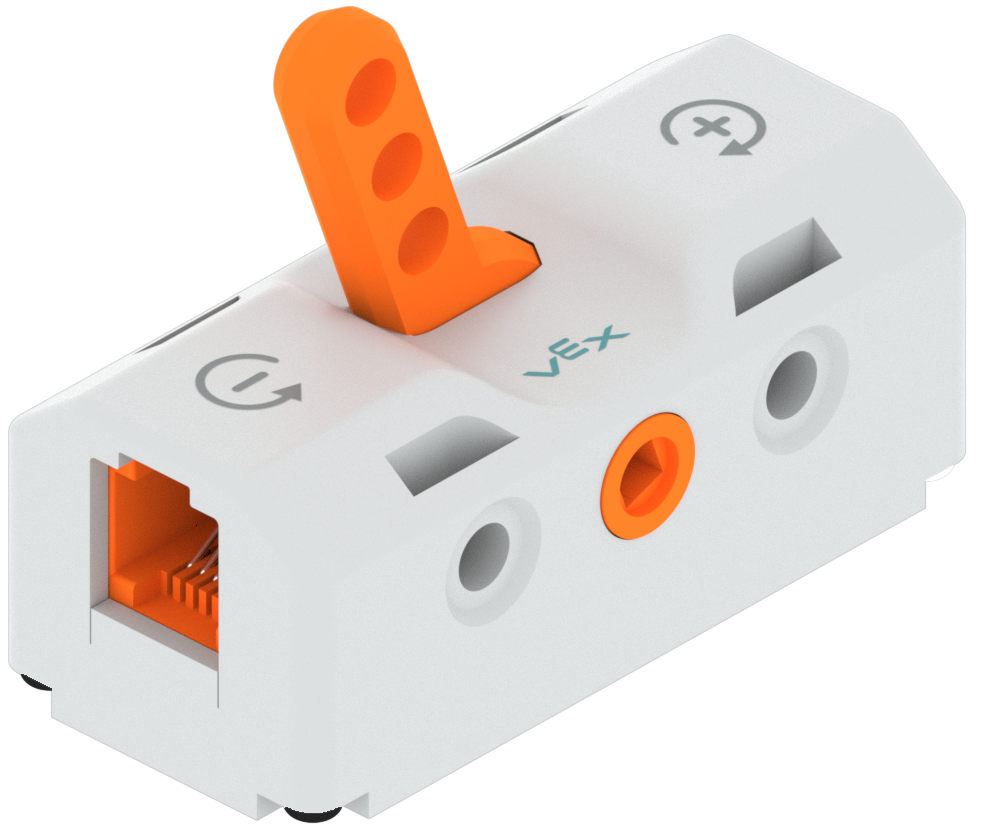

Перемикач з важелем, повернутим у зворотне положення, позначений знаком мінус.

'-' : обертає двигун у зворотному напрямку.

Перегляньте всі три налаштування комутатора в цій анімації.

Використовуйте перемикач зі світлодіодним бампером

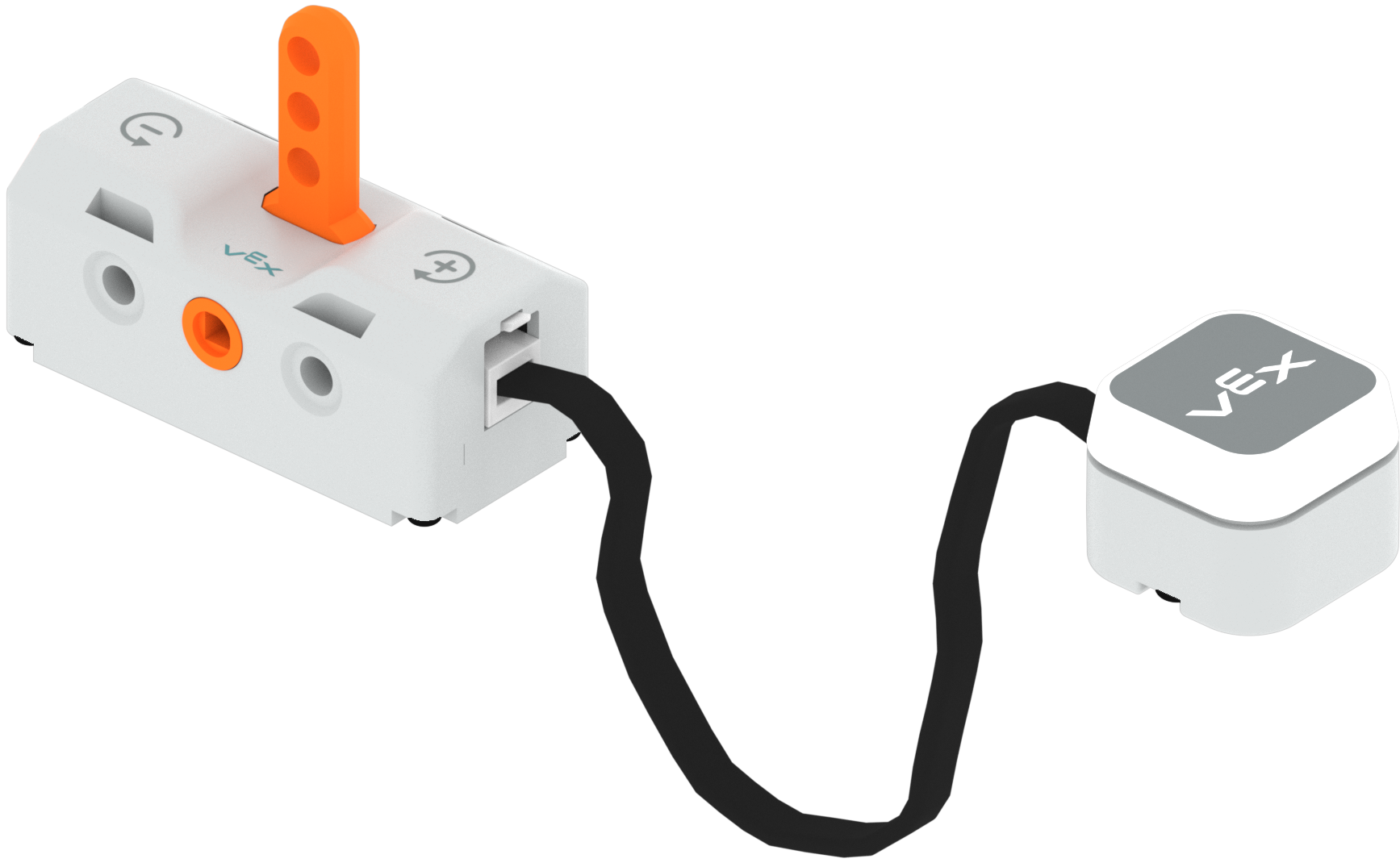

Світлодіодний бампер із кабелем, підключеним до розумного порту комутатора.

Підключіть світлодіодний бампер до комутатора, вставивши кабель світлодіодного бампера в розумний порт на комутаторі.

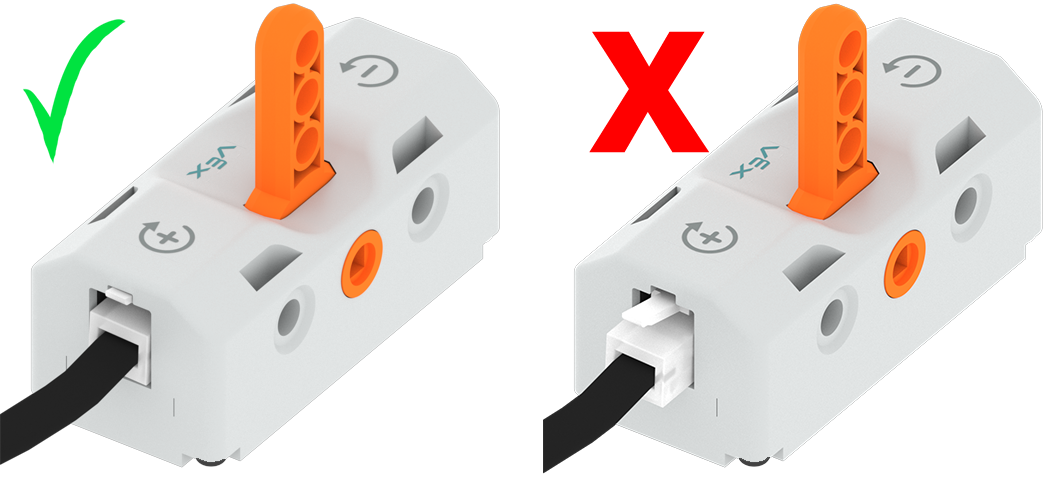

Схема двох комутаторів із світлодіодними бамперними кабелями, підключеними до їхніх розумних портів. Зліва світлодіодний бамперний кабель під’єднано повністю та є зелена позначка, тоді як праворуч світлодіодний бамперний кабель під’єднано лише частково та є червоний X.

Переконайтеся, що світлодіодний кабель бампера повністю вставлено в Smart Port на комутаторі. Звук «клацання» гарантує, що кабель повністю вставляється в Smart Port.

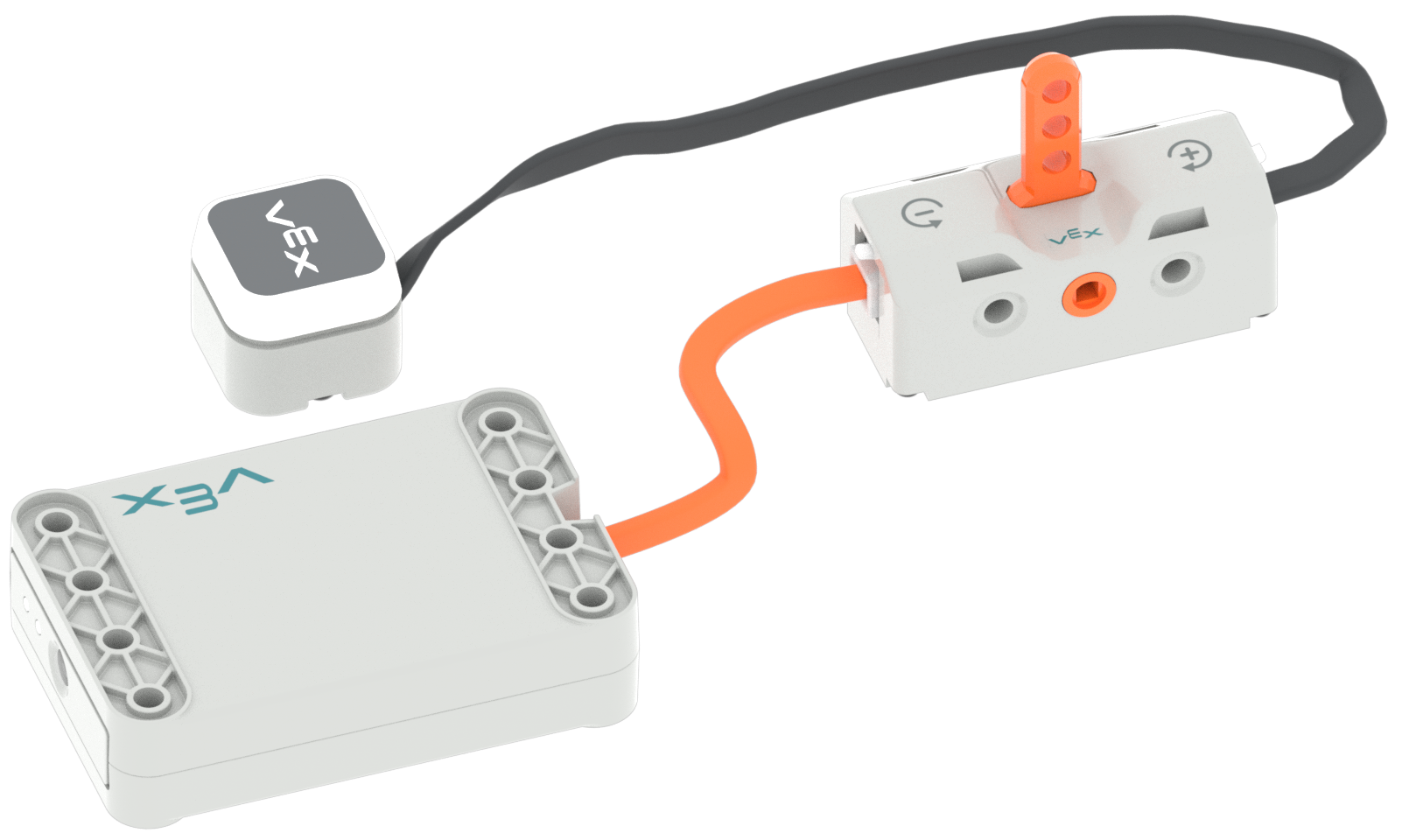

Діаграма перемикача з кабелем світлодіодного бампера та кабелем батареї, підключеними до відповідних портів.

Щоб керувати світлодіодним бампером за допомогою комутатора, переконайтеся що світлодіодний бампер і батарея підключені до комутатора.

При підключенні до світлодіодного бампера комутатор має три налаштування

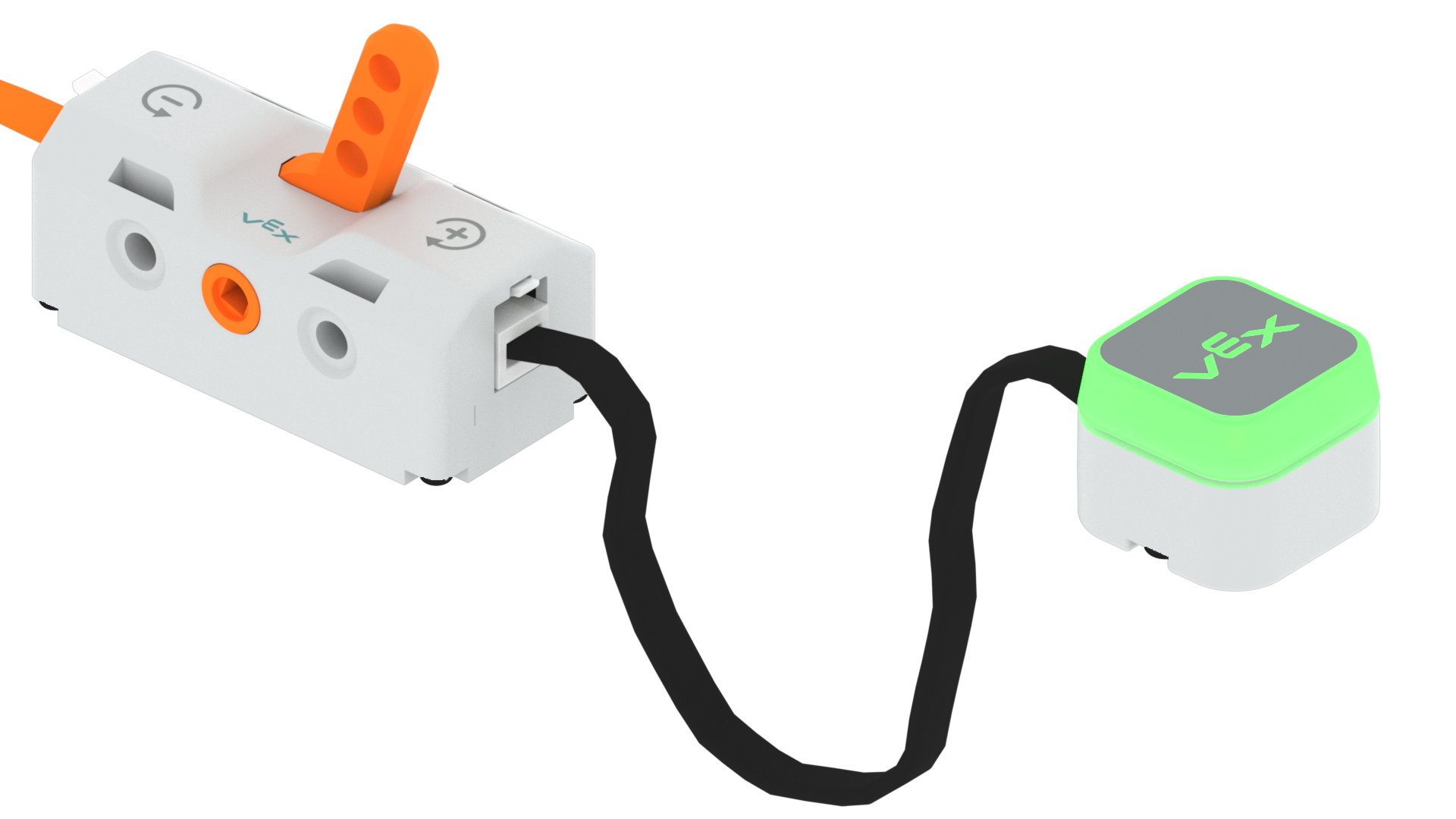

Перемикач із важелем, повернутим у переднє положення, позначений знаком плюс. Підключений світлодіодний бампер світиться зеленим кольором.

'+': встановлює зелений колір світлодіодного бампера.

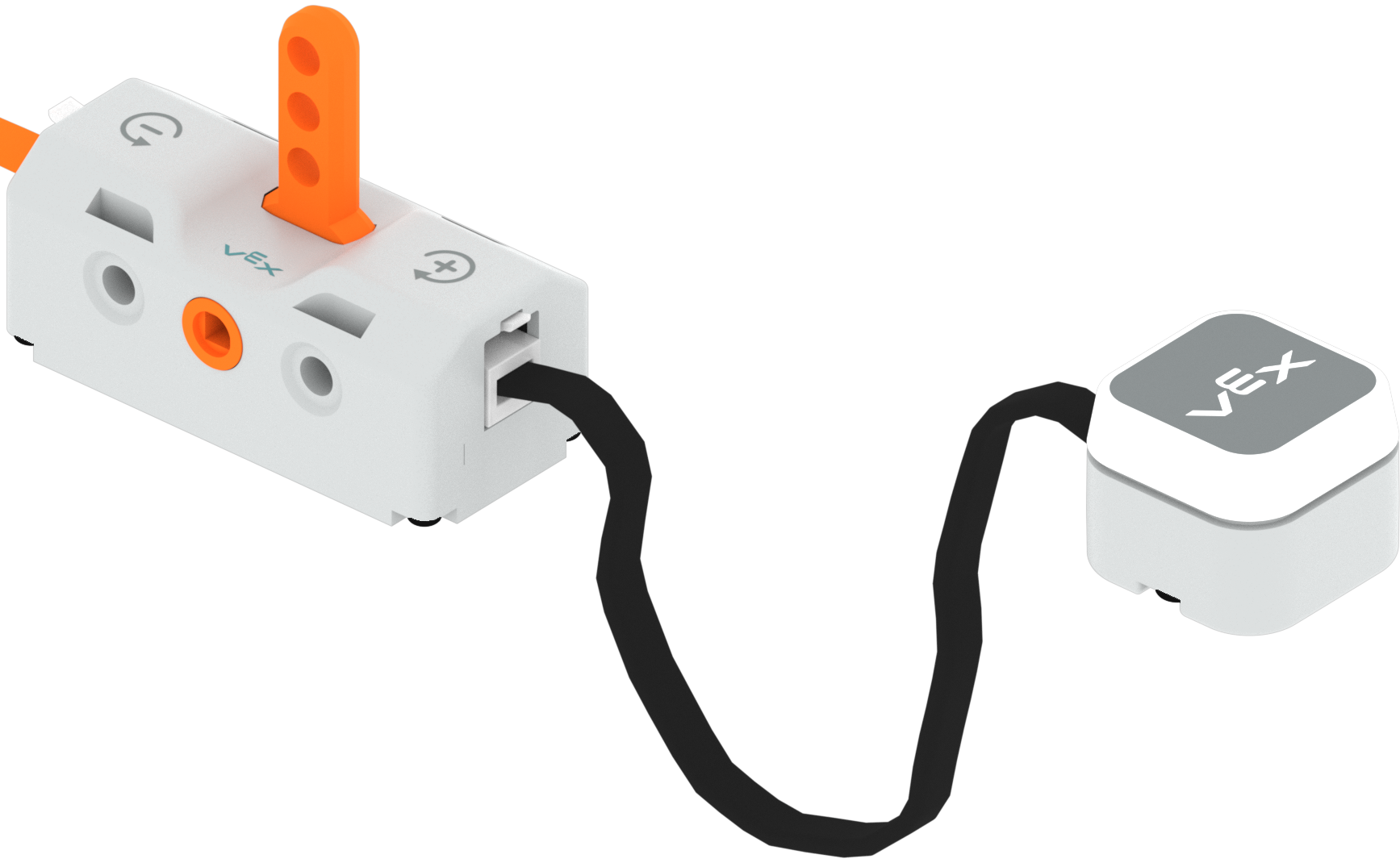

Перемикач із важелем, повернутим у нейтральне положення та спрямованим прямо вгору. Підключений світлодіодний бампер вимкнено.

Нейтральний: вимикає світлодіодний бампер.

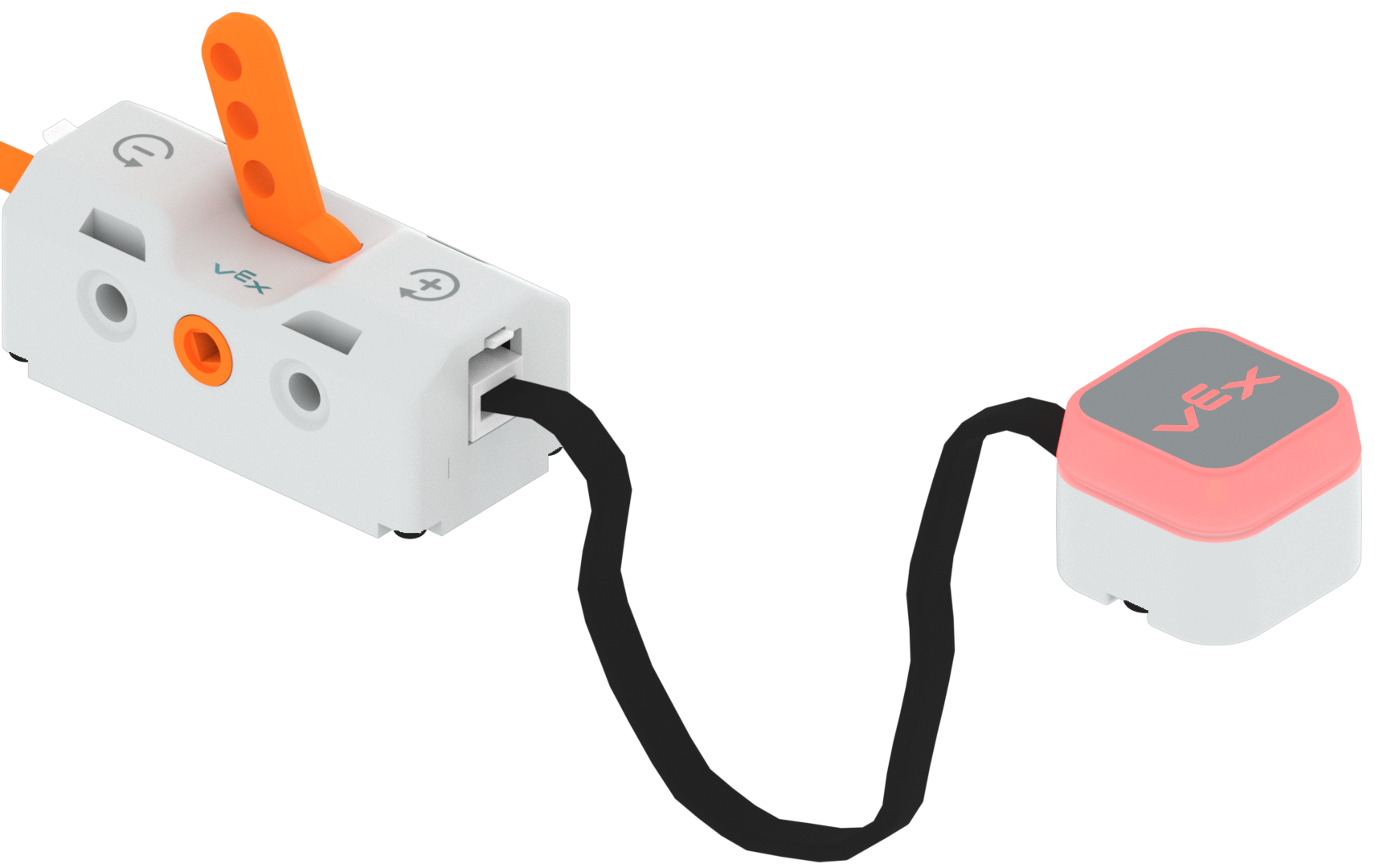

Перемикач з важелем, повернутим у зворотне положення, позначений знаком мінус. Підключений світлодіодний бампер світиться червоним.

'-' : встановлює червоний колір світлодіодного бампера.
