Щоб запрограмувати V5 Brain, потрібно встановити успішне з’єднання між V5 Brain і пристроєм через кабель Micro-USB.

Збір компонентів

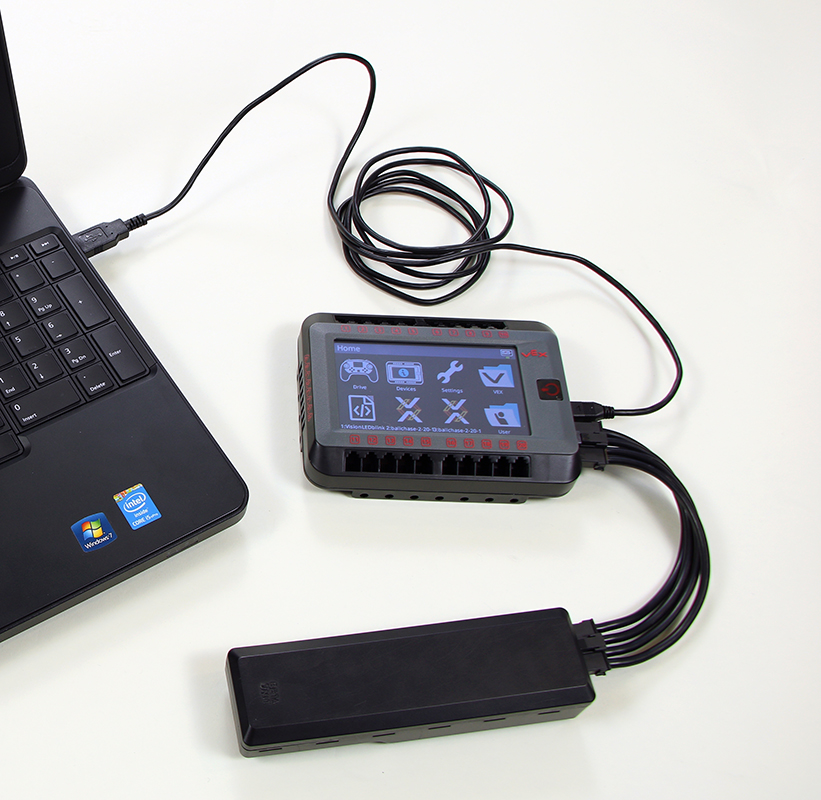

Зображення USB-пристрою BrainConnect, який використовується для підключення до VEX V5 Brain, демонструє його дизайн і функції в контексті підключення до мозку для додатків робототехніки.

Зберіть необхідні компоненти

Робочий кабель Micro-USB
Мозок V5
Акумулятор V5
Кабель акумулятора V5
Комп’ютер Windows, Mac або Chromebook

З'єднувальні компоненти

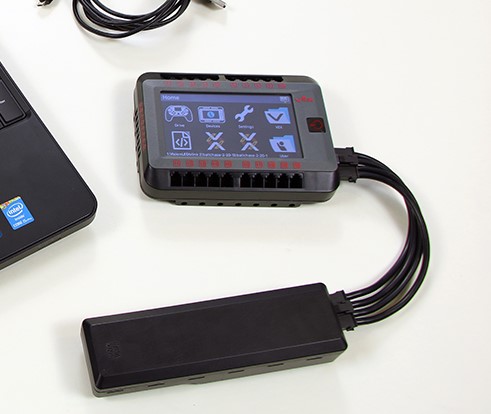

Батарея V5 для робототехніки, що демонструє дизайн батареї та роз’єми, які використовуються для підключення до V5 Brain у роботах.

Підключіть батарею V5 до V5 Brain

Підключіть V5 Brain до батареї V5 за допомогою кабелю батареї. Переконайтеся, що з’єднання безпечне.

Підключіть кабель Micro-USB до V5 Brain

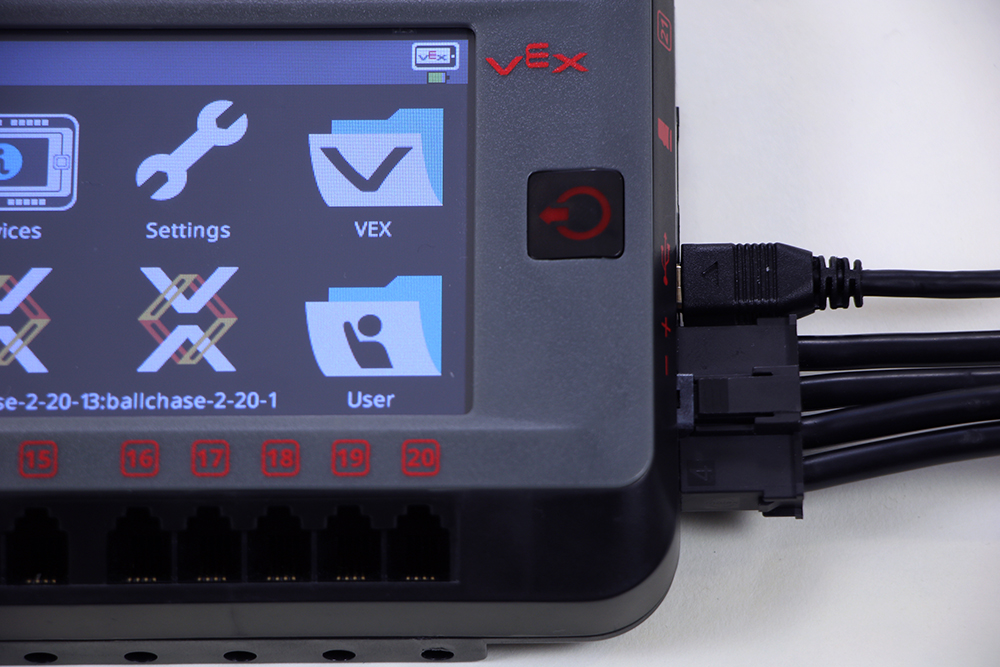

Діаграма, що демонструє процес підключення до V5 Brain, ілюструє етапи та компоненти, задіяні у встановленні зв’язку між системою V5 і блоком Brain.

Підключіть V5 Brain до пристрою за допомогою кабелю Micro-USB.

Переконайтеся, що V5 Brain підключено до зарядженої батареї V5 і ввімкнено.

Підключіть кабель Micro-USB до пристрою

Під’єднайте інший кінець кабелю Micro-USB до USB-порту комп’ютера.

Підтвердьте успішне підключення

Ілюстрація зеленого значка мозку з галочкою, що означає успішне підключення до V5 Brain у робототехніці, як частину опису категорії V5 щодо підключення до Brain.

Успішне підключення підтверджується, коли значок стану мозку на панелі інструментів стає зеленим.
