Приклади проектів і шаблони є чудовим ресурсом, якщо ви тільки починаєте працювати з VEXcode V5 і хочете вивчити різні поведінки роботів. Приклади проектів і шаблонів також дозволяють спостерігати, як використовуються різні блоки у VEXcode V5.

Приклади проектів з використанням блоків

Знімок екрана, на якому показано різні приклади відкриття файлів у програмуванні Vex V5, ілюструючи різні блоки та їхні функції в контексті навчального посібника.

Щоб відкрити приклад проекту, виберіть меню «Файл» і виберіть «Відкрити приклади».

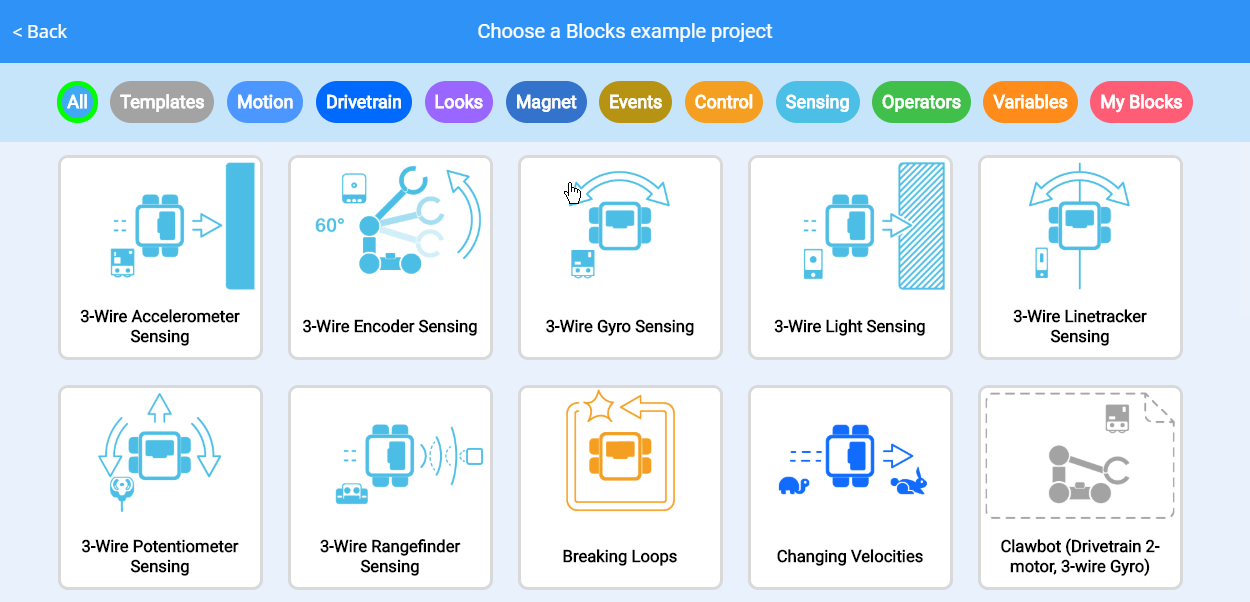

Діаграма, що ілюструє підручник категорії блоків V5, демонструючи різні типи блоків та їхні зв’язки у візуальному форматі, щоб допомогти зрозуміти концепції програмування.

Буде показано піктограми для багатьох різних прикладів проектів. Кожна піктограма представляє окремий проект і пофарбована відповідно до категорій блоків.

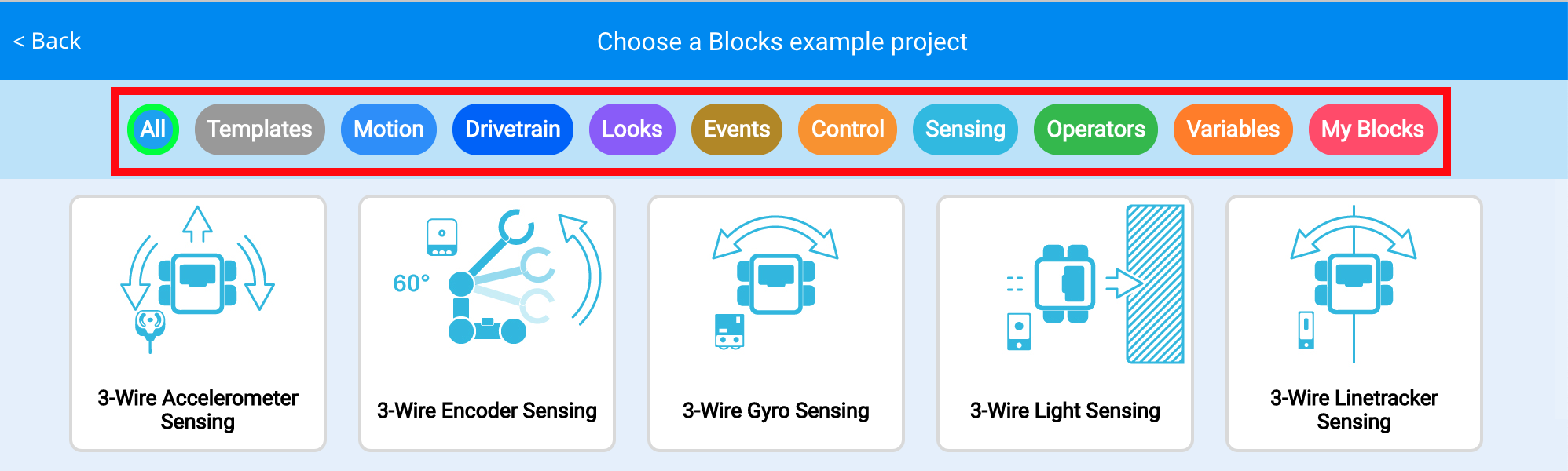

Знімок екрана інтерфейсу панелі фільтрів у посібниках Vex V5 Blocks Tutorials, що демонструє параметри вибору та керування блоками в середовищі програмування.

Панель фільтрів можна використовувати для швидкого пошуку певного типу прикладу.

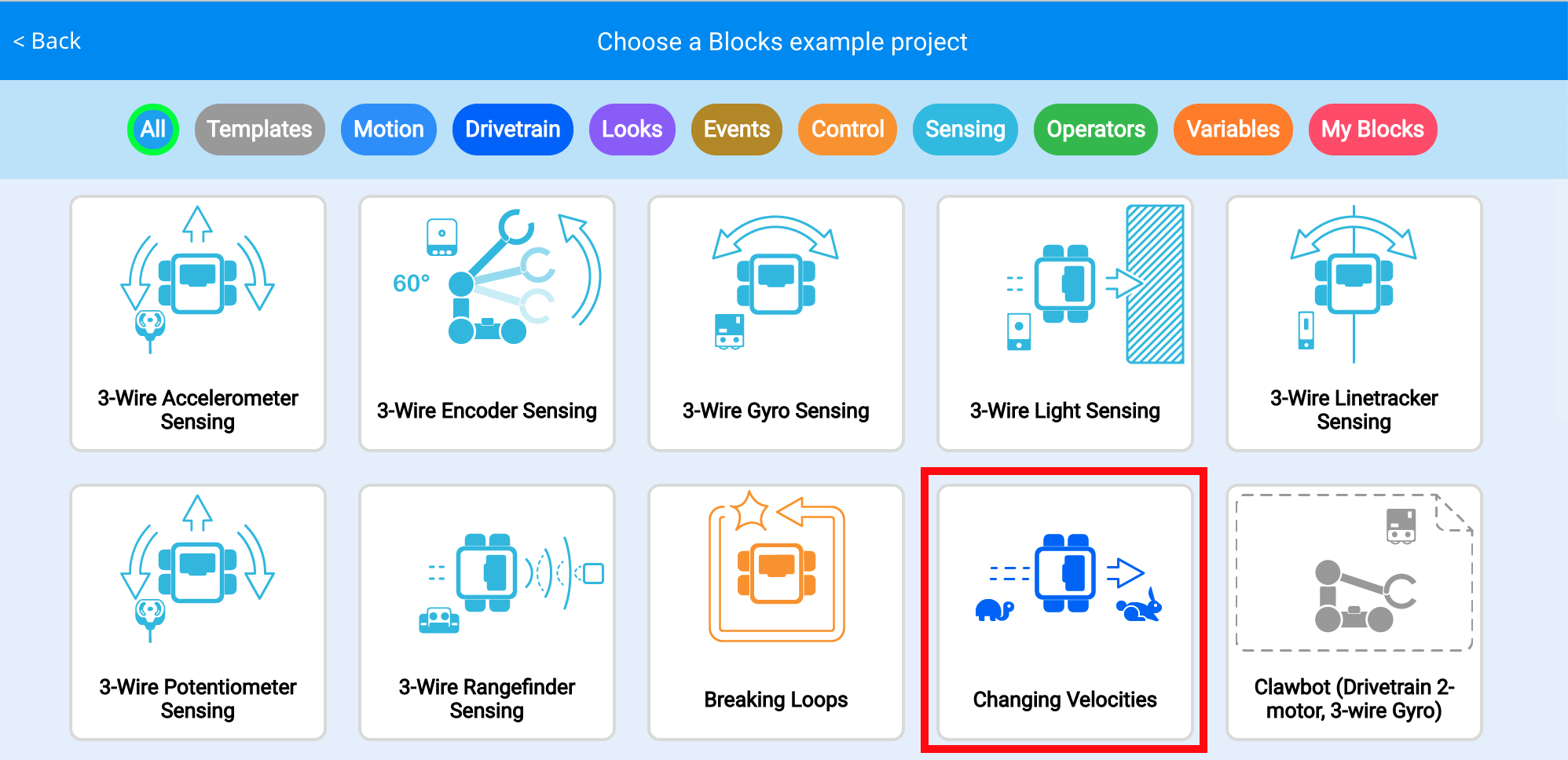

Ілюстрація зміни швидкостей у робототехніці VEX V5 із зображенням різних налаштувань і коригувань швидкості у візуальному форматі, що стосується розділу Навчальних посібників з блоків опису категорії V5.

Щоб відкрити будь-який приклад, виберіть його в меню.

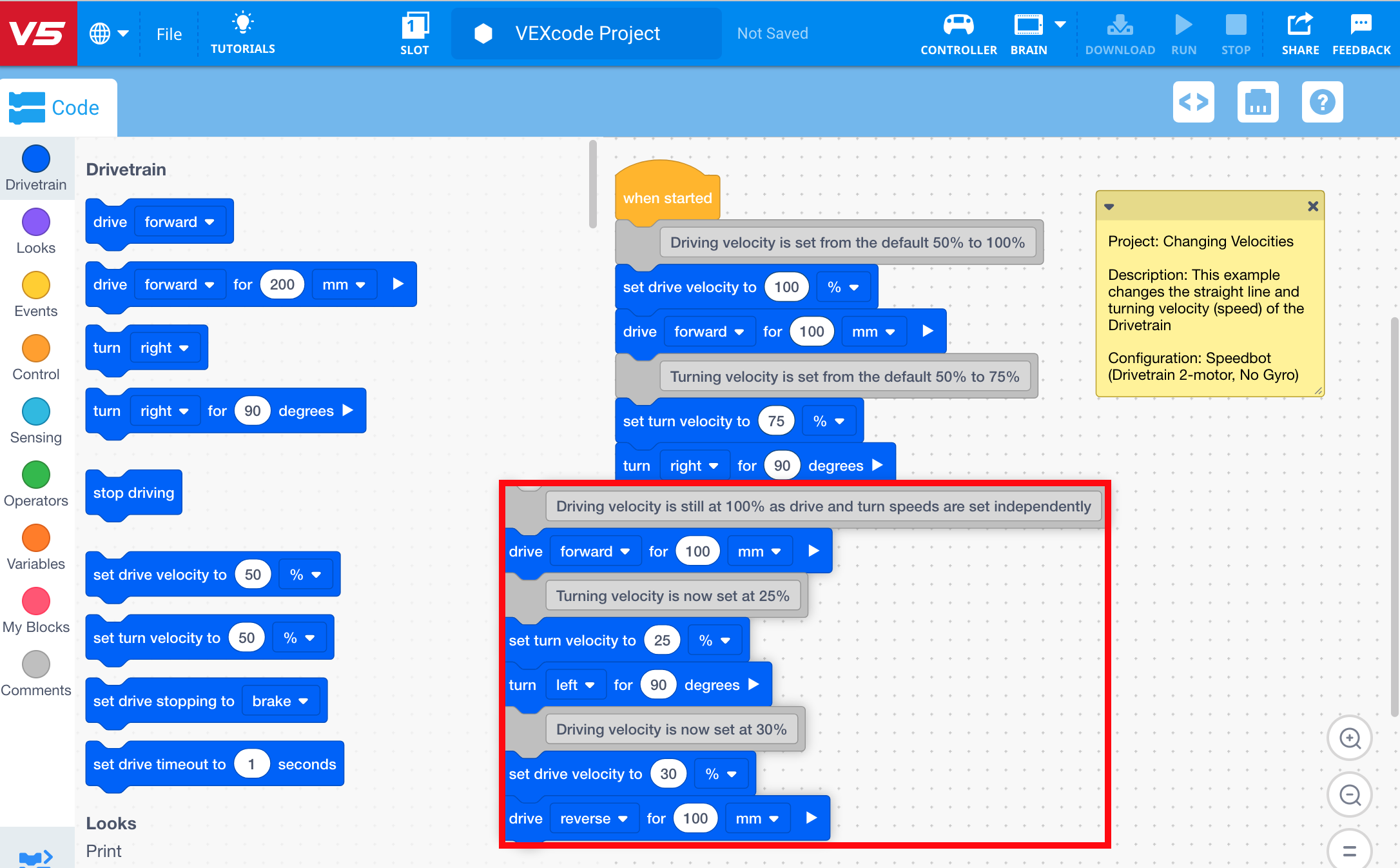

Знімок екрана, який демонструє процес видалення блоків у програмуванні V5, ілюструє інтерфейс користувача та параметри, доступні для керування блоками в розділі посібника.

Блоки для прикладу базового проекту будуть заповнені в робочій області. Ці блоки та їх параметри можна змінити або видалити. Додаткові блоки можуть бути додані для зміни прикладу проекту.

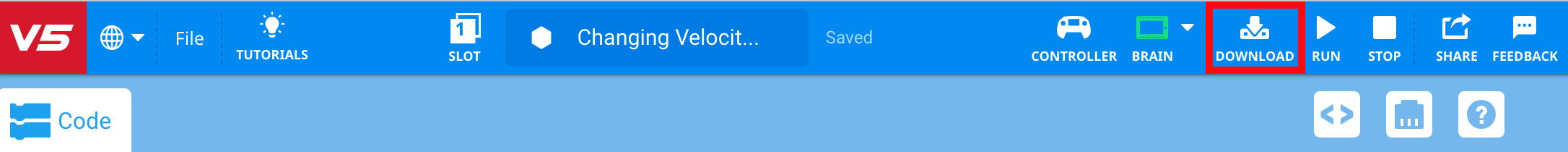

Піктограма завантаження для V5 Blocks Tutorials, що вказує на можливість завантаження пов’язаних ресурсів або матеріалів.

Збережіть і завантажте приклад, щоб випробувати його на своєму роботі.

Використання шаблонів

Знімок екрана різних шаблонних блоків V5, що використовуються в програмуванні робототехніки, демонструючи різні типи блоків та їхні функції для навчальних посібників.

Існує також особливий тип прикладу, який називається шаблоном.

Знімок екрана інтерфейсу конфігурації пристрою VEX V5, що демонструє різні параметри конфігурації та параметри для програмування блоків у розділі Blocks Tutorials.

Шаблони мають спеціальний значок і використовуються для створення пустого проекту з попередньо встановленою конфігурацією пристрою.

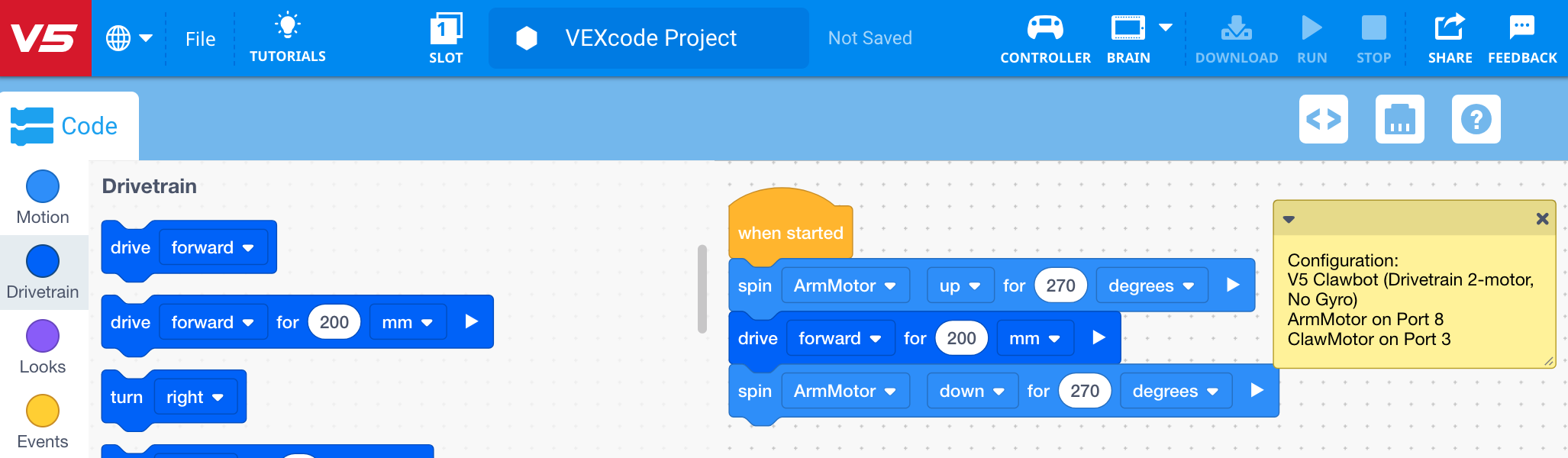

Знімок екрана інтерфейсу редагування шаблону Vex V5, який демонструє різні блоки та параметри, доступні для налаштування програм роботів у розділі Blocks Tutorials.

Якщо використовується стандартна збірка робота, як-от Clawbot, шаблон можна використовувати, щоб швидко почати новий проект.

Нотатки в блоках Приклади проектів і шаблонів

Графічні нотатки, які ілюструють ключові моменти та підказки для V5 Blocks Tutorials, надаючи візуальну допомогу користувачам, які вивчають опис категорії V5.

Кожен проект із прикладними блоками та шаблон містить примітку в робочій області.

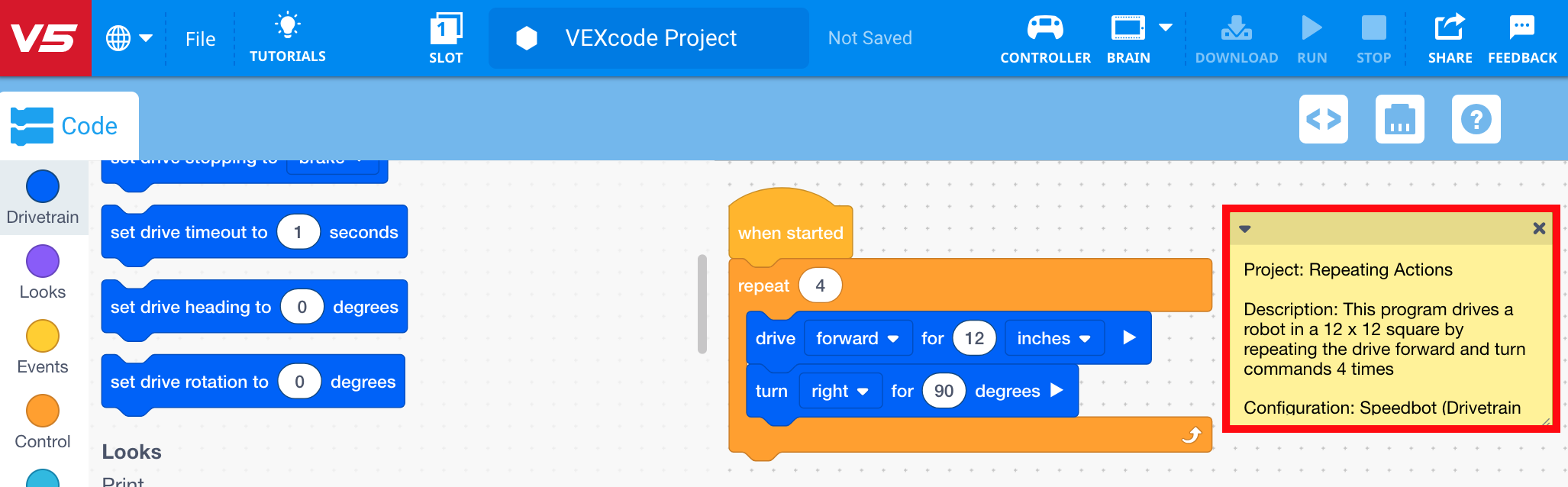

Діаграма, що ілюструє процес повторення дій у програмуванні V5, містить блоки та елементи блок-схеми для демонстрації концепції в контексті посібників із блоків.

У прикладі проекту Blocks примітка надає короткий підсумок того, що робить проект, а також перераховує конфігурацію пристрою.

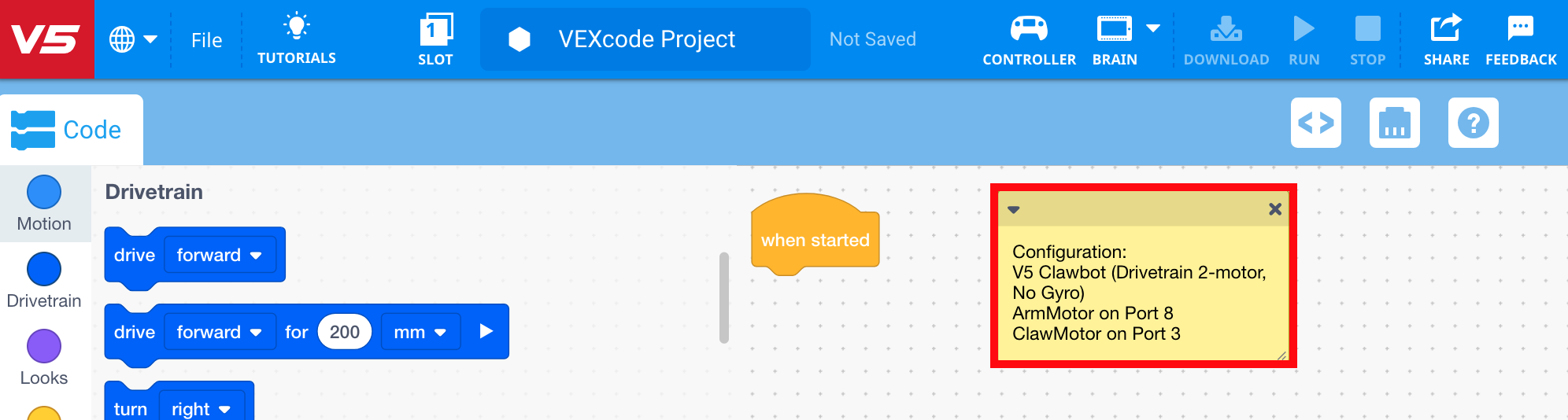

Схема шаблону Clawbot для робототехніки V5, що ілюструє макет і компоненти, що використовуються для створення Clawbot, призначена для навчальних цілей у посібниках із програмування блоків.

В описі шаблону зазначено, які пристрої перераховано в конфігурації.

Примітки можна використовувати для документування певної інформації в проекті. Щоб дізнатися більше про нотатки, перегляньте статтю Notes - Tutorials.
