Під час роботи з VEXcode V5 на пристрої (iPad/планшет Android/планшет Amazon Fire) важливо розуміти, як підключити свій пристрій до VEX V5 Robot Brain, щоб завантажувати та запускати проекти.

Як підключити мозок робота V5 до пристрою

Зображення радіобатареї VEX V5 Brain, на якому показано підключення батареї та специфікації робототехнічної системи V5, ілюструє, як підключити батарею до V5 Brain.

Переконайтеся, що V5 Robot Brain підключено до батареї V5 і радіо V5.

Ілюстрація кнопки живлення V5 Brain, на якій показано розташування та дизайн кнопки живлення на V5 Brain, яка використовується для підключення до системи V5.

Увімкніть V5 Robot Brain, натиснувши кнопку живлення.

Інтерфейс налаштувань для підключення до V5 Brain, що відображає параметри та конфігурації для вподобань користувача в зрозумілому вигляді.

Виберіть «Налаштування» на екрані V5 Robot Brain, щоб перевірити тип радіо. Щоб підключення було успішним, для параметра Radio Type (Тип радіо) має бути встановлено значення Bluetooth.

Діаграма радіозв’язку VEXnet із мозком VEX V5, що ілюструє порти та налаштування для належної інтеграції в роботизовані проекти.

Відкриється діалогове вікно Налаштування. Знайдіть тип радіо в нижньому лівому куті. Якщо для типу радіо встановлено VEXnet, перемкніть його на Bluetooth, натиснувши область типу радіо.

Кнопка з позначкою «OK» для підтвердження змін у процесі підключення VEX V5 Brain, що ілюструє останній крок у налаштуванні.

З’явиться підказка для підтвердження зміни типу радіо. Виберіть «ОК», щоб підтвердити зміни.

Тип радіозв’язку Bluetooth для робототехнічної системи VEX V5, що ілюструє дизайн пристрою та особливості підключення для інтеграції з V5 Brain.

Переконайтеся, що в полі «Тип радіо» відображається підключення через Bluetooth.

Діаграма, що показує налаштування радіоданих на VEX V5 Brain, ілюструє, як підключити мозок до радіомодуля для зв’язку.

Переконайтеся, що для радіоданих встановлено значення «Увімк.».

Знімок екрана інтерфейсу налаштувань VEX V5, на якому показано варіанти підключення до Brain, включаючи налаштування мережі та функції керування пристроєм.

Перевірте значок підключення. Якщо для типу радіо встановлено значення Bluetooth і радіодані ввімкнено, на значку з’єднання відображатиметься «BD».

Діалогове вікно налаштувань для V5, у якому відображаються параметри підключення до Brain, включаючи налаштування конфігурації та індикатори стану підключення.

Примітка: Якщо тип радіозв’язку встановлено на VEXnet, піктограма з’єднання відображатиме «V».

Значок VEXcode V5, який представляє програмне забезпечення, що використовується для програмування систем VEX Robotics V5, представлене в розділі «Підключення до мозку» опису категорії V5.

Запустіть VEXcode V5 на своєму пристрої.

Зображення, на якому показано процес підключення до VEX V5 Brain, ілюструє необхідні компоненти та налаштування для встановлення зв’язку між роботом і мозковим блоком.

Під час запуску VEXcode V5 ви можете отримати підказку з проханням перевірити використання Bluetooth. Виберіть «ОК».

Примітка: якщо ви не отримуєте підказку дозволити Bluetooth, перевірте налаштування Bluetooth на своєму пристрої, щоб переконатися, що його ввімкнено.

Піктограма, що представляє підключення до VEX V5 Brain, що ілюструє процес підключення пристроїв для програмування та керування.

Виберіть піктограму «Мозок» на панелі інструментів.

Схема, яка ілюструє, як підключити VEX V5 Brain до різних компонентів, включаючи двигуни та датчики, з позначеними з’єднаннями для чіткого розуміння в контексті робототехніки V5.

З’явиться список доступних мозків роботів V5. Виберіть ім'я Brain, до якого ви хочете підключитися.

Діаграма, що ілюструє, як підключитися до VEX V5 Brain, містить позначені порти та з’єднання для датчиків і двигунів.

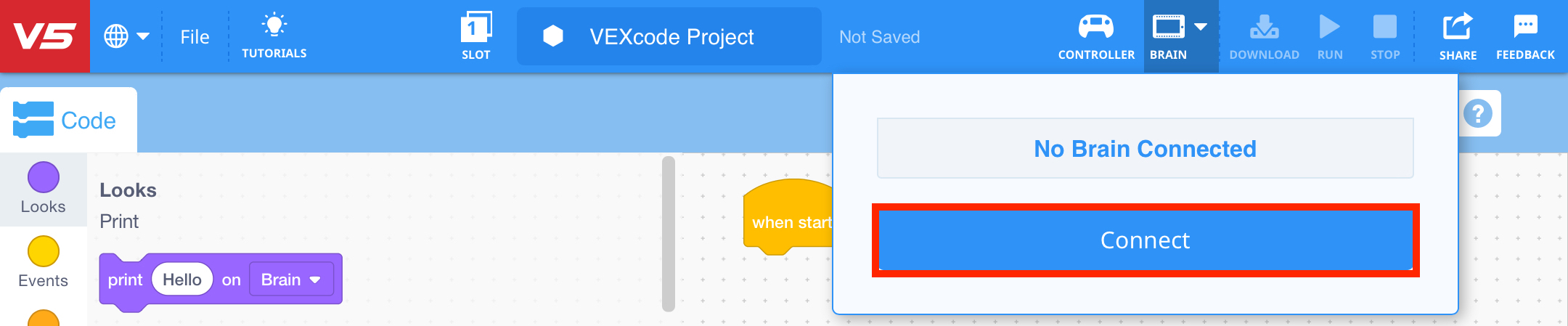

Вибравши мозок, виберіть «Підключитися».

Ілюстрація, яка показує, як підключитися до мозку VEX V5, із позначеними портами та з’єднаннями для різних компонентів у роботі.

Перегляньте код радіозв’язку, який відобразиться на екрані Brain.

Знімок екрана коду радіозв’язку з VEX V5, на якому показано параметри підключення та налаштування для підключення до Brain, ілюструючи процес встановлення радіозв’язку.

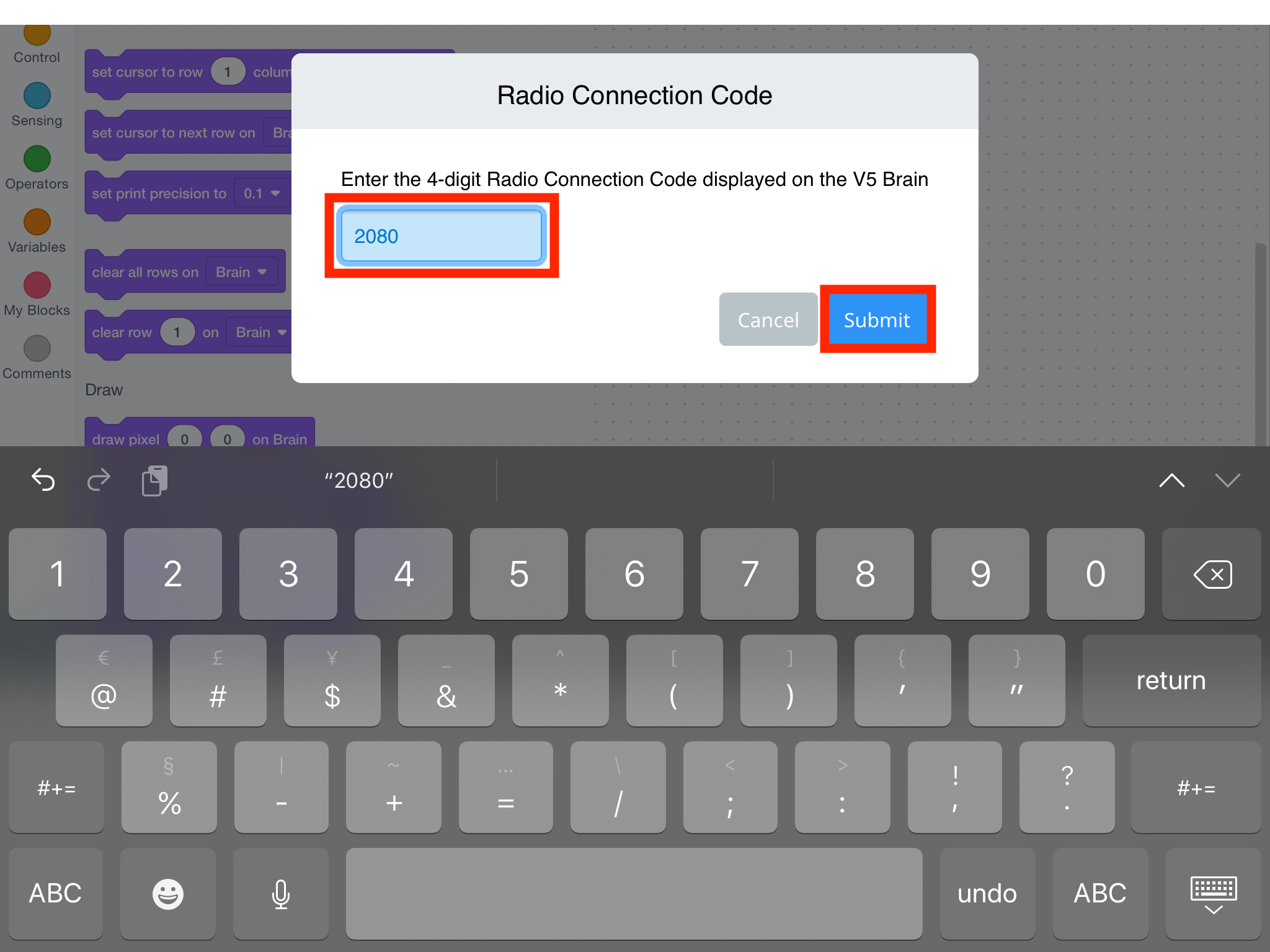

Введіть код радіозв’язку на екрані V5 Brain, а потім виберіть «Надіслати».

Зображення, на якому показано процес надсилання коду радіозв’язку для роботів V5, ілюструє етапи підключення до компонента мозку.

Піктограма Brain стане помаранчевою, а під час підключення Brain з’явиться повідомлення «Підключення до:».

Діаграма, що ілюструє процес підключення до V5 Brain, містить позначені компоненти та з’єднання для наочності процесу налаштування.

Після підключення Brain значок стане зеленим.

Ілюстрація мозку зеленого робота, який символізує зв’язок і функціональність, пов’язаний з описом категорії V5 і розділом про підключення до мозку.

У вікні з’явиться повідомлення «Підключено до:» і буде вказано ім’я V5 Brain, під’єднаного до пристрою.

Діаграма, яка показує, як підключити компоненти VEX V5 до мозку, ілюструє порти та з’єднання для правильного налаштування.

Примітка: значок підключення відображатиме «D» у верхньому правому куті екрана Brain, коли V5 Robot Brain підключено до пристрою.

Діаграма, що ілюструє процес підключення до Brain у системі V5, висвітлюючи ключові компоненти та їхні зв’язки для ефективного налаштування та інтеграції.

Щоб відключитися від Brain, виберіть «Відключити».

Примітка: якщо ви виконали всі кроки, але з’єднання все ще не працює, перевірте налаштування Bluetooth на своєму пристрої, щоб переконатися, що його ввімкнено.

Примітка для команд змагань: система Field Control працює лише з радіо VEXnet. Якщо радіо було змінено на Bluetooth з метою програмування, його потрібно буде змінити перед змаганнями на полі.
