Збірка власних інтелектуальних кабелів V5 спеціальної довжини забезпечує велику гнучкість для розташування датчиків і/або двигунів, а також забезпечує ефективне управління кабелями.
Необхідні витратні матеріали

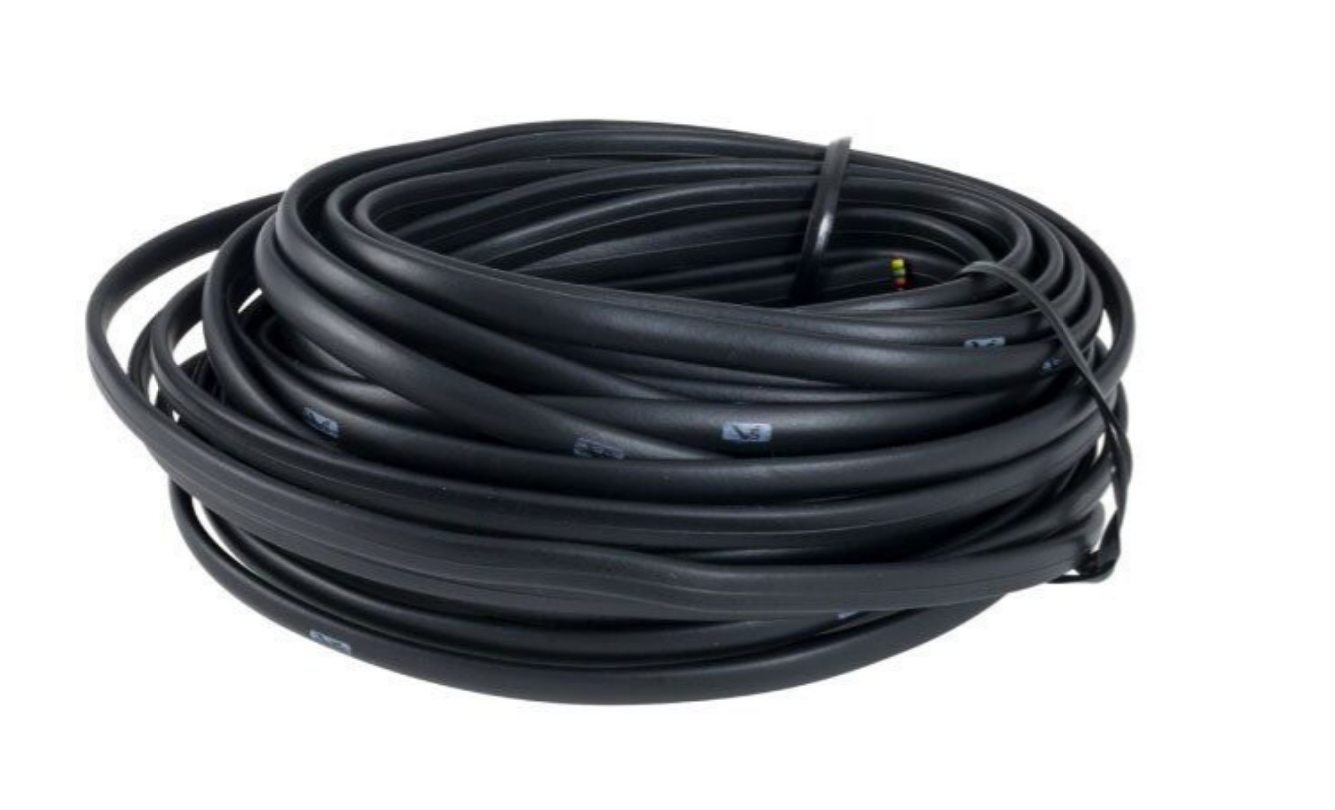

Необхідні матеріали для складання розумних кабелів V5 спеціальної довжини включають:
Маркер або інше письмове приладдя, яке використовується для позначення місця розрізу на кабелі.
Примітка: деякий рядок корисний, але не обов’язковий.
Вимірювання та розрізання V5 Smart Cable
Прокладіть V5 Smart Cable між Smart Port на V5 Brain і Smart Port на пристрої.

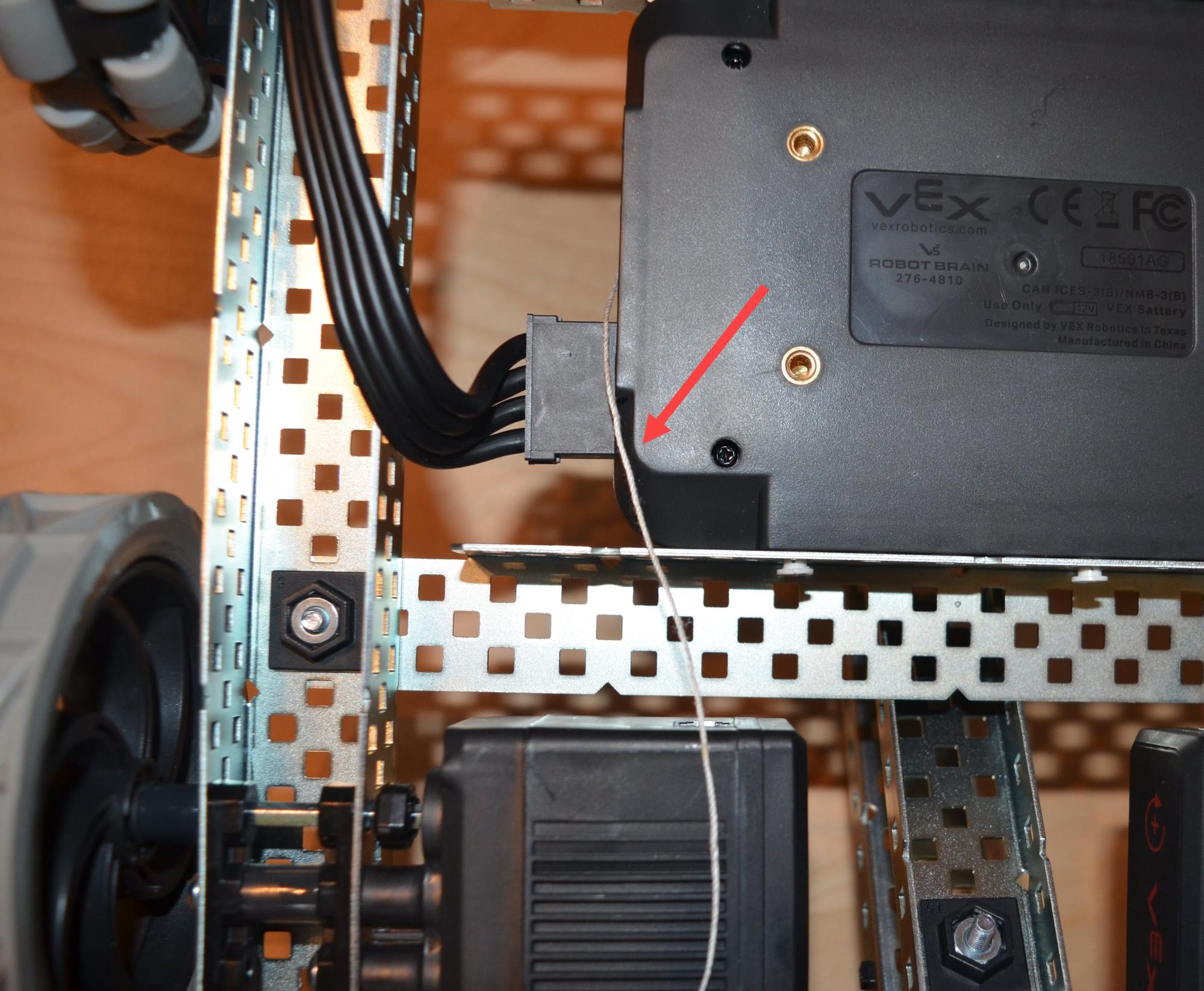

Кабель може бути жорстким і його важко прокласти. Якщо так, можна використати шматок мотузки для вимірювання відстані між двома розумними портами.
Вимірявши довжину кабелю, залиште на кожному кінці трохи додаткового місця для роз’ємів. Потім за допомогою маркера або іншого письмового приладдя позначте місце на кабелі, де його потрібно розрізати.

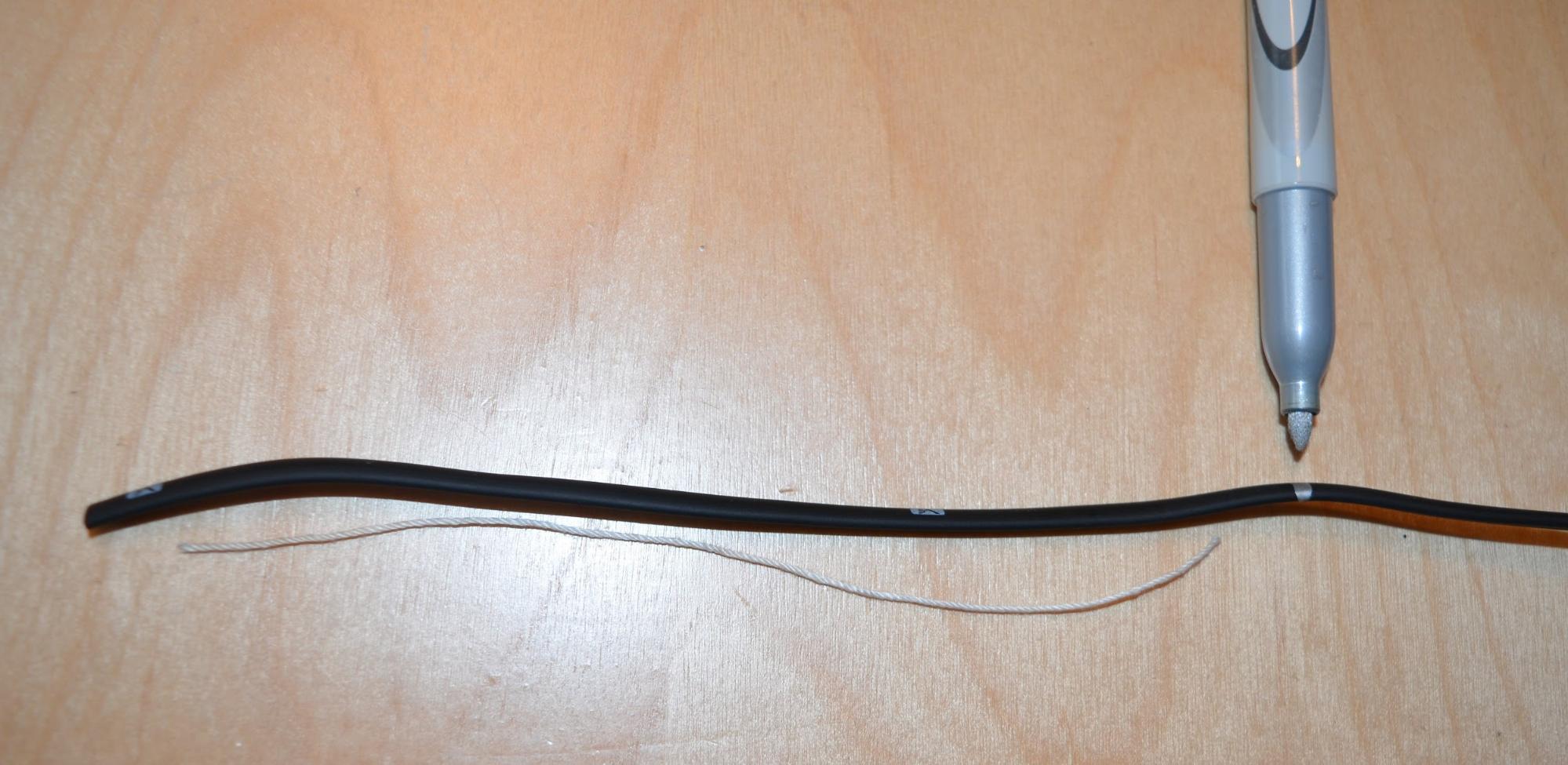

Інший варіант - відрізати мотузку необхідної довжини кабелю. Потім покладіть мотузку поруч із кабелем, щоб виміряти відстань, залишивши трохи додатково на кожному кінці для роз’ємів, перш ніж позначити місце розрізу.

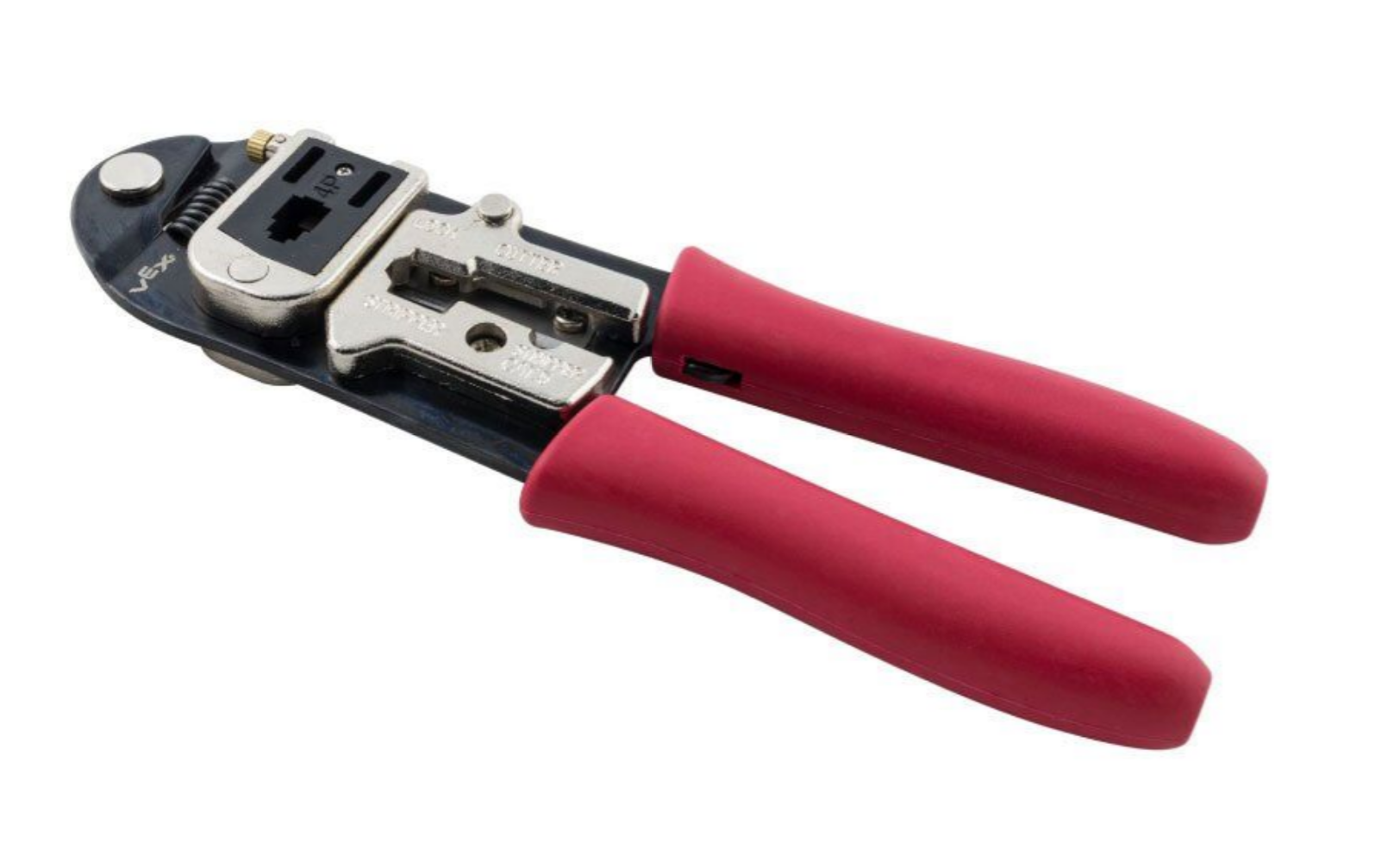

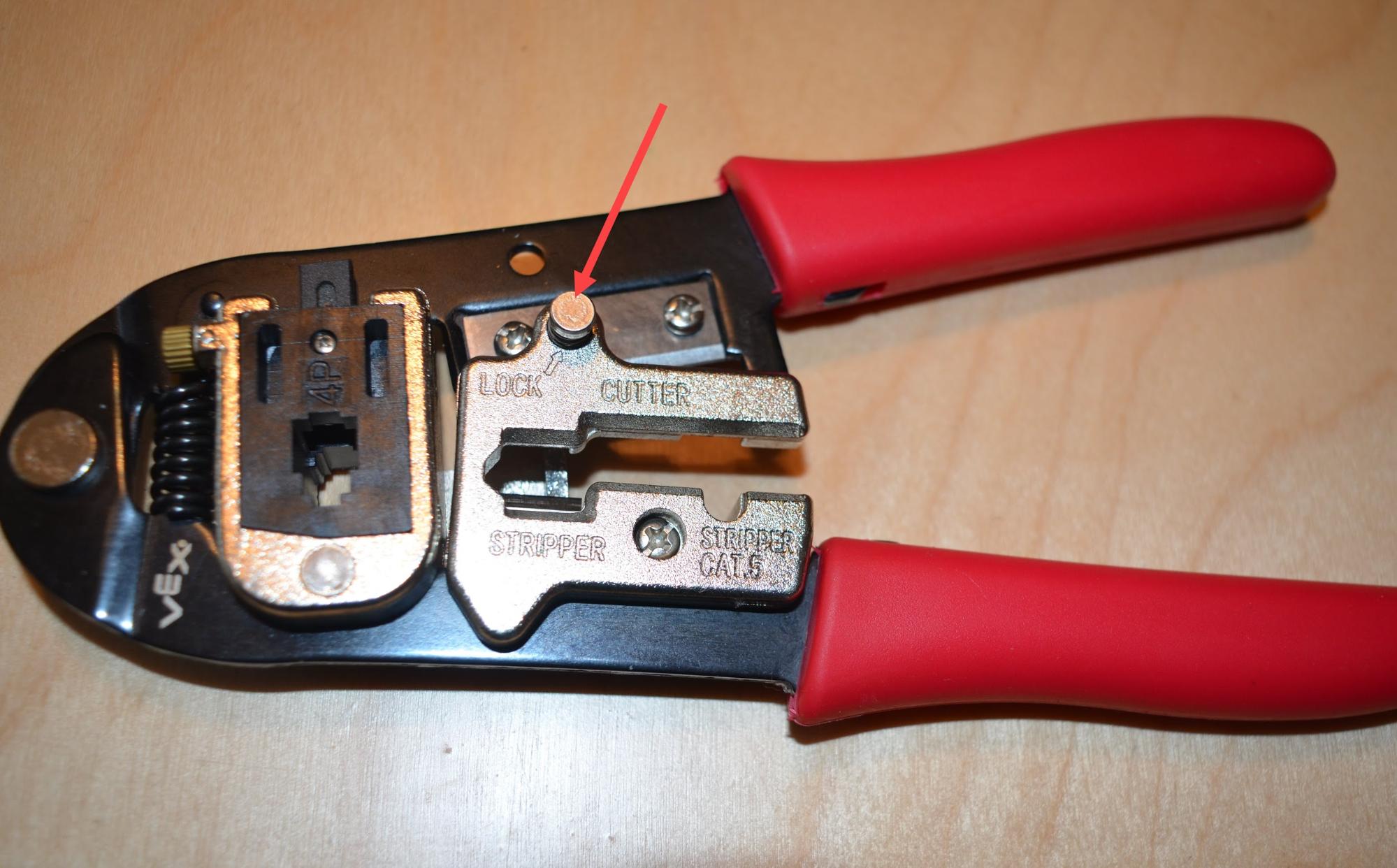

Якщо ваш обжимний інструмент заблокований, стисніть ручки разом або потягніть запірний штифт.

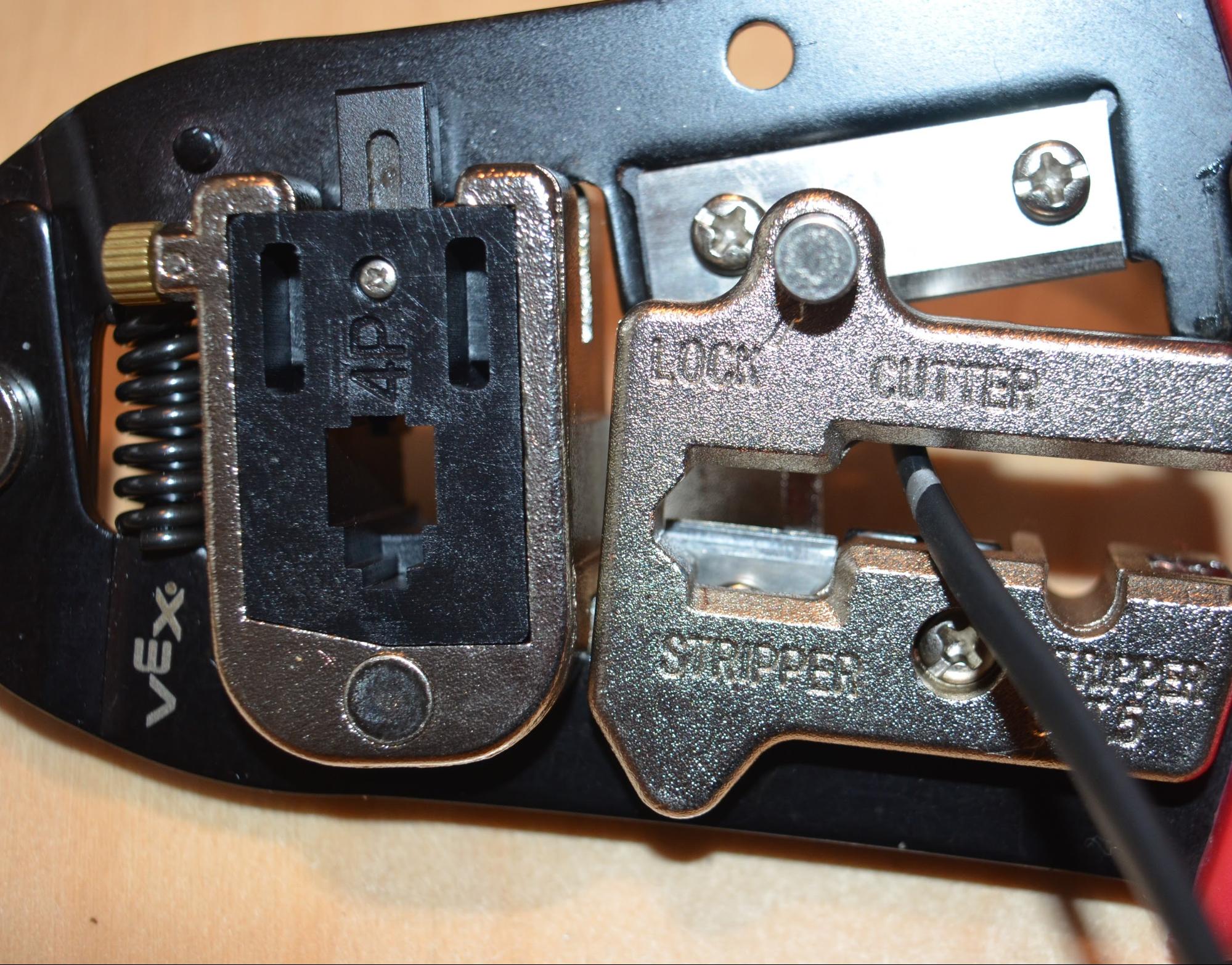

Вставте кабель потрібної довжини в ріжучу секцію інструменту та вирівняйте кабель так, щоб розріз був прямокутним. Стисніть ручки разом, поки кабель не буде перерізано наскрізь.
Зачистка кінців чорного корпусу від V5 Smart Cable

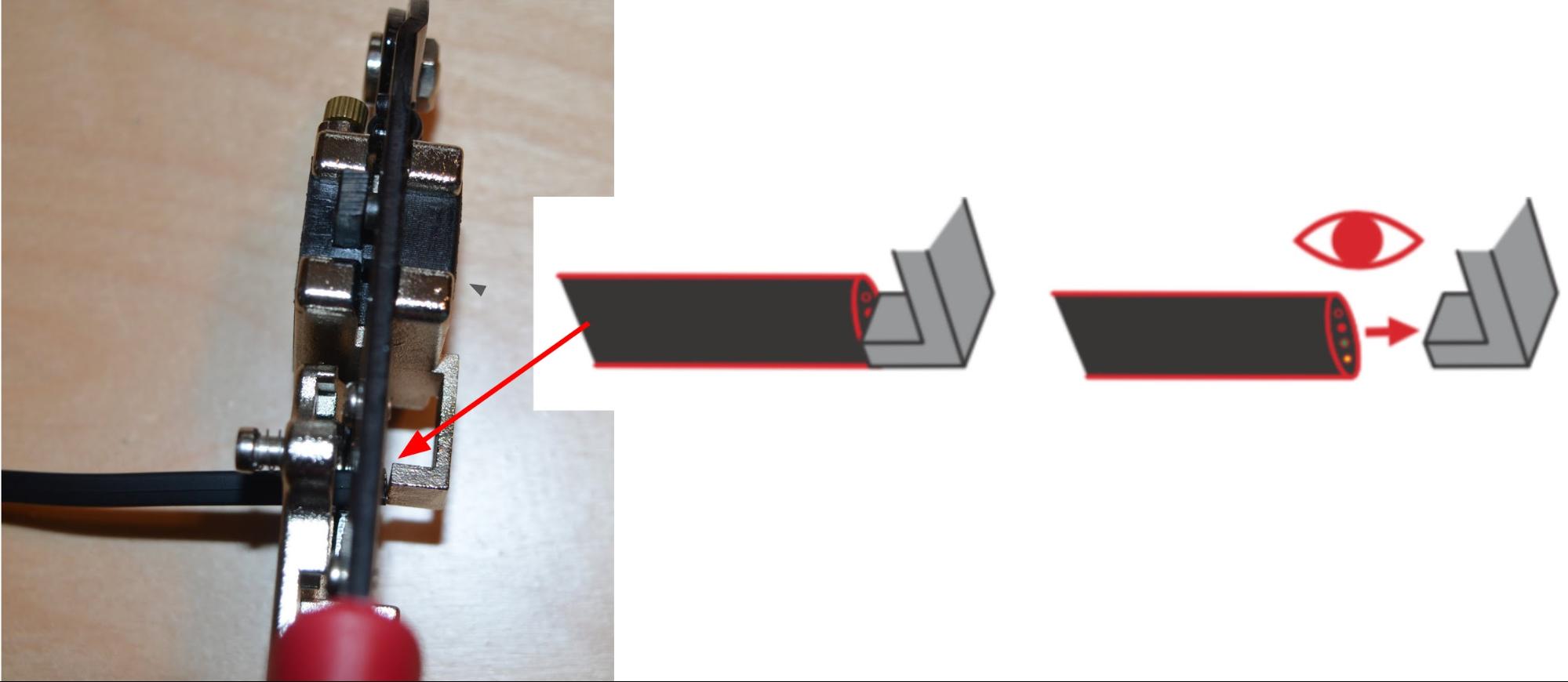

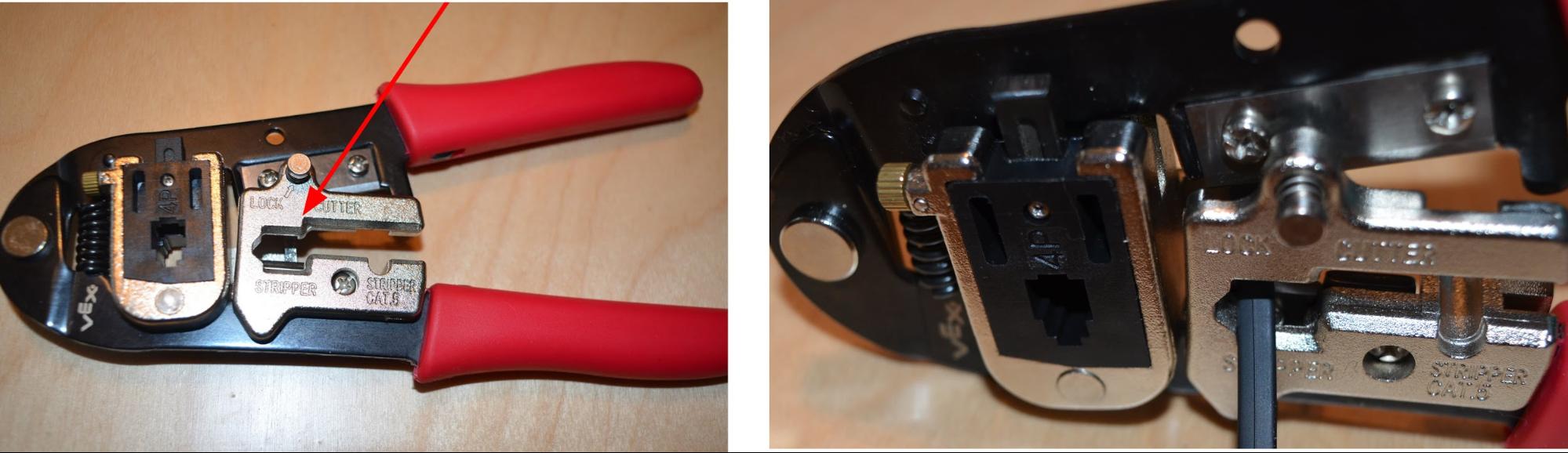

Вставте один кінець кабелю в стриппер інструмента. Переконайтеся, що ви вставляєте кабель правильною стороною інструмента для обжиму.

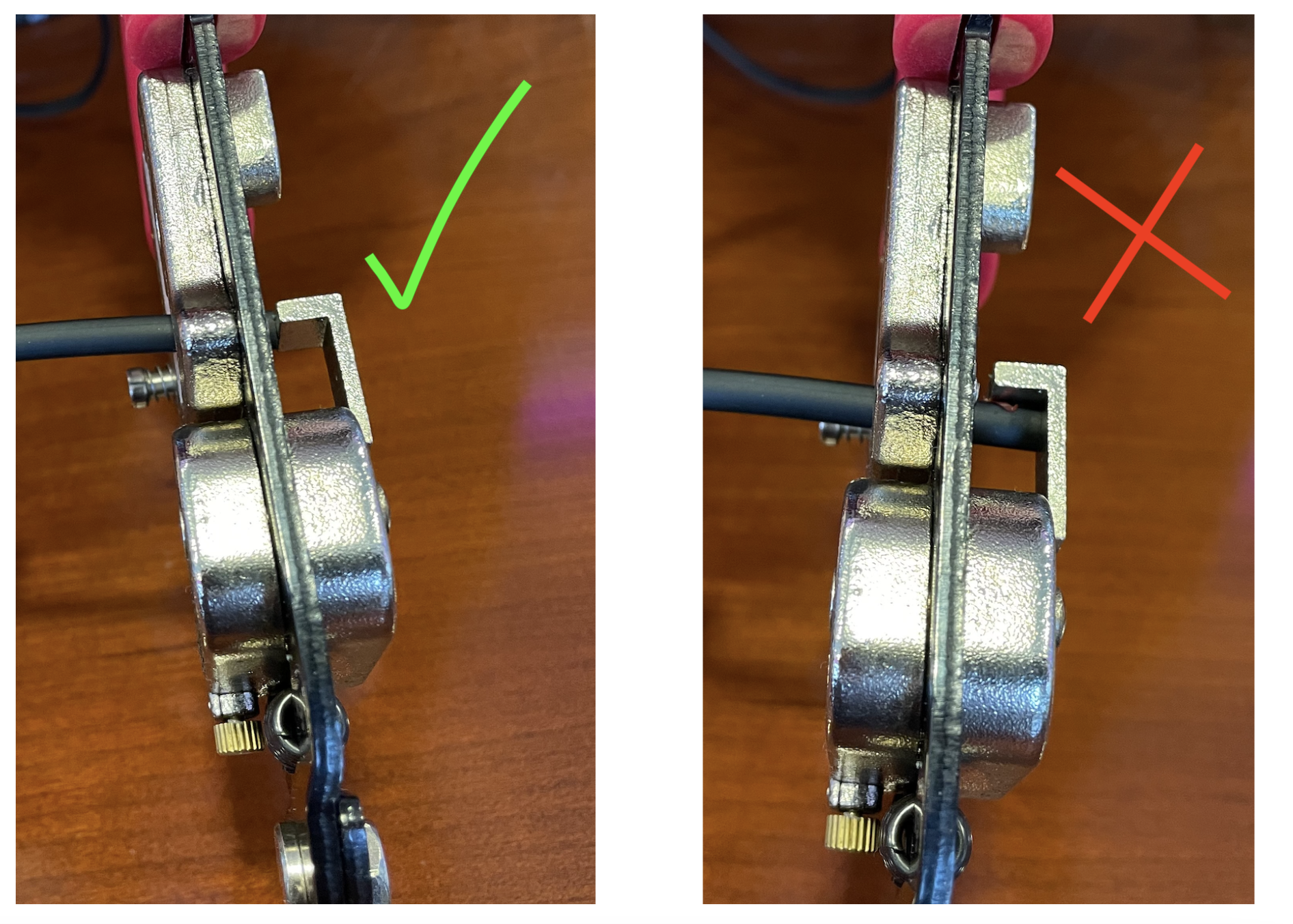

Вирівняйте кабель так, щоб він був на одному рівні з кінцем обмежувача глибини на задній частині інструменту.
Не штовхайте кабель назад повністю. Обов’язково зупиніться на пробці, інакше ви знімете занадто багато оболонки.
Після того, як трос вставлений і притиснутий до обмежувача, стисніть ручки інструменту разом.
Може бути корисно ворушити кабелем, поки ручки натиснуті. Це допоможе послабити чорний корпус.
Обережно попрацюйте зовнішнім чорним корпусом вперед-назад, доки він не роз’єднається та його можна буде зняти.
Будьте обережні, щоб не витягнути внутрішні дроти далі, коли знімаєте чорний корпус.
Повторіть попередні два кроки для іншого боку кабелю.

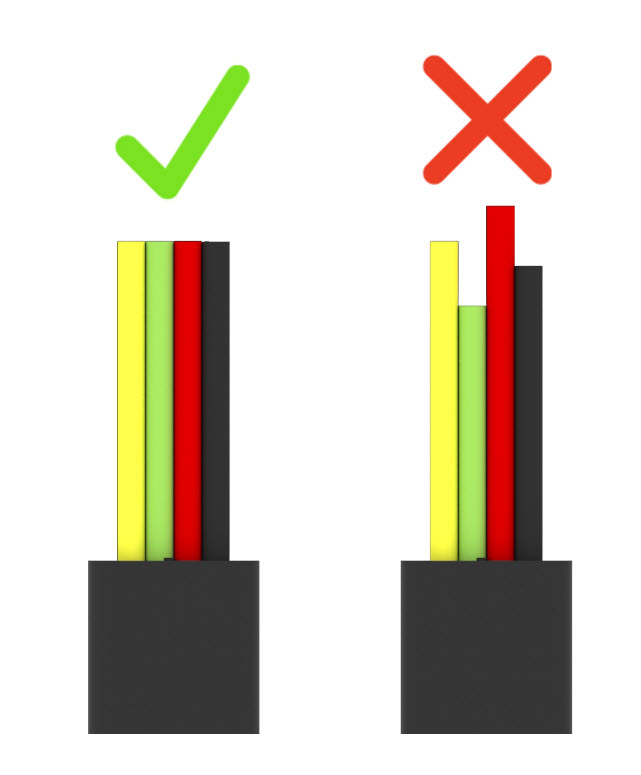

Обрізавши обидві сторони кабелю, переконайтеся, що всі кольорові дроти розташовані на одному рівні.
Правильне вирівнювання роз’ємів

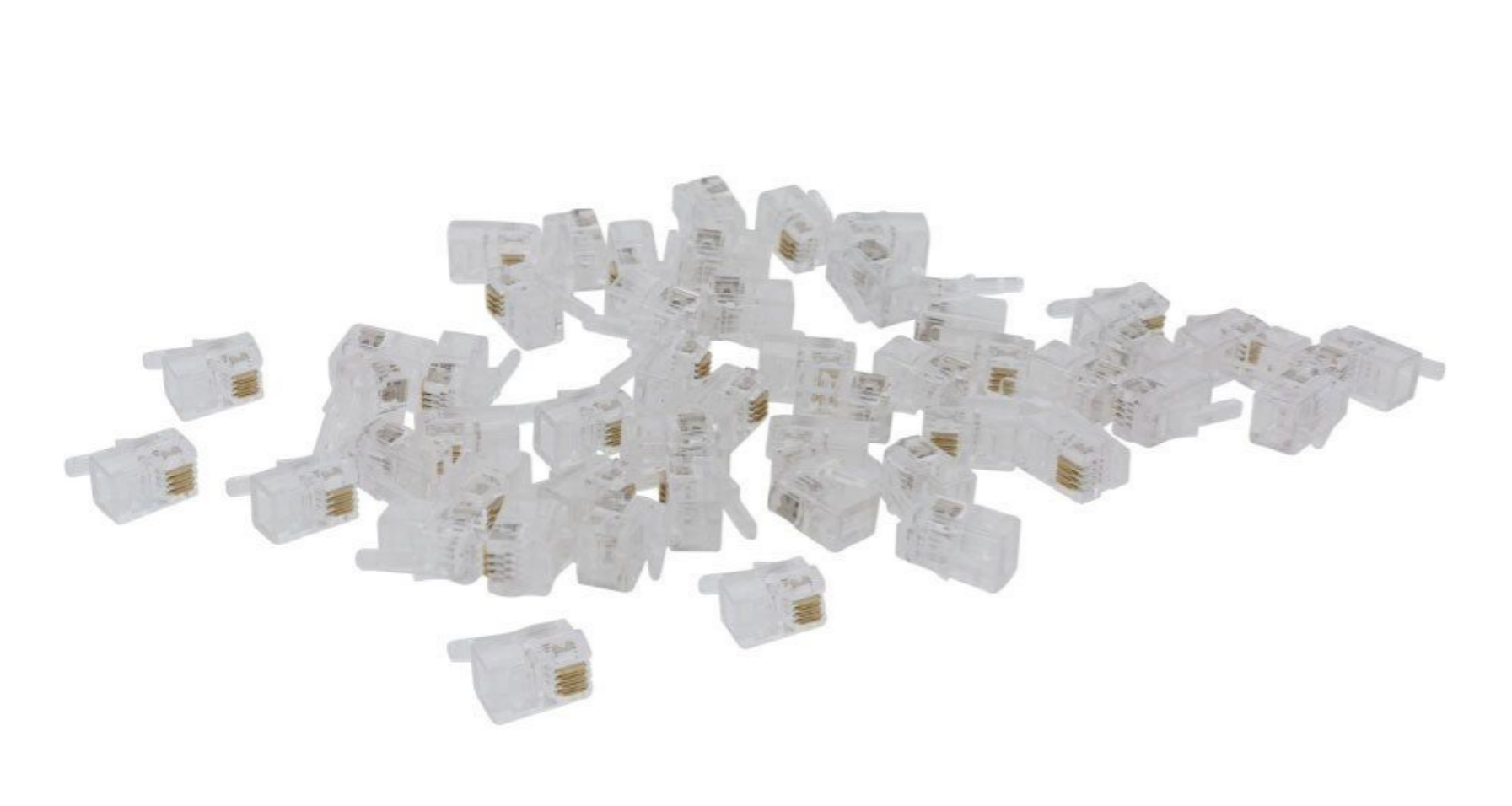

Повністю вставте один кінець кабелю в кабельний роз’єм. Переконайтеся, що всі чотири дроти (жовтий, зелений, червоний і чорний) простягаються до кінця роз’єму.
Переверніть кабель на 180 градусів і повністю вставте чотири дроти з іншого боку кабелю в інший кабельний роз’єм.

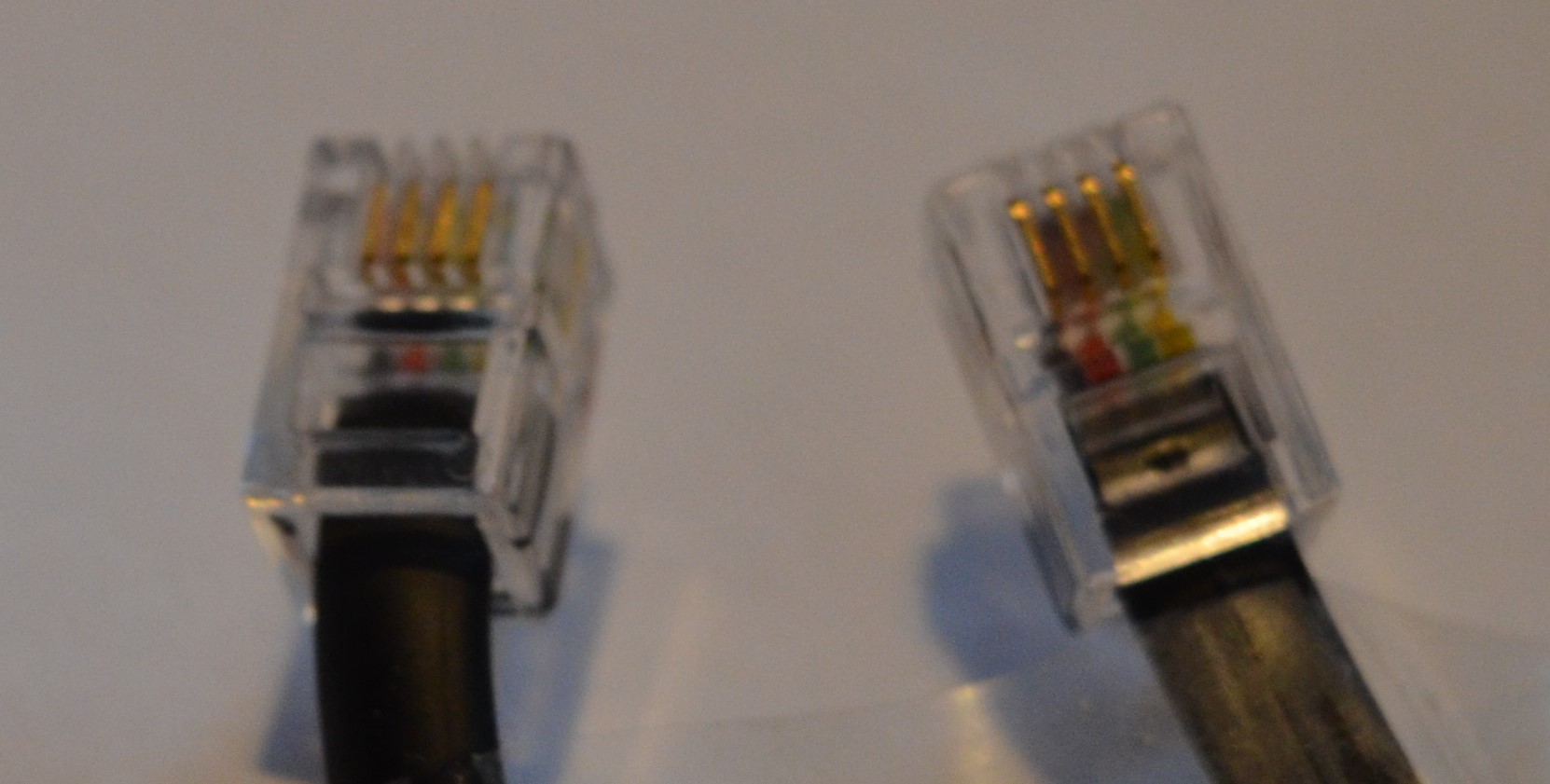

Переконайтеся, що фіксуючі виступи вирівняні таким чином, що вони знаходяться на протилежних сторонах кабелю.
Вирівнявши фіксатори на протилежних сторонах кабелю, це забезпечить однаковий порядок кольорів проводів зліва направо на обох кінцях.

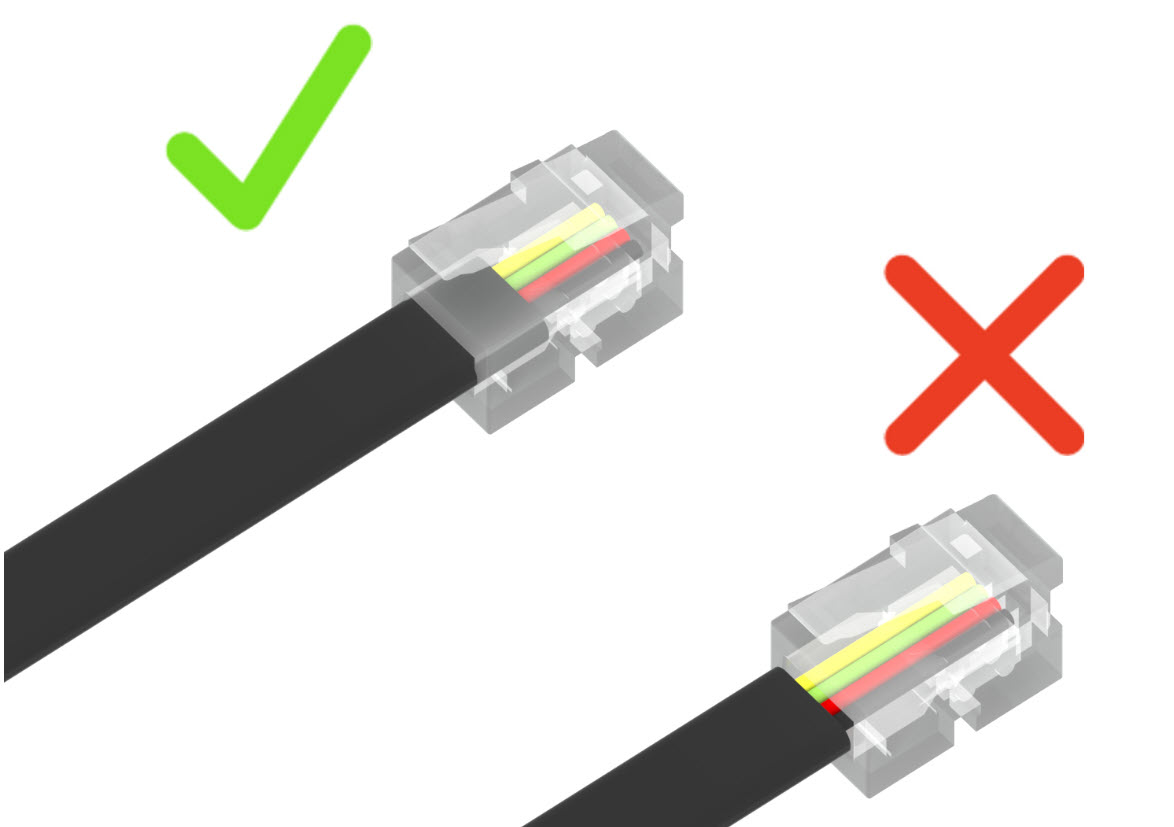

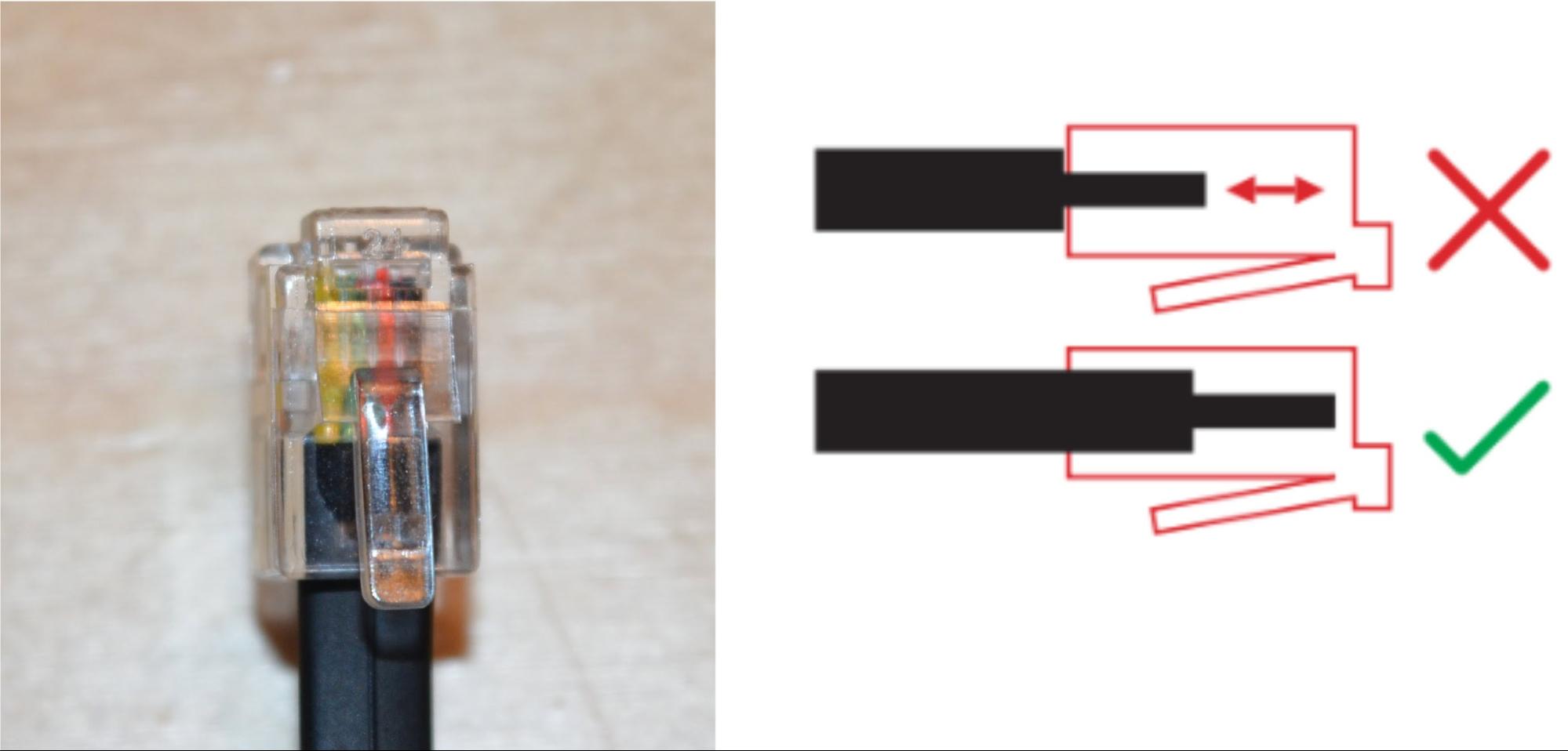

Переконайтеся, що чорний корпус вставлено в прозорий роз’єм. Кольорові дроти не повинні бути оголені.
Обтиск і перевірка з'єднання

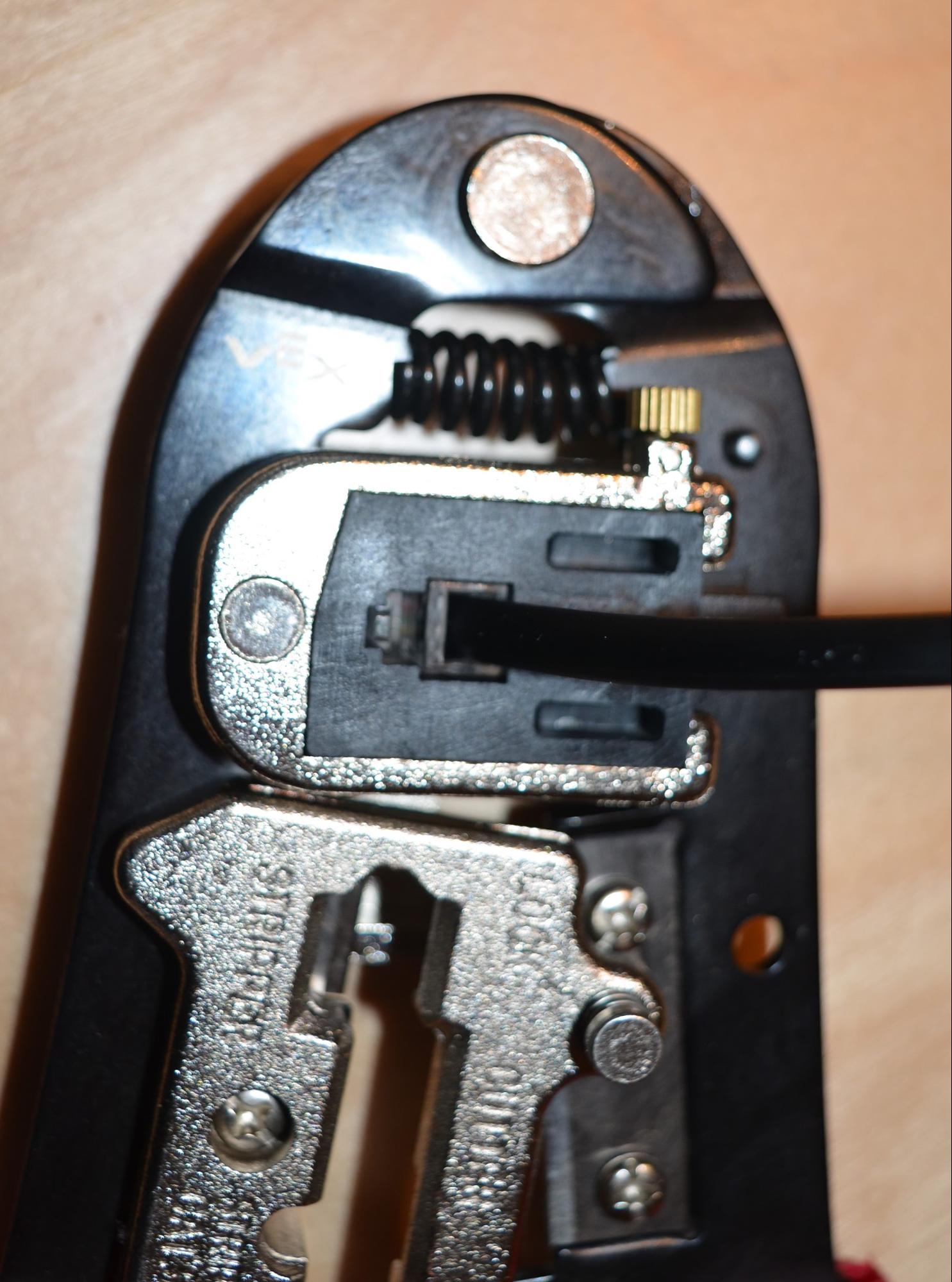

Вставте з’єднувач кабелю в обтискну секцію інструменту. Дуже міцно стисніть ручки, щоб вони перестали рухатися.
Ви повинні відчути, як металеві зубці роз’єму входять у дріт. Тепер повторіть з роз’ємом на іншому кінці кабелю.
Після обтиску роз’ємів важливо оглянути роз’єм, щоб переконатися, що зубці обжато врівень.
Це дуже важливо. Якщо зубці а не , ваш новий смарт-кабель пошкодить будь-який смарт-порт, до якого він підключений.
Завершивши обтиск і перевірку кабелю, перевірте правильність з’єднання.

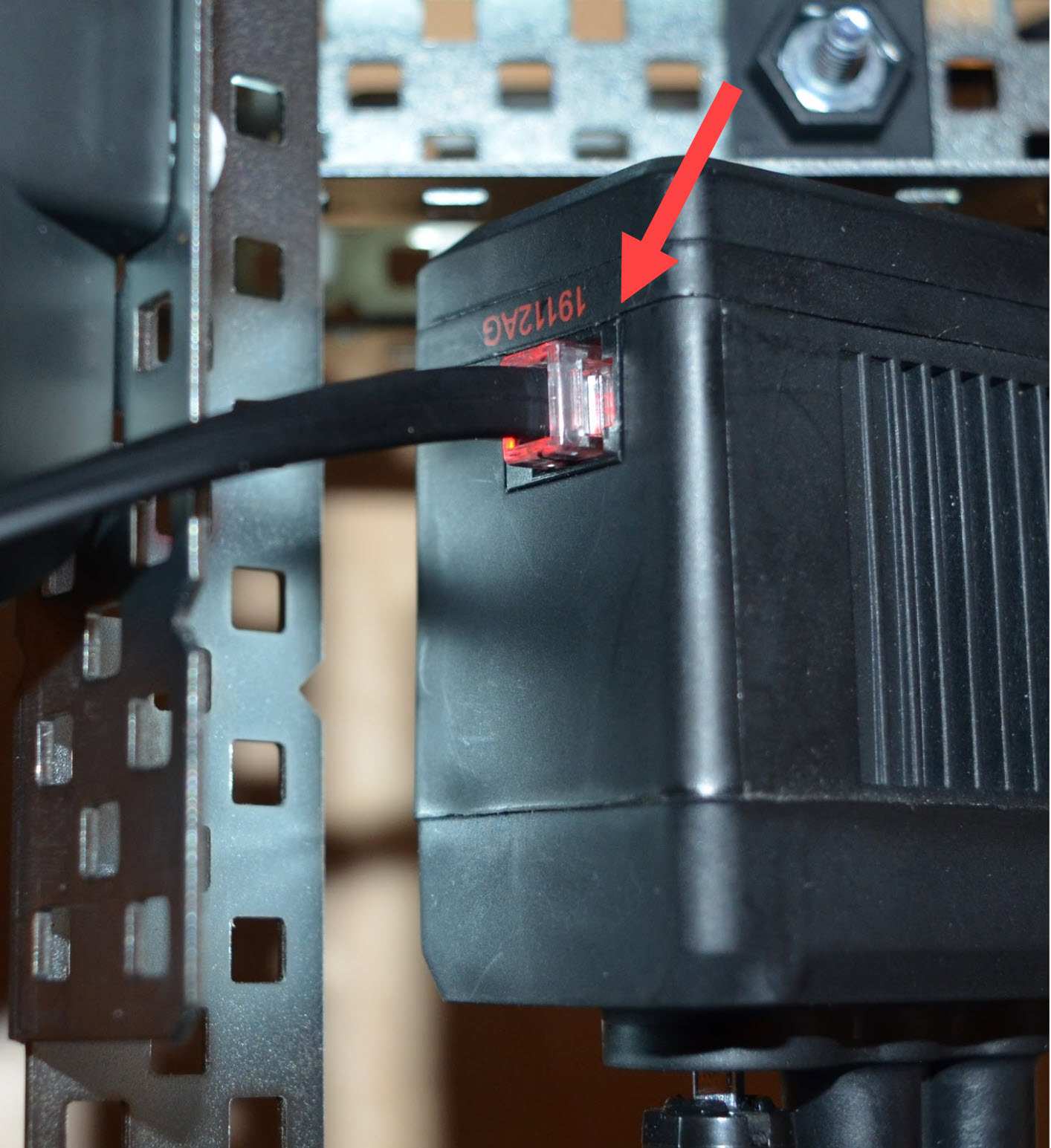

Підключіть один бік вашого нового інтелектуального кабелю V5 нестандартної довжини до розумного порту V5 Robot Brain, а інший — до розумного двигуна V5.
Увімкніть мозок робота V5. Якщо розумний порт V5 Smart Motor загориться червоним, зв’язок хороший.
Якщо ви переконаєтесь, що з’єднання нового кабелю правильне, його можна використовувати з будь-яким V5 Smart Motor або іншим пристроєм V5.
Для отримання додаткової інформації про правильне керування кабелями перегляньте цю статтю з бібліотеки VEX.
