Розуміння контактів, роз’ємів і відстаней VEX IQ

Пластикові з’єднувачі та опори VEX є кріпленням пластикової конструкції VEX. З’єднувачі та опори, що входять до комплектів (1-го покоління) і (2-го покоління), функціонують однаково, але можуть мати різні кольори. Комплект (2-го покоління) містить додаткові типи роз’ємів і опор.

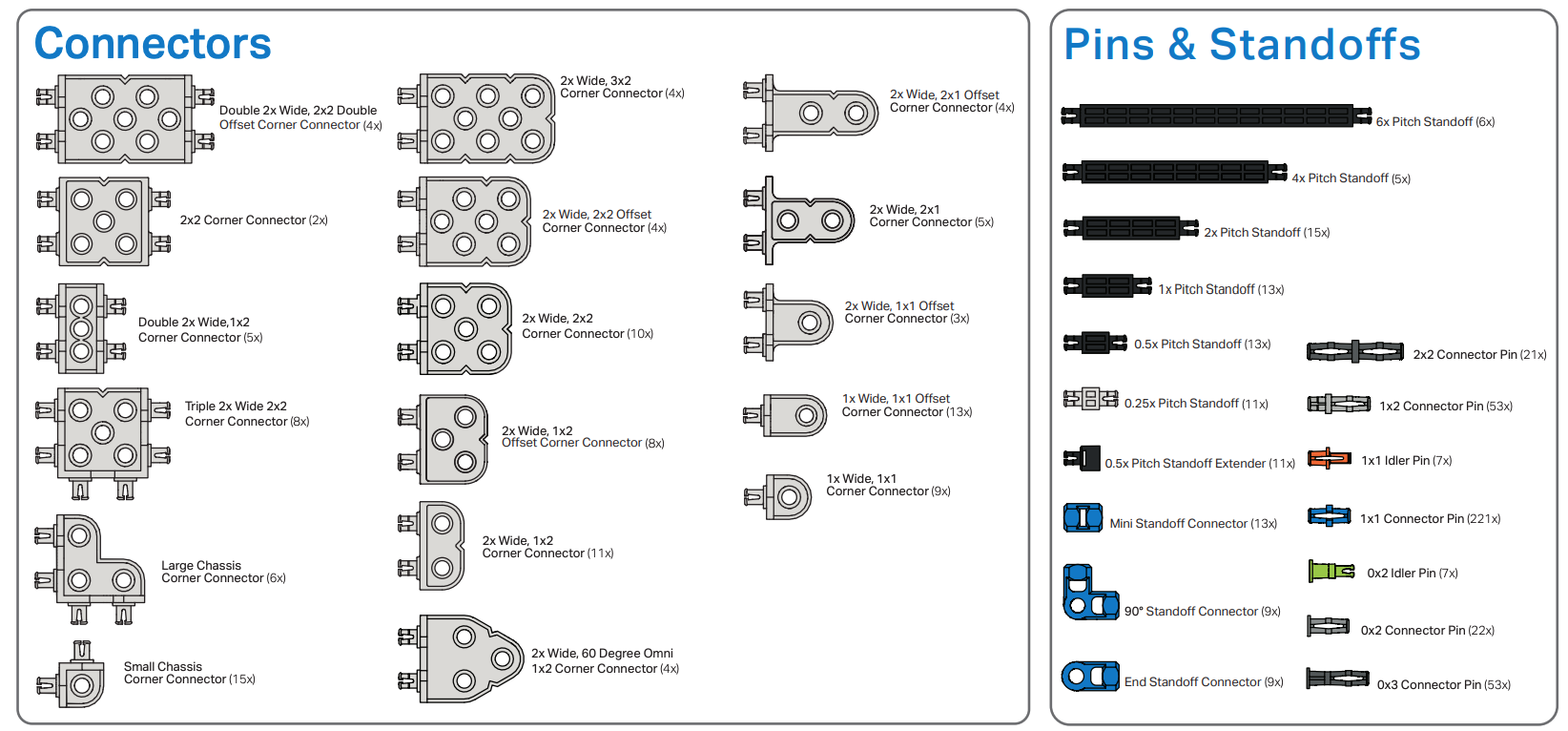

На цьому малюнку показано з’єднувачі та протистояння IQ (2-го покоління).

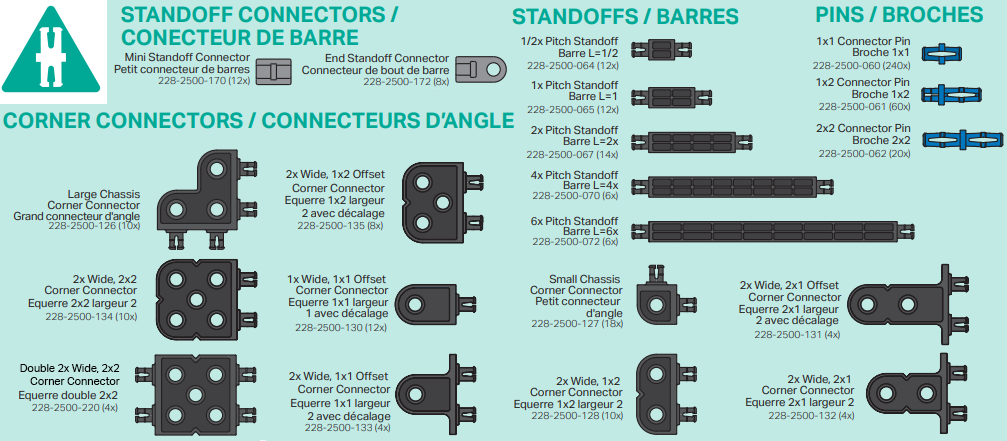

На цьому малюнку показано з’єднувачі та стійки IQ (1-го покоління).

Функції пластикових з’єднувачів/роз’ємів VEX варіюються від загального до дуже специфічного використання залежно від типу з’єднувача.

Шпильки

Штифти використовуються для підключення багатьох компонентів робота від електроніки до конструкції робота.  Деякі приклади типів шпильок наведено нижче:

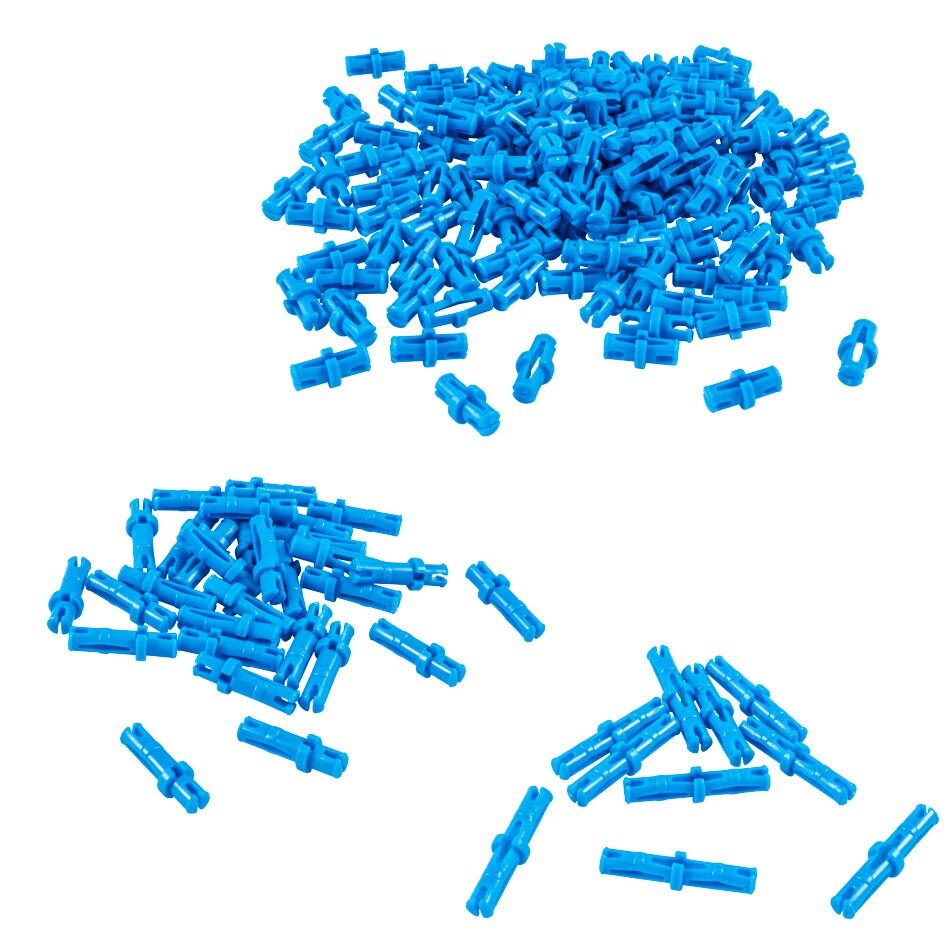

• Контакти роз’єму призначені для вставлення в отвори компонентів для кріплення. Існують з’єднувальні штифти 1x1, які призначені для з’єднання одного компонента з іншим, наприклад для з’єднання мозку робота з променем. (Приклад цього можна побачити в інструкціях зі створення VEX IQ Clawbot.) Існують штирі роз’єму 1x2, які з’єднують один компонент із двома додатковими компонентами, наприклад, під’єднують кутовий роз’єм до балки 2X, а потім приєднують додаткову балку 1X. Нарешті, є 2x2 з’єднувальні контакти, які можуть приєднати два шари компонентів до двох додаткових шарів компонентів. Перегляньте наступні 3D-моделі для прикладів використання роз'ємів 1x1, 1x2 та 2x2.

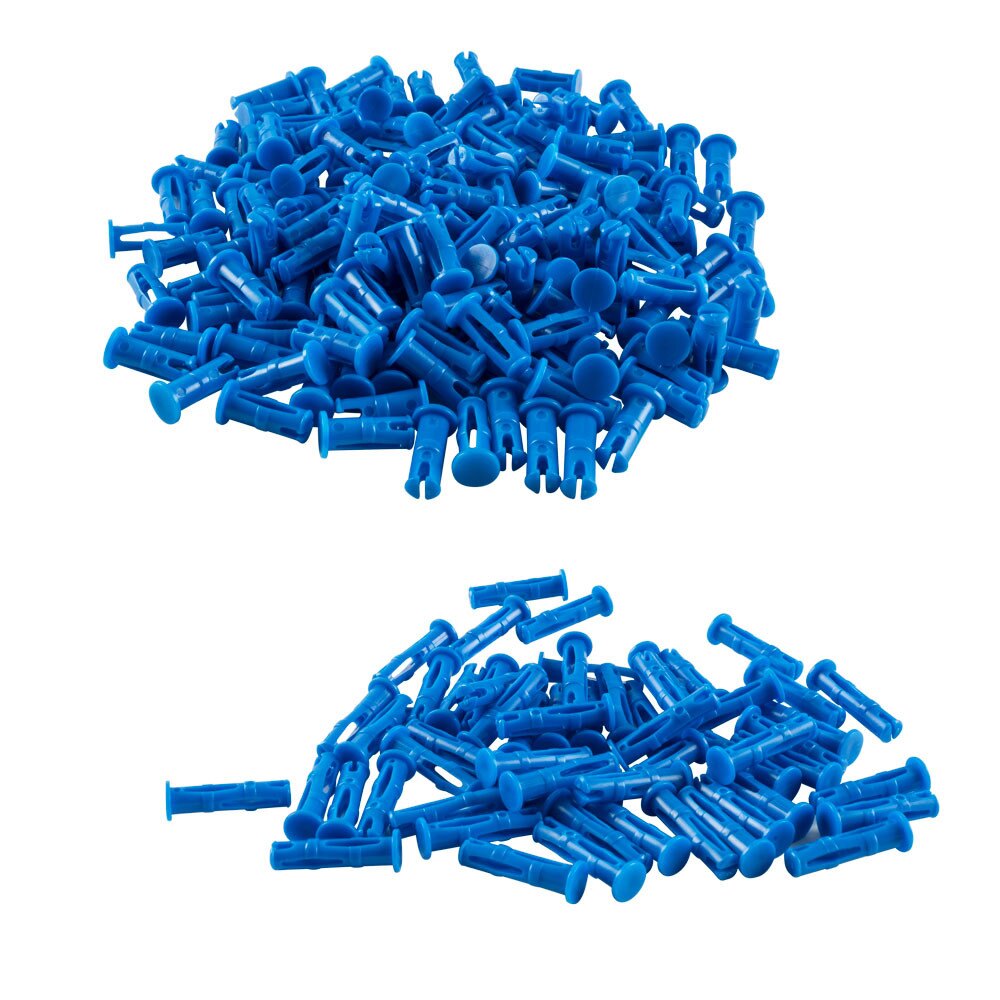

• З’єднувальні штифти із кришкою забезпечують з’єднання іншого типу в конструкціях, де може виникнути ризик висмикування стандартного штифта з’єднувача, оскільки кришку неможливо протягнути через отвір. З'єднувальні штифти з кришками також можна використовувати для посилення вузла після його складання, оскільки штирі можна вставити із зовнішньої поверхні. Ці шпильки призначені для просування через отвір в одному компоненті та в отвір наступного. Є контакти 0x2 для з’єднання двох компонентів і 0x3 для з’єднання трьох рівнів компонентів.

Протистояння

Стойки використовуються для відокремлення двох частин одна від одної, створюючи жорстке з’єднання. Прикладом цього може бути розділення двох балок 2X таким чином, щоб між ними можна було розмістити серію приводних шестерень. Протистояння також можна зібрати для обробки ігрових фігур, наприклад, зробити вилку на кінці руки.  Доступні довжини 0,5x, 1x, 2x, 4x і 6x. До роз’ємів також належать з’єднувачі для роз’ємів, наприклад кінцеві роз’єми для роз’ємів, які можуть створювати опорну точку в кінці роз’єму, а також міні- та стандартні роз’єми для роз’ємів, які дозволяють з’єднувати роз’єми один з одним. Перегляньте наступні 3D-моделі, щоб побачити приклади використання Standoff.

Кутові з'єднувачі

Кутові з’єднувачі бувають різних орієнтацій, що дозволяє використовувати майже нескінченну кількість варіантів для створення тривимірних конструкцій, що з’єднують балки, плити та інші компоненти. Перегляньте наступні 3D-моделі, щоб побачити деякі приклади використання доступних кутових з'єднувачів:
