Усунення несправностей батареї VEX IQ (1-го покоління) шляхом ручного заряджання – Бібліотека VEX

Заряджання батареї робота VEX IQ вручну є технікою усунення несправностей, яку слід спробувати, лише якщо батарея не працює і зарядка батареї не вдається. У цій ситуації ви побачите, що індикатор на зарядному пристрої IQ блимає червоним, коли батарею вставлено. Заряджання вручну в інший час може призвести до пошкодження батареї робота.

Крок 1: Зберіть необхідні компоненти.

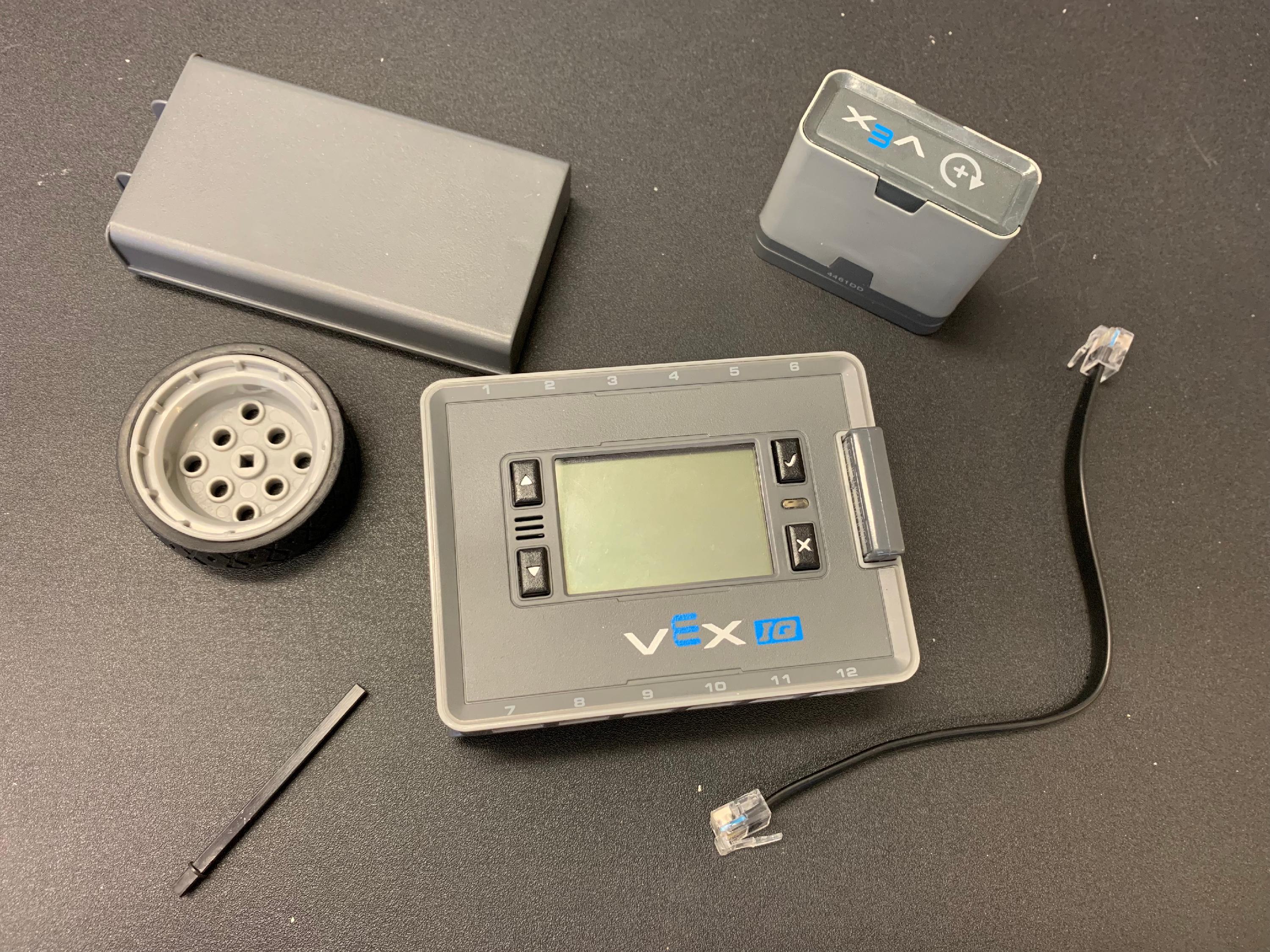

Розумний двигун, вал двигуна, мозок IQ, акумулятор IQ, розумний кабель і колесо, розміщені разом на столі.

Зберіть такі предмети:

1 VEX IQ Smart Motor
Будь-який металевий вал двигуна
Мозок робота VEX IQ
Батарея робота VEX IQ з несправністю батареї робота (блимає червоний індикатор зарядного пристрою)
1 смарт-кабель
1 колесо або шестерня

Крок 2: Вставте батарею робота в мозок.

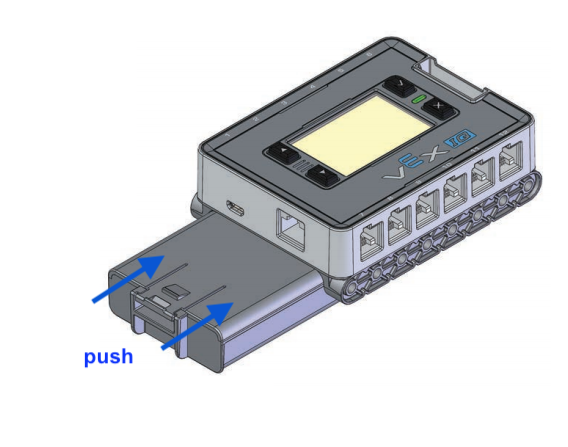

На схемі показано підключення батареї до IQ Brain. Стрілка вказує, що батарею слід вставити в зарядний порт у нижній частині мозку. Батарея орієнтована так, щоб її засув був спрямований убік від мозку.

ПРИМІТКА: Вставте акумулятор робота в мозок, доки не почуєте клацання засувки.

Крок 3: Приєднайте розумний двигун.

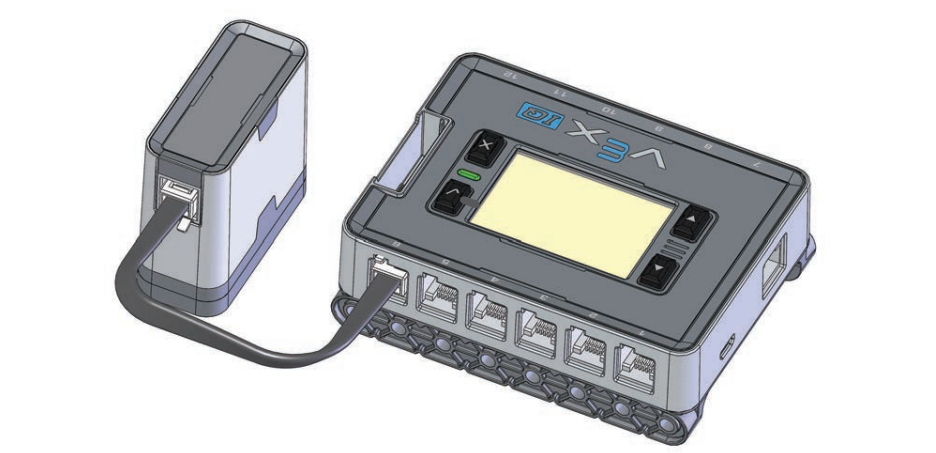

Діаграма IQ Brain з розумним двигуном, підключеним до одного з його розумних портів.

Підключіть Smart Motor до будь-якого Smart Port за допомогою Smart Cable.

Обережно потягніть за обидва кінці Smart Cable, щоб переконатися, що він надійно прикріплений.

ПРИМІТКА: Переконайтеся, що обидва кінці смарт-кабелю вставлено повністю. Коли вони з’єднані, має пролунати клацання.

ПРИМІТКА: Переконайтеся, що Smart Motor є єдиним пристроєм, підключеним до Brain.

Крок 4: Прикріпіть колесо.

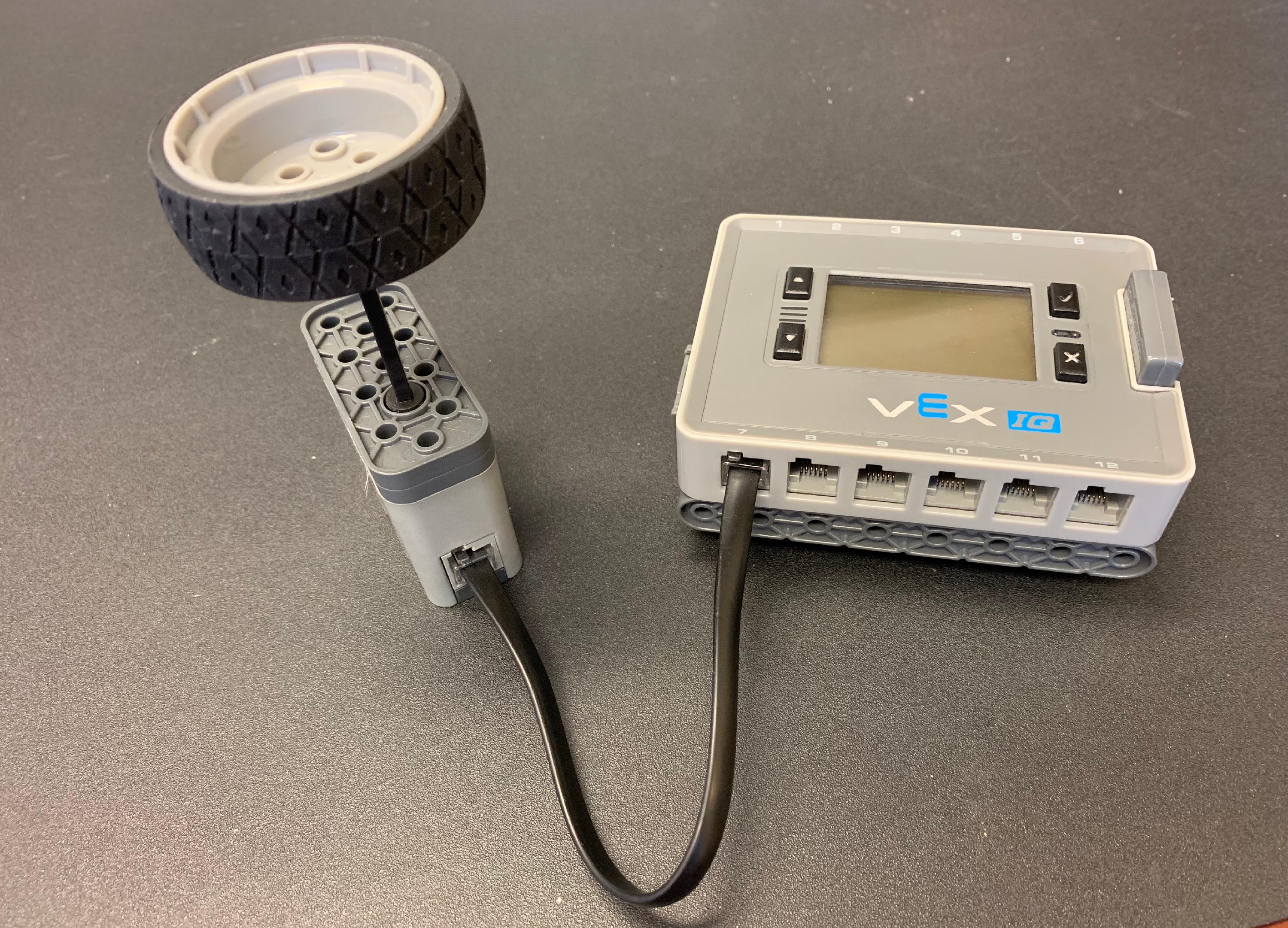

IQ Brain with a Battery розміщений на столі. Розумний двигун підключений до одного зі своїх розумних портів. Вал двигуна, прикріплений до частини колеса, з’єднаний із розумним двигуном, так що, коли колесо обертається, розумний двигун також обертається.

Вставте вал двигуна в Smart Motor.

Прикріпіть колесо до валу двигуна.

ПРИМІТКА: Переконайтеся, що вал двигуна вставлено належним чином, щоб колесо не ковзало вниз по валу.

Крок 5: Поверніть колесо.

IQ Brain with a Battery розміщений на столі. Розумний двигун підключений до одного зі своїх розумних портів. Вал двигуна, прикріплений до колеса, під’єднаний до розумного двигуна. Стрілки вказують на те, що деталь колеса потрібно обертати швидко.

Швидко обертайте шестерню/колесо вперед і назад протягом приблизно однієї хвилини.

Приблизно через одну хвилину вийміть батарею робота з мозку та швидко поставте батарею робота на зарядний пристрій.

ПРИМІТКА: Під час обертання шестерні/коліщатка блимає світлодіодний індикатор Brain та/або РК-екран Brain. Мозок може включитися.

ПРИМІТКА: Якщо ручне заряджання пройшло успішно, світлодіодний індикатор на зарядному пристрої батареї світитиметься червоним світлом після того, як акумулятор робота буде вставлено в підставку.

Якщо описана вище процедура не працює, зверніться до служби підтримки VEX за адресою support@vex.com.
