Зібрати всі необхідні деталі

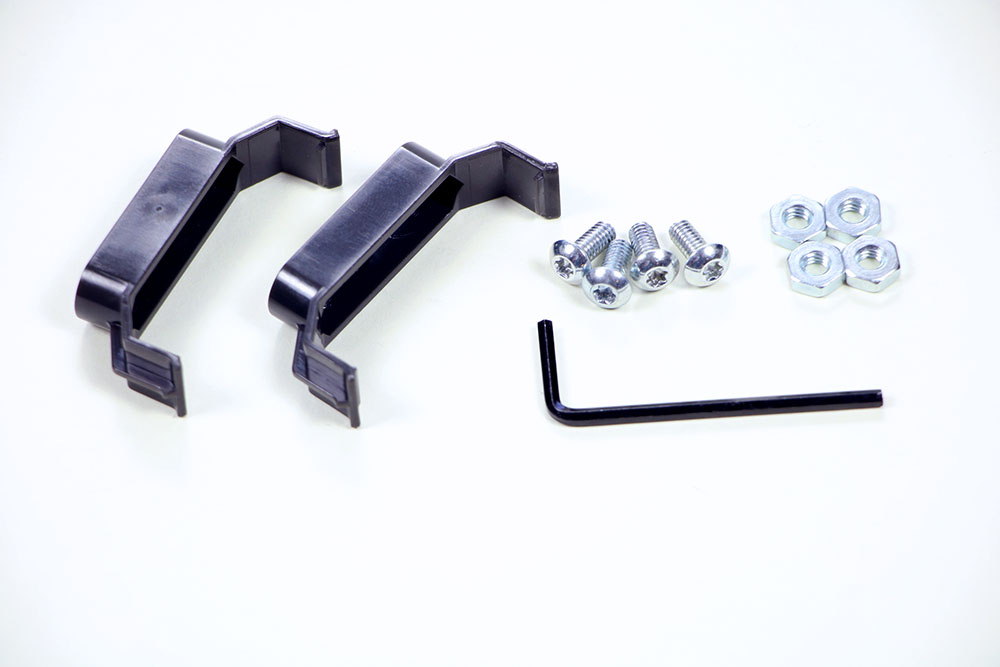

Елементи, необхідні для монтажу акумулятора V5, складаються разом. Показані деталі включають 2 затискачі для акумулятора V5, 4 гвинти #8/32, 4 гайки Keps #8/32 та 1 шестигранний ключ.

Ви будете потребувати:

(1) Батарея робота V5 (не показано)
(1) Кабель батареї робота V5 (не показано)
(2) Затискачі акумулятора V5
(4) Гвинти #8-32 x 1/2".
(4) №8-32 Keps Nuts
(1) шестигранний ключ 3-32 дюйма

Якщо ви хочете підключити батарею, вам також знадобиться V5 Robot Brain, встановлений на вашому роботі. >

Встановіть затискачі акумулятора V5

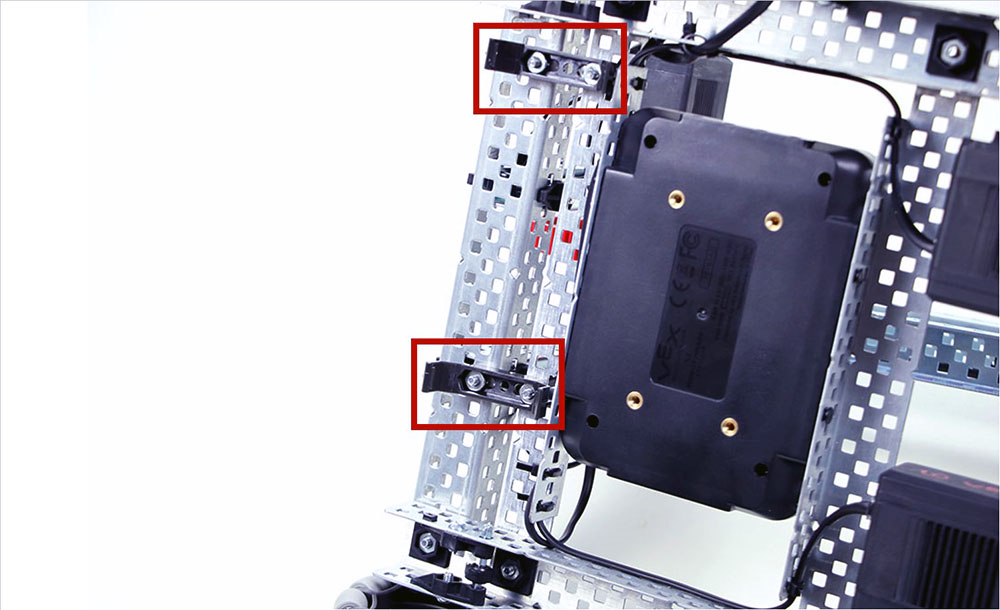

Два затискачі для батареї V5 прикріплені до задньої частини робота, і вони виділені.

Встановіть два затискачі для батареї V5 під задньою частиною основи вашого робота.

Закріпіть батарею V5 у затискачах

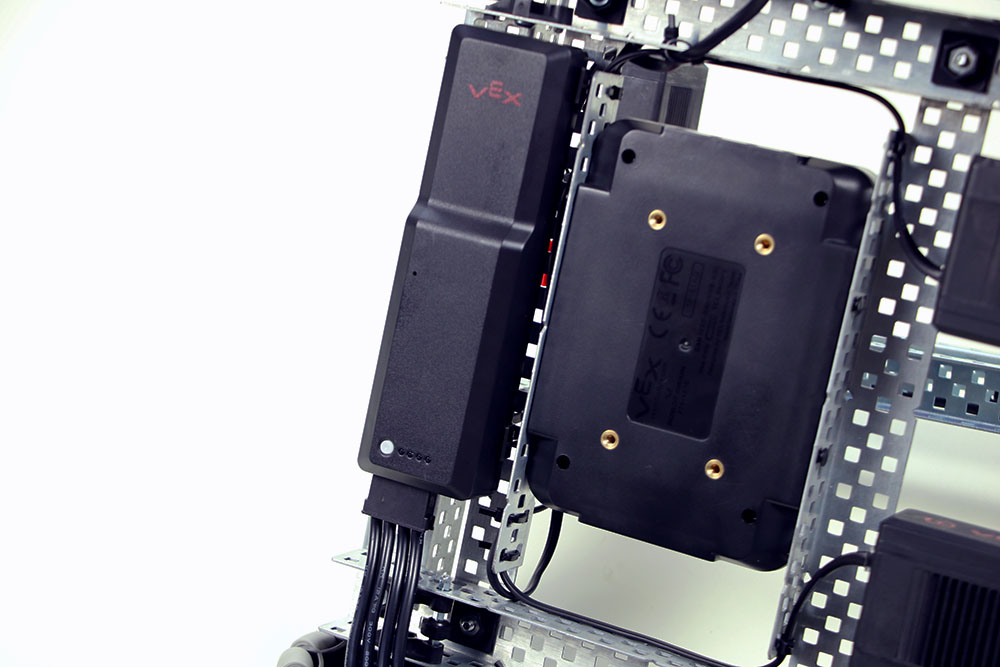

Акумулятор V5 прикріплено до двох затискачів для акумулятора V5 на задній частині робота.

Натисніть батарею на затискачі, доки не почуєте та не відчуєте, як вона клацне на місці.

Підключіть батарею робота V5

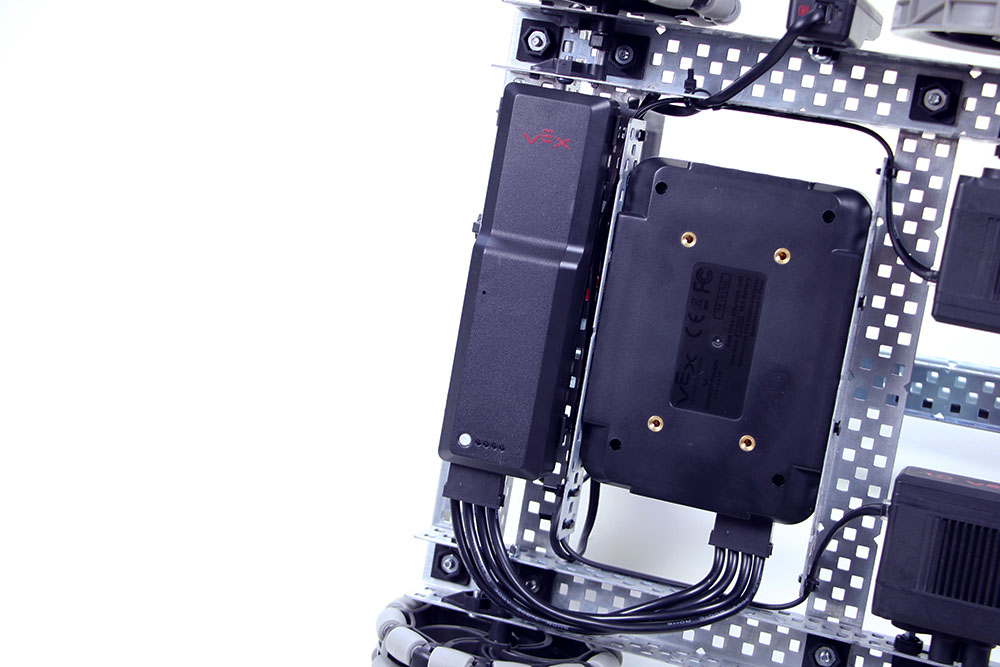

Показано кабель акумулятора V5, що підключає акумулятор V5 до мозкового модуля V5 на роботу.

Підключіть акумулятор до V5 Robot Brain за допомогою кабелю акумулятора.

Обов’язково вставте роз’єми кабелю акумулятора правильно, щоб вони зафіксувалися на місці.

Для отримання детальніших інструкцій щодо встановлення та підключення акумулятора див.Інструкції зі складання V5 Clawbot.
