Код кольору — це комбінація з 2 до 4 попередньо налаштованих колірних підписів , які може ідентифікувати датчик AI Vision Sensor. Щоб мати можливість створювати коди кольорів, ви повинні спочатку мати 2 або більше налаштованих колірних підписів. Прочитайте Налаштування кольорових підписів у VEXcode AIM , щоб дізнатися, як налаштувати кольоровий підпис.
Виконайте наведені нижче дії, щоб дізнатися, як налаштувати коди кольорів у програмі AI Vision Utility.
Встановіть бажані колірні підписи у вікні конфігурації.

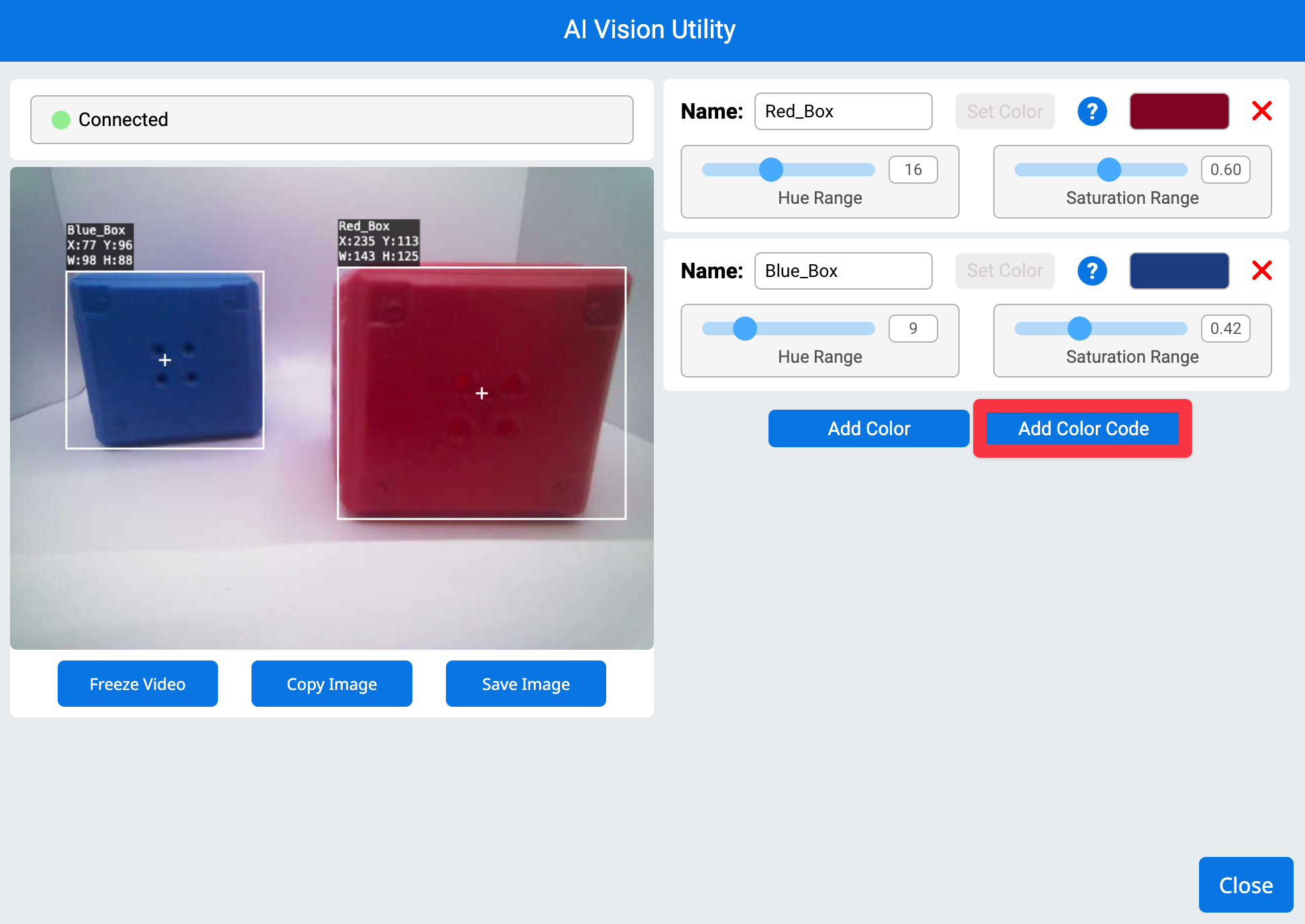

Кнопка «Додати колірний код» стане доступною, коли буде налаштовано 2 або більше кольорових підписів. ВиберітьДодати код кольору.

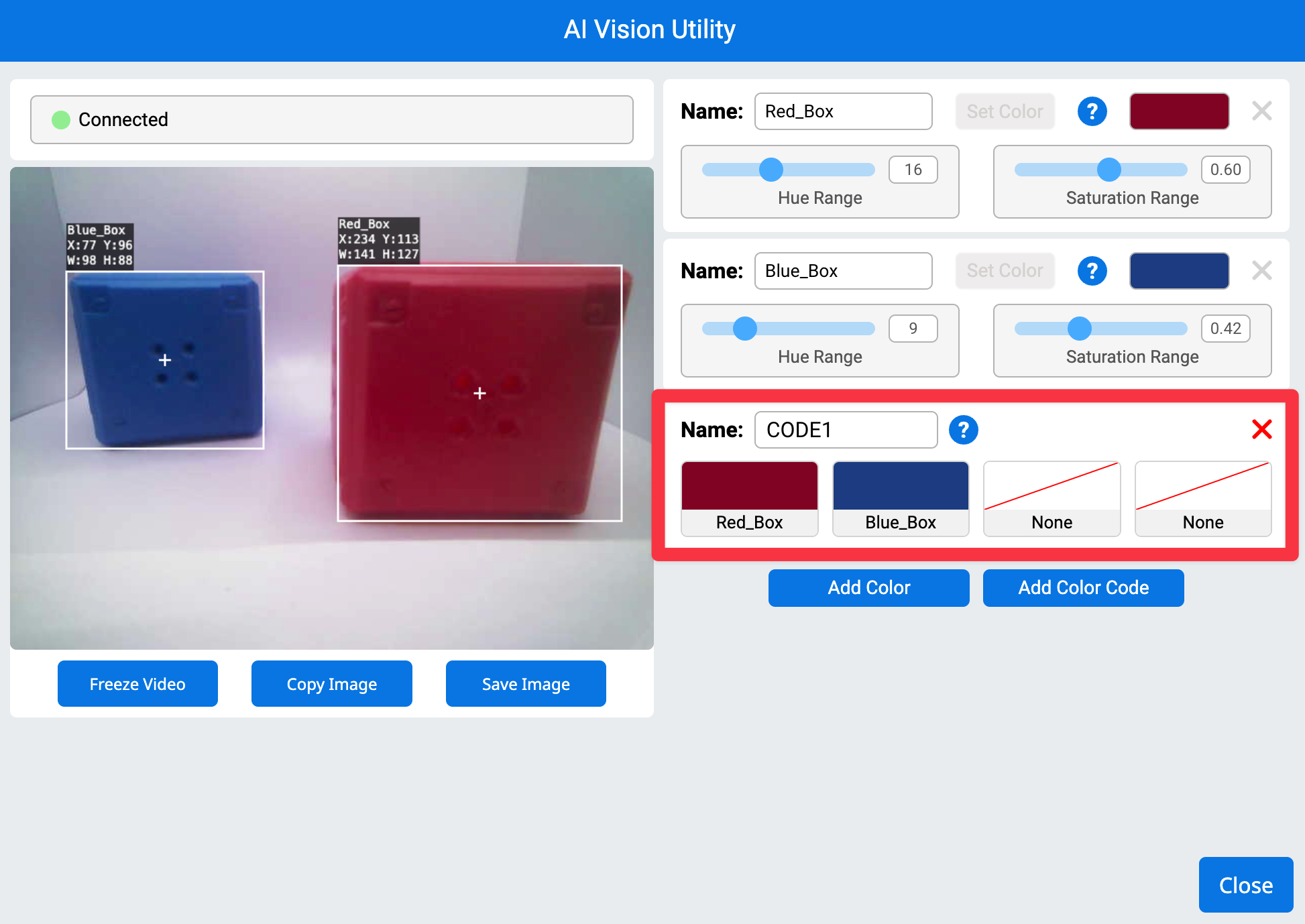

За замовчуванням перші два налаштованих Кольорові підписи буде встановлено в новомуКольоровому коді.
Щоб змінити колірні підписи, включені в код кольору, виберіть колірні підписи всередині коду кольорів, які ви хочете змінити.

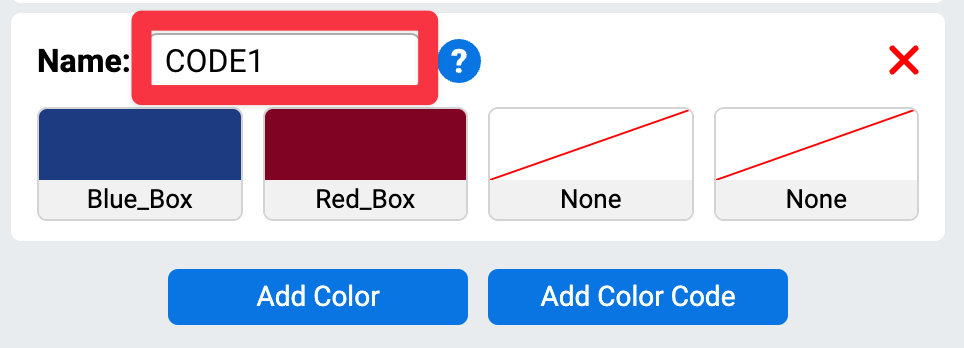

Перейменуйте код кольору, вибравши його в текстовому полі Ім’я та ввівши.

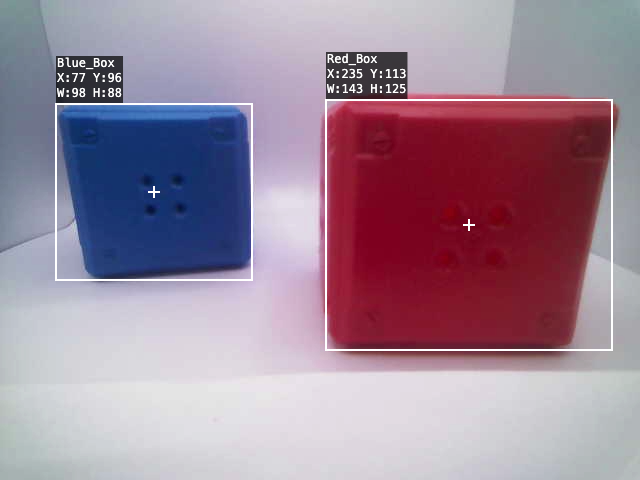

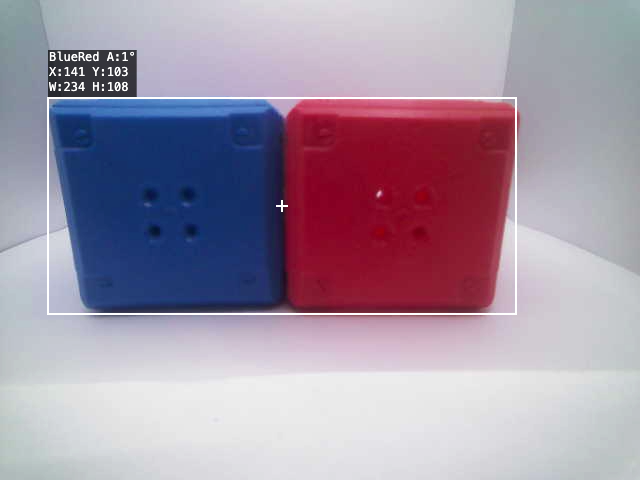

Переконайтеся, що кольори збігаються; в іншому випадку вони можуть інтерпретуватися не як уніфікований колірний код, а як окремі колірні підписи.

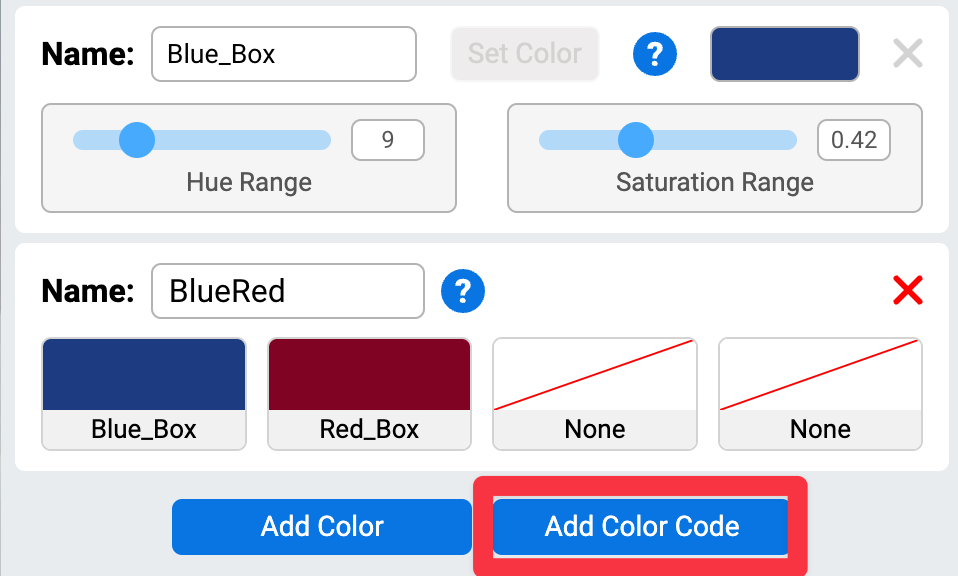

Додаткові коди кольорів можна додати, вибравшиДодати код кольору.
Примітка: Якщо колірний підпис наразі використовується в коді кольорів, ви не зможете видалити його, доки він не стане частиною будь-якого існуючого коду кольорів.

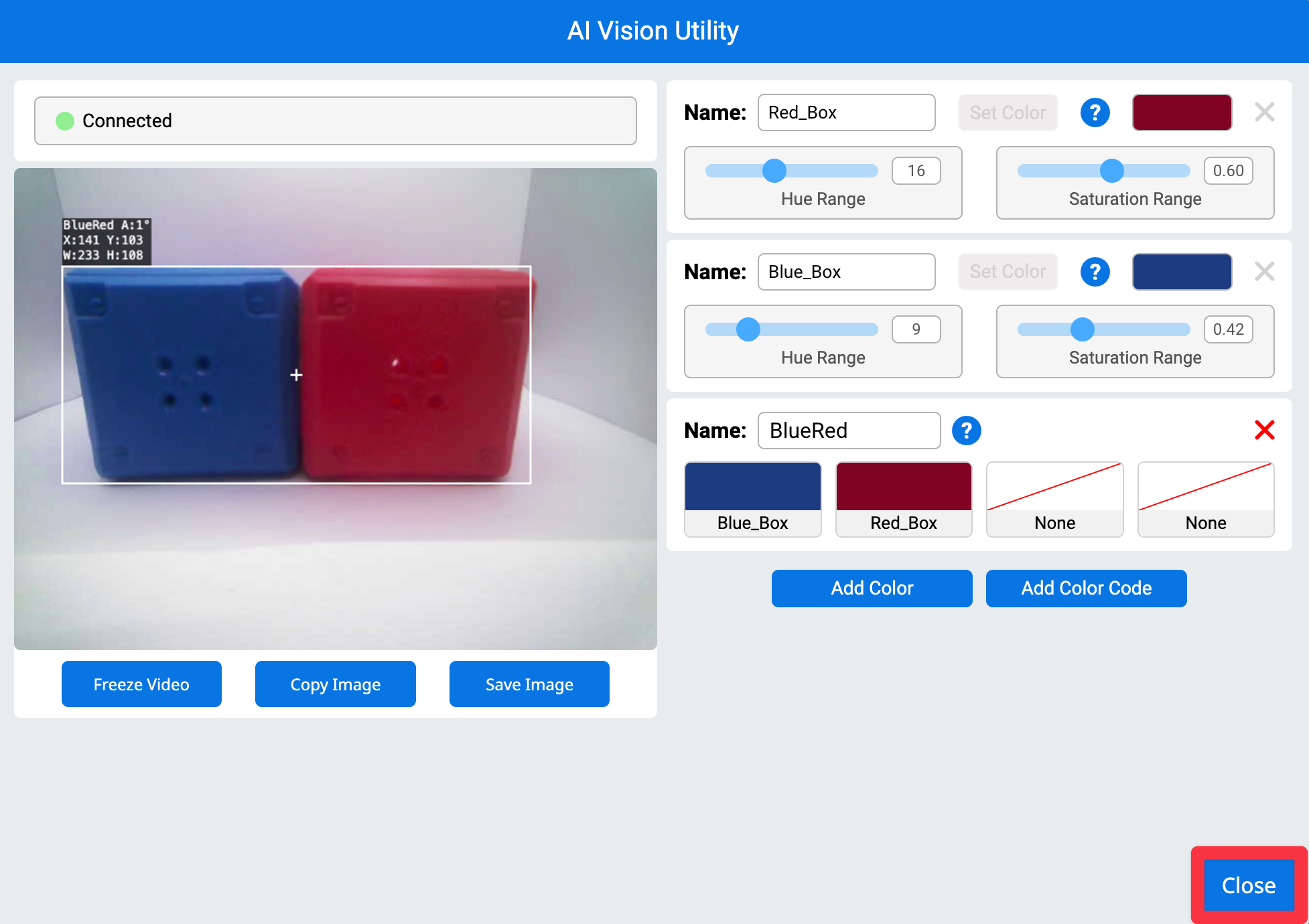

Після встановлення всіх бажаних кодів кольорів виберіть Закрити.
Усі налаштовані коди кольорів тепер з’являться на панелі керування AIM.
