Екран робота-кодувальника VEX AIM відображає стан і використовує значки для навігації між різними пунктами меню. У цій статті ви знайдете інформацію про значення кожного з різних значків та символів, щоб допомогти вам розпочати роботу з роботом.

Стан батареї

Екран робота AIM із виділеним зеленим значком батареї у верхньому правому куті.

Значок батареї у верхньому правому куті показує поточний стан батареї робота.

Відображаються три зображення значка батареї, що вказують на різні рівні заряду батареї. Зверху знаходиться зелений значок повного заряду батареї, посередині — жовтий значок наполовину повного заряду батареї, а знизу — червоний значок низького заряду батареї.

Рівень заряду батареї можна визначити за кольором значка:

Зелений – повністю заряджений акумулятор
Жовтий – неповний заряд батареї
Червоний – низький рівень заряду батареї

Миготливий значок батареї вказує на те, що робот зараз заряджається.

Стан контролера

Екран робота AIM з піктограмою контролера у верхньому лівому куті, що вказує на підключений контролер One Stick.

Коли до робота підключено контролер One Stick, у верхньому лівому куті екрана з’явиться значок контролера.

Стан підключення

Стан з’єднання Bluetooth відображається значком Bluetooth у верхньому лівому куті екрана. Зелений значок, що горить постійно, вказує на активне з’єднання Bluetooth.

Те саме зображення, що й попереднє, цього разу із сірим значком Bluetooth, що вказує на те, що робот наразі не підключений через Bluetooth.

Миготливий сірий значок вказує на те, що робот наразі не підключений до Bluetooth.

Стан радіо позначається піктограмою станції.

Стан радіо також позначається піктограмою для точки доступу. Суцільний значок вказує на активне з’єднання, а миготливий значок вказує на те, що робот наразі не підключений.

Стан посилання

Екран робота AIM з іконкою посилання у верхньому лівому куті, що вказує на підключеного робота.

Коли до робота підключено іншого робота-кодера VEX AIM, у верхньому лівому куті екрана з’явиться значок підключення.

Піктограма інформації

Екран робота AIM із виділеною сірою кнопкою зі значком i внизу посередині екрана.

Вибір значка «Інформація» внизу екрана відкриє інформацію про робота.

AIM1415 як ім'я робота на екрані. Батарея заряджена на 97%, і там написано, що підключено до AIM 7818.

Інформація про робота містить назву робота, час роботи батареї та назву робота, з яким він наразі пов'язаний.

Піктограми навігації

Інформація про робота AIM відображається на екрані, а внизу посередині виділена стрілка, що вигинається назад у сірій кнопці, яка вказує, що потрібно вибрати, щоб вийти з цього екрана.

Використовуйте сіру стрілку повернення, щоб вийти з поточного екрана.

Піктограми головного меню

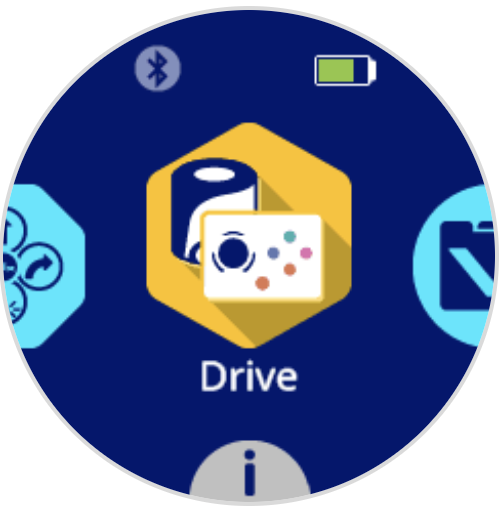

Екран робота AIM із значком диска в центрі.

Вибір значка «Драйв» відкриє вбудований режим «Драйв», щоб ви могли керувати роботом за допомогою підключеного контролера. Перегляньте цю статтю, щоб дізнатися більше про використання режиму зйомки.

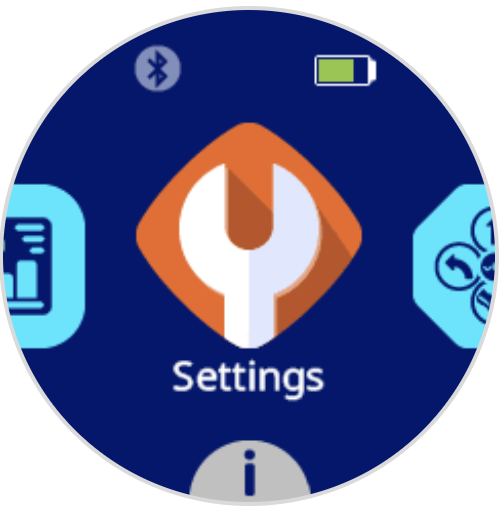

Екран робота AIM з іконкою налаштувань у центрі.

Вибір значка «Налаштування» відкриє меню налаштувань робота. Перегляньте цю статтю, щоб дізнатися про налаштування робота.

Екран робота AIM з іконкою «Проекти» в центрі.

Вибір піктограми «Проекти» дозволить вам отримати доступ до завантаженого проєкту на роботі. Перегляньте цю статтю, щоб дізнатися про використання проектів на роботі.

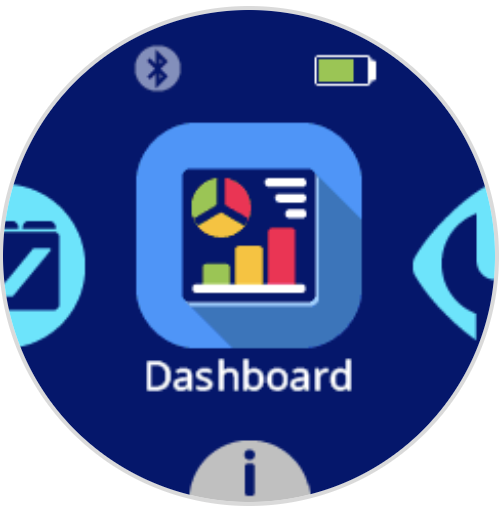

Екран робота AIM із значком панелі інструментів у центрі.

Вибір значка панелі інструментів відкриє панель інструментів. Перегляньте цю статтю, щоб дізнатися більше про функції Панелі інструментів.

Екран робота AIM з іконкою кодування кнопок у центрі.

Вибір значка «Кодування кнопок» відкриє вікно «Кодування кнопок», де ви зможете кодувати робота за допомогою кнопок на його екрані.
