Віртуальні навички водіння у змаганнях з робототехніки VEX V5 (V5RC) дозволяють підключити контролер VEX V5 до комп'ютера для проведення тренувальних змагань з навичок водіння. У цій статті розглядаються доступні варіанти та налаштування практики.

Примітка:Віртуальні навички водіння доступні лише у браузері Chrome.

Гра у віртуальний тренувальний матч навичок водіння

Отримайте доступ до віртуальних навичок водіння для V5RC тут.

Перш ніж почати, переконайтеся, що ваш контролер VEX V5 підключено до Virtual Driving Skills і ваш Virtual Skills Key.

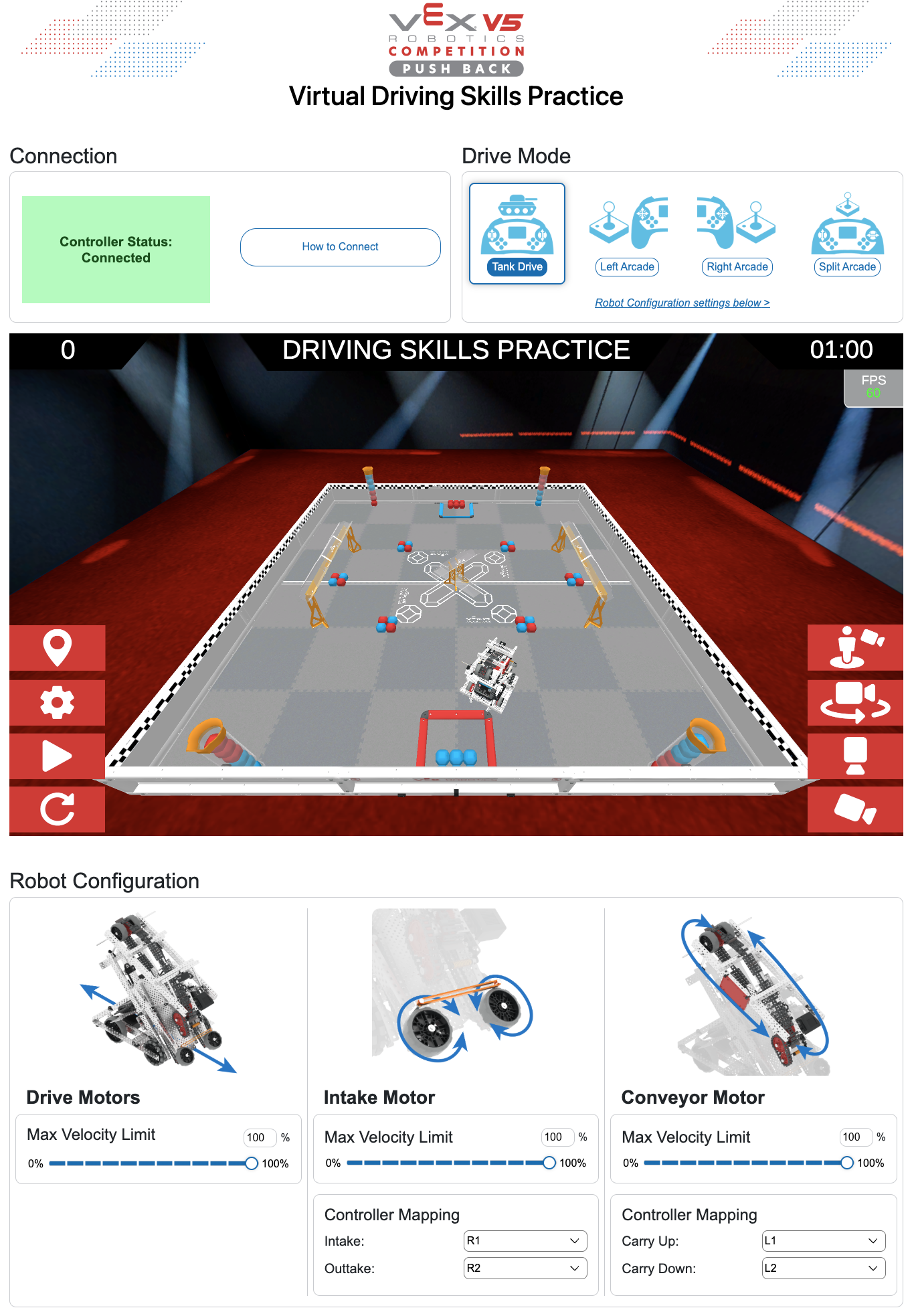

V5RC відкладає сторінку віртуальної практики навичок водіння. Він зчитує стан підключеного контролера, потім праворуч є режим водіння для водіння танка, лівої аркади, правої аркади та розділеної аркади. Потім посередині відбувається практика навичок водіння. У нижній частині розташована конфігурація робота з приводними двигунами, двигуном впуску та двигуном конвеєра.

Після того, як ви увійшли в систему за допомогою ключа віртуальних навичок і підключили контролер VEX V5, тренувальний матч віртуального водіння готовий до гри. Стан контролера відображатиметься зеленим кольором, а Підключено у верхньому лівому куті, а Бот-герой буде у початковій позиції.

Вигляд крупним планом нижнього лівого кута вікна «Навички водіння» з кнопкою «Відтворити», білим трикутником, спрямованим праворуч, виділеним у червоному полі. Кнопка відтворення розташована вертикально між значком налаштувань і кнопкою скидання.

Щоб розпочати матч, натисніть кнопку Play у лівому нижньому куті.

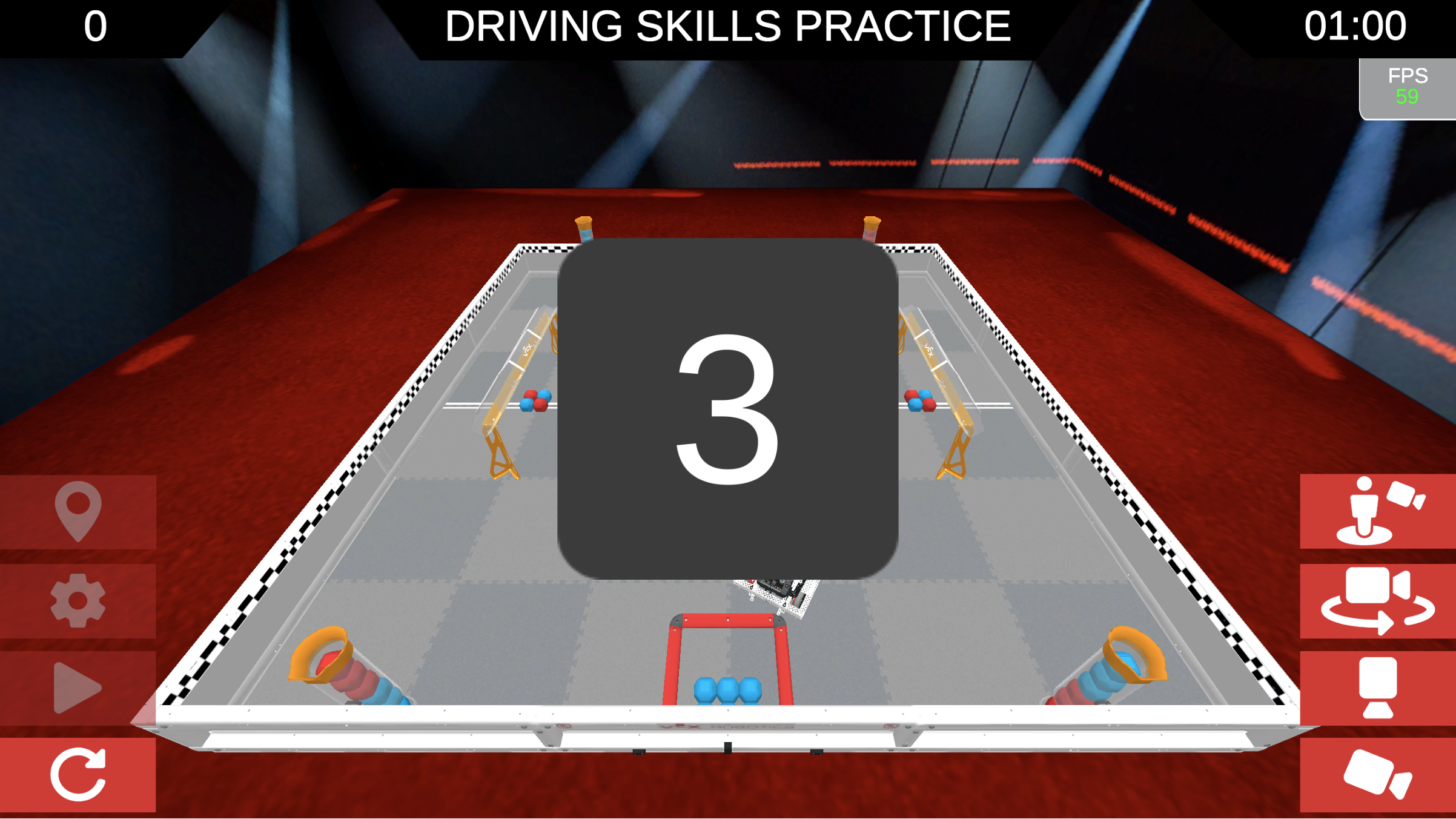

Вікно тренування навичок водіння з великою цифрою 3 у центрі, яка показує зворотний відлік до початку матчу.

У центрі екрана з’явиться зворотний відлік, що дозволить вам підготуватися до початку руху за допомогою контролера.

Збільшене зображення верхнього правого кута вікна тренування навичок водіння, що показує час, що залишився до матчу. Час показує 29 секунд.

Під час матчу час, що залишився, відображається у верхньому правому куті вікна.

Збільшене зображення верхнього лівого кута вікна навичок водіння, яке показує оновлення рахунку в режимі реального часу під час гри. Рахунок показує 1 бал.

Під час матчу ваш рахунок оновлюватиметься у верхньому лівому куті.

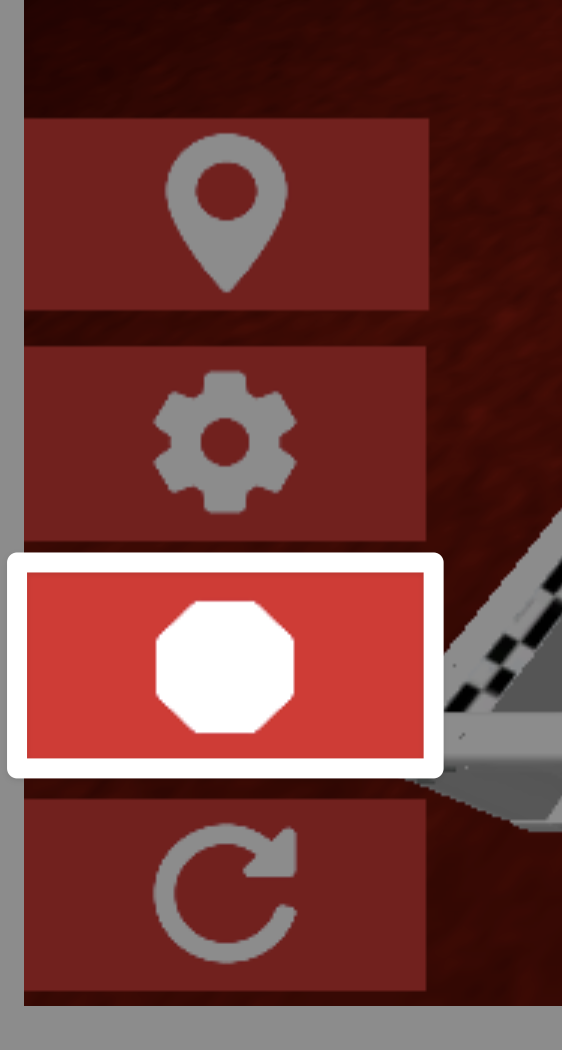

Збільшене зображення нижнього лівого кута вікна «Навички водіння», де показано кнопку «Зупинити», білий шестикутник, який з’являється замість кнопки «Відтворити» під час матчу. Кнопка «Стоп» розташована вертикально між значком налаштувань і кнопкою скидання.

Щоб завершити матч до закінчення часу, натисніть кнопкуЗупинитиу лівому нижньому куті.

Екран кінця матчу, на якому показано результати тренувань для номера команди та зареєстрованої назви команди. Оцінка 5 балів. Кнопку «Повторити» внизу екрана виділено червоним полем, що вказує, що вибрати для повторного відтворення.

Наприкінці матчу буде відображено назву вашої команди та підсумковий рахунок. Виберіть Повторити , щоб закрити це вікно та скинути значення поля.

Збільшене зображення нижнього лівого кута вікна «Навички водіння» з кнопкою «Скинути» — білою круговою стрілкою. Кнопка Reset розташована під піктограмою налаштувань і кнопкою Play.

Кнопку Скинути у лівому нижньому куті також можна використовувати для скидання макета поля.

Вибір режиму водіння

У верхньому правому куті вікна тренування навичок водіння показано область вибору режиму водіння в червоному полі. Зараз вибрано Tank Drive, а параметри аркади «Ліва аркада», «Права аркада» та «Розділена аркада» відображаються в рядку.

Ви побачите параметри вибору режиму водіння над вікном віртуальної практики навичок водіння.

Вид зблизька опцій режиму водіння, де показано вибраний Tank Drive. Інші три варіанти знаходяться праворуч і читаються як Ліва аркада, Права аркада та Розділена аркада.

Вибраний режим роботи відображатиме назву темно-синього кольору та синю лінію навколо піктограми.

Виберіть назву режиму водіння, щоб змінити конфігурацію.

Кожен режим водіння змінює те, як джойстики вашого контролера керують рухом трансмісії робота.

Привід танка: Лівий джойстик керує лівим двигуном, а правий джойстик — правим двигуном.
Ліва аркада: Усі рухи (вперед, назад, вліво та вправо) контролюються лівим джойстиком.
Права аркада: Усі рухи (вперед, назад, вліво та вправо) контролюються правим джойстиком.
Розділена аркада: Лівий джойстик керує рухом вперед і назад, а правий джойстик — поворотами вліво і вправо.

Додаткові налаштування

Параметри камери

Виділено чотири варіанти камери у віртуальних навичках водіння. Значок станції водія, значок камери на орбіті, значок зверху вниз та значок погоні

Параметри камери для поля розташовані в правому нижньому куті вікна віртуальної практики навичок водіння.

Піктограма станції водія: Змінює ракурс камери на ракурс водія.
Піктограма орбітальної камери:Надає огляд усього поля.
Піктограма «Зверху вниз»:Розташовує камеру безпосередньо над полем.
Значок переслідування: Слідкує за роботом ззаду.

Конфігурація робота

Щоб змінити швидкості робота та призначення кнопок двигуна, прокрутіть униз до розділу «Конфігурація робота».

Розділ «Двигуни» в області «Конфігурація робота» внизу сторінки «Навички водіння». Угорі він читає Drive Motors і показує параметри максимальної швидкості за допомогою повзунка від 0 до 100%.

У розділі «Привідні двигуни» ви можете налаштувати максимальну швидкість Декса за допомогою повзунка або ввівши певне значення в текстове поле.

Розділ «Впускний двигун» області «Конфігурація робота» внизу сторінки «Навички водіння». Угорі відображається «Впускний двигун» та параметри максимальної швидкості з повзунком від 0 до 100%, а також параметри відображення контролера, за допомогою яких кнопки керують впуском та випуском.

У розділі «Впускний двигун» можна встановити максимальну швидкість для впускного двигуна та призначити кнопки контролера для керування впуском.

Налаштуйте швидкість за допомогою повзунка або ввівши значення в текстове поле.

Змініть кнопки контролера, вибравши випадаючі меню поруч із пунктами Впуск та Випуск щоб вибрати потрібні кнопки.

Розділ «Двигун конвеєра» в області «Конфігурація робота» внизу сторінки «Навички водіння». Угорі відображається значення «Двигун конвеєра» та параметри максимальної швидкості з повзунком від 0 до 100%, а також параметри призначення контролера, які кнопками керують рухом вгору та вниз.

У розділі «Двигун конвеєра» можна встановити максимальну швидкість для двигуна конвеєра та призначити кнопки контролера для керування конвеєром.

Відрегулюйте швидкість за допомогою повзунка або ввівши значення в текстове поле.

Змініть кнопки контролера, вибравши випадаючі меню поруч із пунктами «Перенесення вгору та «Перенесення вниз , щоб вибрати потрібні кнопки.
