Робоча клітина VEX CTE розроблена для імітації реального застосування робочих клітин у виробничій галузі. Серпантинний конвеєр є однією з найпоширеніших конвеєрних систем для складання та транспортування матеріалів. Ви можете зібрати власні серпантинні ланцюги, окрім тих, що показані в інструкціях зі складання, під час виконання завдань.

Зверніть увагу, що наведений нижче приклад базується на стандартній схемі змійовикового конвеєра. Цей самий процес можна застосувати до конвеєрів будь-якої конфігурації.

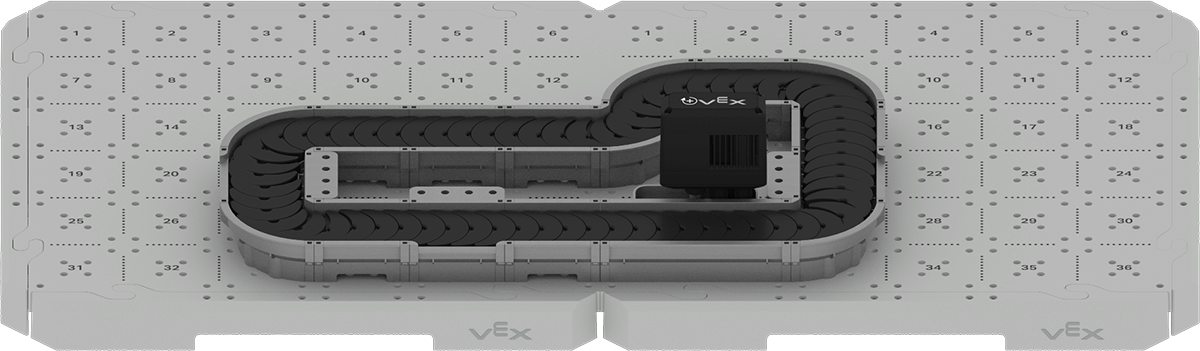

Збірка серпантинного конвеєра, що показує шлях конвеєра та розміщення ключових компонентів.

Спочатку зберіть спеціальні деталі конвеєра Serpentine для потрібної вам доріжки та прикріпіть її до плитки CTE. Зверніть увагу, що елементи поворотної рейки потрібно буде закріпити до плиток CTE за допомогою зіркоподібних гвинтів та низькопрофільних гайок.

Залиште проміжок у вашій власній доріжці Серпантинового конвеєра для доріжки Серпантинового конвеєра – ведучої доріжки. Не прикріплюйте привідну доріжку до решти вашого змійовикового конвеєра.

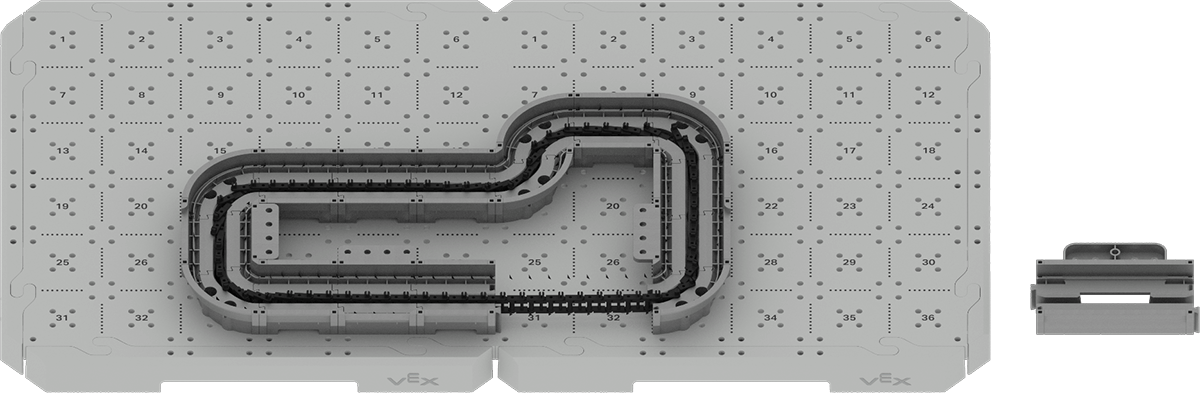

Приклади схем конвеєрних шляхів для спеціальних серпантинних конвеєрів

Розкладіть ланцюговий змійовик-конвеєр на зібраній колії, щоб побачити, чи потрібно більше чи менше ланцюгів для потрібної відстані. Ланцюг повинен:

Щільно прилягають до основи деталей рейки
Не мати люфту в отворі для ведучої колії
Не потрібно розтягувати, щоб поміститися в основу деталей рейки

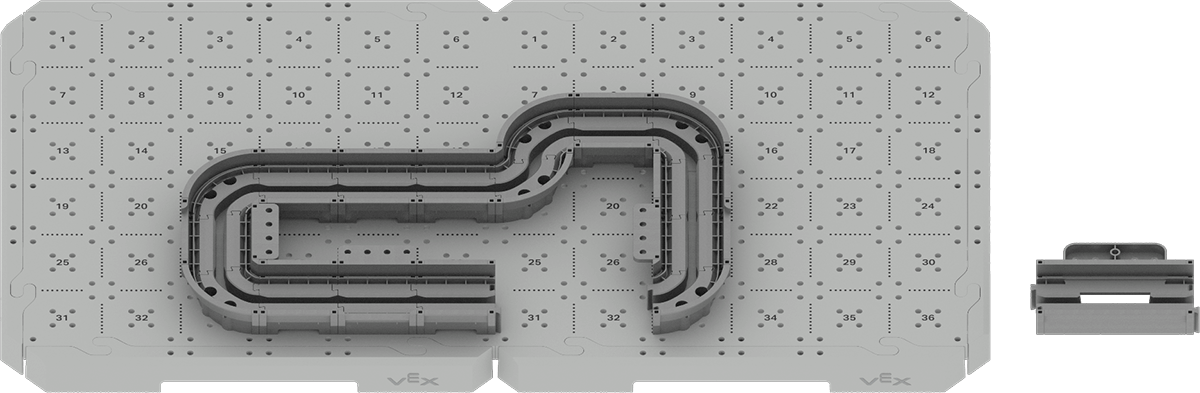

Приклади спеціальних схем конвеєрів серпантину з використанням сегментів та поворотів конвеєра VEX

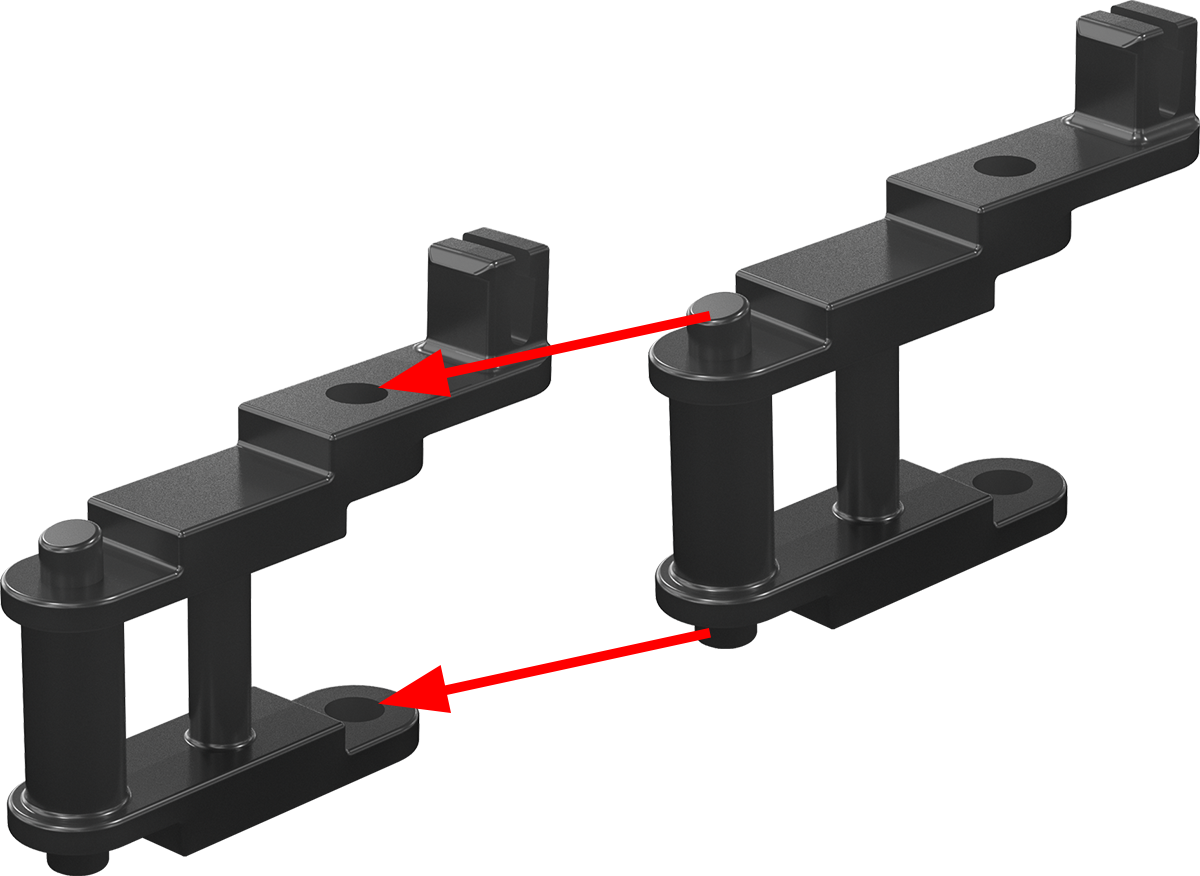

Від’єднайте або приєднайте змійовик конвеєра – з’єднайте деталі, доки не отримаєте потрібну довжину для вашої власної доріжки змійовика конвеєра.

Прикріпіть початок і кінець змійовикового конвеєра - ланцюга, щоб створити повний ланцюг.

Збірка серпантинного конвеєра, що показує розміщення С-подібних каналів, роликів та гнучких коліс.

Для кожного змійовика-ланцюга, який ви використовуєте, вам знадобиться змійовик-платформа.

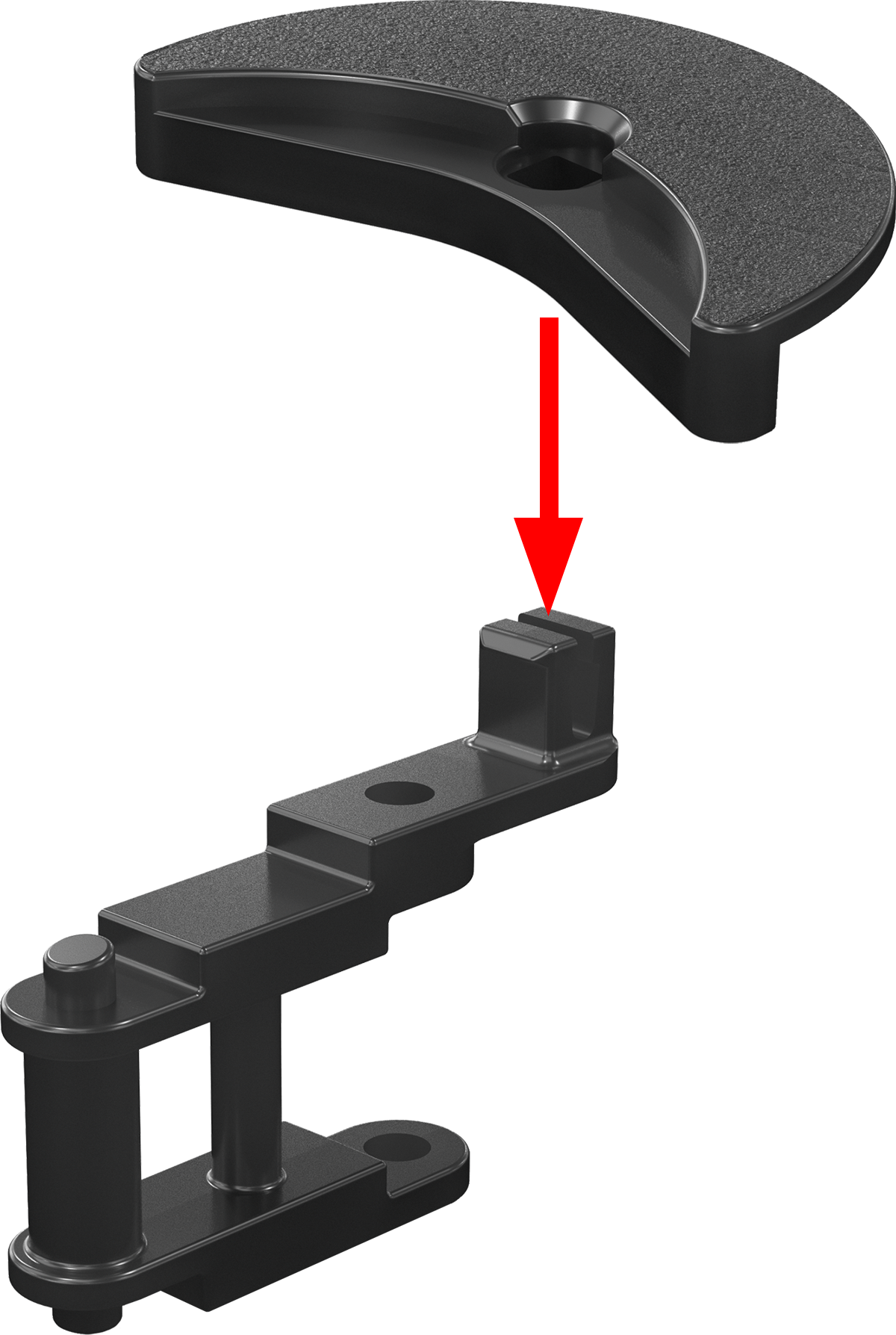

Прикріпіть змійовик-конвеєр - платформи до вашого змійовика-конвеєра - ланцюга.

Збірка серпантинного конвеєра з зображенням шляху стрічки, роликів та розташування опорної конструкції

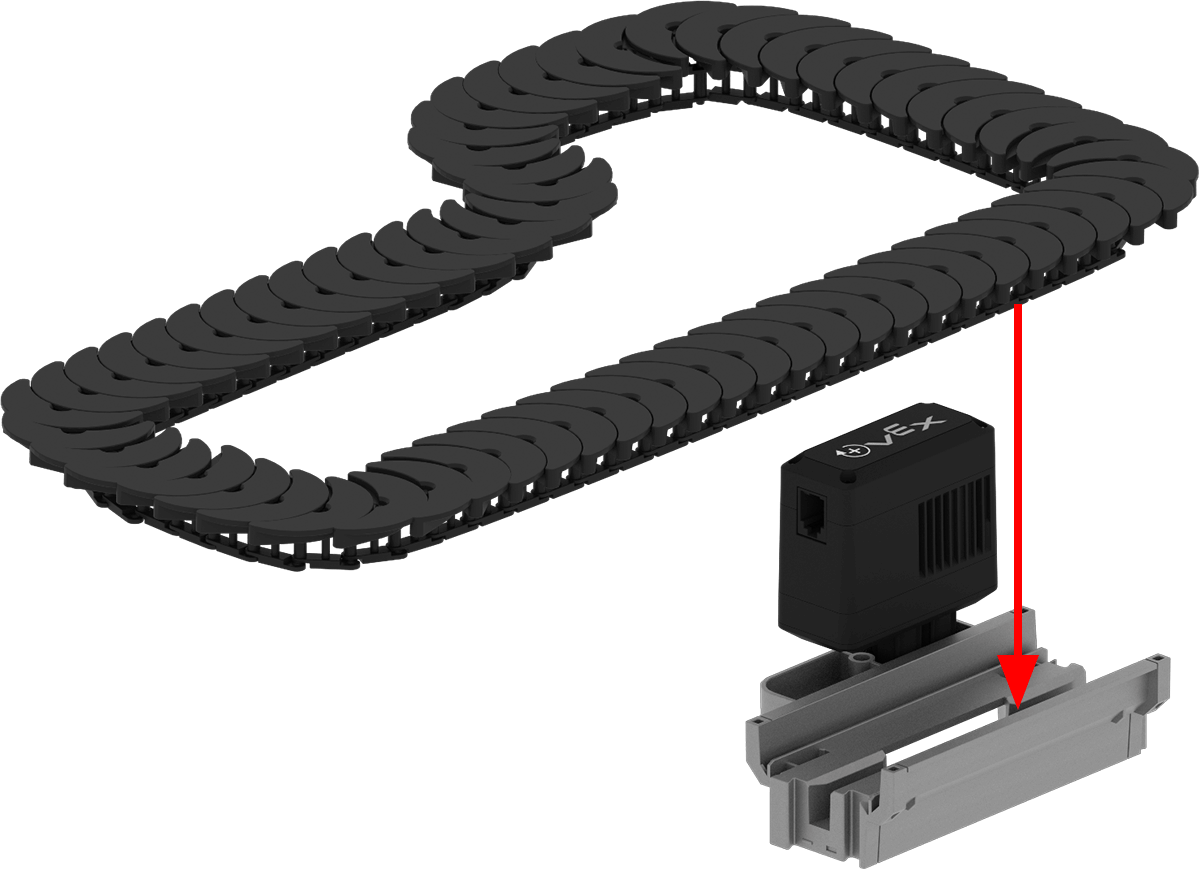

Помістіть частину зібраного ланцюга змійовика-конвеєра всередину приводної колії змійовика-конвеєра, прикріпленої до інтелектуального двигуна.

Збірка серпантинного конвеєра з зображенням шляху стрічки та ключових компонентів VEX

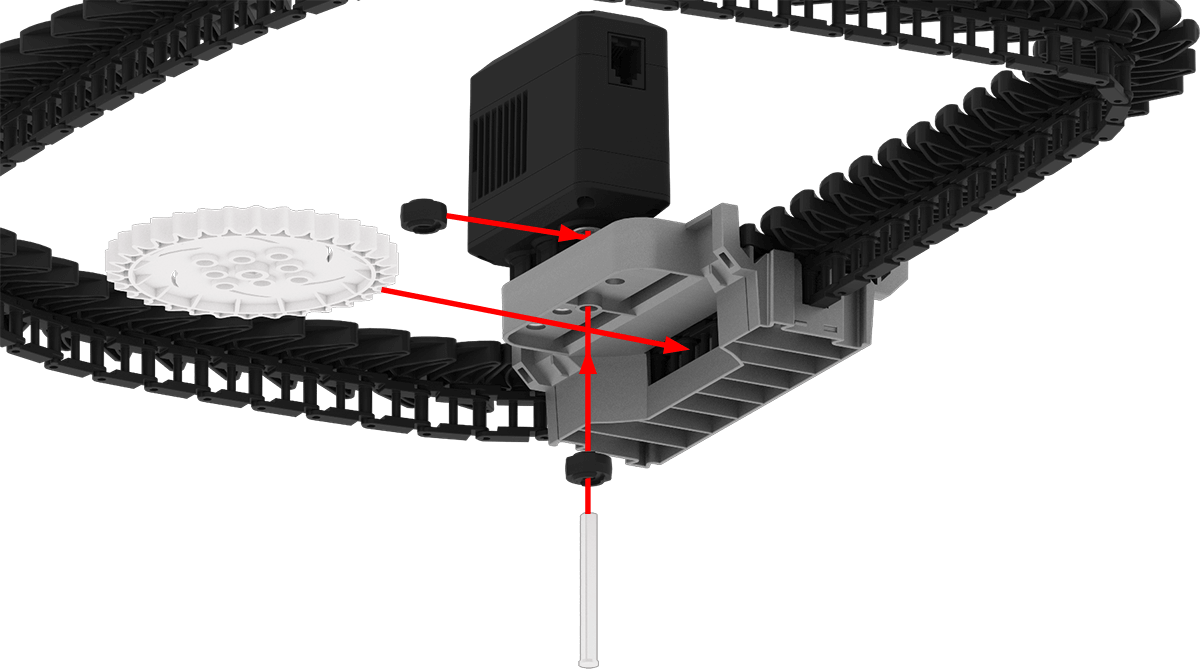

Помістіть одну гумову манжету вала під смарт-двигун.

Встановіть 32-зубу зірочку в отвір змійовикового конвеєра - приводної доріжки.

Просуньте 3-х закритий вал через зірочку, надягнувши зверху інший гумовий хомут вала, щоб закріпити деталі на місці.

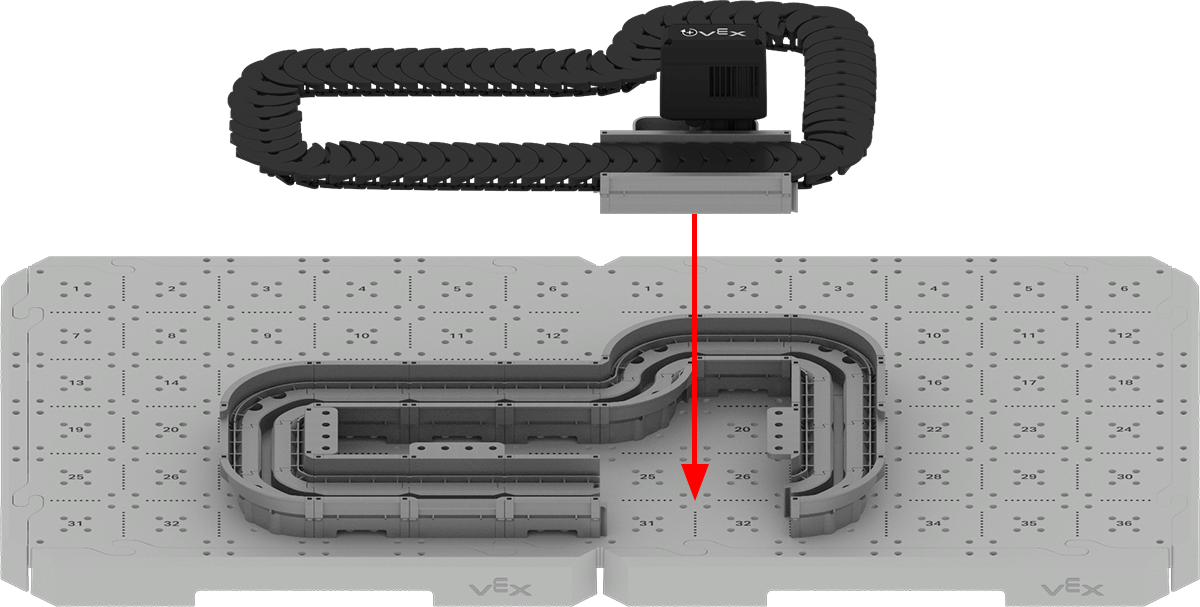

Компоненти та схема для складання змієподібного конвеєра на замовлення

Прикріпіть зібраний змійовик-конвеєр – ланцюг та платформи за допомогою привідної колії змійовика-конвеєра до решти зібраної колії змійовика-конвеєра.

Схема складання змійовикового конвеєра, що показує шлях конвеєра та розміщення ключових компонентів.

Ваш індивідуальний змійовик-конвеєр тепер готовий!
