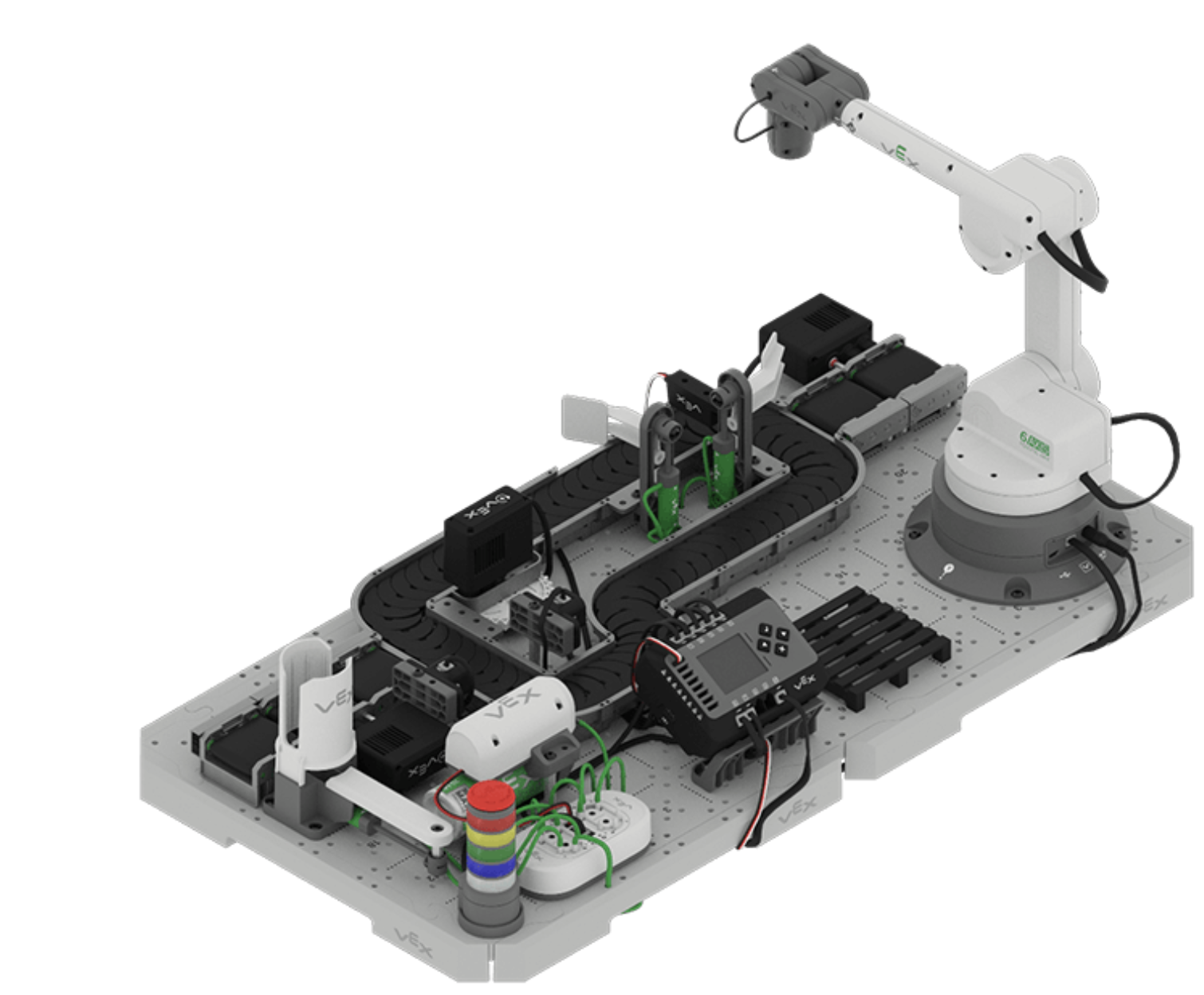

Конвеєри CTE Workcell розроблені для імітації функцій та характеристик реальних конвеєрів у виробничій промисловості. Ці конвеєри можна використовувати для транспортування дисків до різних секцій робочої камери VEX CTE.

Схема конвеєрної системи, що використовується в професійній та технічній освіті, що ілюструє ключові компоненти та їхні функції під час обробки та транспортування матеріалів.

Комплект робочих клітин CTE включає два типи конвеєрів: лінійний конвеєр та змієподібний конвеєр . Детальніше про кожен конвеєр та його відповідні компоненти читайте нижче.

Інструкції щодо побудови лінійних та змійовикових конвеєрів див. в інструкціях зі складання CTE.

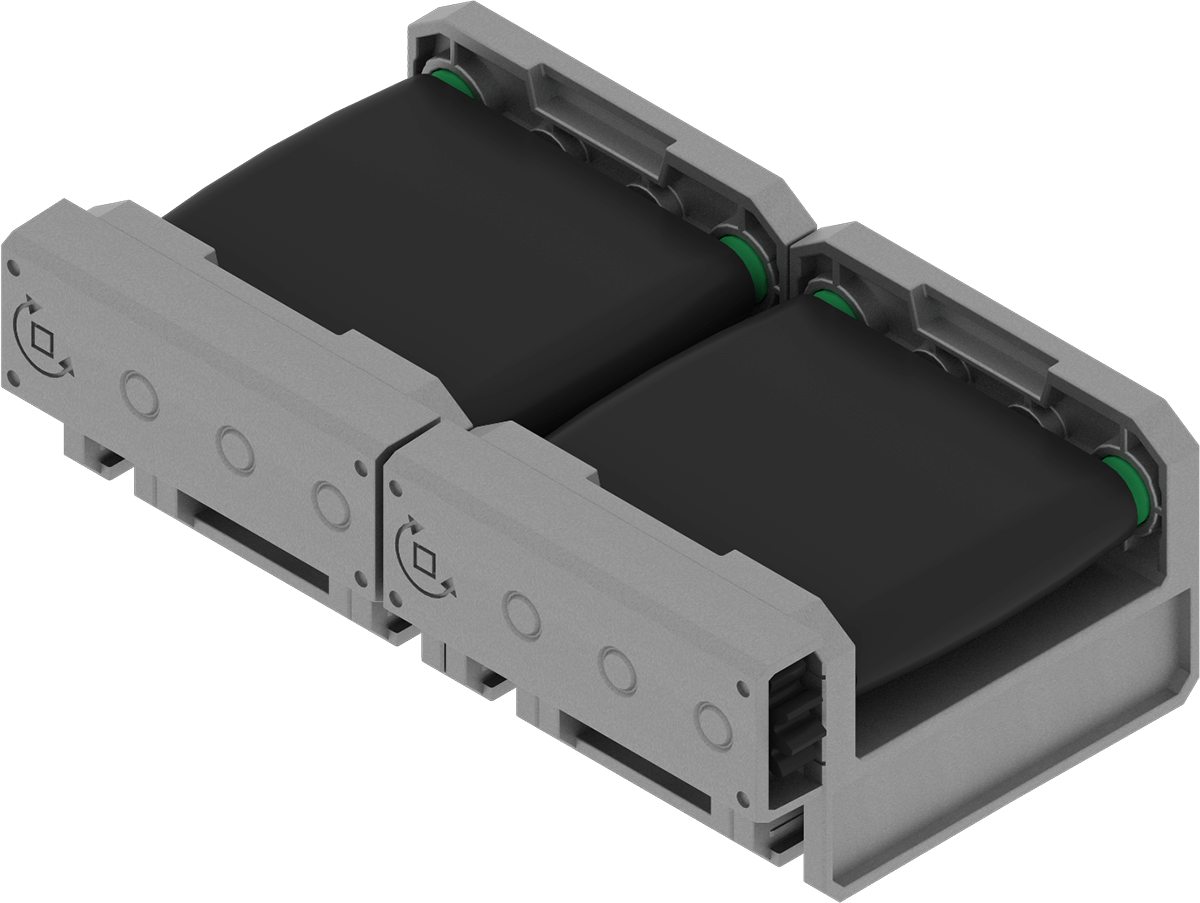

Лінійний конвеєр

Схема конвеєрної системи, що використовується в професійній та технічній освіті, що ілюструє різні компоненти та їхні функції всередині машини.

Лінійний конвеєр призначений для транспортування матеріалів по прямій лінії або лінійно за допомогою конвеєрної стрічки. У виробничих операціях лінійні конвеєри часто служать посередником між складнішими секціями більшого конвеєра.

Діаграма, що ілюструє компоненти та роботу конвеєрної системи, підкреслюючи її роль у професійній та технічній освіті, зокрема в контексті промислового застосування.

У робочій комірці VEX CTE лінійний конвеєр служить точкою входу та виходу для дисків, передаючи їх на більший змієподібний конвеєр та з нього. Завантажувач дисків можна приєднати до лінійного конвеєра для завантаження дисків у робочу комірку.

Компоненти лінійного конвеєра

Лінійний конвеєр містить такі компоненти:

Діаграма, що ілюструє різні типи конвеєрів, що використовуються в професійній та технічній освіті, з акцентом на їхні компоненти та функції в промисловому застосуванні.

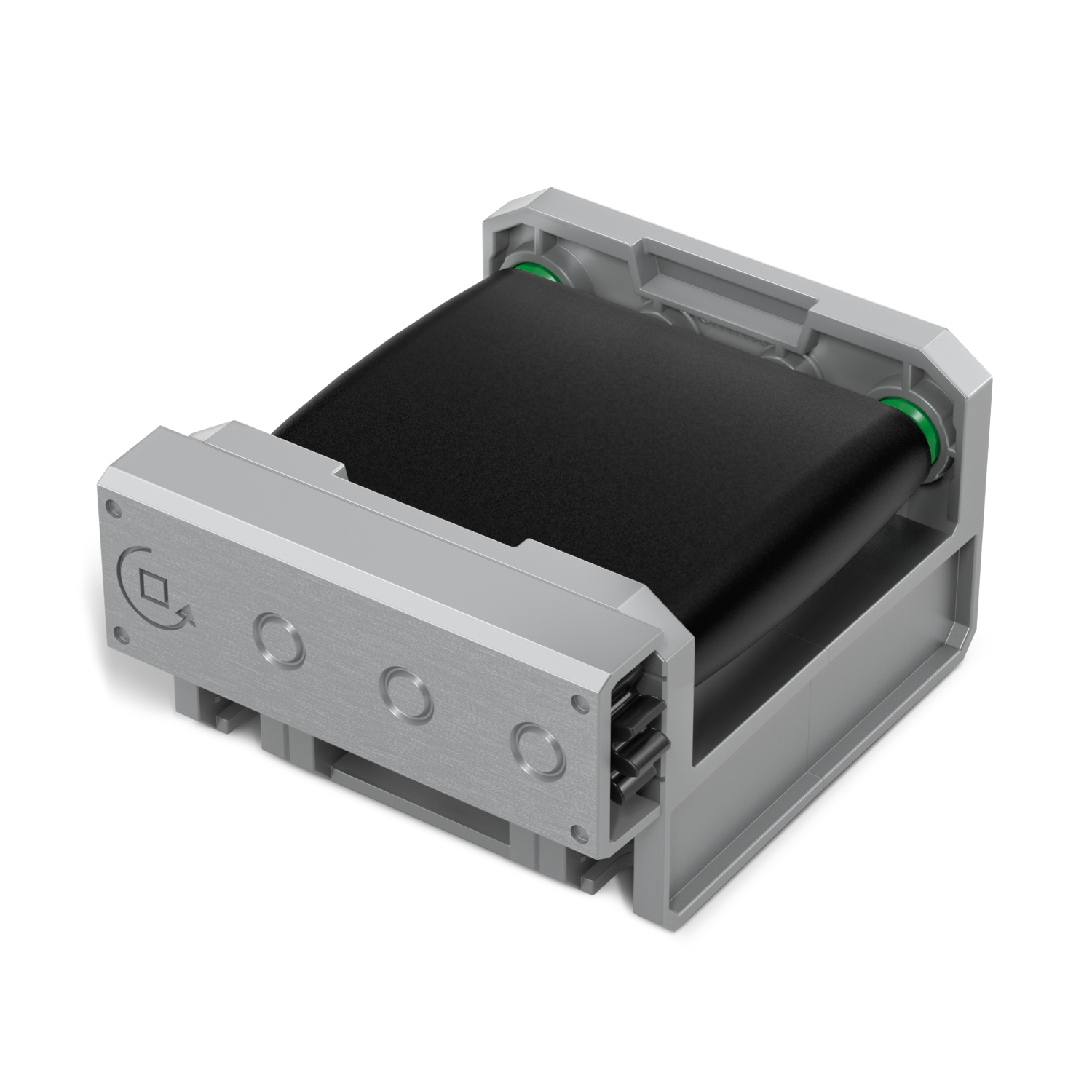

Лінійний конвеєр

Лінійний конвеєр складається з конвеєрної стрічки всередині опорної конструкції конвеєра. Шестерні розташовані всередині опорної конструкції. При підключенні до двигуна ці шестерні обертаються, приводячи конвеєрну стрічку в рух.

Схема конвеєрної системи, що використовується в професійній та технічній освіті, що ілюструє компоненти та схему конвеєра для освітніх цілей.

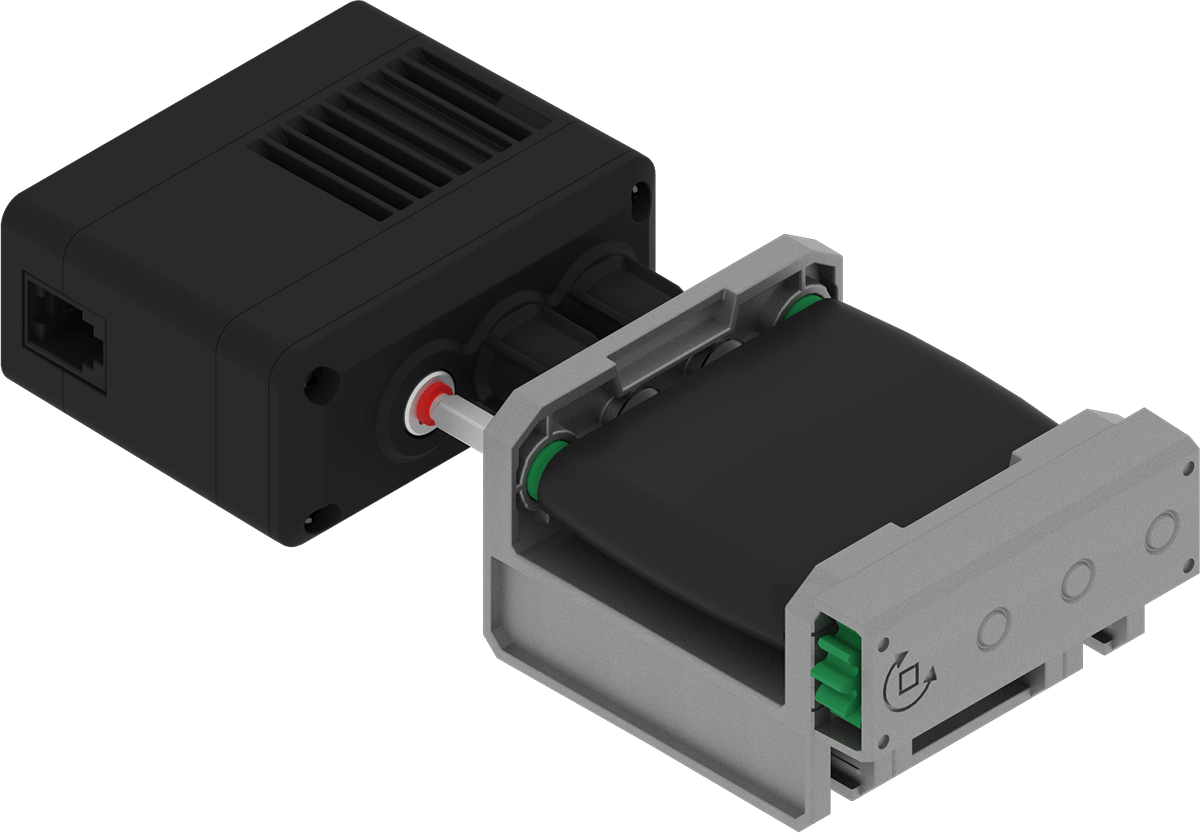

Кожна система лінійного конвеєра вимагає підключення одного лінійного конвеєра до двигуна потужністю 5,5 Вт. Двигун обертає шестерні в конвеєрі, змушуючи стрічку рухатися.

Діаграма, що ілюструє компоненти та роботу конвеєрної системи, що стосується професійної та технічної освіти, зокрема в контексті конвеєрних технологій.

Завантажувач дисків

Завантажувач дисків утримує диски, які очікують вивантаження на конвеєр. Дисковий завантажувач можна використовувати або з лінійними конвеєрами, або з основою подачі та дисковим подавачем для видачі дисків за допомогою пневматичного керування.

Щоб дізнатися більше про те, як пневматика може бути використана для автоматизації транспортування та сортування дисків, перегляньте статтю Розуміння пневматики робочих клітин CTE

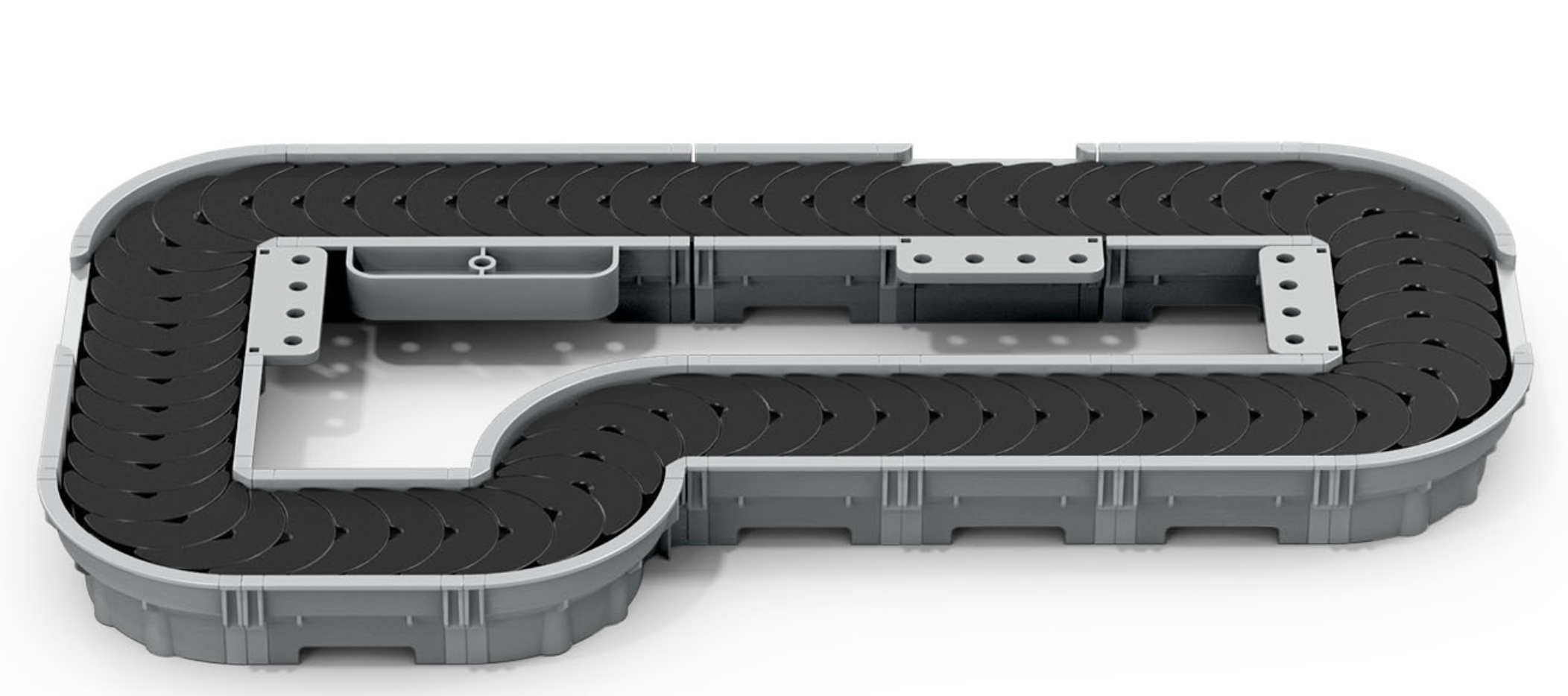

Серпантинний конвеєр

Схема конвеєрної системи, що використовується в професійній та технічній освіті, що ілюструє ключові компоненти та їх функції, включаючи стрічки, ролики та опорні конструкції.

Змієподібний конвеєр , який також називають змійчастим або спіральним конвеєром, складається з взаємопов'язаних стрічок і платформ, розташованих у вигляді серії витків та поворотів, що нагадують змієподібну форму. Ці конвеєри розроблені для максимального використання доступного простору.

Компоненти серпантинного конвеєра

Серпантинний конвеєр містить такі компоненти:

Ланцюг та платформи

Ланцюг та платформи складають рухомі компоненти змійовикового конвеєра.

Діаграма, що ілюструє різні типи конвеєрів, що використовуються в професійній та технічній освіті, демонструє їхні компоненти та функціональність у промисловому застосуванні.

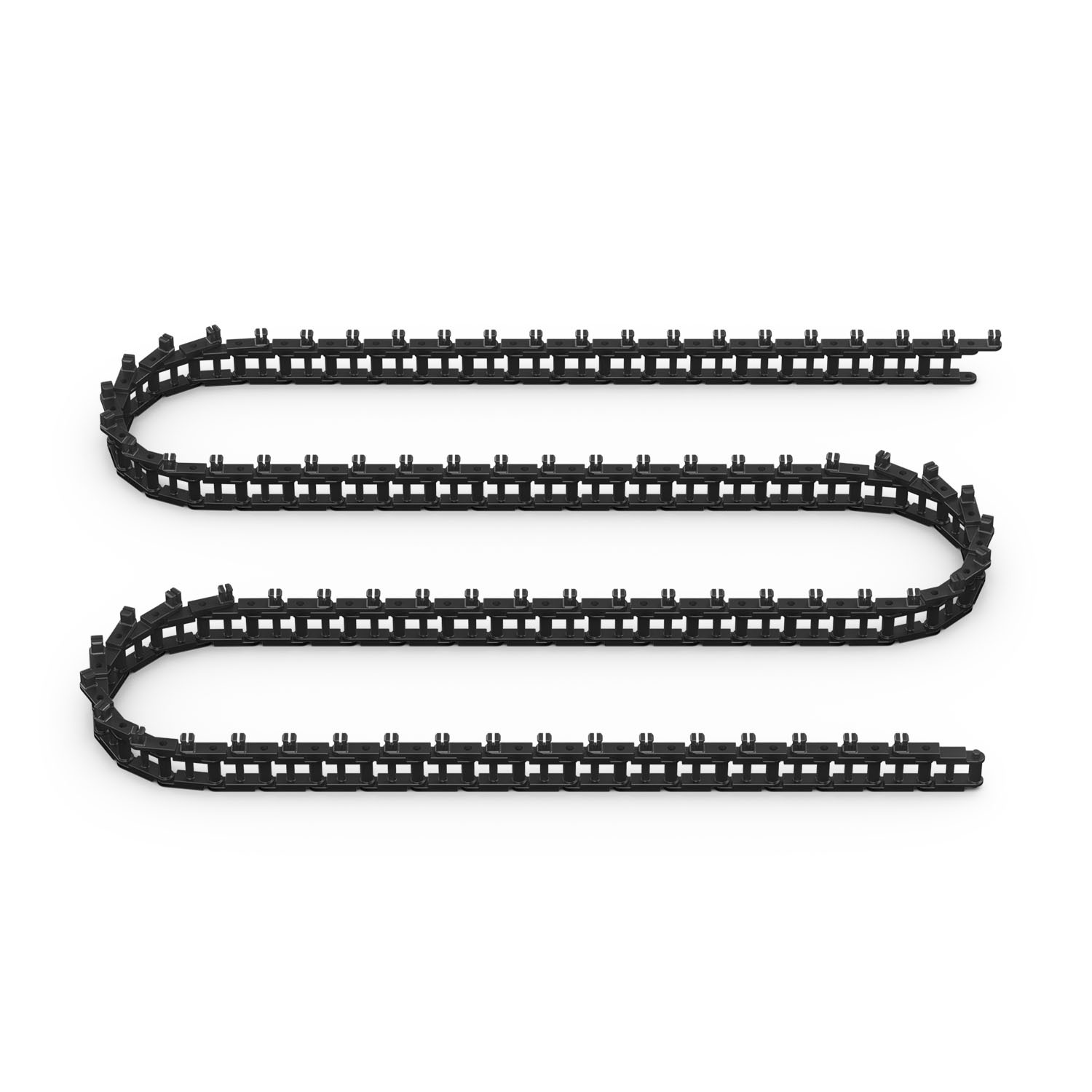

Серпантинний конвеєр - ланцюговий

Ланцюг складається з з'єднаних ланок. Ланцюг у комплекті CTE Workcell починається з 80 ланок. Довжину ланцюга можна змінювати відповідно до потреб вашої збірки. Дивіться цю статтю для отримання інформації про виготовлення змійовикового конвеєра на замовлення.

Ланцюг з'єднує поверхню конвеєра (платформи) з рейкою, включаючи зірочку, для керування рухом конвеєра.

Схема конвеєрної системи, що використовується в професійній та технічній освіті, що ілюструє ключові компоненти та їхні функції під час обробки матеріалів.

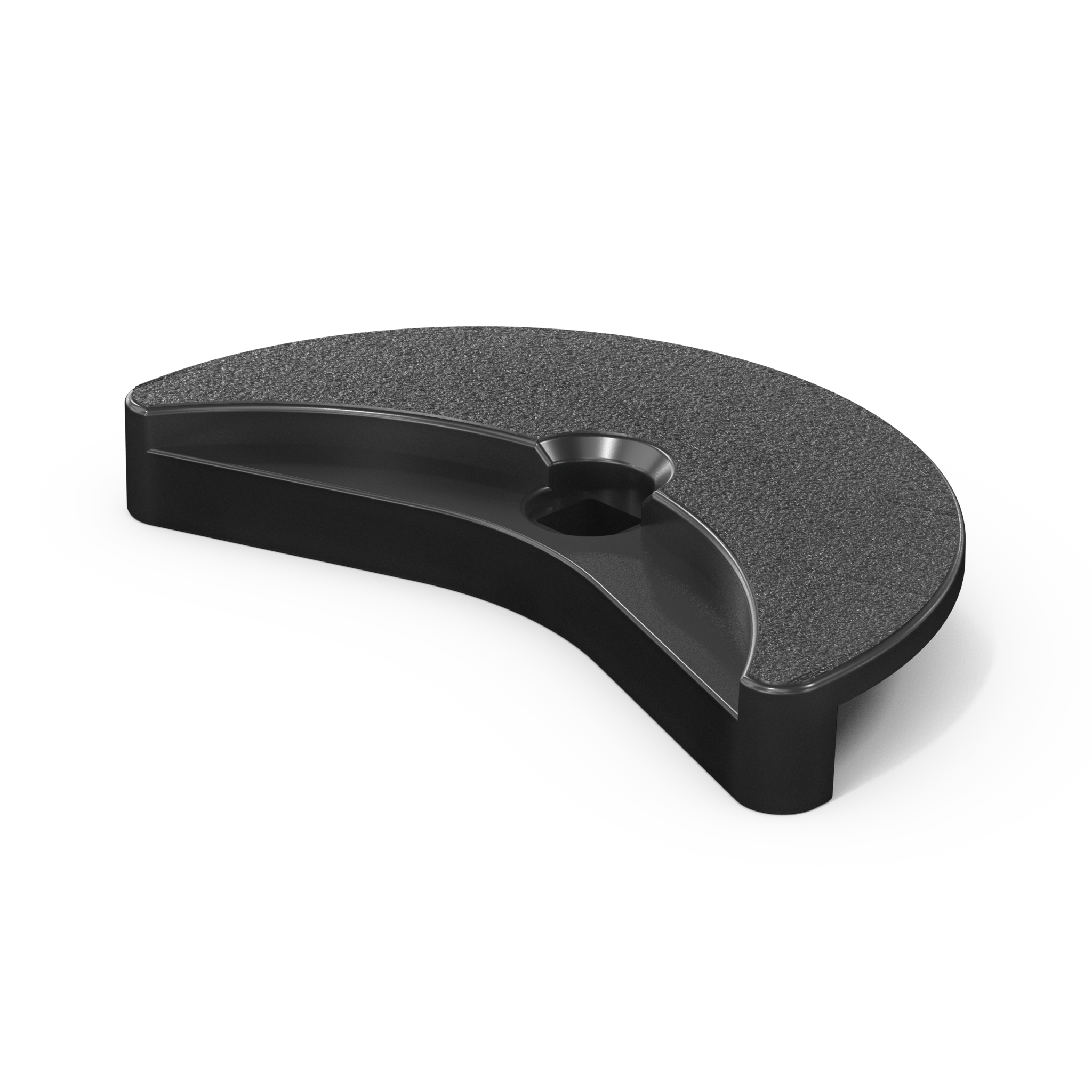

Серпантинний конвеєр - платформа

Серпантинний конвеєр – платформа – це поверхня конвеєра, яка взаємодіє з об'єктами. Ці частини замикаються на поверхні ланцюга.

Фігури треку

Елементи колії – це секції основи змійовикового конвеєра, що використовуються для підключення пристроїв до конвеєра та конвеєра до плиток CTE.

Схема конвеєрної системи, що використовується в професійно-технічній освіті, що ілюструє компоненти та роботу конвеєрів, включаючи стрічки, ролики та опори.

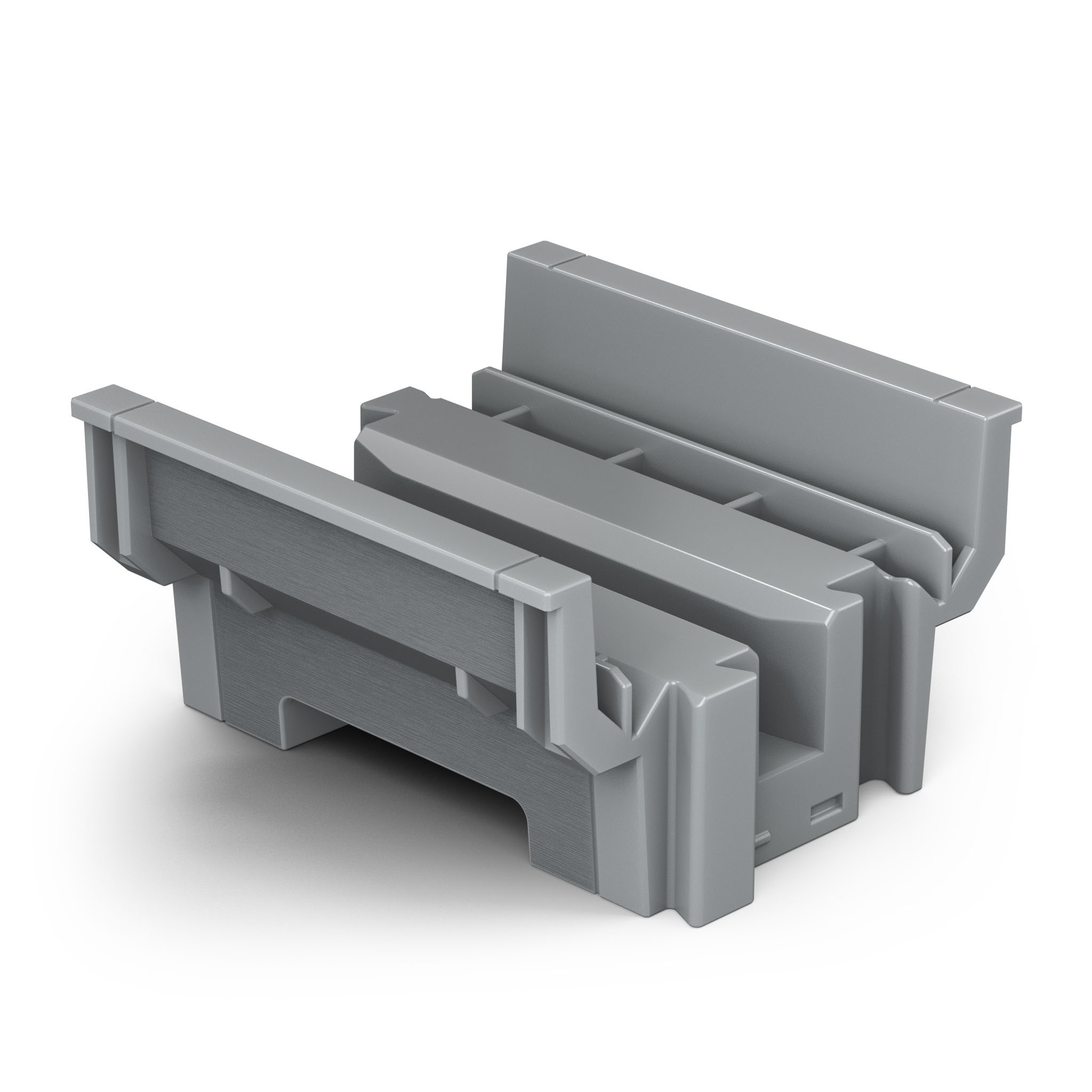

Серпантинний конвеєр - пряма колія

Змійовик-конвеєр – пряма колія – це секція конвеєра, яка підтримує прямий шлях.

Схема, що ілюструє компоненти та роботу конвеєрної системи, що використовується в професійній та технічній освіті, з виділенням ключових частин та їхніх функцій.

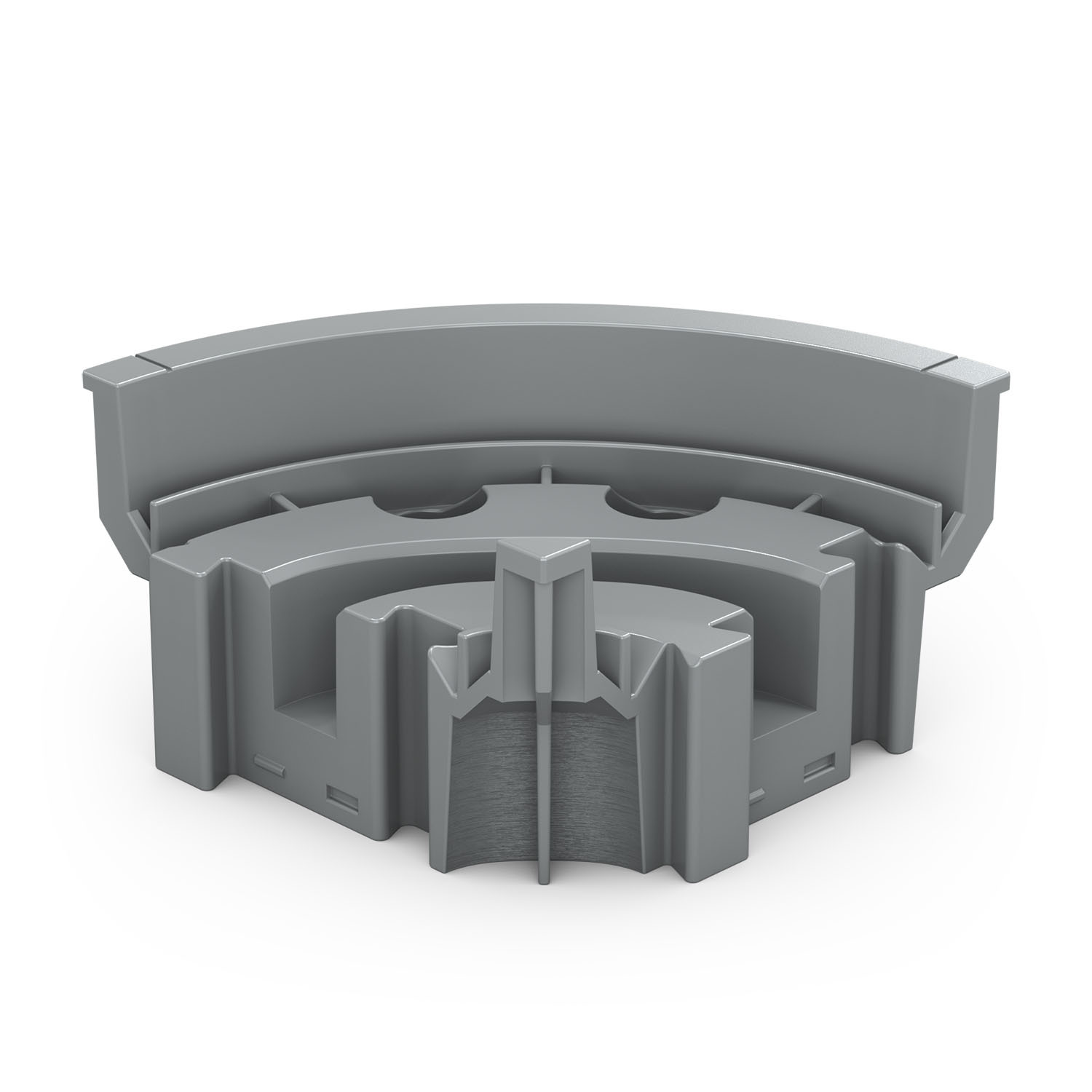

Серпантинний конвеєр - поворотна колія

Змійовик-конвеєр – поворотна доріжка створює поворот конвеєра на 90 градусів.

Схема конвеєрної системи, що використовується в професійній та технічній освіті, що ілюструє ключові компоненти та їх функції, включаючи ремені, шківи та опорні конструкції.

Серпантинний конвеєр - привідна колія

Змійовик-конвеєр – привідна колія – це деталь з місцями кріплення для двигуна потужністю 5,5 Вт та зірочки. Вони підключені до Ланцюга та живлять його обертанням, який, у свою чергу, рухає Платформи.

Схема конвеєрної системи, що використовується в професійній та технічній освіті, що ілюструє різні компоненти та їх функції, підкреслюючи важливість конвеєрів у промисловому застосуванні.

Серпантинний конвеєр - відвідна колія

Змійовик-конвеєр – відвідна доріжка має місце для кріплення пневматичної відвідної вежі для перенаправлення або сортування предметів за різними шляхами або пунктами призначення в межах більшого конвеєра. Інша сторона цієї доріжки містить отвір для дисків, щоб вони могли з'їхати з конвеєра на іншу систему.
