Налаштування пневматики у VEXcode EXP – Бібліотека VEX

У разі використання Pneumatics із CTE Workcell вам потрібно буде налаштувати пристрій у VEXcode EXP. Після налаштування пневматики VEXcode EXP додасть команди пневматики до панелі інструментів.

Діаграма, що ілюструє конфігурацію робота для CTE (професійно-технічної освіти), із зазначенням позначених компонентів та з'єднань, необхідних для налаштування та роботи.

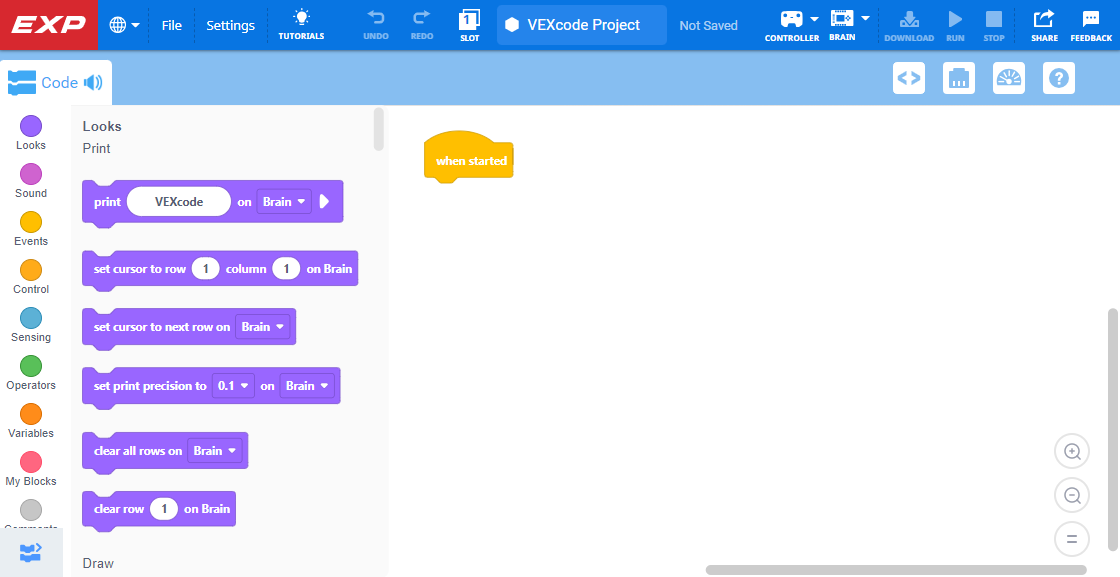

Відкрийте проект у VEXcode EXP.

Діаграма, що ілюструє налаштування конфігурації робота для програм CTE (професійно-технічної освіти), демонструє ключові компоненти та їх з'єднання для оптимальної продуктивності.

Виберіть піктограму «Вікно пристроїв» у верхньому правому куті екрана.

Діаграма, що ілюструє конфігурацію робота VEX, що показує ключові компоненти та їх з'єднання, що стосуються професійної та технічної освіти.

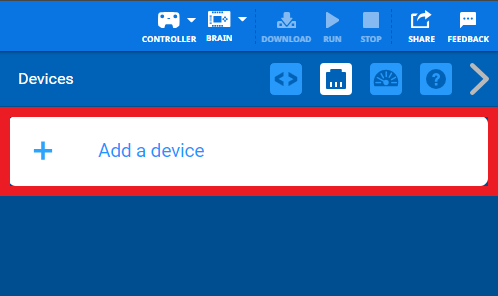

Виберіть кнопкуДодати пристрій.

Діаграма, що ілюструє конфігурацію робота для CTE (професійно-технічної освіти), що показує ключові компоненти та їх з'єднання для оптимального налаштування та функціональності.

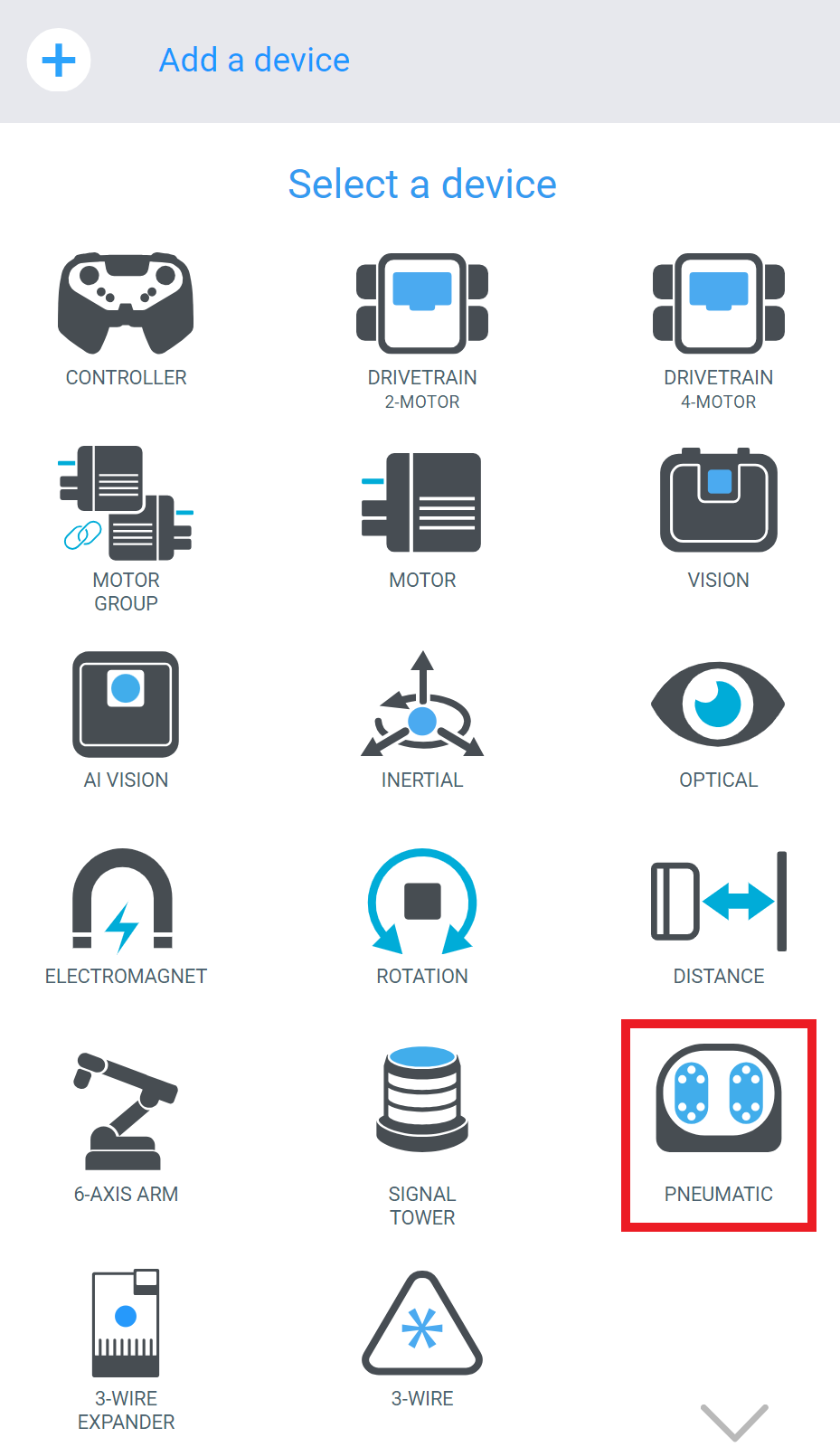

Виберіть PNEUMATIC зі списку доступних пристроїв.

Діаграма, що показує налаштування конфігурації робота для програм CTE (професійно-технічної освіти), ілюструє ключові компоненти та їх розташування для оптимальної продуктивності.

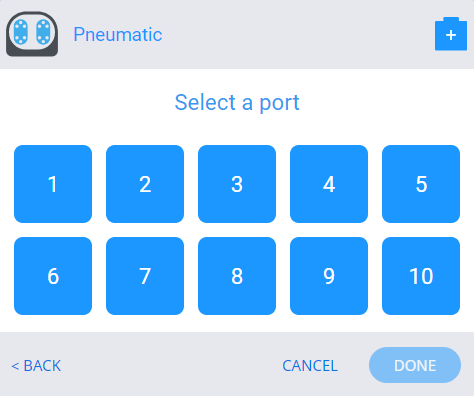

Виберіть, до якого порту підключена пневматика на EXP Brain.

Діаграма, що ілюструє налаштування конфігурації робота для CTE (професійно-технічної освіти), демонструючи різні компоненти та їх з'єднання для оптимальної продуктивності.

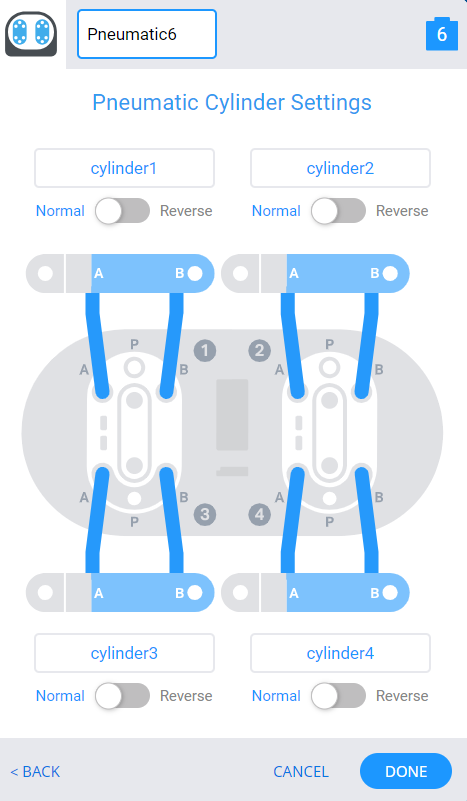

Відкриється вікно налаштувань пневматичного циліндра.

За замовчуванням у налаштуваннях сторони A і B циліндрів автоматично підключаються до сторін A і B пневматичного соленоїда.

Діаграма, що ілюструє конфігурацію робота для CTE (професійно-технічної освіти), що показує різні компоненти та їх з'єднання для кращого розуміння процесу налаштування.

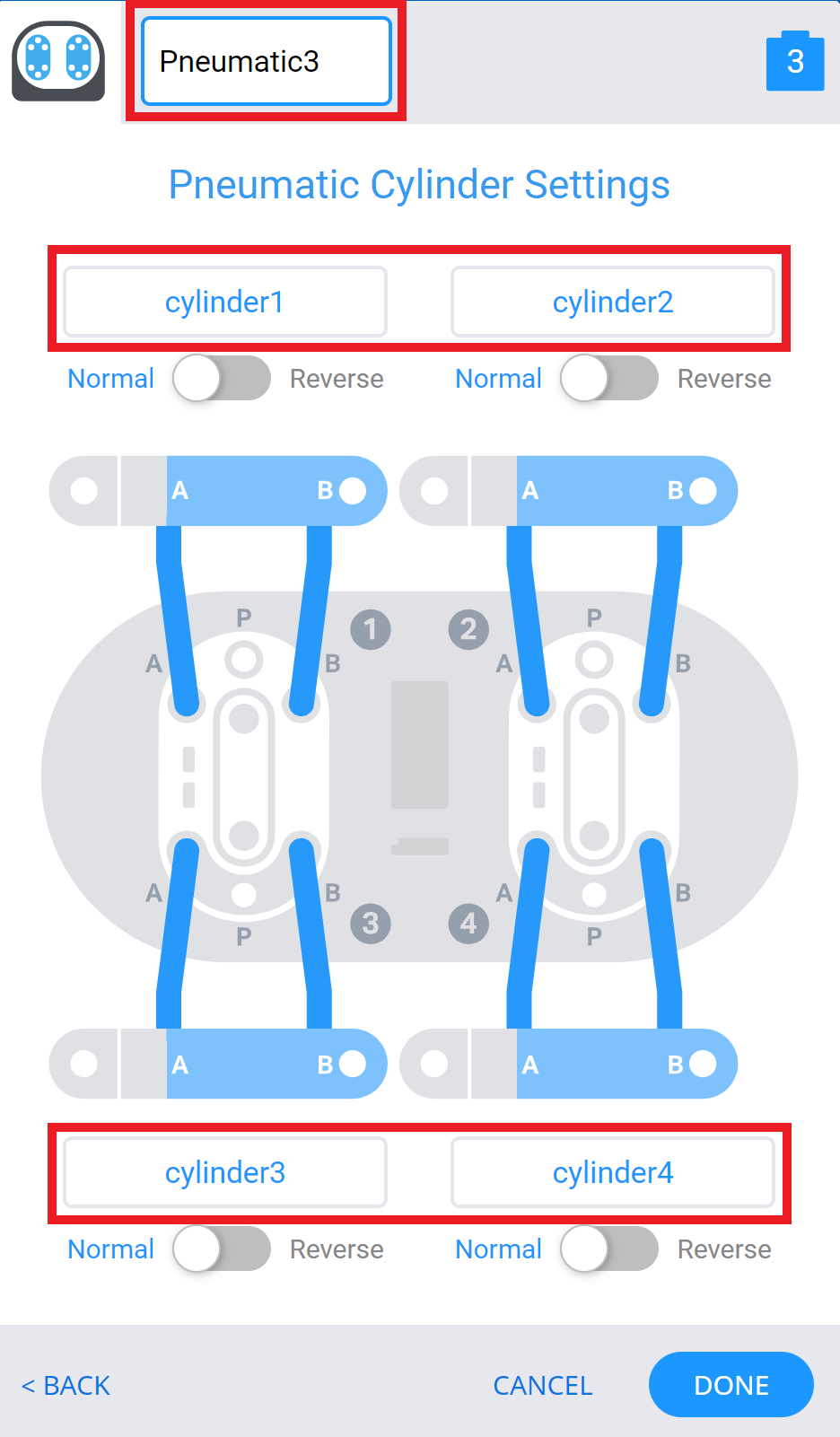

У вікні налаштувань пневматичного циліндра ви можете перейменувати пневматику та окремі циліндри.

Діаграма, що ілюструє конфігурацію робота для професійно-технічної освіти (CTE) з позначеними компонентами та з'єднаннями, що забезпечує візуальний посібник зі складання та програмування роботів.

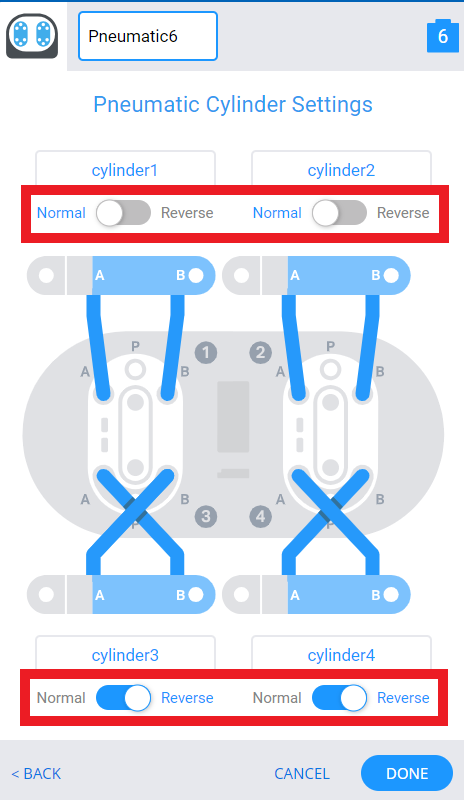

Ви можете вибрати перемикачіNormal абоReverse , щоб змінити конфігурацію циліндрів.

Діаграма, що ілюструє налаштування конфігурації робота для CTE (професійно-технічної освіти), що показує різні компоненти та їх з'єднання для оптимальної продуктивності.

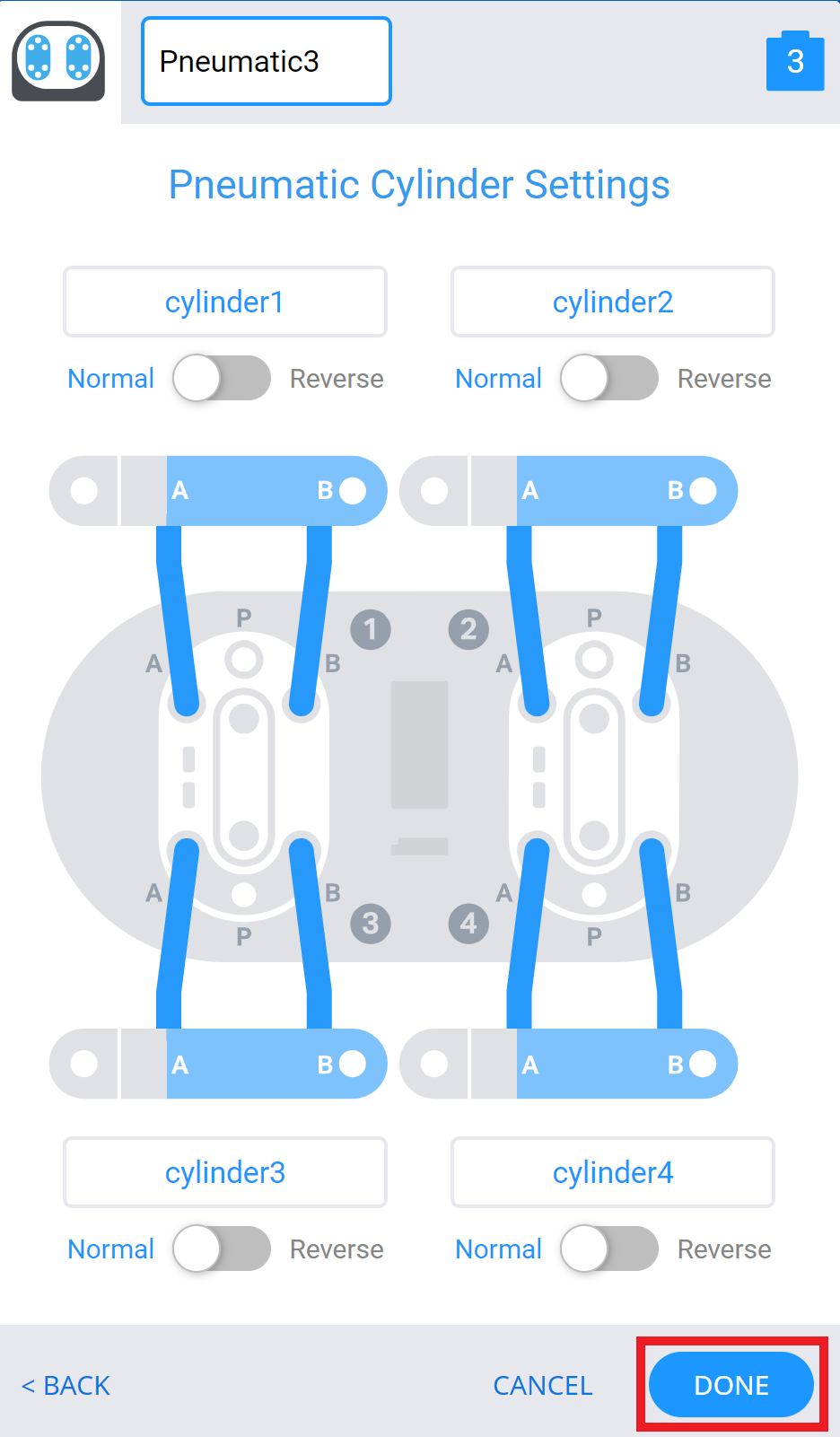

ВиберітьГотово.

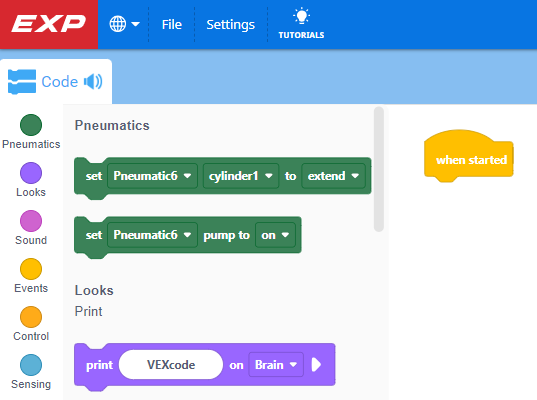

Пневматичні команди з’являться на панелі інструментів, що дозволить вам почати кодування пневматичної системи у VEXcode EXP.
