Сигнальна вежа служить візуальним комунікаційним пристроєм для передачі операторам статусу машин і роботизованих систем. Сигнальні вежі вказують на робочий стан, забезпечують виявлення несправностей, відображають попередження про безпеку та покращують ефективність і робочий процес виробничих процесів.

Сигнальна вежа в комплекті VEX CTE розроблена для відображення реальних застосувань сигнальних веж у контексті промислової автоматизації. У цій статті описано, як підключити та використовувати Signal Tower із 6-осьовим плечем.

Знайомство з Signal Tower

Знімок екрана 2024-06-05 at 12.34.03 PM.png

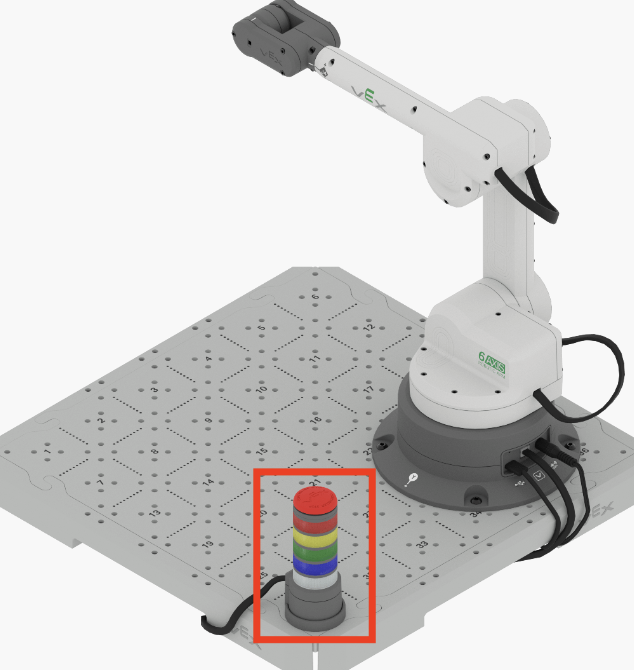

Signal Tower містить багато різнокольорових вогнів. Ви можете закодувати сигнальну вежу, щоб вона змінювала кольори залежно від дій 6-осьової руки.

Знімок екрана 2024-06-05 at 12.30.09 PM.png

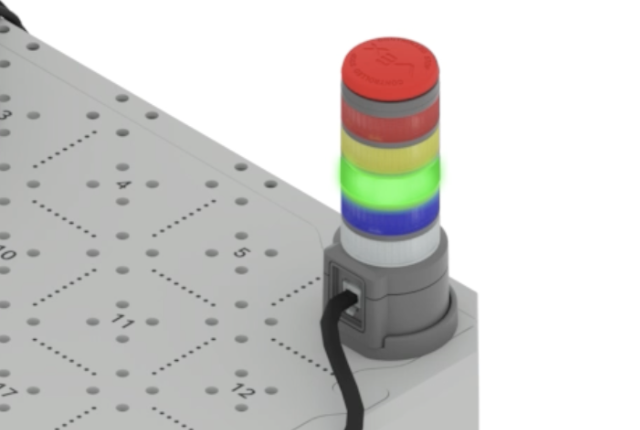

Коли проект починається, Signal Tower світиться зеленим кольором.

Знімок екрана 2024-06-06 о 15.16.02.png

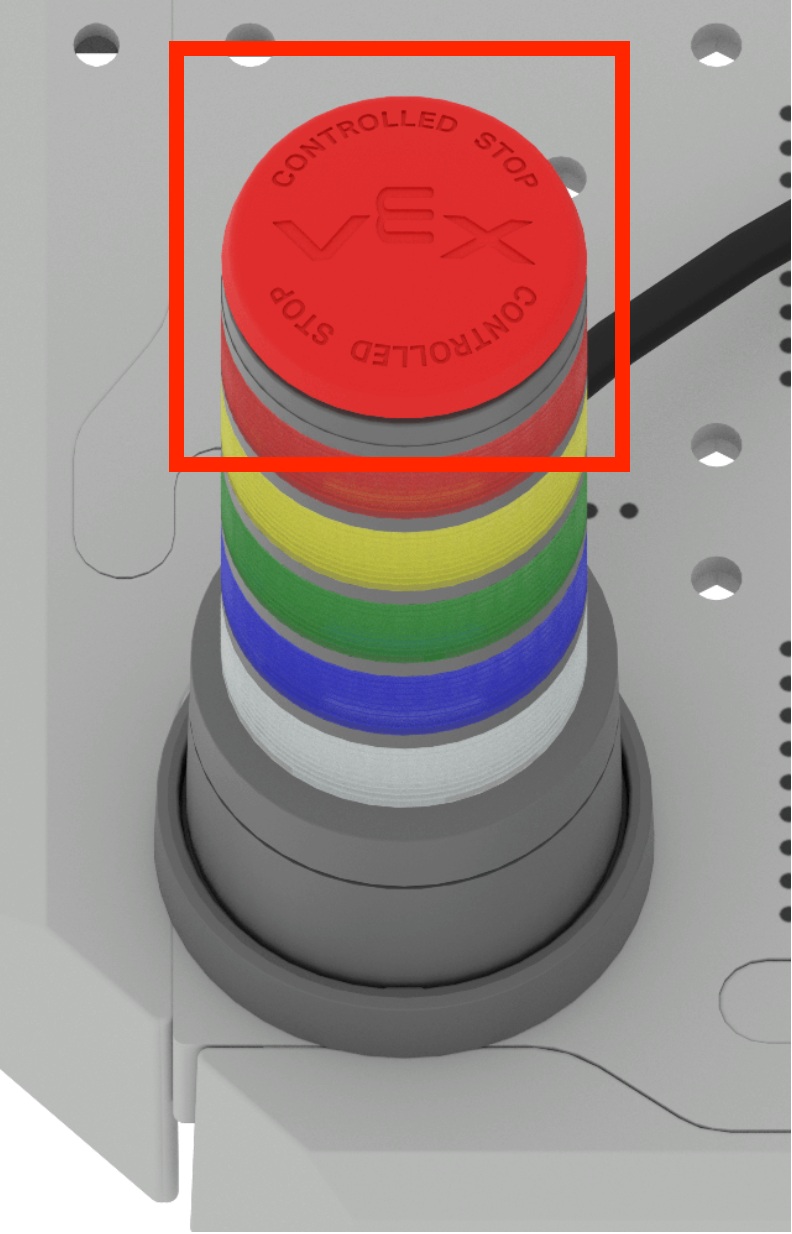

Після натискання кнопка контрольованої зупинки на сигнальній вежі запускає зупинку 6-осьового плеча, і сигнальна вежа блимає червоним.

Підключення Signal Tower

CTE Connected to Tower.png

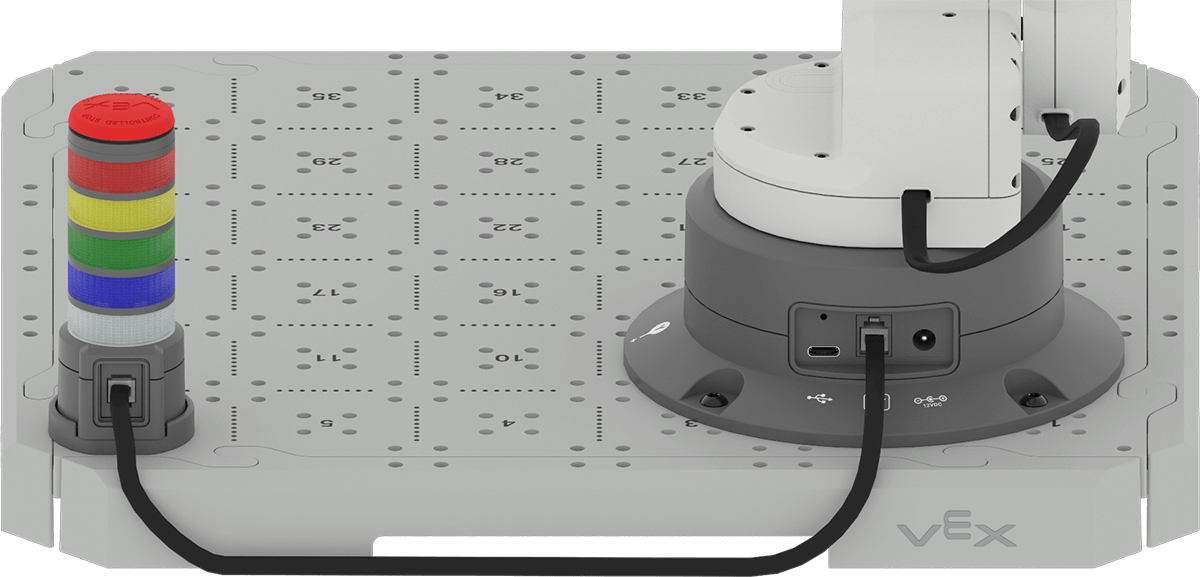

Переконайтеся, що Signal Tower належним чином підключено до 6-осьового кронштейна. Розумний кабель з’єднує основу сигнальної вежі з основою 6-осьового кронштейна.

Знімок екрана 2024-06-05 о 13.12.48.png

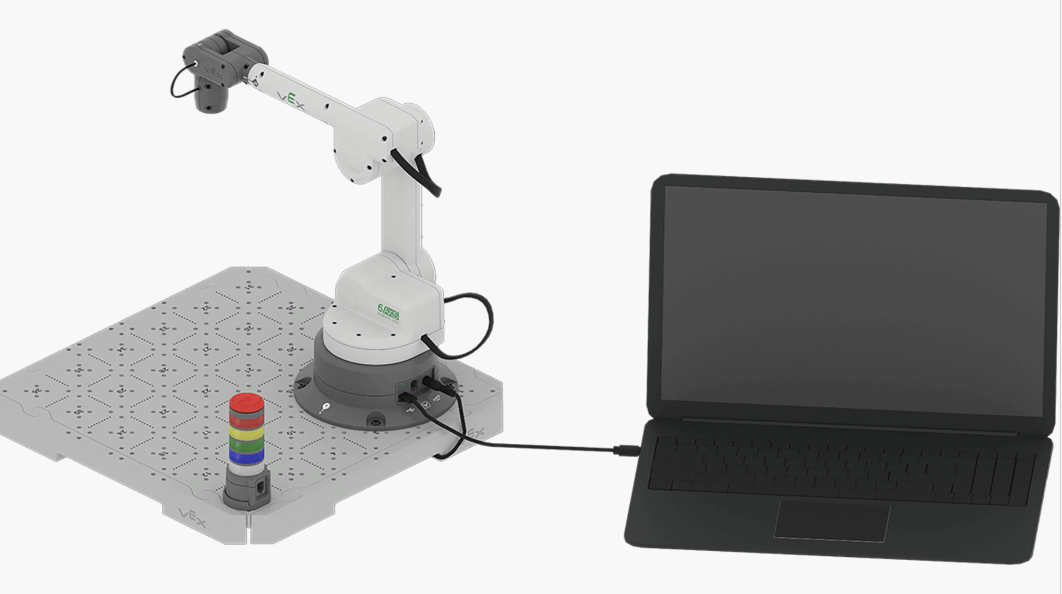

Переконайтеся, що інші кабелі 6-осьового кронштейна підключено належним чином. Виконайте наведені тут дії, щоб налаштувати 6-осьовий кронштейн.

Використання сигнальної вежі

Знімок екрана 2024-06-06 о 15.40.13.png

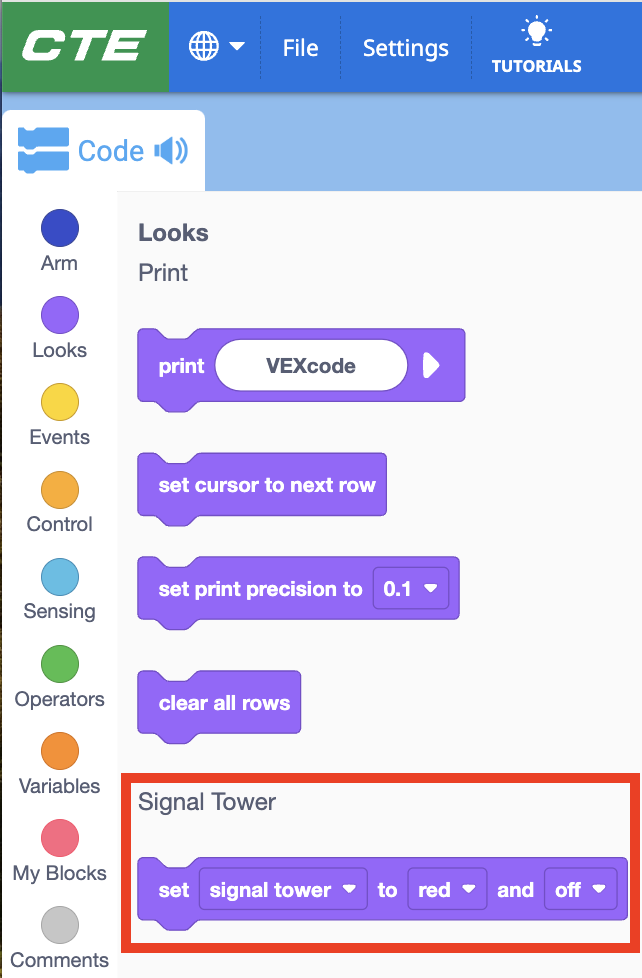

Ви можете кодувати поведінку Signal Tower у VEXcode EXP. Блоки, які використовуються для керування Signal Tower, розташовані в розділі Looks панелі інструментів.

Зміна параметрів сигнальної вежі

Знімок екрана 2024-06-06 at 11.12.47 AM.png

Set signal Tower block дозволяє змінювати параметри Signal Tower.

Знімок екрана 2024-06-06 at 11.18.11 AM.png

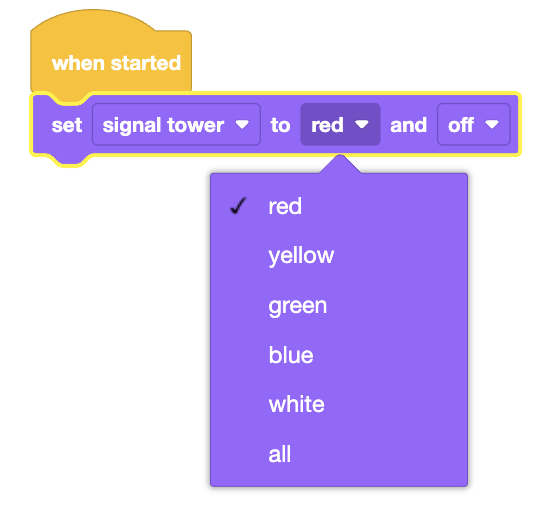

Змініть колір сигнальної вежі, вибравши спадне меню кольорів у блоці Встановити сигнальну вежу.

Знімок екрана 2024-06-06 at 11.19.28 AM.png

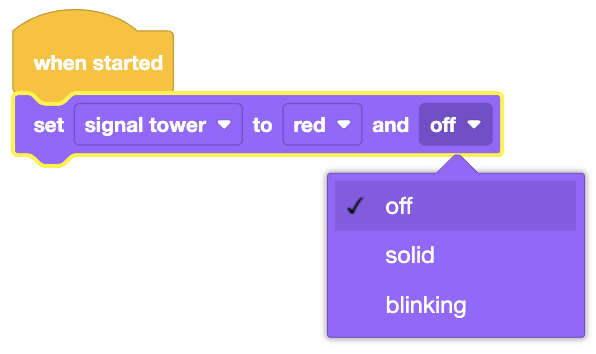

Змініть освітлення Signal Tower на безперервно або блимає за допомогою останнього спадного меню в блоці Set Signal Tower.

Галузеві стандарти для кольорів Signal Tower

Під час кодування Signal Tower подумайте про використання сценаріїв, які відображають випадки використання в реальному світі. У сфері промислової автоматизації кожен колір сигнальної вежі передає операторам певне повідомлення про статус певного завдання чи процесу.

Значення галузевого стандарту для кожного кольору сигнальної вежі включає наступне:

  • Червоний: вказує на серйозну проблему, яка потребує негайної уваги. Червоні вогні означають аварійну або контрольовану зупинку або інші умови несправності.
  • Жовтий: позначає попередження, як-от перегрівання або надмірний тиск. Жовті індикатори попереджають операторів про можливі проблеми, які можуть стати серйозними, якщо їх не вирішити.
  • Зелений: Показує нормальну роботу машини або процесу. Зелене світло означає, що все працює належним чином.
  • Синій: використовується для вказівки на те, що користувач потребує певного втручання. Синій колір сигналізує про те, що може виникнути потреба в технічному обслуговуванні (не попередження чи серйозні умови), або робочій камері може знадобитися допомога з ідентифікацією невідомого об’єкта чи заправкою сировини.
  • Білий: це визначається користувачем і може бути налаштовано для конкретних умов на конкретній машині залежно від потреб галузі та машин.
