Потрібно лише кілька кроків, щоб підключити VEX IQ Brain до VEXcode IQ на основі програми на вашому пристрої macOS. Кроки однакові для IQ Brains 1-го та 2-го поколінь для підключення до VEXcode IQ на основі програми на пристрої macOS.

Підключення VEX IQ Brain

На діаграмі показано підключення батареї до IQ Brain. Стрілка вказує, що акумулятор слід вставити в зарядний порт у нижній частині Brain. Батарейка орієнтована засувкою від головного мозку.

Вставте батарею в IQ Brain.

На діаграмі показано палець, який утримує кнопку перевірки мозку, щоб увімкнути її.

Увімкніть IQ Brain, натиснувши кнопку з прапорцем.

Запустіть програму VEXcode IQ.

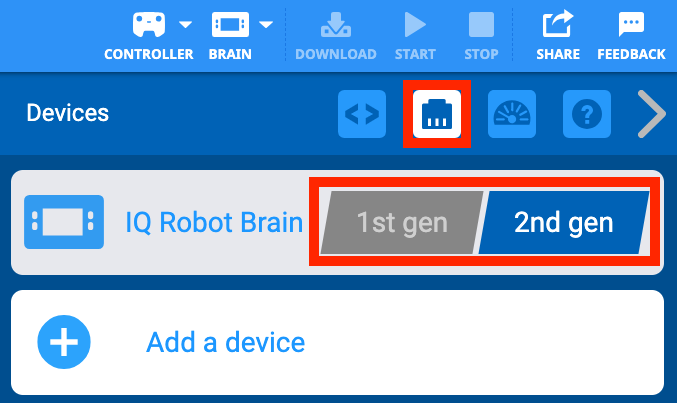

Меню пристроїв VEXcode IQ із показаним налаштуванням генерації мозку робота IQ. Для цього налаштування встановлено опцію 2-го покоління, але обидві опції виділено.

Переконайтеся, що вибране покоління відповідає поколінню вашого VEX IQ Brain. Виберіть піктограму вікна пристрою, щоб відкрити вікно пристроїв, і виберіть правильну генерацію, якщо вона ще не вибрана.

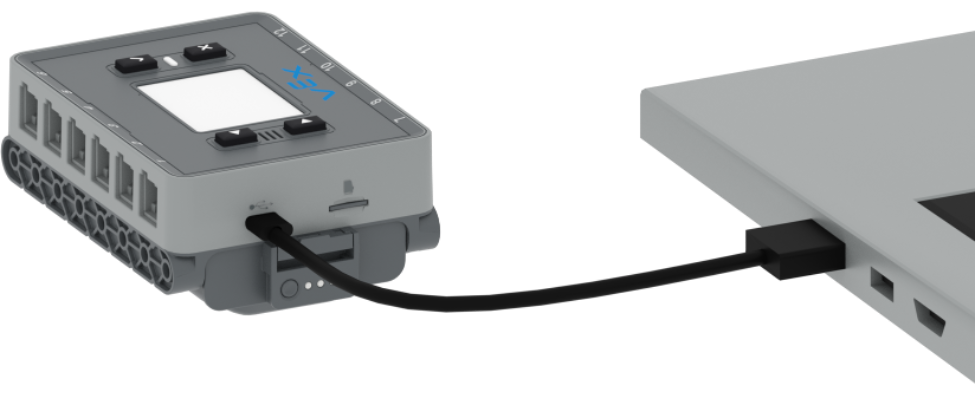

Мозок підключений до ноутбука за допомогою USB-кабелю.

Використовуйте USB-кабель, щоб підключити Brain до пристрою macOS.

(Для Brains 1-го покоління використовуйте кабель micro-USB, для Brains 2-го покоління — кабель USB-C.)

Панель інструментів VEXcode IQ із зеленим значком мозку, виділеним у червоному полі, що містить сусідні значки Завантажити, Виконати та Зупинити. Значки «Завантажити», «Виконати» та «Зупинити» мають білий колір, що вказує на їх доступність.

Після цього ваш IQ Brain підключиться до програми VEXcode IQ. Піктограма Brain на панелі інструментів стане зеленою, щоб вказати, що Brain підключено, а кнопки «Завантажити», «Запустити» та «Зупинити» стануть доступними.

Ви повинні тримати Brain підключеним до свого пристрою, щоб підтримувати з’єднання, щоб виконувати такі дії, як завантаження проекту в Brain.

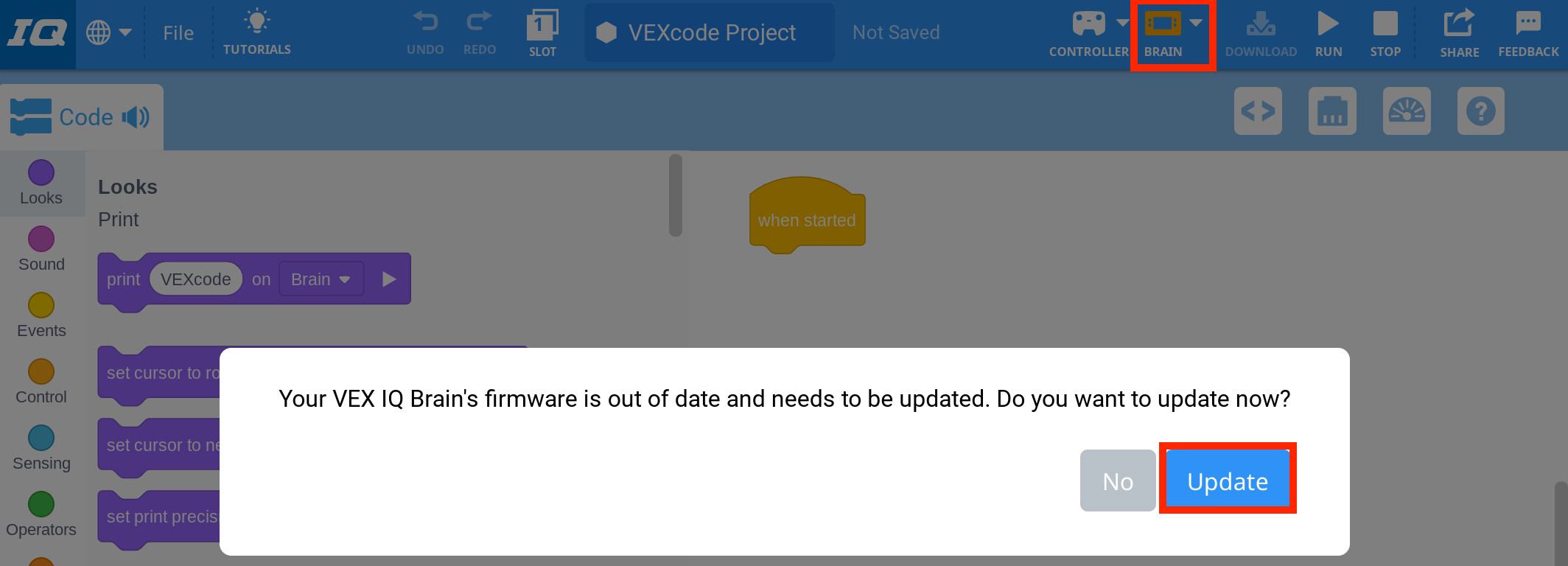

Підказка «Прошивка VEXcode IQ застаріла» з повідомленням «Прошивка вашого контролера VEX IQ застаріла та потребує оновлення». Ви хочете оновити зараз? Внизу є дві кнопки, одна з яких написано «Ні», а інша — «Оновити». Кнопка «Оновити» виділена.

Примітка: Якщо мікропрограма вашого Brain застаріла, піктограма Brain на панелі інструментів буде помаранчевою, і вам буде запропоновано оновити мікропрограму, щоб підключити Brain до вашого пристрою.

Виберіть «Оновити», щоб оновити мікропрограму, і тримайте Brain підключеним до пристрою, доки оновлення не завершиться.

Щоб відключити VEX IQ Brain

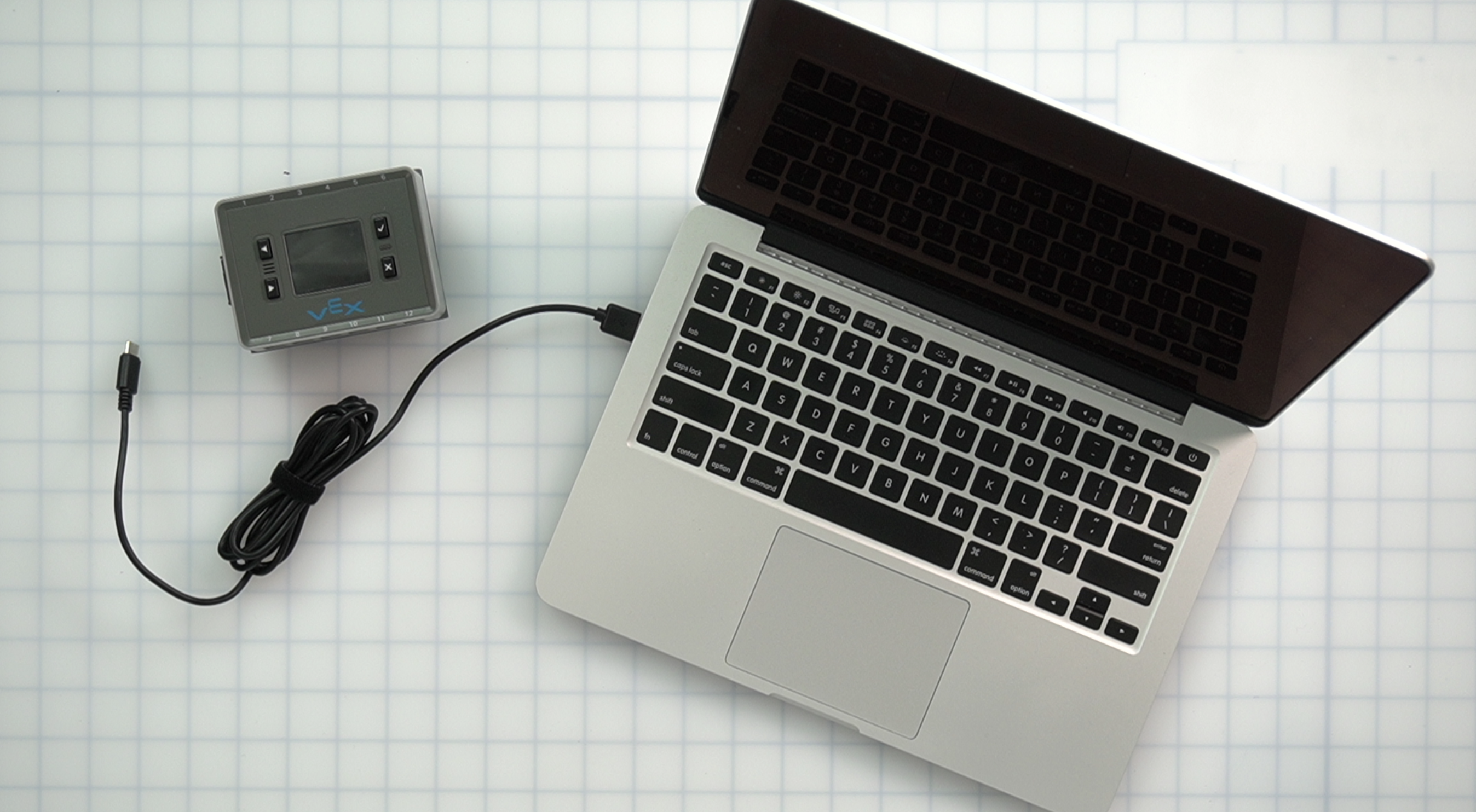

Мозок, який був підключений до ноутбука за допомогою USB-кабелю, але тепер кабель від'єднано від мозку.

Щоб від’єднати пристрій від IQ Brain, від’єднайте кабель USB від пристрою macOS або IQ Brain.

Увімкнено Brain з виділеною кнопкою X.

Ви також можете відключити IQ Brain від VEXcode IQ на основі програми, вимкнувши Brain.

Вимкніть Brain, утримуючи кнопку X, доки екран на Brain не потемніє.

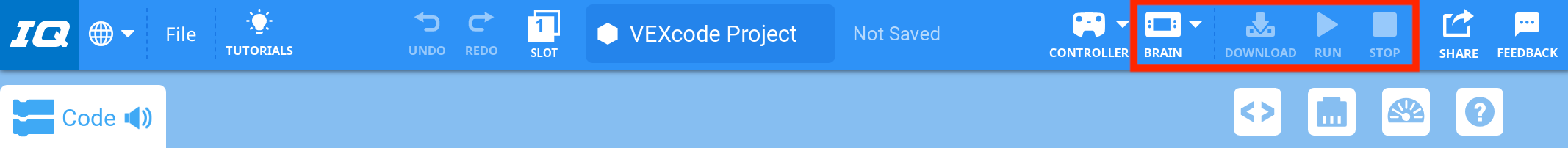

Панель інструментів VEXcode IQ зі значком мозку, виділеним у червоному полі з поруч розташованими значками Завантажити, Виконати та Зупинити. Значок «Мозок» білий, а інші три значки — сірі.

Після відключення піктограма Brain на панелі інструментів стане білою, а кнопки «Завантажити», «Запустити» та «Зупинити» стануть недоступними.
