вступ

Ця стаття призначена для тих, хто тільки починає працювати з VEX V5 Workcell і може бути новачком у будівництві, точніше, в будівництві з металу. Мета цієї статті — ознайомити вас з інструментами, що входять до комплекту Workcell, щоб почати будівництво. Workcell використовує два основні інструменти; гайковий ключ і зірчастий ключ T15/T8 або зірчасту викрутку T15/T8. Перегляньте відео нижче, а також інформацію, включену в решту цієї статті, щоб дізнатися більше про ці інструменти та їх використання.

Використання інструменту V5 Workcell

Розвідний ключ

Діаграма, що ілюструє налаштування V5 Workcell for Career and Technical Education, демонструє компоненти та їх розташування для оптимальної функціональності.

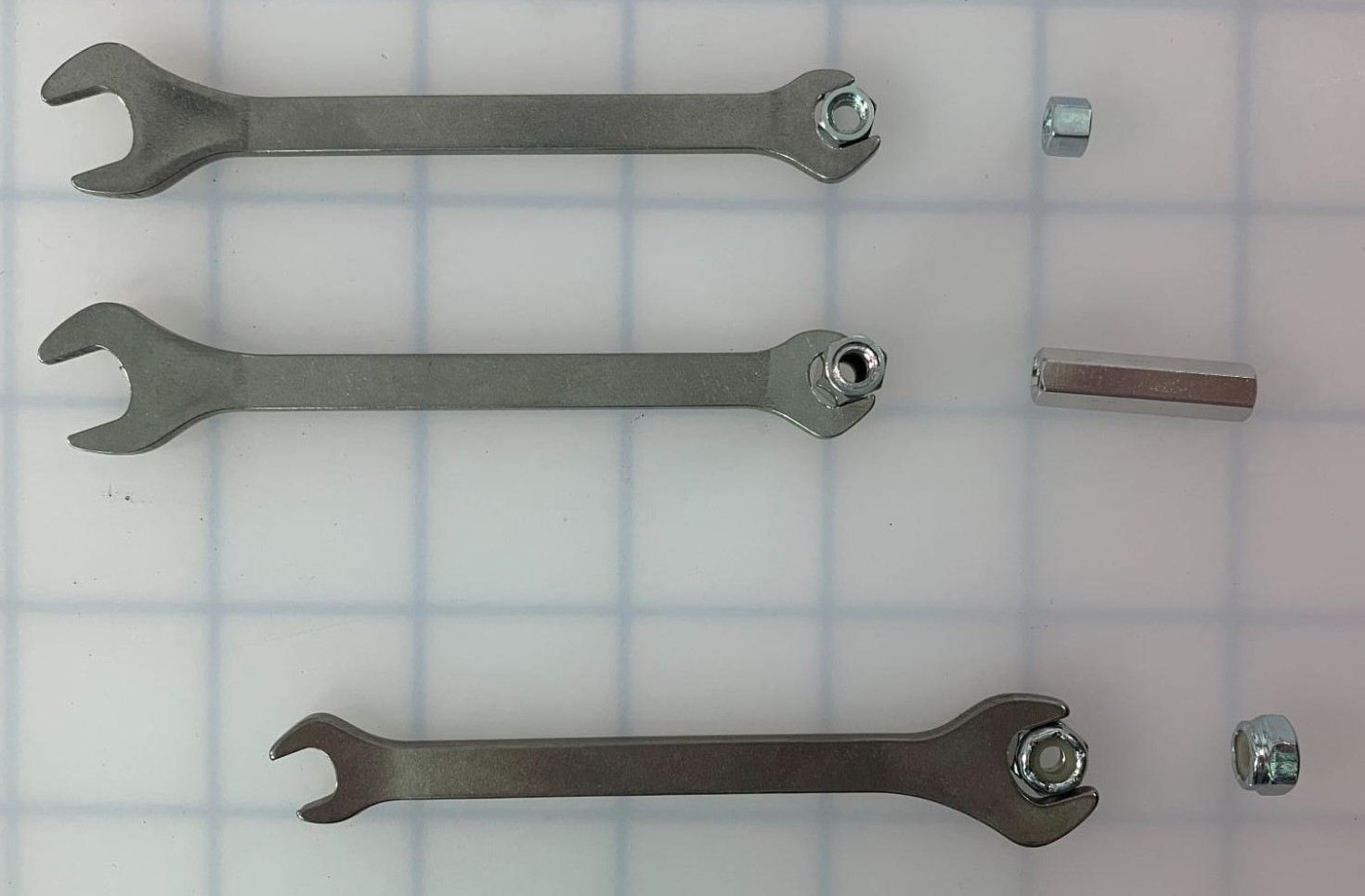

Призначення ріжкового ключа полягає в тому, щоб утримувати гайку або опору на місці, поки гвинт закріплюється на ній. Утримуючи гайку або опору на місці гайковим ключем, це дозволить надійно закріпити гвинт на вашій конструкції.

Діаграма, що ілюструє налаштування V5 Workcell для CTE (Career and Technical Education), показує розташування компонентів і підключення для оптимальної функціональності.

У V5 Workcell менший кінець гайкового ключа використовується для утримання:

№8-32 Протистояння
- Тривалість протистояння не має значення.

Більший кінець гайкового ключа використовується для утримання:

#8-32 Nylock гайки

Зірчастий ключ T15/зірчаста викрутка T15

Діаграма, що ілюструє налаштування V5 Workcell for Career and Technical Education, показує розташування компонентів і з’єднань, необхідних для роботи.

Діаграма, що ілюструє налаштування V5 Workcell для CTE (кар’єрної та технічної освіти), показує розташування компонентів і з’єднань, необхідних для оптимальної функціональності.

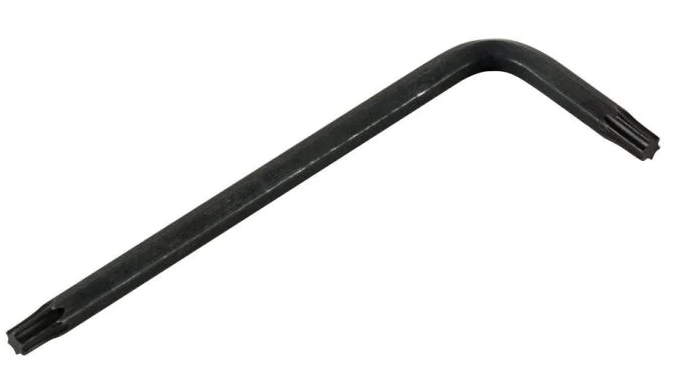

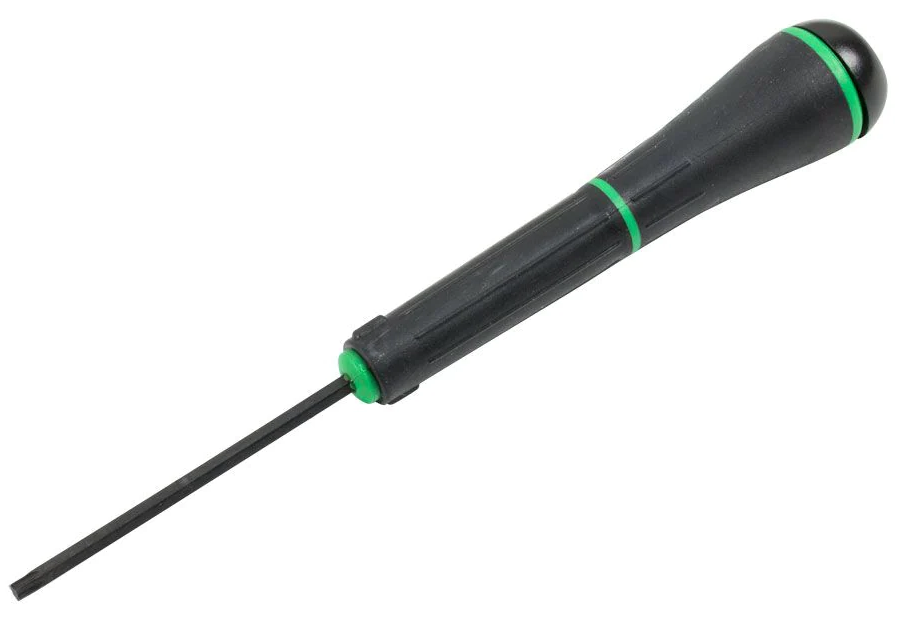

Призначення зірчастого ключа T15 (на першому зображенні), а також зірчастої викрутки T15 (на другому фото) — закручувати всі зірчасті гвинти №8-32. Це робиться за допомогою унікальної зіркоподібної форми ключа, що привертає гвинт зі зірочкою № 8-32.

Для отримання додаткової інформації та демонстрації кріплення гвинтів до гайок перегляньте цю статтю з бібліотеки VEX.

Ключ T8 Star Drive / T8 Star Викрутка

Діаграма, що ілюструє налаштування V5 Workcell для CTE, показує розташування компонентів і підключення для оптимальної функціональності.

Діаграма, що ілюструє налаштування V5 Workcell для CTE (кар’єрна та технічна освіта), показує розташування компонентів і з’єднань, необхідних для оптимальної роботи.

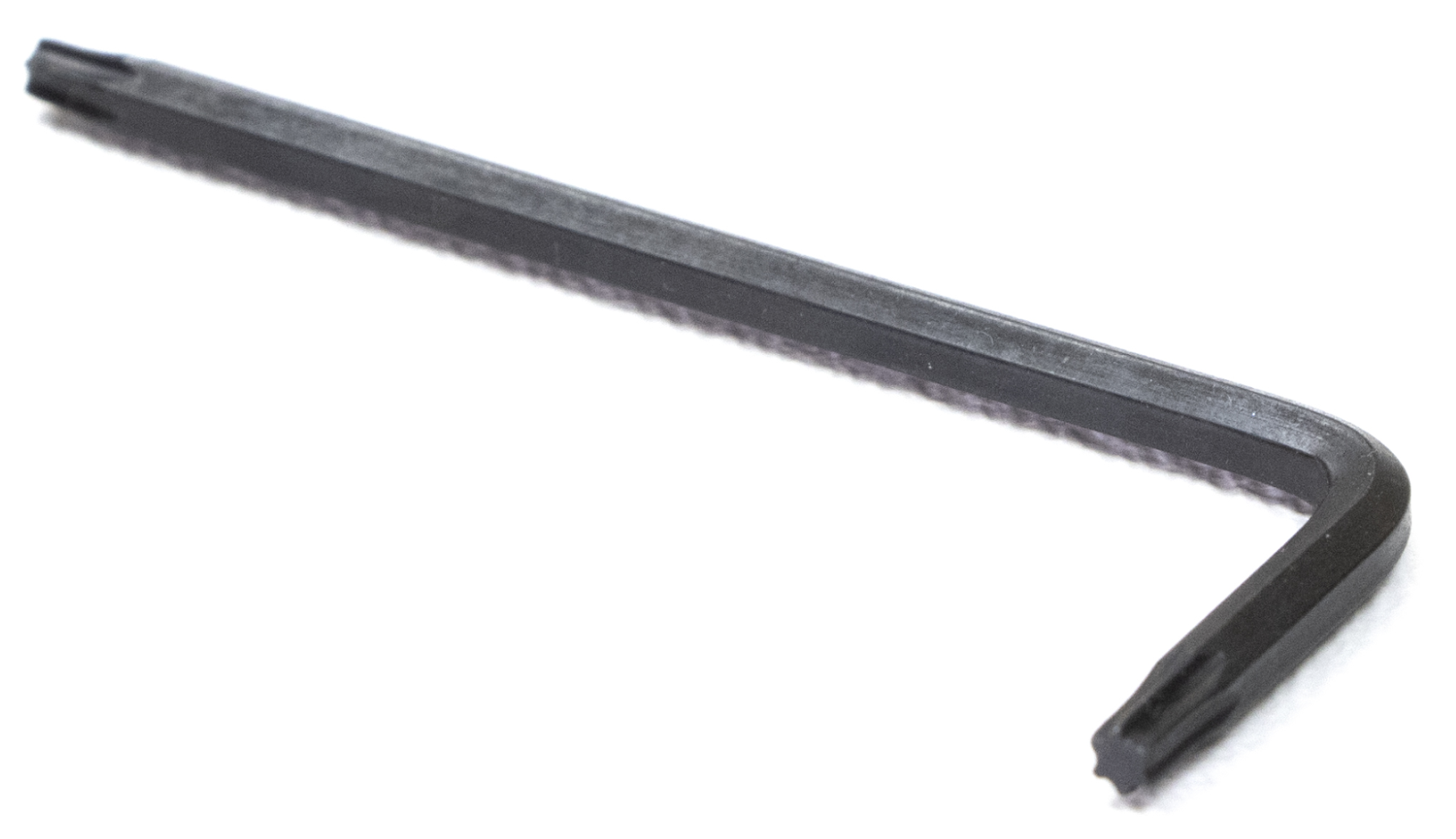

Призначення зірчастого ключа T8 (на першому зображенні), а також зірчастої викрутки T8 (на другому зображенні) — закручувати всі установчі гвинти зі зірковим приводом №8-32. Ці установчі гвинти зірчастого приводу є меншими гвинтами, розташованими в хомутах вала зірчастого приводу.
